Gartenbahn in 5 Zoll - Seite 3 Empty Re: Gartenbahn in 5 Zoll

Beitrag von maxl Sa 02 Mai 2020, 10:11

Sehr informativ, das Video, Ingo! Metallbau, präzise, voll funktionsfähig, stabil... ich kann den Reiz dieser Modellbausparte gut nachvollziehen! Irgendwann werde ich deine Gartenbahn noch erleben!
Gruß Michael (maxl)
maxl
maxl
Allesleser
Allesleser


Nach oben Nach unten

Gartenbahn in 5 Zoll - Seite 3 Empty Re: Gartenbahn in 5 Zoll

Beitrag von v8maschine Sa 02 Mai 2020, 19:38

Gerne Michael...sag 10 min bevor du da bist Bescheid, damit der Kaffee fertig ist Cool
v8maschine
v8maschine
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Gartenbahn in 5 Zoll - Seite 3 Empty Re: Gartenbahn in 5 Zoll

Beitrag von maxl Sa 02 Mai 2020, 21:34

Klingt verlockend, Ingo. Ich würde dir sogar 15 min geben... Gruß Michael (maxl)
maxl
maxl
Allesleser
Allesleser


Nach oben Nach unten

Gartenbahn in 5 Zoll - Seite 3 Empty Re: Gartenbahn in 5 Zoll

Beitrag von v8maschine So 03 Mai 2020, 18:53

So fertig...nun das selbe noch mal

Gartenbahn in 5 Zoll - Seite 3 20200514

Gartenbahn in 5 Zoll - Seite 3 20200513 . Gartenbahn in 5 Zoll - Seite 3 20200512
v8maschine
v8maschine
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Gartenbahn in 5 Zoll - Seite 3 Empty Re: Gartenbahn in 5 Zoll

Beitrag von v8maschine So 10 Mai 2020, 14:38

Natürlich fehlt noch der ultimative Funktionstest vor Ort

v8maschine
v8maschine
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Gartenbahn in 5 Zoll - Seite 3 Empty Re: Gartenbahn in 5 Zoll

Beitrag von maxl So 10 Mai 2020, 14:47

Einfach nur faszinierend, Ingo! Die technische Herausforderung hast du souverän gelöst! Klasse!
Gruß Michael (maxl)
maxl
maxl
Allesleser
Allesleser


Nach oben Nach unten

Gartenbahn in 5 Zoll - Seite 3 Empty Re: Gartenbahn in 5 Zoll

Beitrag von didibuch So 10 Mai 2020, 16:10

Hallo Ingo,

da macht das Zuschauen ja schon Spass, wie muss das erst beim Fahren sein.

Viele Grüße
Dieter
didibuch
didibuch
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Gartenbahn in 5 Zoll - Seite 3 Empty Re: Gartenbahn in 5 Zoll

Beitrag von v8maschine So 10 Mai 2020, 16:15

unbeschreiblich Dieter Cool
v8maschine
v8maschine
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Gartenbahn in 5 Zoll - Seite 3 Empty Re: Gartenbahn in 5 Zoll

Beitrag von v8maschine So 26 Jul 2020, 07:50

so...hab mal noch nebenbei die Fernbedienung für die Weiche angebaut, während ich die Zweite am zusammenbraten war.



Zuletzt von v8maschine am So 26 Jul 2020, 08:08 bearbeitet; insgesamt 1-mal bearbeitet
v8maschine
v8maschine
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Gartenbahn in 5 Zoll - Seite 3 Empty Re: Gartenbahn in 5 Zoll

Beitrag von v8maschine So 26 Jul 2020, 08:02

Die Zweite als Bahnhofsausfahrt. Insofern eine Sonderbauart, weil sie zwei rechts abgehende Gleise hat.
Übrigens musste ich mich belehren lassen...das heißt nicht Dreiwegweiche sondern Doppelweiche Rolling eyes

Gartenbahn in 5 Zoll - Seite 3 20200711 . Gartenbahn in 5 Zoll - Seite 3 20200712 . Gartenbahn in 5 Zoll - Seite 3 20200710

Gartenbahn in 5 Zoll - Seite 3 20200713 . Gartenbahn in 5 Zoll - Seite 3 20200714 . Gartenbahn in 5 Zoll - Seite 3 20200715

Gartenbahn in 5 Zoll - Seite 3 20200716

Gartenbahn in 5 Zoll - Seite 3 20200717 . Gartenbahn in 5 Zoll - Seite 3 20200718
v8maschine
v8maschine
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Gartenbahn in 5 Zoll - Seite 3 Empty Re: Gartenbahn in 5 Zoll

Beitrag von v8maschine So 26 Jul 2020, 08:07

Und eine Vorschau auf das die nächste...

Gartenbahn in 5 Zoll - Seite 3 20200719
v8maschine
v8maschine
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Gartenbahn in 5 Zoll - Seite 3 Empty Re: Gartenbahn in 5 Zoll

Beitrag von Glufamichel So 26 Jul 2020, 09:55

Beeindruckend deine Doppelweiche Ingo Zehn Greifst du auf irgendwelche Zeichnungen für die Planung zurück, oder einfach mit Zollstock und Stift? Wie gross war dein Zeitaufwand für das Teil?
Glufamichel
Glufamichel
Moderator
Moderator


Nach oben Nach unten

Gartenbahn in 5 Zoll - Seite 3 Empty Re: Gartenbahn in 5 Zoll

Beitrag von maxl So 26 Jul 2020, 09:55

Eine funktionsfähige Doppelweiche im Selbstbau - alle Achtung, Ingo! Da hast du was Gutes "gebraten"... Ich bin sehr beeindruckt!
Gruß Michael (maxl)
maxl
maxl
Allesleser
Allesleser


Nach oben Nach unten

Gartenbahn in 5 Zoll - Seite 3 Empty Re: Gartenbahn in 5 Zoll

Beitrag von v8maschine So 26 Jul 2020, 10:46

Danke für eure wärmenden Worte

Uwe, die Länge ist durch die Stahlstangen vorgegeben, also 2m.
Abzweigwinkel und Abzweigradius wird als erstes festgelegt und mit Schrauben fixiert ... also die beiden äußeren Schienen.
Dann kommt alles rein was innen notwendig ist, immer zusammen mit den Schwellen um alles erstmal mit Punktschweißen zu fixieren,
dann die restlichen Schwellen und dann wird alles fest verschweißt. Mit Zollstock und Stift und Spurlehre.
Immer schön vorn ... nächste Schweißnaht hinten, dann wieder vorn ... sonst verzieht sich das ganze Konstrukt.
Bei der Weiche sind etwa 28m Stahlstangen verbaut;
gedauert hat das etwa 8h - aber nicht am Stück ... so auf drei Tage verteilt ...
v8maschine
v8maschine
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Gartenbahn in 5 Zoll - Seite 3 Empty Re: Gartenbahn in 5 Zoll

Beitrag von Frank Kelle So 26 Jul 2020, 10:51

Wow, das hat was! Sowas müsste man eigentlich mal in Natura erleben und erfahren
Frank Kelle
Frank Kelle
Admin
Admin


Nach oben Nach unten

Gartenbahn in 5 Zoll - Seite 3 Empty Re: Gartenbahn in 5 Zoll

Beitrag von v8maschine So 26 Jul 2020, 12:40

Frank, fahr doch mal nach Hamm in den Maximilianpark da ist eine große 5 Zoll und 7 1/4 Zoll Gartenbahn. Da ist jeden Sonntag Fahrtag und 60 km ist doch kein Weg
Code:
https://www.hmgf.de/
v8maschine
v8maschine
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Gartenbahn in 5 Zoll - Seite 3 Empty Re: Gartenbahn in 5 Zoll

Beitrag von Frank Kelle So 26 Jul 2020, 12:53

Ich habe ja "ganz um die Ecke" die Sprockhöveler mit einer eigenen Bahn (habe ja ein paar Berichte schon gemacht darüber). Nur - die fuhren bis dato nicht öffentlich
Frank Kelle
Frank Kelle
Admin
Admin


Nach oben Nach unten

Gartenbahn in 5 Zoll - Seite 3 Empty Re: Gartenbahn in 5 Zoll

Beitrag von v8maschine So 26 Jul 2020, 13:38

na vorigen Sonntag hatten sie öffentlichen Fahrtag...zwar mit "Corona-Auflagen" aber immerhin
aber mitfahren ist was anderes als selber fahren Cool
v8maschine
v8maschine
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Gartenbahn in 5 Zoll - Seite 3 Empty Re: Gartenbahn in 5 Zoll

Beitrag von v8maschine Fr 07 Aug 2020, 12:02

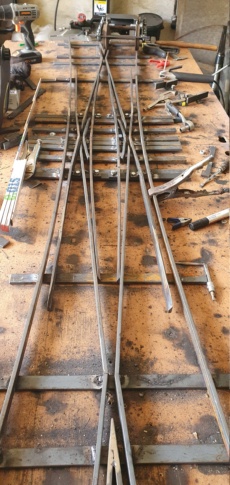

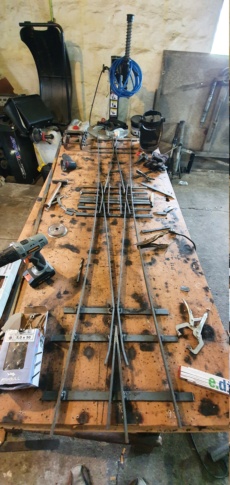

So das ist dann vorerst die Letzte der Sonderbauarten um Lok und Wagen auf ein anderes Gleis fahren zu lassen.
Die Zungen bewegen sich gegenläufig, so dass nur ein Stellhebel benötigt wird.
Entweder gerade aus oder im Bogen.
Fehlt zwar noch bissel Kleinkram wie Anschlußstücke, paar Schwellen und Radlenker ... aber sie funktioniert ... Cool

Gartenbahn in 5 Zoll - Seite 3 20200721

Gartenbahn in 5 Zoll - Seite 3 20200722

Gartenbahn in 5 Zoll - Seite 3 20200720 . Gartenbahn in 5 Zoll - Seite 3 20200810 . Gartenbahn in 5 Zoll - Seite 3 20200811
v8maschine
v8maschine
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Gartenbahn in 5 Zoll - Seite 3 Empty Re: Gartenbahn in 5 Zoll

Beitrag von v8maschine Fr 07 Aug 2020, 16:57

so noch was mit Bewegung...

v8maschine
v8maschine
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Gartenbahn in 5 Zoll - Seite 3 Empty Re: Gartenbahn in 5 Zoll

Beitrag von Bastelfix Di 08 Sep 2020, 20:55

bin total fasziniert wie sich das bewegt, so ganz hab ich es noch nicht verstanden......
Gruß
Bastelfix
Bastelfix
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Gartenbahn in 5 Zoll - Seite 3 Empty Re: Gartenbahn in 5 Zoll

Beitrag von maxl Di 08 Sep 2020, 21:58

Deine DKW ist der Hammer, Ingo! Die solide Mechanik braucht nur noch etwas Fett... Ein Kabinettstückchen! Ich weiß noch, dass ich als Junge auf eine doppelte Kreuzungsweiche von TRIX Jahre warten musste. Die kriegten das Ding für die Serienfertigung einfach nicht gebacken!

Beste Grüße Michael (maxl)
maxl
maxl
Allesleser
Allesleser


Nach oben Nach unten

Gartenbahn in 5 Zoll - Seite 3 Empty Re: Gartenbahn in 5 Zoll

Beitrag von v8maschine Mi 09 Sep 2020, 20:21

Hallo Bastelfix
ist ganz einfach...durch die Art der Weichenstellung kann man entweder kreuzen oder abbiegen.
Und das mit nur einem Stellhebel...Doppelte Kreuzungsweichen haben normal zwei Stellhebel
Code:
https://www.youtube.com/watch?v=7gQafXHCiVM

Hallo Michael
Ich bin genauso begeistert Bravo ist aber vorerst die letzte

v8maschine
v8maschine
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Gartenbahn in 5 Zoll - Seite 3 Empty Re: Gartenbahn in 5 Zoll

Beitrag von v8maschine Mo 12 Jul 2021, 20:21

nicht das ihr denkt, das Projekt wäre gestorben....
Nach 3 Jahren und null Erfahrung mit personentragender Gartenbahn, ist heute der kleine Kreis endlich geschlossen wurden. 1,2 Tonnen Beton, unzählige Liter Schweiß, 3 einfache Weichen, 2 Doppelweichen, eine Bogenweiche, eine DKW, eine Kreuzung und etwa 100m Gleise. Dazu eine Lok und drei Wagen.
Und das nur, weil meine Frau mich gefragt hat ob ich ihr sowas bauen kann...👿
Aber nun ist erstmal Schluß mit Gleise, jetzt bau ich mir auch eine Lok

v8maschine
v8maschine
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Glufamichel, didibuch, maxl und klaus.kl mögen diesen Beitrag

Nach oben Nach unten

Gartenbahn in 5 Zoll - Seite 3 Empty Re: Gartenbahn in 5 Zoll

Beitrag von Schlossherr Mo 12 Jul 2021, 22:44

interessantes Video, danke
Schlossherr
Schlossherr
Schneidmatten-Virtuose
Schneidmatten-Virtuose
