Gartenbahn in 5 Zoll - Seite 6 Empty Re: Gartenbahn in 5 Zoll

Beitrag von Thomas nix verstehen Sa 30 Jul 2022, 15:29

Grüsse an alle in die Runde. Also ich bin schwer begeistert über deine super Arbeit. Hätte ich auch sehr gerne so eine lok. Ich bin leider auf den Herrn N. aus Aalen reingefallen. Das Geld ist weg und ich steh leider wieder bei Null da
Thomas nix verstehen
Thomas nix verstehen


Nach oben Nach unten

Gartenbahn in 5 Zoll - Seite 6 Empty Re: Gartenbahn in 5 Zoll

Beitrag von lok1414 Sa 30 Jul 2022, 21:06

@Ingo: Ist das "der Regler" für die Geschwindigkeit ....?

Gartenbahn in 5 Zoll - Seite 6 20220710
avatar
lok1414
Forenguru
Forenguru


Nach oben Nach unten

Gartenbahn in 5 Zoll - Seite 6 Empty Re: Gartenbahn in 5 Zoll

Beitrag von v8maschine Sa 30 Jul 2022, 21:30

Hallo Wolfgang
Nee das ist die Bremse, hier schon ausgebaut
Die Steuerung selber, also für die Geschwindigkeit befindet sich auf dem Bedienwagen

Gartenbahn in 5 Zoll - Seite 6 20220720
v8maschine
v8maschine
Schneidmatten-Virtuose
Schneidmatten-Virtuose


didl, lok1414, Lupo60 und Classic mögen diesen Beitrag

Nach oben Nach unten

Gartenbahn in 5 Zoll - Seite 6 Empty Re: Gartenbahn in 5 Zoll

Beitrag von Lupo60 So 31 Jul 2022, 11:23

Hallo Ingo,

sehr gelungen, Dein Beifang! Glückwunsch dazu! Und für mich nach dem Gefrokel mit dem Weichenantrieb auch mal schön, wieder mal richtigen Maschinenbau zu sehen!

Bin schon mal gespannt, was Du wohl so mit 200 m Gleismaterial zaubern wirst.
Lupo60
Lupo60
Schneidmatten-Virtuose
Schneidmatten-Virtuose


v8maschine mag diesen Beitrag

Nach oben Nach unten

Gartenbahn in 5 Zoll - Seite 6 Empty Re: Gartenbahn in 5 Zoll

Beitrag von v8maschine So 31 Jul 2022, 16:38

Letzter Urlaubstag...
Die Lok ist komplett zerlegt, und ich hab gefühlt 1 Mill. Teile aus der sie zu bestehen scheint Roofl
Das erste Drehgestell ist weitgehend entlackt...

Gartenbahn in 5 Zoll - Seite 6 20220721

...und grundiert. Die Blattfederatrappen hab ich gleich mit grundiert, weil die sahen aus als ob sie nie fertig geworden sind

Gartenbahn in 5 Zoll - Seite 6 20220722
v8maschine
v8maschine
Schneidmatten-Virtuose
Schneidmatten-Virtuose


doc_raven1000, lok1414, didibuch, maxl und Classic mögen diesen Beitrag

Nach oben Nach unten

Gartenbahn in 5 Zoll - Seite 6 Empty Re: Gartenbahn in 5 Zoll

Beitrag von v8maschine Mo 15 Aug 2022, 18:23

moin Allerseits

Kleines Update...Gehäuse und Rahmen sind soweit fertig gelackt, und mal fürs Foto zusammengestell
Jetzt kommt der ganze Kleinkram

Gartenbahn in 5 Zoll - Seite 6 20220810

Gartenbahn in 5 Zoll - Seite 6 20220811

Gartenbahn in 5 Zoll - Seite 6 20220812
v8maschine
v8maschine
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Frank Kelle, bluetrain, doc_raven1000, lok1414, didibuch, maxl, klaus.kl und mögen diesen Beitrag

Nach oben Nach unten

Gartenbahn in 5 Zoll - Seite 6 Empty Re: Gartenbahn in 5 Zoll

Beitrag von v8maschine So 21 Aug 2022, 20:52

guten Abend

Der Zufall hat mir ja nicht nur die Lok ins Haus gespühlt sondern noch ein paar andere nützliche Dinge. Etwa 180m Gleise, 4 Sitzwagen, den Bedienwagen für die V29...

Gartenbahn in 5 Zoll - Seite 6 20220813

Gartenbahn in 5 Zoll - Seite 6 20220817

Und so kommt es, dass es hier aussieht wie in einem RAW
10 Ausgeachste Drehgestelle
20 Achsen die überarbeitet werden müssen
Die angefangene Gebus und ihr erster Wagen

Gartenbahn in 5 Zoll - Seite 6 20220814

Gartenbahn in 5 Zoll - Seite 6 20220815

Gartenbahn in 5 Zoll - Seite 6 20220816

Ich komm zu nichts, weil...
Frauchen hat gedrängelt...kannst du nicht wenigstens einen Sitzwagen fahrbereit machen.
Was tut man nicht alles...
Also hab ich heute in 5 Stunden die 20 Achsen überarbeitet und den ersten von den Sitzwagen aufs Gleis gebracht.
Angemalt hat sie ihn aber, im traditionellem Enzianblau der KKB. Auch hat er schon mal einen neuen Sitzbezug erhalten.
Jetzt fehlen noch die Trittbleche und die Anschriften...das íst aber sekundär...fahren sollte er

Gartenbahn in 5 Zoll - Seite 6 20220818

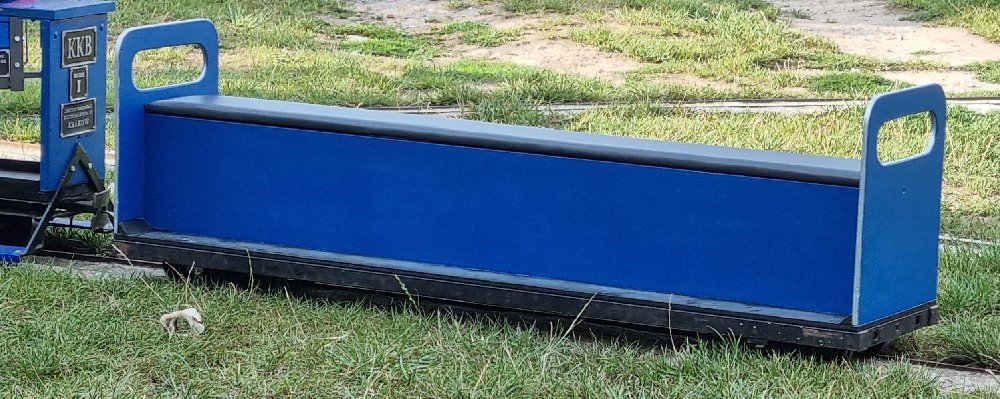

Gartenbahn in 5 Zoll - Seite 6 Sitzwa10

Und wie immer noch ein kleines Filmchen

v8maschine
v8maschine
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Brumsumsel, didl, doc_raven1000, Glufamichel, didibuch, maxl, klaus.kl und Lupo60 mögen diesen Beitrag

Nach oben Nach unten

Gartenbahn in 5 Zoll - Seite 6 Empty Re: Gartenbahn in 5 Zoll

Beitrag von maxl So 21 Aug 2022, 22:22

Einen eigenen Freizeitpark hat nicht jeder, Ingo! Gratulation zum Stand der Dinge!

Beste Grüße
Michael
maxl
maxl
Forenurgestein
Forenurgestein


v8maschine mag diesen Beitrag

Nach oben Nach unten

Gartenbahn in 5 Zoll - Seite 6 Empty Re: Gartenbahn in 5 Zoll

Beitrag von v8maschine Fr 02 Sep 2022, 08:03

Moin Gemeinde
Der Sitzwagen ist fertig und auch bei der Gebus bin ich ein gutes Stück weiter gekommen.
Einzig die V29 mußt ich erstmal beiseite stellen, da fehlen noch die passenden Federn für die Achsfederung.
So erstmal paar Bilder vom Sitzwagen

Gartenbahn in 5 Zoll - Seite 6 20220820

Gartenbahn in 5 Zoll - Seite 6 20220819

Gartenbahn in 5 Zoll - Seite 6 20220821

Gartenbahn in 5 Zoll - Seite 6 20220822
v8maschine
v8maschine
Schneidmatten-Virtuose
Schneidmatten-Virtuose


lok1414, didibuch, maxl und klaus.kl mögen diesen Beitrag

Nach oben Nach unten

Gartenbahn in 5 Zoll - Seite 6 Empty Re: Gartenbahn in 5 Zoll

Beitrag von lok1414 Fr 02 Sep 2022, 08:10

@Ingo: Als ich die Bilder deines Sitzwagens sah, hörte ich förmlich das "klack-klack ... klack-klack ..." Tolles Wägelchen ... Cool
avatar
lok1414
Forenguru
Forenguru


v8maschine mag diesen Beitrag

Nach oben Nach unten

Gartenbahn in 5 Zoll - Seite 6 Empty Re: Gartenbahn in 5 Zoll

Beitrag von v8maschine Fr 02 Sep 2022, 08:30

Was hat sich bei der Gebus getan?
Der "Schaltschrank" ist soweit vorbereitet
Oben sind Bedienungsteile für das eingebaute Ladegerät, in die viereckigen Löcher kommen Volt und Amperemessanzeigen rein.
Schalter für Licht und die beiden großen 30A-Sicherungen, die auch zum ein und Ausschalten der Lok benutz werden.
Sieht noch bissel wüst aus, aber was das Handwerk nicht ziert, wird mit Farbe beschmiert... sunny

Gartenbahn in 5 Zoll - Seite 6 Schalt10

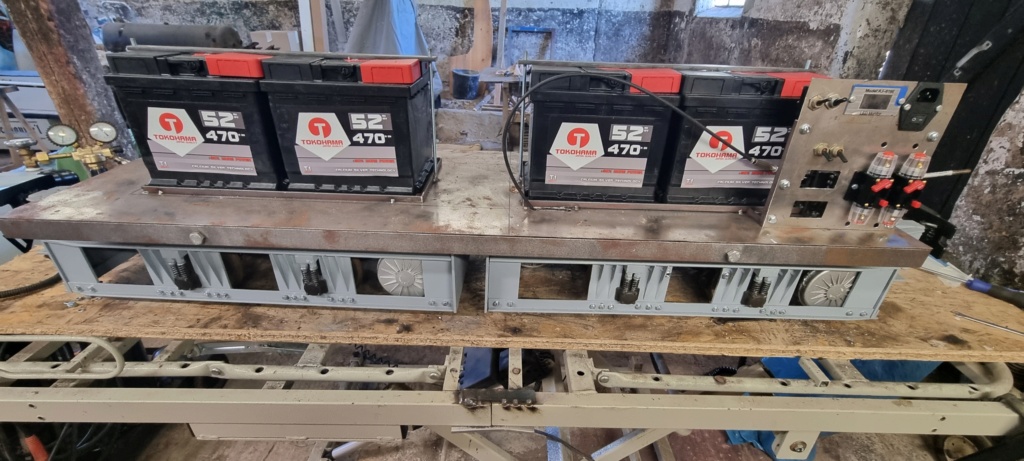

Sodann hab ich sie mal voll aufmunitioniert, was dann so aussieht

Gartenbahn in 5 Zoll - Seite 6 20220911

Gartenbahn in 5 Zoll - Seite 6 20220910

Hier noch mal der Elektronikbereich
Von links nach rechts
Schalttafel...Handbremse...Motorensteuereinheit...24V Ladegerät

Gartenbahn in 5 Zoll - Seite 6 20220912

Nächste Schritt ist dann, alles wieder auseinanderbauen und den Lokrahmen, Schalttafel und so weiter lackieren. Danach geht es an die Verkabelung...das wird lustig Roofl
v8maschine
v8maschine
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Frank Kelle, didl, didibuch, maxl, klaus.kl, Lupo60 und Classic mögen diesen Beitrag

Nach oben Nach unten

Gartenbahn in 5 Zoll - Seite 6 Empty Re: Gartenbahn in 5 Zoll

Beitrag von v8maschine Mo 26 Sep 2022, 19:22

Das Saisonende naht und ich lieg super in der Zeit.
Jetzt muß "nur" noch die Verkabelung geordnet werden die Hupen angeschlossen und die Beleuchtung vorbereitet werden.
Die Programierung der Sabertooth werde ich auch noch bissel verfeinern, dass sie gefälliger zu regeln geht.
Im Winter werde ich die Karosse zeichnen, so dass ich sie dann lasern lassen kann.
Gesteuert wird sie mit dem Handsender und einem Empfänger von Deltang
So genung gelabert...hier das Video

v8maschine
v8maschine
Schneidmatten-Virtuose
Schneidmatten-Virtuose


didl und Classic mögen diesen Beitrag

Nach oben Nach unten

Gartenbahn in 5 Zoll - Seite 6 Empty Re: Gartenbahn in 5 Zoll

Beitrag von Babbedeckel-Tommy Mo 26 Sep 2022, 20:23

Hallo Ingo,

Fahrgeräusche sind super, und kleiner Rundgang durch den Garten Very Happy

Und nur ein Zaun wenn der Platz für Züge zu klein wird Pfeffer  sunny
Babbedeckel-Tommy
Babbedeckel-Tommy
Klebt besser als Sekundenkleber
Klebt besser als Sekundenkleber


v8maschine mag diesen Beitrag

Nach oben Nach unten

Gartenbahn in 5 Zoll - Seite 6 Empty Re: Gartenbahn in 5 Zoll

Beitrag von Classic Mo 26 Sep 2022, 20:46

Ein schönes Ergebnis Ingo. Cool
Sage mal,da Deine Bahn über den ganzen Hof geht,
kannst Du mit dem KFZ über Die Schienen fahren?
Classic
Classic
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Gartenbahn in 5 Zoll - Seite 6 Empty Re: Gartenbahn in 5 Zoll

Beitrag von v8maschine Mo 26 Sep 2022, 20:55

Hallo Thomas
Na klar...aber nur da wo sie im Beton liegen Cool
v8maschine
v8maschine
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Classic mag diesen Beitrag

Nach oben Nach unten

Gartenbahn in 5 Zoll - Seite 6 Empty Re: Gartenbahn in 5 Zoll

Beitrag von v8maschine So 16 Okt 2022, 22:09

hallo Ihr Lustigen
Zum Ende der Saison, noch 2 Neuzugänge...echte Sachsen

v8maschine
v8maschine
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Gessy, didl, maxl, klaus.kl und Fraenkyzuma mögen diesen Beitrag

Nach oben Nach unten

Gartenbahn in 5 Zoll - Seite 6 Empty Re: Gartenbahn in 5 Zoll

Beitrag von v8maschine Mo 22 Mai 2023, 19:55

Moin Lustige
Hier ist ja bissel eingeschlafen,obwohl sich einiges getan hat-
Fangen wir mal mit der kleine V29 an:
Sie sieht ihrer Vollendung entgegen, paar Kleinigkeiten noch dann ist sie fertig.

Gartenbahn in 5 Zoll - Seite 6 20230412

Gartenbahn in 5 Zoll - Seite 6 20230413

Gartenbahn in 5 Zoll - Seite 6 20230414

Dann sind wir 1800km nach Karlsruhe und zurück über Unna, die Laserteile für die Gebus abholen, gefahren. Der hiesige Verein hat zum Fahrwochenende geladen. Wunderschönes WE, mit vielen Gesprächen und natürlich einigen Kilometern fahren.

Gartenbahn in 5 Zoll - Seite 6 20230510

Gartenbahn in 5 Zoll - Seite 6 20230512

Gartenbahn in 5 Zoll - Seite 6 20230511

Gartenbahn in 5 Zoll - Seite 6 20230513

Gartenbahn in 5 Zoll - Seite 6 20230515

Gartenbahn in 5 Zoll - Seite 6 20230514
v8maschine
v8maschine
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Gessy, OldieAndi, didl, Glufamichel, ullie46, didibuch, maxl und mögen diesen Beitrag

Nach oben Nach unten

Gartenbahn in 5 Zoll - Seite 6 Empty Re: Gartenbahn in 5 Zoll

Beitrag von v8maschine Mo 22 Mai 2023, 19:58

Und natürlich die ist es bei der Gebus weitergegangen.
Einiges an Stahl zusammengeschweißt und im Moment sieht sie so aus.

Gartenbahn in 5 Zoll - Seite 6 20230518

Gartenbahn in 5 Zoll - Seite 6 20230516

Gartenbahn in 5 Zoll - Seite 6 20230517

Gartenbahn in 5 Zoll - Seite 6 20230520

Gartenbahn in 5 Zoll - Seite 6 20230519
v8maschine
v8maschine
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Frank Kelle, Gessy, OldieAndi, didl, Glufamichel, ullie46, didibuch und mögen diesen Beitrag

Nach oben Nach unten

Gartenbahn in 5 Zoll - Seite 6 Empty Re: Gartenbahn in 5 Zoll

Beitrag von Babbedeckel-Tommy Mi 24 Mai 2023, 18:11

Hallo Ingo,

vielen Dank für die schönen Fotos Very Happy
Babbedeckel-Tommy
Babbedeckel-Tommy
Klebt besser als Sekundenkleber
Klebt besser als Sekundenkleber


v8maschine mag diesen Beitrag

Nach oben Nach unten

Gartenbahn in 5 Zoll - Seite 6 Empty Re: Gartenbahn in 5 Zoll

Beitrag von v8maschine Mi 06 Sep 2023, 19:59

Moin Moin
Hab den Fred hier bissel vernachlässigt, deswegen mal ein Lebenszeichen aus der Werkstatt
Die Gebus ist mittlerweile fertig geworden und hat ihre Feuertaufe in Karlsruhe bestanden.
Hier mal eine kleine Fotostrecke...

Gartenbahn in 5 Zoll - Seite 6 20230521

Gartenbahn in 5 Zoll - Seite 6 20230611

Gartenbahn in 5 Zoll - Seite 6 20230610

Gartenbahn in 5 Zoll - Seite 6 20230910

Gartenbahn in 5 Zoll - Seite 6 20230711

Gartenbahn in 5 Zoll - Seite 6 20230912

Und hier noch was bewegtes



v8maschine
v8maschine
Schneidmatten-Virtuose
Schneidmatten-Virtuose


John-H., Gessy, Jörg, maxl, klaus.kl, Helmut_Z, Classic und zeppelin mögen diesen Beitrag
