RC-Kriegsfischkutter in 1/35 - Seite 4 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von Thoto Mi 06 Okt 2021, 16:50

Danke Günther Winker 3
Thoto
Thoto
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 4 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von laiva-ukko Mi 06 Okt 2021, 17:00

Schön, das ist ja dann zwar kein direkter Baufortschritt, aber ein "Komplettierungsfortschritt" Winker 3
laiva-ukko
laiva-ukko
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 4 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von Thoto Mo 11 Okt 2021, 18:15

Der "direkte Baufortschritt" stockt auch noch etwas. Samstag groß gefeiert, Sonntag mit Freunden nachgefeiert, heute hat meine Tochter Geburtstag. Komme grad aus dem Feiern nicht raus. Es ist schon ein hartes Brot, aber was will man machen... Roofl

Aber da summte mir eine Idee durch den Kopf, und die wollte dann auch auf's Papier.

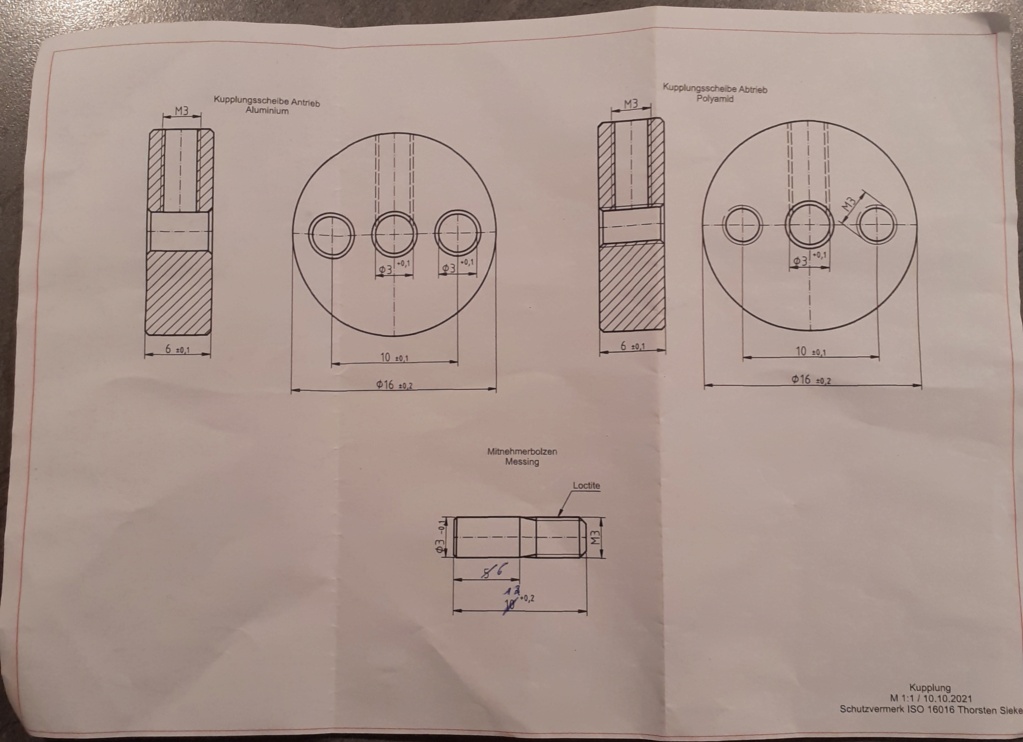

Es geht um die Verbindung zwischen Motor und Welle. Starre Kupplung? Flexible Kupplung?
Man liest ja viel darüber.

Vor ein paar Jahren hatte ich im Maschinenbau öfter mal mit Klauenkupplungen zu tun. Das sollte der Denkansatz sein. Sowas will ich in Scheibenform machen.

Soll nicht heißen, daß alles andere nicht taugt, im Gegenteil: Die üblichen Kardangelenke oder Federstahldrähte haben sich zigmal bewährt.
Aber es reizt mich einfach, mal was Neues auszuprobieren.
Und so soll sie mal werden:

RC-Kriegsfischkutter in 1/35 - Seite 4 20211019
Thoto
Thoto
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 4 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von Thoto Di 12 Okt 2021, 23:02

So, der Zwilling bekam noch einen Schützen (nein, nicht doch, es geht hier nicht um Sternzeichen...) und außerdem eine Kiste für die Bereitschaftsmunition.
Die ist ebenfalls beim Originalphoto abgeschaut.

RC-Kriegsfischkutter in 1/35 - Seite 4 20211022

RC-Kriegsfischkutter in 1/35 - Seite 4 20211020

RC-Kriegsfischkutter in 1/35 - Seite 4 20211021

Später, im mechanischen Teil, kommt dann noch etwas Bewegung ins Spiel.

Tja, fertig.
Thoto
Thoto
Schneidmatten-Virtuose
Schneidmatten-Virtuose


John-H., didibuch und laiva-ukko mögen diesen Beitrag

Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 4 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von laiva-ukko Di 12 Okt 2021, 23:22

Na es tut sich doch was Very Happy

Bekommt Dein Schütze auch noch einen Sitz ? shocked
Wird das Geschütz drehbar oder was meinst Du mit Bewegung sunny
laiva-ukko
laiva-ukko
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 4 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von Der Boss Mi 13 Okt 2021, 06:53

Auf jeden Fall ein Hingucker.  Cool
Der Boss
Der Boss
Forenguru
Forenguru


Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 4 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von Thoto Mi 13 Okt 2021, 09:01

Vielen Dank für Lob und Likes Winker 3

Ein Sitz ist nicht vorgesehen.

Ja, mit Bewegung ist drehbar gemeint.
Die Mittelachse ist noch übertrieben lang nach unten, damit ich für die Servoansteuerung unter Deck nachher genügend Spielraum zum einpassen habe.

Vielleicht müssen dem Schützen später noch die Kniescheiben gebrochen werden, das zeigt dann aber erst das Gesamtbild.
Und wenn dann am Ende noch eine Figur übrig ist, bekommt er noch Gesellschaft.
Thoto
Thoto
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 4 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von laiva-ukko Mi 13 Okt 2021, 09:09

Okay, alles klar Wink
laiva-ukko
laiva-ukko
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 4 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von Thoto So 17 Okt 2021, 08:16

Baufortschritt an diesem Wochenende ist die Motorkonsole für den Bühlermotor.

RC-Kriegsfischkutter in 1/35 - Seite 4 20211024

Die Langlöcher sind dafür da um den Motor fluchtend zur Welle ausrichten und um die Kupplung anflanschen zu können.

RC-Kriegsfischkutter in 1/35 - Seite 4 20211026

Passt, wackelt und hat Luft.

RC-Kriegsfischkutter in 1/35 - Seite 4 20211027
Thoto
Thoto
Schneidmatten-Virtuose
Schneidmatten-Virtuose


John-H., Der Boss und Der Graue Wolf mögen diesen Beitrag

Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 4 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von Der Boss So 17 Okt 2021, 09:29

Moin Thoto

Ist dir gelungen,  das Teil.  Cool
Der Boss
Der Boss
Forenguru
Forenguru


Thoto mag diesen Beitrag

Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 4 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von laiva-ukko So 17 Okt 2021, 10:01

Sehr ordentlich😉
laiva-ukko
laiva-ukko
Modellbau-Experte
Modellbau-Experte


Thoto mag diesen Beitrag

Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 4 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von Thoto So 17 Okt 2021, 11:17

Danke Danke Gentleman
Thoto
Thoto
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 4 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von John-H. So 17 Okt 2021, 12:05

Feiner Motormount. Very Happy
Welche Daten hat denn der Motor Question
John-H.
John-H.
Co - Admin
Co - Admin


Thoto mag diesen Beitrag

Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 4 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von Thoto So 17 Okt 2021, 13:21

Danke John.

Das ist der Bühler 498 BB S, ein Langsamläufer.
Daten:
- bis 12V
- Durchmesser 31mm
- Länge 75mm
- Gewicht 240g
- Doppelseitige 3mm-Welle, 13/6mm lang
- kugelgelagert
- Leerlaufdrehzahl 4000U/min
- Lastdrehzahl 3100U/min
- Leerlaufstrom 0,16A
- Laststrom im Durchschnitt etwa 0,8A
- für Verdrängerrümpfe bis 5kg und einem Propellerdurchmesser bis 50mm

Ich glaube für einen Kutter in der Größe paßt der ganz gut.

P.S.: Oh, habe in der Zeichnung im Eifer des Gefechts zwei Maße vergessen einzutragen. Auahahn
Teilkreisdurchmesser 22mm
Mitte Bohrung 18mm von der Unterkante
Thoto
Thoto
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Der Graue Wolf mag diesen Beitrag

Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 4 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von Thoto Mo 18 Okt 2021, 18:30

Stimmt, Hergen.

So eine Berechnung habe ich auch durchgeführt.
Die Formeln dafür stammen aber aus einem Fachbuch, deshalb veröffentliche ich sie nicht, um den Datenschutz einzuhalten.

Bis 5kg haut aber hin, sei ganz unbesorgt.
Thoto
Thoto
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 4 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von Plastikschiff Mo 18 Okt 2021, 19:26

Boh ei Thoto,
so gerne wie ich mit viel Liebe Modelle baue, das ist zu hoch für mich.
Ich bleibe lieber bei einer starren Kupplung.
Plastikschiff
Plastikschiff
Allesleser
Allesleser


Thoto mag diesen Beitrag

Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 4 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von Thoto Mo 18 Okt 2021, 19:44

Danke Reinhard.

Die starre Kupplung hat ja auch durchaus seine Vorzüge, und ich habe lange mit mir gehadert welche Kupplungsart ich wähle.

Bloß juckt mich eben die Experimentierfreudigkeit. Wird auch noch eine Überraschung, ob das dann auch alles so funktioniert.
Wie sagte schon von Klausewitz sinngemäß: Jede Theorie taugt nur so lange, bis sie auf die Praxis trifft.
Thoto
Thoto
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 4 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von laiva-ukko Mo 18 Okt 2021, 20:03

Ohje Grinsen

Technik und Elektronik da hab ich so gar nichts am Hut mit Embarassed Für mich steht das Bauen im Vordergrund und nachher bin ich heilfroh, wenn ich da ne Funke reinkriege und das Teil vorwärts/rückwärts und rechts/links fährt, evtl  ein paar LED´s leuchten und ein bißchen Rauch qualmt Großer Meister
Ich bewundere immer die Modelle mit tausend Funktionen, aber ist nicht meine Welt. Und die Umsetzung solcher technischen Klamotten wie hier an Deinem KFK sind für mich auch böhmische Dörfer... Auahahn Auahahn
laiva-ukko
laiva-ukko
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 4 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von Thoto Mo 18 Okt 2021, 20:32

Och, alles halb so wild. Wink

Hat halt jeder Mensch so seine Stärken und Schwächen.
Ich hab es nicht so mit Farben. Vor allem Mischfarben. Da könnt ich Geschichten erzählen...Und wenn ich dann sehe was ihr hier so zaubert - nee, echt ey, da bin ich raus.
Thoto
Thoto
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 4 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von Thoto Mo 18 Okt 2021, 23:25

Wo wir grad so gesellig über Kupplungen sprachen:
Die hab ich gebaut.
Hier auseinander...

RC-Kriegsfischkutter in 1/35 - Seite 4 20211029

...und hier der mechanische Antriebsstrang als Einheit:

RC-Kriegsfischkutter in 1/35 - Seite 4 20211028

Bin gespannt, ob das hinterher auch alles so funktioniert.
Thoto
Thoto
Schneidmatten-Virtuose
Schneidmatten-Virtuose


laiva-ukko mag diesen Beitrag

Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 4 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von John-H. Di 19 Okt 2021, 00:00

Danke für die Info zum Motor. Very Happy

In das Stevenrohr würde ich an deiner Stelle noch nen Schmiernippel einbauen,
denn gut geschmiert, ist gut gedreht. Very Happy
John-H.
John-H.
Co - Admin
Co - Admin


Thoto mag diesen Beitrag

Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 4 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von Feuerwehr Di 19 Okt 2021, 09:33

kann ich nur bestätigen
wer gut schmiert
der gut fährt
auch auf dem Wasser
mfg Günther
Feuerwehr
Feuerwehr
Superkleber
Superkleber


Thoto mag diesen Beitrag

Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 4 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von Plastikschiff Di 19 Okt 2021, 10:22

Sieht schon sehr gut aus was du uns zeigst,
aber die Tücke liegt immer im Detail.

RC-Kriegsfischkutter in 1/35 - Seite 4 400_3711
Plastikschiff
Plastikschiff
Allesleser
Allesleser


Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 4 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von Plastikschiff Di 19 Okt 2021, 12:16

Ich habe da eine Idee,
Motor mittels Kupplung mit der Welle zusammen bauen. Die Kupplung fest zu einer Einheit (Lösbar) verbinden. Diese Einheit jetzt einbauen, so entsteht kein Knick im Bereich der Verbindung. Jetzt den Motor unterbauen und die ganze Einheit einkleben. Jetzt der Feststellung der Kupplung lösen, ein wenig auseinander ziehen. Ich stelle mir vor das so keine Kraft im Gelenk verloren geht. Kein Geräusch hier entsteht. Mal schaun wie es hier weitergeht.........................
Plastikschiff
Plastikschiff
Allesleser
Allesleser


Thoto mag diesen Beitrag

Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 4 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von Thoto Di 19 Okt 2021, 18:39

Danke John, Günther und Reinhard.

Tatsächlich hardere ich mit mir über eine Schmierstelle.
Manche Modellbauer sagen, daß man sie nicht braucht, sondern nur 1x pro Saison ausbauen und mit Vaseline füllen.
Andere schwören auf aufgelötetes Röhrchen wieder andere auf einen Schmiernippel nach DIN71412.

Wie schmiert denn die Community hier so? Würde mich sehr interessieren.

Die Idee mit der starren Verbindung zum ausrichten finde ich soweit echt gut, Reinhard Einen Daumen So werde ich es wohl machen.
Bloß die Motoreinheit möchte ich nicht verkleben, sondern durch die Langlöcher auf eine Grundplatte schrauben. Das erleichtert spätere Wartung und Reparatur.
