RC-Kriegsfischkutter in 1/35 - Seite 7 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von laiva-ukko Di 30 Nov 2021, 19:31

Thoto schrieb:

Hat zufällig jemand den Elke-Plan oder das Modell und kann prüfen ob die Maße ungefähr so in der Richtung übereinstimmen? Ist ja nur in Anlehnung an die Elke, muß also nicht exakt gleich sein.


Hi Thorsten, kann Dir gerne die Maße meines KFK-Aufbaus übermitteln, ist der Frästeilsatz vom Wikinger für den Elke-Rumpf Winker 2 Very Happy
laiva-ukko
laiva-ukko
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 7 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von laiva-ukko Di 30 Nov 2021, 19:44

RC-Kriegsfischkutter in 1/35 - Seite 7 20211293

Gesamter Aufbau

RC-Kriegsfischkutter in 1/35 - Seite 7 20211294

Länge 10cm

RC-Kriegsfischkutter in 1/35 - Seite 7 20211295

Breite 5,8cm


Die Höhe beträgt achtern 5,2 cm und im Bereich des Steuerhauses 7,6 cm. Steuerstand ist 4,2 cm lang.

Ich hoffe Dir damit geholfen zu haben. Gerne Rückfragen stellen.

LG
Stephan

P.S.: meines Wissens ist der Frästeilsatz nach den Maßen des Elke-Aufbaus gefertigt!!
laiva-ukko
laiva-ukko
Modellbau-Experte
Modellbau-Experte


John-H., Glufamichel, didibuch und Thoto mögen diesen Beitrag

Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 7 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von Thoto Di 30 Nov 2021, 20:37

Danke an Tom, Günther, Ulrich und Stephan für die prompte Hilfe. Winker 3

Dann liegen die Maße ja gar nicht so weit davon entfernt.
Nur meiner ist länger... Very Happy
Thoto
Thoto
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 7 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von laiva-ukko Di 30 Nov 2021, 20:45



Mußt bissel improvisieren Pfeffer Grinsen
laiva-ukko
laiva-ukko
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 7 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von laiva-ukko Di 30 Nov 2021, 21:25

Thoto schrieb:
Nur meiner ist länger... Very Happy


Wie shocked Deiner ist länger Massstab

Nix wie weg
laiva-ukko
laiva-ukko
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 7 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von Feuerwehr Di 30 Nov 2021, 21:30

Bestimmt der kfk
Mfg Günther
Feuerwehr
Feuerwehr
Superkleber
Superkleber


laiva-ukko mag diesen Beitrag

Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 7 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von laiva-ukko Di 30 Nov 2021, 21:33

Achso 😇
laiva-ukko
laiva-ukko
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 7 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von Thoto Di 30 Nov 2021, 21:44

Pfeffer
Thoto
Thoto
Schneidmatten-Virtuose
Schneidmatten-Virtuose


laiva-ukko mag diesen Beitrag

Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 7 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von laiva-ukko Di 30 Nov 2021, 22:53

Ähhm shocked wie lang ist der denn dann Roofl Roofl
laiva-ukko
laiva-ukko
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 7 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von Thoto Sa 04 Dez 2021, 23:57

Also da könnt ich Geschichten erzählen...
Doch zurück zum Thema.

Funkgast Huber hat seinen neuen Arbeitsplatz am Telefunkengerät in Augenschein genommen.
Hören wir was er dazu zu sagen hat.

"Johimmelherrgottsakranochamoaldolegstdiniedasaupreißdamischer!"

Also ich habe nicht ein Wort verstanden, aber ich glaube er mag es.

RC-Kriegsfischkutter in 1/35 - Seite 7 20211212

RC-Kriegsfischkutter in 1/35 - Seite 7 20211211

RC-Kriegsfischkutter in 1/35 - Seite 7 20211210
Thoto
Thoto
Schneidmatten-Virtuose
Schneidmatten-Virtuose


John-H., Glufamichel, ullie46, didibuch, Plastikschiff, Der Graue Wolf und laiva-ukko mögen diesen Beitrag

Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 7 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von Der Boss So 05 Dez 2021, 08:26

Cool. Cool
Der Boss
Der Boss
Forenguru
Forenguru


Thoto mag diesen Beitrag

Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 7 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von Feuerwehr So 05 Dez 2021, 09:12

saupeisjapanischer
soll das heißen
mfg Günther
Feuerwehr
Feuerwehr
Superkleber
Superkleber


ullie46, Plastikschiff und Thoto mögen diesen Beitrag

Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 7 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von Thoto So 05 Dez 2021, 09:49

Oder so, Günther sunny
Thoto
Thoto
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 7 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von Thoto So 19 Dez 2021, 14:56

Die Restekiste. Unendliche Weiten...

Diese Teile stammen aus dem alten Uhrwerk einer ausrangierten Wanduhr.
Mal sehen was da so brauchbares bei ist für den Antrieb des Zwillings.

Zuerst dachte ich an eine Art Hirth-Verzahnung, bloß aus Stirnrädern, aber weil man da immer so genau den Punkt treffen muß tendiere ich nun eher zu einer starren Welle mit Zahnrädern und Kupplung.

RC-Kriegsfischkutter in 1/35 - Seite 7 20211217
Thoto
Thoto
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Plastikschiff und laiva-ukko mögen diesen Beitrag

Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 7 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von Thoto Sa 25 Dez 2021, 20:19

Habe die beiden kleinen Zahnräder gewählt. Das Untersetzungsverhältnis beträgt 1:1,2. Wenn sich das Zahnrad auf dem Servo also 1x dreht, dreht sich der Zwilling nachher 1,2x.

Glücklicherweise verfügt das treibende Zahnrad zufällig über einen Ansatz, der genau in das Ruderhorn passt.
Erspart einen Arbeitsgang auf der Drehbank.

RC-Kriegsfischkutter in 1/35 - Seite 7 20211225

Getriebenes Zahnrad, Welle frisch von der Drehbank, Achse und Stellring.

RC-Kriegsfischkutter in 1/35 - Seite 7 20211224

Kinder betet, Papa lötet!

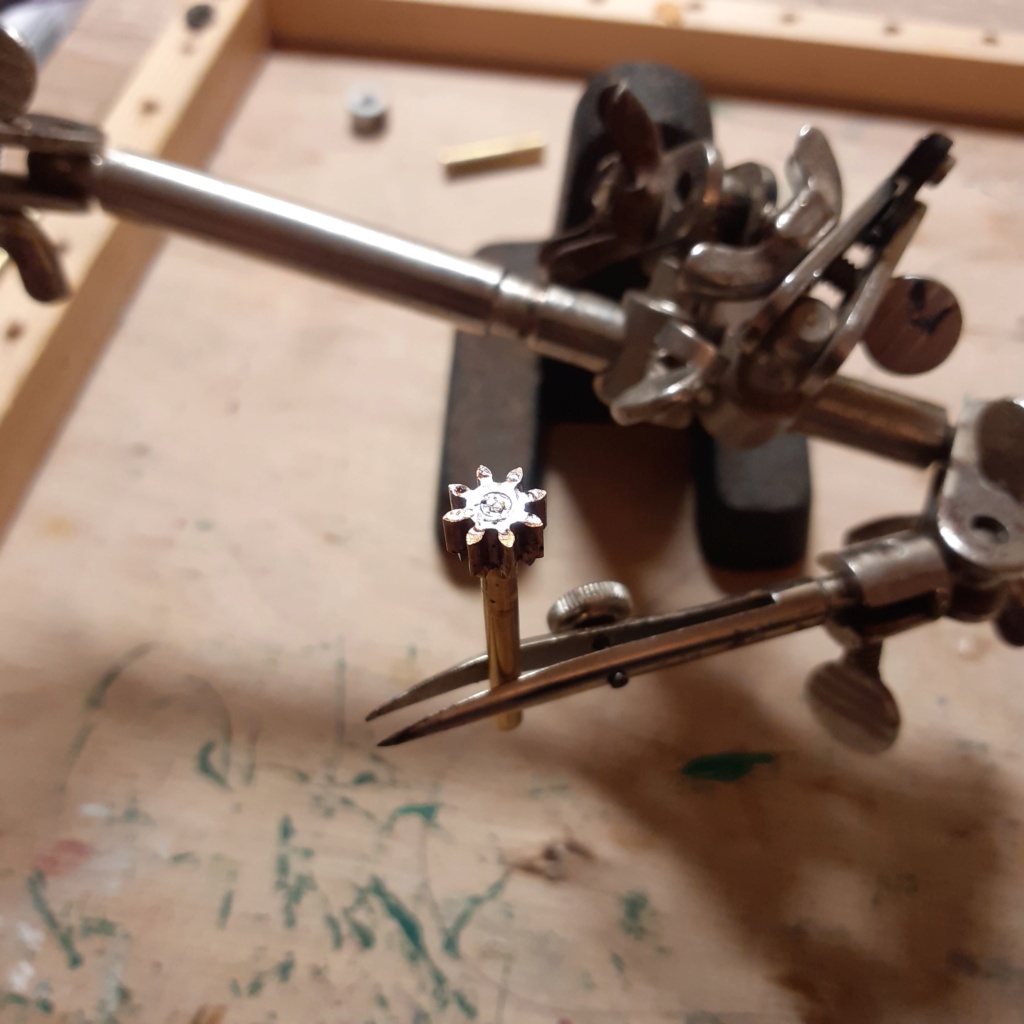

Das Messingzahnrad wurde auf die Welle hartgelötet.

RC-Kriegsfischkutter in 1/35 - Seite 7 20211226
Thoto
Thoto
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Der Graue Wolf mag diesen Beitrag

Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 7 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von Thoto Sa 25 Dez 2021, 20:41

Als Konsole dient ein Buchenholzklotz, auf den die Achse geklebt wurde. Er ist im unteren Bereich freigeschnitten, damit Zahnräder und Ruderhorn frei drehen können.
Befestigt wird sie mittels Stehbolzen, Scheibe und Mutter. Dies erlaubt eine genaue Einstellung des Zahnspiels.

RC-Kriegsfischkutter in 1/35 - Seite 7 20211227

Und tja, was soll ich sagen, es funktioniert.
Thoto
Thoto
Schneidmatten-Virtuose
Schneidmatten-Virtuose


John-H., Plastikschiff, Der Boss, Der Graue Wolf und laiva-ukko mögen diesen Beitrag

Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 7 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von John-H. So 26 Dez 2021, 03:49

.... aber welche Aufgabe hat das Ruderhorn Question scratch
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 7 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von Thoto So 26 Dez 2021, 08:42

Das Ruderhorn steuert später das Ruder an. Das gibt es aber noch nicht, will ich als nächstes bauen.

Der Servo erfüllt also eine Doppelfunktion: Ruder steuerbord: Der Flakzwilling dreht nach backbord, und zwar um das 1,2fache. Und umgekehrt.
Thoto
Thoto
Schneidmatten-Virtuose
Schneidmatten-Virtuose


John-H. mag diesen Beitrag

Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 7 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von Der Graue Wolf So 26 Dez 2021, 08:43

Der Jung hat richtig Ideen sunny
Der Graue Wolf
Der Graue Wolf
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 7 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von Thoto So 26 Dez 2021, 08:45

Merci, auch für die Likes Gentleman
Thoto
Thoto
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Plastikschiff mag diesen Beitrag

Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 7 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von Feuerwehr So 26 Dez 2021, 09:22

das kann man immer die Ruder Stellung erkennen
perfekt
Massstab Massstab Massstab Freundschaft Freundschaft
mfg Günther
Feuerwehr
Feuerwehr
Superkleber
Superkleber


Thoto mag diesen Beitrag

Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 7 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von Thoto So 26 Dez 2021, 09:50

Stimmt, Günther.
Daran hab ich ehrlich gesagt noch gar nicht gedacht... Pfeffer
Netter Nebeneffekt.
Thoto
Thoto
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Plastikschiff mag diesen Beitrag

Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 7 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von Plastikschiff So 26 Dez 2021, 10:18

moin Thorsten,
ich finde das genial.
°°°°°°°°°°°°°°°°°°°°°°°meine Gedanken?????
..............................steht das Geschütz denn genau über dem Servo?
Plastikschiff
Plastikschiff
Allesleser
Allesleser


Thoto mag diesen Beitrag

Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 7 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von Feuerwehr So 26 Dez 2021, 10:34

Vermutlich
Bzw bestimmt
Mfg Günther
Feuerwehr
Feuerwehr
Superkleber
Superkleber


Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 7 Empty Re: RC-Kriegsfischkutter in 1/35

Beitrag von Thoto So 26 Dez 2021, 10:45

Ja, fast, ein paar Milimeter davor. Die Radien der Zahnräder muß man draufrechnen.
Mitte Geschütz = Mitte Welle.
Thoto
Thoto
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Plastikschiff mag diesen Beitrag

Nach oben Nach unten

RC-Kriegsfischkutter in 1/35 - Seite 7 Empty Re: RC-Kriegsfischkutter in 1/35
