Des Kaisers Flaggschiff "Von der Tann", M 1:250

Hallo zusammen,

Vielen Dank für euer Interesse und Zuspruch!


nun ging es an die Scheinwerfer ....

Diese wurden innen mit Alufolie ausgelegt.

Die Kompassplattform wurde mit einer umgebenden Stoffbahn versehen und an der Seite wurde die erste Leiter angebracht.

Die Scheinwerfer wurden mit vier Mikrohaltegriffen an der Front versehen....

Hallo Martin,
das sieht wieder Spitze aus was Du hier gebaut hast.

Weiter gebaut ...

dabei sind dann heute die Kombilochblechniedergänge entstanden.
Der vordere Handlauf kann nach Bedarf einfach mit dem Skalpell weggesetzt werden und dann sind das quasi Standardniedergänge mit einem Neigungswinkel von 68°
Auf den Bilder sieht das so aus als ob die zu viel Luft nach unten haben, aber das kommt durch den darunter liegenden Karton...
Auch hier ist die oberste Plattform noch immer nicht festgeklebt und steht noch nicht Optimal.









@ Helmut: Vielen Dank!

Und um das mal wieder etwas aufzulockern habe ich eine Stellprobe auf Deck gemacht...

Hallo Martin,

schaut sehr sehr gut aus, so langsam bekommt deine " Tann " Ihr Aussehen.............

Wunderbare Sache, Martin ... auf Deck hat man einen noch
besseren Eindruck von Gesamtbild und -wirkung der Aufbauten
- immer wieder ein Genuß, diese feinen Details ... Niedergänge, Scheinwerfer, Relinge, Plattformen ...

Kombilochblechniedergänge ... was für ein Wort ...

Gruß - Jörg -

Hi,
vielen Dank euch beiden ...

Ja ich dachte mir das ich mal wieder das große Gesamtbild sehen wollte.
Und die Wirkung ist in Echt um einiges besser als es auf den Photos bislang möglich ist.

Die WKI Kombilochblechniedergänge sind aber etwas kniffliger zu falten, geht aber wie ihr ja sehen konntet.
Sind aber praktischer weil jetzt universaler verwendbar.

Hallo zusammen,

gestern ging es an die Produktion der 8/8 er. Den ersten Prototyp hatte ich ja schon lackiert (eher suboptimal) gezeigt.
Ich dachte mir mal euch eine im unlackierten Zustand ohne Schutzschild zu zeigen so das ihr sehen könnt das ich da
nicht auf irgendwelche Plastikstäbchen zurückgegriffen habe um das Rohr herzustellen.
Gesagt werden muss aber auch das ich nachdem ich festgestellt habe das das Rohr trotz Sekundenkleber sehr leicht knickt/bricht
ich mich dazu entschieden habe dem Rohr innen ein 0,3mm Drahtstück zu spendieren. So hält das dann auch besser.
Des weiteren seht ihr das ich hier nun die beiden seitlichen abstehenden Handräder auf eine Welle gesteckt habe so kommen
diese nun auch besser zur Geltung.







Das Geschütz besteht insgesamt aus 20 Bauteilen zusätzlich etwas Draht für die Wellen und das Rohr.

Für die Fotografen unter euch ... Alles Makroaufnahmen aus einen Abstand von ca 2-3 cm gemacht.

Allen ein schönes Osterfest und viel Spaß.

Hi Martin,

schönes Teil deine 8/8...

Makroaufnahmen sind immer unverzeihlich, aber in dieser grösse sieht es trotzdem Super aus.

Wünsche dir und deiner Familie ein schönes Osterfest............

Hallo zusammen,

@Mike: Danke für die Wünsche und das Lob. Ja Makro ist einfach Brutal, aber auch eine gute Qualitätskontrolle um einfach besser zu werden.


Hier mal ein Überblick über die komplett sauber geschnittenen (ohne irgendeine Treppchenbildung in den Radien! )
Kartonbauteile des 8/8er Geschützes.



Ich verwende bei meinen Bildern fast nur 1 Cent Münzen als Größenvergleich und zeige auch immer die Zahl der Münze....
Das man ein Rohr natürlich auch aus Fremdmaterialien machen kann sehen wir ja häufig,
aber ich will das ja aus Karton ermöglichen und gleich in den Bausatz mit integrieren.
Wem das dann zu aufwendig oder zu schwierig ist kann gerne auf das reichhaltige Zubehör
diverser Mitbewerber zugreifen oder einfach Fremdmaterialien verwenden.

Hallo Zusammen,

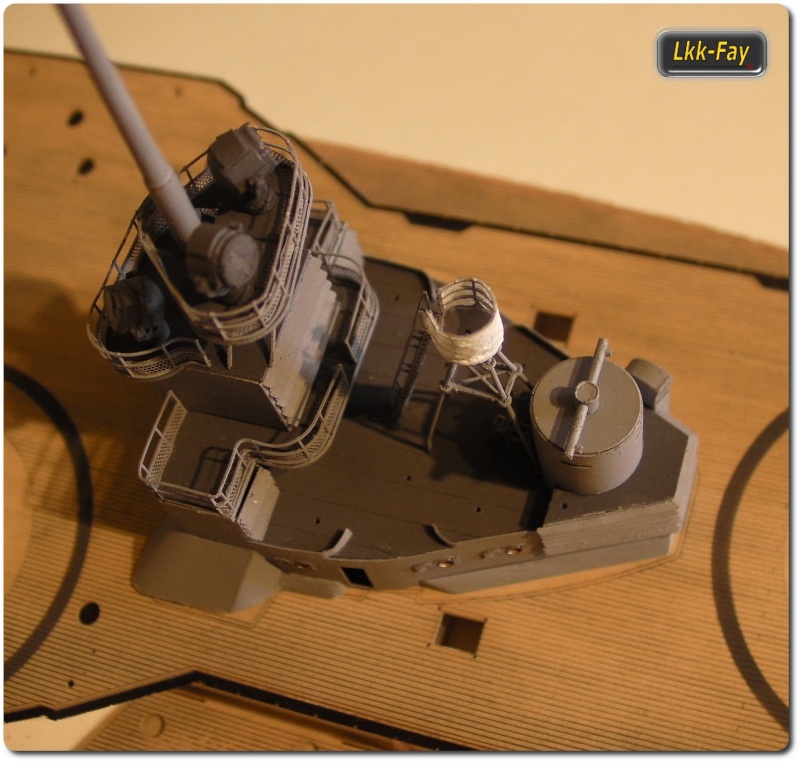

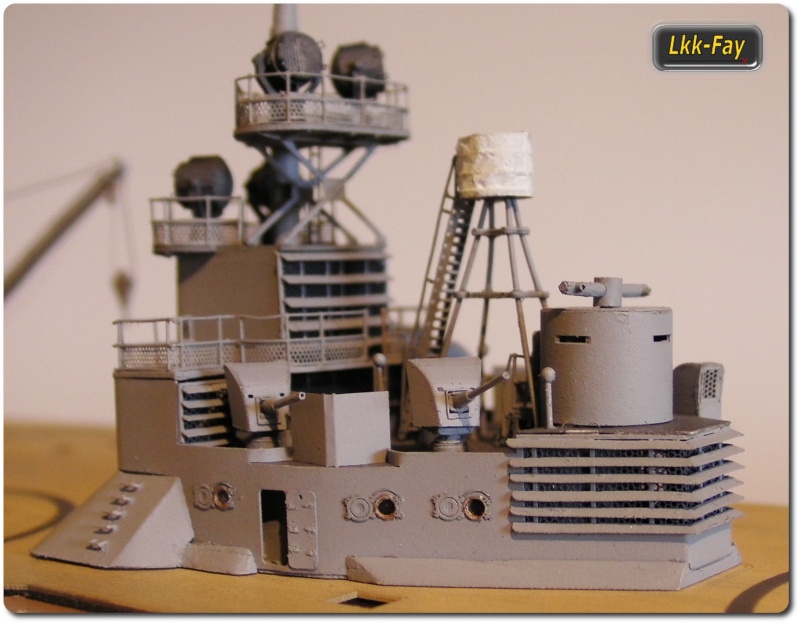

es ist geschafft, das Achterdeck ist fertig. Die 8/8er haben ihren Platz eingenommen.
Splitterschutzwände wurden auch auf das Deck verbracht, Leitern gestellt Türen montiert und Steigeisen gesetzt.
Der Rest des Mastes kommt dann im Einklang mit dem Brückenmast.












Damit wende ich mich nun der Brücke zu ....

Hi Martin,

was soll man da noch schreiben?????

Super...................

Auf deine Brücke bin ich sehr gespannt und freu mich drauf ............

saubere Arbeit......................

Hallo zusammen,

nach diesen sehr unangenehmen Tagen und all den damit einhergehenden Widrigkeiten zum Trotz geht es hier nun weiter.

Die ersten Brückenaufbauten haben ihre Gestalt angenommen und dabei ist dann dieser Prototype entstanden.





Das Kartenhaus hat die Abmaße 15,1 x 20,6 mm (ohne den Lüftungsschacht gemessen) und der Scheinwerfer
ist nur zur Proportionskontolle mit aufgesetzt.



Auch unter den Plattformen ist es belebt....




Die Plattformen der MG-Stände sind mit einem extrem feinen Gitter versehen.

(Das von mir hier zweckentfremdete Spantengerüßt des Achterdecks hat natürlich nichts mit der Brücke zu tun.)

@Mike vielen Dank für dein Lob!!!

Hallo Martin!
........und ich dachte, ich sei der Kleinteilefethischist. Du bringst es auch zur Konzertreife.
Mit Gruß,
Nick

Hallo Nick,

ja nu ich lote halt immer noch gerne aus was geht...

LG
Martin

Hallo Martin,

das ist Baukunst erster Klasse sieht SUPER aus.

Gruß Kurt

Hallo Kurt,

schön dich hier anzutreffen.

Dankeschön...

Hallo zusammen,

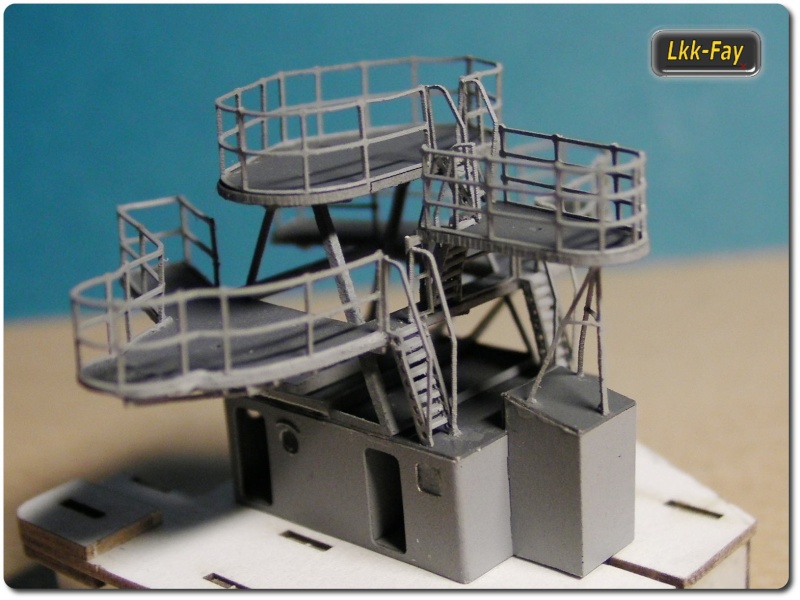

der erste Brückenprototyp ist tot, es lebe der zweite Prototyp....

Ich hatte an der Rückseite (Achtern) des Kartenhauses zwei Bullaugen vergessen und an den
Seiten war eine leichte Stauchung in den Türen, Fenster und Bullauge...

Also musste ich das erst mal wieder neu machen und dann konnte ich die Plattformen mit Niedergängen bestücken.
Hinzugekommen ist auch die längliche Plattform....





Zu der habe ich dann die Frage mit was die später korrekter Weise bestückt werden muss... Kommt da wirklich ein Ruderrad drauf?

Sehr schön, Martin ... mal eben alles neu gemacht ...

Ein Steuerrad ... schwer zu sagen ...
- auf diesem filigranen Ausleger in luftiger Höhe, praktisch völlig ungeschützt

Wären im Umfeld eines Steuerrades nicht auch Maschinentelegrafen, usw. nötig?
Ich weiß - es gibt da verschiedene Modell-Interpretationen und -nachbildungen (auch mit Steuerrad!) ...
aber dafür erscheint mir persönlich der Ausleger eigentlich etwas zu "fragil",
zumal auch die Kraft vom Rad irgendwie nach unten übertragen werden müßte (elektrisch???, mechanisch?).

Ich würde da (unmittelbar über dem Kartenhaus!) eigentlich nur eine Kompaßplattform vermuten
(Stichwort "Nachtleitstand" - wie bei Nick's SH?), wahrscheinlich mit Kommunikationseinrichtungen.

Eindrucksvoll, aber leider nicht sehr hilf- und aufschlußreich - virtuelles 3D-Modell ...

Code:

http://www.dreadnoughtproject.org/models/ships/SMS_Von_der_Tann_2/renders/Bridge%2002.jpg

Code:

http://www.dreadnoughtproject.org/models/ships/SMS_Von_der_Tann_2/renders/Bridge%2003.jpg

Ähnlich ... SMS Moltke - hier ist allerdings zu erkennen, wie ich die Konfiguration vermute;
offener Steuerstand mit Ruder vor der gepanzerten Brücke, oben Kompaßplattform ...

Code:

https://em1frq.dm1.livefilestore.com/y1p26udGh2kx4QZj_d5lfeJGOYU63s2KMqKz2qVQUL0GgfufFO2DpdREMLHdAF_SyQV_2ReJiySfVvO_9tRp9pDlUFgtxBiGcrU/Moltke%2013.jpg?psid=1

Hinter dem achteren Mast befindet sich ja eine weitere, freistehende Kompaßplattform ...

Bin gespannt, ob Du noch Informationen dazu erhalten kannst;
die Auflösung des Rätsels würde mich auch sehr interessieren ...

Gruß - Jörg -

Hallo Jörg,

vielen Dank für deine Hilfe und ich sehe du trägst da sehr ähnliche Zweifel wie ich....

Der Kompass macht ja noch Sinn.... Mir fiel beim betrachten der Originalbilder nur auf das unter der Plattform
eigentlich keinerlei Steuer/Ruder Mechanik zu erkennen ist die ja dann dort irgendwie zu sehen sein könnte/müsste????
Sämtliche Kommunikationsschläuche fehlen dort auch....

Und ich vermute das Ruder eigentlich vor dem Kommandobunker auf der frontalen verglasten Brücke.
So wie das auch bei Nick's SH dargestellt ist.

Ja, Martin ... also vermutest Du das auch schon so ähnlich ...

Dieser Riss - qualitativ schlecht/kennst Du sicher - läßt zwar zwei Objekte auf dem Ausleger erkennen/erahnen,
aber die angeführten Argumente sprechen eigentlich nicht für einen Ruderstand.
Möglicherweise könnte dieses zweite Objekt doch eine "Kommunikationsbox" sein???

Code:

http://www.the-blueprints.com/blueprints-depot/ships/ships-germany/sms-von-der-tann-1910-battlecruiser.png

Schläuche/Rohre und Kabel der Kommunikationseinrichtungen könnten am Vorbild
z.B. an der Trägerkonstruktion verlaufen, oder z.T. darin integriert gewesen sein ...

Schematische Riss mit eindeutig ausgewiesenen Kommandoständen ...

Code:

http://tsushima.su/uploads/photoarhiv/ships/deutschland/epoch_dred/linkr/von-der-tann/draw/vid1.jpg

Bemerkenswert ist, daß hier beide (Kompaß~) Plattformen keine explizite Bezeichnung,
schon gar nicht als "Kommandostand" haben;
was bei einer zusätzlichen Steueranlage auf der Auslegerplattform aber doch sicher der Fall sein müsste ...

Nur, weil's so schön ist ... digital koloriertes Foto des Schiffes ...

Code:

http://www.histarmar.com.ar/InfHistorica/CoronelyMalvinas/vonDerTann.jpg

Gruß - Jörg -

Hallo Jörg,

danke für das Leckerli am ende deines Beitages....

Den Rest der Zeichnungen habe ich bereits schon zur Rate gezogen und der Schematische Riss bestätigte
brachte mich da dann ins Zweifeln. Auf den Bildern des 3D-Modelles wird das Geländer der Zungenplattform
(fand den Nahmen irgendwie passend... ) oberhalb im vorderen Bereich sehr weit ausladend gezeigt...
Ich habe aber gerade ein Foto gefunden das mir zeigt das da sehr wohl Kommunikationsrohre (2-3 Stk.) nach
oben gehen... Das Geländer ist da nicht so stark geweitet wie es im 3D Modell erscheint.

Wir kommen der Sache näher!

Hallo zusammen,

ich habe begonnen die Spantenkonstruktion für die Brückenkasematten zu erstellen.
Noch fehlt da die Außenhaut, aber zur ersten vernünftigen Stellprobe an Deck hat es schon mal ausgereicht.











Der große Lüfter zwischen den Schornstein und der Brücke muss noch etwas angepasst werden, aber dann ist das soweit schon mal Passabel.

Das sieht einfach nur genial aus Martin, bin offiziell beeindruckt

Hallo Martin ... müßten beiderseits des Kartenhauses (ca. zwischen den Türen) nicht noch
Durchbrüche für Niedergänge in der oberen Platte vorgesehen werden ...
Apropos Kartenhaus ... der Riß läßt auch noch zwei (?) Fenster zwischen den Türen erahnen ...

Das hast Du nun von der gestrigen Fragestellung ... der Blick für's Detail ist geschärfter denn je ...

Gruß - Jörg -
