Märklin Retro Kompaktanlage

Moin  Frank
Dein Bericht ist sehr verständlich geschrieben.So kann sich jemand  wie ich,der nicht mit Märklin aufgewachsen ist,
vorstellen was Du da eigentlich werkelst.
Man kann auch eine aktuelle Trafo Ausführung nehmen.Denn Retro heißt, dass nicht alles Alt sein muss.
Es macht Spaß bei Dir mitzulesen.

Eine hübsche Trafo-Sammlung, Stephan! Und nett zu sehen, dass man früher mit 160 km/h Spitze "auskam".
An solchen Teilen habe ich als Kind auch gedreht, wenn ich bei Freunden im "Moba-Feindesland" zu Besuch war...
Ich nehme an, dass die Zahlen auf den Skalen die Vorbildgeschwindigkeit symbolhaft darstellen sollen.
Der Trix-Trafo begnügte sich ja mit mit 1 bis 8. Und erinnert mich an einen Film, in dem eine Band ganz stolz erläuterte,
dass sie die Leistung ihrer Verstärker heraufgesetzt habe, indem sie die 1-10-Skalenknöpfe durch welche mit 1-11 ausgetauscht hatte.
Es folgte eine lange Diskussion, dass man damit doch die Leistung eines Verstärkers nicht erhöhen könne.
Die Band-Mitglieder zeigten sich halbwegs einsichtig. Ihr Schlussfazit lautete dann nach einiger Überlegung: "Aber 11 ist trotzdem mehr als 10!"

Bezüglich der Verwendung alter MoBa-Transformatoren werden in manchen Foren ganze Glaubenskriege geführt.
Die "Au weia"-Fraktion ist immer sehr schnell aktiv. Auf meinem Trix-Forum sind solche Diskussionen inzwischen schlicht "verboten"...
Eine weise Entscheidung.

Ich habe keinerlei Bedenken, wenn du den alten Trafo öffnest. Du "kennst" bestimmt was davon!
Und Raketenwissenschaft ist es ja auch nicht gerade. Weiter viel Freude mit deiner wunderbaren Retroanlage!

Beste Grüße
Michael

maxl schrieb: Und erinnert mich an einen Film, in dem eine Band ganz stolz erläuterte,
dass sie die Leistung ihrer Verstärker heraufgesetzt habe, indem sie die 1-10-Skalenknöpfe durch welche mit 1-11 ausgetauscht hatte.
Es folgte eine lange Diskussion, dass man damit doch die Leistung eines Verstärkers nicht erhöhen könne.
Die Band-Mitglieder zeigten sich halbwegs einsichtig. Ihr Schlussfazit lautete dann nach einiger Überlegung: "Aber 11 ist trotzdem mehr als 10!"

 und ROFL

Der ist wirklich gut, Michael!

... man muß nur ganz fest dran glauben.
Oder genug Zeugs geraucht haben.

Moin Frank und alle anderen,

deine tolle Retro-ANlage veranlasst mich mal wieder, ein wenig vor meiner Vitrine mit meinen alten Märklin-Sachen auf M-Gleisen stehenzubleiben und zu überlegen, wo ich denn wohl neben meiner Spur-Null-Anlage und meinen Schiffsmodellen dafür noch Platz hätte. Dann steht da noch eine kleine Kiste mit SIgnalen, dort diverse Weichen in den grünen Kartons, in der Schublade die Universalfernschalter, jede Menge blaue Schaltpulte, dann noch alte Trafos und sogar ein alter Blechlokschuppen. Hmmm, grübel-grübel.

Eine Klappanlage wäre eine sehr gute Lösung.

Mal sehen, ich werde deinen Bericht jedenfalls weiter verfolgen.

Moin,

Nach wie vor freu ich mich über Eure Begleitung, Likes und Kommentare zur Retrobahn.

Meine Erfahrung mit lauten Amps von Gitarren und Bass endete übrigens damit, dass mir meine Mitmusiker durch ihre entfesselte Spiel- und Lautstärkefreude vor vier Jahren einen Tinitus eingeschossen haben, der mir seitdem mit einem ca. 6000Hz Ton treu geblieben ist.
Seitdem mach ich nur noch Duo, keine Rockmusik mehr, und kann mich tatsächlich selbst klimpern hören, früher hatte ich gegen die anderen  keine Chance ...
Wie man die Lautstärke auf Stadtfesten und Partys aushält ist mir eh ein Rätsel.

Die Retrobahn hat nun die Schaltpulte bekommen.
Nicht so schön und attraktiv wie auf Michaels Trix-Anlage, aber gut zugänglich und einigermaßen einfach zu verkabeln.

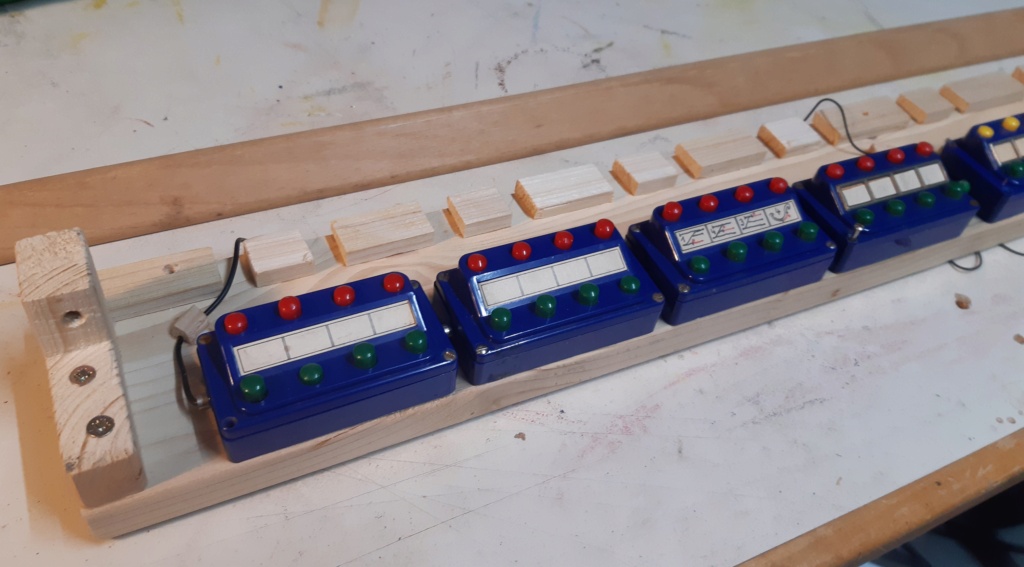

Vorbereitet für den Einbau :



Mit Abdeckprofil, das später noch die Kippschalter zur Unterbrechung des Automatikbetriebes aufnehmen wird :



Und hier kann man noch sehen, wie die Kabeldurchführungen vorbereitet sind :



Angeschraubt an der Anlage, die Stellpulte werden später mit der Anlage hochgekippt :



Nun sieht man die Kabeldurchführungen ...



... und die schon vorbereiteten Kabelführungen aus edelstem chinesischen Silvesterraketenholz ...



Geht nun weiter mit Fleißarbeit ... Kabel verlegen  ...

Schönen Mittwoch wünscht Frank

Eine blitzsaubere Lösung, Frank! Am Ende wird im Bereich der Stellpulte praktisch kein Kabel zu sehen sein.
Das wäre schon vor über fünfzig Jahren die "Hohe Schule" gewesen.
Wir Kinder bekamen das aber nie hin auf unseren halbstationären Anlagen...
Ein bisschen Know-How ist im Verlauf des Lebens eben doch dazugekommen!

Meine Schalter wurden ganz rot bei deinem Lob!
Es bleibt aber dabei: Damals waren die Märklin-Schalter der "heiße Sch..."! Eben "modern" und nicht antiquiert.
Nicht ohne Grund hat Trix 1964 auf Kunststoffschalter mit Drucktasten umgestellt,
die aber im Gegensatz zu ihren Vorgängern nicht so zuverlässig gewesen sein sollen.
Ich habe sie niemals praktisch eingesetzt, kann aber die gelbe Variante, die als Einzelstück bei mir herumgeistert, hier zeigen:



Ob diese Schaltervariante ein Fortschritt war, bleibt Geschmacksache...

Beste Grüße
Michael

Frank, das sieht alles so ordentlich aus
da bin ich noch weit von entfernt.

Moin,

Vielen Dank wieder für Likes und Kommentare, das ist der Rückenwind beim Basteln.

Der nächste Abschnitt war nun die Abdeckleiste mit den Schaltern, mit denen man die Automatik an- und abstellen kann und mit denen ich zwischen 3- und 4-Zug-Betrieb umschalten kann.

Jedes Signal, das im Blockstreckenbetrieb läuft, und die einzelne Weiche bekommen einen Schalter 2xUm, mit dem zwischen Schaltgleissteuerung oder manueller Schaltpultsteuerung gewählt werden kann. Man sieht links zwei einzelne Schalter für 3- oder 4-Zug-Betrieb und die Wahl zwischen Gleis 1 oder 2, dann eine 4+1 Schaltergruppe für die 5 Signale und einen einzelnen Schalter für die Eingangsweiche.

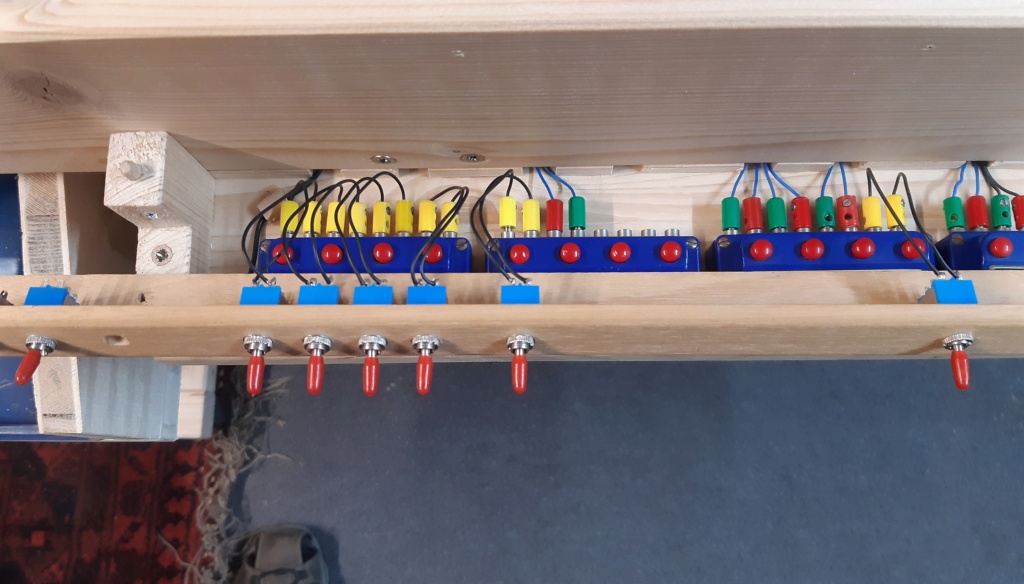

Vorbereitet schon die Kabel mit Stecker, die in die Stellpulte kommen. Bei denen zeigt sich, dass das Material schon reichlich in die Jahre gekommen ist und regelrecht technisch wiedererweckt werden muß.





Die eingestöpselten Kabel an der Schaltpultgruppe :



So sieht die reichlich pfriemelige Verkabelung der Stecker aus :



Das fertige Stellpult, die Beschriftung fehlt noch, jedoch ist der jeweilige Umschalter immer dem darunter befindlichen Signalschalter zugeordnet :



Ganz wichtig ... die Dokumentation der Klemmenbelegung, man findet nach spätestens zwei Tagen sonst nichts mehr wieder.

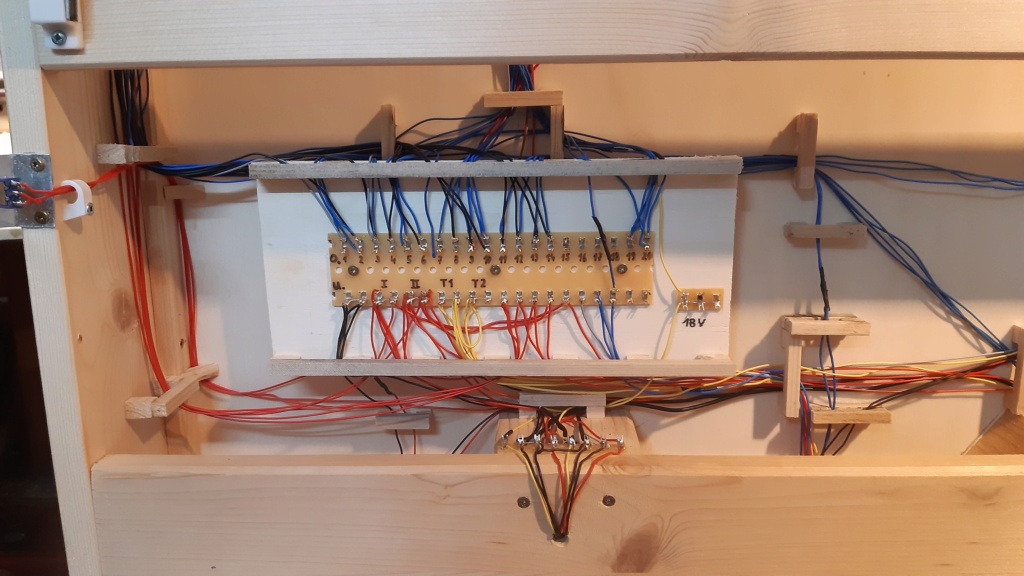

Noch ein paar Ansichten der nun fertigen Fahrbetriebsverkabelung, nur mal so als Eindruck. Wichtig hier, Kabel nicht zu kurz und stramm verlegen, sondern etwas locker lassen.










So ... kaum anders ... sieht's oben aus :



Damit ist nun die kpl. Fahrelektrik fertig ... genau 11 Wochen nach Baubeginn des Gestells.
Nun gibt's anständig Probefahrten, jede Lok will mal ran ... und ggfs. wiederbelebt werden.
Die Beschriftung der Stellpulte und die Aufhübschung der Kabel in Kabelstränge folgt noch. Und dann schauen wir mal weiter ...

Beste Grüße von Frank

Moin Frank

Gefällt alles sehr gut
Aber ich fange jetzt nochmal ganz vorne das lesen an, hab den Faden verloren.....speziell bei der Elektrik.
Ich versuche ja, aber ..... irgendwas fehlt mir da, auch wenn du sehr schön erklärst.

Hi Helmut,

Man versteht es auch nur noch wenn man einen Schaltplan vor sich liegen hat und die Funktionen kennt. Den Gleiswechsel vorn hab ich auch nicht so genau beschrieben.
Ich hatte den Faden bei der automatischen Schaltung der vorderen beiden Gleise auch fast verloren, bis ich dahinter kam, dass ein Schaltgleis eine Fehlfunktion hatte ... das dauerte !
Und es ist mittlerweile meine 4. Anlage mit Blockstreckenbetrieb ...
Ich hab jetzt großen Spaß am Probebetrieb. Wie ich jetzt weitermache muß ich mal schauen, wird irgendwie mit der Landschaft weitergehen, oder doch erst der alte Kran ...

Gruß von Frank

Da werd ich auch ganz nostalgisch... erdachte Gleispläne von Hand zeichnen... während der Lehrer irgend etwas an der Tafel erzählt...

Mann kling ich ALT


Ich schaue gern weiter zu

Frank, wenn man sieht was da für einen Haufen Kabel verlegt werden müssen.
bin ja selber immer noch meine runden am testen ( wo die Loks stehen bleiben oder stottern )
Anschlussgleise am löten, einbauen oder austauschen. das einzige Signal was bis jetzt steht ist ein Sperrsignal
aber das steht auch erstmal nur an seinem Platz

Hallo Karl Josef,

Das sieht viel spektakulärer aus als es ist ...

Ich habe ganz einfach mit der Masseverlegung und dem Fahrstrom angefangen und wirklich jede Schienenlasche nachgebogen für festen kontaktsicheren Übergang der Gleise. Und, gemäß einiger Tips der Bastelfreunde hier, mehrfach Masse und Strom eingespeist.
Alles andere ist einfachstes Signal- und Weichenanklemmen ... 1 gelber Lichtleiter, 2 blaue Schaltkabel zum Stellpult.
Die Kabel summieren sich halt nur, daher ausreichend große Kabelkanäle vorsehen und, falls man Lötösenstreifen verwendet (muß man nicht !!!) die Belegung notieren.

Ich freu mich zu sehen, wie Du Deine Anlage aufbauen wirst und wünsche viel Spaß.
Mögliche Fragen immer gern, da gibt's viele Helfer hier.

Beste Grüße von Frank

ich mache mal die tage einen plan vom Gleisplan und wo welches Gebäude steht (oder stehen soll )
dann wäre es prima, wo welches Signal am besten steht und wie es angeschlossen wird

Moin,

ging etwas an der Anlage weiter, allerdings mehr Schaltung als was Hübsches ...

Die Tunnelbelegtanzeige hab ich nun auch aktiv. Funktioniert mit einem Kontaktgleisstück, das Masse weitergibt, wenn ein Radsatz drauf steht ... ein kurzer Gleisabschnitt ist isoliert. Die 23 steht gerade drauf :



Und so mit der orangenen Lampe wird's dann angezeigt, der Bedienbereich ist nun auch schon beschriftet. Von Hand, ungefähr Normschrift :



Diese Kontrollleuchte ist auch voll Retro ... die hatte ich vor 45 Jahren in meinem völlig verbastelten Opel Kadett für irgendwas eingebaut ...

Dauertestbetrieb gabs auch ... wobei mich die Relais, die ich für den automatischen Wechsel der vorderen beiden Gleise einsetzen wollte, schier verrückt gemacht haben. Die Märklinrelais waren unwillig, schwergängig oder hatten korrodierte Kontakte, die beiden neueren von Conrad reagierten hysterisch auf die Parallelschaltung mit einer Weiche - brummten und funktionierten nicht.
Zum Schluß hab ich das letzte noch vorhandene Relais wenigstens für 1x Um hinbekommen ... das kostet Zeit !



Paar alte Lampen,  zwei davon original von meiner Kinderanlage, auch noch renoviert. Sind nicht schön, aber hier unbedingt gesetzt !



Als letztes noch ein Fahrzeug, mein Schienenbus, den ich geschätzt Weihnachten 1964 bekommen habe. Ich glaube, ich war damals enttäuscht, war keine Lok ... nur ein Schienenbus.
Mittlerweile mag ich ihn. Hab ihn vorn etwas modifiziert, ohne Kupplung, und den Zwischenraum aufgefüllt, und hab die Lichtversorgung über den Schleifer am Beiwagen geschaltet. So bleibt auch am Signal das Licht an.
Sieht immer noch gut aus, kaum Schrammen  :





Und so stand er im Katalog  :



Wünsche Euch noch einen schönen Abend,

Gruß von Frank

Hallo Frank,

sowohl die Schienenbus-Garnitur als auch die Straßenleuchten sind ein absolutes Muss auf einer Märklin-Retro-Anlage.
Der Schienenbus ist ja leider nicht mehr im Alltag aktiv, aber die Leuchten gibt es im Straßenbild immer noch. Bei uns stehen auch ein paar rum. Ich freue mich immer, wenn ich die sehe.
Viel Spaß weiterhin bei der weiteren Ausstattung deiner Anlage!

Schöne Grüße
Andreas

Schön Frank
den Schienenbus konnte ich immer bei meiner Oma in Mülheim Saarn vom Fenster aus sehen ( sie hatte eine kleine Wohnung da Im Kloster ) wenn er auf dem weg von Mülheim nach Essen Kettwig war.

Moin Frank

auch wenn es nichts "hübsches" ist, mich interessiert die Elektrik genauso wie der ganze Rest der Anlage.
Wobei es mich da sehr wenig interessiert ob das jetzt "Retro" ist oder nicht, und ob das jetzt genau so sein "MUSS" oder nicht. Für mich ist das alles nur ein Bastelprojekt, egal wie alt oder neu.
Das "Retro" ist in meinen Augen schon ein eigenes Hobby.
Aber auf die Schaltungen bin ich schon fast ein wenig neidisch, habe ja damals bei meinen RC Funktionsschiffen ähnliches eingebaut, nur eben mit anderen Funktionen.
Gestern habe ich neuen Decoder für die Weichen Servo Ansteuerung bekommen. Mein bevorzugter ist nicht (mehr) lieferbar und da werde ich am morgigen Feiertag erstmal meine alten (analogen) Schaltungen im Gehirn aktivieren müssen, damit ich zurecht komme. Auf jeden Fall ist er vielseitiger und auch analog einsetzbar, habe ich gelesen. Aber da bin ich noch sehr weit davon entfernt.

Hallo Frank, auf den Schienenbus in dieser Ausführung musste ich als Trix-Bahner damals leider verzichten.
Er kam erst viel später ins Programm.
Das war geradezu traurig, denn er war "mein" Transportmittel über viele Jahre (Alster-Nord-Bahn).
Stattdessen gab es den VT 75, der zwar auch nett anzusehen war, aber doch "fremd" auf mich wirkte.

Wie kompliziert analoge Schalttechnik doch sein kann! Sehr interessant!
Verwendest du selbstabschaltende Relais? In meiner "Relais-Probierphase" vor sechzig Jahren ist mir ein Relais durchgebrannt,
weil eine Lok auf einem Kontakt hängengeblieben war. Der Klassiker sozusagen.
Danach war meine Freude an der vielversprechenden Technik etwas gedämpft...

Weiter so tolle Erfolge auf deiner Retroanlage wünscht
Michael

P.S.: Ich finde bei deinen Schaltern das Etikett "Manuell". Muss das nicht "Manuel" heißen oder "Emanuelle"?

Moin,

Freu mich wieder riesig über Euren Zuspruch !

Andreas, mit Deinem Rückenwind sind die drei Lampen nun montiert, sie verbreiten wirklich 60er Jahre Flair.

Karl Josef,
In Dahlhausen gibt's bei Dir um die Ecke, glaub ich, auch noch einen Schienenbus. Überhaupt wohnst Du ja radeltechnisch aus Eisenbahnfansicht im Paradies  ... die Hochbahn durch Mülheim über die Ruhr, die Strecke von Kettwig nach Heiligenhaus und weiter, und das Radwegnetz im Revier schlechthin ... das meiste davon bin ich schon geradelt.

Helmut, genau richtig, ich seh das auch überhaupt nicht eng ! Ich hab nur besonderen Spaß daran, dass uralte Komponenten, die Jahrzehnte einfach nicht weggeworfen wurden, nun irgendwie wieder verwendet werden können.
Zum Beispiel die kleinen blauen Kippschalter, 1x Um : stammen aus einem Matrix-Schaltboard, was ich vor Ewigkeiten mal für einen 4-Kanal Recorder in Verbindung mit einem Mischpult gebastelt hatte. Der Recorder ist längst im Elektrohimmel, das Board lag Ewigkeiten auf dem Dachboden. Habs nun zerlegt und jede Menge Schalter und 6,3er Klinkenbuchsen übrig ...

Michael, "manuell" soll hier von Hand geschaltet bedeuten ...
Die Relais haben keine Endabschaltung, brummen aber sehr laut, wenn sie Dauerkontakt bekommen ... das krieg ich dann irgendwie mit und die Anlage ist ja klein. Trotzdem machen vier Blechzüge mit vielen Schleifern einen Höllenlärm ... gestern lief im Radio Marianne Rosenberg ... und ich habs überhört !!! War nie ein Fan ihrer Lieder oder denen von Howy und den anderen Schlagergrössen ... aber auf NDR 1 gibts zwischendurch, vor allem vormittags, solche Pannen im Programm. Ich wechsel dann gern auf "Rockantenne 70er" ...

Vormittagsgruß von Frank

Fraenkyzuma schrieb:Michael, "manuell" soll hier von Hand geschaltet bedeuten ...

Also Frank, da wäre ich wirklich nie drauf gekommen! Aber Spaß beiseite... ich konnte es wieder mal nicht lassen, ein Witzchen zu machen! Verzeih mir!

Beste Grüße
Michael

... dat hev ick mi genauso denkt ...

Schön' guten Abend,

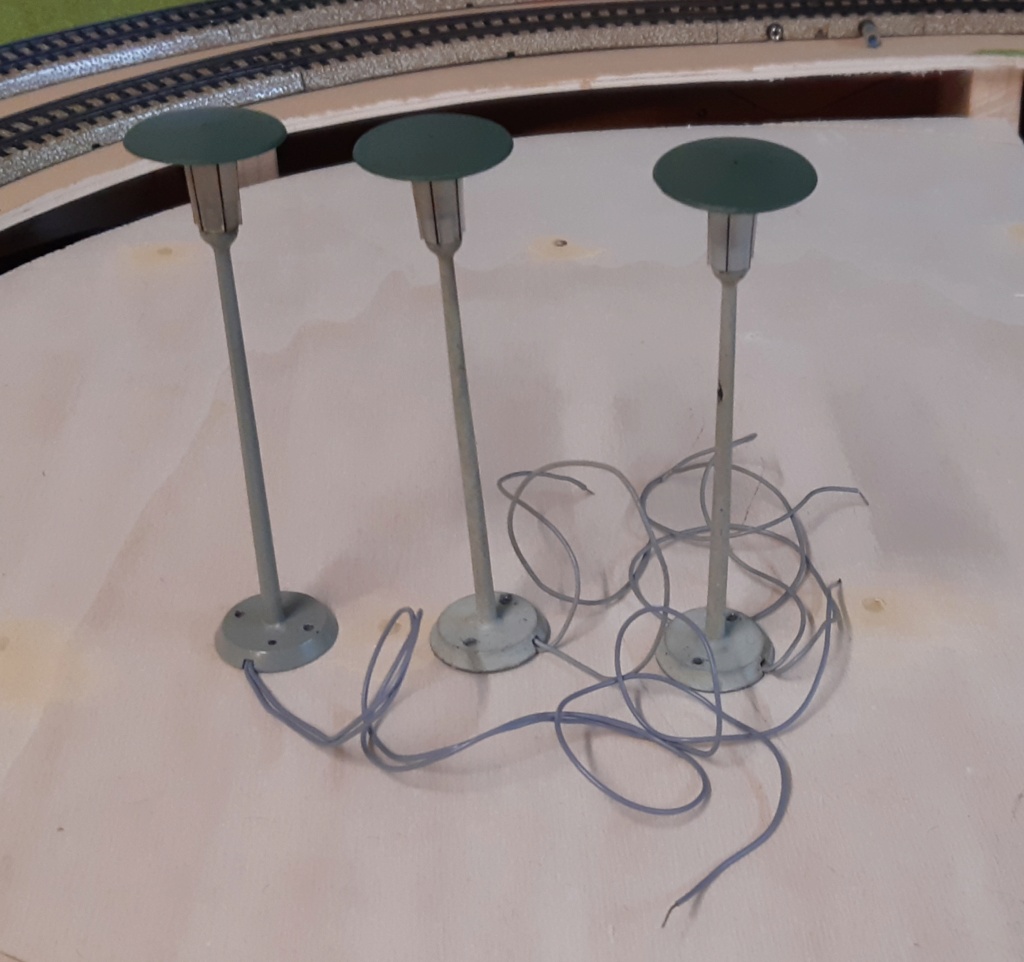

Nun gabs das schon angekündigte Licht auf der Anlage. Die drei Lampen sind montiert und angeschlossen und lassen nun Eindrücke zu, wie das Ganze nur mit Eigenbeleuchtung aussehen könnte.
So sind sie positioniert :



Und so sieht das Ganze bei Dunkelheit aus, wobei mein Handy hier mit seiner Fotofähigkeit etwas überfordert ist :



Zwei Lampen für je 5€ hab ich noch beim Gebrauchthändler geschossen, die dürfen dann eines Tages den Bahnhof oder Strassen beleuchten.



Mussten noch etwas mit Farbe aufgehübscht werden.
Werde nun auf Börsen noch nach weiteren Lampen und vor allem einem alten Lichttrafo ... natürlich mit Blechgehäuse ... schauen. Und einer Windmühle mit so einem Knarz-Faller-Motor im guten Zustand könnte ich auch noch ein neues Zuhause bieten.

Leider ist nun erstmal der "Point of nothing more to löt" erreicht ... werde dieses befürchtete Tief evt. mit Gartenarbeit oder Hand-auf-Katze-legen und tief durchatmen bekämpfen ... der Schaltungskram hat mir Riesenspass gemacht.
Jetzt muss ich mal schauen wie ich eine halbwegs sinnvolle Landschaft plane und hinkriege ... vorm Hinkriegen graut's mir etwas.

Gruß von Frank

da habe ich weniger Bedenken, daß Du das nicht hinbekommst.

Jetzt erst einmal den Kopf durch die Gartenarbeit befreien, dann mit  Hilfe der Mietze entspannen und danach frisch aufgetankt ans Werk.
Bin gespannt für welche Art von Landschaft/Gelände Du Dich entscheiden wirst.

Falls Du Entzugserscheinungen hinsichtlich des Lötens bekommen solltest. Probiere doch Geländer etc. selber aus Draht zusammenzulöten.

Hi zusammen,

neben der ersten Champions League Endspiel Warmspielphase noch kurz Bericht vom gestrigen Beutezug.
Donnerstag stand ich vor verschlossenen Türen beim Holzhausener Gebrauchtmodellbahnhändler ... trotz "offen" Angabe im Internet ... kein Lichttrafo, kein Stöbern nach Lampen oder so.
Gestern dann Mopped gesattelt und nach Hüde zum Dümmer gefahren, wo es auch noch einen freundlichen Neu- und Gebrauchtmodellbahnhändler gibt. Dort gabs auch noch einen Lichttrafo, etwas neuer als die Blechversion, original verpackt und tatsächlich noch völlig unbenutzt. Und zwei Märklinlampen ... etwas auffrischungsbedürftig ... hatte er auch noch, alles zum fairen Kurs.
Die "Beute", die Lampen schon gehübscht :



Die Erklärung im 71er Märklinkatalog, wieviel Belastung was bringt :



Unten im Gestell eine Basisplatte für den Trafo eingebaut, er bleibt fest am Untergestell und wird nicht mit hochgeschwenkt.



So ist er nun eingebaut und übernimmt die gesamte Stromversorgung für Lampen, Weichen und Signale.
Die Fahrtrafos sind mit zwei Loks und Waggonbeleuchtung doch deutlich ausgelastet.





Eingeschaltet wird er über die Verteilerleiste, an der auch die Fahrtrafos hängen :



Ich wunder mich selbst, welchen Versorgungsbedarf diese kleine Anlage hat, aber es ist halt sehr kompakt und ich hab noch Lust weitere Verbraucher ... Licht & Co ... anzuschliessen.

Schönen Abend noch wünscht Frank
