Re: Meine kleine Werkstatt

Beitrag von Blaasi am Mo 05 Dez 2016, 17:58

Winker Hello

Vielen Dank für die tollen Blumen.

@Heiri
Alle in diesem Modell verwendeten Blechteile habe ich selbst auf einer Laseranlage hergestellt.
avatar
Blaasi
Schneidmatten-Virtuose
Schneidmatten-Virtuose

Laune : Tagesformabhängig - meist gut

Nach oben Nach unten

Re: Meine kleine Werkstatt

Beitrag von severato am Mo 05 Dez 2016, 19:15

danke für die info
avatar
severato
Modellbau-Experte
Modellbau-Experte

Laune : frölich

Nach oben Nach unten

Re: Meine kleine Werkstatt

Beitrag von Blaasi am Fr 23 Dez 2016, 15:53

Ich möchte rechtzeitig vor Weihnachten noch schnell einen Zwischenstand einschieben.

Mein kleiner Anbau, der die Gebäudetechnik beherbergen soll, macht kleine Fortschritte.
Der Heizkessel und der Warmwasserspeicher stehen an ihrem Platz und habe ihre Verrohrung bekommen. Die Heizungsrohre in der Halle kommen ja aus dem Boden. Daher gehen auch die Rohre des Heizkessels nach unten. Ein Rohr verbindet den Kessel mit dem Warmwassespeicher der dann oben ein Rohr in Richtung Toilette/Waschraum hat.



Das Abgasrohr des Kessels und das Schornsteinunterteil ist verklebt und auch die Tür ist angeklebt und bis zum Aushärten des Klebers fixiert

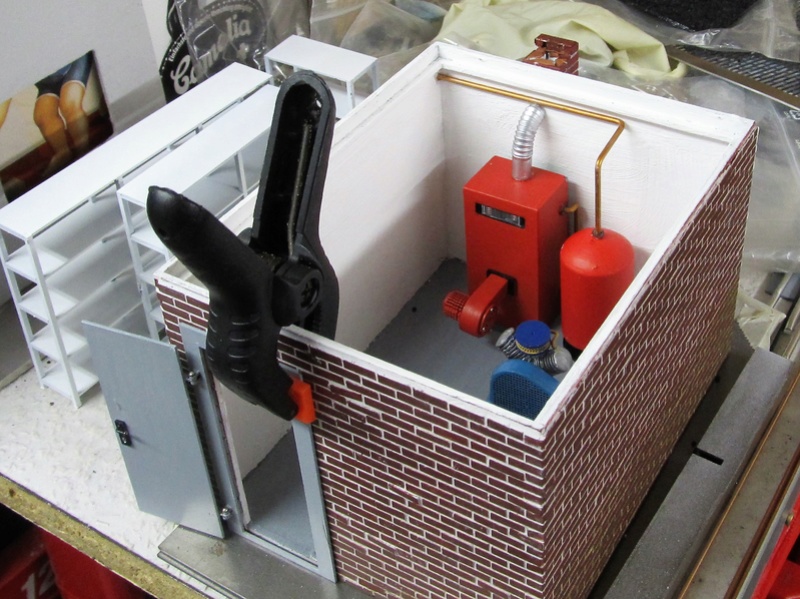

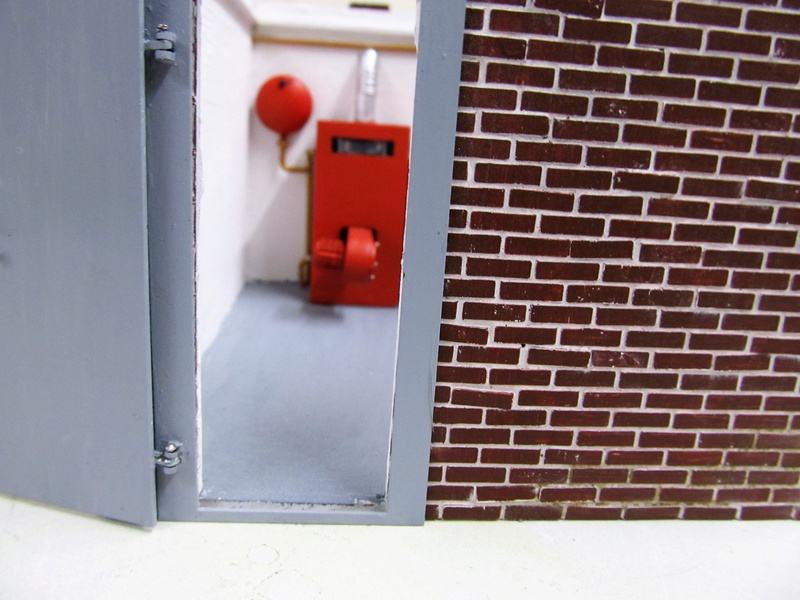

Hier ein Blick durch die geöffnete Tür :




Parallel dazu wird noch an der Tischbohrmaschine herumgefrickelt. Das Bohrfutter habe ich aus einem 4mm Rundholz 'gedrechselt'. Richtig drechseln geht ja anders als nur das Rundholz ins Bohrfutter einzuspannen und mit einer Feile und einem Schleifschwamm versuchen die Form herauszuarbeiten.







Die endgültige Lackierung läßt noch auf sich warten, weil ich noch überlege, den Getriebekasten neu zu machen. Ich finde ihn etwas zu klein - und auch der Motor hängt noch schief dran. Bei der Gelegenheit überdenke ich auch wohl das Bohrfutter noch einmal und versuche mich an Rundmessing und einer richtigen Drehbank zu arbeiten.




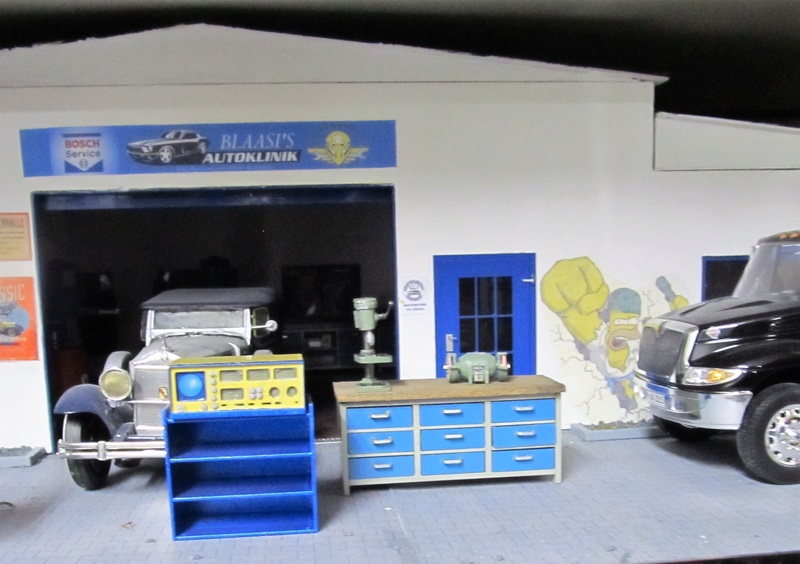

Der Mototester ist inzwischen auch schon etwas weiter :



In der Werkstatt fehl ja auch noch die komplette Verkabelung. Ich weiß zwar noch nicht, wie ich das lösen werde - aber ich versuche mich schon mal an einer Kabelbahn, die kurz unter der Hallendecke an der Wand entlang montiert werden soll :



Wegen der vielen Löcher sind die Teile recht aufwendig und brauchen viel Zeit in der Herstellung. Vielleicht schwenke ich da noch um und verlege nur einen Kabelkanal. Der läßt sich einfacher mit einer Leiste und grauer Farbe darstellen.

Das wärs dann für dieses Jahr. Die Weihnachtszeit gehört der Familie. Ich möchte hiermit allen die mich hier so nett unterstützen ein schönes Weihnachtsfest und ein gesundes neues Jahr wünschen. Bleibt gesund - oder werdet zumindest nicht kranker, als ihr seid (wie mein Sohn zu sagen pflegt)
avatar
Blaasi
Schneidmatten-Virtuose
Schneidmatten-Virtuose

Laune : Tagesformabhängig - meist gut

Nach oben Nach unten

Re: Meine kleine Werkstatt

Beitrag von severato am Fr 23 Dez 2016, 19:01

wie immer eine tolle arbeit.
avatar
severato
Modellbau-Experte
Modellbau-Experte

Laune : frölich

Nach oben Nach unten

Re: Meine kleine Werkstatt

Beitrag von kaewwantha am Fr 23 Dez 2016, 20:21

Hallo Reinhard,
das sieht umwerfend aus was Du gebaut hast.
Darf ich Dir noch einen Typ geben, stell neben dem Kessel noch ein Ausdehnungsgefäß auf, damit die Heizung abgesichert ist.
avatar
kaewwantha
Moderator
Moderator

Laune : Immer zu gut

Nach oben Nach unten

Re: Meine kleine Werkstatt

Beitrag von Blaasi am Sa 24 Dez 2016, 08:34

@ Heiri
Danke für den netten Kommentar

@ Helmut
Danke für den Tip. An den Behälter habe ich nicht gedacht - mir war nur hinterher eingefallen, daß da noch die Umwälzpumpe fehlt. Vorbildfotos habe ich mir ja ziemlich gleichzeitig mit dem Ölbrenner angesehen und dann irgendwie verdrängt. Ich muß da wohl noch etwas tun, bevor ich den Kompressor einbaue - sonst wird das für meine Wurstfinger zu eng da drinnen.
avatar
Blaasi
Schneidmatten-Virtuose
Schneidmatten-Virtuose

Laune : Tagesformabhängig - meist gut

Nach oben Nach unten

Re: Meine kleine Werkstatt

Beitrag von Blaasi am So 26 Feb 2017, 16:55

Winker Hello

Puh - schon wieder zwei Monate her, seit ich das letzte Mal etwas gepostet habe - wie die Zeit vergeht. Aber ich hatte ziemlich viel um die Ohren und bin kaum zum Basteln gekommen. Dafür kommt jetzt wieder mal etwas mehr.

Die Umwälzpumpe fehlt immer noch, aber der Ausgleichbehälter hängt schon mal an der Wand. Ich habe (wie immer) auf mein gewünschtes Objekt der Begierde gegoogelt und wurde hier fündig

Code:
http://heizung-ab-lager.at/de/heizung-zubehoer/ausdehnungsgefaess-eder

Ich habe mich für die 50 Liter Variante entschieden und bei mir sieht das dann so aus :

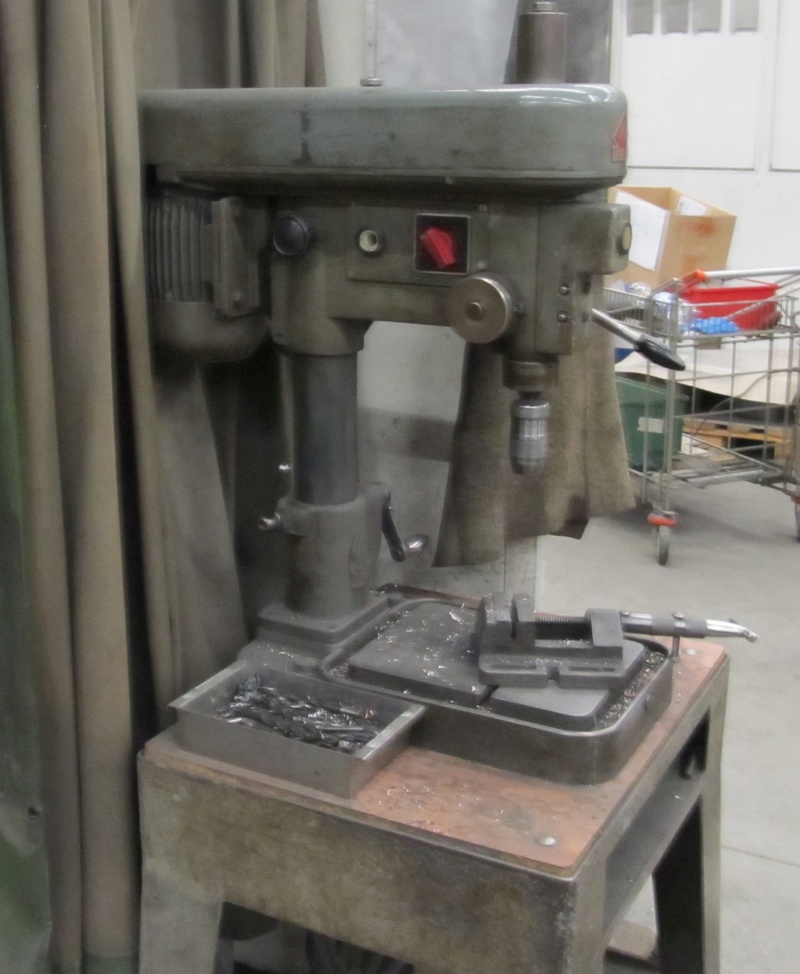

Ich habe mich ja entschieden eine Tischbohrmaschine in die Werkstatt zu stellen. Bei uns in der Schlosserei fiel mein Blick dann auf dieses Stilleben :



Der Blick ging dann hierhin :

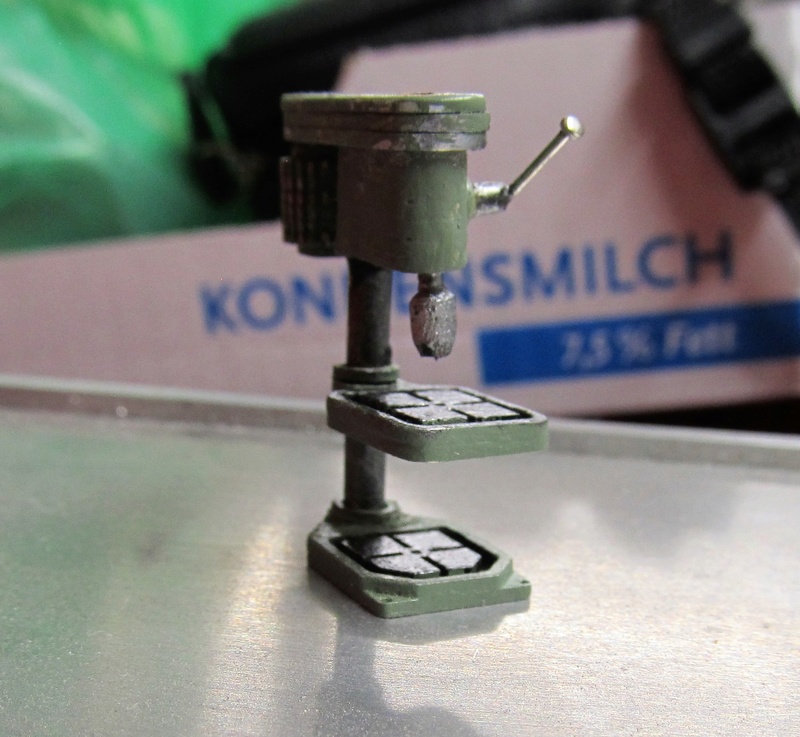

Die Bohrmaschine ist zwar noch nicht ganz fertig, weil ich mit dem Bohrfutter noch nicht zufrieden bin und noch keine Abhilfe in Sicht ist. Aber der Maschinenschraubstock hat dann doch gereizt. Das Problem dabei sind die Maße und wie ich die kleinen Teile brauchbar aus der Maschine bekomme. Ich habe mich dann für 1 mm Stahlblech entschieden und meine Teile wie bei einem Plastik-Modellbausatz zu kleinen 'Gießästen' zusammengefaßt.

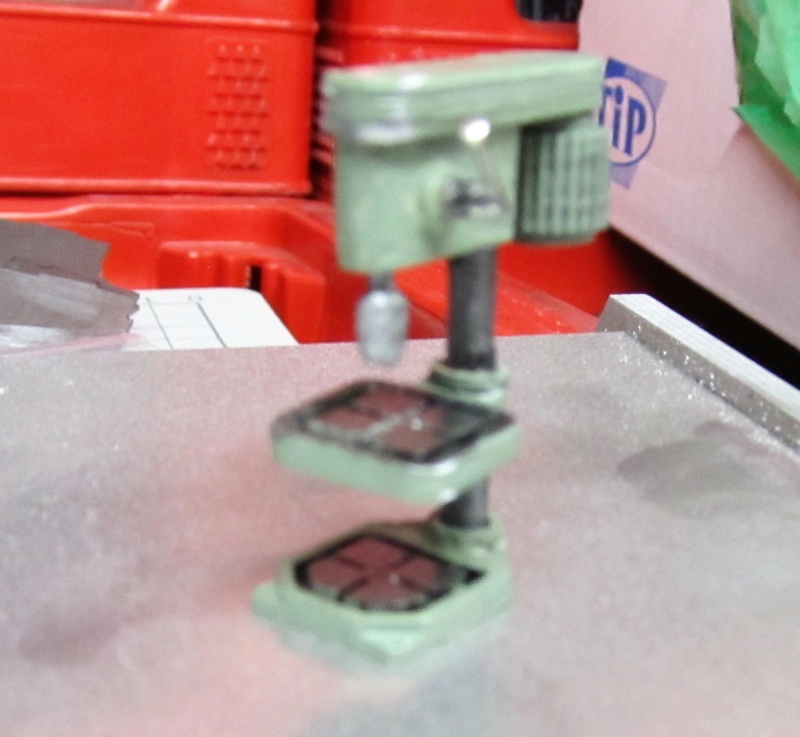

Als Größenvergleich mag hier die Stecknadel dienen. Die Grundplatte ist 6x8 mm 'groß' Hier noch ein Bild mit Wattestäbchen als Größenvergleich :

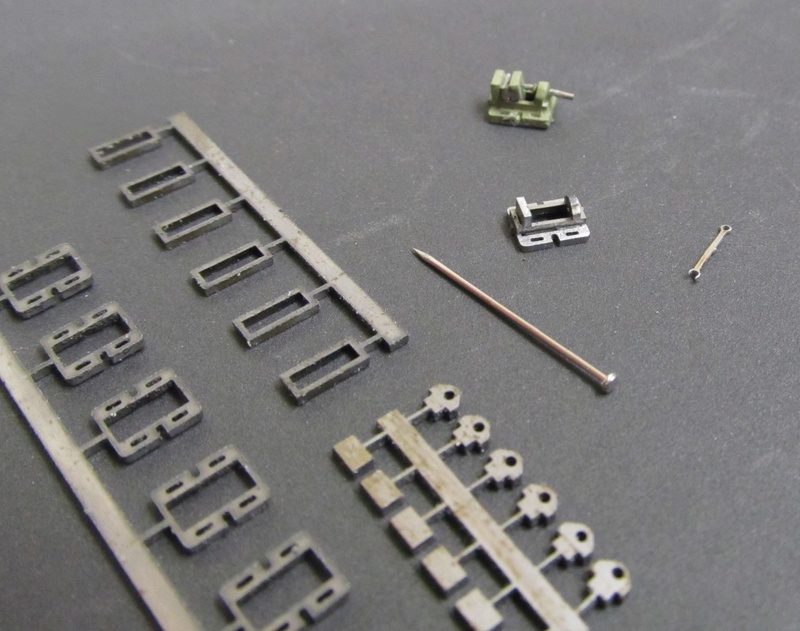

Der Maschinenschraubstock ist auch nur der erste Versuch. Ich habe die Backen neu gestaltet und bin bei der Blechstärke auf 0,75 mm heruntergegangen. Die lose Backe ist jetzt aus Edelstahl und wenn alles klappt wird sie auch im Modell beweglich.Der unlackierte Schraubstock neben der Stecknadel ist schon aus den neuen Teilen. Rechts im Bild ist auch noch ein erster Versuch zu sehen, einen Ringgabelschlüssel SW17 aus 0,4 mm Federstahl auszulasern.

Nebenbei werden vorhandene Teile auch nochmal überarbeitet.

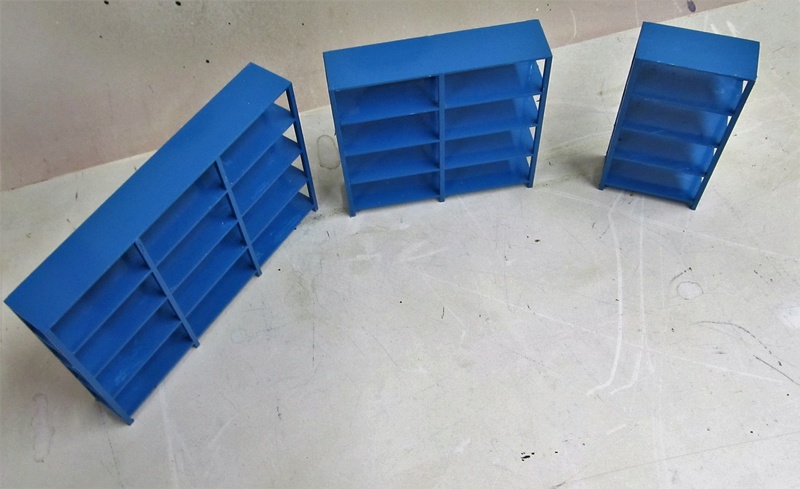

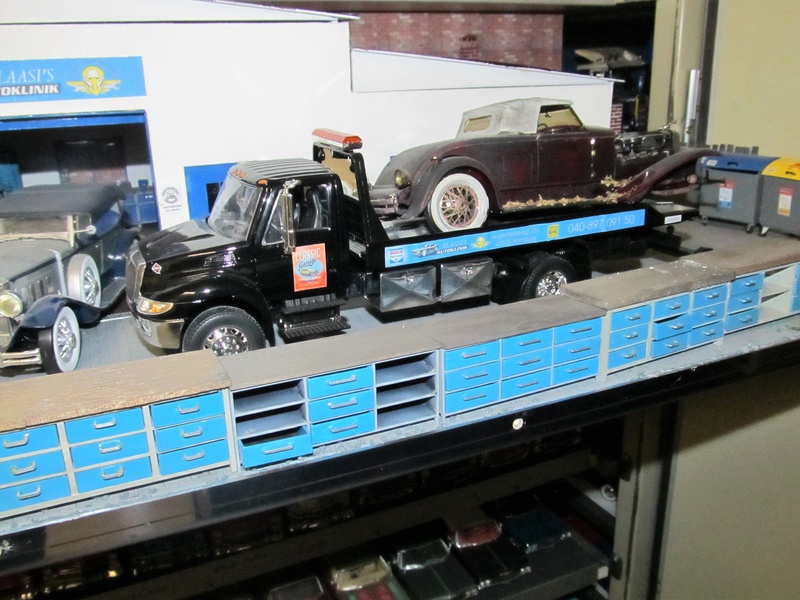

Hier habe ich neue Regale gebaut. Die Stützen sind aus 2mm Stahlblech, die Regalböden nur halb so dick.





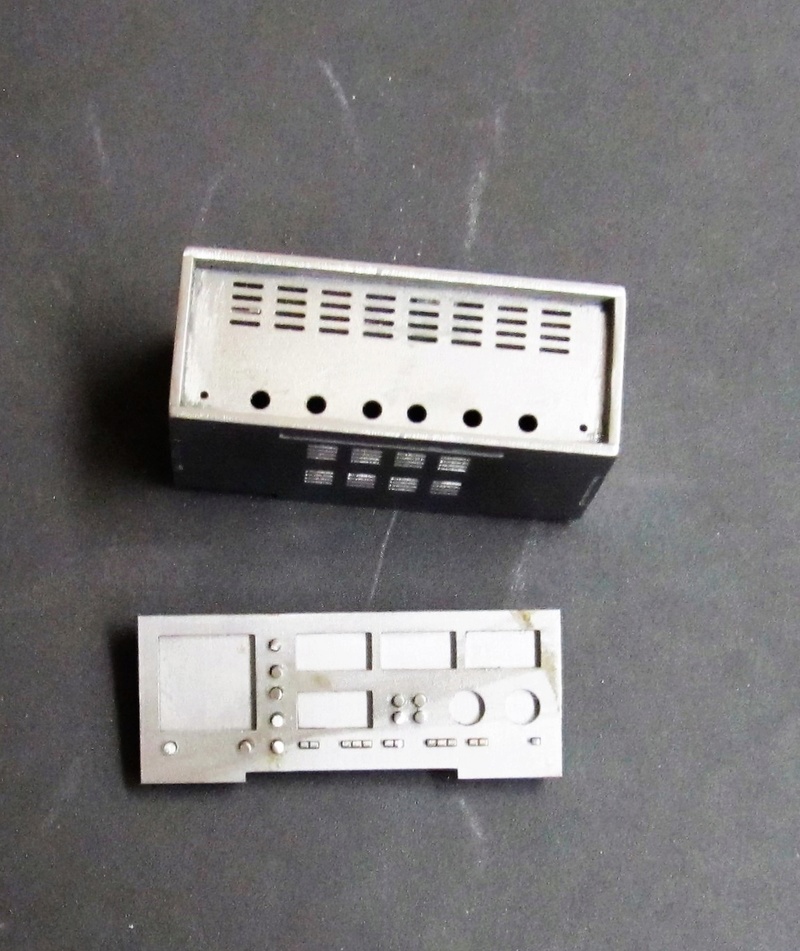

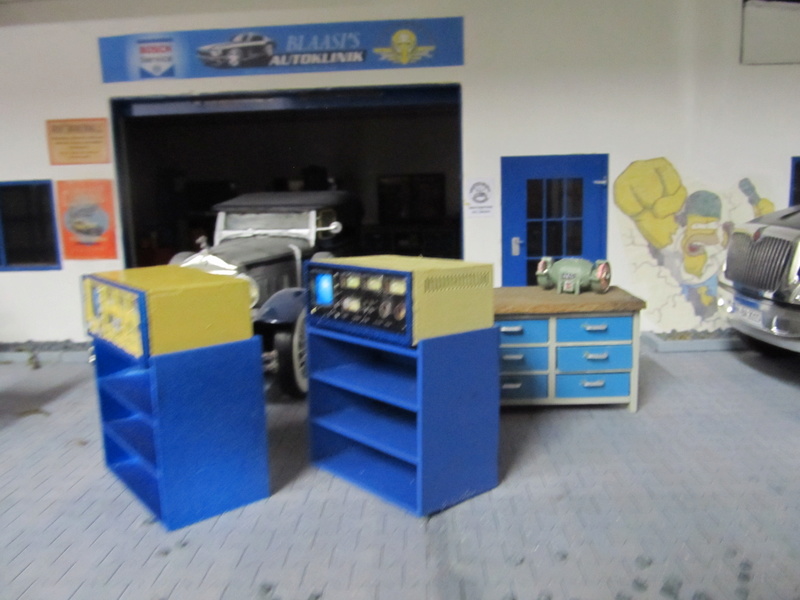

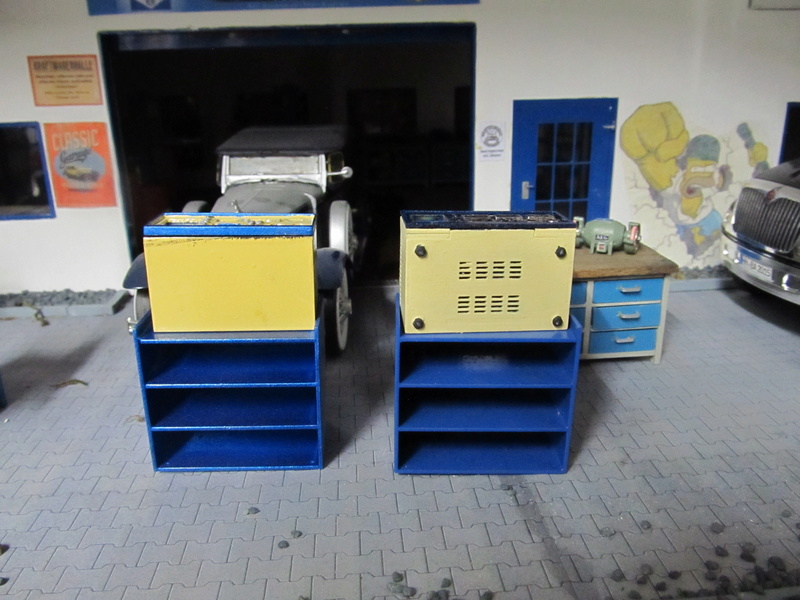

Auch den Motortester hat es erwischt - hier ist eigentlich alles beim Alten. Ich habe nur Luftschlitze (0,5x4mm) in Rückwand, Deckel und Boden und einige runde Löcher in der Rückwand (als Kabelanschlüsse) hinzugefügt.



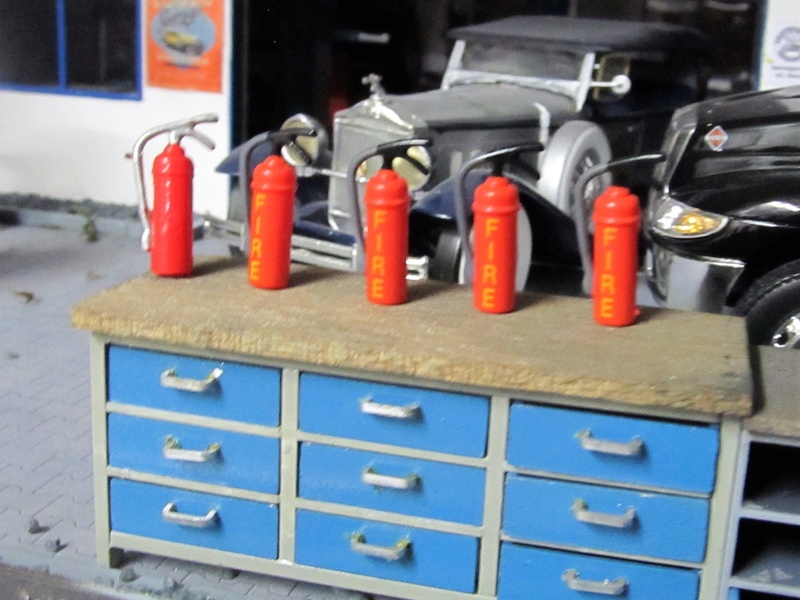

Die Werkbänke sind ebenfalls neu. Statt der bisher 9 Schubladen habe ich jetzt nur noch drei und dafür zwei Türen und ein offenes Fach darunter. Hier die ersten Bilder der beiden im Bau befindlichen Teile.



Eine Tür fehlt noch und die eine ist nur provisorisch mit einer Stecknadel zur Paßprobe fixiert.



Die Schubladen sind aus jeweils 6 Blechen mit dem Lötkolben weichgelötet (ein Teil fehlt auf dem Bild)



Diese Blechteile ergeben einen Spind :



Der linke ist gerade frisch gelötet - der rechte ist schon weiterbearbeitet:





Hier noch die Türen - rechts ein 'Spritzling' mit den Griffen. Für den Spind und die Werkbänke sind die Griffe aus Edelstahl und werden erst nach der Lackierung eingeklebt.



Und so liegen die Teile gerade im Keller und trocknen :

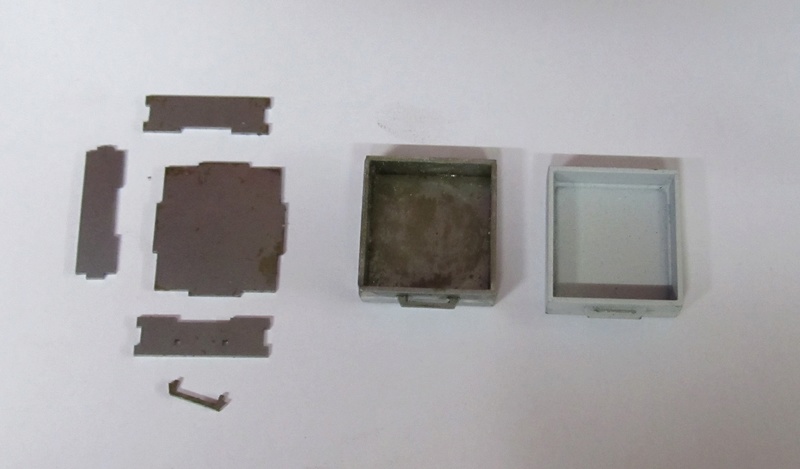

Bei dem Bild mit den Einzelteilen der Schubladen sind die Griffe noch aus Stahlblech und wurden eingelötet. Dabei habe ich zuerst den Griff in die Front eingelötet und anschließend die Innenseite nachgearbeitet. danach wurde dann die Schublade in einer kleinen Vorrichtung zusammengelötet. Als mir dann beim Zusammenlöten der Schublade die ersten Griffe herausgefallen sind , habe ich auf Edelstahl und einkleben umgestellt. Da ist wohl beim Löten zuviel Wärme ind die Frontplatte gekommen.

Das soll für heute erstmal genug sein - aber wie immer : Fortsetzung folgt
