HEGI Jaguar C66 Motoryacht

Doooooch ---------- beim nächsten Stammeltisch ---











(.....dir helf i scho nei in die Schlabbm...)

Bauen........... nicht Quatschen......... Bauen!!!!!

Hetz' mich nicht, John! Ich bin gerade am Nachdenken...

       ------------------ denken !!

Sonst geht´s dir aber gut ---- oder ----- alter Schlaaferer......

Sooo, seid Ihr auch alle schon im Bettchen? So ist's brav...

Kurz noch ein paar Lötarbeiten:

Die beiden Energie-Riegel bekamen je eine XT90 Buchse verpaßt...


...und werden mit dieser Eigenkonstruktion eines Parallelschaltekabels verbunden (Spannung bleibt gleich, Kapazität verdoppelt sich, also 14,8V / 10400 mAh)

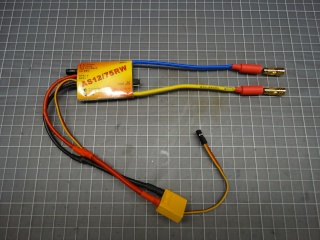

Auch der V/R -Regler für die beiden Außenmotoren...                ...und der Vorwärtsregler für den Mittelmotor...


wurden mit entspr. XT90 Steckern ausgerüstet.

Motorausgangsseitig sind 7 mm Goldkontaktbuchsen/-stecker bei beiden Reglern verlötet. Damit kann man im Fall der Fälle ganz easy die Laufrichtung des Motors umkehren.

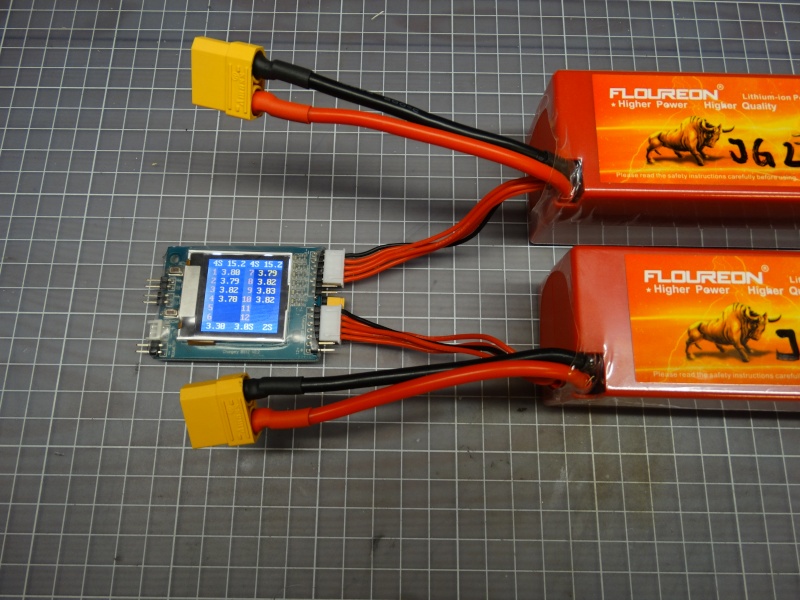

Um die Lipos überwachen zu können kommt dieses Teil hier zum Einsatz.
Damit können bis zu 2 Lipos einzeln überwacht werden mit Anzeige der Zellenspannungen auf einem Farb-LCD Display. Auch können die Unterspannungsgrenzen
programmiert werden über 2 Taster. Es besteht außerdem die Möglichkeit der Alarmierung über einen sauhellen LED-Blitzer oder über eine schrecklich laute Tröte die man unmöglich überhören kann; auch nicht wenn der Kahn etwas weiter weg ist.




Und jetz' nix wie ab zum Matratzenhorchdienst...

super Sache
danke für das Referat
so klappt das mit den lipos
mfg günther

Interessante Sache Gerhard!

Für die Unwissenden.... die XT 90 Buchsen sind die gelben Stecker

John-H. schrieb:Interessante Sache Gerhard!

Für die Unwissenden.... die XT 90 Buchsen sind die gelben Stecker

Servus John,

XT90 bezeichnet das gesamte Stecksystem; hier gibt's natürlich "Männchen" und "Weibchen", also Stecker und Buchsen wie bei allen Systemen.

Hier gibt's einen guten Link der die verschiedenen Arten an Stecksystemen ganz gut aufzeigt, finde ich.
Guggd Ihr mal:
Seite 1

Code:

http://www.elektromodellflug.de/oldpage/hochstromst/hochstromstecker.htm

Seite 2

Code:

http://www.elektromodellflug.de/hochstrom-st.-bu..html

UND: Ich hab's gewagt und ein kleines Video gedreht um meine Stromversorgung ganz kurz vorzustellen. Lädt gerade hoch; kann sich nur noch um Stunden handeln...

Bacardi-Joe schrieb:

Hey Harddl ----

Hast du mal ´n Link zu dem Teilchen hier ??? .....................

Das schaut ja richtig interessant aus.....

schon mal.....

Danke für die Links Gerhard, sehr informativ!

rc-radi schrieb:
Hey Harddl ----

Hast du mal ´n Link zu dem Teilchen hier ??? .....................

Das schaut ja richtig interessant aus.....

schon mal.....

OK, auf vielfachen Wunsch einer einzelnen informationsbegierigen Person ( ) hier mal einige Links zum LiPo-Wächter:

Code:

https://www.rc-hangar15.de/MTTEC:.:105.html

Code:

http://www.west-rc.de/MTTEC-Lipo-Waechter-BS12-V22-Einzelzellenueberwachung-Display-dual-Summer

Code:

http://www.helicoach-shop.de/Elektro-Zubehoer/Zell-Ueberwachung/MTTEC-Lipo-Waechter-BS12-V2-2---Einzelzellenueberwachung---Display---dual-Summer.html

Code:

http://www.mttec.de/MTTEC-Lipo-Waechter-BS12-V22-Einzelzellenueberwachung-Display-dual-Summer

Aktuell lieferbar ist das Teilchen offensichtlich im Moment bei keinem der Anbieter...

Jetzt kommt das angekündigte Demo-Video der "Starkstrom"-Verkabelung meiner Jaguar:
Bitte habt Nachsicht mit meinem Erstlingswerk und kichert nicht sooo viel...



Have Fun...

Ja, symphatische Stimme haste!

Muß mal bei der GEMA fragen ob ich an deinen Einnahmen beleigt werden kann,
da du mich ja namentlich geoutet hast!

Laut Datenblatt halten die XT90 85A Dauerstrom!

Aber du hast das wirklich Idiotensicher also auch für mich und Herbert erklärt!

John-H. schrieb:

Aber du hast das wirklich Idiotensicher, also auch für mich und Herbert, erklärt!

John !!! Musst du uns beide als "Idis" hinstellen ?? -----

Egal, mir macht´s nix aus und du hast dich selber geoutet.........
----------------------------------------------------------

Nein, das Video von Gerhard ist wirklich hilfreich,   ...........................auch für Stromidis..........

Gerhard ---

Hallo Gerhard,
vielen Dank für die ausführliche Information. Die Modellvorstellung mit dem Video war sehr gut erklärt.

Gruß Helmut

Mahlzeit Männers!

@John + Herbie: Nana, jetzt stellt mal Euer (Modellbau-) Licht nicht sooo unter den Scheffel...ich wollte ja eigentlich auch nur kurz die XT90 Steckverbindung zeigen. Daß daraus so ein "Aufg'schau" entsteht iss' mir ja schon fast wieder peinlich (...aber nur fast...)
Hey John: Wenn man für sowas Geld bekommt von der GEMA dann mach' ich ab sofort jeden Tag ein Pfiideo und erwähne Dich jedesmal mit Namen. Dann finanzieren wir unsere Modelle sozusagen mit unserer eigenen Daily Soap!
OK Herbert, Du darfst auch mitspielen (vielleicht im Werbeblock...)

So, jetzt wieder zurück zur Realität. Es steht an:
Akkuhalterung, Aufnahme für die Elektronik, Motorverkabelung, Trockentest der Regler, Wanne füllen für den ersten Schwimmtest, eine Riesensauerei veranstalten im Bad und alles wieder aufputzen bevor das beste aller Frauchen darauf aufmerksam wird und mich maßregelt...

So long...

Bacardi-Joe schrieb:Mahlzeit Männers!

@John + Herbie: Nana, jetzt stellt mal Euer (Modellbau-) Licht nicht sooo unter den Scheffel...

Gerhard, ich stelle nichts unter den Scheffel,
ich habe von Lipo´s überhaupt keine Ahnung,
da ich in der Regel mit Pb Akkus arbeite.

Aber solche Info´s wie die von dir wird bei mir immer abgespeichert, man weiß ja nie wofür und wann man sie mal braucht!

Also das mit dem "Licht unter den Scheffel stellen" --- das lass ich jetzt mal unkommentiert; ich denke da jeder hat so seine "Juwelen" in der Schublade.
Der eine dies -- der andere das ! Was der eine net weiß, hat der andere im Hirn......oder auch zur Hand.

Aber lieber Herr Schnaps-Joe, dass DU mich nur für den Werbeblock einsetzen willst.......hm, könnt hinhau´n !
Stell dir vor : ein Werbespot im schönsten Nürnberger Dialekt -----  --- ich hau mich wech....

In diesem Sinne -----

Den könnte man aber nur im Franken TV bringen, oder mit untertiteln im übrigen Rest
Mfg günther

Scho !!!

Interessant gemacht , Dein Video aber ich darf Dir / Euch verraten , 4mm Goldskontacktstecker vertragen auch locker 150A Strom , hab ich seit Jahren in meinen Helis und nie Probleme , auch Top Piloten fliegen die Dinger und die sprengen die 200A Allerdings ist bei den Goldkontaktsteckern auch kein Plastik drum , nur Schrumpfschlauch aber das nur mal kurz am Rande

Das glaub' ich Dir auf's Wort, Basti!
Ich hab' die XT90 auch deswegen genommen weil die Dinger einfach und sicher zu handeln sind beim Löten und Stecken/Ziehen. Da hat man was zwischen den Fingern ohne Angst haben zu müssen beim nächsten ausstöpseln gleich das angelötete Kabel mit abzureißen.
Die 85A sind die Herstellerangaben; verkraften tun die Dinger sicherlich noch einiges mehr. Und eine Nummer zu groß ist immer besser als irgendwann einen schleichenden Kabel- oder Steckerbrand hinnehmen zu müssen  . Bei Strömen jenseits der 200A kommt's dann sicher auch noch auf den Kabel- bzw. Litzenquerschnitt an. Aber das weißt Du als Helipilot besser als ich.
Ich wundere mich sowieso was aktuell alles möglich ist im Bereich der RC-Stromversorgung. Wenn ich da an meine Anfängerzeit in den späten 70ern denke... ohjeohje...

Och Du , so berauschend war meine Anfangszeit in den 80ern auch nicht , da war auch noch vieles groß, teuer und hat nicht do gut funktioniert , meist waren noch die mechanischen Fahrtenregler in etlichen Modellen dabei , dagegen ist das heut zu Tage Alles Pille Palle

Richtig ..... Bigger is Better , wollte ja nur mal erwähnt haben

Naamd Männers!
Das kleine hat wieder etwas gesammelt und ich hab's sofort in meine Jaguar verbaut (noch nicht ganz...)

Ein paar Plexiglasreste passend zugeschnitten, entgratet, etwas geschliffen und zusammengeklebt.




Und was soll das jetzt

Na klar, eine Akkuhalterung:
(Fast) perfekt angepaßt an die beiden 4S-Lipos:




Fixiert werden die Energieriegel mit einem Gummigewebeband mit Klettverschluss.
Das paßt genau in die Aussparungen an der Akkuhalterung und hält bombenfest.


Die erste "Sitzprobe" im Rumpf:




Paßt, wackelt und hat Luft...


Jetzt noch etwas 2K-Kleber anrühren und hinein damit...

Und jetz' nix wie hin zum...
