Beitrag von Robert_K am Do 02 Okt 2014, 22:43

Hallo zusammen,

seit einigen Jahren haben wir hier in Nürnberg unseren Schifflasbauerstammtisch.

Da ich gerne mit meinen Modellbaukollegen auch zum See fahren würde und gemeinsam unserem Hobby frönen würde was in letzter Zeit sehr spärlich ausfällt habe ich mich nun doch entschlossen hier meinen Baubericht mit Euch allen zu teilen.

Ich meine nur wenn wir miteinander an und für unser Hobby da sind kann da eine gute Gemeinschaft entstehen.  Foreenmusketier

Da ich gesehen habe dass hier doch einige Holzbootfans dabei sind geht's los.

Meine Baustelle habe ich vor längerer Zeit schon angefangen und werde hier zügig Infos einstellen bis zum aktuellen Baufortschritt.

Lange nur davon geträumt und nun geht's los.

mein Projekt --- La Dolce Vita (m)eine Retrojacht in Mahagoni

Modellmaße M1:10 +++ länge ca.120 cm +++ 2 Motoren


so gings los

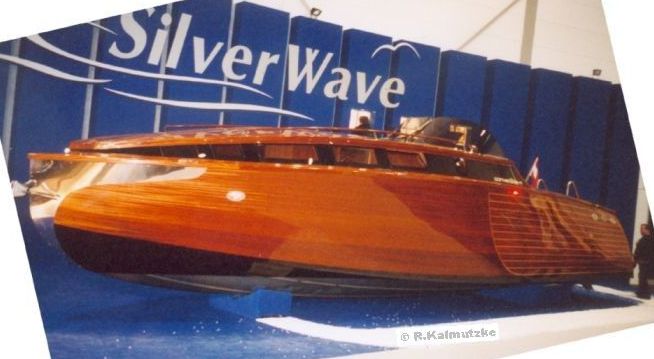

La dolce vita -- Retrojacht  Con_M_RK_2004

das  Original  im Jahr 2004  auf der  BOOT  in  Düsseldorf

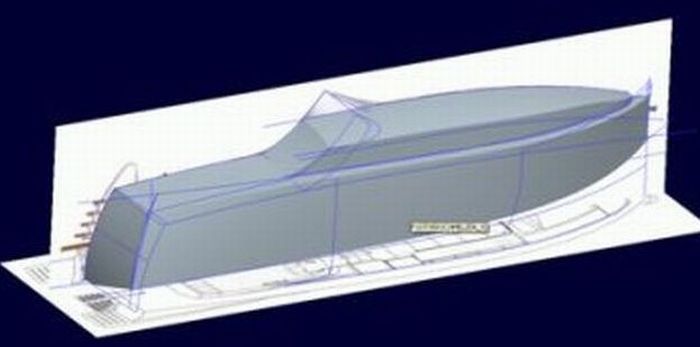

La dolce vita -- Retrojacht  Conv_M_Plan_RK

und los geht´s  mit dem  konstruieren
ich hatte zwei Ansichten des Bootes der Firma im wewewe gefunden  und meine Fotos die ich auf der Messe gemacht habe als grundlage

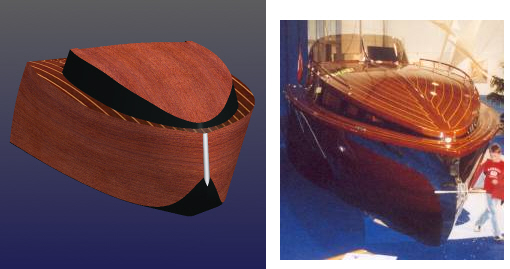

La dolce vita -- Retrojacht  Bugvergleich_RK

Test  des  Bugbereiches, passt noch nicht so ganz ...

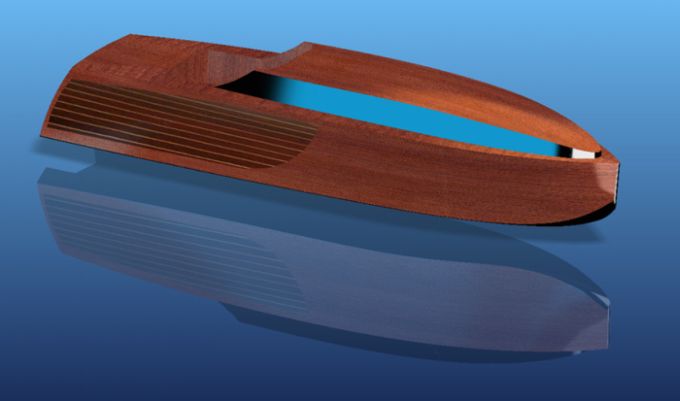

La dolce vita -- Retrojacht  Rumpf_test

Test des  Rumpfes.  Ansicht mit Spiegelung damit die Form besser geprüft werden kann

La dolce vita -- Retrojacht  Spantgeruest_CM_RK_01

Spantengerippe  in  3D.  sieht schon ganz gut aus

La dolce vita -- Retrojacht  SCM_RK_05

und nach langer Zeit am  PC  endlich das Ergebnis in Holz.

sodele das wars edza erschdmol.  Fortsetzung folgt wenn Ihr wollt
Grüße aus Nürnberg
Robert Winker 3
Robert_K
Robert_K
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

La dolce vita -- Retrojacht  Empty Re: La dolce vita -- Retrojacht

Beitrag von John-H. am Do 02 Okt 2014, 23:09

Hallo Robert,
schön das mal was aus deiner Yacht Schmiede kommt.
Die Form deiner La Dolce Vita sieht richtig schnittig aus.
Ich bin echt gespannt wie es weiter geht,
so eine Mahagoni Yacht verlangt ja nach einer besonderen Sorgfalt beim Bau,
und der Maßstab hält bestimmt einige Details bereit! Very Happy
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

La dolce vita -- Retrojacht  Empty Re: La dolce vita -- Retrojacht

Beitrag von Straßenbahner am Fr 03 Okt 2014, 01:07

Hallo Robert,
jetzt bin ich aber platt, was Du da hervorzauberst. Werde den Bau natürlich mit großer Interesse verfolgen, also auf geht's zur 1. Runde.
La dolce vita -- Retrojacht  Smili144

Gruß Helmut
Straßenbahner
Straßenbahner
Lupenbesitzer
Lupenbesitzer


Nach oben Nach unten

La dolce vita -- Retrojacht  Empty Re: La dolce vita -- Retrojacht

Beitrag von gipsy the barbet am Fr 03 Okt 2014, 08:51

Tolles Projekt Robert Very Happy
da werd ich mal Platz nehmen Very Happy
gipsy the barbet
gipsy the barbet
Modellbaumeister
Modellbaumeister


Nach oben Nach unten

La dolce vita -- Retrojacht  Empty Re: La dolce vita -- Retrojacht

Beitrag von kaewwantha am Fr 03 Okt 2014, 09:28

Hallo Robert,
ich bin ja nicht unbedingt der große Yacht Fan aber da werde ich mich dazu gesellen.
Die Konstruktion am PC sieht schon sehr gut aus.
kaewwantha
kaewwantha
Moderator
Moderator


Nach oben Nach unten

La dolce vita -- Retrojacht  Empty Re: La dolce vita -- Retrojacht

Beitrag von Cpt. Tom am Fr 03 Okt 2014, 19:14

Na da werde ich doch auch mal Platz nehmen und bin sehr gespannt wie es weiter geht. Ich habe schon mit Mahagoni gearbeitet und weiß daher das es schwer zu bearbeiten ist. Viel Spaß beim bauen.
Cpt. Tom
Cpt. Tom
Allesleser
Allesleser


Nach oben Nach unten

La dolce vita -- Retrojacht  Empty Re: La dolce vita -- Retrojacht

Beitrag von T-Rex 550 am Fr 03 Okt 2014, 21:49

huuiii , sieht nach nem heissen flitzer aus , bin gespannt Cool
T-Rex 550
T-Rex 550
Superkleber
Superkleber


Nach oben Nach unten

La dolce vita -- Retrojacht  Empty Re: La dolce vita -- Retrojacht

Beitrag von waterspeed am Fr 03 Okt 2014, 23:01

Moin Robert,

...WOW !! Das ist doch mal ein Projekt!  Da lacht das Herz des "Holzmodellmauers"!2 Daumen

Bestimmt kommen von mir da einige Fragen. Stell dich schon mal darauf ein! sunny
waterspeed
waterspeed
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

La dolce vita -- Retrojacht  Empty Re: La dolce vita -- Retrojacht

Beitrag von Robert_K am Fr 03 Okt 2014, 23:37

na dann werd ich mal loslegen.
das CAD-Modell ist fast  fertig  und gefällt mir schon ganz gut.

La dolce vita -- Retrojacht  CM_Robert_20130228

der Rumpf   zum Testen zusammengesteckt   und   uuups  da fehlt doch was !?!

habe ich doch glatt vergessen den Spant Nr. 7  mitzuschicken ... na ja  kann passieren.

La dolce vita -- Retrojacht  100_2859

La dolce vita -- Retrojacht  100_2863

also nachbestellt.

Da der Trockentest gut geklappt hat  wurden die Spanten im Heckbereich mit Holzleim verklebt und der Rest erst mal gesteckt.
Die Heckpartie sieht schon ganz o.k. aus.

La dolce vita -- Retrojacht  K3_100_2869

La dolce vita -- Retrojacht  K3_100_2871

alles schön zusammengespannt damit es auch gut passt

dann wurden die Spanten geklebt.

La dolce vita -- Retrojacht  K4_100_2878

alles schön zusammengespannt damit es auch gut passt

La dolce vita -- Retrojacht  K4_100_2881

An den Ecken und am Bug habe ich noch Verstärkungen angeklebt.
Nach dem Durchtrocknen werden die dann verschliffen.

La dolce vita -- Retrojacht  K4_100_2890

La dolce vita -- Retrojacht  K4_100_2891


So sah das dann aus


Grüße aus Nürnberg
Robert Winker 3
Robert_K
Robert_K
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

La dolce vita -- Retrojacht  Empty Re: La dolce vita -- Retrojacht

Beitrag von kaewwantha am Sa 04 Okt 2014, 10:37

Hallo Robert,
das Spanten Gerüst sieht schon ganz gut aus.
kaewwantha
kaewwantha
Moderator
Moderator


Nach oben Nach unten

La dolce vita -- Retrojacht  Empty Re: La dolce vita -- Retrojacht

Beitrag von waterspeed am Sa 04 Okt 2014, 22:50

Moin Robert,

hast du die Spanten gefräst, oder ausgesägt?
Sehen jedenfalls sehr sauber aus.
waterspeed
waterspeed
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

La dolce vita -- Retrojacht  Empty Re: La dolce vita -- Retrojacht

Beitrag von Robert_K am Sa 04 Okt 2014, 23:52

@ Waterspeed   die Spanten habe ich um meinen Ehefrieden zu bewahren von einem Freund fräsen lassen.


und weiter geht's    erst mal die Verstärkungen an Bug und Heck beigeschliffen.

dann ging es weiter mit den Leisten.

La dolce vita -- Retrojacht  K6_100_2895

bevor ich die Leisten geklebt habe, wurden die Rundungen immer über Nacht mit nassen Stoffresten gewässert / entspannt.
dann gut durchtrocknen lassen  und kleben

La dolce vita -- Retrojacht  K6_100_2930

La dolce vita -- Retrojacht  K6_100_2933

La dolce vita -- Retrojacht  K6_100_2934

dann die Leisten geschliffenen und überprüft.

La dolce vita -- Retrojacht  K6_100_2909

La dolce vita -- Retrojacht  K6_100_2925

La dolce vita -- Retrojacht  K6_100_2936

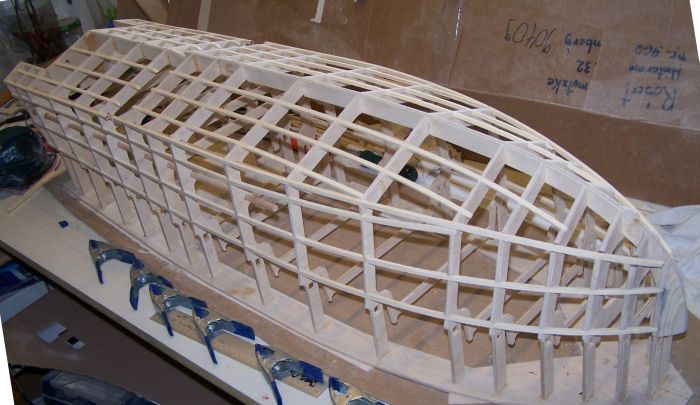

La dolce vita -- Retrojacht  K6_100_2937a

so sah das dann aus

Grüße aus Nürnberg
Robert    Winker 3
Robert_K
Robert_K
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

La dolce vita -- Retrojacht  Empty Re: La dolce vita -- Retrojacht

Beitrag von John-H. am Sa 04 Okt 2014, 23:59

Das Spantengerüst sieht klasse aus Robert! Bravo
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

La dolce vita -- Retrojacht  Empty Re: La dolce vita -- Retrojacht

Beitrag von Heiko72 am So 05 Okt 2014, 00:08

Hi Robert, ein klasse Boot hast du da und dein Spanntgerüst sieht super aus. Welche Abmessungen hat das Boot?
Heiko72
Heiko72
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

La dolce vita -- Retrojacht  Empty Re: La dolce vita -- Retrojacht

Beitrag von kaewwantha am So 05 Okt 2014, 09:05

Hallo Robert,
das sieht ja schon Hervorragend aus.
kaewwantha
kaewwantha
Moderator
Moderator


Nach oben Nach unten

La dolce vita -- Retrojacht  Empty Re: La dolce vita -- Retrojacht

Beitrag von rc-radi am So 05 Okt 2014, 10:05

Heiko72 schrieb:Hi Robert, ein klasse Boot hast du da und dein Spanntgerüst sieht super aus. Welche Abmessungen hat das Boot?

Ist doch ganz einfach.......... Pfeffer
Guckst du ersten Beitrag von Robert :

"Modellmaße M1:10 +++ länge ca.120 cm +++ 2 Motoren"

Alles ok ? --- Frecher Smilie
rc-radi
rc-radi
Modellbaumeister
Modellbaumeister


Nach oben Nach unten

La dolce vita -- Retrojacht  Empty Re: La dolce vita -- Retrojacht

Beitrag von Robert_K am So 05 Okt 2014, 16:33

@alle   ----   Danke für Euer  Lob und freut mich dass das hier einigen Modellbauern gefällt.

dafür dass das meine erste Konstruktion und  Bau  (m)eines Modells ist bin ich ganz zufrieden. Obwohl ich schon einige Änderungsideen hab.
na ja, learning by doing  sagen die Briten Very Happy


und ja das Boot wird etwa 120cm lang  ca. 31 cm breit und ca. 33 cm hoch  plus Scheibe


weiter geht es
die Leisten am Heck wurden auch noch mit nassem Stoff (altes T-Shirt) gewässert/entspannt.

Dann wieder gut trocknen lassen  und verkleben.  Dann muss das wieder in Form geschliffen werden.

La dolce vita -- Retrojacht  K7_100_2941

La dolce vita -- Retrojacht  K7_100_2946

La dolce vita -- Retrojacht  K7_100_2947


Grüße aus Nürnberg
Robert    Winker 3
Robert_K
Robert_K
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

La dolce vita -- Retrojacht  Empty Re: La dolce vita -- Retrojacht

Beitrag von Robert_K am So 05 Okt 2014, 23:11

dann habe ich mit dem Kabinendach angefangen für das ich einen separaten Spantensatz gemacht habe.

La dolce vita -- Retrojacht  K8_100_2948

La dolce vita -- Retrojacht  K8_100_2949

La dolce vita -- Retrojacht  K8_100_2950

nun habe ich das Sperrholz für das Kabinendach auf die Spanten gespannt.
Dazu ein altes nasses Handtuch darauf gelegt und festgespannt.

Über Nacht liegen lassen,  am nächsten Morgen heruntergenommen und  zum Trocknen wieder gespannt.

La dolce vita -- Retrojacht  K9_100_2956

La dolce vita -- Retrojacht  K9_100_2959

La dolce vita -- Retrojacht  K9_100_2960

nun noch die Kontur grob ausschneiden und weiter spannen bis alles  100-prozentig trocken ist

La dolce vita -- Retrojacht  K9_100_2962

La dolce vita -- Retrojacht  K11_100_2969

so sieht das dann jetzt aus
als nächstes steht dann die Beplankung des vorderen Unterwasserschiffes an ... schau mer mal ...

was ich noch nicht weiß ist wie ich dann das Kabinendach am Rumpf anbringe, aber das wir dann schon.
evtl. hat jemand von Euch so etwas schon gemacht und einen Tipp  für mich ?

Grüße aus Nürnberg
Robert    Winker 3
Robert_K
Robert_K
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

La dolce vita -- Retrojacht  Empty Re: La dolce vita -- Retrojacht

Beitrag von Cpt. Tom am Mo 06 Okt 2014, 08:03

Robert das sieht wirklich klasse aus was Du bis jetzt gebaut hast und die Idee mit dem feuchten Handtuch finde ich genial. Freue mich auf Deine weiteren Fortschritte.
Cpt. Tom
Cpt. Tom
Allesleser
Allesleser


Nach oben Nach unten

La dolce vita -- Retrojacht  Empty Re: La dolce vita -- Retrojacht

Beitrag von rc-radi am Mo 06 Okt 2014, 08:47

.....wie ich dann das Kabinendach am Rumpf anbringe.....

Hallo Robert !

Wie wäre es mit Magneten ? Es sind da ja div. Teile auf dem Markt, die enorme Haltekräfte aufweisen.....

Guckst du hier mal z.B. :
Code:
http://www.ebay.de/itm/360676591204?_trksid=p2055119.m1438.l2649&var=630133753419&ssPageName=STRK%3AMEBIDX%3AIT
rc-radi
rc-radi
Modellbaumeister
Modellbaumeister


Nach oben Nach unten

La dolce vita -- Retrojacht  Empty Re: La dolce vita -- Retrojacht

Beitrag von kaewwantha am Mo 06 Okt 2014, 18:15

Hallo Robert,
das sieht Klasse aus.
kaewwantha
kaewwantha
Moderator
Moderator


Nach oben Nach unten

La dolce vita -- Retrojacht  Empty Re: La dolce vita -- Retrojacht

Beitrag von Straßenbahner am Mo 06 Okt 2014, 18:45

Hallo Robert,
einfach ein super Spanten Bau. 2 Daumen

Gruß Helmut
Straßenbahner
Straßenbahner
Lupenbesitzer
Lupenbesitzer


Nach oben Nach unten

La dolce vita -- Retrojacht  Empty Re: La dolce vita -- Retrojacht

Beitrag von guggitromp am Mo 06 Okt 2014, 19:00

Wow! Wirklich grosse Klasse Roofl
guggitromp
guggitromp
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

La dolce vita -- Retrojacht  Empty Re: La dolce vita -- Retrojacht

Beitrag von Robert_K am Mo 06 Okt 2014, 22:45

Dankeschön  das Euch meine bisherige Arbeit gefällt


rc-radi schrieb:
.....wie ich dann das Kabinendach am Rumpf anbringe.....
Hallo Robert !
Wie wäre es mit Magneten ? Es sind da ja div. Teile auf dem Markt, die enorme Haltekräfte aufweisen.....

Hallöle  Herbert,
ja  das mit den Magneten hab ich schon überlegt. das sollte gehen.

Mein Problem ist aber eher die genaue Passform des Kabinendaches welches ca. 70 cm lang wird ... ?!?
wie bekommt man so etwas hin ohne einen großen Spalt zwischen  Rumpf und Kabinendach ?  ich werds wohl rausfinden.
Für Tips bin ich trotzdem dankbar.

Grüße aus Nürnberg
Robert  Winker 3
Robert_K
Robert_K
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

La dolce vita -- Retrojacht  Empty Re: La dolce vita -- Retrojacht

Beitrag von Heiko72 am Mo 06 Okt 2014, 23:01

Hi Robert, wirklich ein sehr schöner Spantbau. Aber das dies dein erstes Modell sein soll? Naja! Ich wäre ja scho froh wenn ich nen Bausatz so hinbekommen würde. Respekt.
Heiko72
Heiko72
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

La dolce vita -- Retrojacht  Empty Re: La dolce vita -- Retrojacht

Beitrag von Gesponserte Inhalte


Gesponserte Inhalte


Nach oben Nach unten

Seite 1 von 8 1, 2, 3, 4, 5, 6, 7, 8  Weiter

Nach oben



Befugnisse in diesem Forum
Sie können in diesem Forum nicht antworten
