Eine kleine Dampfbastelei
Eine kleine Dampfbastelei, ganz spontan, heute Angefangen!
Geplant: Eine Dampfanlage mit Babbedeggel![Eine kleine Dampfbastelei 53216](https://2img.net/u/2612/37/33/33/smiles/53216.gif)
![Eine kleine Dampfbastelei 167-0110](https://i.servimg.com/u/f68/13/88/29/17/167-0110.jpg)

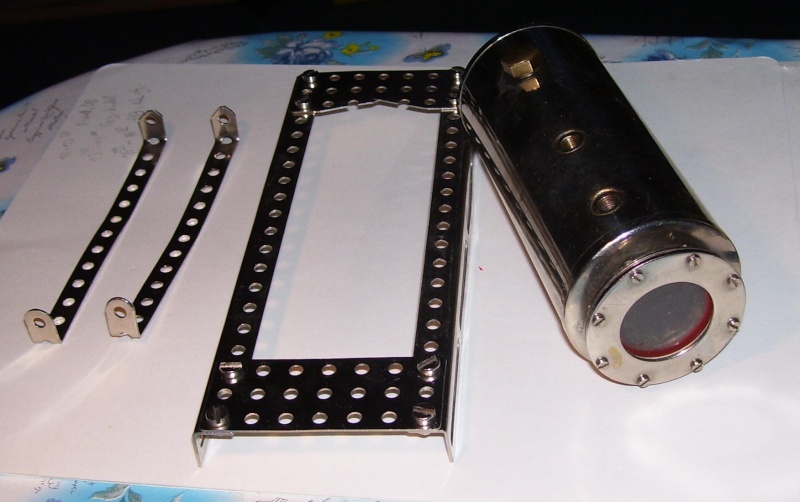

Die ersten Teile: Etwas vom Stabilbaukasten und ein einzelner Wilesco-Kessel, der seit einem Jahr (?) hier rumliegt.
![Eine kleine Dampfbastelei 167-0210](https://i.servimg.com/u/f68/13/88/29/17/167-0210.jpg)
Erstmal ein paar Teile zusammengebaut.

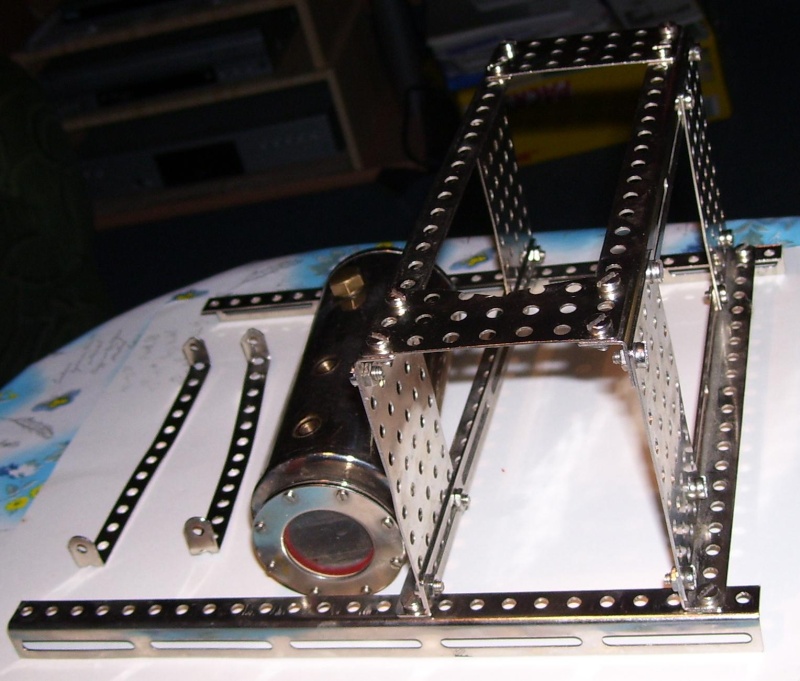

![Eine kleine Dampfbastelei 167-0310](https://i.servimg.com/u/f68/13/88/29/17/167-0310.jpg)
Ah, ein Gestell ist zu erkennen!
![Eine kleine Dampfbastelei 167-0410](https://i.servimg.com/u/f68/13/88/29/17/167-0410.jpg)
Uh der Kessel ist drauf!
Nur noch etwas wackelig...![scratch](/users/2612/37/33/33/smiles/388300.gif)

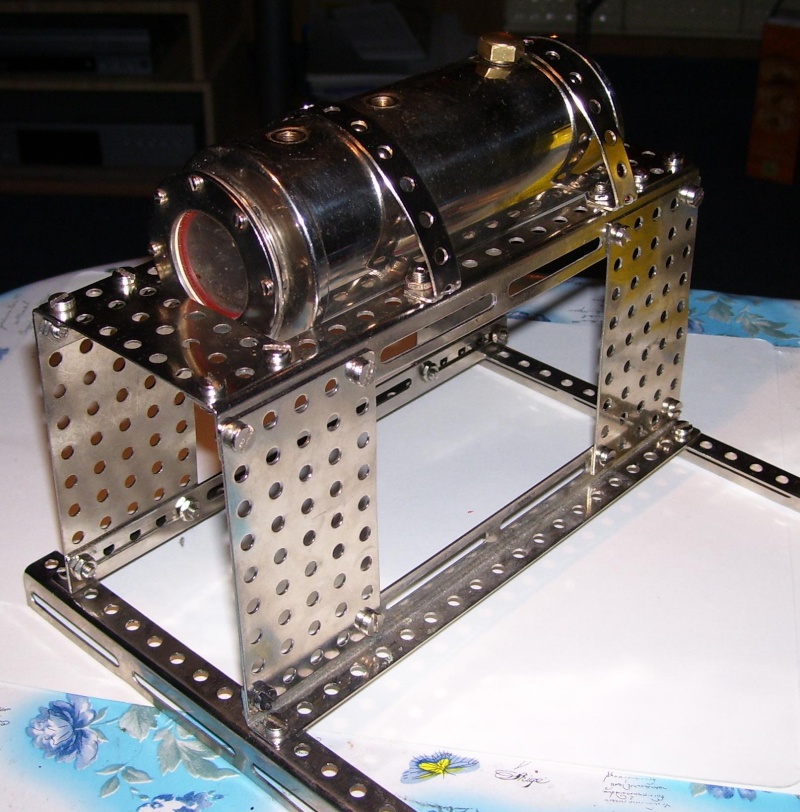

![Eine kleine Dampfbastelei 167-0510](https://i.servimg.com/u/f68/13/88/29/17/167-0510.jpg)
Nun kullert nix mehr runter!
![Eine kleine Dampfbastelei 167-0610](https://i.servimg.com/u/f68/13/88/29/17/167-0610.jpg)
Unten rein kommt eine Platte für den Brenner.

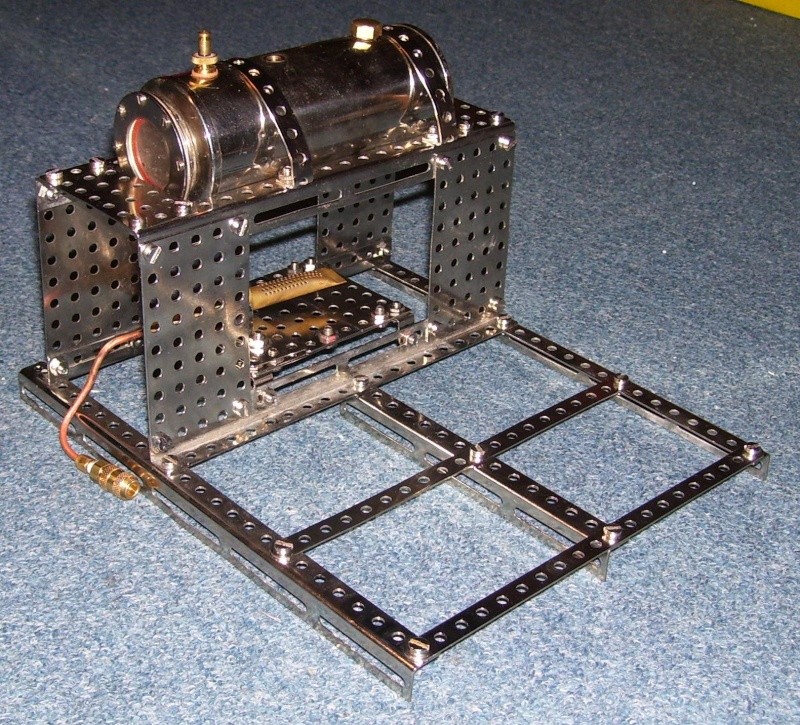

![Eine kleine Dampfbastelei 167-0710](https://i.servimg.com/u/f68/13/88/29/17/167-0710.jpg)
Der Röhrenbrenner ist von REGNER, bei "Herrmann-Echtdampf" habe ich ein Gaseinfüllsystem bestellt.
Das ist auch gleich verbaut! Wenn auch etwas Umbau erforderlich war![Wink](/users/2612/37/33/33/smiles/336948430.gif)
![Eine kleine Dampfbastelei 167-0810](https://i.servimg.com/u/f68/13/88/29/17/167-0810.jpg)
Das Hauptabsperrventil (mit dem roten Rad) habe ich gerade erst gedreht und gelötet. Es ist ein einfacher Aufbau, wenn
gewünscht kann ich eine Zeichnung davon machen
Mein erstes selbstgebautes Ventil (mal von einer Spielerei vor Jahren abgesehen) funktioniert einwandfrei und hält dicht!![Hüpfeding](/users/2612/37/33/33/smiles/9111.gif)
Das Metallrad unterhalb des roten ist für den Notfall, dass mir das Plaste schmilzt![Wink](/users/2612/37/33/33/smiles/336948430.gif)
So, nun fehlt nur noch der Babbedeggel, was baue ich denn da...![scratch](/users/2612/37/33/33/smiles/388300.gif)
![Eine kleine Dampfbastelei 568242](https://2img.net/u/2612/37/33/33/smiles/568242.gif)
Geplant: Eine Dampfanlage mit Babbedeggel
![Eine kleine Dampfbastelei 53216](https://2img.net/u/2612/37/33/33/smiles/53216.gif)
![Eine kleine Dampfbastelei 167-0110](https://i.servimg.com/u/f68/13/88/29/17/167-0110.jpg)
Die ersten Teile: Etwas vom Stabilbaukasten und ein einzelner Wilesco-Kessel, der seit einem Jahr (?) hier rumliegt.
![Eine kleine Dampfbastelei 167-0210](https://i.servimg.com/u/f68/13/88/29/17/167-0210.jpg)
Erstmal ein paar Teile zusammengebaut.
![Eine kleine Dampfbastelei 167-0310](https://i.servimg.com/u/f68/13/88/29/17/167-0310.jpg)
Ah, ein Gestell ist zu erkennen!
![Eine kleine Dampfbastelei 167-0410](https://i.servimg.com/u/f68/13/88/29/17/167-0410.jpg)
Uh der Kessel ist drauf!
![Staunender Smilie](/users/2612/37/33/33/smiles/128333.gif)
Nur noch etwas wackelig...
![scratch](/users/2612/37/33/33/smiles/388300.gif)
![Eine kleine Dampfbastelei 167-0510](https://i.servimg.com/u/f68/13/88/29/17/167-0510.jpg)
Nun kullert nix mehr runter!
![Very Happy](/users/2612/37/33/33/smiles/650269930.png)
![Eine kleine Dampfbastelei 167-0610](https://i.servimg.com/u/f68/13/88/29/17/167-0610.jpg)
Unten rein kommt eine Platte für den Brenner.
![Eine kleine Dampfbastelei 167-0710](https://i.servimg.com/u/f68/13/88/29/17/167-0710.jpg)
Der Röhrenbrenner ist von REGNER, bei "Herrmann-Echtdampf" habe ich ein Gaseinfüllsystem bestellt.
Das ist auch gleich verbaut! Wenn auch etwas Umbau erforderlich war
![Wink](/users/2612/37/33/33/smiles/336948430.gif)
![Eine kleine Dampfbastelei 167-0810](https://i.servimg.com/u/f68/13/88/29/17/167-0810.jpg)
Das Hauptabsperrventil (mit dem roten Rad) habe ich gerade erst gedreht und gelötet. Es ist ein einfacher Aufbau, wenn
gewünscht kann ich eine Zeichnung davon machen
![Very Happy](/users/2612/37/33/33/smiles/650269930.png)
Mein erstes selbstgebautes Ventil (mal von einer Spielerei vor Jahren abgesehen) funktioniert einwandfrei und hält dicht!
![Hüpfeding](/users/2612/37/33/33/smiles/9111.gif)
Das Metallrad unterhalb des roten ist für den Notfall, dass mir das Plaste schmilzt
![Wink](/users/2612/37/33/33/smiles/336948430.gif)
So, nun fehlt nur noch der Babbedeggel, was baue ich denn da...
![scratch](/users/2612/37/33/33/smiles/388300.gif)
Babbedeckel-Tommy- Klebt besser als Sekundenkleber
Re: Eine kleine Dampfbastelei
Schoen gemacht bisher Tommy
Bin gespannt was noch kommt
![Bravo](/users/2612/37/33/33/smiles/367763.gif)
Bin gespannt was noch kommt
![Winker 2](/users/2612/37/33/33/smiles/371877.gif)
JesusBelzheim- Moderator
Re: Eine kleine Dampfbastelei
Das sieht wieder sehr gut und professionell aus Tommy! ![Bravo](/users/2612/37/33/33/smiles/367763.gif)
Na dann lass mal ordentlich Dampf ab!![Very Happy](/users/2612/37/33/33/smiles/650269930.png)
![Bravo](/users/2612/37/33/33/smiles/367763.gif)
Na dann lass mal ordentlich Dampf ab!
![Very Happy](/users/2612/37/33/33/smiles/650269930.png)
John-H.- Co - Admin
Re: Eine kleine Dampfbastelei
Bis jetzt sieht´s ja gut aus,
aber Babbe ist nicht dampfbeständig
aber Babbe ist nicht dampfbeständig
![shocked](/users/2612/37/33/33/smiles/1375321671.gif)
Spinni- Teilefinder
Re: Eine kleine Dampfbastelei
Spinni schrieb:Bis jetzt sieht´s ja gut aus,
aber Babbe ist nicht dampfbeständig![]()
Meinste?
![Roofl](/users/2612/37/33/33/smiles/308137640.gif)
Babbedeckel-Tommy- Klebt besser als Sekundenkleber
Re: Eine kleine Dampfbastelei
..nicht dass es da nachher noch irgendwie Babbma(t)schee gibt
Spinni- Teilefinder
Re: Eine kleine Dampfbastelei
Wp bleibt der Babbedeckel ??? seh Ihn nicht
A scheene Maschin.
A scheene Maschin.
AlfredErnst- Foren - Reporter
Re: Eine kleine Dampfbastelei
Ich habe gerade einmal Druckprobe gemacht.
Der Kessel wurde bis 2,2 bar geprüft. Das Sicherheits-Ventil säuselte bei 1,8 bar und bließ bei 2-2,2 bar ab.
Das Absperr-Ventil hielt bis 2,2 bar dicht.
@ Bettina: Es kommt darauf an, wo man an der Dampfmaschine Babbe einsetzt
Wäre aber auch mal ein Filmchen, wenn die von einem Moment auf den nächsten irgendwie anders aussieht...
Der Kessel wurde bis 2,2 bar geprüft. Das Sicherheits-Ventil säuselte bei 1,8 bar und bließ bei 2-2,2 bar ab.
Das Absperr-Ventil hielt bis 2,2 bar dicht.
@ Bettina: Es kommt darauf an, wo man an der Dampfmaschine Babbe einsetzt
![Wink](/users/2612/37/33/33/smiles/336948430.gif)
Wäre aber auch mal ein Filmchen, wenn die von einem Moment auf den nächsten irgendwie anders aussieht...
![Ablachender](/users/2612/37/33/33/smiles/665737.gif)
Babbedeckel-Tommy- Klebt besser als Sekundenkleber
Re: Eine kleine Dampfbastelei
Hallo zusammen,
nun ging es weiter.
Zunächst einen Nuchenholz-Stab mit 35 mm Durchmesser abgelängt und bearbeitet.
Da meine Fräse z.T. immer noch auf sich warten lässt (aus eigener Blödheit wohl gemerkt!) habe ich ausnahmsweise meine Tischbohrmaschine zum Fräsen missbraucht!
Aber erstmal eine Vorrichtung bauen! Leider hatte ich keinen Schraubstock von Proxxon, sodass ich mir etwas anderes einfallen lassen musste, um das runde Ding irgendwie auf einem Kreuztisch (meiner Unimat SL, die auch fräsen darf) zu befestigen.
Da nahm ich dann also den Schraubstock vom Bohren!
![Eine kleine Dampfbastelei 100_8755](https://i.servimg.com/u/f68/13/88/29/17/100_8755.jpg)
Nun eine kleine Virrichtung zusammengewerkelt...
![Eine kleine Dampfbastelei 100_8756](https://i.servimg.com/u/f68/13/88/29/17/100_8756.jpg)
Dann den Schraubstock darauf befestigen...
![Eine kleine Dampfbastelei 100_8754](https://i.servimg.com/u/f68/13/88/29/17/100_8754.jpg)
Und dann konnte ich endlich fräsen!![Wink](/users/2612/37/33/33/smiles/336948430.gif)
Das fertig gefräste Teil:
![Eine kleine Dampfbastelei 100_8757](https://i.servimg.com/u/f68/13/88/29/17/100_8757.jpg)
Mal sehen ob ich die Seitenflächen auch fräse, die wollte ich eigentlich plan drehen
Ach es soll der Zylinderblock werden!![Wink](/users/2612/37/33/33/smiles/336948430.gif)
nun ging es weiter.
Zunächst einen Nuchenholz-Stab mit 35 mm Durchmesser abgelängt und bearbeitet.
Da meine Fräse z.T. immer noch auf sich warten lässt (aus eigener Blödheit wohl gemerkt!) habe ich ausnahmsweise meine Tischbohrmaschine zum Fräsen missbraucht!
Aber erstmal eine Vorrichtung bauen! Leider hatte ich keinen Schraubstock von Proxxon, sodass ich mir etwas anderes einfallen lassen musste, um das runde Ding irgendwie auf einem Kreuztisch (meiner Unimat SL, die auch fräsen darf) zu befestigen.
Da nahm ich dann also den Schraubstock vom Bohren!
![Eine kleine Dampfbastelei 100_8755](https://i.servimg.com/u/f68/13/88/29/17/100_8755.jpg)
Nun eine kleine Virrichtung zusammengewerkelt...
![Eine kleine Dampfbastelei 100_8756](https://i.servimg.com/u/f68/13/88/29/17/100_8756.jpg)
Dann den Schraubstock darauf befestigen...
![Eine kleine Dampfbastelei 100_8754](https://i.servimg.com/u/f68/13/88/29/17/100_8754.jpg)
Und dann konnte ich endlich fräsen!
![Wink](/users/2612/37/33/33/smiles/336948430.gif)
Das fertig gefräste Teil:
![Eine kleine Dampfbastelei 100_8757](https://i.servimg.com/u/f68/13/88/29/17/100_8757.jpg)
Mal sehen ob ich die Seitenflächen auch fräse, die wollte ich eigentlich plan drehen
![scratch](/users/2612/37/33/33/smiles/388300.gif)
Ach es soll der Zylinderblock werden!
![Wink](/users/2612/37/33/33/smiles/336948430.gif)
Babbedeckel-Tommy- Klebt besser als Sekundenkleber
Re: Eine kleine Dampfbastelei
Hallo Tommy,
klasse Arbeit bisher,
bin schon gespannt, wie es weitergeht.
Gruß Uwe
klasse Arbeit bisher,
![Großer Meister](/users/2612/37/33/33/smiles/248314.gif)
bin schon gespannt, wie es weitergeht.
Gruß Uwe
Uwe Koop- Mitglied
Re: Eine kleine Dampfbastelei
Hallo Tommy,
ich bin jedesmal erstaunt, was Du so auf die Füße stellst, bin gepannt, wie es weiter geht.
Bis jetzt sieht das Ganze gut aus.
Gruß Dietmar
ich bin jedesmal erstaunt, was Du so auf die Füße stellst, bin gepannt, wie es weiter geht.
Bis jetzt sieht das Ganze gut aus.
Gruß Dietmar
Bastlerfuzzy- Lupenbesitzer
Re: Eine kleine Dampfbastelei
Hallo zusammen,
zunächst vielen Dank!![Very Happy](/users/2612/37/33/33/smiles/650269930.png)
Es gab eine kleine Änderung!
Dieses Jahr kam ein Freund auf der Dampf-Ausstellung auf dem PD "Dresden" auf mich zu und sagte: "Ich habe hier eine Dampfmaschine, die ich dir gebe. Ich erwarte bis zur nächsten Ausstellung Ergebnisse!"
Nun denn... Dann erstmal zwischenlagern!![sunny](/users/2612/37/33/33/smiles/3026146359.gif)

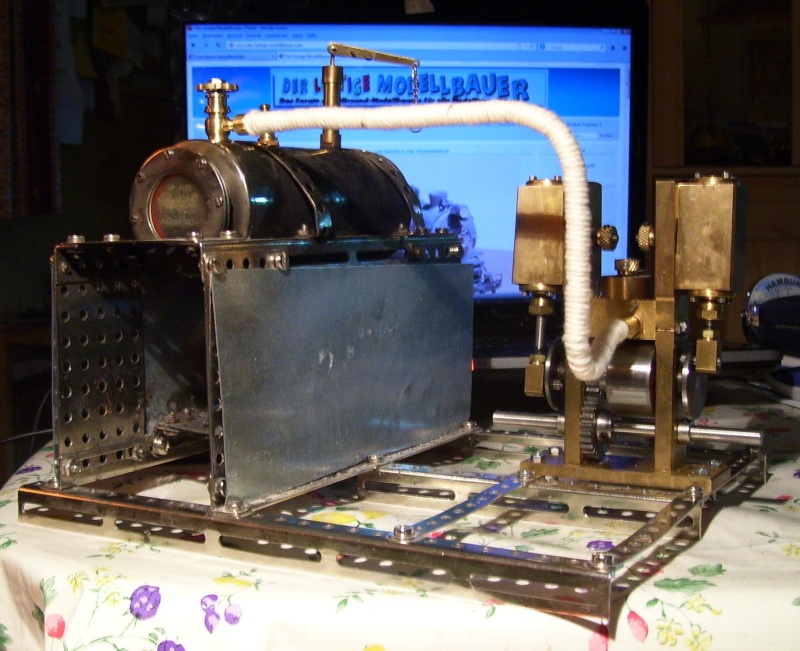

Da die alte Feuerung in die EMMA verbaut wurde, muss sich der hier mit Brikettfeuerung begnügen.
Sind die Holzkohlebriketts erstmal durchgeglüht (15 Min) macht er doch schon mächtig Dampf!
![Eine kleine Dampfbastelei 100_1311](https://i.servimg.com/u/f76/13/88/29/17/100_1311.jpg)
Auf dem Kesselscheitel sind neben Sicherheitsventil und Pfeife von Wilesco
auch ein "Nadel"ventil der Marke Eigenbau. (Bis der Ventilkörper so aussieht wie hier bedurfte es 3 Versuche!):
![Eine kleine Dampfbastelei 100_1312](https://i.servimg.com/u/f76/13/88/29/17/100_1312.jpg)

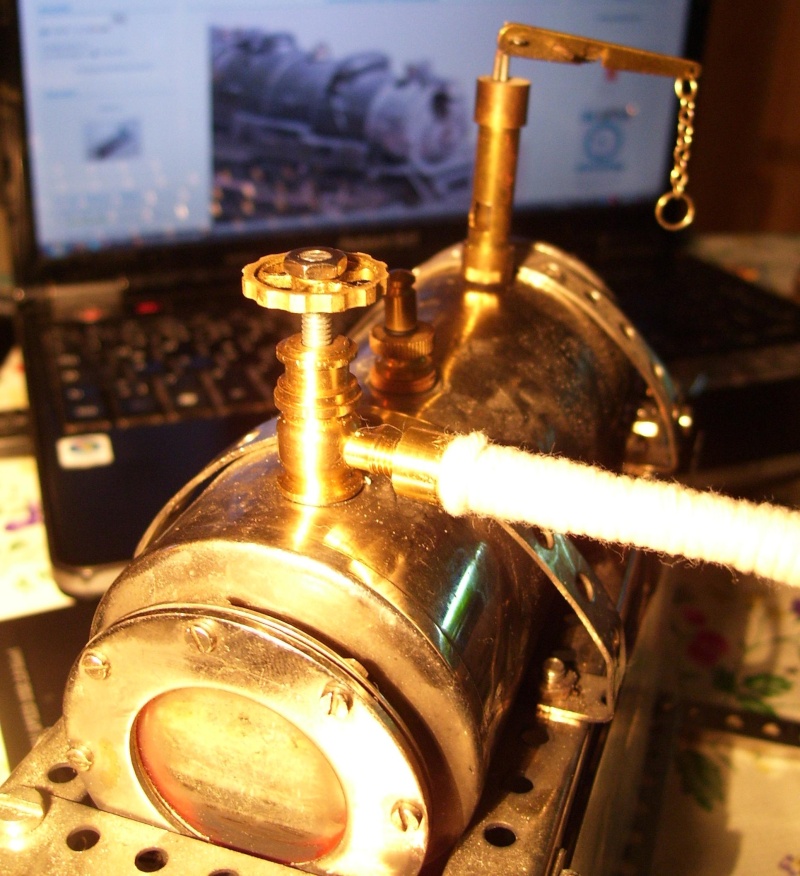

Das Handrad ist von Regner, davon das zentrale Gewinde aufgeschnitten:
![Eine kleine Dampfbastelei 100_1313](https://i.servimg.com/u/f76/13/88/29/17/100_1313.jpg)
Die oszillierende, doppeltwirkende Maschine ist eigentlich für ein Schiff konzipiert.
![Eine kleine Dampfbastelei 100_1314](https://i.servimg.com/u/f76/13/88/29/17/100_1314.jpg)
Ab damit zum Dampf[Schiff]Fest dieses Wochenende! Da aber nur zum Angucken![sunny](/users/2612/37/33/33/smiles/3026146359.gif)
zunächst vielen Dank!
![Very Happy](/users/2612/37/33/33/smiles/650269930.png)
Es gab eine kleine Änderung!
Dieses Jahr kam ein Freund auf der Dampf-Ausstellung auf dem PD "Dresden" auf mich zu und sagte: "Ich habe hier eine Dampfmaschine, die ich dir gebe. Ich erwarte bis zur nächsten Ausstellung Ergebnisse!"
Nun denn... Dann erstmal zwischenlagern!
![sunny](/users/2612/37/33/33/smiles/3026146359.gif)
Da die alte Feuerung in die EMMA verbaut wurde, muss sich der hier mit Brikettfeuerung begnügen.
Sind die Holzkohlebriketts erstmal durchgeglüht (15 Min) macht er doch schon mächtig Dampf!
![Eine kleine Dampfbastelei 100_1311](https://i.servimg.com/u/f76/13/88/29/17/100_1311.jpg)
Auf dem Kesselscheitel sind neben Sicherheitsventil und Pfeife von Wilesco
auch ein "Nadel"ventil der Marke Eigenbau. (Bis der Ventilkörper so aussieht wie hier bedurfte es 3 Versuche!):
![Eine kleine Dampfbastelei 100_1312](https://i.servimg.com/u/f76/13/88/29/17/100_1312.jpg)
Das Handrad ist von Regner, davon das zentrale Gewinde aufgeschnitten:
![Eine kleine Dampfbastelei 100_1313](https://i.servimg.com/u/f76/13/88/29/17/100_1313.jpg)
Die oszillierende, doppeltwirkende Maschine ist eigentlich für ein Schiff konzipiert.
![Eine kleine Dampfbastelei 100_1314](https://i.servimg.com/u/f76/13/88/29/17/100_1314.jpg)
Ab damit zum Dampf[Schiff]Fest dieses Wochenende! Da aber nur zum Angucken
![sunny](/users/2612/37/33/33/smiles/3026146359.gif)
Babbedeckel-Tommy- Klebt besser als Sekundenkleber
Re: Eine kleine Dampfbastelei
Hallo Tommy,
das sieht ja ordentlich nach Steampunk aus. Und das funktioniert?
Die Tischdecke hast Du nach all den Jahren immer noch. Das nenne ich Nachhaltigkeit.
Gruß
Andreas
das sieht ja ordentlich nach Steampunk aus. Und das funktioniert?
![Roofl](/users/2612/37/33/33/smiles/308137640.gif)
Die Tischdecke hast Du nach all den Jahren immer noch. Das nenne ich Nachhaltigkeit.
![Wink](/users/2612/37/33/33/smiles/336948430.gif)
Gruß
Andreas
OldieAndi- Forenguru
Re: Eine kleine Dampfbastelei
Hallo Andreas,
![Pfeffer](/users/2612/37/33/33/smiles/568242.gif)
Es wurde ja NUR verbaut was gerade da war, zuerst kommt die Funktion, dann die Ästhetik![sunny](/users/2612/37/33/33/smiles/3026146359.gif)
Die jetzige ist doch gerade mal 2 Jahre alt oder so, die vorige war blauDie Tischdecke hast Du nach all den Jahren immer noch. Das nenne ich Nachhaltigkeit
![Pfeffer](/users/2612/37/33/33/smiles/568242.gif)
Es wurde ja NUR verbaut was gerade da war, zuerst kommt die Funktion, dann die Ästhetik
![sunny](/users/2612/37/33/33/smiles/3026146359.gif)
Zuletzt von Babbedeckel-Tommy am Do 15 Aug 2013, 23:51 bearbeitet; insgesamt 1-mal bearbeitet
Babbedeckel-Tommy- Klebt besser als Sekundenkleber
![-](https://i.servimg.com/u/f84/18/15/74/98/tabs_l10.gif)
» Eine kleine Anlage für große und kleine Kinder in der Spur H0
» Eine kleine Base für eine Diecast-Zündapp KS750 in 1:6
» Eine kleine Wartehalle in H0
» eine kleine Weihnachtsanlage
» Eine kleine Burg ca.1:160
» Eine kleine Base für eine Diecast-Zündapp KS750 in 1:6
» Eine kleine Wartehalle in H0
» eine kleine Weihnachtsanlage
» Eine kleine Burg ca.1:160
Seite 1 von 1
Befugnisse in diesem Forum
Sie können in diesem Forum nicht antworten
