SMIT LONDON (Waker) 1:75 - Seite 4 Empty Re: SMIT LONDON (Waker) 1:75

Beitrag von John-H. am Sa 29 Mai 2010, 02:01

Es ist mal wieder Zeit für ein Update! Very Happy
Die Kamine kennt ihr ja schon, hier habe ich nur noch die Kappen vervollständigt.

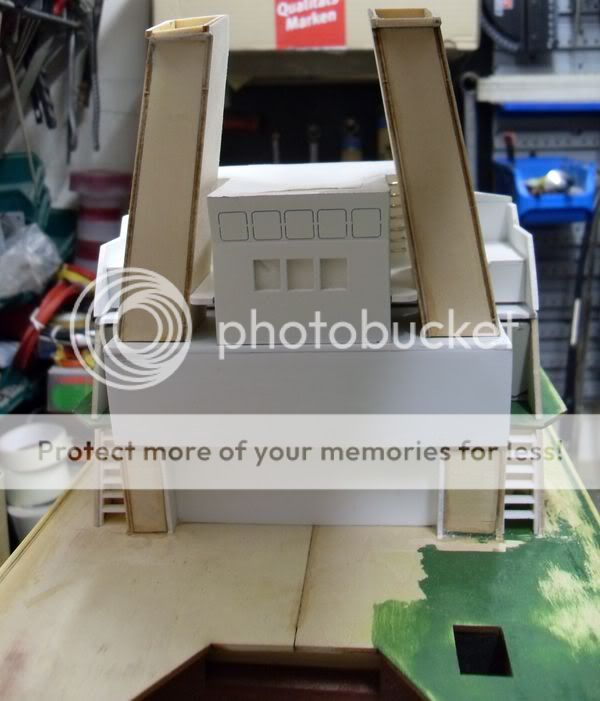

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_392

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_393

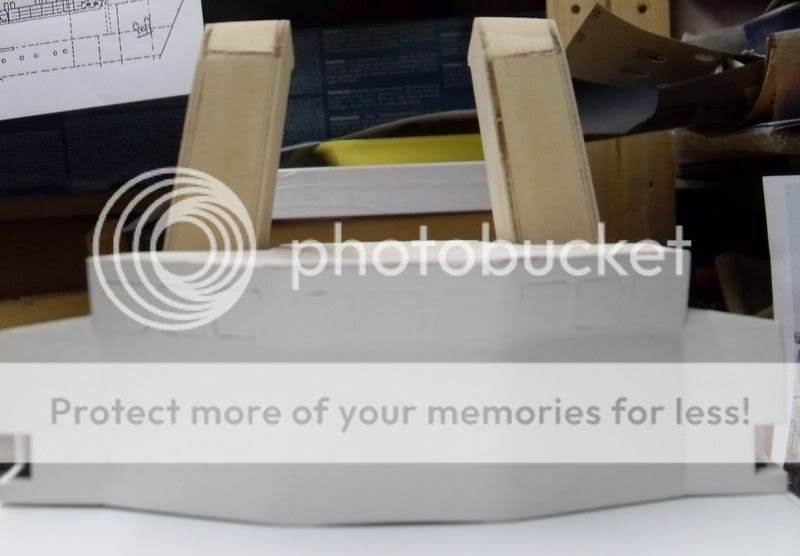

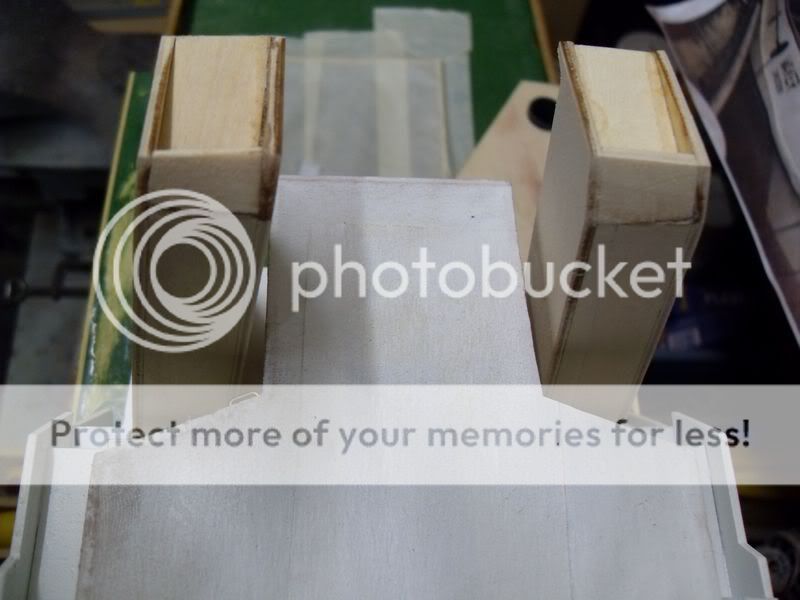

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_394

Als nächstes waren die Abgassrohre dran.
Um diese herzustellen habe ich einen runden Holzstab zersägt und etwas gefeilt.

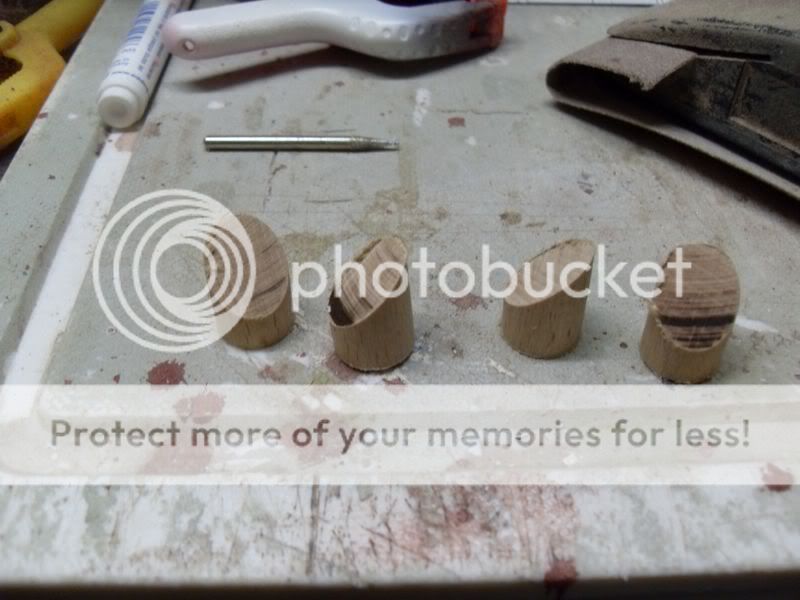

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_395

Und wieder zusammen geklebt.

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_396

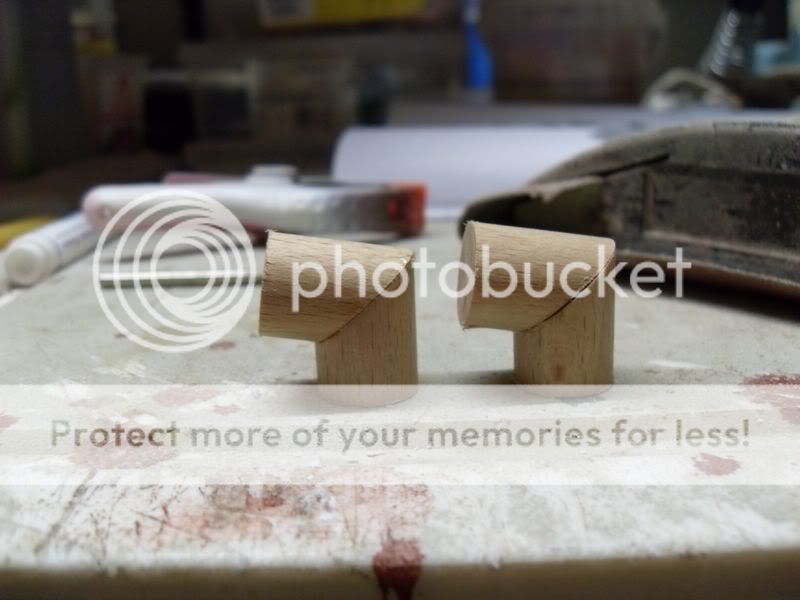

Anschließend habe ich ihn ausgehöhlt, postioniert und angeklebt. Das gleiche habe ich dann noch mit einem Rundstab eines kleineren Durchmessers gemacht um die kleinen Abgasrohre herzustellen.

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_397

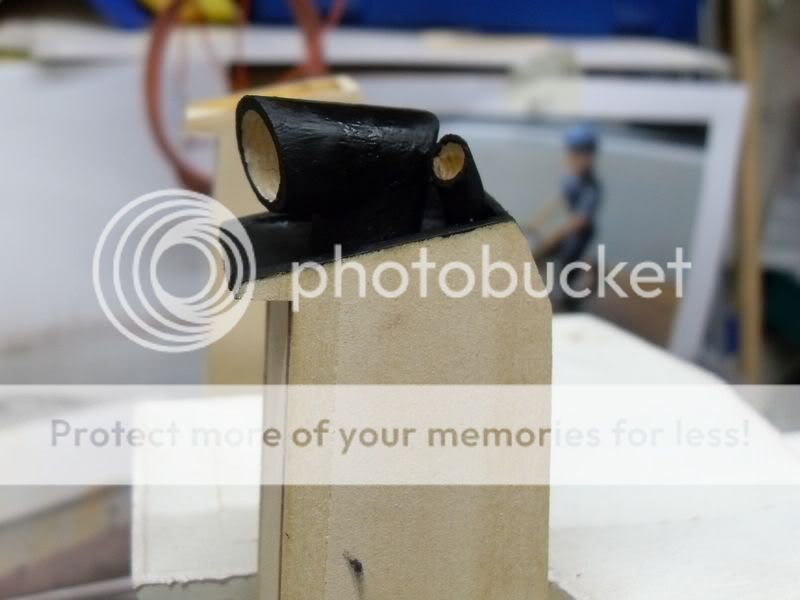

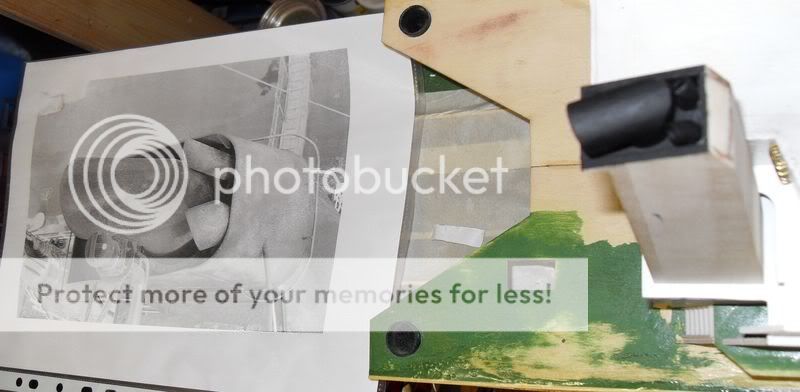

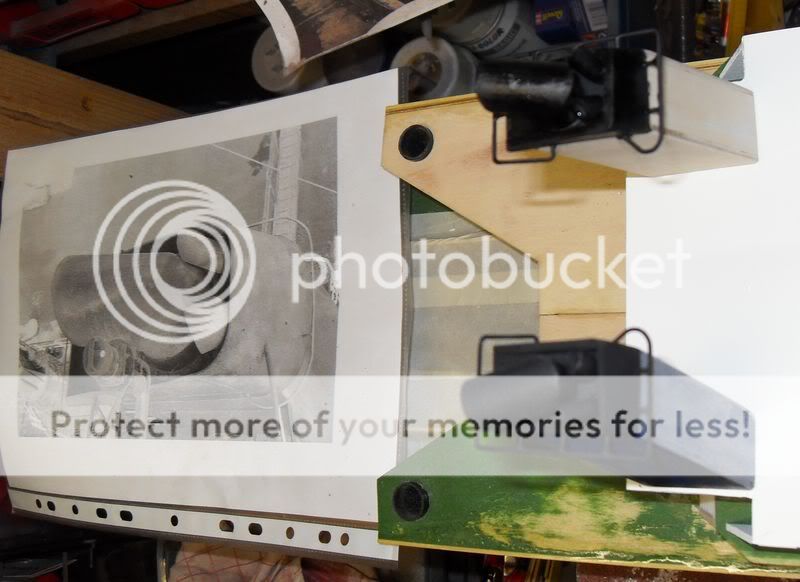

Auf dem folgenden Bild habe ich mal meine Vorlage mit abgelichtet.

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_398

Auf diesem Bild seht ihr auch den schon begonnenden anderen Kamin.

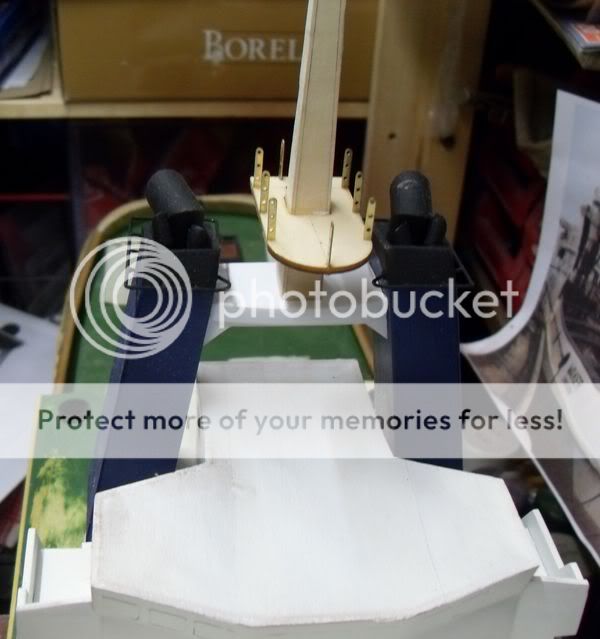

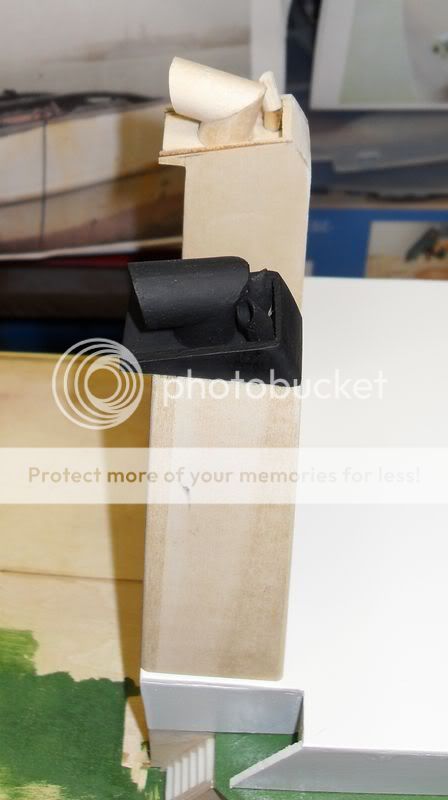

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_399

Die folgenden Bilder zeigen Euch verschiedene Ansichten der Umrandung die wir ja schon diskutiert haben.

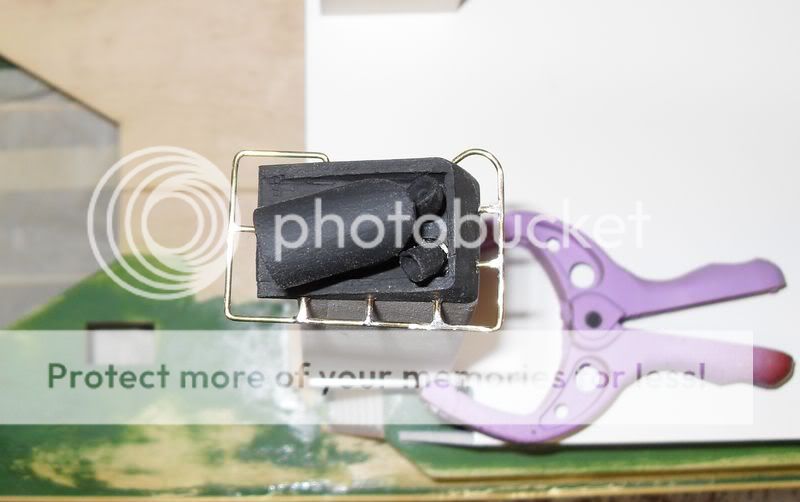

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_400
BILD NUMMER 400!

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_401

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_402

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_403

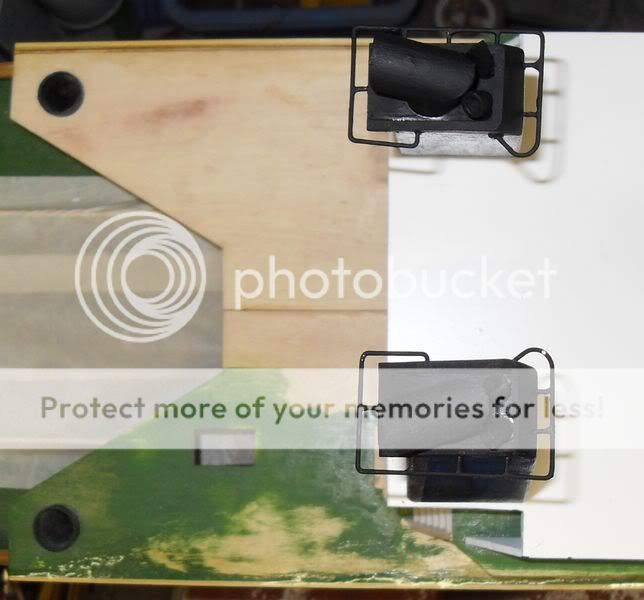

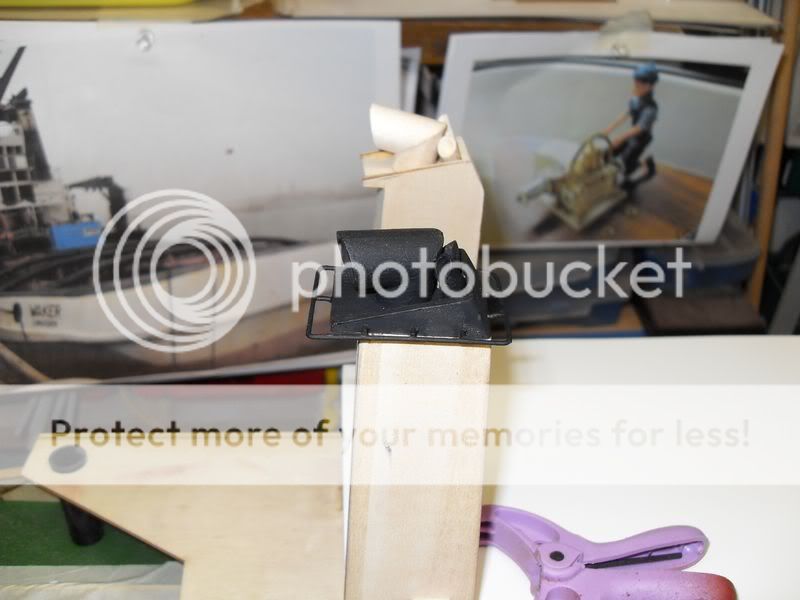

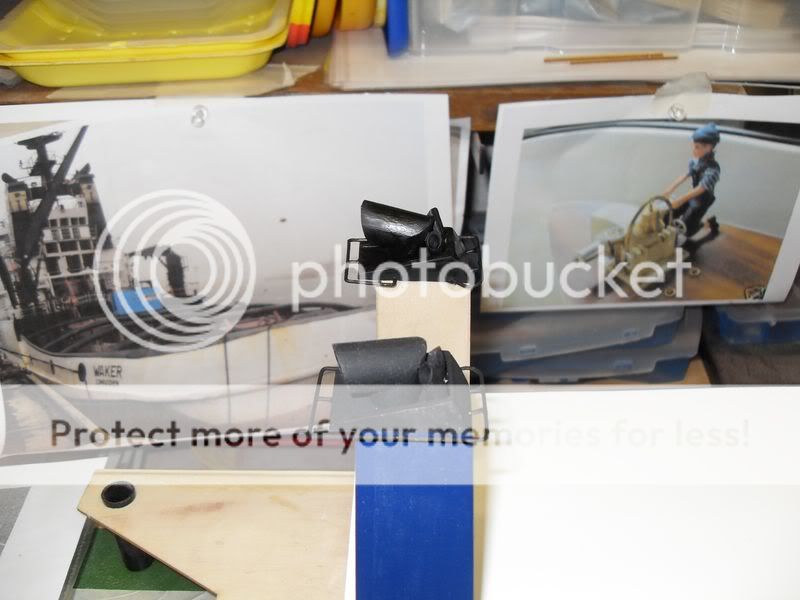

Auf den nächsten Bildern seht ihr nun das beide Kamine "eingezäunt" sind.
Die Kamine haben auch schon ihren blauen Erstanstrich bekommen.

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_404

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_405

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_406

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_407

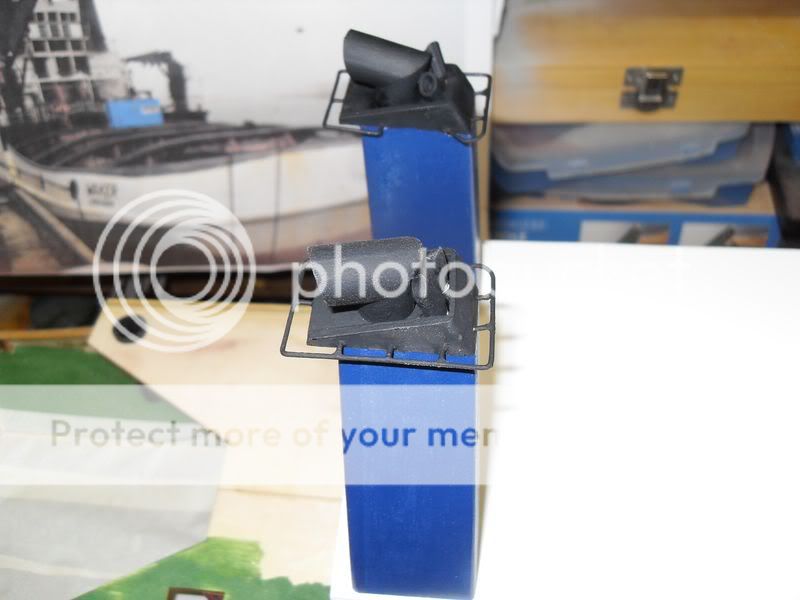

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_408

So, und das war es dann schon wieder.
Diesmal war der Bericht etwas länger, ich hoffe ich habe Euch nicht gelangweilt! Very Happy

Meinungen und Kritik bitte hier

http://modellbauer.forumieren.com/diskussionen-zu-den-bauberichten-f220/smit-london-waker-175-diskussion-t3032-480.htm
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

SMIT LONDON (Waker) 1:75 - Seite 4 Empty Re: SMIT LONDON (Waker) 1:75

Beitrag von John-H. am So 30 Mai 2010, 18:38

Nach dem etwas größeren nun ein kleines Update. Very Happy

Nachdem die Kamine nun in Formgebracht wurden, wollte ich mit der dazwischen liegenden Brücke zur aufnahme des "Funkturms" weiter machen.
Als ich das zu verbauende Teil mit den Originalfotos verglich, war mir klar das ich auch hier wieder alles selbst bauen darf. Rolling eyes

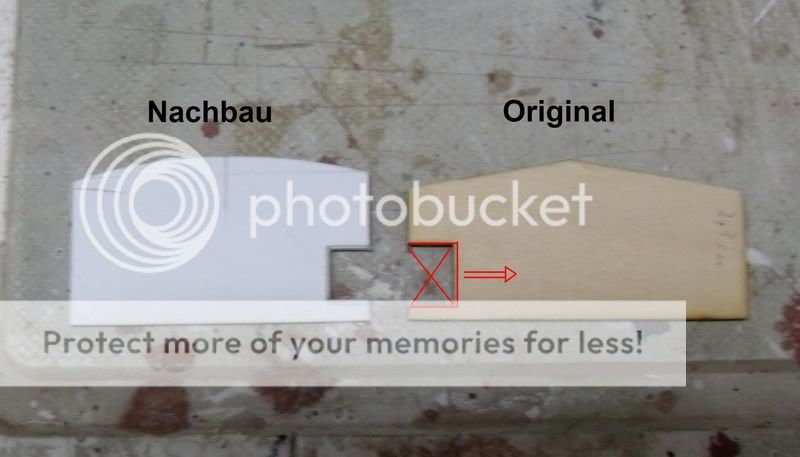

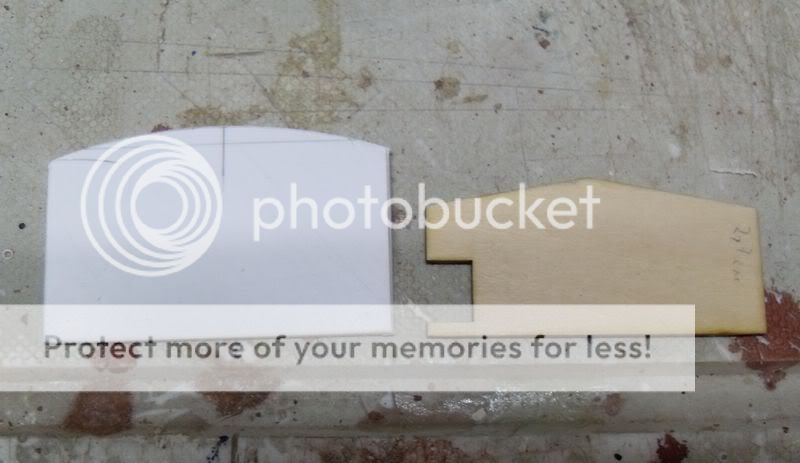

Links der Rohling aus PS, rechts das Original Holzteil.

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_409

Hier ist die Platte nun fertig, wie ihr sehen könnt, läuft sie weder vone spitz zu sondern rund und der Durchbruch ist auch nicht links sondern rechts.
Nun könnt ihr natürlich sagen, "man was ist das denn für ein Nietenzähler, soll er doch das Brettchen einfach umdrehen, aaaaber:

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_410

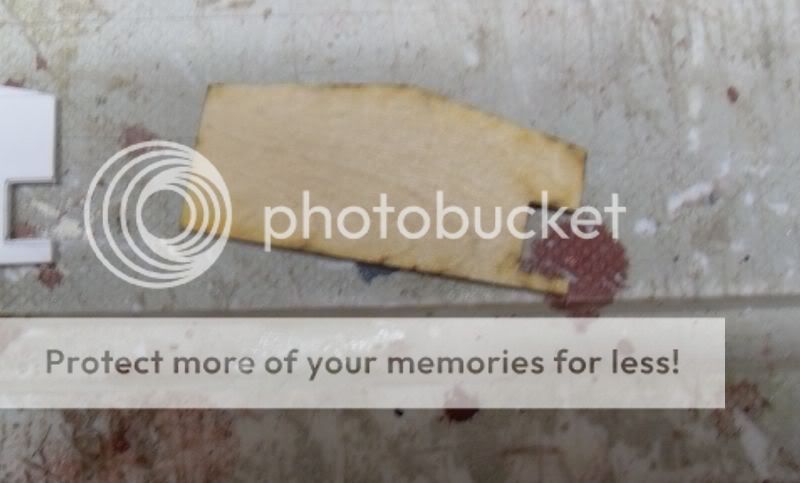

man kann den Teilen immer ganz gut ansehen ob sie falsch oder richtig herum sind, denn an der Unterseite sehen alle Teile so aus als wären die Laserschnittkanten geölt, ein weiters Zeichen ist, das im Bauplan der Ausschnitt auch links eingezeichnet ist.

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_411

Als nächstes habe ich jeweils eine schmale Leiste an die Kamine, als Auflagefläche geklebt.

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_412

Und die Plattform probeweise aufgelegt.

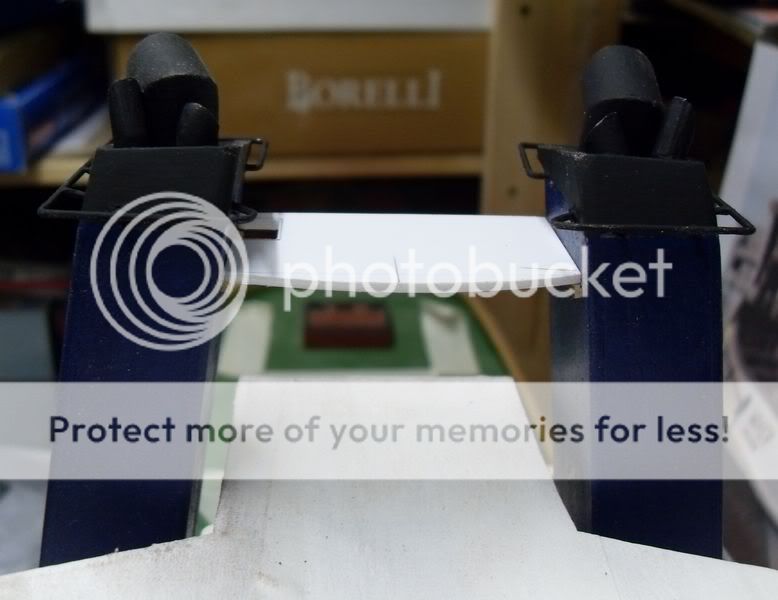

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_413


Als nächstes werde ich noch einige anbauten an der Plattform machen, aber davon berichte ich dann beim nächsten mal!!

So, und das war es dann schon wieder.

Meinungen und Kritik bitte hier

http://modellbauer.forumieren.com/diskussionen-zu-den-bauberichten-f220/smit-london-waker-175-diskussion-t3032-480.htm
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

SMIT LONDON (Waker) 1:75 - Seite 4 Empty Re: SMIT LONDON (Waker) 1:75

Beitrag von John-H. am Mo 31 Mai 2010, 21:35

AAAAAAAACHTUNG!

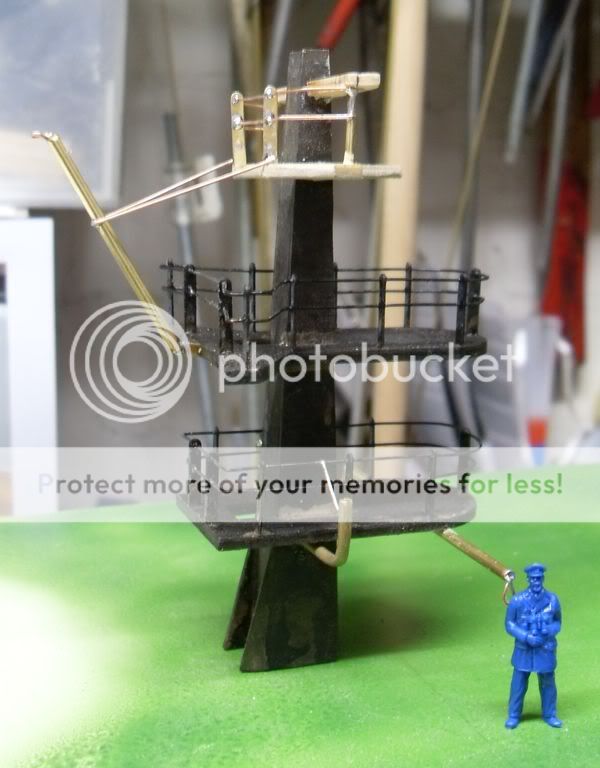

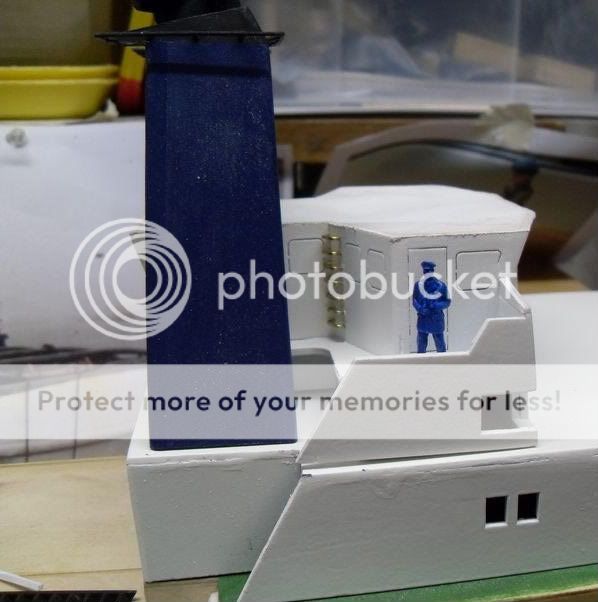

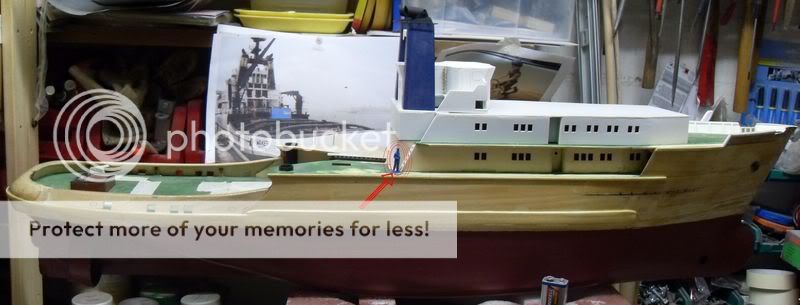

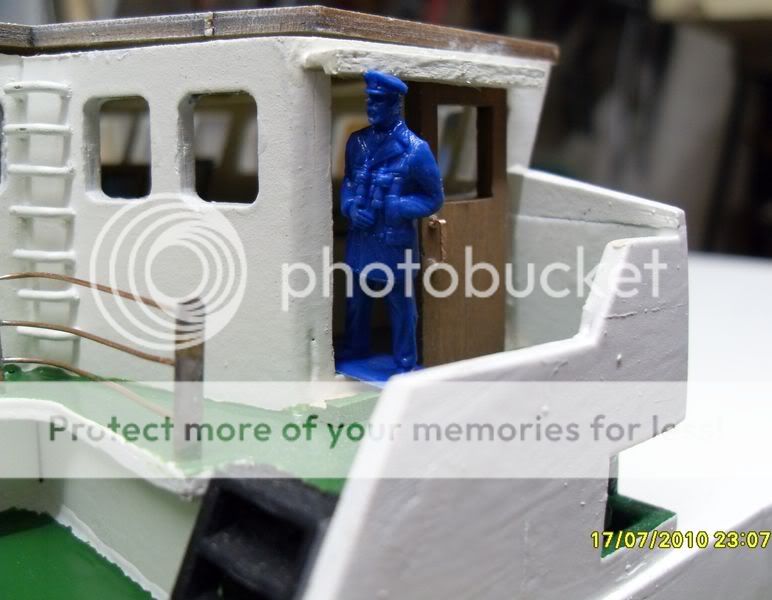

Der Kapitän ist auf der Brücke zum Inspektionsbesuch!!

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_414

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_415

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_416

An dieser Stelle, meinen herzlichen Dank an Peter (pendragon), der mir mal schnell ein paar Besatzungsmitglieder in Hamburg angeheuert hat und in die Hauptstadt verschickte! Freundschaft


So, das war es mal auf die schnelle.

Meinungen und Kritik bitte hier

http://modellbauer.forumieren.com/diskussionen-zu-den-bauberichten-f220/smit-london-waker-175-diskussion-t3032-495.htm
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

SMIT LONDON (Waker) 1:75 - Seite 4 Empty Re: SMIT LONDON (Waker) 1:75

Beitrag von John-H. am Mi 02 Jun 2010, 01:39

Ich habe mal wieder etwas weiter gebaut. Very Happy

Als erstes seht ihr nochmal die Brücke zwischen den Kaminen, sie ist jetzt mittlerweile mit beiden Kaminen verklebt.

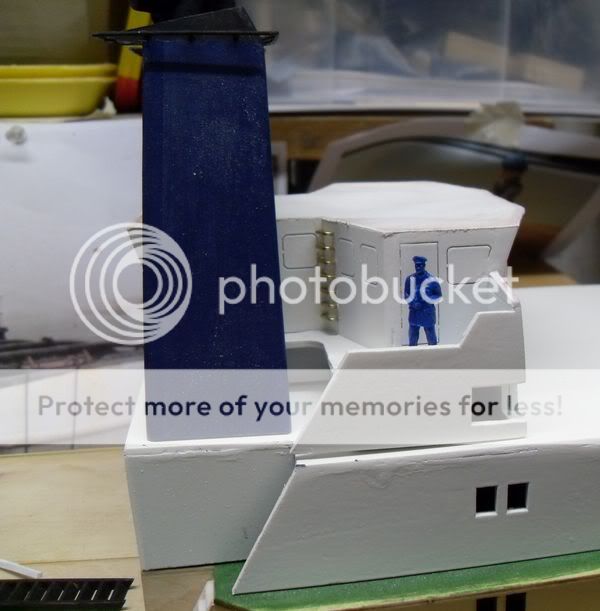

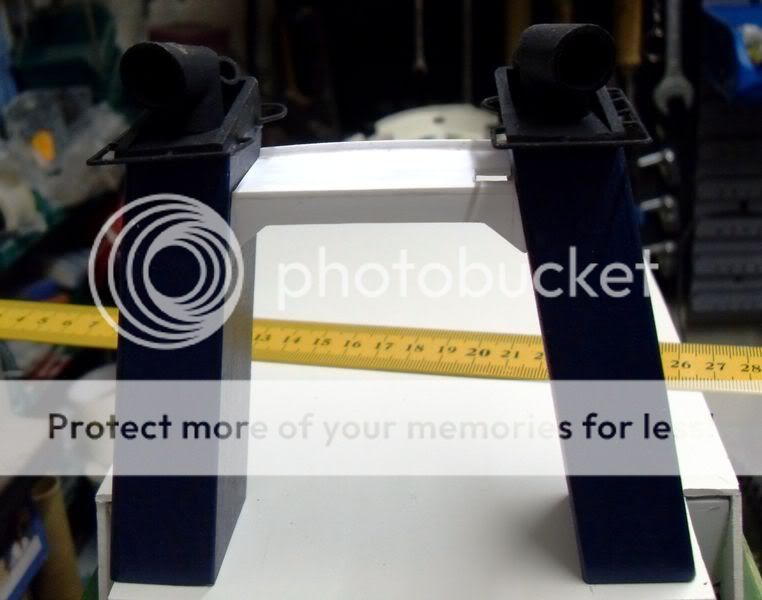

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_417

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_418

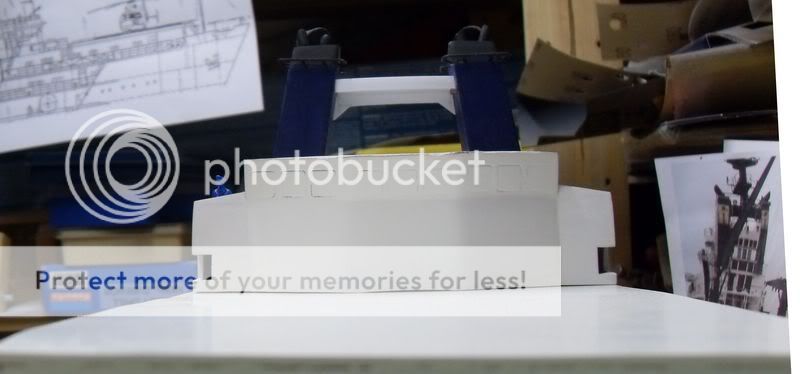

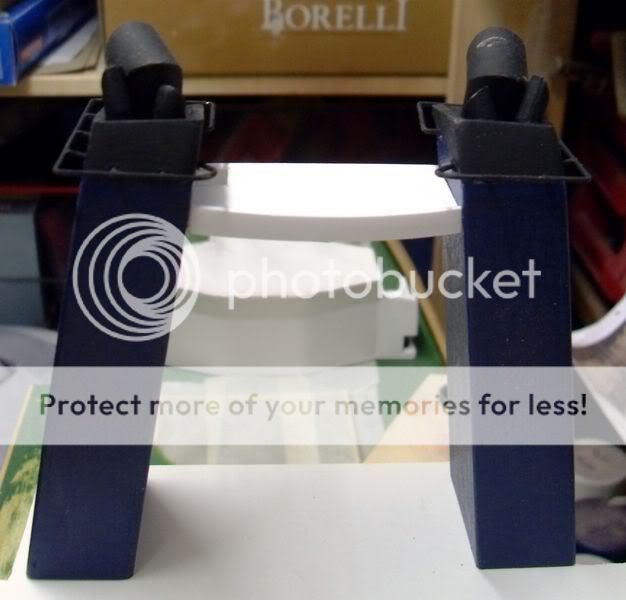

Der Vollständigkeit halber noch einmal der "Alte" auf der Brücke! Very Happy

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_419

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_420

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_421

Nun widme ich mich dem "Sendemast", als erstes wurden 4 Holzstreifen verklebt die den Mast bilden.
Nach einiger Schleifarbeit ließ sich dann auch die Plattform an Ort und Stelle postieren.
Nach den Originalfotos habe ich dann die Positionen für die Relingstützen eingezeichnet.
Anschließend mit einem 1mm Bohrer Löcher in die Plattform gebohrt und die Stützen gesezt.

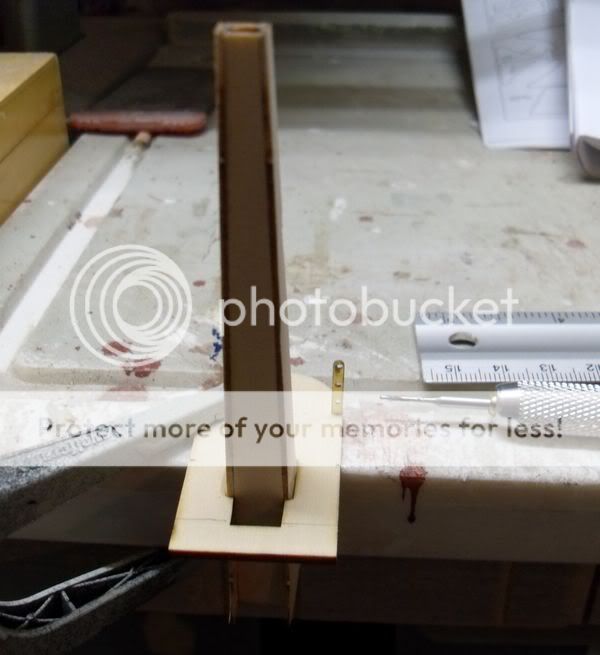

Erstmal eine,

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_422

und dann die anderen, bis dann alle standen.

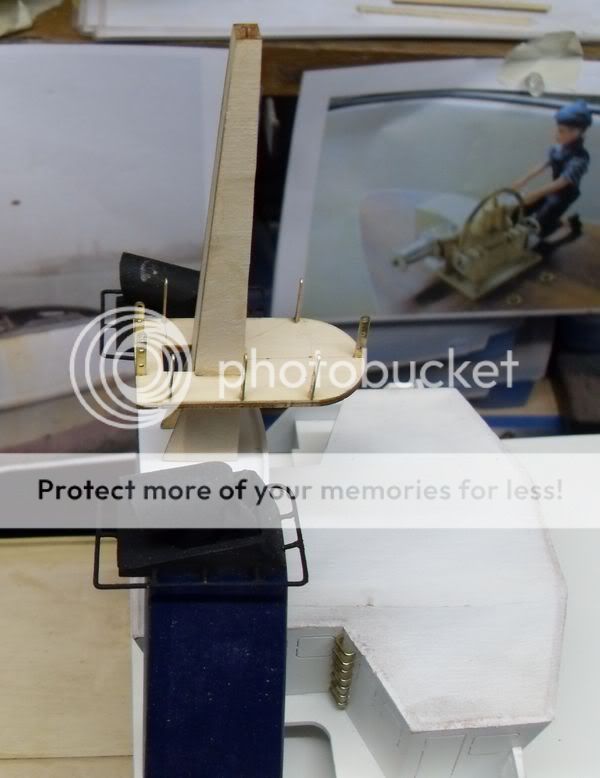

Ihr seht jetzt Bilder aus verschiedenen Positionen.

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_423

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_424

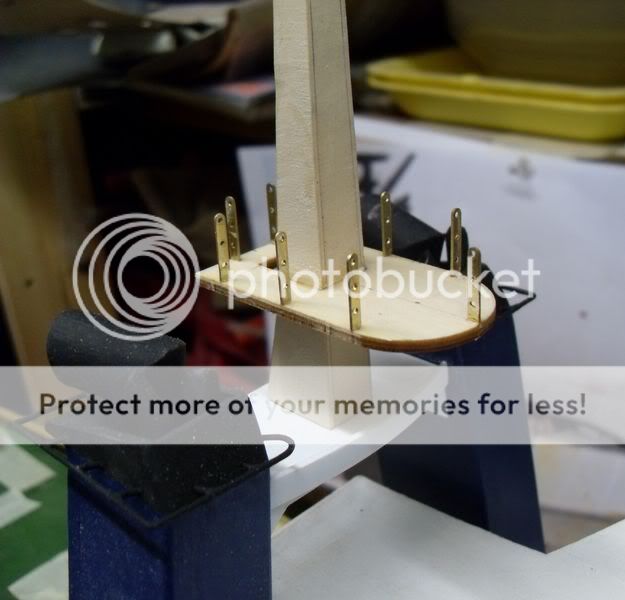

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_425

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_426

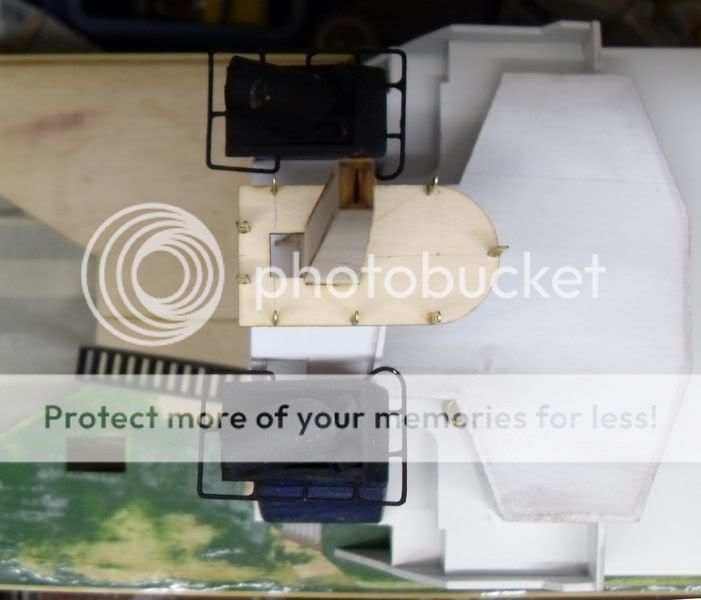

Und hier noch aus der Vogelperspektive.

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_427

Der Mast ist überings noch nicht verklebt, er steht lose auf der Brücke. Very Happy

So, das war es dann schon wieder.

Meinungen und Kritik bitte hier

http://modellbauer.forumieren.com/diskussionen-zu-den-bauberichten-f220/smit-london-waker-175-diskussion-t3032-495.htm
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

SMIT LONDON (Waker) 1:75 - Seite 4 Empty Re: SMIT LONDON (Waker) 1:75

Beitrag von John-H. am Do 03 Jun 2010, 23:31

Und es ging ein wenig weiter! Very Happy

Hier erstmal ein Maßstabsabgleich, die Relingstützen gehen bis zur Gürtellinie, ich denke das ist vertretbar.

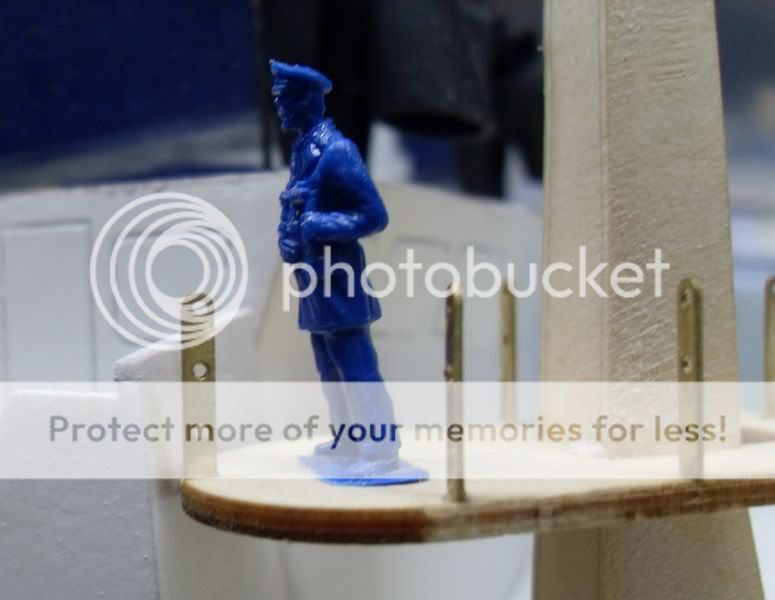

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_428

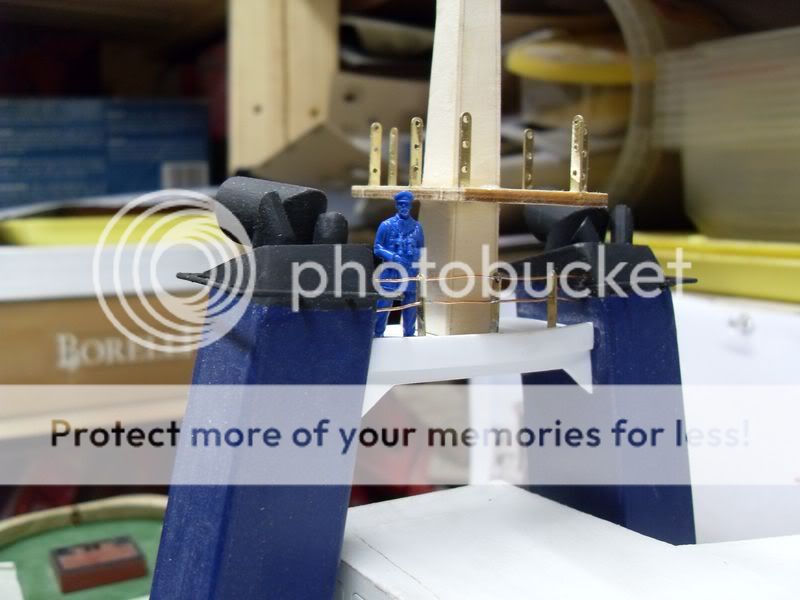

Hier seht ihr meine erste gelötete Reling. Embarassed

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_429

Ich habe sie noch schweißtreibend gerichtet und angepinselt.

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_430

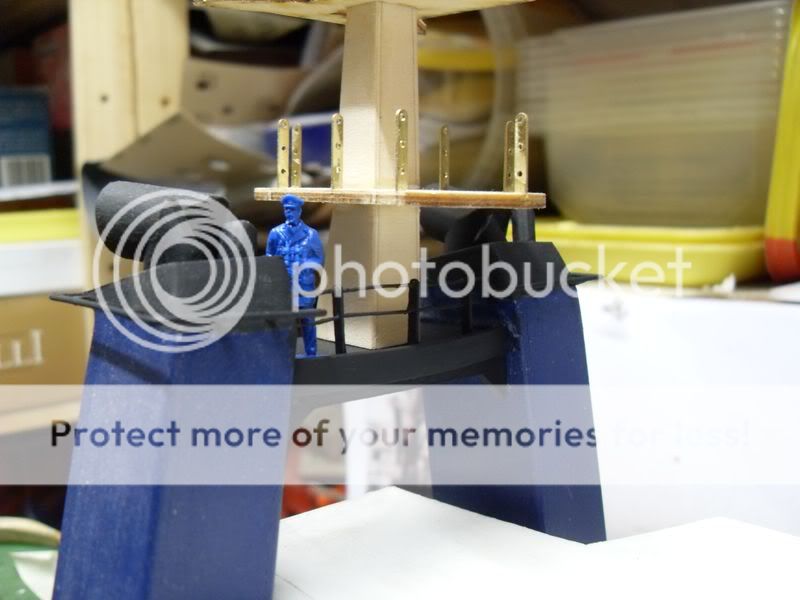

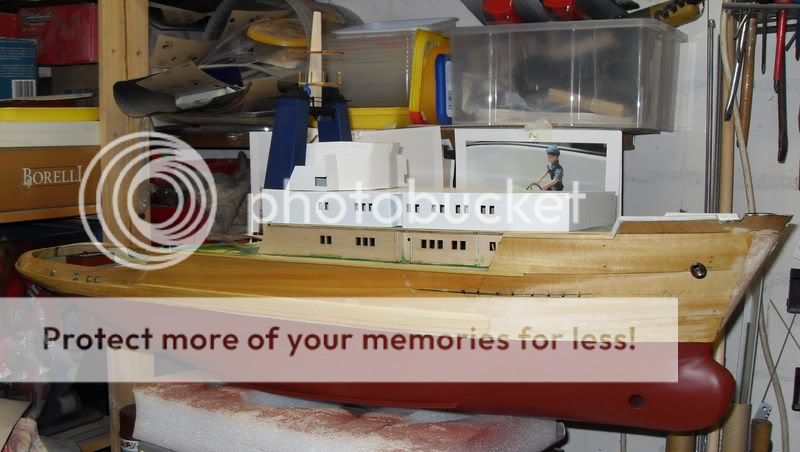

Und hier noch eine Totale, ich würde sagen es wird gaaaaaaaaaaanz langsam! Very Happy

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_431


So, das war es dann schon wieder.

Meinungen und Kritik bitte hier

http://modellbauer.forumieren.com/diskussionen-zu-den-bauberichten-f220/smit-london-waker-175-diskussion-t3032-510.htm
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

SMIT LONDON (Waker) 1:75 - Seite 4 Empty Re: SMIT LONDON (Waker) 1:75

Beitrag von John-H. am Mo 21 Jun 2010, 22:00

Nach einer schöpferischen Pause ging es nun wieder weiter! Very Happy

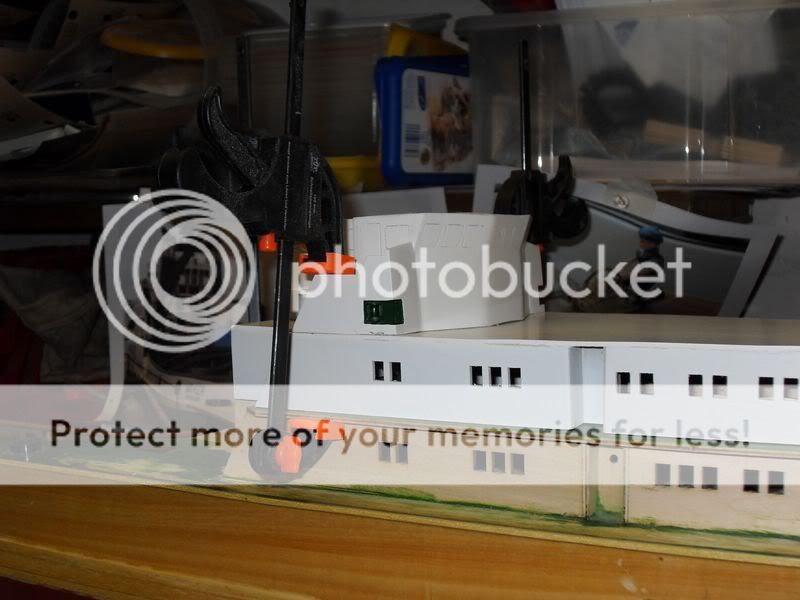

Als erstes habe ich das Brückenhaus auf das darunter liegende Deck geklebt, die beiden Zwingen brachten etwas Spannung in die Geschichte! Very Happy

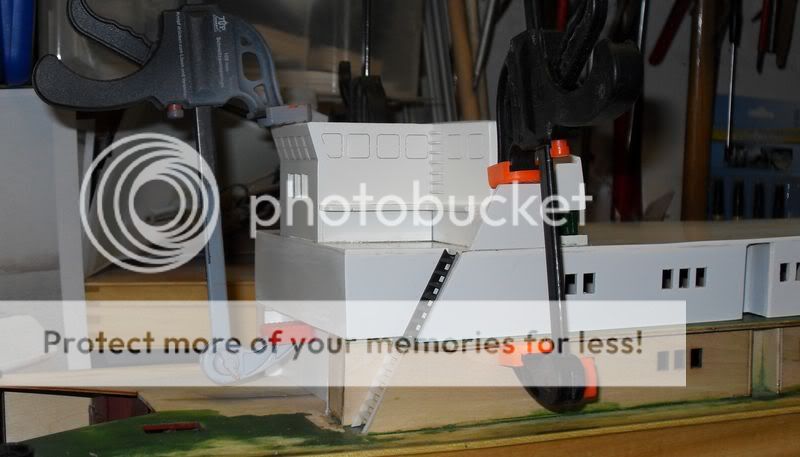

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_432

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_433

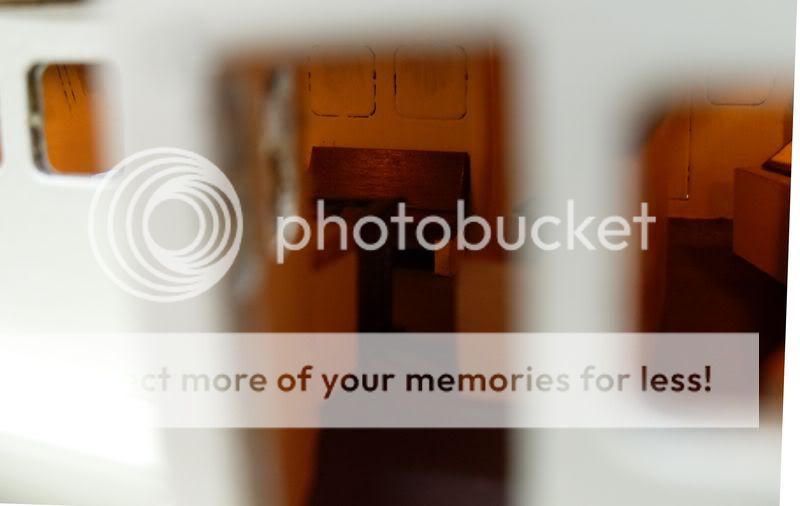

Hier mal ein paar "Schlüssellochfotos" ! Very Happy

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_434

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_435

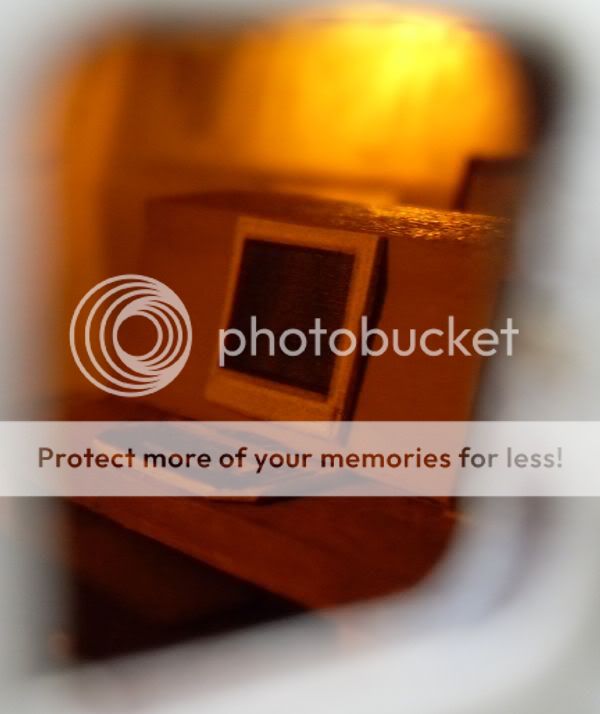

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_436

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_437

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_438

Nach dem alles getrocknet war und die üblichen Vorarbeiten abgeschlossen waren, habe ich alles noch mal überlackiert.

Nach einer weiteren Trockenphase habe ich nun angefangen die die Fenster zu öffnen!

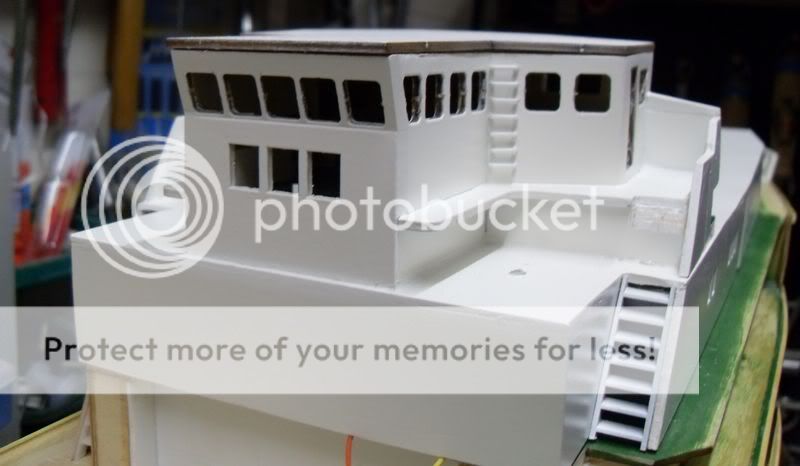

Das Dach ist nur lose aufgelegt. Very Happy

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_439

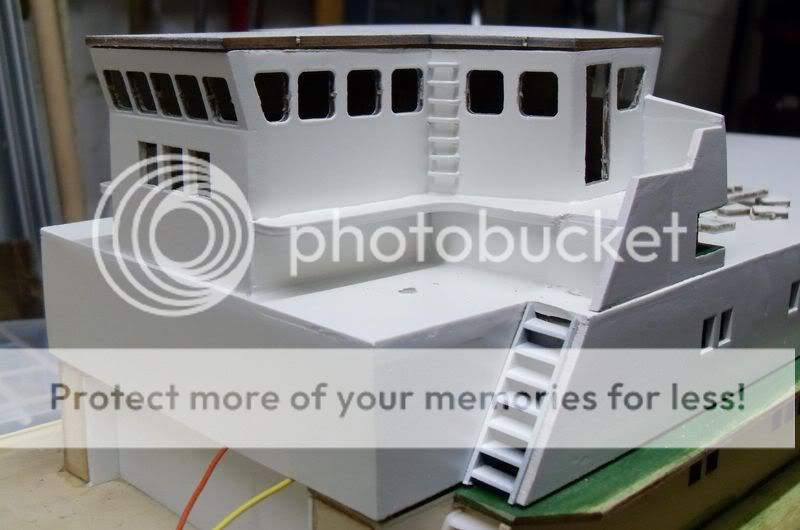

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_440


So, das war es dann schon wieder.

Meinungen und Kritik bitte hier

http://modellbauer.forumieren.com/diskussionen-zu-den-bauberichten-f220/smit-london-waker-175-diskussion-t3032-525.htm
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

SMIT LONDON (Waker) 1:75 - Seite 4 Empty Re: SMIT LONDON (Waker) 1:75

Beitrag von John-H. am So 04 Jul 2010, 01:25

Ja es ging mal wieder etwas weiter! Very Happy
Ich werde diesmal 2 Berichte erstellen, so als Entschädigung, weil ich so lange nichts mehr gezeigt habe! Very Happy

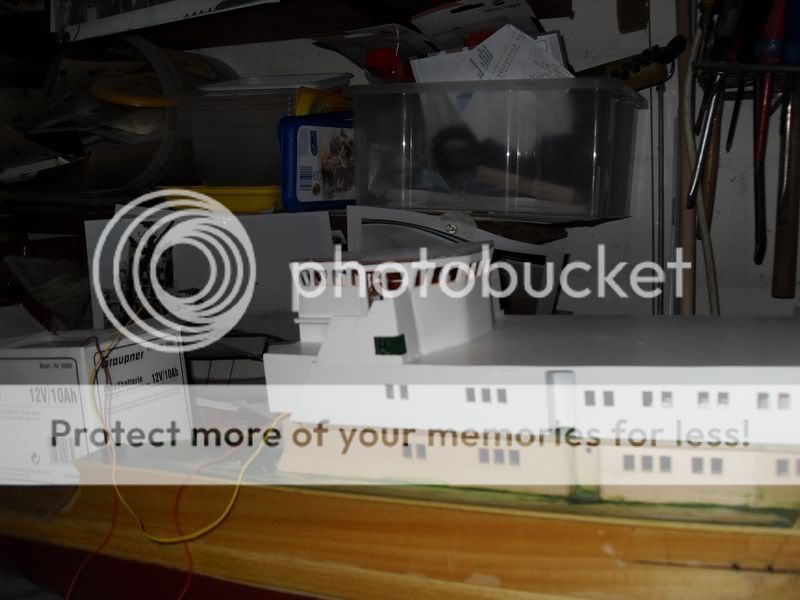

Als erstes habe ich alle Fenster der Brücke geöffnet,

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_441

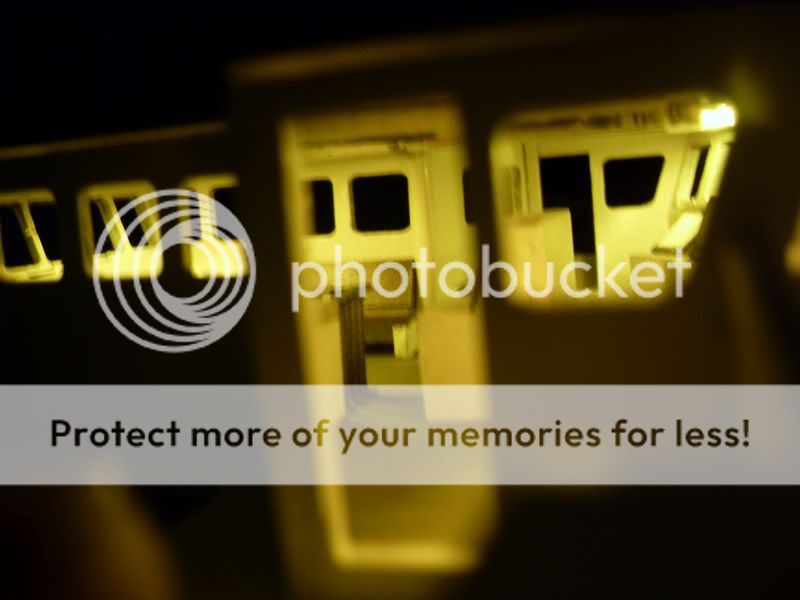

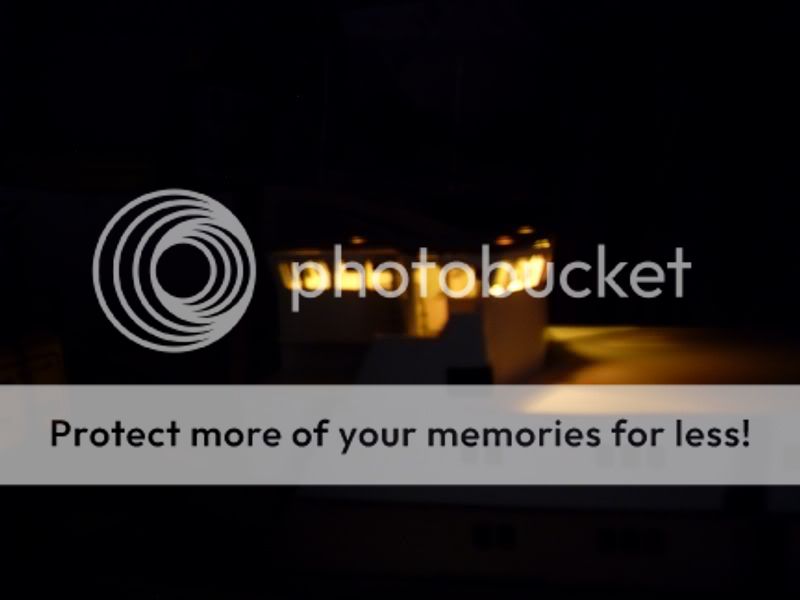

und Licht angemacht. Irgendwie scheint es Glückssache zusein, mal ein scharfes Bild hin zu bekommen.
Also an dieser Stelle mal eine dickes SORRY für die Bildqualität, aber ich wollte sie Euch trotzdem nicht vorenthalten!

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_442

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_443

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_444

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_445

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_446

So, das war der erste Teil.

Meinungen und Kritik bitte hier

http://modellbauer.forumieren.com/diskussionen-zu-den-bauberichten-f220/smit-london-waker-175-diskussion-t3032-525.htm
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

SMIT LONDON (Waker) 1:75 - Seite 4 Empty Re: SMIT LONDON (Waker) 1:75

Beitrag von John-H. am So 04 Jul 2010, 02:04

Als nächstes ging es mit der Schornsteinbrücke weiter.

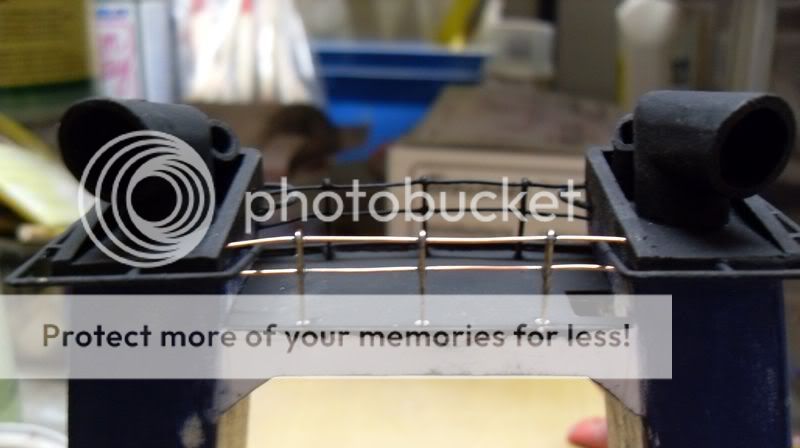

Diesmal habe ich (dank dem Rat von Mike) den Messingdraht erst einmal zwischen 2 Zangen gespannt, bevor ich ihn durch die Durchzüge schob, dass Ergebnis ist um einiges zufriedenstellender als auf der anderen Seite.
Finde ich jedenfalls.

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_447

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_448

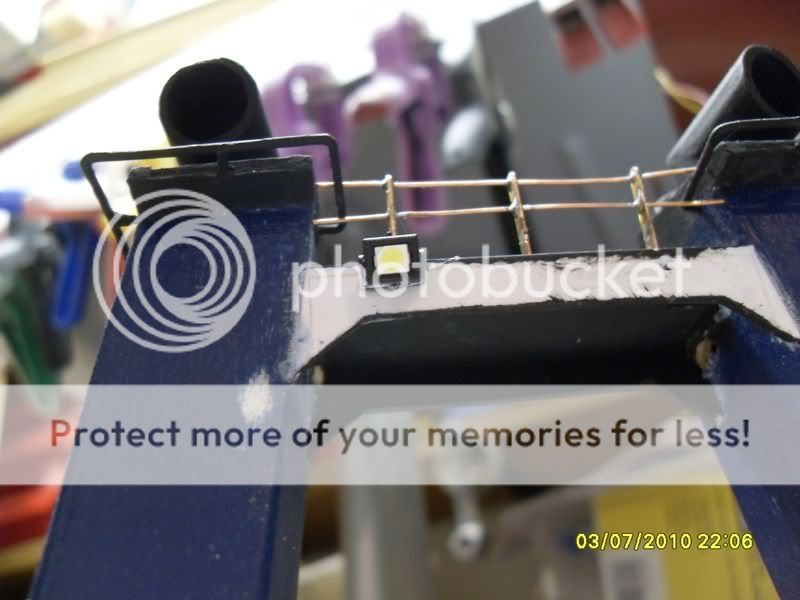

Als nächstes habe ich einen Scheinwerfer installiert.

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_449

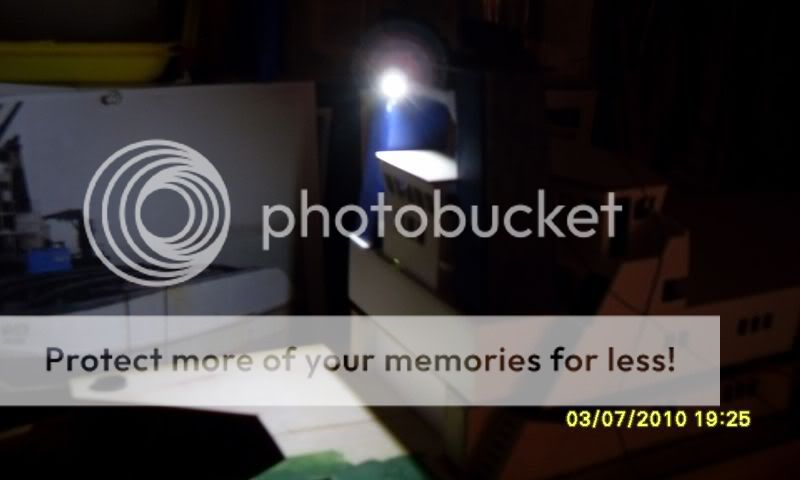

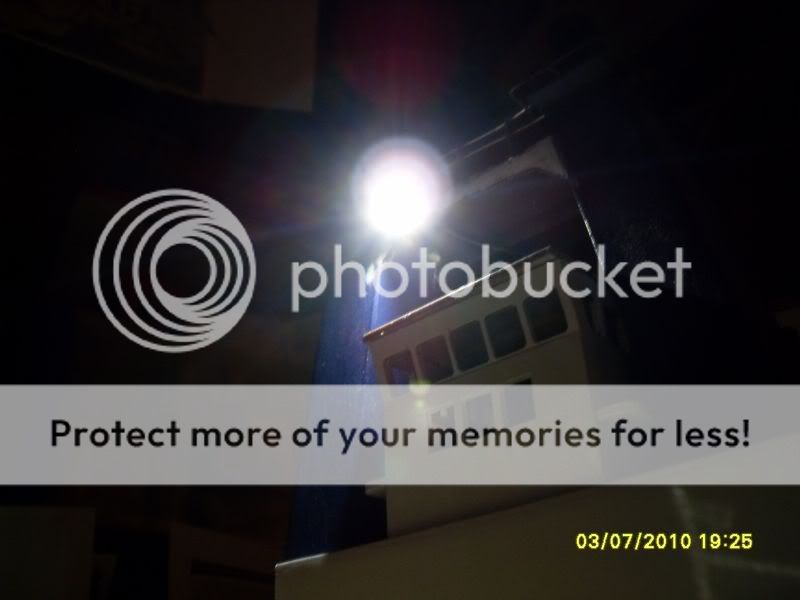

Diese Scheinwerfer, sind im warsten Sinne des Wortes, der helle Wahnsinn aber seht selbst.

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_450

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_451

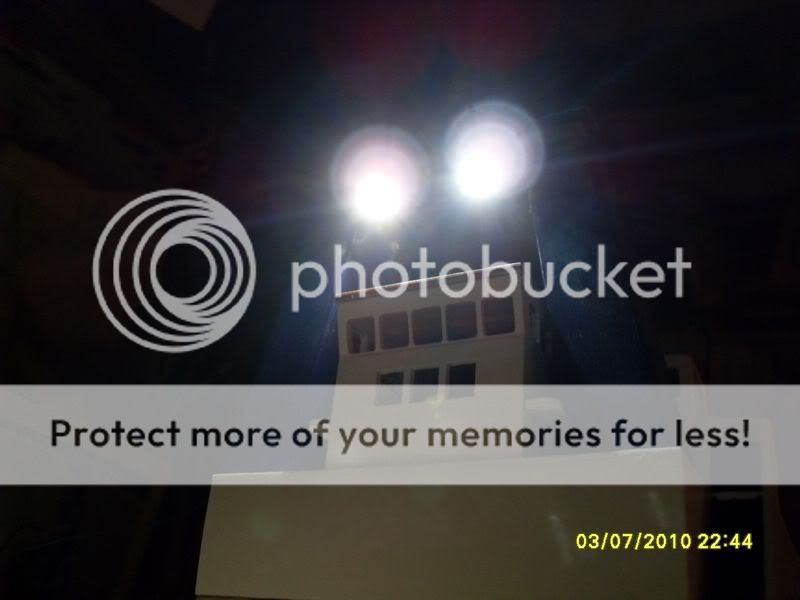

Hier ist nun auch der zweite Scheinwerfer installiert, die Dinger machen wirklich ordentlich Licht auf dem Arbeitsdeck. Very Happy

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_452

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_453

So, hier nochmal mit Umgebungsbeleuchtung.

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_454

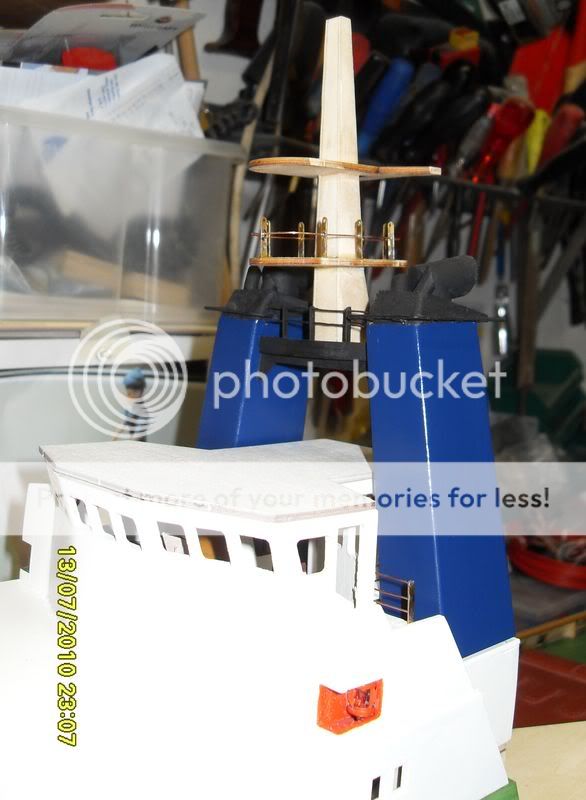

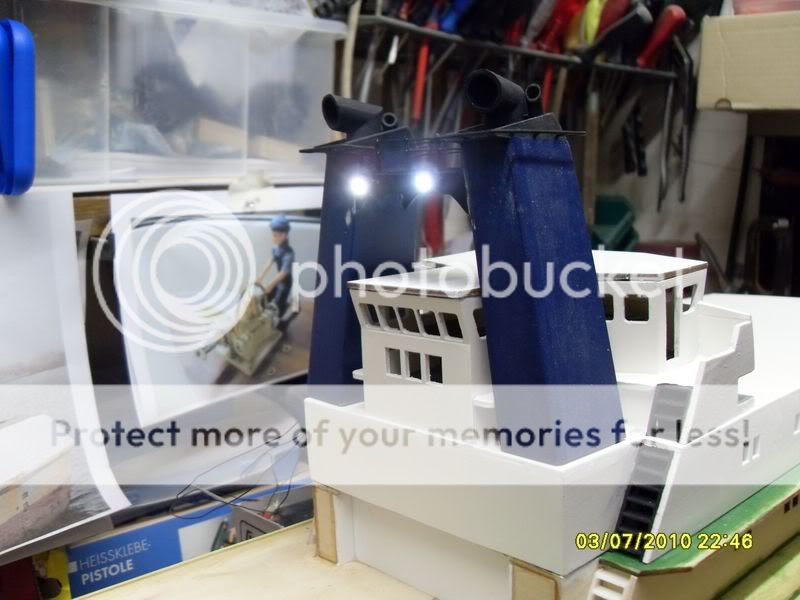

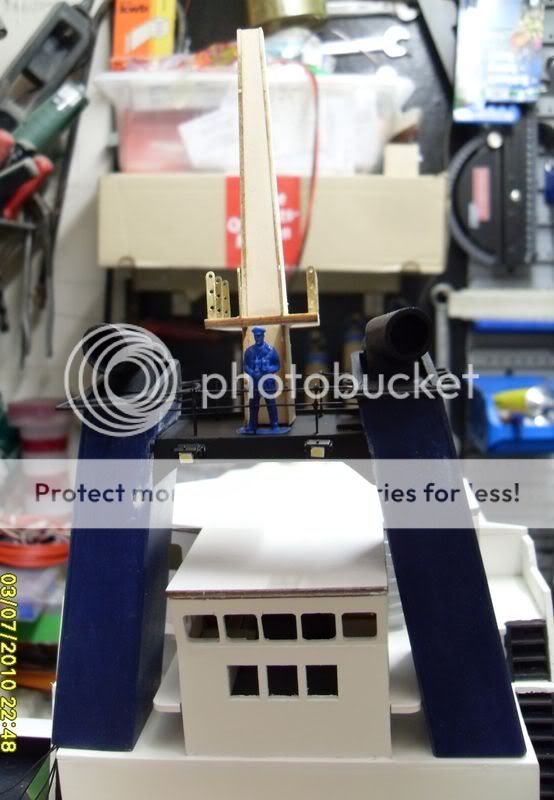

Hier seht ihr den provisorisch dazu gestellten Mast.

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_456

Und hier nochmal von vorne.

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_457


So, das war es dann schon wieder.

Meinungen und Kritik bitte hier

http://modellbauer.forumieren.com/diskussionen-zu-den-bauberichten-f220/smit-london-waker-175-diskussion-t3032-525.htm
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

SMIT LONDON (Waker) 1:75 - Seite 4 Empty Re: SMIT LONDON (Waker) 1:75

Beitrag von John-H. am Mo 05 Jul 2010, 22:40

Heute möchte ich Euch mal wieder mit etwas Detailarbeit langweilen! Very Happy

Es geht um die Lüftergitter am Aufbau.

Als erstes habe ich mir einen Kabelbinder genommen.

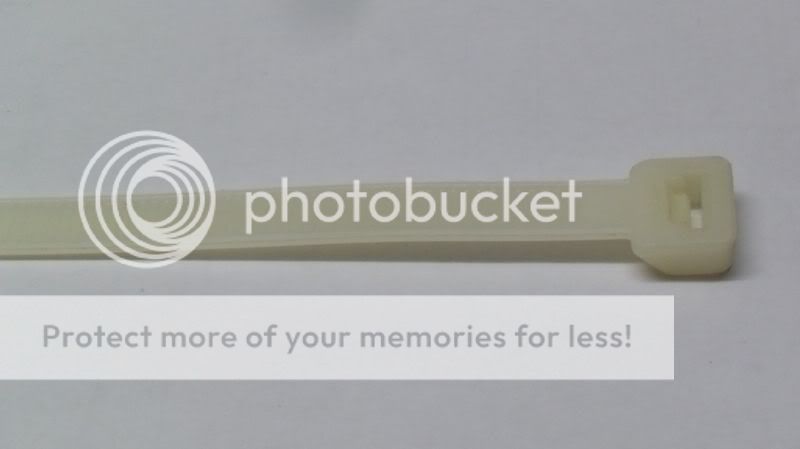

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_458

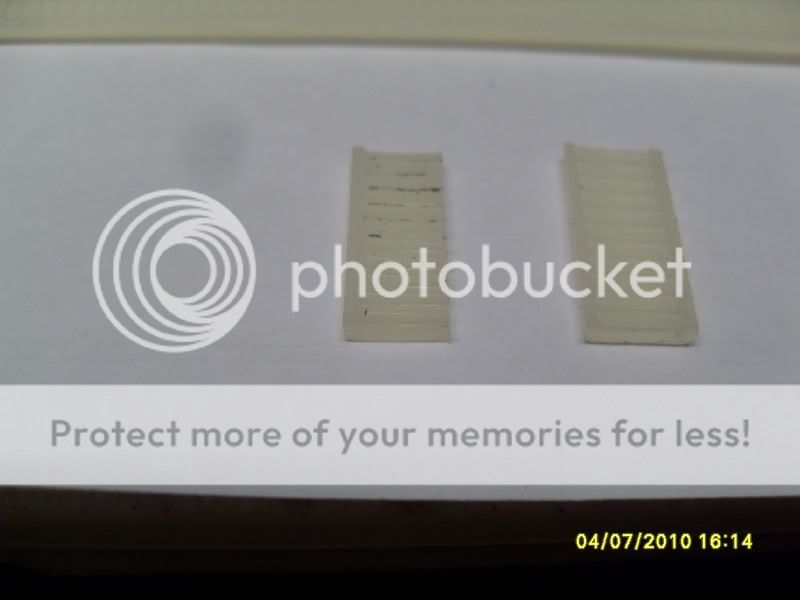

Davon habe ich mir 2 Stücken abgeschnitten, und jeweils eine Kante abgetrennt.

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_459

Wie ihr in der Seitenansicht sehen könnt, stehen die Rasten schräg nach unten, also den Lüfterlamellen schon sehr ähnlich.

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_460

Nun noch beide Teile zusammengeklebt,

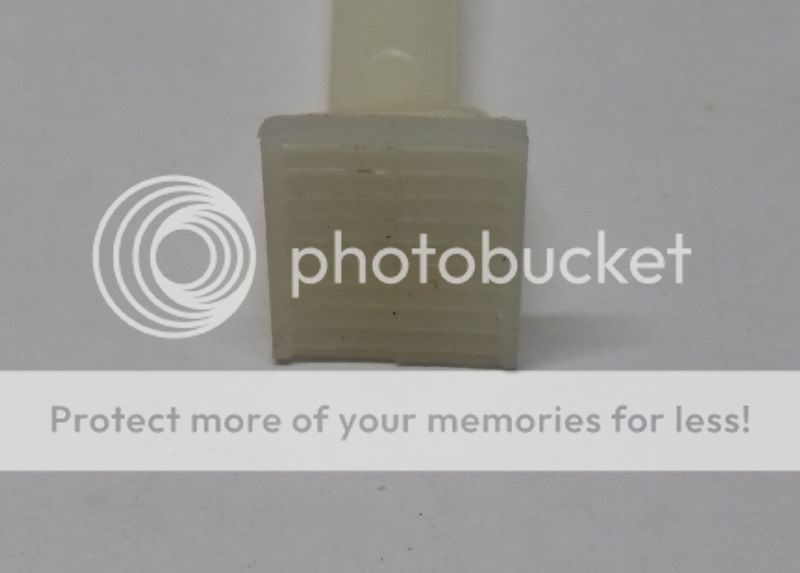

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_461

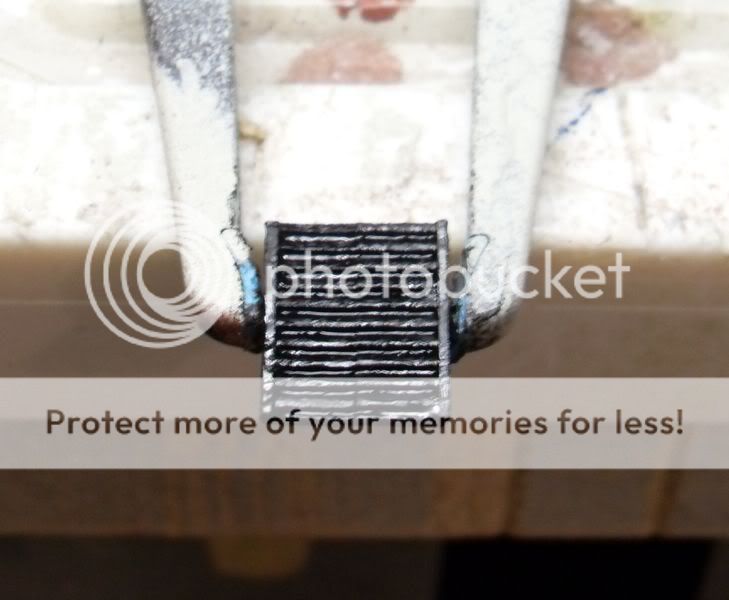

Farbe drauf, trocknen lassen und fertig.

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_462

Ich denke das Ergebnis kann sich sehen lassen.

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_463

Für den mittleren Lüfter habe ich drei Streifen zusammen geklebt. Very Happy
Ich gebe zu bedenken das es Makroaufnahmen sind, beim normalen hinsehen, sieht man die Übergänge zwischen den Streifen nicht so deutlich. Embarassed

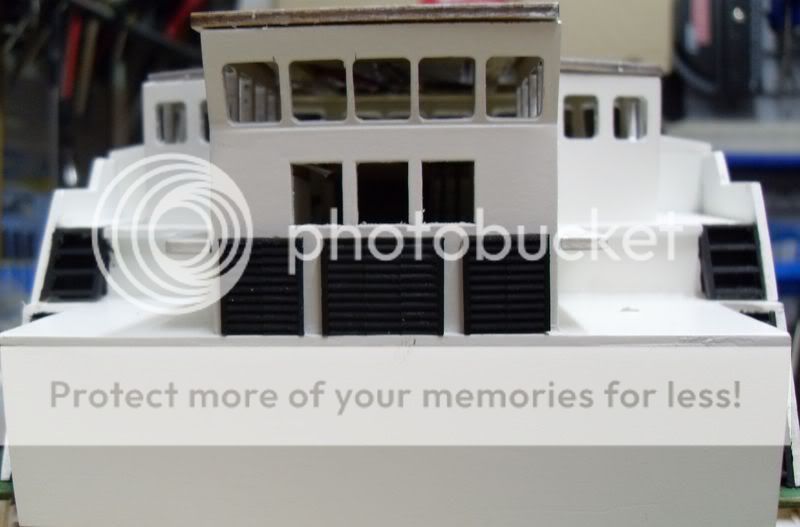

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_464



So, das war es dann schon wieder.

Meinungen und Kritik bitte hier

http://modellbauer.forumieren.com/diskussionen-zu-den-bauberichten-f220/smit-london-waker-175-diskussion-t3032-540.htm
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

SMIT LONDON (Waker) 1:75 - Seite 4 Empty Re: SMIT LONDON (Waker) 1:75

Beitrag von John-H. am Di 13 Jul 2010, 14:38

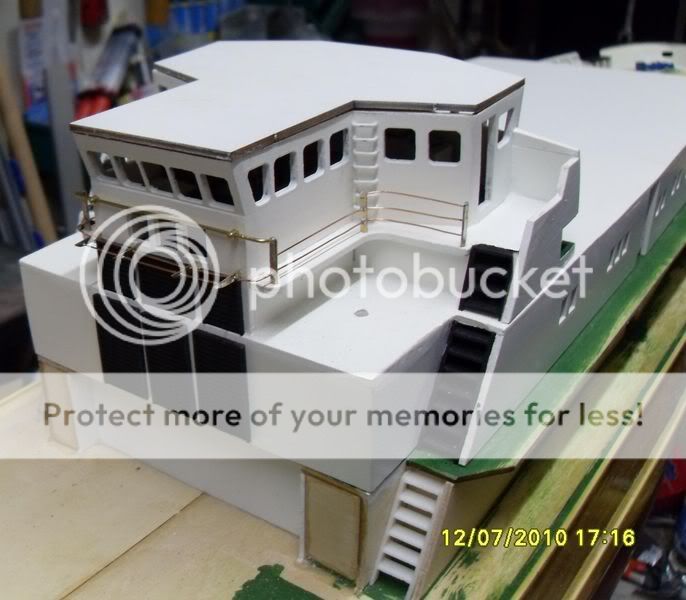

Ich habe mal wieder etwas weiter gemacht! Very Happy

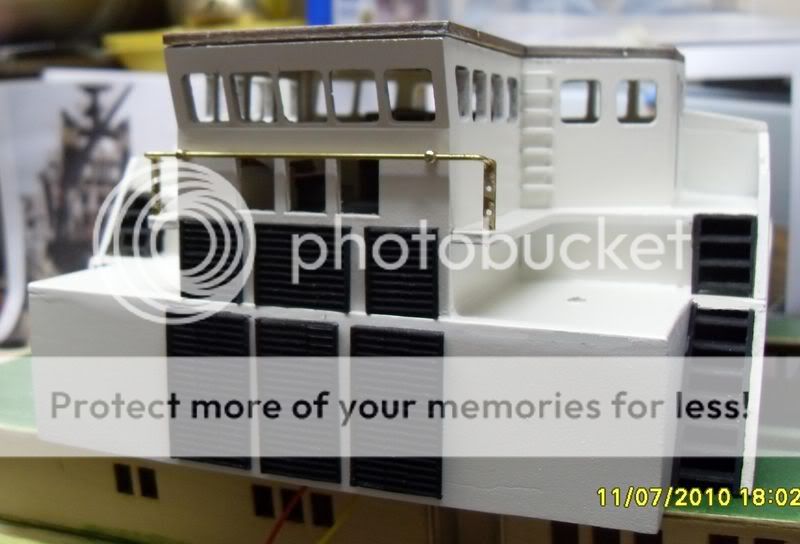

Ganz abgesehen von den großen Lüfterflächen, habe ich auch mal wieder etwas mit dem Lötkolben hantiert!

Nun seht selbst.

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_465

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_466

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_467

So, das war es dann schon wieder.

Meinungen und Kritik bitte hier

http://modellbauer.forumieren.com/diskussionen-zu-den-bauberichten-f220/smit-london-waker-175-diskussion-t3032-555.htm
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

SMIT LONDON (Waker) 1:75 - Seite 4 Empty Re: SMIT LONDON (Waker) 1:75

Beitrag von John-H. am So 18 Jul 2010, 14:55

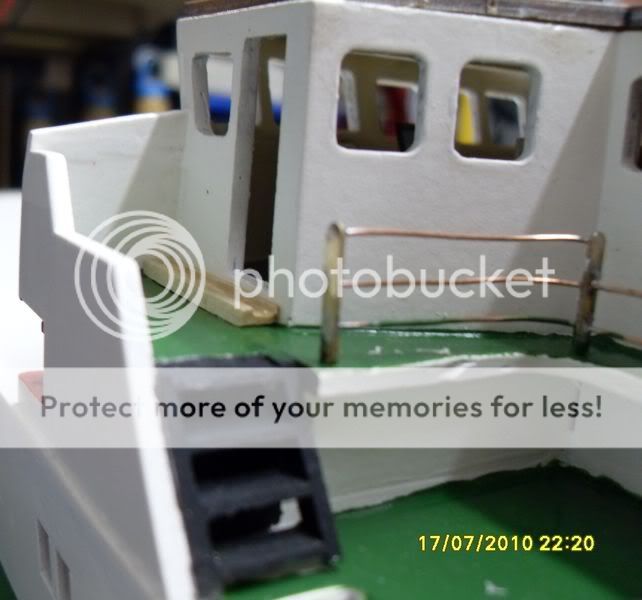

Heute mal ein Bericht ohne weitere Kommentare, die Bilder sollten für sich sprechen! Very Happy

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_468

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_469

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_470

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_471

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_472

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_473

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_474

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_475

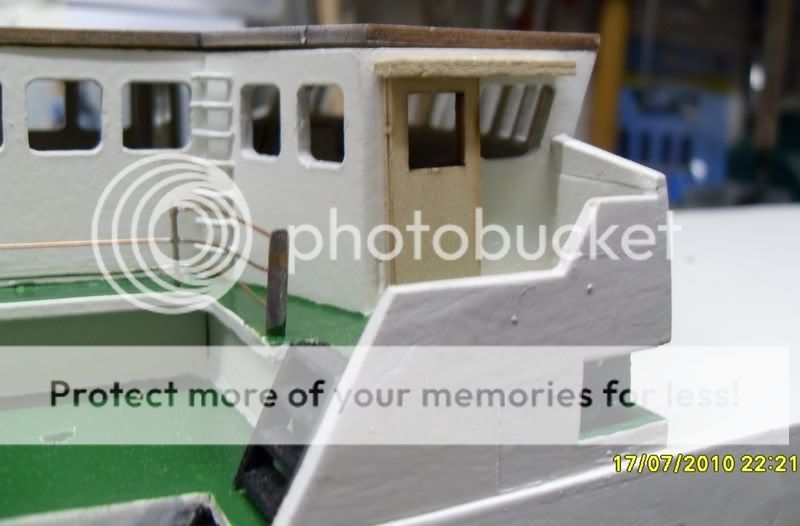

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_476

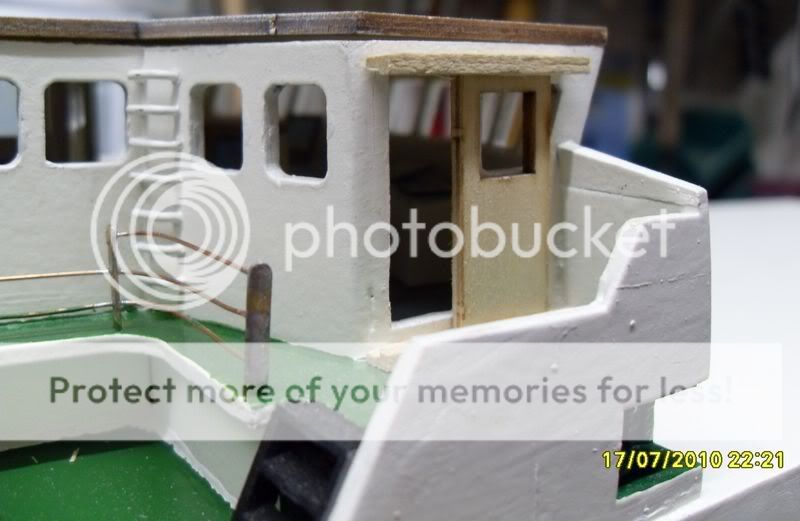

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_477

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_478

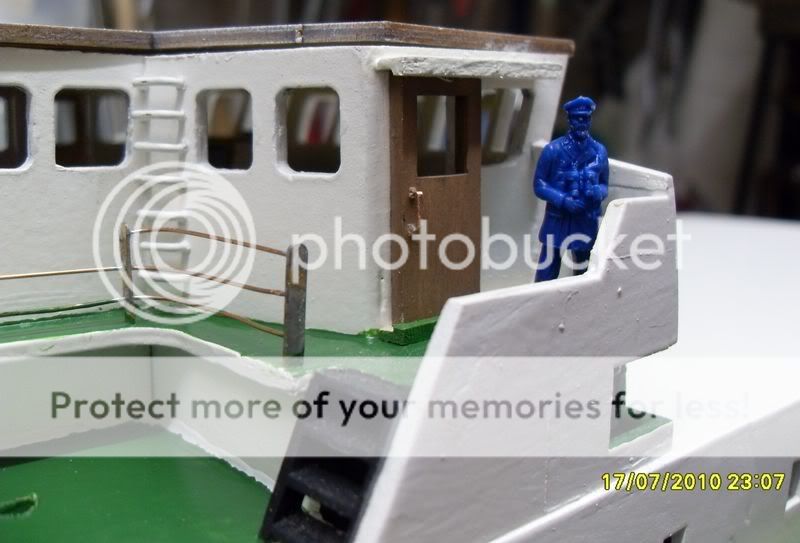

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_479

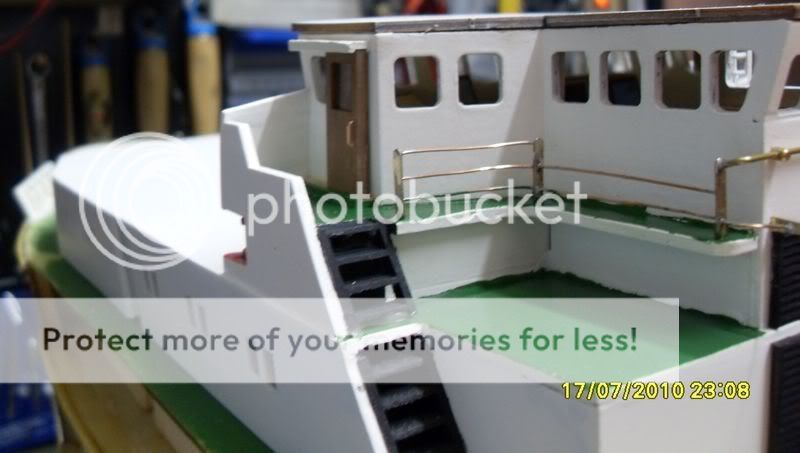

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_480

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_481

So, das war es dann schon wieder.

Meinungen und Kritik bitte hier

http://modellbauer.forumieren.com/diskussionen-zu-den-bauberichten-f220/smit-london-waker-175-diskussion-t3032-555.htm
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

SMIT LONDON (Waker) 1:75 - Seite 4 Empty Re: SMIT LONDON (Waker) 1:75

Beitrag von John-H. am Mo 19 Jul 2010, 10:20

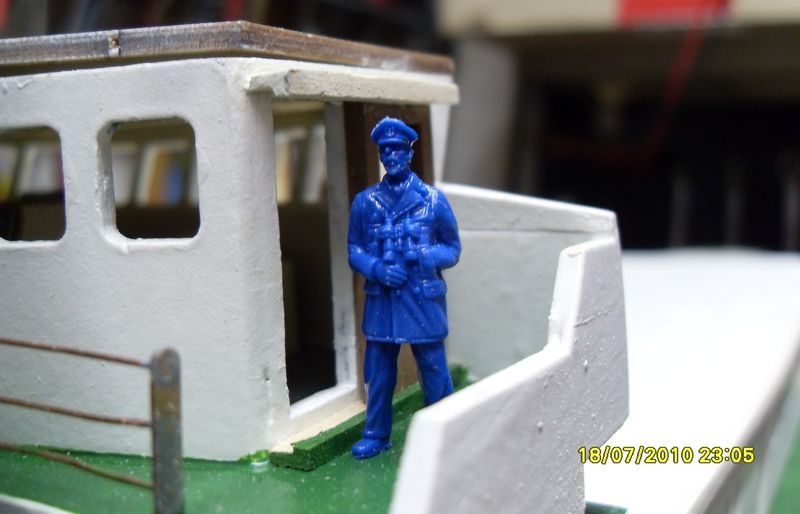

Noch ein kleiner Nachtrag zum Größenvergleich, ich habe nun die Bodenplatte vom Kapitän entfernt.

SMIT LONDON (Waker) 1:75 - Seite 4 Sdc15310

Meinungen und Kritik bitte hier

http://modellbauer.forumieren.com/diskussionen-zu-den-bauberichten-f220/smit-london-waker-175-diskussion-t3032-555.htm
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

SMIT LONDON (Waker) 1:75 - Seite 4 Empty Re: SMIT LONDON (Waker) 1:75

Beitrag von John-H. am Sa 24 Jul 2010, 15:35

Auch die letzten Tag war ich nicht ganz untätig. Very Happy

Der Mast hat seine zweite Etage bekommen.
Das hieß dann erstmal bei den Relingstützen die unteren Löcher zulöten und Stützen platzieren.

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_482

Anschließend habe ich den Messingdraht (erst gespannt damit er gerade ist) in drei Teilen verbaut, erst den hinteren Teil und jeweils die Seitenteile.

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_483

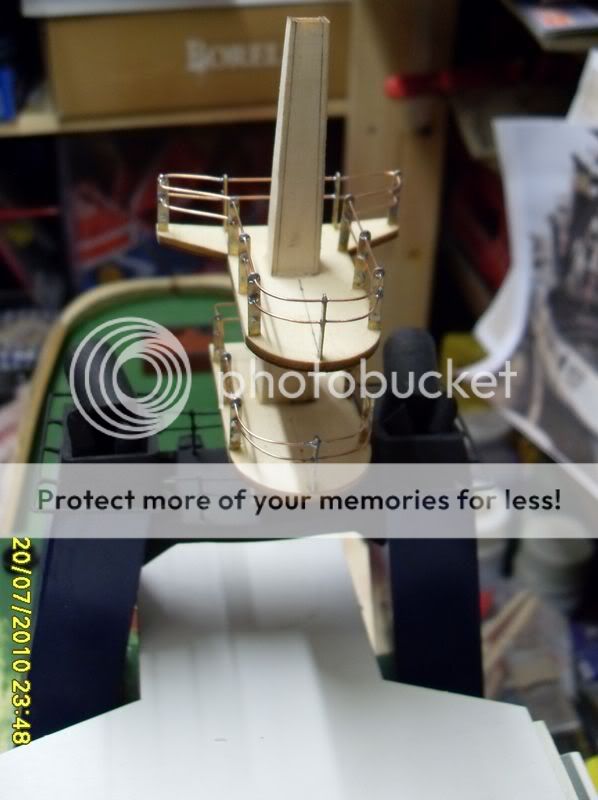

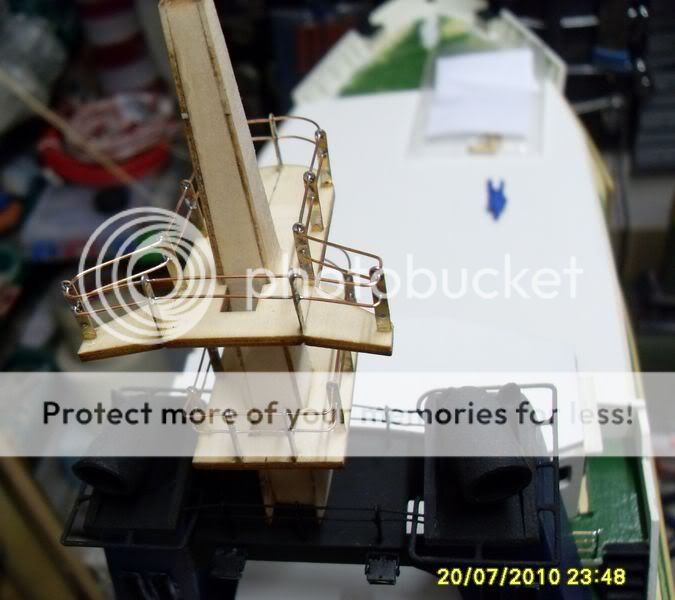

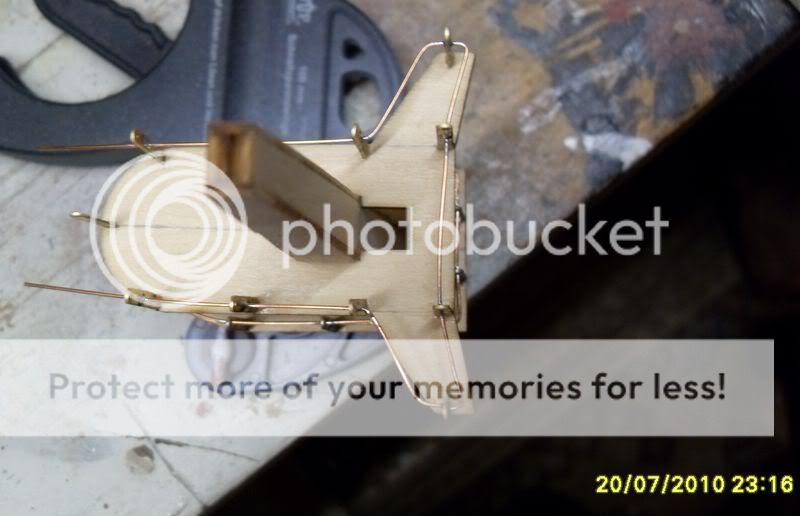

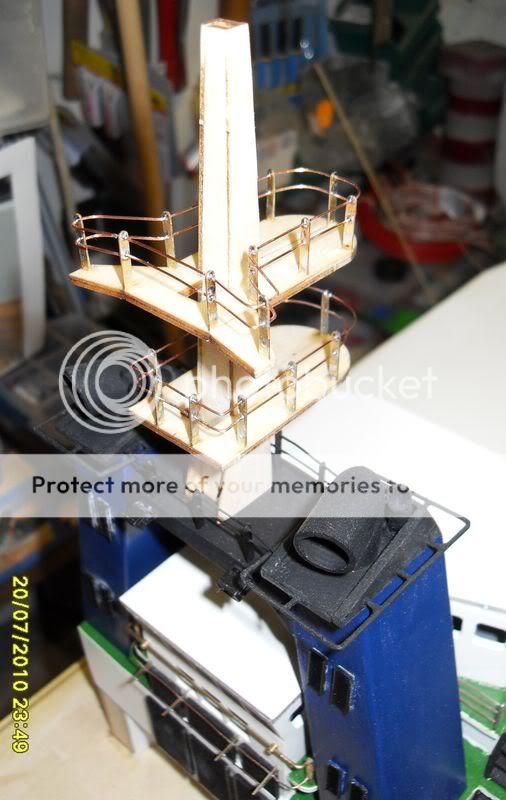

Hier nun die fertige Etage aus verschiedenen Perspektiven.

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_484

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_485

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_486

Weiter ging es mit den Anbauten am Brückenhaus.
Ich möchte an dieser Stelle bemerken das ich das nur nach Bildern baue und nicht nach einer Anleitung, von daher kann es schon zu optischen Abweichungen kommen! Embarassed

Als erstes hatte ich mir eine Hilfslinie gezogen um die Zurchzüge zu plazieren, als die dann an ihren Plätzen steckten (glücklicherweise noch ohne Kleber) stellte ich fest das ich den Messingdraht nicht so ohne weiteres durch geschoben bekomme, ohne ihn unnötig zuverbiegen.

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_487

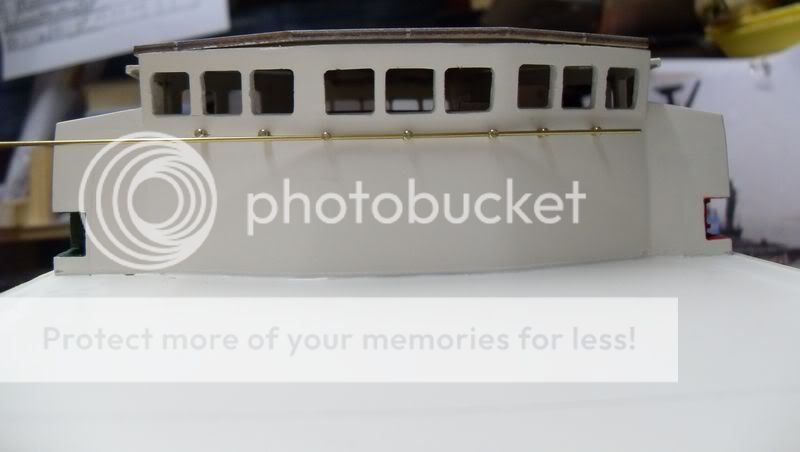

Also habe ich die jeweils beiden letzten Durchzüge wieder aus der Bordwand genommen, auf den Draht gefädelt und dann unter etwas Druck an der richtigen Position plaziert.

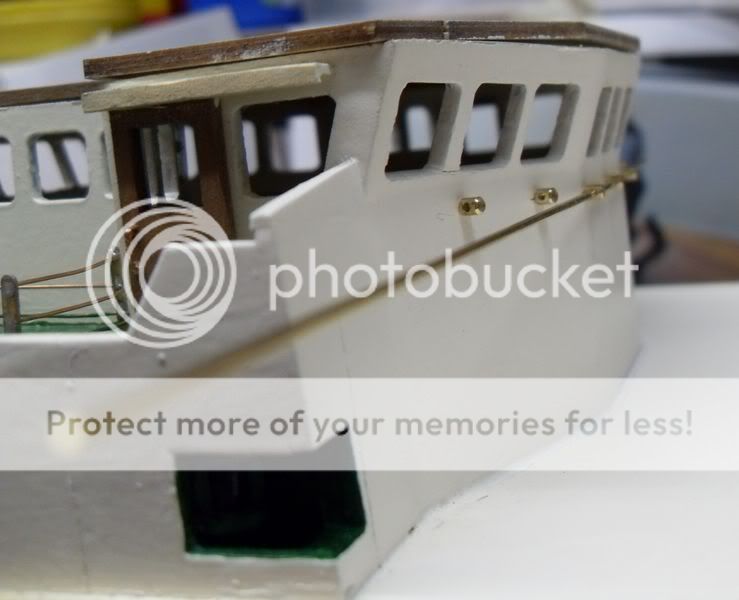

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_488

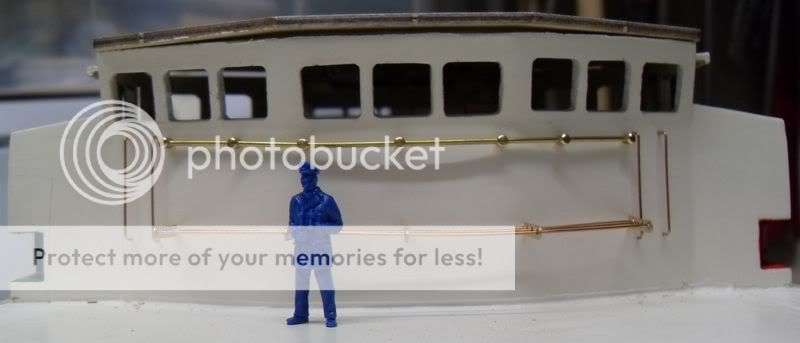

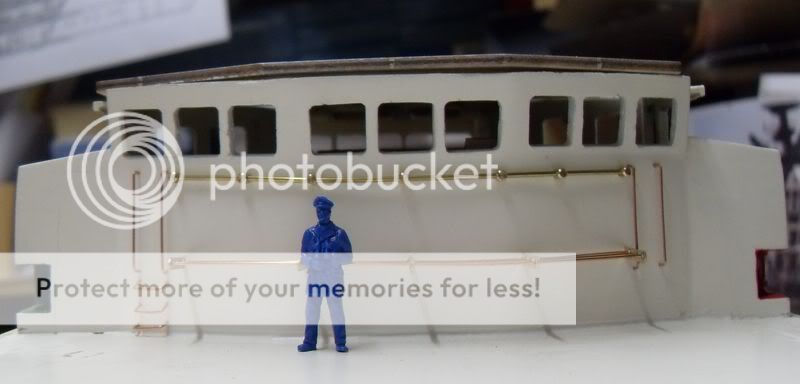

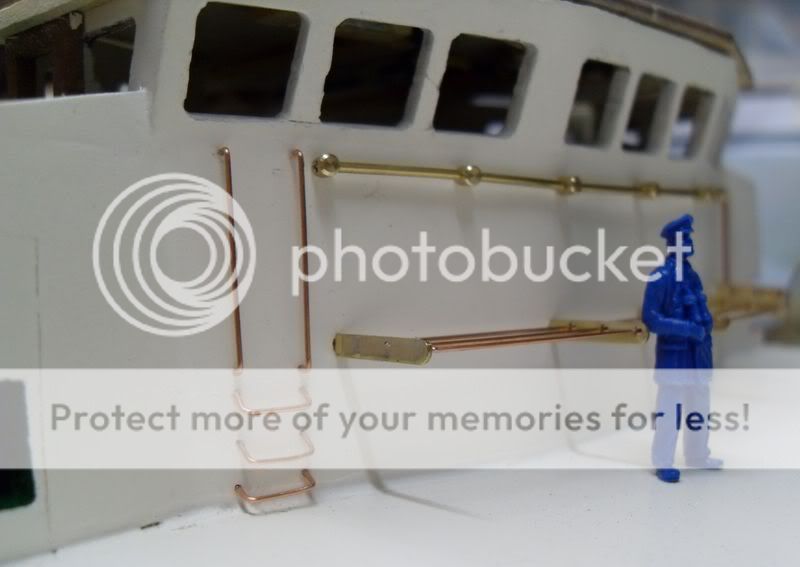

Der Rest war dann nur noch Fleißarbeit.

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_489

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_490

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_491

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_492

Auf Backbord müssen nur noch die Steigeisen dran, ansonsten bin ich ganz zufrieden.

Hier seht ihr mal mein Vorbild.

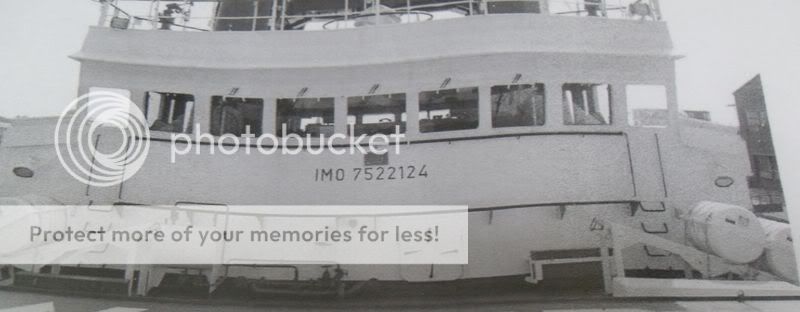

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_493
Quelle:
Code:
http://www.fire-rescue.nl/mswaker/Extra/Modelbouw/Helikopter%20dek/Helikopterdek%204.JPG

So, das war es dann mal wieder. Very Happy

Meinungen und Kritik bitte hier

http://modellbauer.forumieren.com/diskussionen-zu-den-bauberichten-f220/smit-london-waker-175-diskussion-t3032-555.htm
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

SMIT LONDON (Waker) 1:75 - Seite 4 Empty Re: SMIT LONDON (Waker) 1:75

Beitrag von John-H. am Mo 26 Jul 2010, 22:41

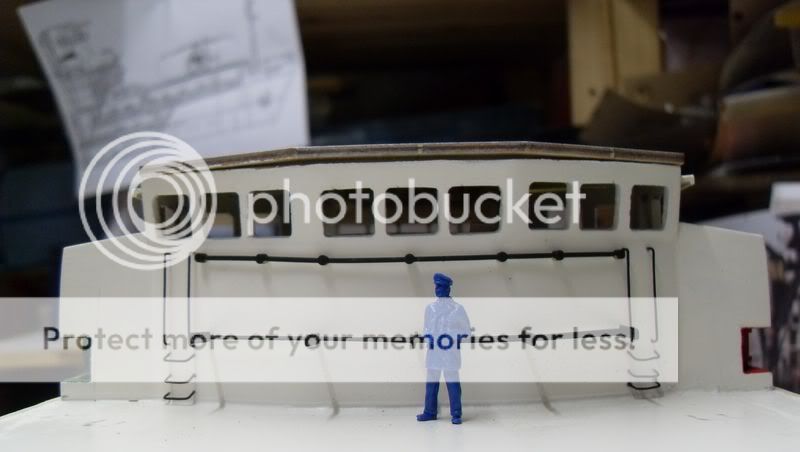

Ich habe mal ein wenig mit Farbe gearbeitet.

Seht selbst: Very Happy

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_494

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_495

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_496

Hier nochmal zum Vergleich, das Original.


SMIT LONDON (Waker) 1:75 - Seite 4 Helikopterdek204
Quelle:
Code:
http://www.fire-rescue.nl/mswaker/Extra/Modelbouw/Helikopter%20dek/Helikopterdek%204.JPG

So, das war es dann mal wieder. Very Happy

Meinungen und Kritik bitte hier

http://modellbauer.forumieren.com/diskussionen-zu-den-bauberichten-f220/smit-london-waker-175-diskussion-t3032-570.htm
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

SMIT LONDON (Waker) 1:75 - Seite 4 Empty Re: SMIT LONDON (Waker) 1:75

Beitrag von John-H. am Sa 07 Aug 2010, 22:48

Nach einer kleinen Pause ging es nun etwas am Heck besser gesagt am Schanzkleid weiter.

Ich habe mich heute dran gesetzt und die Durchführungen, die ja für die SMIT normal sind zuverschließen.
Dazu habe ich mir ein paar kleine Platten zugeschnitten und diese dann nach außen hin absichtlich erhaben angeklebt.
Wenn dann alles trocken ist wird noch etwas geschliffen und fertig.

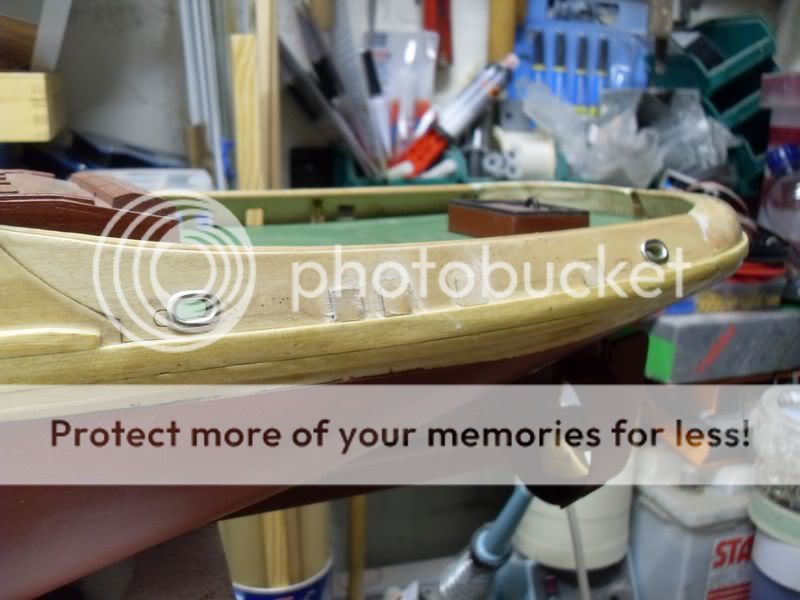

Achso, die metallenden Troßenklüsen habe ich mir ich aus dem Zubehör gekauft, sie sind nicht im Bausatz enthalten!

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_498

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_499

Das ist nun das 500ste Bild von meinem Modell!
SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_500

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_501

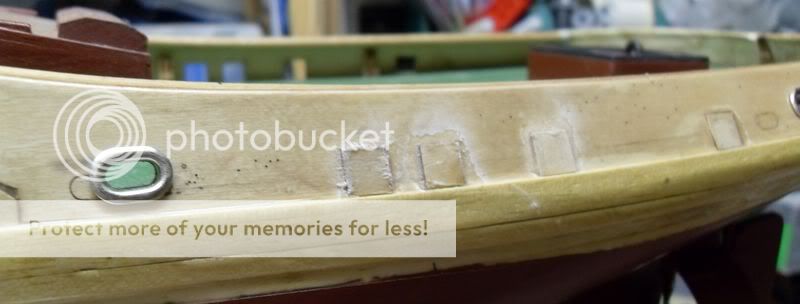

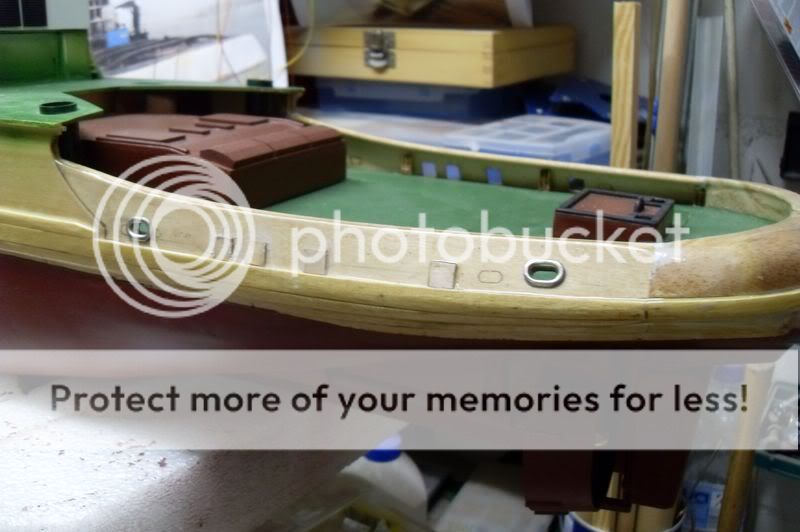

Auf dem Bild kann man ganz gut erkennen das die Durchführungen verschlossen sind.
Auf einem anderen Bild habe ich dann gesehen das dies Klappen auch nach außen hin ein wenig überstehen, deswegen habe ich meine auch erhaben angeklebt! Very Happy

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_502
Quelle:
Code:
http://www.kustvaartforum.com/viewtopic.php?f=4&t=4558&start=0&hilit=etv+waker

So, das war es dann mal wieder. Very Happy

Meinungen und Kritik bitte hier

http://modellbauer.forumieren.com/diskussionen-zu-den-bauberichten-f220/smit-london-waker-175-diskussion-t3032-585.htm
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

SMIT LONDON (Waker) 1:75 - Seite 4 Empty Re: SMIT LONDON (Waker) 1:75

Beitrag von John-H. am So 15 Aug 2010, 23:37

Es ging wieder mal ein wenig weiter!

Als erstes habe ich die Ausleger nach den original Bildern versucht nachzubilden, da kommen noch Lampen drauf.
Leider sind die Bilder nicht so ganz scharf geworden. Embarassed

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_503

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_504

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_505

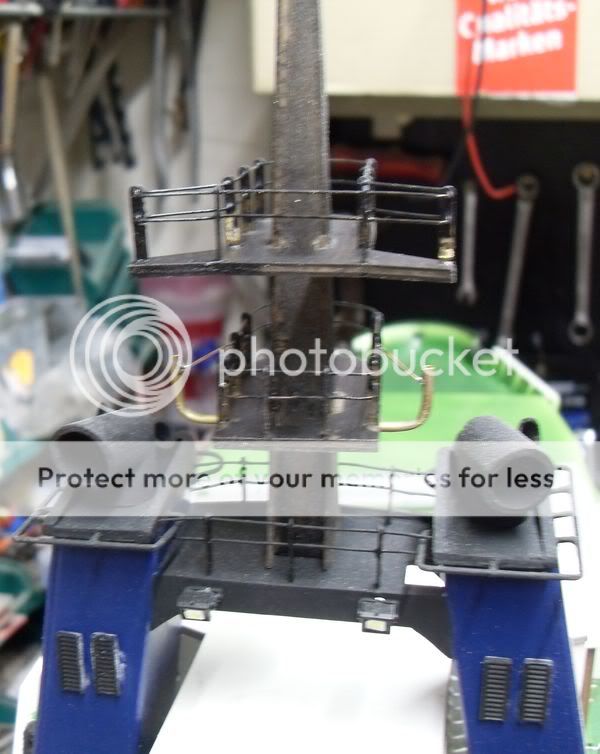

Als nächstes wollte ich die dritte Etage des Mastes anbauen, nur das was im Bausatz mitgeliefert wird ist nicht das was man verbauen kann, dachte ich mir.
Da habe ich mir dann noch mal meine Bilder zu rate gezogen und eine neue gebaut.

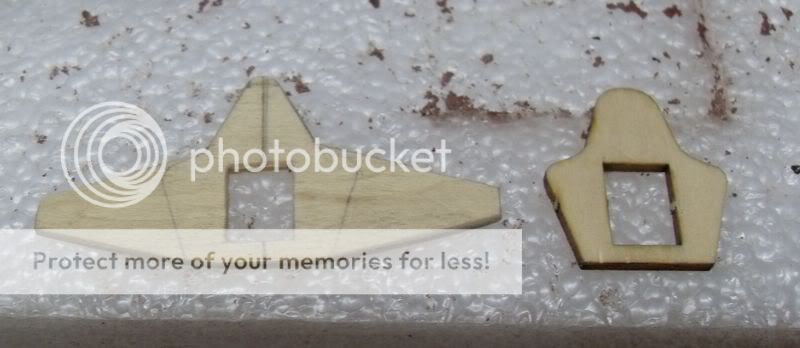

Links die neue, rechts die aus dem Bausatz.

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_506

Hier ein Bild mit der Bausatz Palttform:

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_507

Und hier ein Bild mit der neuen Plattform, die kommt dem Original schon um einiges näher.

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_508

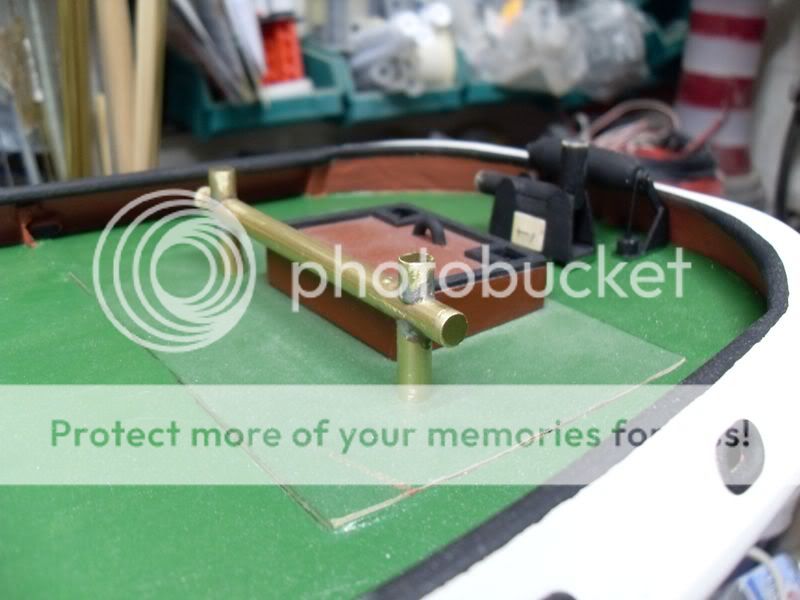

Auch die Rah mit den Ösen habe ich selbst gebaut, ein 2mm Messingrohr, und die Ösen habe ich aus 0,5mm Messing gebogen.
Anschließend verlötet und fertig.

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_509

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_510


So, das war es dann mal wieder. Very Happy

Meinungen und Kritik bitte hier

http://modellbauer.forumieren.com/diskussionen-zu-den-bauberichten-f220/smit-london-waker-175-diskussion-t3032-600.htm
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

SMIT LONDON (Waker) 1:75 - Seite 4 Empty Re: SMIT LONDON (Waker) 1:75

Beitrag von John-H. am Sa 21 Aug 2010, 13:34

Es ging wieder etwas weiter, im Moment baue ich nur nach Fotos vom Original, das heißt scratchen pur!

Hier nun ein paar Bilder!

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_511

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_512

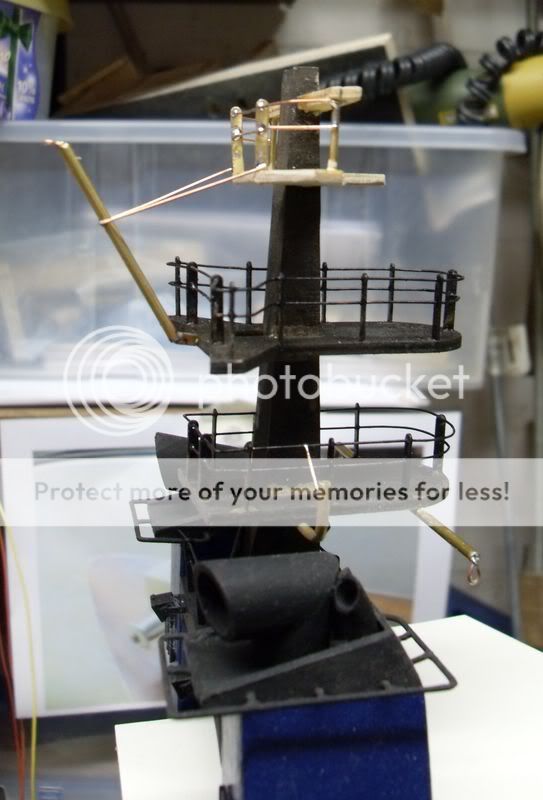

Hier wieder mal eine provisorische Stellprobe.

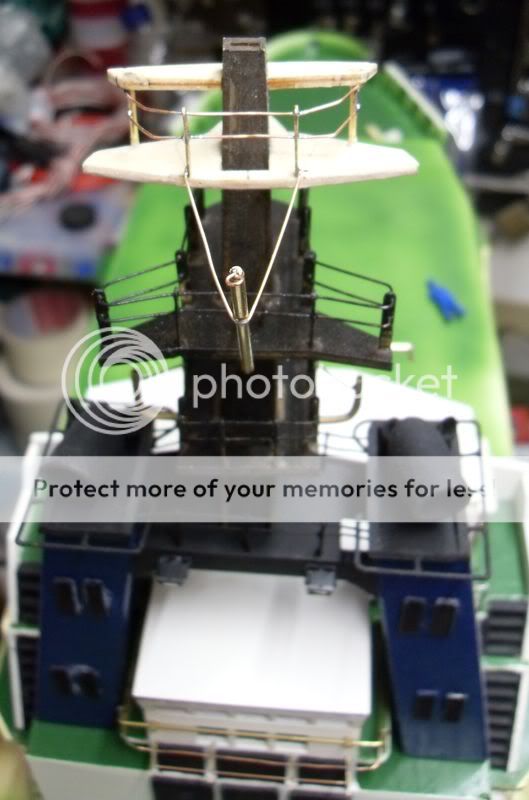

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_513

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_514

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_515

So, das war es dann mal wieder. Very Happy

Meinungen und Kritik bitte hier

http://modellbauer.forumieren.com/diskussionen-zu-den-bauberichten-f220/smit-london-waker-175-diskussion-t3032-600.htm
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

SMIT LONDON (Waker) 1:75 - Seite 4 Empty Re: SMIT LONDON (Waker) 1:75

Beitrag von John-H. am So 22 Aug 2010, 01:02

Na, noch nen kleines Update gefällig! Very Happy

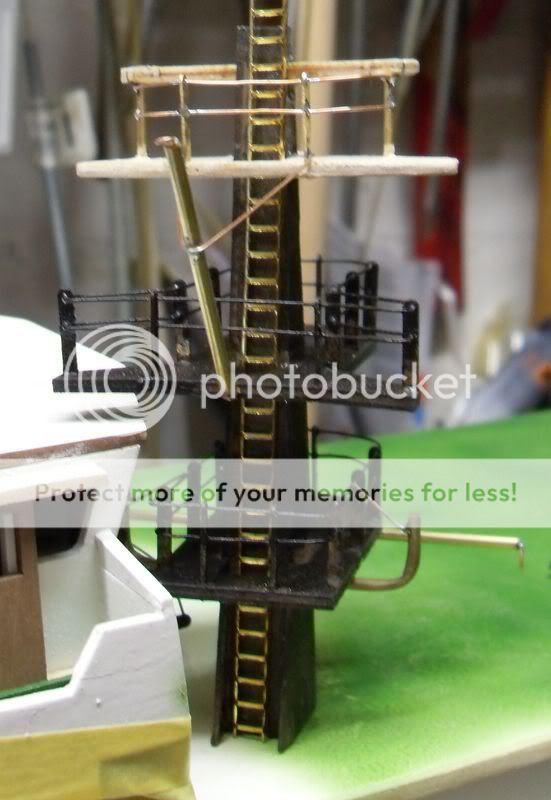

Diesmal habe ich eine Leiter einpasst, es ist ein Zurüstteil der Fa. Aeronaut.

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_516

Die ist eigentlich etwas länger aber für den Rest werde ich auch Verwendung finden, zumal es ein 2er Paket war.

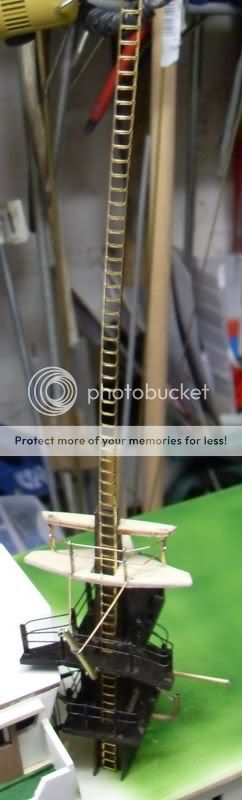

Nachdem die Leiter verbaut war, hat der ganze Mast etwas Farbe abbekommen, dass seht ihr dann im nächsten Bericht. Very Happy

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_517

Wärend der Trockenphase habe ich mich diesem Teil hier gewidmet.
Was ich damit gemacht habe erfahrt ihr im nächsten Bericht, also es bleibt spannend. Wink

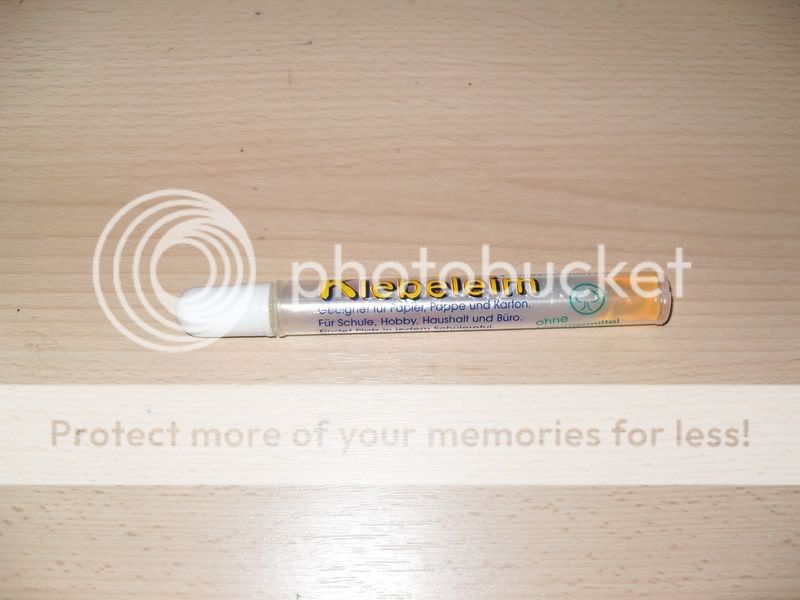

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_518
So, das war es dann mal wieder. Very Happy

Meinungen und Kritik bitte hier

http://modellbauer.forumieren.com/diskussionen-zu-den-bauberichten-f220/smit-london-waker-175-diskussion-t3032-615.htm
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

SMIT LONDON (Waker) 1:75 - Seite 4 Empty Re: SMIT LONDON (Waker) 1:75

Beitrag von John-H. am Mo 23 Aug 2010, 23:28

So, damit unser Tommy nicht vor Neugier explodiert, hier nun die Auflösung!

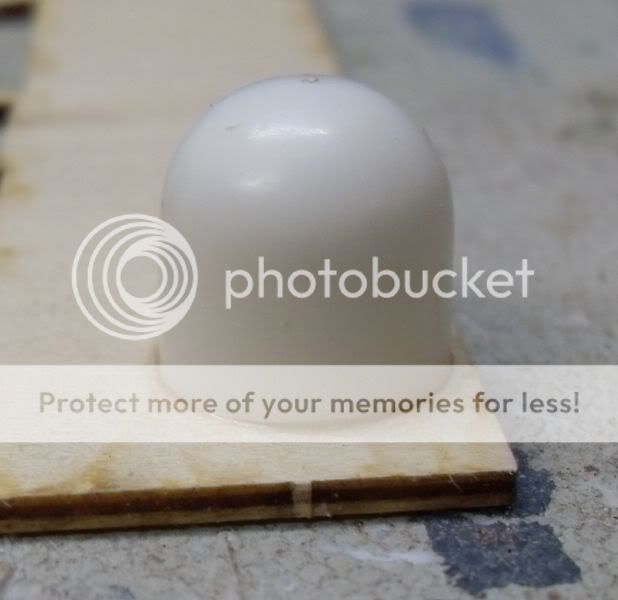

Ich brauchte nur die weiße Kappe, die habe ich dann auch noch etwas beschnitten und auf ein Brettchen geklebt.

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_519

Anschließend alles schön geschliffen und 2 Beinchen drangebaut.
Und dann kam es zur Stellprobe.

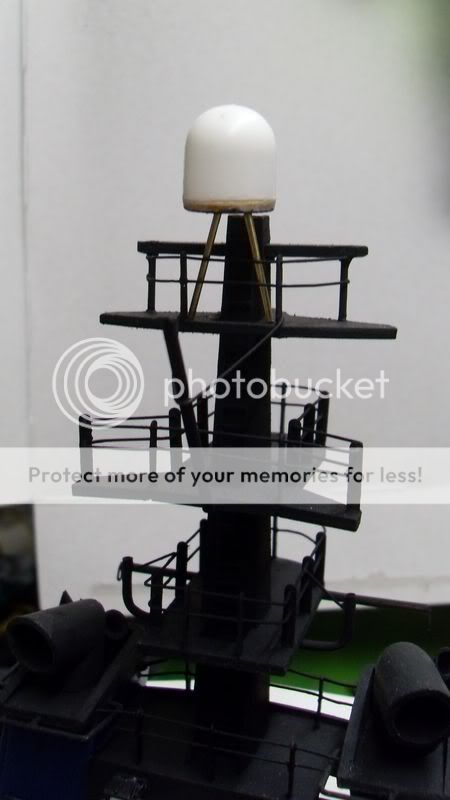

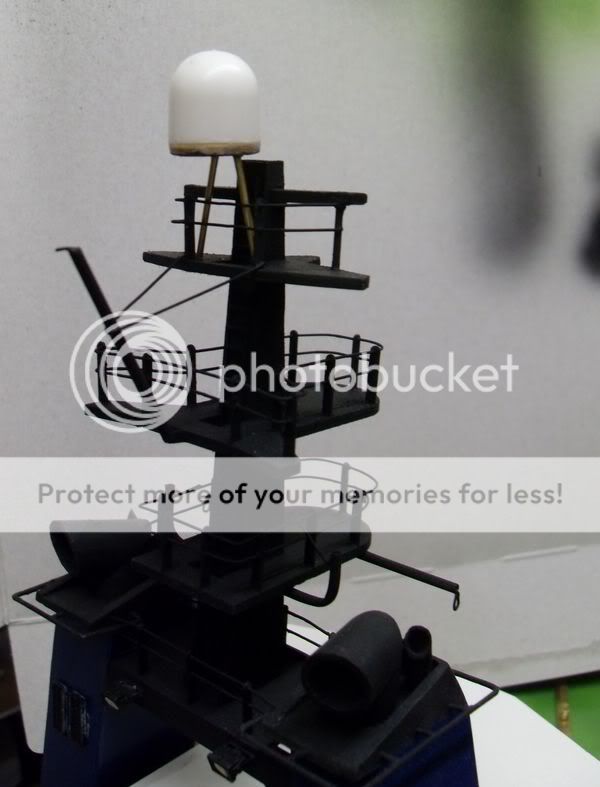

Hier nun die Auflösung! Very Happy

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_520

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_521

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_522

Da kommen noch einige Verstrebungen dran, aber das dann im nächsten Bericht! Very Happy

So, das war es dann mal wieder. Very Happy

Meinungen und Kritik bitte hier

http://modellbauer.forumieren.com/diskussionen-zu-den-bauberichten-f220/smit-london-waker-175-diskussion-t3032-615.htm
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

SMIT LONDON (Waker) 1:75 - Seite 4 Empty Re: SMIT LONDON (Waker) 1:75

Beitrag von John-H. am Mo 13 Sep 2010, 23:12

Nach dem ihr ja schon ne Weile hier nichts Neues gesehen habt, werde ich Euch heute mal 2 aktuelle Bilder zeigen! Very Happy

Ich war in der letzten Zeit nur mit des "Schiffsbauers Lieblingsbeschäftigung" beschäftigt, spachtel, schleifen, spachteln schleifen.................!

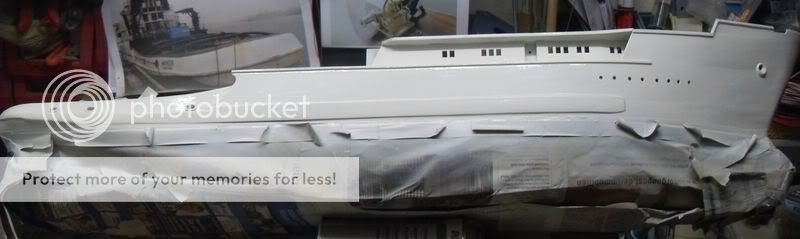

Hier nun mal das Ergebnis:

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_523

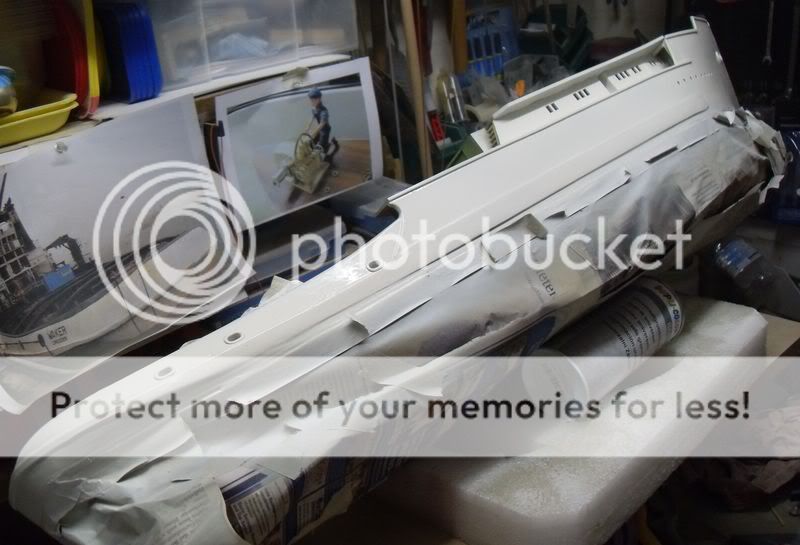

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_524

Hier sind schon 2 Schichten Weiß drauf! Very Happy

Ich hoffe es gefällt Euch!
So, das war es dann Auch schon wieder. Very Happy

Meinungen und Kritik bitte hier

http://modellbauer.forumieren.com/diskussionen-zu-den-bauberichten-f220/smit-london-waker-175-diskussion-t3032-630.htm
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

SMIT LONDON (Waker) 1:75 - Seite 4 Empty Re: SMIT LONDON (Waker) 1:75

Beitrag von John-H. am Sa 25 Sep 2010, 01:55

Nach dem es im Moment alles etwas langsamer voran geht, möchte ich es aber trotzdem nicht versäumen,
Euch ein paar Bilder zu zeigen. Wink

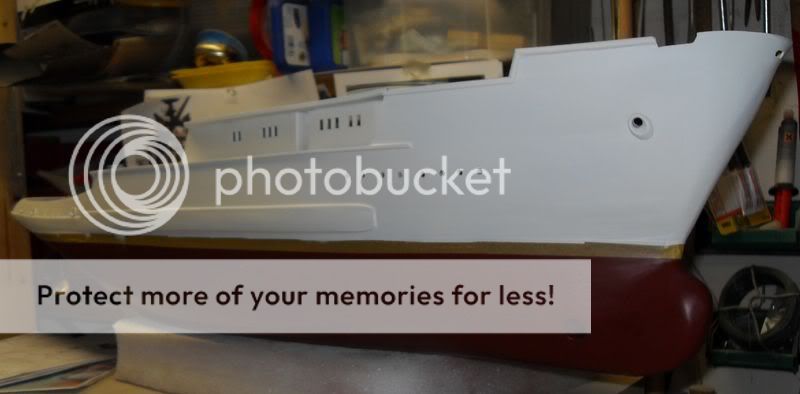

Ich denke die Bilder sprechen für sich! Very Happy

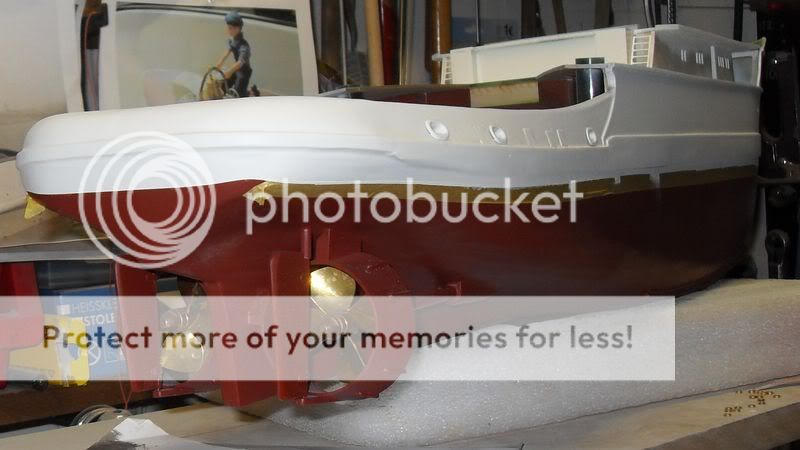

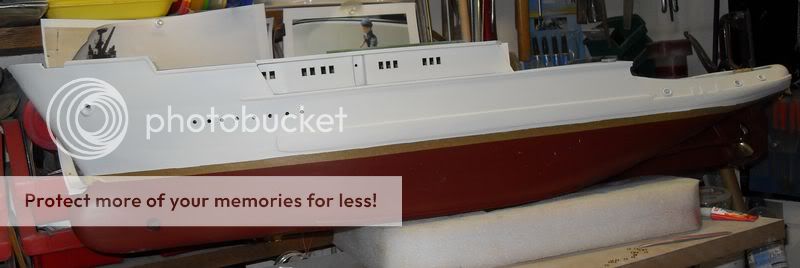

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_525

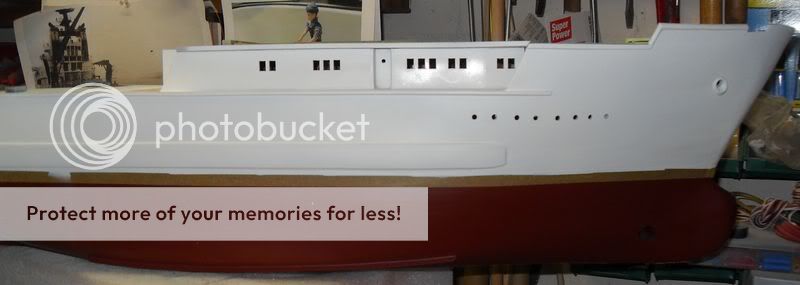

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_526

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_527

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_528

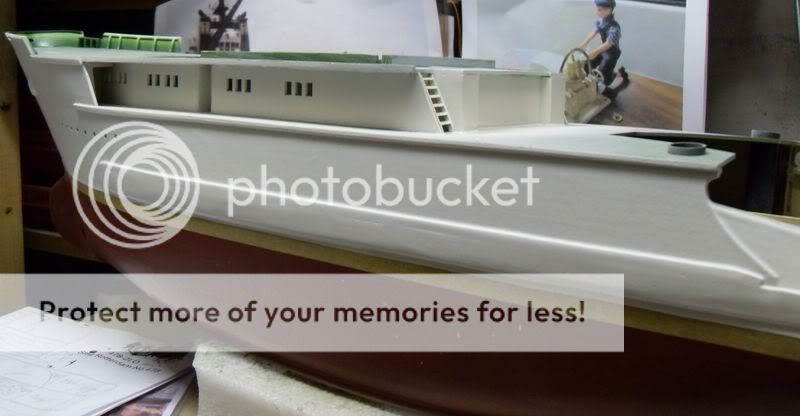

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_529

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_530

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_531

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_532

Ich hoffe es gefällt Euch!

So, das war es dann Auch schon wieder. Very Happy

Meinungen und Kritik bitte hier

http://modellbauer.forumieren.com/diskussionen-zu-den-bauberichten-f220/smit-london-waker-175-diskussion-t3032-630.htm
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

SMIT LONDON (Waker) 1:75 - Seite 4 Empty Re: SMIT LONDON (Waker) 1:75

Beitrag von John-H. am So 26 Sep 2010, 22:04

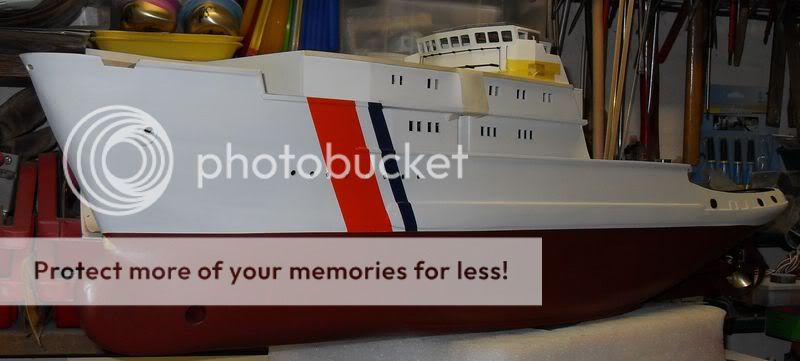

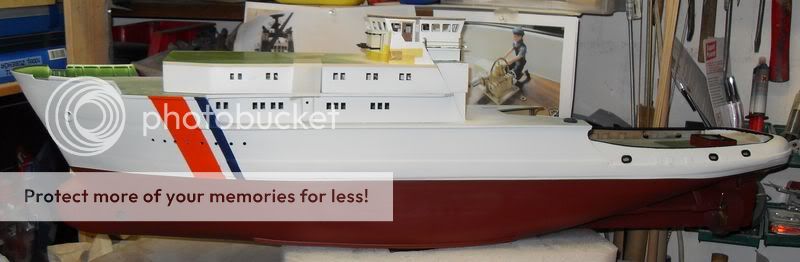

Ich wollte nur mal diesen, wie ich finde prachtvollen Anblick mit euch teilen! Very Happy

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_533

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_534

Ich hoffe es gefällt Euch!

So, das war es dann Auch schon wieder. Very Happy

Meinungen und Kritik bitte hier

http://modellbauer.forumieren.com/diskussionen-zu-den-bauberichten-f220/smit-london-waker-175-diskussion-t3032-645.htm
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

SMIT LONDON (Waker) 1:75 - Seite 4 Empty Re: SMIT LONDON (Waker) 1:75

Beitrag von John-H. am Mi 13 Okt 2010, 23:46

Nach dem die Streifen auch auf der anderen Seite angebracht waren habe ich hier und da noch ein wenig mit Farbe rumgekleckst,
also alles nicht so interessant um einen Bericht davon zu machen! Wink

Nun ging es mal wieder um etwas Detailarbeit, diesmal achtern und es sollte der letzte Trossenabweiser werden!

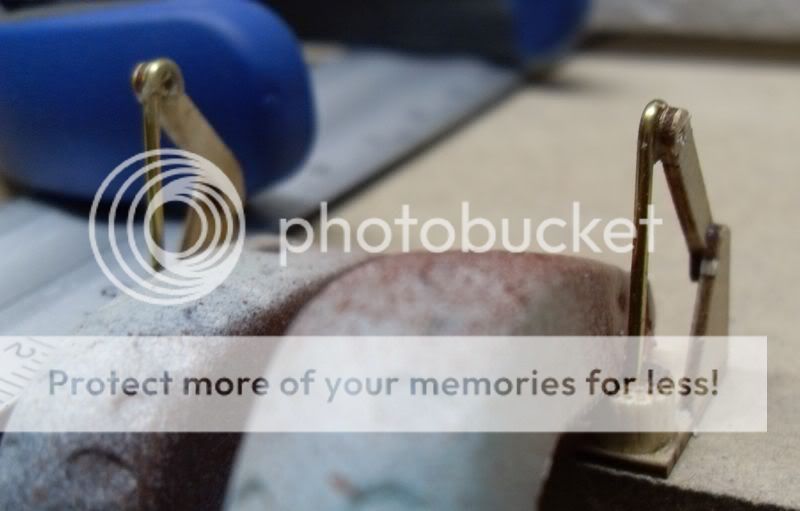

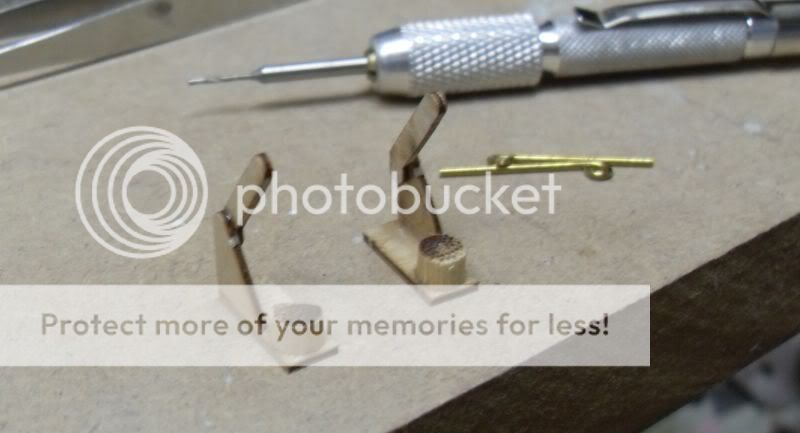

Die Bilder sollten selbst erklärend sein! Very Happy

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_535

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_536

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_537

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_538

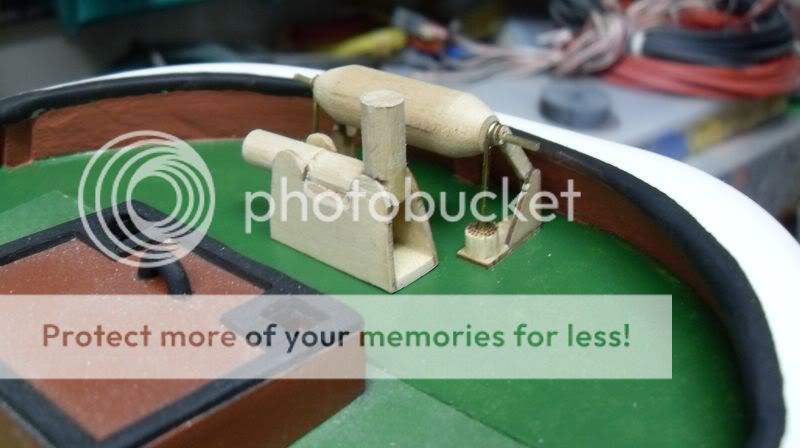

Stellprobe!
Den davor stehenden Abweiser habe ich mal zwischendurch gebaut.

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_539

Farbe druff. Very Happy

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_540

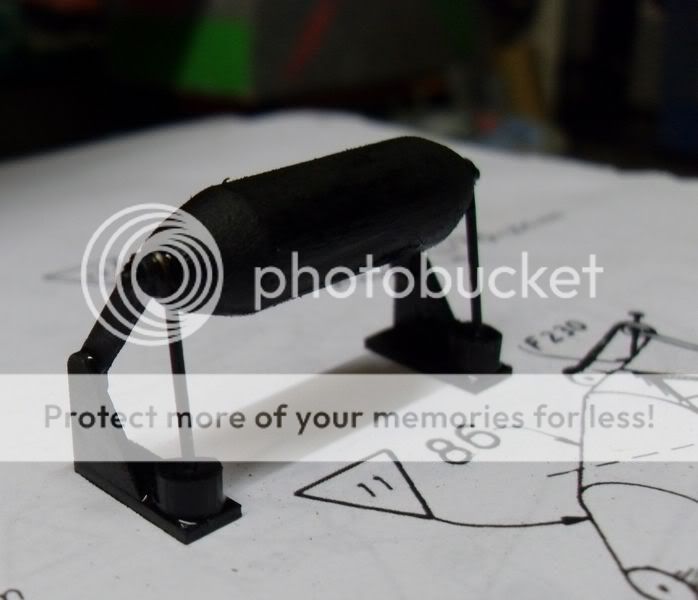

Hier habe ich mal den Ausschnitt der Anleitung mit abgelichtet.

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_541

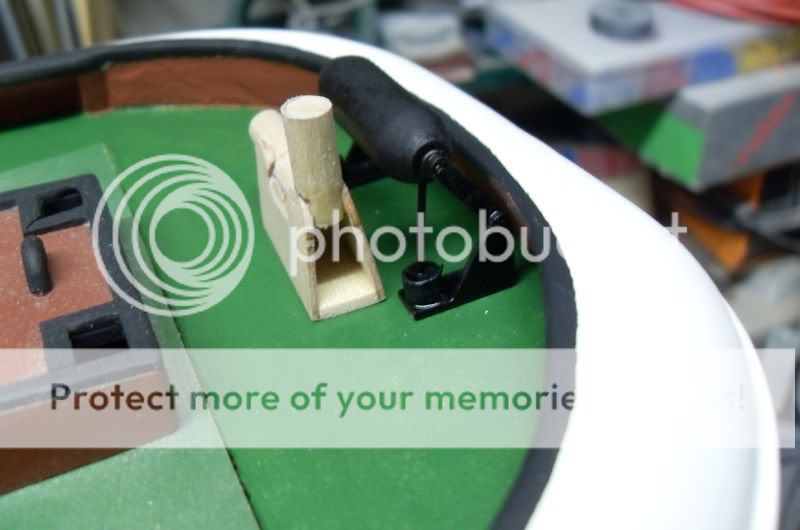

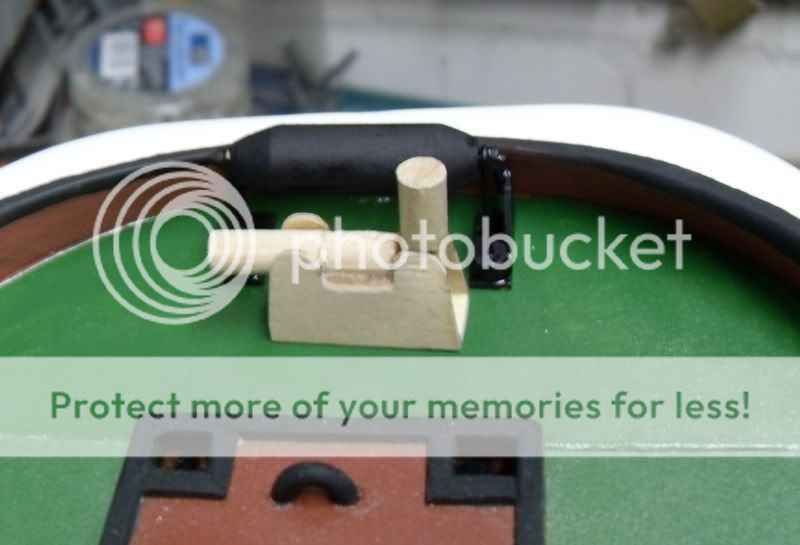

Erneute Stellprobe.

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_542

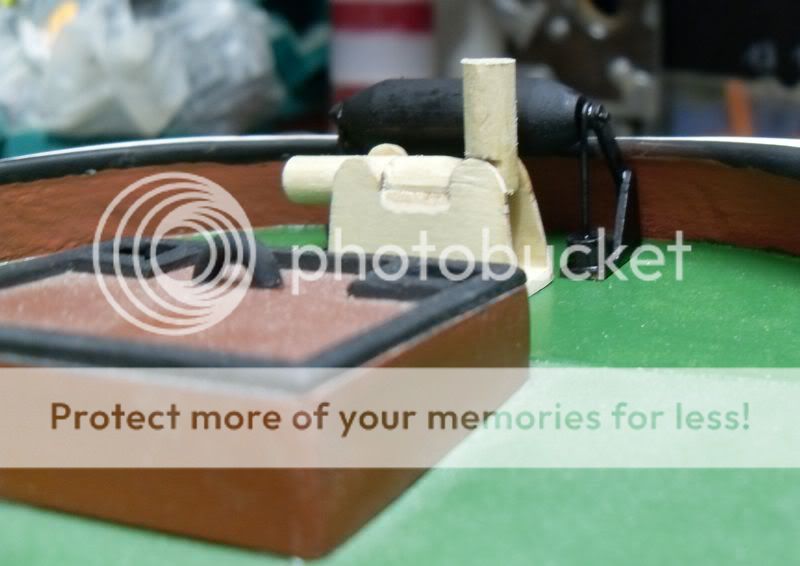

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_543

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_544

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_545

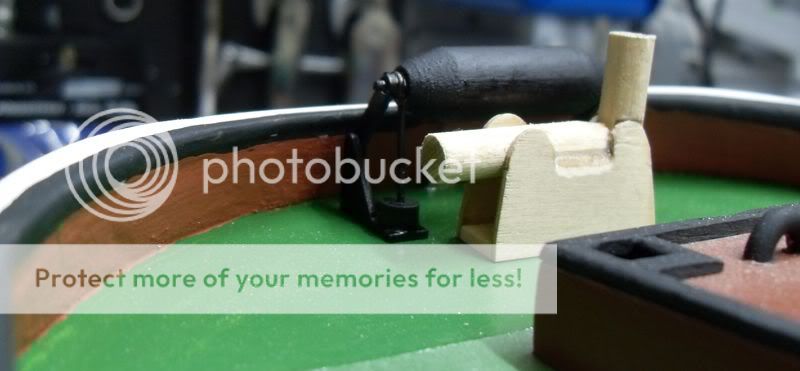

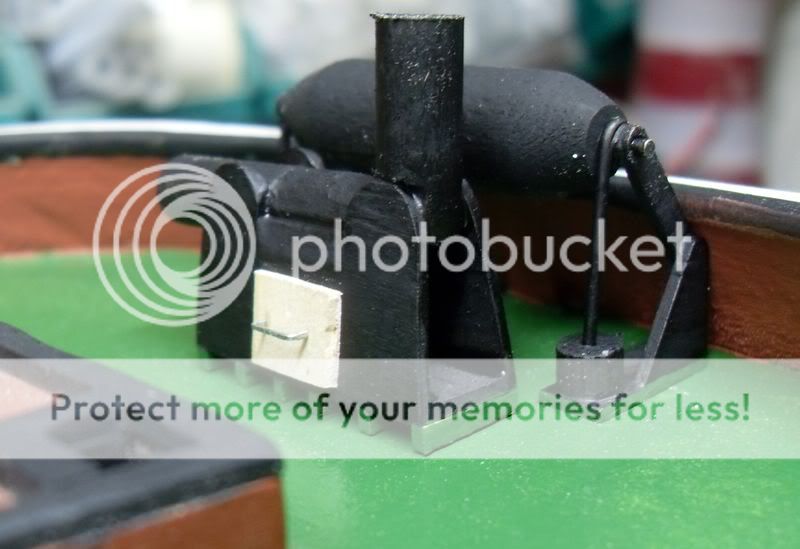

Nun widme ich mich dem vorderen Trossenabweiser, das helle soll eine Montageklappe sein, da kommt auch noch Farbe drauf.

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_546

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_547

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_548

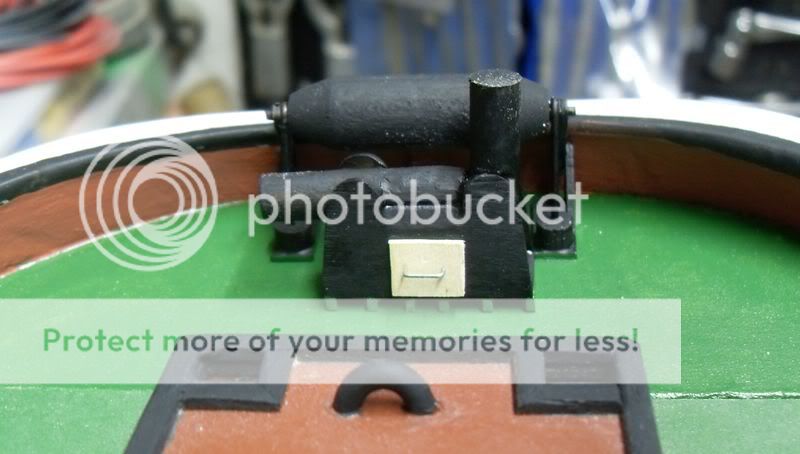

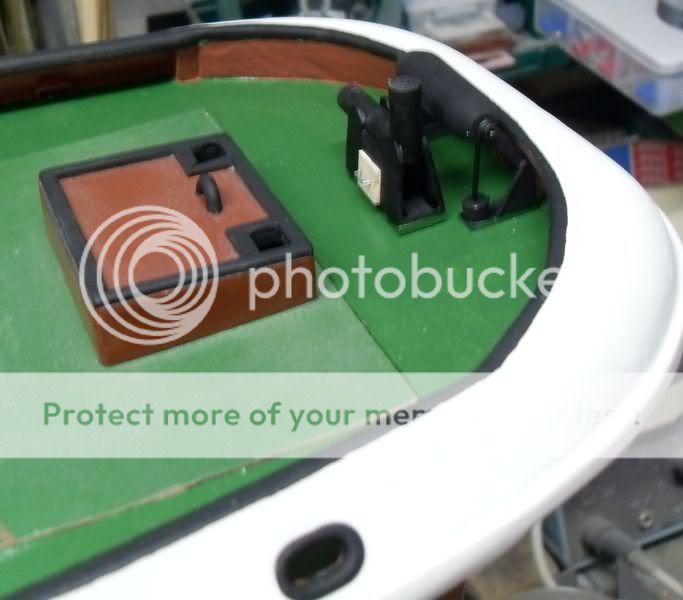

Und so ähnlich soll es mal aussehen, ich denke ich bin auf einem guten Weg! Very Happy

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_549
Quelle:
Code:
http://www.fire-rescue.nl/mswaker/Extra/Modelbouw/Maindeck/Maindeck%2021.JPG


So, das war es dann Auch schon wieder. Very Happy

Meinungen und Kritik bitte hier

http://modellbauer.forumieren.com/diskussionen-zu-den-bauberichten-f220/smit-london-waker-175-diskussion-t3032-660.htm
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

SMIT LONDON (Waker) 1:75 - Seite 4 Empty Re: SMIT LONDON (Waker) 1:75

Beitrag von John-H. am So 17 Okt 2010, 02:03

Weiter geht es mit dem großen Kreuzpoller, der sollte aus Holz gebaut, da hatte ich aber nicht so die Meinung zu.
Also kam 6 mm Messingrohr zum Einsatz.
Da ich nicht wirkliich der Meister am Lötkolben bin, sollten bis zur Fertigstellung 3,5 Stunden vergehen! Rolling eyes

So nun die Bilder. Very Happy

Als erstes habe ich das Rohr zugeschnitten und anschließend verlötet.

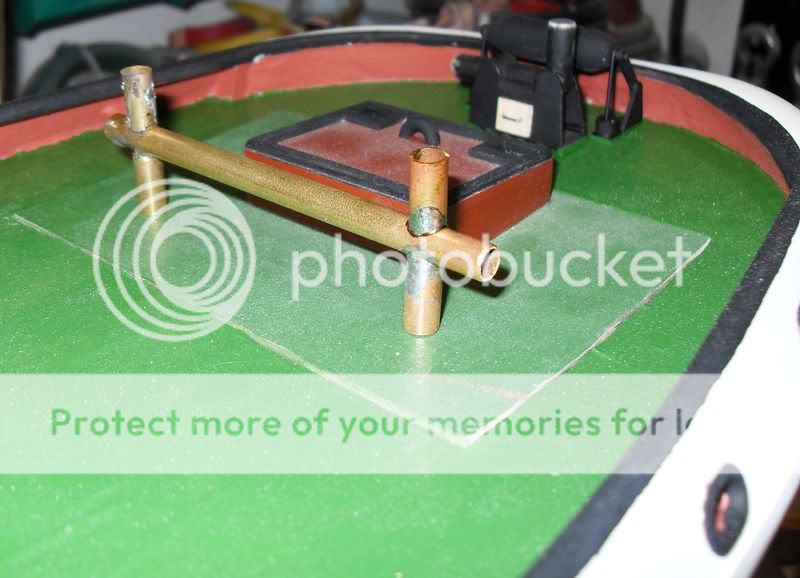

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_550

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_551

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_552

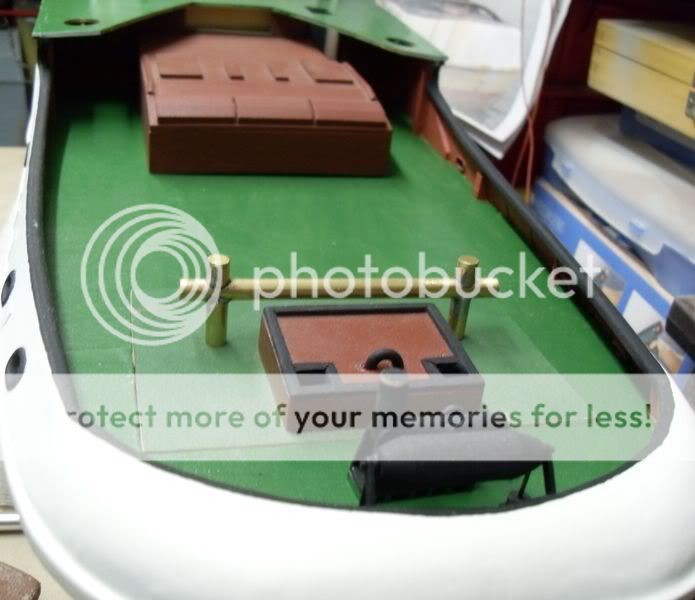

Nach 2 Stunden konnte ich dann auch die Rohrenden verschliessen und beschleiffen.

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_553

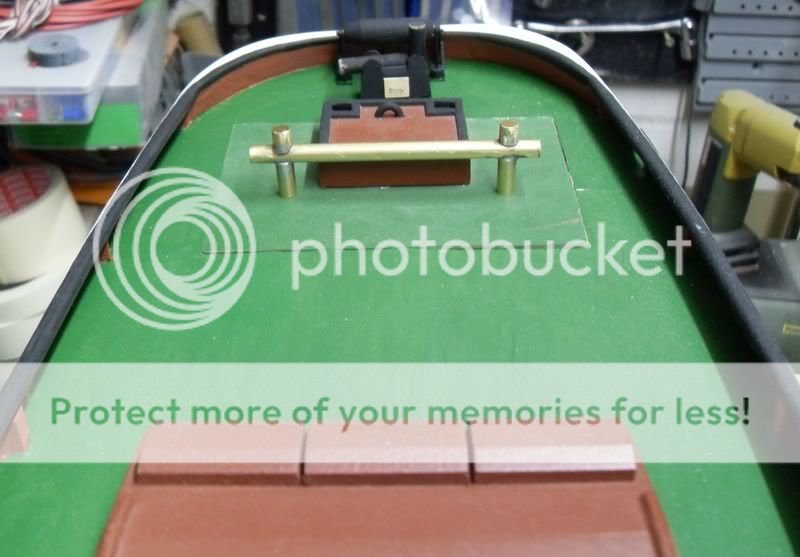

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_554

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_555

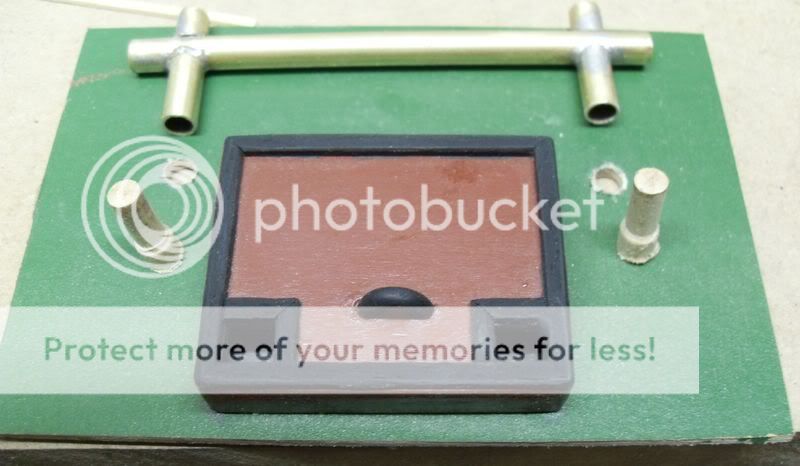

Nun wurde alles angezeichnet, Löcher gebohrt und dann habe ich mir die "Holzdübel" abgedreht.

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_556

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_557

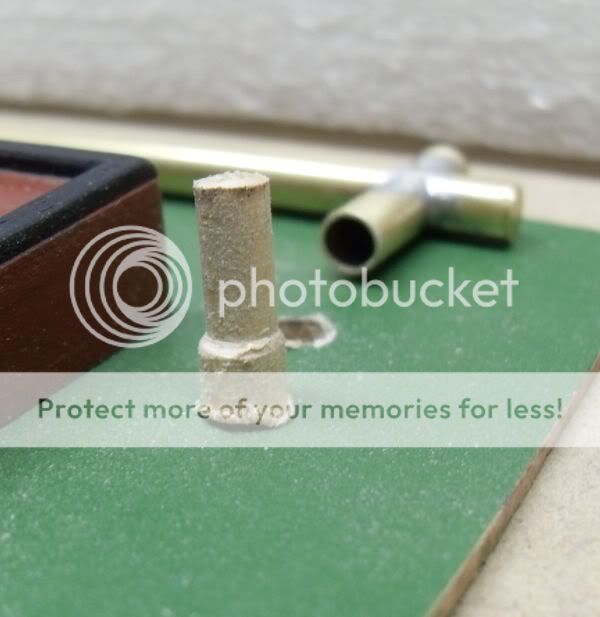

Die "Holzdübel" habe ich nun von unten verklebt.

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_558

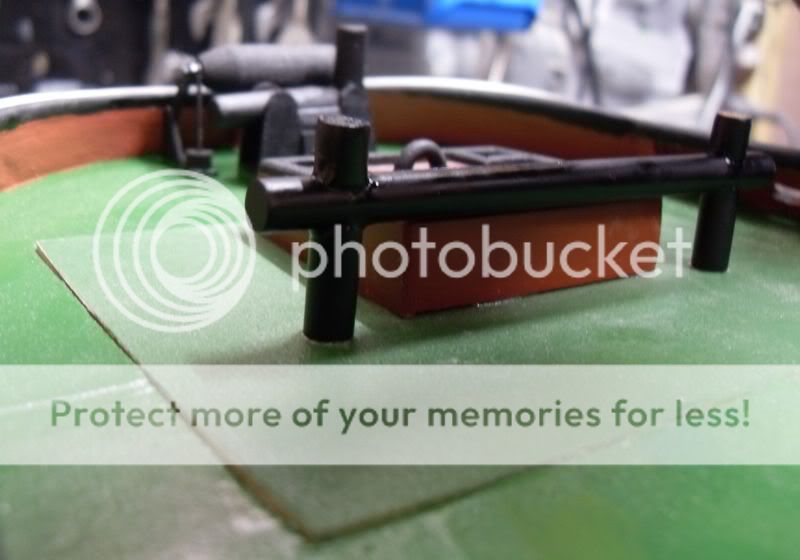

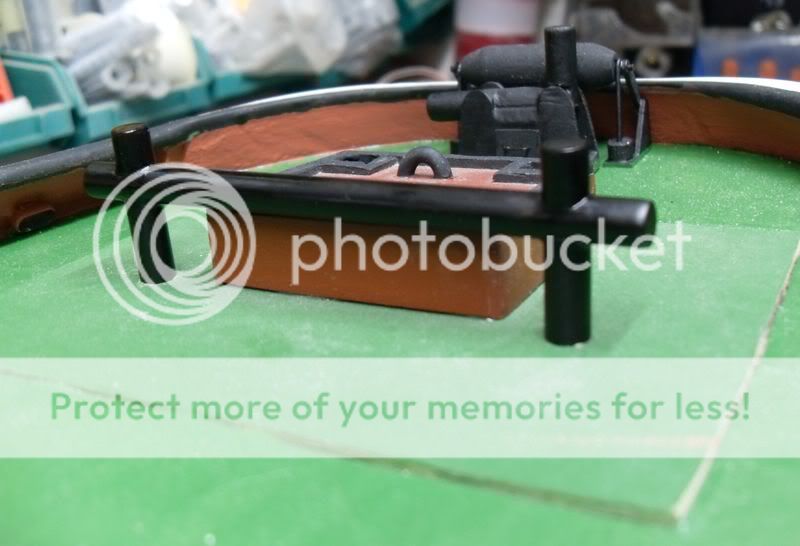

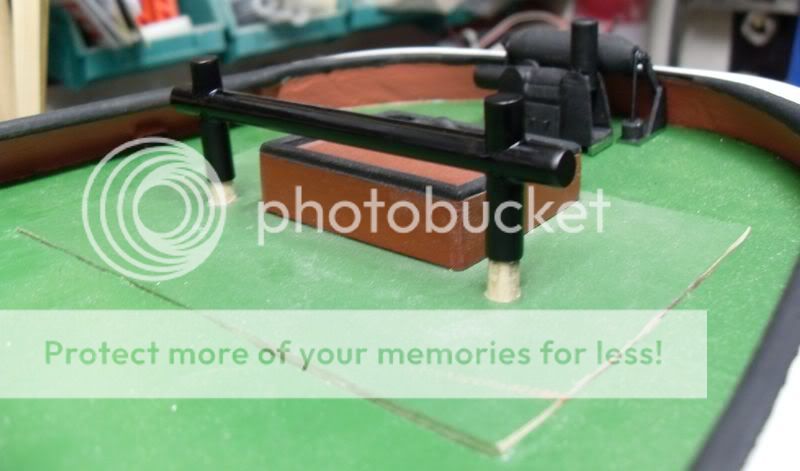

Nach dem austrocknen und der Farbgebung konnte der Kreuzpoller seinen Platz einnehmen.

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_559

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_560

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_561

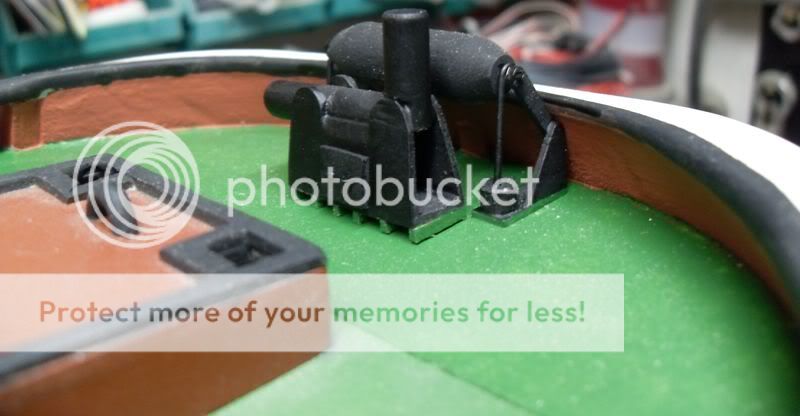

Bei der Gelegenheit habe ich auch noch an der Trossenführung nachgearbeitet.

Danke noch an den TIPPGEBER!

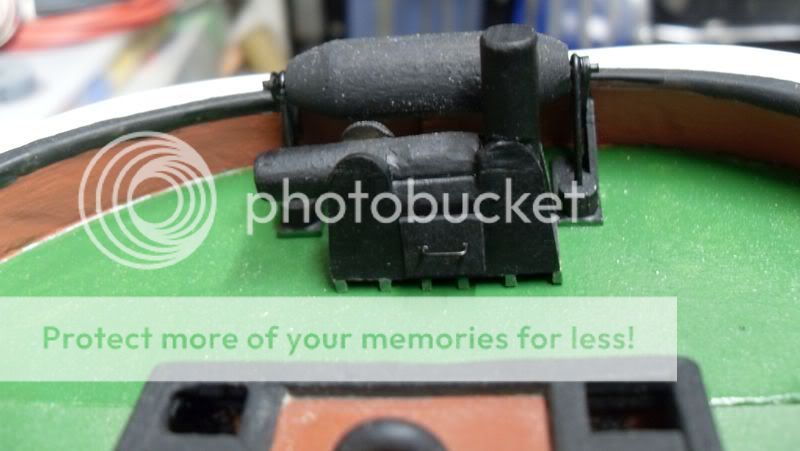

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_562

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_563



So, das war es dann Auch schon wieder. Very Happy

Meinungen und Kritik bitte hier

http://modellbauer.forumieren.com/diskussionen-zu-den-bauberichten-f220/smit-london-waker-175-diskussion-t3032-675.htm
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

SMIT LONDON (Waker) 1:75 - Seite 4 Empty Re: SMIT LONDON (Waker) 1:75

Beitrag von John-H. am So 31 Okt 2010, 15:55

So es ging mal ein wenig weiter!

Der erste große Trossenabweiser ist an Bord. Very Happy

Es war nicht ganz leicht den so zu verbauen das er fest ist, aber trotzdem mit der Ausschnittabdeckung abnehmbar bleibt.
Ich denke aber das ich einen guten und optisch ansprechenden Weg gefunden habe!

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_564

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_565

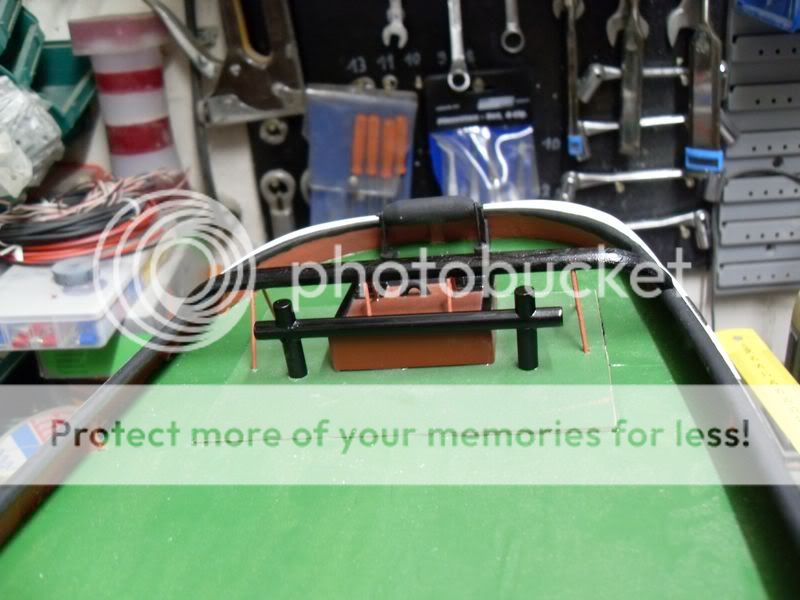

SMIT LONDON (Waker) 1:75 - Seite 4 WAKER_Bau_566


So, das war es dann Auch schon wieder. Very Happy

Meinungen und Kritik bitte hier

http://modellbauer.forumieren.com/diskussionen-zu-den-bauberichten-f220/smit-london-waker-175-diskussion-t3032-675.htm
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

SMIT LONDON (Waker) 1:75 - Seite 4 Empty Re: SMIT LONDON (Waker) 1:75

Beitrag von Gesponserte Inhalte


Gesponserte Inhalte


Nach oben Nach unten

Seite 4 von 6 Zurück  1, 2, 3, 4, 5, 6  Weiter

Nach oben



Befugnisse in diesem Forum
Sie können in diesem Forum nicht antworten
