Recycling-Projekt Drehscheibe Empty Recycling-Projekt Drehscheibe

Beitrag von bluetrain So 17 März 2013, 13:19

Bei der S3/6 ist vor Weiterbau intensives Quellenstudium angesagt - och nööö. Keine Lust. Hm.
Bei der C21 müssen einige wichtige Details entwickelt werden. Keine Idee, kein Plan... So so.
Die Jungs im Lokwerk brauchen Abwechslung. Und da hat die Geschäftsleitung eine passende Idee.

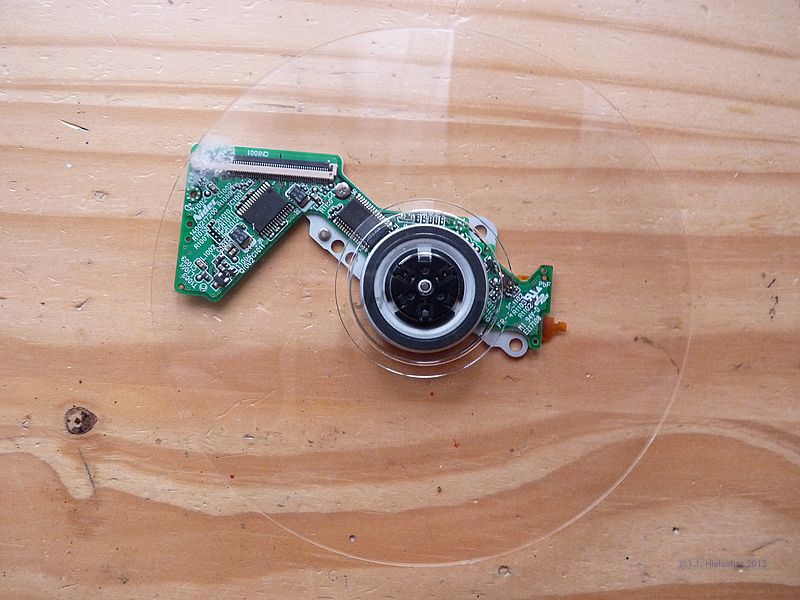

Nachdem Avi HIER ein Recycling-Projekt für ausgediente CD/DVD-Laufwerksmotore gezeigt hat, wurde aus dem unerschöpflichen Restefundus dieses Teilchen gezogen:
Recycling-Projekt Drehscheibe P1170710
war mal ein Laptop-DVD-Laufwerk, jetzt nur noch der Spindelmotor, darauf eine "Blind-DVD", die bei Rohlingsspindeln als Schutz obenauf liegen.

Sieht doch genau aus wie..., richtig : eine kleine Drehscheibe ! Also - Sachen packen, die ganze Truppe macht einen Ausflug in die Welt des Stahlbaus! Vom "Wertstoffhof" kommen noch mit: eine weitere "Blind-DVD", ein für zu dick befundenes Frühstücksbrett, Reste von Ofenkäse-Verpackungen aus Spanholz, diverse Abschnitte aus 1mm Polytyrol-Platte. Die Geschäftsführung sponsort noch einige Stücke extra beschaffte Polystyrol-Profile, ein Stück Shinohara 2-Spur-Flexgleis (H0 + H0n3) - und nun geht es los.

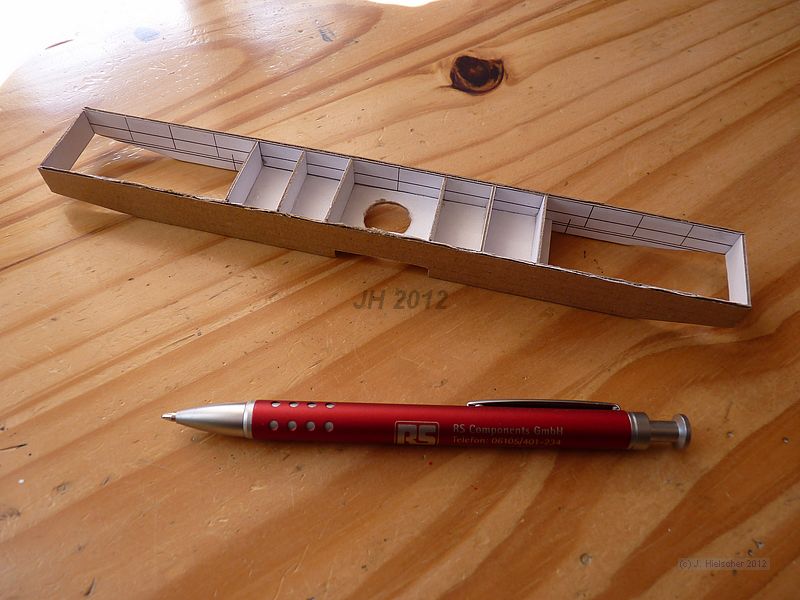

Zuerst ein Pappmodell.
Recycling-Projekt Drehscheibe P1180010
So in etwa wird es.

Schnell sind die Hauptträger aus aus den 1mm Sheetstücken zusammengesetzt, und überfräst. Auch der DVD-Rohling ist in Form gebracht - da wird der ganze Plan publik: es wird eine genietete Konstruktion!
Recycling-Projekt Drehscheibe P1170918
Die Hauptträger haben ihre ersten Verstärkungsprofile bekommen, und die ersten Nieten sind gesetzt. Das Werkzeug oben im Bild dient nicht etwa der Ruhigstellung der Kollegen, sondern ist der "Niethammer", gefüllt mit "Flüssigmetall" (Window-Color).
Und noch eine Neuigkeit. Eine Schneidmatte! Alle fragen sich, wie es bisher ohne gehen konnte !

Schon einen Tag später sieht das ganze dann so aus:
Recycling-Projekt Drehscheibe P1180011
Das Stullenbrett hat eine Ausfräsung für das Hauptlager, die Träger sind fertig vernietet.
Jetzt noch Querträger, und die Auflagen für Gleis und das "Deck" - Rohbau fertig !
Recycling-Projekt Drehscheibe P1180012
Aus einem ortsansässigen Sägewerk ist bereits eine ordentliche Fuhre Holz für das Deck eingetroffen.
Hier ein Schnappschuß von den Kollegen aus der Kesselschmiede bei ungewohnter Tätigkeit (Arbeit mit Holz):
Recycling-Projekt Drehscheibe P1180013
Vorbildlich! Zur Schonung des Rückens haben sie sich einen 25t-Kran aus dem Depot organisiert.

Samstagabend - die Lackierung und Beplankung ist fertig, das gesamte Team feiert bei Bier und Bratwurst diesen schönen Ausflug.
Sonntag - Ruhe auf der Baustelle, nur der Fotograf ist da. So latscht wenigstens keiner ins Bild, oder macht ein dummes Gesicht:
Recycling-Projekt Drehscheibe P1180014
Erstes offizielles Einweihungsfoto:
Recycling-Projekt Drehscheibe 4_pics10
Es hat Platz genommen: ein 0-6-0 Switcher, gebaut ohne Modifikation aus einem Roundhouse-Bausatz von 1973. Die erste richtige, fahrfähige Lok aus dem Lokwerk, im Charme der 70er (Similsteine als Lampen, offener Motor), solide, und einfach.
Nun wird auch klar wozu diese Drehscheibe eigentlich dient. Sie wird niemals auf einer Anlage eingesetzt, sondern wird nur für Foto- und Präsentationszwecke verwendet.
Dank des Doppelspurgleises kann sie für 3 Spurweiten verwendet werden, H0 (siehe oben),
H0n3:
Recycling-Projekt Drehscheibe P1180015
oder 0n30:
Recycling-Projekt Drehscheibe P1180016

Die Brückenlänge beträgt 21cm, das entspricht bei H0 im wahren Leben H0 18,2m oder 60ft.
Das reicht für meinen gesamten Bestand der Oldtimer, H0 Schmalspur, und die kleineren 0n30 Maschinen.
In der Entwicklungsabteilung liegt allerdings schon der Plan für ein 48 cm -Modell. Das reicht dann auch für den Bigboy. Aus der Belegschaft kommt die bange Frage nach einem Schweißerpass. Mal sehen...


bluetrain
bluetrain
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Recycling-Projekt Drehscheibe Empty Re: Recycling-Projekt Drehscheibe

Beitrag von Glufamichel So 17 März 2013, 13:27

Hallo Jürgen,
eine tolle Idee,welche sich lohnt,ganz genau anzuschauen....Hast Du eine Vorbildzeichnug dazu gehabt?
Glufamichel
Glufamichel
Moderator
Moderator


Nach oben Nach unten

Recycling-Projekt Drehscheibe Empty Re: Recycling-Projekt Drehscheibe

Beitrag von Babbedeckel-Tommy So 17 März 2013, 13:38

Hallo Jürgen,

schade dass es am Ende doch nur Plaste geworden ist. Obwohl es so auch gut aussieht! Pfeffer


Hat sich der Antrieb schon in der Praxis bewährt?
Babbedeckel-Tommy
Babbedeckel-Tommy
Moderator
Moderator


Nach oben Nach unten

Recycling-Projekt Drehscheibe Empty Re: Recycling-Projekt Drehscheibe

Beitrag von bluetrain So 17 März 2013, 15:40

@Glufamichel: Nein, eine Vorbildzeichnung gibt es nicht. Wohl aber Inspiration. Einfach "railroad turntable" bei Google eingeben, die Bilder anschauen - da sind sie. Ansonsten ist das Design streng von den Zielen (max. Länge = 21cm, wegen Foto - keine Aufbauten über Schienenoberkante, leicht drehbar) und dem zur Verfügung stehenden Recycling-Material bestimmt.

@Tommy: Die Papp-Designstudie ist erstaunlich stabil. Von daher wäre es damit auch gegangen. Ich hätte allerdings noch lieber Blech verwendet. Als Antrieb reicht ein einzelner Fotograf (der kleine Motor treibt nie mehr etwas an...). Wie man an den Bildern sehen kann - hat er sich bewährt. Auch die Magnet-Indexierung arbeitet perfekt.
bluetrain
bluetrain
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Recycling-Projekt Drehscheibe Empty bravoooo

Beitrag von aviavi59 So 17 März 2013, 20:08

du bist ein begnadeter modellbauer - sag mal deiner bautruppe beschaiid, können die auch mal nach RAW eberswalde kommen ?

mit wieviel umdrehungen pro minute dreht deine scheibe ?
der CD/DVD motor hat da so einiges drauf Ablachender


aviavi59
aviavi59
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Recycling-Projekt Drehscheibe Empty Re: Recycling-Projekt Drehscheibe

Beitrag von Babbedeckel-Tommy So 17 März 2013, 23:40

Als Antrieb reicht ein einzelner Fotograf

Wie... müssen bei dir die Fotoknipser arbeiten? Oder was ist gemeint? scratch
Babbedeckel-Tommy
Babbedeckel-Tommy
Moderator
Moderator


Nach oben Nach unten

Recycling-Projekt Drehscheibe Empty Re: Recycling-Projekt Drehscheibe

Beitrag von bluetrain Mo 18 März 2013, 20:47

@ avi : zuviel des Lobes, danke ! Und das aus Kennermund... .
Theoretisch liegt Eberswalde ja am (Um-)weg. Mal sehen.

Und nun noch mal klar und deutlich: der kleine Motor unter der Brücke treibt nie mehr etwas an. Er liefert nur präzise Lager, und die DVD-Aufnahme zur Zentrierung. Die gesamte Elektronik, die zum Ansteuern gebraucht würde, ist weggeflext.

Das bedeutet: wenn der Fotograf die Lok gedreht haben will - dann muß er seinen Finger ziehen, und das manuell, und selbst erledigen. Die Drehzahl die er dabei schaffen kann, reicht aus, um die Lok von der Brücke zu fegen. Pfanne

Ganz theoretisch könnte man diesen Synchronmotor schrittweise bewegen -
aber ich wollte es erstens gaanz einfach, und zweitens kein Draht- und Steckergedöns.

So nun wird aber gar nix mehr gedreht, der Krankenstand ist auf 100% hochgeschnellt, der Fotograf ist auch im Eimer. Ins Bett 1
bluetrain
bluetrain
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Recycling-Projekt Drehscheibe Empty Re: Recycling-Projekt Drehscheibe

Beitrag von Babbedeckel-Tommy Mo 18 März 2013, 22:48

Gute Besserung und Danke Jürgen! Tröstende
Babbedeckel-Tommy
Babbedeckel-Tommy
Moderator
Moderator


Nach oben Nach unten

Recycling-Projekt Drehscheibe Empty Re: Recycling-Projekt Drehscheibe

Beitrag von aviavi59 Di 19 März 2013, 15:59

Tröstende

habe auch die rüsselseuche - und schick schnee den ganzen tag

gute besserung
aviavi59
aviavi59
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Recycling-Projekt Drehscheibe Empty Re: Recycling-Projekt Drehscheibe

Beitrag von GregMic Do 01 Aug 2013, 20:08

Jürgen, was mich weitaus mehr fastziniert,ist Deine Nietarbeit! Eine tolle Idee und macht richtig was her.
Gruß
Gregor
GregMic
GregMic
Skalpell-Künstler
Skalpell-Künstler
