Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 Empty Kühlmantel

Beitrag von Jürgen1984 am Sa 16 Jan 2016, 21:52

Hallo

Den Kühlmantel mit der mitlaufenden Spitze eingespannt und den Absatz gedreht.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 076_ab10

Mit blauer Anreißfarbe die ersten Kühlrippen angerissen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 077_an10

Die ersten Kühlrippen gedreht.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 078_ky10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 079_ky10

An ein Alu Rundmaterial einen Absatz gedreht zum Spannen und die letzten Kühlrippen angerissen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 080_le10

Und gedreht.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 081_un10

Entgratet

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 082_en10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 083_en10

Es gab auch ein paar Späne.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 084_sp10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 085_sp10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Pirxorbit am So 17 Jan 2016, 00:02

Hallo Jürgen,
bin jedesmal wieder überrascht was Du so alles mit der Drehbank anstellst. Eine faszinierende Arbeit. Bin gespannt wie es weitergeht. Wird der Motor etwas antreiben, später?

LG Steffan
Pirxorbit
Pirxorbit
Superkleber
Superkleber

Laune : ok

Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 Empty Tankrohr

Beitrag von Jürgen1984 am Do 04 Feb 2016, 20:31

Hallo,

Das 6 mm Messing habe ich auf 34,5 mm Länge plangedreht und den Absatz gedreht.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 086_ta10

Mit 1,5 mm Durchbohrt.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 087_ta10

Auf der anderen Seite auf 4 mm und 3 mm gedreht und M4 geschnitten.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 088_ta10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Figurbetont am Do 04 Feb 2016, 22:16

Hi Jürgen...

ich guck immer wieder rein bei deinen super Metallarbeiten.

leider bin ich im Kopp etwas langsam wenns sich um
handwerkliche Technik geht.....
trotzdem geht es mir langsam auf, daß das ein richtiger
laufender Motor werden soll ?

Wahnsinn, dann lupf ich mal meinen Hut und guck mit
gesteigertem Interesse zu....
Man, man, was hier alles für Kerle drin sind, bei uns.....staun !!!

liebe Grüße
vom Ossi Very Happy

Ist das wo du wohnst Kirchberg im Hunsrück ?
Figurbetont
Figurbetont
Allesleser
Allesleser


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von maxl am Do 04 Feb 2016, 22:26

Fortgeschrittenen-Kurs in Metallbearbeitung, Jürgen! Ich wäre schon mit dem Grundkurs überfordert... Wenn ich auf den Millimeter genau arbeite, bin ich an meiner Grenze! Hundertstel? Tausendstel? Was ist das? Ich schau trotzdem gerne zu! Gruß Michael (maxl)
maxl
maxl
Teilefinder
Teilefinder

Laune : fast immer ausgeglichen und geduldig

Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am Fr 05 Feb 2016, 21:23

Hallo,

Vergaser

Das 12 mm Messing habe ich auf länge gedreht und mit 5 H7 quer gebohrt und Gerieben.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 089_ve10

Danach mit 4,5 mm Durchbohrt.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 090_ve10

1,5 breit eingestochen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 091_ve10

Innen und außen den 10 Grad Kegel gedreht.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 092_ve10

Auf der anderen Seite die innen- und außendurchmesser gedreht.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 093_ve10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 094_ve10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 095_ve10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am Do 03 März 2016, 17:56

Hallo

2 Reglergewichte aus 10 mm Messing.

Plahndrehen und 4 mm Bohren.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 096_re10

Schräge drehen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 097_re10

Abgestochen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 098_re10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Figurbetont am Do 03 März 2016, 18:34

Grüße zurück, Jürgen....

das sieht alles so einfach aus...
und doch so präzise.

Im nächsten Leben werd ich Dreher...
das macht mir unendlich Spaß dir zuzugucken.
...klaase Baubericht !!!

liebe Grüße
vom Ossi Very Happy
Figurbetont
Figurbetont
Allesleser
Allesleser


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am Do 03 März 2016, 19:26

Hallo

Pleulgelenk aus 10 mm Messing.


Plahndrehen und Absatz mit 45° Schräge Drehen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 099_pl10

Gewinde M4 bohren.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 100_pl10

Abgestochen und auf länge Plahngedreht.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 101_pl10

Die Flächen fräse ich später an.
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von maxl am Do 03 März 2016, 23:08

Figurbetont schrieb:
das sieht alles so einfach aus...
und doch so präzise.
Dem kann ich mich nur "vollinhaltlich" anschließen! Einfach Spitze! Ich bin jetzt schon neugierig, wie es weitergeht... Gruß Michael (maxl)
maxl
maxl
Teilefinder
Teilefinder

Laune : fast immer ausgeglichen und geduldig

Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am Fr 04 März 2016, 19:27

Hallo

2 Federbuchsen Ventil aus 6 mm Messing

Plahndrehen und 3 mm Bohren.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 102_fe10

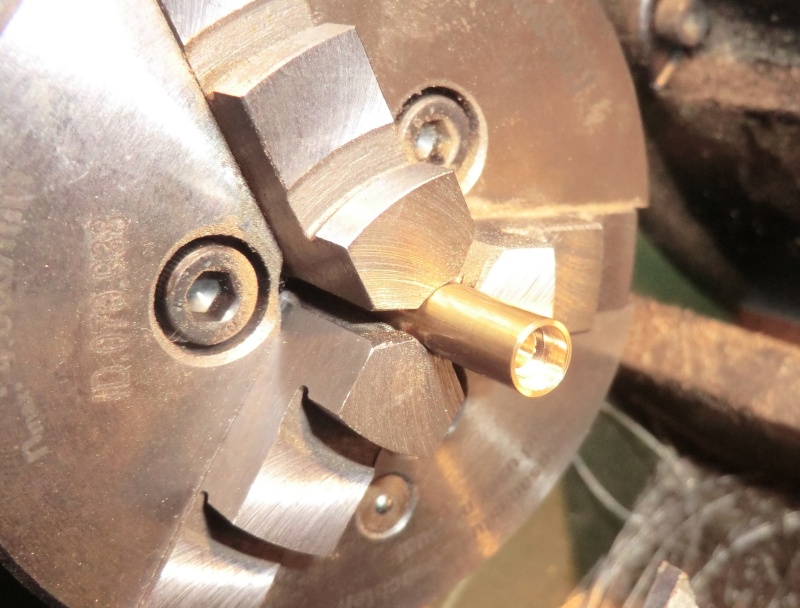

Auf 5 mm ausgedreht

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 103_fe10

Abgestochen

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 104_fe10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am Sa 05 März 2016, 16:07

Hallo

Vergaser Gewindebuchse aus 6 mm Messing

Plangedreht
Durchmesser 5 mm 9 mm lang gedreht
7 mm tief mit D 3,2 mm bohren
Mit 2,5 mm Durchgebohrt und Gewinde M3 Geschnitten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 105_ve10

Länge Plangedreht
Durchmesser 5 mm 4,5 mm lang gedreht.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 106_ve10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 107_ve10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am Sa 26 März 2016, 22:03

Hallo

Einlötbuchse M4 aus 12 mm Messing

Plangedreht und Absatz gedreht.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 108_ei10

Abstechen

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 109_ei10

Plangedreht und Fase gedreht.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 110_ei10

Gewinde M4 gebohrt

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 111_ei10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 112_ei10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 113_ei10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Figurbetont am So 27 März 2016, 14:54

spitzenklasse, Jürgen, diese Präzision.....

wenn dein Motor bald mal läuft,
trink ich ne besonders gute Flasche
Wein auf dein Wohl....

ich bin weiterhin dabei und drück die Daumen
bei deinem Werk...

liebe Grüße
vom Ossi Very Happy
Figurbetont
Figurbetont
Allesleser
Allesleser


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am So 27 März 2016, 16:19

Hallo

Einlötbuchse M8x0,75 aus 12 mm Messing

Plangedreht und Absatz gedreht.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 114_ei10

Abstechen, Plangedreht, Fase gedreht und Gewinde M8x0,75 gebohrt

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 115_ei10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 116_ei10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 117_ei10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am Di 29 März 2016, 17:42

Hallo

Vergaser Stellschraube aus 12 mm Sechskant Messing

Absatz und Fasen gedreht

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 118_st10

2,5 mm gebohrt und 5,2 mm Ausgedreht

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 119_st10

Andere Seite plangedreht ,angefast und M3 geschnitten.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 120_st10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 121_st10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 122_st10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am Di 05 Apr 2016, 11:20

Hallo

Tankdeckel aus 12 mm Sechskant Messing

Absatz, freistich und Fasen gedreht.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 123_ta10

Gewinde M8x0,75 geschnitten und 1,5 mm Gebohrt

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 124_ta10

Andere Seite plangedreht.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 125_ta10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 126_ta10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 127_ta10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von maxl am Di 05 Apr 2016, 12:32

Hallo Jürgen - die saubere und präzise Fertigung der Einzelteile ist weiterhin eindrucksvoll, vor allem für mich als "Nichtmetaller"! Sehr interessiert wäre ich aber auch an einer Art "Masterplan", damit ich besser verfolgen kann, worauf du zusteuerst... Noch muss ich einfach glauben, dass aus all den Teilen einmal ein Motor wird (und ich zweifle nicht daran!), aber die Einordnung fällt mir doch schwer! Lässt sich da etwas machen? Gruß Michael (maxl)
maxl
maxl
Teilefinder
Teilefinder

Laune : fast immer ausgeglichen und geduldig

Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am Mi 06 Apr 2016, 11:56

Hallo Michael

Es wird dieser Motor

Code:
http://www.bengs-modellbau.de/materialbausaetze/verbrennungsmotoren/stationaermotor-karl-materialbausatz

Hier war die Vorstellung des Materialsatzes

https://www.der-lustige-modellbauer.com/t23755-vorstellung-materialsatz-verbrennungsmotor-4-takt-hit-miss-karl
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von maxl am Mi 06 Apr 2016, 16:45

Hallo Jürgen! Tolles Teil! Die Vorstellung des Materialsatzes hatte ich nicht mitbekommen. Danke für die Links. Jetzt bin ich total im Bilde und doppelt gespannt auf das Ergebnis! Gruß Michael (maxl)
maxl
maxl
Teilefinder
Teilefinder

Laune : fast immer ausgeglichen und geduldig

Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am Mi 13 Apr 2016, 19:30

Hallo

Steckerbuchse aus 12 mm Sechskant Messing

Plan und Absatz gedreht.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 128_st10

Ausgedreht auf D 7,2 .

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 129_st10

Gewinde M8x0,75 Geschnitten.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 130_st10

Zweite Seite auf Länge und Fase gedreht.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 131_st10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 132_st10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 133_st10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Babbedeckel-Tommy am Mi 13 Apr 2016, 19:37

Hallo Jürgen,

welche Schneidengeometrie nimmst du bevorzugt?

Danke und weiter so!
Babbedeckel-Tommy
Babbedeckel-Tommy
Moderator
Moderator

Laune : Berufspessimist

Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am Mi 13 Apr 2016, 19:47

Hallo Tommy

Bei Alu, Messing und Kunststoff nehme ich Scharfe polierte Aluwendeschneidplatten.
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Babbedeckel-Tommy am Mi 13 Apr 2016, 20:45

Danke! Freundschaft
Babbedeckel-Tommy
Babbedeckel-Tommy
Moderator
Moderator

Laune : Berufspessimist

Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am Sa 16 Apr 2016, 18:00

Hallo

Stösselführung M4 aus 10 mm Messing

Plan und Absatzgedreht.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 134_st10

Gewinde M8 geschnitten, 3,8 mm Gebohrt und 4H7 gerieben

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 135_st10

Zweite Seite auf Länge plangedreht.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 136_st10


Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 137_st10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 138_st10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 2 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Gesponserte Inhalte


Gesponserte Inhalte


Nach oben Nach unten

Seite 2 von 5 Zurück  1, 2, 3, 4, 5  Weiter

Nach oben



Befugnisse in diesem Forum
Sie können in diesem Forum nicht antworten
