Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am Sa 16 Apr 2016, 18:52

Hallo

Zwei Gewindestangen Federhalter

Gewindestange M4 auf Länge , Absatz und Einstich gedreht.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 139_ge10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 140_ge10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am Fr 22 Apr 2016, 01:55

Hallo

Pleulgelenk

An dem gedrehten Pleulgelenk die erste Seite abgefräst.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 141_pl10

Zweite Seite auf 3 mm abgefräst.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 142_pl10

4H7 gebohrt und gerieben.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 143_pl10

Radius 5 mm gefräst.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 144_pl10

Entgratet.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 145_pl10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 146_pl10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von maxl am Fr 22 Apr 2016, 09:02

Eindrucksvolle Präzision im Metallbau, Jürgen! Ich kann es schon kaum erwarten, bis die ersten Teile zusammengebaut werden! Gruß Michael (maxl)
maxl
maxl
Teilefinder
Teilefinder


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am Sa 23 Apr 2016, 14:50

Hallo

2 Reglergewichte 2 aus 10 mm Messing.

Plandrehen und zweimal Radius 4 mm fräsen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 147_re10

Erste Seite abgefräst.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 148_re10

Zweite Seite auf 3 mm abgefräst.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 149_re10

Bohren 3,2 mm.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 150_re10

Anderes Ende auch fräsen und bohren.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 151_re10

Beide Teile mit Aufmaß abstechen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 152_re10

Plandrehen und anfasen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 153_re10

Bohren 3,3 mm.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 154_re10

Gewinde M4 schneiden.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 155_re10

Entgratet.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 156_re10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am Sa 23 Apr 2016, 23:06

Hallo

Schalterwelle aus 6 mm Messing.

Messing plangedreht und Gewinde M3 Gebohrt

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 157_sc10

Absatz gedreht.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 158_sc10

Zweite seite gedreht und Gewinde M3 geschnitten.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 159_sc10

4 mm vierkant gefräst.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 160_sc10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 161_sc10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Der Bastler am So 24 Apr 2016, 18:07

Hallo Jürgen,   Winker 2

ich schau Dir wie immer begeistert zu und kann es kaum erwarten die nächsten Teile zu sehen.
Ich bewundere und beneide Dich um Deine Fähigkeiten an der Drehbank.

Einfach Klasse   2 Daumen    Beifall    Großer Meister

Gruß Horst   Winker 3
Der Bastler
Der Bastler
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 Empty Seitenwangen Lagerdeckel Gewinde

Beitrag von Jürgen1984 am Do 05 Mai 2016, 18:18

Seitenwangen Lagerdeckel Gewinde

Bohrungen nach Lagerdeckel Angekörnt und gebohrt.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 162_se10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 163_se10

Gesenkt und Gewinde M3 geschnitten.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 164_se10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 165_se10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am Do 05 Mai 2016, 19:05

Stösselführung

Fläche an Stösselführung gefräst.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 166_st10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 167_st10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 Empty Querstrebe Sockel

Beitrag von Jürgen1984 am Sa 07 Mai 2016, 21:59

Hallo,

Querstrebe Sockel aus 20mm x 3mm Messing

Auf Länge gefräst.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 168_qu10

Gebohrt.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 169_qu10

Gesenkt und Gewinde M3 geschnitten.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 170_qu10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 171_qu10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am Mo 16 Mai 2016, 15:05

Hallo,

Halterplatte Unterbrecher aus 20 mm x 5 mm Messing

Auf Länge gefräst, gebohrt und Gewinde M2 und M3 geschnitten.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 172_ha10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Figurbetont am Mo 16 Mai 2016, 18:29

Hi Jürgen,

da ist man als Bastler an seinem Bastel- und Murkstischchen völlig platt,
wie du da diese unglaublichen Teile raushaust.....
ich werd da richtig schwindlig.

ne, ernsthaft, lieber Jürgen....ganz großes Kino.
Ich bin begeistert und voller Bewunderung.
(...übrigens für etliche andere unserer Kollegen hier im Forum auch....)

schreib doch mal ob bei dir nie was schiefgeht, oder du mal
vor lauter fluchen und schimpfen richtig in Wallung kommst.....grins...

das würd mir helfen, den Kopf mal wieder bisschen höher zu tragen.

...echt großes Kino und tolle Leistung an der Drehbank!!!!

liebe Grüße
vom Ossi Very Happy
Figurbetont
Figurbetont
Allesleser
Allesleser


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am Mo 16 Mai 2016, 23:15

Hallo,

Bei mir geht auch mal was schief.

Bei der Querstrebe Sockel habe ich das mittlere Loch falsch angebohrt auf der Fräsmaschine. Embarassed
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am Mi 18 Mai 2016, 11:33

Hallo,

Auspuffrohr aus 6 mm Messing Rohr

Erste Seite Plangedreht und 5 mal 2,5 mm gebohrt.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 173_au10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 174_au10

Zweite Seite auf länge gedreht.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 175_au10

Entgratet.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 176_au10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von maxl am Mi 18 Mai 2016, 13:24

Fein, dir dabei zuzuschauen, wie ein Teil nach dem anderen entsteht, Jürgen! Wenn ich an den Preis des Bausatzes denke, wird vom Modellbauer aber doch ganz schön viel verlangt in Sachen Teileherstellung! Naja - du bist erkennbar vom Fach und wusstest, was auf dich zukommt! Wie viele Einzelteile musst du noch fertigen, ehe der Zusammenbau beginnen kann? Ich bin schon fast ungeduldig... aber du lass dich bitte nicht aus der Ruhe bringen! Da entsteht ein Superteil! Gruß Michael (maxl)
maxl
maxl
Teilefinder
Teilefinder


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am So 22 Mai 2016, 15:55

Hallo,

Zündkerzenstecker aus 10 mm Messing.

Durchmesser 2,5 mm und 5 mm gebohrt

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 177_zy10

Plan und Fase gedreht.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 178_zy10

Andere Seite auf Länge plangedreht und 5,8 mm gebohrt.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 179_zy10

6H7 gerieben.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 180_zy10


Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 181_zy10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 182_zy10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am Do 26 Mai 2016, 19:56

Hallo,

Kondensatorhalter Aus 5 mm Messing.

Entgratet, 2,5 mm und 3,2 mm Gebohrt und M3 geschnitten.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 183_ko10

Auf der anderen Seite zwei mal 1.6 mm gebohrt und M2 geschnitten.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 184_ko10

Mit der Säge einen Schlitz gesägt und entgratet.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 185_ko10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 186_ko10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 Empty Maschinensockel

Beitrag von Jürgen1984 am So 19 Jun 2016, 13:38

Hallo.

Maschinensockel

Oberseite eben gefräst.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 187_ma10

Unterseite eben gefräst.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 188_ma10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 189_ma10

Nut für die Querstrebe Sockel gefräst

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 190_ma10

Durchmesser 8 mm für das Zündkabel gebohrt.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 191_ma10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 192_ma10

Befestigungsbohrungen 4,5 mm gebohrt.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 193_ma10

Zwei M3 gebohrt.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 194_ma10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 Empty Schwungräder

Beitrag von Jürgen1984 am Mo 08 Aug 2016, 20:44

Hallo,

Schwungräder

In einer Aufspannung die erste Seite Außendurchmesser Drehen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 195_sc10

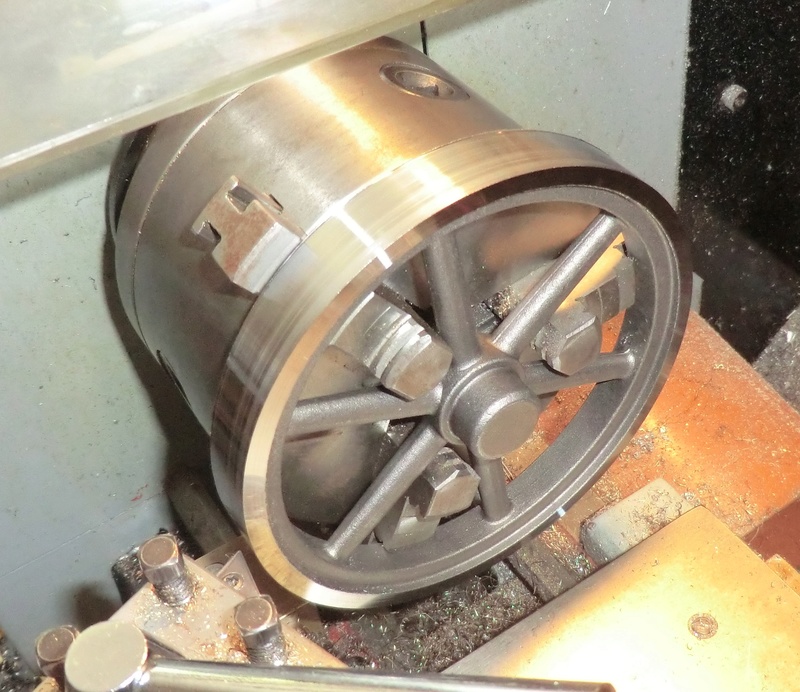

Rand plandrehen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 196_sc10

Absatz drehen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 197_sc10

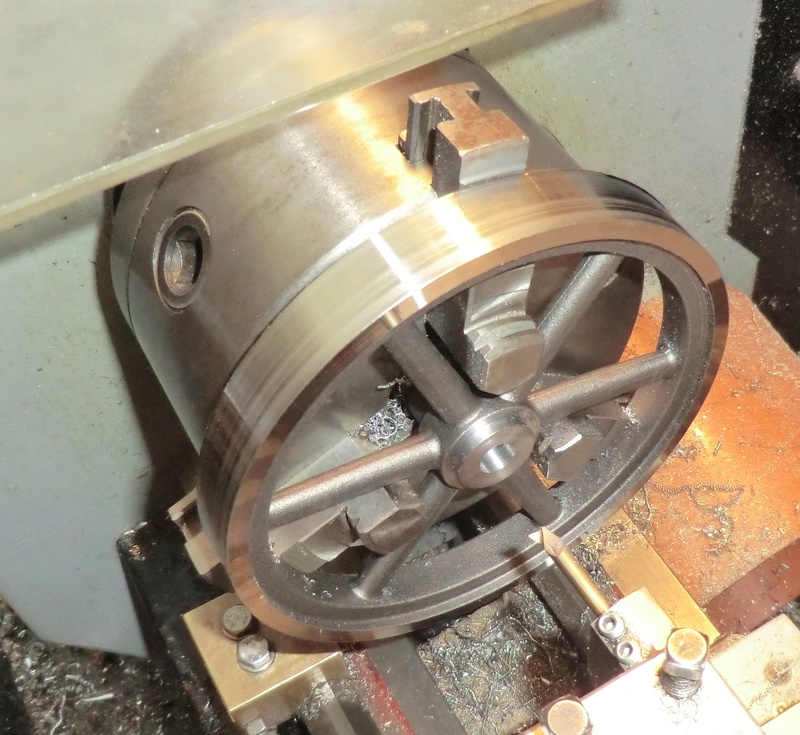

Plandrehen.
Bohren.
Innenausdrehen auf D 10H7.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 198_sc10

Innenabsatz für  Spannbuchsen drehen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 199_sc10

Beide Schwungräder erste Seite gedreht.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 200_sc10

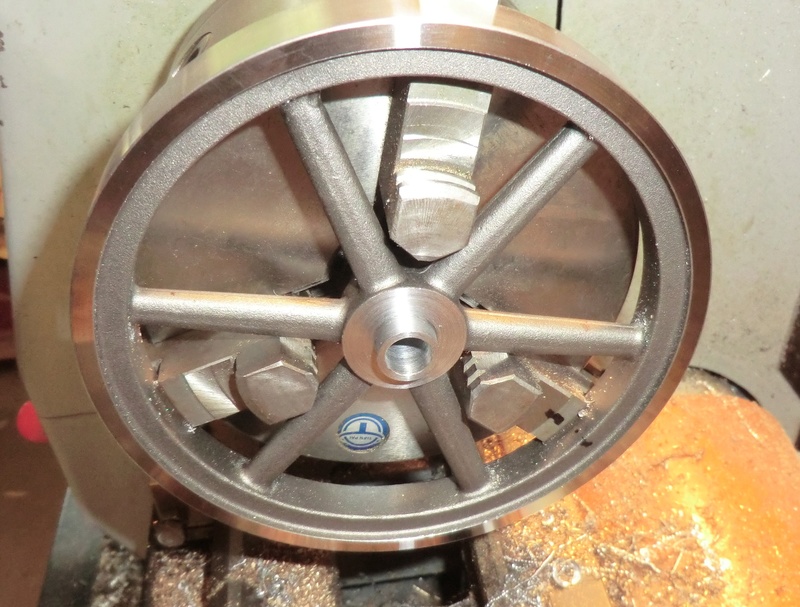

Beide Schwungräder zweite Seite gedreht.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 201_sc10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 202_sc10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am So 28 Aug 2016, 19:42

Hallo,

Schwungrad

Zwei Mal 2,5 mm gebohrt und M3 geschnitten für die Befestigung des Reglergestell.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 203_sc10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 204_sc10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von kaewwantha am So 28 Aug 2016, 21:21

Hallo Jürgen,
das Schwungrad sieht hervorragend aus.
kaewwantha
kaewwantha
Moderator
Moderator


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am So 16 Okt 2016, 18:29

Hallo,

Reglergestell

Frästeil entgratet und zwei Bohrungen für M3 Senkschrauben gesenkt.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 205_re10

Zweimal D 3 mm gebohrt und gesenkt.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 206_re10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 207_re10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am Mo 24 Okt 2016, 18:56

Hallo.

Maschinensockel

Seitenwangen zusammengeschraubt und mit spitzen gewindestiften auf dem Maschinensockel angekörnt.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 208_ma10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 209_ma10

Fünfmal 3,5 mm gebohrt.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 210_ma10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Figurbetont am Mo 24 Okt 2016, 20:34

tja Jürgen,

da kann ich nur staunen...
deine Metallarbeiten sind einfach nur klasse
und lassen mich sprachlos zugucken...

liebe Grüße
vom Ossi Very Happy
Figurbetont
Figurbetont
Allesleser
Allesleser


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 Empty Öler groß

Beitrag von Jürgen1984 am Mi 26 Okt 2016, 16:42

Hallo,

Öler groß aus 18 mm Messing .

Plandrehen und bohren 8 mm.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 211_yu10

Innenausdrehen auf 10 mm.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 212_yu10

Abdrehen auf 14 mm.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 213_yu10

Einstiche auf 12 mm drehen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 214_yu10

Radius mit der Feile herstellen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 215_yu10

Erste Seite fertig.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 216_yu10

Abgesägt.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 217_yu10

Spannhülse für die zweite Seite gedreht und gesägt.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 218_yu10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von maxl am Mi 26 Okt 2016, 17:31

Immer wieder eindrucksvoll zu sehen, welch präzise Metallbearbeitung du hier vorführst, Jürgen! Meine Hochachtung! Für mich schaut es so aus, als ob du eigentlich gar keinen Bausatz bräuchtest! Machst ja eh alles selbst... Das geht natürlich in dieser Präzision nur maschinell, aber auch hier gilt: Man muss schon sehr genau wissen, wie man's macht! Weiter viel Erfolg! Gruß Michael (maxl)
maxl
maxl
Teilefinder
Teilefinder


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 3 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Gesponserte Inhalte


Gesponserte Inhalte


Nach oben Nach unten

Seite 3 von 5 Zurück  1, 2, 3, 4, 5  Weiter

Nach oben



Befugnisse in diesem Forum
Sie können in diesem Forum nicht antworten
