Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Seite 5 von 5 Zurück  1, 2, 3, 4, 5

Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von John-H. am Di 17 Jul 2018, 22:33

Als ganz stiller aber überaus begeisterter Zuschauer,
zähle ich 6 statt 4 Schrauben! Wink
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am Di 17 Jul 2018, 22:59

Hallo John.

Stimmt das hab ich falsch geschrieben.

Embarassed Nix wie weg
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am Fr 17 Aug 2018, 21:03

Zylinderkopf

Hallo,

Zündkerzengewinde bohren 9 mm und Gewinde M10x1 Schneiden.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 299_zy10

Einlassventil bohren 9 mm.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 300_zy10

2,8 mm Durchbohren.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 301_zy10

Reiben D 3 H7.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 302_zy10

Senken.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 303_zy10

Auslassventil bohren, reiben und senken.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 304_zy10

Andere Seite senken.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 305_zy10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 306_zy10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am Fr 17 Aug 2018, 21:45

Hallo,

Zylinderkopf

Auslass gerade Fläche anfräsen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 307_zy10

Zentrieren.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 308_zy10

Bohren 9 mm.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 309_zy10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 310_zy10

Gewinde M10x1 Schneiden.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 311_zy10

Einlass gerade Fläche anfräsen, zentrieren und Bohren 7,8 mm.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 312_zy10

Reiben D 8 H7.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 313_zy10

Zweimal bohren D 2,5 mm.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 314_zy10

Zweimal Gewinde M3 Schneiden.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 315_zy10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 316_zy10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am Sa 18 Aug 2018, 12:03

Hallo,

Kurbelwelle aus 10 mm Silberstahl

Zwei Silberstahlwellen auf länge drehen und anfasen

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 317_ku10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 318_ku10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am Mo 27 Aug 2018, 20:46

Hallo,

Pleuel Unterteil aus 22 mm Rundmessing

Plandrehen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 319_pl10

10 mm tief D 3,2 mm und mit D 2,5 mm 21 mm tief bohren.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 320_pl10

Absatz und Radius drehen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 321_pl10

Abstechen

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 322_pl10

Abgestochene Flächen plandrehen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 323_pl10

Gewinde M3 schneiden und zusammenschrauben.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 324_pl10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am Mo 27 Aug 2018, 21:57

Hallo,

Pleuel Unterteil

Außenradius einstechen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 325_pl10

Abstechen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 326_pl10

Andere Seite Absatz drehen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 327_pl10

Radius drehen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 328_pl10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 329_pl10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am Mi 26 Dez 2018, 15:29

Hallo,

Pleuel Unterteil.

Erste Seite abfräsen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 330_pl10

Zweite Seite auf 7 mm stärke fräsen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 331_pl10

Bohren und reiben D 10H7.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 332_pl10

Bohren und Gewinde M4 schneiden.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 333_pl10

Entgraten.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 334_pl10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 335_pl10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 336_pl10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am Mi 26 Dez 2018, 17:29

Hallo,

Kolbengelenk

aus 20 mm Rundmessing

Plandrehen  und Absatz auf D 12 mm drehen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 337_ko10

3,8 mm bohren und 4H7 reiben.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 338_ko10

Mit 3 mm Fräser Schlitz 11 mm tief Fräsen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 339_ko10

Abstechen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 340_ko10

Plandrehen und Gewinde M3 Schneiden.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 341_ko10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 342_ko10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Pirxorbit am Mi 26 Dez 2018, 17:49

Ich bin immer wieder begeistert von Deinen kleinen Teilen.... und gespannt was da noch kommt. Ist das jetzt eigentlich noch ein Bausatz?? Oder nur eine Anleitung? Kommt mir so vor als währe das schon ehr Maschinenbau hier... ist es nicht?

LG und Fröhliche Weihnachten Steffan
Pirxorbit
Pirxorbit
Superkleber
Superkleber


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am Mi 26 Dez 2018, 18:22

avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am So 06 Jan 2019, 20:07

Hallo,

Spannbuchse Außen aus 20 mm Rundmessing


Plandrehen und Absatz drehen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 343_sp10

Bohren und Innenkegel drehen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 344_sp10

Absägen

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 345_sp10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 346_sp10

Plahndrehen

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 347_sp10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am So 06 Jan 2019, 21:08

Hallo,

Spannbuchse Innen aus 20 mm Rundmessing

Plandrehen und Absatz drehen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 348_sp10

Außenkegel drehen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 349_sp10

Mit Außenteil Prüfen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 350_sp10

Bohren.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 351_sp10

Innendurchmesser D 10 H7 drehen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 352_sp10

Zweite Seite gedreht.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 353_sp10

Absägen

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 354_sp10

Mit Spannvorrichtung Plandrehen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 355_sp10

Drehen fertig.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 356_sp10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 357_sp10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 Empty Erkundigung

Beitrag von Ling am Di 05 März 2019, 13:37

Hallo Jürgen

ich bin der Gerald und möchte mir auch eine kleine Drehbank anschaffen und dann mit dem Karl beginnen.

welche Drehmaschine verwendest du und welche Bohrstähle für die kleinen Innendurchmesser hast du im Einsatz?


super das du so genau den Fortschritt zeigst

Danke
Gerald

Ling
Ling
Mitglied
Mitglied


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am Di 12 März 2019, 18:35

Hallo Gerald,

Meine Drehmaschinen sind :

Erba Multi Pro 550

Proxxon PD 250/E

Die kleinen Innendrehmeißel sind

Horn Supermini Typ 105
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am Di 12 März 2019, 19:39

Hallo,

Spannbuchse Außen

Viermal D 1,6 Bohren.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 358_sp10

Senken und M2 schneiden.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 359_sp10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 360_sp10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am Di 12 März 2019, 19:50

Hallo,

Spannbuchse Innen

Viermal D 2,2 bohren.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 361_sp10

Zweimal D 1,6 bohren

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 362_sp10

Senken und Gewinde M2 schneiden.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 363_sp10

Spannbuchse Zusammengeschraubt.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 364_sp10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 365_sp10


Spannbuchse Geschlitzt.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 366_sp10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 Empty Antwort

Beitrag von Ling am Di 12 März 2019, 23:56

Hallo Jürgen danke für die Info
Ling
Ling
Mitglied
Mitglied


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am Di 19 März 2019, 22:19

Hallo,

Regelschieber aus 26 mm Rundmessing

Plandrehen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 367_re10

Zwei Einstiche drehen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 368_re10

Bohren und Innenausdrehen D 10H7.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 369_re10

Abstechen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 370_re10

Plandrehen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 371_re10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 372_re10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am Fr 10 Mai 2019, 21:17

Hallo,

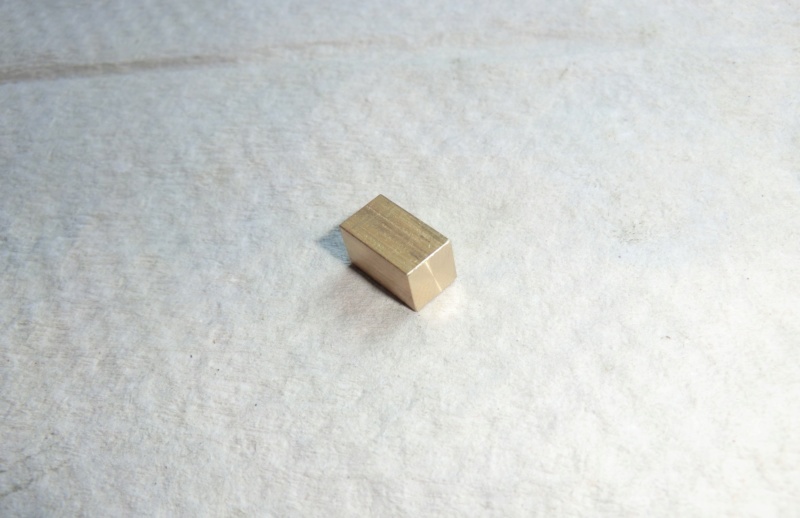

Gegenanschlag aus 6 mm Vierkantmessing.

Erste Seite plandrehen, bohren D 2,5 mm, senken und Gewinde M3 schneiden.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 373_ge10

Zweite Seite plandrehen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 374_ge10

Entgraten.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 375_ge10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 376_ge10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am Fr 24 Mai 2019, 21:30

Hallo,

Zündnocke aus 24 mm Rundmessing

Plandrehen und D22 Drehen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 377_zz10

Innenausdrehen D 14 mm.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 378_zz10

Abstechen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 379_zz10

Zweite Seite plandrehen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 380_zz10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 381_zz10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 5 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Gesponserte Inhalte


Gesponserte Inhalte


Nach oben Nach unten

Seite 5 von 5 Zurück  1, 2, 3, 4, 5

Nach oben



Befugnisse in diesem Forum
Sie können in diesem Forum nicht antworten
