Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am Mi 26 Okt 2016, 19:00

Hallo,

Öler in Vorrichtung.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 219_yu10

Eingespannt

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 220_yu10

Rand auf 12 mm abgedreht.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 221_yu10

Länge gedreht.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 222_yu10

Absatz 5 mm gedreht.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 223_yu10

Auf 3 mm und Freistich gedreht.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 224_yu10

Gewinde M3 geschnitten.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 225_yu10

1 mm gebohrt.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 226_yu10

45° gedreht.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 227_yu10

Erster Öler fertig.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 228_yu10

Zweiter Öler fertig.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 229_yu10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 230_yu10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 231_yu10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Babbedeckel-Tommy am Mi 26 Okt 2016, 20:45

Hallo Jürgen,

die Form gefällt! Bravo
Babbedeckel-Tommy
Babbedeckel-Tommy
Moderator
Moderator

Laune : Berufspessimist

Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jörg am Fr 28 Okt 2016, 00:02

Feinste Präzisionsarbeit, Jürgen ... Bravo
und Ja, die kleinen Öler wissen auch optisch sehr zu gefallen! Cool

Gruß - Jörg - Wink
Jörg
Jörg
Moderator
Moderator


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am So 20 Nov 2016, 15:48

Hallo,

Öler klein aus 4 mm Sechskant Messing gedreht.

Absatz gedreht und Gewinde M3 geschnitten.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 232_yu10

1 mm gebohrt.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 233_yu10

Abgesägt, auf Länge und fase angedreht.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 234_yu10

3 mm gebohrt.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 235_yu10


Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 236_yu10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 237_yu10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 238_yu10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Figurbetont am So 20 Nov 2016, 16:18

wie immer,
ich kann mich dieser Giga-Bauweise nicht entziehen
und staune Bauklötze....

einfach klasse, Jürgen !!!!

liebe Grüße
vom Ossi Very Happy
Figurbetont
Figurbetont
Allesleser
Allesleser


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am So 20 Nov 2016, 16:19

Hallo,

Federbuchse aus 8 mm Rundmessing

Erste Seite plangedreht und 3 mm gebohrt.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 239_fe10

Abgesägt, plangedreht und entgratet.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 240_fe10


Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 241_fe10

Später bohre ich noch ein M3 Gewinde zum Klemmen hinein.
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am So 25 Dez 2016, 20:24

Hallo,

Schalterhebel aus 4 mm Rundmessing


Erste Seite 9 mm lang auf Durchmesser 3 mm drehen.
Freistich und Fase drehen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 242_sc10

Gewinde M3 schneiden.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 243_sc10

Zweite Seite auf länge plandrehen.
5 mm lang auf Durchmesser 3 mm drehen.
Freistich und Fase drehen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 244_sc10

Gewinde M3 schneiden.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 245_sc10


Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 246_sc10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am Di 03 Jan 2017, 16:45

Hallo,

Regelabnehmer aus 4 mm Rundmessing

Erste Seite auf Durchmesser 3 mm drehen.
Freistich und Fase drehen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 247_re10

Gewinde M3 schneiden.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 248_re10

Zweite Seite auf länge plandrehen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 249_re10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 250_re10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am Mo 07 Aug 2017, 00:02

Hallo,

Pleuelstange aus 8 mm Rundmessing

Erste Seite plangedreht, Zentriert, Absatz und Freistich gedreht.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 251_pl10

Angefast.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 252_pl10

Gewinde M3 geschnitten.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 253_pl10

Zweite Seite auf Länge, Zentriert, Absatz und Freistich gedreht.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 254_pl10

Angefast.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 255_pl10

Gewinde M3 geschnitten.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 256_pl10

Umgespannt

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 257_pl10

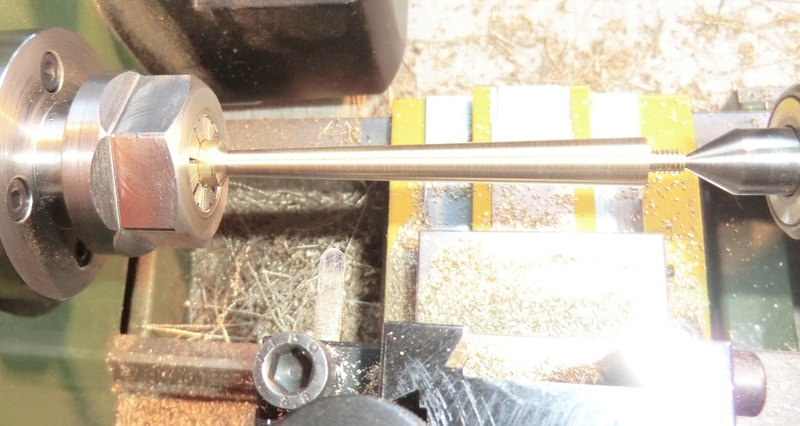

1,5° Konisch gedreht.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 258_pl10

Rest auf D 7 mm Abgedreht.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 259_pl10


Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 260_pl10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von maxl am Mo 07 Aug 2017, 11:20

Toll, was du hier zeigst, Jürgen! Manchmal frage ich mich nur, wozu der "Bausatz" nötig ist, wo du doch alle Teile ohnehin selbst herstellen kannst (und  musst)? Gruß Michael (maxl)
maxl
maxl
Teilefinder
Teilefinder

Laune : fast immer ausgeglichen und geduldig

Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am Mo 20 Nov 2017, 21:49

Hallo,

Zündungsstössel aus 4 mm Rundmessing

Auf länge gedreht und angefast.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 261_zy10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 262_zy10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Babbedeckel-Tommy am Mo 20 Nov 2017, 21:54

Es wird Winter, die Männer gehen wieder in den "Keller"... Very Happy
Babbedeckel-Tommy
Babbedeckel-Tommy
Moderator
Moderator

Laune : Berufspessimist

Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von lok1414 am Di 21 Nov 2017, 07:35

He Tommy, Gewindeschneiden mit der Drehmaschine haste drauf! Nee, ääährlich, tolle Arbeit, dein 4-Takter.
lok1414
lok1414
Superkleber
Superkleber

Laune : je oller, je doller ...

Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Babbedeckel-Tommy am Di 21 Nov 2017, 12:55

Das ist nicht der Tommy, das ist der Jürgen! sunny
Babbedeckel-Tommy
Babbedeckel-Tommy
Moderator
Moderator

Laune : Berufspessimist

Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von lok1414 am Di 21 Nov 2017, 14:33

"Qh, vertan .." sprach der Igel ... sorry Jürgen!
lok1414
lok1414
Superkleber
Superkleber

Laune : je oller, je doller ...

Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am Mo 27 Nov 2017, 21:49

Hallo,

Schalldämpfer Innenteil aus 40 mm Rundaluminium


Durchmesser überdreht und Plangedreht.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 263_sc10

Gebohrt und Innenabsatzgedreht.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 264_sc10

Planfläche schräggedreht.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 265_sc10

Abgesägt und auf länge gedreht.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 266_sc10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 Empty Schalldämpfer Außenenteil

Beitrag von Jürgen1984 am Do 10 Mai 2018, 20:03

Hallo,

Schalldämpfer Außenenteil aus 40 mm Rundaluminium

Auf länge gedreht, gebohrt und Innenabsatz gedreht.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 267_sc10

Schalldämpfer Innenteil 4 x D 2,2 mm gebohrt.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 268_sc10

Schalldämpfer Außenenteil 4 x D 2,2 mm gebohrt.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 269_sc10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Blaasi am Do 10 Mai 2018, 22:00

Winker Hello

Wahnsinn Cool Cool Cool Cool Cool Cool Cool
Blaasi
Blaasi
Modellbau-Experte
Modellbau-Experte

Laune : Tagesformabhängig - meist gut

Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 Empty Schalldämpfer Innenteil

Beitrag von Jürgen1984 am Fr 08 Jun 2018, 20:54

Hallo,


Schalldämpfer Innenteil

An der Außenseite zwei Absätze gedreht.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 270_sc10

Schräge gedreht.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 271_sc10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 272_sc10

Entgratet.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 273_sc10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 274_sc10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am Fr 08 Jun 2018, 21:17

Hallo,

Schalldämpfer Außenenteil


Absatz gedreht

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 275_sc10

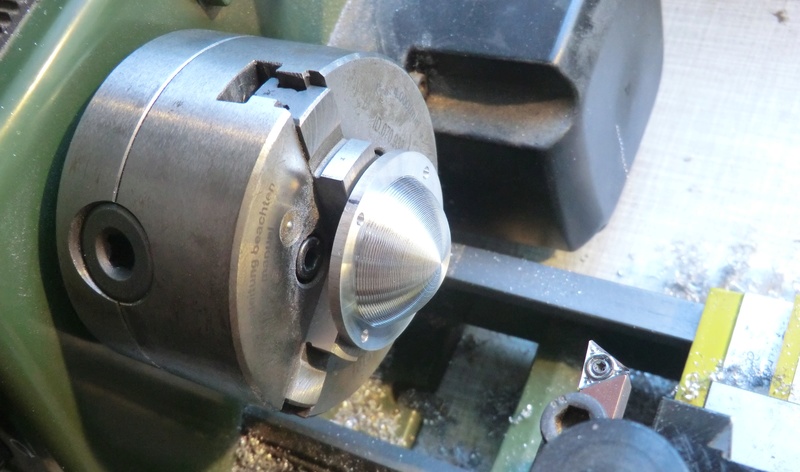

Radius in stufen vorgedreht.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 276_sc10

Radius fertig gefeilt

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 277_sc10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am So 24 Jun 2018, 20:06

Hallo,

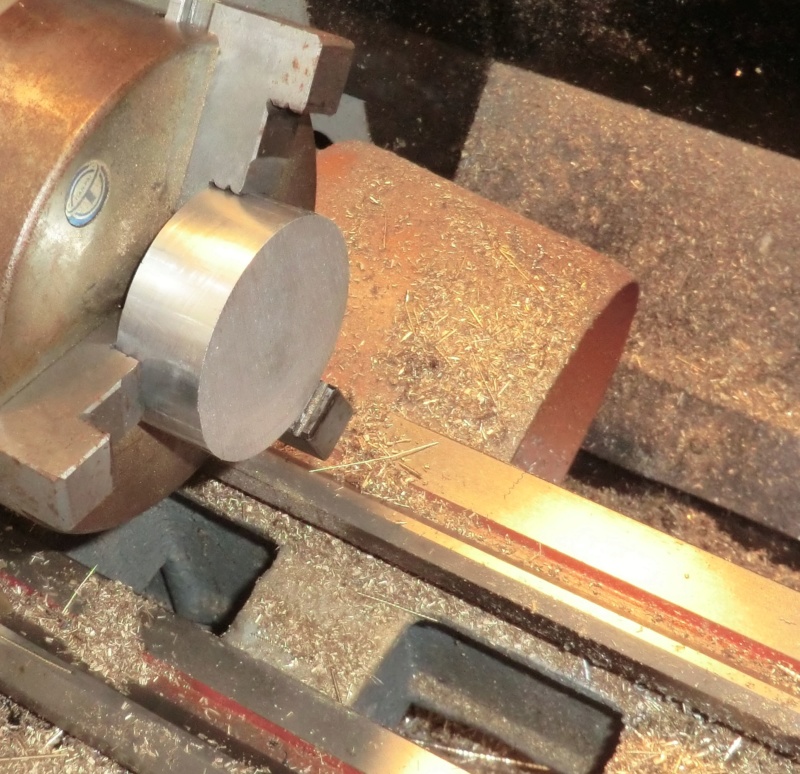

Zylinderkopf aus 60 mm Rundaluminium


Erste Seite plan und Absatz gedreht.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 278_zy10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 279_zy10

Zweite Seite plan und Absatz gedreht.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 280_zy10

Zwei 45° Schrägen gedreht.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 281_zy10

Auf dem Teilapparat 6 mal Zentriert

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 282_zy10

Und D 3,5 mm gebohrt.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 283_zy10

Fläche gefräst.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 284_zy10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am Mo 16 Jul 2018, 22:17

Hallo,

Tank aus 25 mm Messingrohr

Rohr auf Länge gedreht und zweimal 10 mm gebohrt.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 285_ta10

Tankboden vorne aus 40 mm Rundmessing

Das Schauglas mache ich nicht wie im Bauplan angegeben als Langloch mit Durchsichtigen Kunststoff.
Sondern mit einem Runden Glas.

Plan und auf D 35 mm Drehen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 286_ta10

Innen ausdrehen D 23 und Absatz zum Tankrohr einlöten drehen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 287_ta10

Sechsmal D 2,2 bohren.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 288_ta10

7 mm lang abstechen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 289_ta10

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 290_ta10

Haltering plandrehen und 1,5 mm abstechen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 291_ta10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von maxl am Mo 16 Jul 2018, 22:33

Nun bist du bald drei Jahre mit dem Bau des Motors beschäftigt, Jürgen! Hut ab vor so viel Geduld und metallbauerischer Präzision! Wie weit bist du eigentlich noch vom Ziel entfernt? Dafür, dass es sich um einen "Bausatz" handelt, musst du aber verdammt viele Teile selbst herstellen, um nicht zu sagen: eigentlich alle! Ich wünsche weiter guten Erfolg. Gruß Michael (maxl)
maxl
maxl
Teilefinder
Teilefinder

Laune : fast immer ausgeglichen und geduldig

Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Figurbetont am Di 17 Jul 2018, 12:27

hier ist der Weg das Ziel und die Freude am arbeiten....
ganz klar, lieber Jürgen, deine Superarbeit begeistert mich seit 3 Jahren !!!
so hat jeder sein Spezialgebiet für das er sich entschieden hat...
und das ist gut so und das zuschauen macht mir persönlich richtig Freude.
mach weiter Jürgen, ich bin dein treuer Beobachter und wenns halt 10 Jahre dauert!!!

der Ossi Very Happy
Figurbetont
Figurbetont
Allesleser
Allesleser


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Jürgen1984 am Di 17 Jul 2018, 20:45

Hallo,

Tankboden hinten aus 30 mm Rundmessing
Plan, auf D 25 mm und Absatz Drehen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 292_ta10

Abstechen

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 293_ta10

Tankboden vorne auf das Tankrohr löten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 294_ta10

Tankboden vorne und hinten plahntrehen.

Absatz für das Glas innenausdrehen.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 295_ta10

Einlötbüchsen und Tankboden hinten löten.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 296_ta10

Dichtung auschneiten.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 297_ta10

Glas Einbauen mit Vier M2 x 10 Schrauben.

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 298_ta10
avatar
Jürgen1984
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Verbrennungsmotor 4-Takt Hit & Miss  "Karl" - Seite 4 Empty Re: Verbrennungsmotor 4-Takt Hit & Miss "Karl"

Beitrag von Gesponserte Inhalte


Gesponserte Inhalte


Nach oben Nach unten

Seite 4 von 5 Zurück  1, 2, 3, 4, 5  Weiter

Nach oben



Befugnisse in diesem Forum
Sie können in diesem Forum nicht antworten
