Re: Ein GWR-Loriot für 5 Zoll
Langsam bekommt er Gewicht - äh ein Gesicht ![Very Happy](/users/2612/37/33/33/smiles/650269930.png)

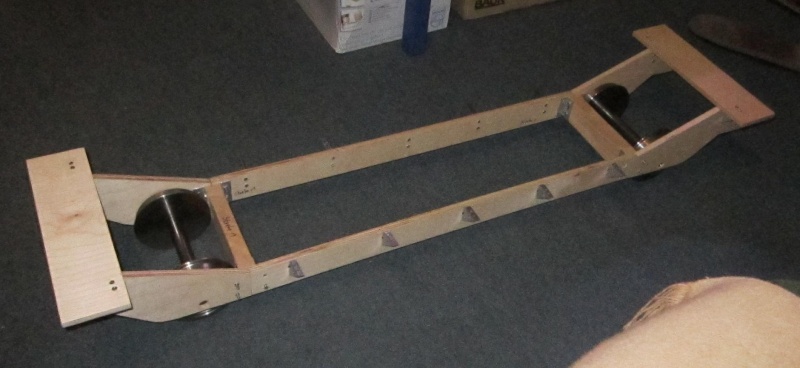

![Ein GWR-Loriot für 5 Zoll - Seite 2 Img_0732](https://i.servimg.com/u/f48/13/88/29/17/img_0732.jpg)
Die Bodenbretter wurden bisher nur an den Winkeln angeschraubt. Mehr ist erstmal nicht vorgesehen.
![Very Happy](/users/2612/37/33/33/smiles/650269930.png)
![Ein GWR-Loriot für 5 Zoll - Seite 2 Img_0732](https://i.servimg.com/u/f48/13/88/29/17/img_0732.jpg)
Die Bodenbretter wurden bisher nur an den Winkeln angeschraubt. Mehr ist erstmal nicht vorgesehen.
Babbedeckel-Tommy- Klebt besser als Sekundenkleber
Re: Ein GWR-Loriot für 5 Zoll
Heute hat der Wagen 75 kg getragen, allerdings noch etwas instabil ![Wink](/users/2612/37/33/33/smiles/336948430.gif)
![Ein GWR-Loriot für 5 Zoll - Seite 2 Img_0736](https://i.servimg.com/u/f48/13/88/29/17/img_0736.jpg)
![Ein GWR-Loriot für 5 Zoll - Seite 2 Img_0737](https://i.servimg.com/u/f48/13/88/29/17/img_0737.jpg)

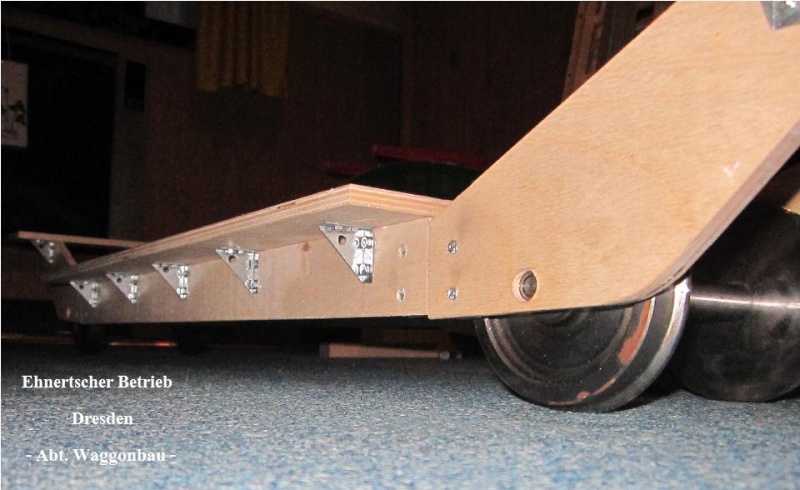

Mit dem Trennschleifer wurden die Schrauben gekürzt, die Bodenplatten
wieder nur an den Winkeln festgeschraubt.
![Wink](/users/2612/37/33/33/smiles/336948430.gif)
![Ein GWR-Loriot für 5 Zoll - Seite 2 Img_0736](https://i.servimg.com/u/f48/13/88/29/17/img_0736.jpg)
![Ein GWR-Loriot für 5 Zoll - Seite 2 Img_0737](https://i.servimg.com/u/f48/13/88/29/17/img_0737.jpg)
Mit dem Trennschleifer wurden die Schrauben gekürzt, die Bodenplatten
wieder nur an den Winkeln festgeschraubt.
Babbedeckel-Tommy- Klebt besser als Sekundenkleber
Re: Ein GWR-Loriot für 5 Zoll
Tommy hat zum rechten Material gefunden ...
Gruß - Jörg -
![Willkommen](/users/2612/37/33/33/smiles/220478.gif)
Gruß - Jörg -
![Wink](/users/2612/37/33/33/smiles/336948430.gif)
Jörg- Moderator
Re: Ein GWR-Loriot für 5 Zoll
Hallo zusammen,
unter Anwendung der neuesten Technologien in meinen Werken
und dem wilden Getöse der Busch-Männer erhielt der Wagen neue Rahmenwangen!
![Ein GWR-Loriot für 5 Zoll - Seite 2 100_9615](https://i.servimg.com/u/f48/13/88/29/17/100_9615.jpg)
Er ist auch etwas gedrungener geworden!
Statt 1004 mm Länge (ohne Bufferbohle) sind es nur noch 984 mm.
Der Achsstand ~ 700 mm (statt 714 mm)
Soweit fällt das nicht weiter ins Gewicht...
Dafür sind die Schrägen jetzt steiler!
Beim 1,25fachen zulässigen Beladungsgewicht biegt er sich
bei zentraler Belastung der Ladefläche
(also in der Mitte) um 5 mm durch.
Geht noch
unter Anwendung der neuesten Technologien in meinen Werken
und dem wilden Getöse der Busch-Männer erhielt der Wagen neue Rahmenwangen!
![Ein GWR-Loriot für 5 Zoll - Seite 2 100_9615](https://i.servimg.com/u/f48/13/88/29/17/100_9615.jpg)
Er ist auch etwas gedrungener geworden!
![shocked](/users/2612/37/33/33/smiles/1375321671.gif)
Statt 1004 mm Länge (ohne Bufferbohle) sind es nur noch 984 mm.
Der Achsstand ~ 700 mm (statt 714 mm)
Soweit fällt das nicht weiter ins Gewicht...
Dafür sind die Schrägen jetzt steiler!
![Roofl](/users/2612/37/33/33/smiles/308137640.gif)
Beim 1,25fachen zulässigen Beladungsgewicht biegt er sich
bei zentraler Belastung der Ladefläche
(also in der Mitte) um 5 mm durch.
Geht noch
![sunny](/users/2612/37/33/33/smiles/3026146359.gif)
Babbedeckel-Tommy- Klebt besser als Sekundenkleber
Re: Ein GWR-Loriot für 5 Zoll
Bis jetzt eine saubere Arbeit die du gebaut hast.
Aber irgendwie komme ich mit der Lagergeschichte noch nicht klar. Bei engen Radien und bei dem Achsstand müssten aber die Räder etwas loser gelagert werden. Ich denke mal das der Wagen dazu neigt in den Kurven rauszuklettern.
Aber irgendwie komme ich mit der Lagergeschichte noch nicht klar. Bei engen Radien und bei dem Achsstand müssten aber die Räder etwas loser gelagert werden. Ich denke mal das der Wagen dazu neigt in den Kurven rauszuklettern.
Feldbahner- Skalpell-Künstler
Re: Ein GWR-Loriot für 5 Zoll
Hallo Andi,
das wird sich zeigen... mir ist das auch nicht so geheuer!
Aber an der Lagerung kann das dann nicht liegen, eher am Abstand der Radscheiben
das wird sich zeigen... mir ist das auch nicht so geheuer!
![scratch](/users/2612/37/33/33/smiles/388300.gif)
Aber an der Lagerung kann das dann nicht liegen, eher am Abstand der Radscheiben
![Wink](/users/2612/37/33/33/smiles/336948430.gif)
Babbedeckel-Tommy- Klebt besser als Sekundenkleber
Re: Ein GWR-Loriot für 5 Zoll
da bin ich mal gespannt. Berichte mal wenn ihr den Wagen fahren lässt vom Fahrverhalten.das wird sich zeigen... mir ist das auch nicht so geheuer!
Erst mal vorweg viel Glück
Feldbahner- Skalpell-Künstler
Re: Ein GWR-Loriot für 5 Zoll
Hallo zusammen,
was war denn der letzte Stand... ach ja.
Die Schrägen Flächen samt Winkel kamen nun dran.
![Ein GWR-Loriot für 5 Zoll - Seite 2 Gw421910](https://i.servimg.com/u/f56/13/88/29/17/gw421910.jpg)
Die Bodenplatten sind nur lose aufgelegt.
![Ein GWR-Loriot für 5 Zoll - Seite 2 100_1719](https://i.servimg.com/u/f56/13/88/29/17/100_1719.jpg)
So sieht es jetzt aus.
Eine Seite einmal Probe-Lackiert. Sieht schon mal vielversprechend aus!
![Ein GWR-Loriot für 5 Zoll - Seite 2 100_1720](https://i.servimg.com/u/f56/13/88/29/17/100_1720.jpg)
was war denn der letzte Stand... ach ja.
Die Schrägen Flächen samt Winkel kamen nun dran.
![Ein GWR-Loriot für 5 Zoll - Seite 2 Gw421910](https://i.servimg.com/u/f56/13/88/29/17/gw421910.jpg)
Die Bodenplatten sind nur lose aufgelegt.
![Ein GWR-Loriot für 5 Zoll - Seite 2 100_1719](https://i.servimg.com/u/f56/13/88/29/17/100_1719.jpg)
So sieht es jetzt aus.
Eine Seite einmal Probe-Lackiert. Sieht schon mal vielversprechend aus!
![Ein GWR-Loriot für 5 Zoll - Seite 2 100_1720](https://i.servimg.com/u/f56/13/88/29/17/100_1720.jpg)
Babbedeckel-Tommy- Klebt besser als Sekundenkleber
Re: Ein GWR-Loriot für 5 Zoll
Wird der Wagen als "Bedienwagen" hinter einer Lok laufen, Tommy? Also Mitfahrgelegenheit für eine Person?
Glufamichel- Moderator
Re: Ein GWR-Loriot für 5 Zoll
Wow - welch eine Fleißarbeit. Und das in knapp 2 Jahren -
![Nix wie weg](/users/2612/37/33/33/smiles/903652.gif)
Sigmund- Lupenbesitzer
Re: Ein GWR-Loriot für 5 Zoll
Ich befürchte JA, obwohl nur für 20 Milli-TonnenGlufamichel schrieb:Wird der Wagen als "Bedienwagen" hinter einer Lok laufen, Tommy? Also Mitfahrgelegenheit für eine Person?
![Wink](/users/2612/37/33/33/smiles/336948430.gif)
Über ein Jahr hatte ich andere Sorgen, Sigmund!
![Wink](/users/2612/37/33/33/smiles/336948430.gif)
Babbedeckel-Tommy- Klebt besser als Sekundenkleber
Re: Ein GWR-Loriot für 5 Zoll
Also Tommy
Kompliment für den Bau dieses Waggons. Aber eine Frage stell ich mir doch: Der Waggon ist ungefedert, oder besser gesagt das Fahrwerk starr. Bei den kleinen Spurweiten ist der Radkranz überdimensional groß. Nur bei deinem Waggon ist der Radkranz ziemlich originalgetreu. In HO würdes man das als RP25 oder noch besser HOpur bezeichnen. Um das Aufklettern zu vermeiden, sind so ausgestattete Fahrzeuge oft dreipunktgelagert. Ich bin gespannt, wie betriebssicher sich dein Waggon später auf den Gleisen zeigen wird!
Gruß
Gregor
Kompliment für den Bau dieses Waggons. Aber eine Frage stell ich mir doch: Der Waggon ist ungefedert, oder besser gesagt das Fahrwerk starr. Bei den kleinen Spurweiten ist der Radkranz überdimensional groß. Nur bei deinem Waggon ist der Radkranz ziemlich originalgetreu. In HO würdes man das als RP25 oder noch besser HOpur bezeichnen. Um das Aufklettern zu vermeiden, sind so ausgestattete Fahrzeuge oft dreipunktgelagert. Ich bin gespannt, wie betriebssicher sich dein Waggon später auf den Gleisen zeigen wird!
Gruß
Gregor
GregMic- Skalpell-Künstler
Re: Ein GWR-Loriot für 5 Zoll
Hallo zusammen,
Es ist ja nun doch schon gaaaanz schööön lange her, dass hier berichtet wurde!
Was war denn der letzte Stand
Nun mit Nahen des Winters wird weitergebaut.
Im Sommer konnte er sich auf dem Testgleis hinter der E69 beweisen.
Also das Gleis muss schon eben verlegt sein.
Wird schon keine Heeres-Feldbahn bei der späteren Bahngesellschaft vorfinden
Die gefederten Puffer wurden die Woche fertig.
![Ein GWR-Loriot für 5 Zoll - Seite 2 100_4111](https://i.servimg.com/u/f74/13/88/29/17/100_4111.jpg)
Einmal kurz angeklebt mit doppelseitigem Klebeband.
Ja ich weiß, dass es beengt zugeht!
Es ist ja nun doch schon gaaaanz schööön lange her, dass hier berichtet wurde!
Was war denn der letzte Stand
![Staunender Smilie](/users/2612/37/33/33/smiles/128333.gif)
Nun mit Nahen des Winters wird weitergebaut.
Im Sommer konnte er sich auf dem Testgleis hinter der E69 beweisen.
Also das Gleis muss schon eben verlegt sein.
Wird schon keine Heeres-Feldbahn bei der späteren Bahngesellschaft vorfinden
![Pfeffer](/users/2612/37/33/33/smiles/568242.gif)
Die gefederten Puffer wurden die Woche fertig.
![Ein GWR-Loriot für 5 Zoll - Seite 2 100_4111](https://i.servimg.com/u/f74/13/88/29/17/100_4111.jpg)
Einmal kurz angeklebt mit doppelseitigem Klebeband.
Ja ich weiß, dass es beengt zugeht!
![Empört](/users/2612/37/33/33/smiles/984495496.gif)
Babbedeckel-Tommy- Klebt besser als Sekundenkleber
Re: Ein GWR-Loriot für 5 Zoll
Soooo, ich hab mein Plätzchen....
Gut Ding will Weile haben Tommy
![Winker 2](/users/2612/37/33/33/smiles/371877.gif)
Glufamichel- Moderator
Re: Ein GWR-Loriot für 5 Zoll
Hallo zusammen,
ach, ihr sitzt ja auch noch da. Schön
Am Loriot ging es endlich weiter!
Es kam etwas Neues ins Haus, nachdem ein Fehler,
eine "Jugendsünde", entdeckt wurde.
Außerdem hatte ich nach zähem Widerstreben zähneknirschend akzeptiert,
dass der arme Wagen später einmal 120 kg tragen soll...
Da geht Holz nun leider nicht wirklich. Und da es sowieso neu gemacht werden musste,
wurde gleich komplett neu konstruiert. Man ist ja flexibel!
"Kurzerhand" wurde etwas Passendes gelasert...
![Ein GWR-Loriot für 5 Zoll - Seite 2 100_1910](https://i.servimg.com/u/f18/13/88/29/17/100_1910.jpg)
Ja, der alte Rahmen war zu lang und zu hoch. Keine Ahnung wieso
Nun muss das nur noch irgendwie zusammenhalten... Ab an die Fräse!!!
Vorher drängte sich aber erstmal etwas Vorarbeit auf.
Die Nutensteine sind für meinen Kreuztisch zu groß, sie mussten 2 mm schmaler werden!
![Ein GWR-Loriot für 5 Zoll - Seite 2 112](https://i.servimg.com/u/f18/13/88/29/17/112.jpg)
Fragt lieber nicht, wie ich das bisher löste
Und warum die ganze Vorarbeit und die Mühe des Ausrichtens mit dem Winkel?
![Ein GWR-Loriot für 5 Zoll - Seite 2 211](https://i.servimg.com/u/f18/13/88/29/17/211.jpg)
Weil das ein schöner Anschlag ist
![Ein GWR-Loriot für 5 Zoll - Seite 2 311](https://i.servimg.com/u/f18/13/88/29/17/311.jpg)
Nun konnte die eigentliche Arbeit endlich losgehen!
Die Querträgerbleche wurden auf Endmaß abgeschlagen.
![Ein GWR-Loriot für 5 Zoll - Seite 2 411](https://i.servimg.com/u/f18/13/88/29/17/411.jpg)
Die Halte-Winkel und Querstreben wurden gebohrt und miteinander verschraubt.
Die Achslager sind Kaufteile, Rollenlager und Achszapfen rein.
Anschließend konnte alles zusammengesetzt werden:
![Ein GWR-Loriot für 5 Zoll - Seite 2 100_1912](https://i.servimg.com/u/f18/13/88/29/17/100_1912.jpg)
Ziel für heute erreicht!![Kaffeetrinker](/users/2612/37/33/33/smiles/20215.gif)
ach, ihr sitzt ja auch noch da. Schön
![sunny](/users/2612/37/33/33/smiles/3026146359.gif)
Am Loriot ging es endlich weiter!
Es kam etwas Neues ins Haus, nachdem ein Fehler,
eine "Jugendsünde", entdeckt wurde.
Außerdem hatte ich nach zähem Widerstreben zähneknirschend akzeptiert,
dass der arme Wagen später einmal 120 kg tragen soll...
Da geht Holz nun leider nicht wirklich. Und da es sowieso neu gemacht werden musste,
wurde gleich komplett neu konstruiert. Man ist ja flexibel!
"Kurzerhand" wurde etwas Passendes gelasert...
![Ein GWR-Loriot für 5 Zoll - Seite 2 100_1910](https://i.servimg.com/u/f18/13/88/29/17/100_1910.jpg)
Ja, der alte Rahmen war zu lang und zu hoch. Keine Ahnung wieso
![Grinsen](/users/2612/37/33/33/smiles/2850783001.gif)
Nun muss das nur noch irgendwie zusammenhalten... Ab an die Fräse!!!
Vorher drängte sich aber erstmal etwas Vorarbeit auf.
Die Nutensteine sind für meinen Kreuztisch zu groß, sie mussten 2 mm schmaler werden!
![Ein GWR-Loriot für 5 Zoll - Seite 2 112](https://i.servimg.com/u/f18/13/88/29/17/112.jpg)
Fragt lieber nicht, wie ich das bisher löste
![Pfeffer](/users/2612/37/33/33/smiles/568242.gif)
Und warum die ganze Vorarbeit und die Mühe des Ausrichtens mit dem Winkel?
![Ein GWR-Loriot für 5 Zoll - Seite 2 211](https://i.servimg.com/u/f18/13/88/29/17/211.jpg)
Weil das ein schöner Anschlag ist
![Very Happy](/users/2612/37/33/33/smiles/650269930.png)
![Ein GWR-Loriot für 5 Zoll - Seite 2 311](https://i.servimg.com/u/f18/13/88/29/17/311.jpg)
Nun konnte die eigentliche Arbeit endlich losgehen!
Die Querträgerbleche wurden auf Endmaß abgeschlagen.
![Ein GWR-Loriot für 5 Zoll - Seite 2 411](https://i.servimg.com/u/f18/13/88/29/17/411.jpg)
Die Halte-Winkel und Querstreben wurden gebohrt und miteinander verschraubt.
Die Achslager sind Kaufteile, Rollenlager und Achszapfen rein.
Anschließend konnte alles zusammengesetzt werden:
![Ein GWR-Loriot für 5 Zoll - Seite 2 100_1912](https://i.servimg.com/u/f18/13/88/29/17/100_1912.jpg)
Ziel für heute erreicht!
![Kaffeetrinker](/users/2612/37/33/33/smiles/20215.gif)
Babbedeckel-Tommy- Klebt besser als Sekundenkleber
Re: Ein GWR-Loriot für 5 Zoll
Babbedeckel-Tommy baut in Metall? Ein Weltbild bricht zusammen! Aber Spaß beiseite: Da zeigst du schöne Handwerksarbeit! Gefällt mir sehr! Gruß Michael (maxl)
maxl- Forenurgestein
Re: Ein GWR-Loriot für 5 Zoll
Hallo Tommy
gut gemacht - ist aber alles jetzt in Metall ?
mfG
Jürgen(S)
gut gemacht - ist aber alles jetzt in Metall ?
mfG
Jürgen(S)
Jürgen(S)- Forenbotschafter
Re: Ein GWR-Loriot für 5 Zoll
Hallo ihr,
der neue Rahmen besteht aus Stahl. Laser geschnitten.
Michael, ich muss doch auch mal meinen Horizont erweitern
der neue Rahmen besteht aus Stahl. Laser geschnitten.
![Very Happy](/users/2612/37/33/33/smiles/650269930.png)
Michael, ich muss doch auch mal meinen Horizont erweitern
![sunny](/users/2612/37/33/33/smiles/3026146359.gif)
Babbedeckel-Tommy- Klebt besser als Sekundenkleber
Seite 2 von 2 • 1, 2
![-](https://i.servimg.com/u/f84/18/15/74/98/tabs_l10.gif)
» Loriot
» Na mal sehen, was das wird... Gartenbahn in 5 Zoll
» Gartenbahn in 5 Zoll
» Zoll und Lasertips
» Baureihe 01 - 5 Zoll Livesteam
» Na mal sehen, was das wird... Gartenbahn in 5 Zoll
» Gartenbahn in 5 Zoll
» Zoll und Lasertips
» Baureihe 01 - 5 Zoll Livesteam
Seite 2 von 2
Befugnisse in diesem Forum
Sie können in diesem Forum nicht antworten
