Modul Für die Modellbahngruppe Endersbach
Währen ich gerade nur schleppend vorrankomme, Bastelt mein Opa für mich umso mehr:
3 Tage Vor Heiligabend hat er Angefangen mein Modul zu Bauen. Der Rohentwurf ist von mir auf dem Modulkopf festgehalten worden:
![Modul Für die Modellbahngruppe Endersbach Dsc04614](https://i.servimg.com/u/f31/15/21/70/58/dsc04614.jpg)
Der Rahmen beim Leimen
![Modul Für die Modellbahngruppe Endersbach Dsc04615](https://i.servimg.com/u/f31/15/21/70/58/dsc04615.jpg)

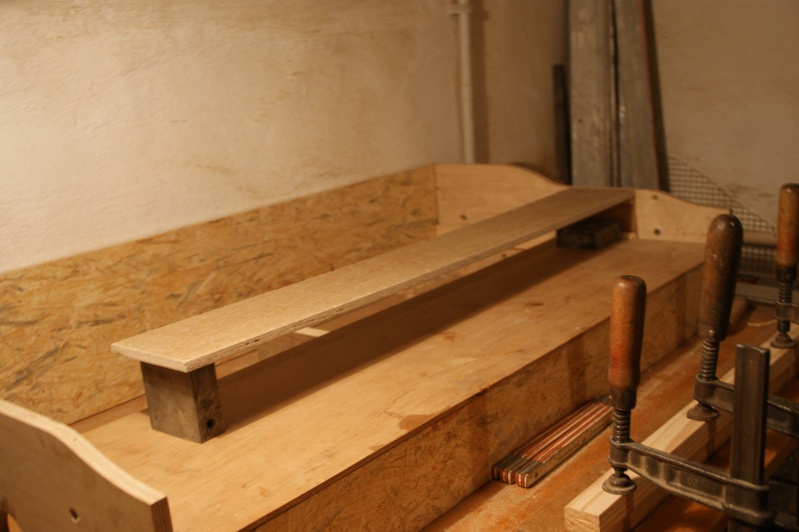

Das H0-Trassenbrett zur Veranschaulichung hineingelegt, nachdem der Vordere Boden eingeleimt war. Das Trassenbrett ist desshalb so hoch, weil auf der unteren Ebene eine H0e-Feldbahn fahren soll.
![Modul Für die Modellbahngruppe Endersbach Dsc04616](https://i.servimg.com/u/f31/15/21/70/58/dsc04616.jpg)

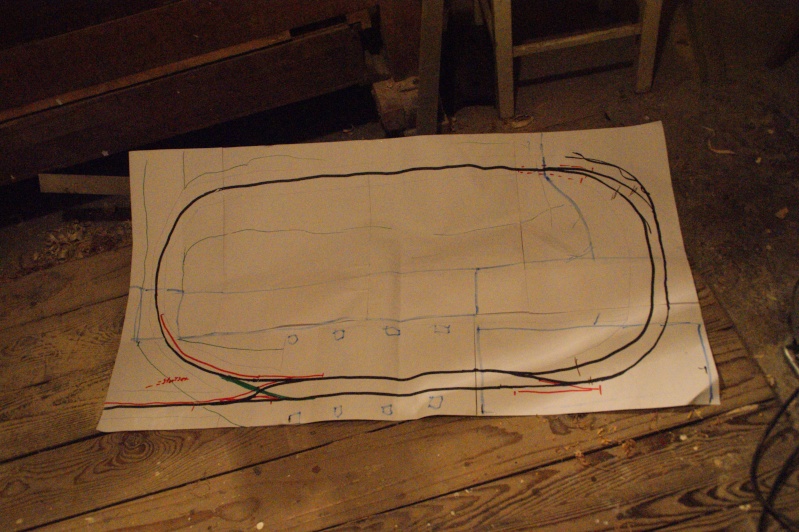

Der Feldbahn-Gleisplan:
![Modul Für die Modellbahngruppe Endersbach Dsc04617](https://i.servimg.com/u/f31/15/21/70/58/dsc04617.jpg)
Das Modul von unten:
![Modul Für die Modellbahngruppe Endersbach Dsc04618](https://i.servimg.com/u/f31/15/21/70/58/dsc04618.jpg)
Und fertig, mit provisorisch eingelegtem Brett, als hinteres "Trassenbertt". Die Feldbahn ist ein Roco H0e-Startsett, dass leider nicht mehr hergestellt wird.
![Modul Für die Modellbahngruppe Endersbach Dsc04710](https://i.servimg.com/u/f31/15/21/70/58/dsc04710.jpg)
3 Tage Vor Heiligabend hat er Angefangen mein Modul zu Bauen. Der Rohentwurf ist von mir auf dem Modulkopf festgehalten worden:
![Modul Für die Modellbahngruppe Endersbach Dsc04614](https://i.servimg.com/u/f31/15/21/70/58/dsc04614.jpg)
Der Rahmen beim Leimen
![Modul Für die Modellbahngruppe Endersbach Dsc04615](https://i.servimg.com/u/f31/15/21/70/58/dsc04615.jpg)
Das H0-Trassenbrett zur Veranschaulichung hineingelegt, nachdem der Vordere Boden eingeleimt war. Das Trassenbrett ist desshalb so hoch, weil auf der unteren Ebene eine H0e-Feldbahn fahren soll.
![Modul Für die Modellbahngruppe Endersbach Dsc04616](https://i.servimg.com/u/f31/15/21/70/58/dsc04616.jpg)
Der Feldbahn-Gleisplan:
![Modul Für die Modellbahngruppe Endersbach Dsc04617](https://i.servimg.com/u/f31/15/21/70/58/dsc04617.jpg)
Das Modul von unten:
![Modul Für die Modellbahngruppe Endersbach Dsc04618](https://i.servimg.com/u/f31/15/21/70/58/dsc04618.jpg)
Und fertig, mit provisorisch eingelegtem Brett, als hinteres "Trassenbertt". Die Feldbahn ist ein Roco H0e-Startsett, dass leider nicht mehr hergestellt wird.
![Modul Für die Modellbahngruppe Endersbach Dsc04710](https://i.servimg.com/u/f31/15/21/70/58/dsc04710.jpg)
Baderbahn- Skalpell-Künstler
Re: Modul Für die Modellbahngruppe Endersbach
Hallo Simon,
das sieht schon mal nicht schlecht aus was Dein Opa da für Dich baut.
Bin auf die weiteren Fortschritte gespannt.
das sieht schon mal nicht schlecht aus was Dein Opa da für Dich baut.
Bin auf die weiteren Fortschritte gespannt.
kaewwantha- Bauanleitung-Verwahrer
Re: Modul Für die Modellbahngruppe Endersbach
Hallo Simon, Dein Opa gefällt mir und Du hast das Teil gleich mit Gleisen belegt. Sehr schön gemacht.
Wird das ein Haltepunkt mit Ladegleis - auf der Hauptbahn?
Bin auf Deinen Weiterbau gespannt.
Wird das ein Haltepunkt mit Ladegleis - auf der Hauptbahn?
Bin auf Deinen Weiterbau gespannt.
didl- Alleskleber
Re: Modul Für die Modellbahngruppe Endersbach
Das sieht sehr gut aus Simon
Kompliment auch an dein Opa
![2 Daumen](/users/2612/37/33/33/smiles/485827.gif)
Kompliment auch an dein Opa
![Winker 2](/users/2612/37/33/33/smiles/371877.gif)
JesusBelzheim- Moderator
Re: Modul Für die Modellbahngruppe Endersbach
Hallo Simon,
ja, Opas sind schon was Feines!![Wink](/users/2612/37/33/33/smiles/336948430.gif)
Ich bin gespannt, wie es weitergeht![Very Happy](/users/2612/37/33/33/smiles/650269930.png)
ja, Opas sind schon was Feines!
![Wink](/users/2612/37/33/33/smiles/336948430.gif)
Ich bin gespannt, wie es weitergeht
![Very Happy](/users/2612/37/33/33/smiles/650269930.png)
Babbedeckel-Tommy- Klebt besser als Sekundenkleber
Re: Modul Für die Modellbahngruppe Endersbach
Das Lob an meinen Opa habe ich weitergeleitet. Er bedankt sich dafür.
Gestern kam beim Modellbahnhändler meines Vertrauens (www.modelleisenbahn.com) die lang ersehnte Brücke an. Leider nicht 2 Stück, da der Hersteller Lierferengpässe hat. Die Brücke icst aus Blech verlötet.
Die Brücke mit der H0e- Lok darunter, zum Größenvergleich.
![Modul Für die Modellbahngruppe Endersbach Dsc05213](https://i.servimg.com/u/f31/15/21/70/58/dsc05213.jpg)
Die Auflage der Brücke. (noch Schaschlikspieße, bald aber richtige Wiederlager)
![Modul Für die Modellbahngruppe Endersbach Dsc05214](https://i.servimg.com/u/f31/15/21/70/58/dsc05214.jpg)
Gestern kam beim Modellbahnhändler meines Vertrauens (www.modelleisenbahn.com) die lang ersehnte Brücke an. Leider nicht 2 Stück, da der Hersteller Lierferengpässe hat. Die Brücke icst aus Blech verlötet.
Die Brücke mit der H0e- Lok darunter, zum Größenvergleich.
![Modul Für die Modellbahngruppe Endersbach Dsc05213](https://i.servimg.com/u/f31/15/21/70/58/dsc05213.jpg)
Die Auflage der Brücke. (noch Schaschlikspieße, bald aber richtige Wiederlager)
![Modul Für die Modellbahngruppe Endersbach Dsc05214](https://i.servimg.com/u/f31/15/21/70/58/dsc05214.jpg)
Baderbahn- Skalpell-Künstler
Re: Modul Für die Modellbahngruppe Endersbach
Hallo Simon,
die Brücke sieht sehr gut aus.
Kommt die so fertig oder musstest Du sie selber zusammen löten.
die Brücke sieht sehr gut aus.
Kommt die so fertig oder musstest Du sie selber zusammen löten.
kaewwantha- Bauanleitung-Verwahrer
Re: Modul Für die Modellbahngruppe Endersbach
Die Brücke kann man fertig kaufen. Ich weiß leider den Hersteller gerade nicht :-(
Baderbahn- Skalpell-Künstler
Re: Modul Für die Modellbahngruppe Endersbach
Auch hier geht es weiter:
Vier Peco- H0e- Weichen sind gekommen. Alle mit 19,5° Abzweigwinkel.
Ich habe die Position der Weichen auf dem Modul bereits festgelegt. Die rechten zwei Weichen werden später vom Sägewerk verdeckt sein.
![Modul Für die Modellbahngruppe Endersbach Dsc05313](https://i.servimg.com/u/f71/15/21/70/58/dsc05313.jpg)
Das wars schon wieder für heut
Ich hoffe, es gefällt.
Vier Peco- H0e- Weichen sind gekommen. Alle mit 19,5° Abzweigwinkel.
Ich habe die Position der Weichen auf dem Modul bereits festgelegt. Die rechten zwei Weichen werden später vom Sägewerk verdeckt sein.
![Modul Für die Modellbahngruppe Endersbach Dsc05313](https://i.servimg.com/u/f71/15/21/70/58/dsc05313.jpg)
Das wars schon wieder für heut
![Very Happy](/users/2612/37/33/33/smiles/650269930.png)
Ich hoffe, es gefällt.
Baderbahn- Skalpell-Künstler
Re: Modul Für die Modellbahngruppe Endersbach
Es geht weiter!
Die Trassenbretter habe ich aus 5mm Sperrholz ausgesägt.
![Modul Für die Modellbahngruppe Endersbach Dsc05410](https://i.servimg.com/u/f61/15/21/70/58/dsc05410.jpg)
Nachdem ich die Trassenbretter in den modulkasten eingesetzt hatte, klebte ich Trittschalldämmung als Unterlage darauf und befestigte die H0e Gleise (Peco)
Aber es gibt ein Problem: Da ich aus dem Wechselstrom- Bereich komme, weiß ich nicht, wo ich isolieren soll!

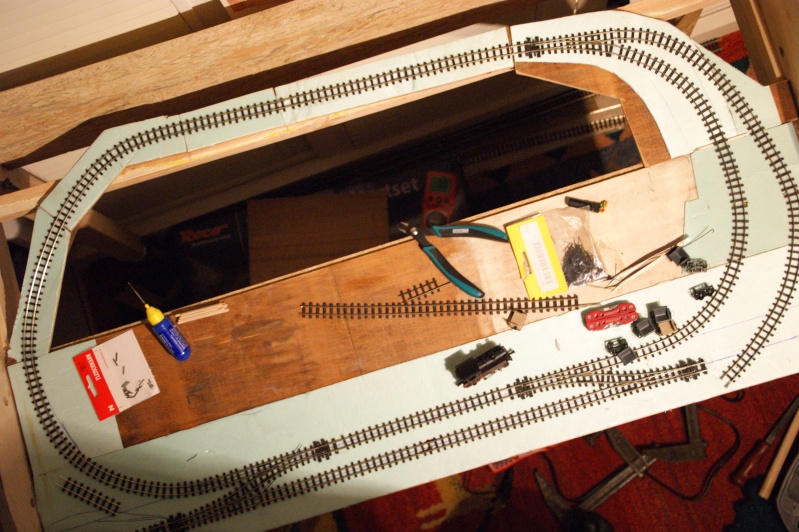

Der Gleisplan:
![Modul Für die Modellbahngruppe Endersbach Dsc05510](https://i.servimg.com/u/f61/15/21/70/58/dsc05510.jpg)
Die zwei Gleise auf der rechten Seite werden als Abstellgleise für die Züge benutzt und müssen auf jeden Fall isoliert sein.
Wenn ihr mir Tipps geben könnt: Nur zu
.
An alle Brückenfreunde: die verbauten 2 Brücken sihd von "Hack- Brücken"
Die Trassenbretter habe ich aus 5mm Sperrholz ausgesägt.
![Modul Für die Modellbahngruppe Endersbach Dsc05410](https://i.servimg.com/u/f61/15/21/70/58/dsc05410.jpg)
Nachdem ich die Trassenbretter in den modulkasten eingesetzt hatte, klebte ich Trittschalldämmung als Unterlage darauf und befestigte die H0e Gleise (Peco)
Aber es gibt ein Problem: Da ich aus dem Wechselstrom- Bereich komme, weiß ich nicht, wo ich isolieren soll!
Der Gleisplan:
![Modul Für die Modellbahngruppe Endersbach Dsc05510](https://i.servimg.com/u/f61/15/21/70/58/dsc05510.jpg)
Die zwei Gleise auf der rechten Seite werden als Abstellgleise für die Züge benutzt und müssen auf jeden Fall isoliert sein.
Wenn ihr mir Tipps geben könnt: Nur zu
![Very Happy](/users/2612/37/33/33/smiles/650269930.png)
An alle Brückenfreunde: die verbauten 2 Brücken sihd von "Hack- Brücken"
Baderbahn- Skalpell-Künstler
Re: Modul Für die Modellbahngruppe Endersbach
Hallo Simon,
Zun abgeschalteten Gleis:
bei DC reicht es, eine Schiene zu durchtrennen. Über einen Schalter wird dann dort der Strom draufgegeben
Zun abgeschalteten Gleis:
bei DC reicht es, eine Schiene zu durchtrennen. Über einen Schalter wird dann dort der Strom draufgegeben
![Wink](/users/2612/37/33/33/smiles/336948430.gif)
Babbedeckel-Tommy- Klebt besser als Sekundenkleber
Re: Modul Für die Modellbahngruppe Endersbach
Hallo Simon,
es gibt doch Schienenverbinder aus Kunststoff, da muß nur Ausgewechselt werden.
Tommy, das gleiche gilt auch für AC.
es gibt doch Schienenverbinder aus Kunststoff, da muß nur Ausgewechselt werden.
Tommy, das gleiche gilt auch für AC.
AlfredErnst- Foren - Reporter
Re: Modul Für die Modellbahngruppe Endersbach
Hallo Alfred,
bei AC ist doch eigentlich die Spannung auf den beiden äußeren Schienen, die Mitte ist die Masse, da müsste man also beide äußeren durchtrennen, um in beide Richtungen isoliert zu haben?
bei AC ist doch eigentlich die Spannung auf den beiden äußeren Schienen, die Mitte ist die Masse, da müsste man also beide äußeren durchtrennen, um in beide Richtungen isoliert zu haben?
![scratch](/users/2612/37/33/33/smiles/388300.gif)
Babbedeckel-Tommy- Klebt besser als Sekundenkleber
Re: Modul Für die Modellbahngruppe Endersbach
Babbedeckel-Tommy schrieb:Hallo Alfred,
bei AC ist doch eigentlich die Spannung auf den beiden äußeren Schienen, die Mitte ist die Masse, da müsste man also beide äußeren durchtrennen, um in beide Richtungen isoliert zu haben?![]()
Tommy was ist der Wechselstrom, da wird der Plus gleich danach die Minus-Spannung durch einen Leiter geschickt.
Beim Gleichstrom für Modell-Eisenbahn wurde früher wie heute ein Gepulster Gleichstrom reingeschickt dafür sind diese Motore ausgelegt.
Beim Digtal-Systm wird der Strom mit voller Starke getaktet durchgeschickt, mit den Fahrregler gibt man eben die Taktfrequeez vor und über einen kleinen Fahrtregeler inerhalb der lokomotive weitergeben. Gutes Beispiel nimmt so einen Regler für den RC-modellbau, ist das gleich Funktionsprinzien die sin natürlich für mehr Ampere ausgelegt schaust du Sie an Am Leistunstransistor ist ein Kühlkörper da wird der Strom bei kleiner Geschwindigkeit verbraten.
Ach ja die Blöden Märklin-Gleise habs total vergessen, Da trennt man halt den Innenleiter, dafür gibt es bei Märkiln auch was.
Besser Kunststoffverbinder hernehmen, den das Durchsägen der Schienen bringt manchmal Probleme.
AlfredErnst- Foren - Reporter
Re: Modul Für die Modellbahngruppe Endersbach
Danke,ihr zwei
Ja, muss ich denn bei den Weichen nichts isolieren?!
![Very Happy](/users/2612/37/33/33/smiles/650269930.png)
Ja, muss ich denn bei den Weichen nichts isolieren?!
Baderbahn- Skalpell-Künstler
Re: Modul Für die Modellbahngruppe Endersbach
Hallo Simon,
wenn du die so einbaust wie gekauft nein, da kannst du weiter hinen erst einen Schlitz reinsägen mit dem Dremel
Musst du mal probieren, aber wir haben da nix weiter isoliert
wenn du die so einbaust wie gekauft nein, da kannst du weiter hinen erst einen Schlitz reinsägen mit dem Dremel
![Wink](/users/2612/37/33/33/smiles/336948430.gif)
Musst du mal probieren, aber wir haben da nix weiter isoliert
![Very Happy](/users/2612/37/33/33/smiles/650269930.png)
Babbedeckel-Tommy- Klebt besser als Sekundenkleber
Re: Modul Für die Modellbahngruppe Endersbach
Hallo Simon,
da du ein Zweileiter-System hast must du nur den Ensprechen strang Isoloeiern.
Die ist Alt weis nicht mehr ob es Stimmt, Was früher eben so, durch legen der weichenzunge wurde der Entsprechende Abschnitt etweder mit strom versorgt oder Abgeschaltet, die ist Uralt. Bitte Berichtigen war So bei der MiniTrix Eisenbahn.
da du ein Zweileiter-System hast must du nur den Ensprechen strang Isoloeiern.
Die ist Alt weis nicht mehr ob es Stimmt, Was früher eben so, durch legen der weichenzunge wurde der Entsprechende Abschnitt etweder mit strom versorgt oder Abgeschaltet, die ist Uralt. Bitte Berichtigen war So bei der MiniTrix Eisenbahn.
AlfredErnst- Foren - Reporter
Re: Modul Für die Modellbahngruppe Endersbach
Babbedeckel-Tommy schrieb:Hallo Simon,
wenn du die so einbaust wie gekauft nein, da kannst du weiter hinen erst einen Schlitz reinsägen mit dem Dremel![]()
Musst du mal probieren, aber wir haben da nix weiter isoliert![]()
Tommy, "grins" das ist dir doch der Schnabel aufgeblieben bei meiner erklärung über die Märklin-Gleise "grins"
AlfredErnst- Foren - Reporter
Re: Modul Für die Modellbahngruppe Endersbach
Danke, Ihr zwei
jetzt funktioniert´s
Ich hab auch sonst weitergebaut!

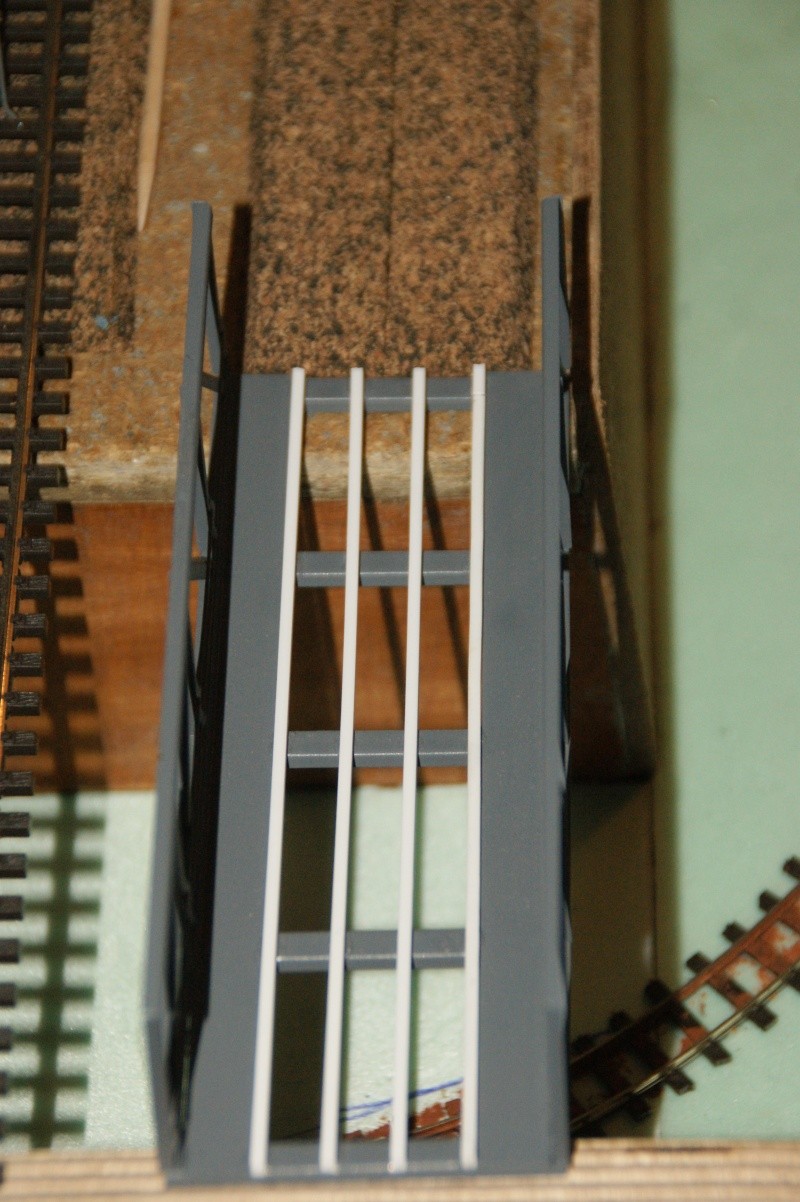

Die Hack-Brücken habe ich mit Doppel-T-Trägern ein wenig der realität angepasst und noch eine Versteifung aus Pappe eingesetzt. Dannach habe ich beide Brücken mit der Airbrush in einem Graugrün lackiert:
![Modul Für die Modellbahngruppe Endersbach Dsc06210](https://i.servimg.com/u/f21/15/21/70/58/dsc06210.jpg)
![Modul Für die Modellbahngruppe Endersbach Dsc06710](https://i.servimg.com/u/f21/15/21/70/58/dsc06710.jpg)

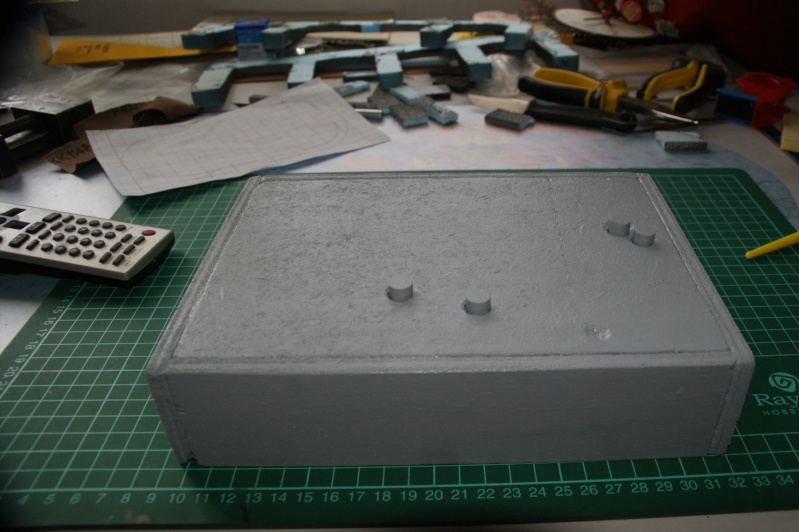

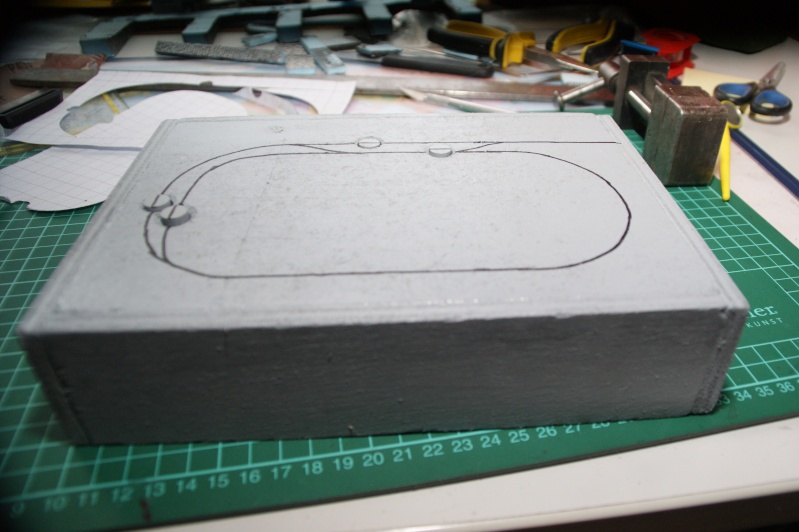

Desweiteren habe ich den Damm in Betongrau angestrichen (Hab grad leider kein Bild von...) und angefangen, einen Stellpullt für die H0e zu Bauen:
![Modul Für die Modellbahngruppe Endersbach Dsc06810](https://i.servimg.com/u/f21/15/21/70/58/dsc06810.jpg)
![Modul Für die Modellbahngruppe Endersbach Dsc06811](https://i.servimg.com/u/f21/15/21/70/58/dsc06811.jpg)
Die Schalter sind für die Stromabschnitte. Die Weichen werden über Bowdenzüge gestellt.
So das wars schon wieder...
Ich hoffe, es gefällt![Very Happy](/users/2612/37/33/33/smiles/650269930.png)
![Very Happy](/users/2612/37/33/33/smiles/650269930.png)
Ich hab auch sonst weitergebaut!
Die Hack-Brücken habe ich mit Doppel-T-Trägern ein wenig der realität angepasst und noch eine Versteifung aus Pappe eingesetzt. Dannach habe ich beide Brücken mit der Airbrush in einem Graugrün lackiert:
![Modul Für die Modellbahngruppe Endersbach Dsc06210](https://i.servimg.com/u/f21/15/21/70/58/dsc06210.jpg)
![Modul Für die Modellbahngruppe Endersbach Dsc06710](https://i.servimg.com/u/f21/15/21/70/58/dsc06710.jpg)
Desweiteren habe ich den Damm in Betongrau angestrichen (Hab grad leider kein Bild von...) und angefangen, einen Stellpullt für die H0e zu Bauen:
![Modul Für die Modellbahngruppe Endersbach Dsc06810](https://i.servimg.com/u/f21/15/21/70/58/dsc06810.jpg)
![Modul Für die Modellbahngruppe Endersbach Dsc06811](https://i.servimg.com/u/f21/15/21/70/58/dsc06811.jpg)
Die Schalter sind für die Stromabschnitte. Die Weichen werden über Bowdenzüge gestellt.
So das wars schon wieder...
Ich hoffe, es gefällt
![Very Happy](/users/2612/37/33/33/smiles/650269930.png)
Baderbahn- Skalpell-Künstler
Re: Modul Für die Modellbahngruppe Endersbach
Hallo Simon, das gefällt mir außerordentlich. Einfach, schnell ablesbar - was willst Du mehr. Gut gelöst das Problem.
Der Bowdenzug würde mich interessieren.
Der Bowdenzug würde mich interessieren.
didl- Alleskleber
Re: Modul Für die Modellbahngruppe Endersbach
Hallo Simon,
Ich schließe mich Dieter an.
Ich versuche dasselbe mit Gewindestangen in
Alurohren. Bowdenzügen hätten aber den
Vorteil auch um Ecken herum zu funktionieren.
Ich schließe mich Dieter an.
Ich versuche dasselbe mit Gewindestangen in
Alurohren. Bowdenzügen hätten aber den
Vorteil auch um Ecken herum zu funktionieren.
nozet- Superkleber
![-](https://i.servimg.com/u/f84/18/15/74/98/tabs_l10.gif)
» Die seltsamen Methoden des H.P. Wanninger: Karton-Modul-Tischanlage in Spur N
» Scharnhorst 1943 - Fund von 1978 in 1:100
» Weitere noch seltsamere Methoden des H.P. Wanninger: Karton-Module für H0
» Meine Gebauten Modelle - FERTIG -
» Der große Marktplatz von Brüssel mit Rathaus von MaKit! Modul "B
» Scharnhorst 1943 - Fund von 1978 in 1:100
» Weitere noch seltsamere Methoden des H.P. Wanninger: Karton-Module für H0
» Meine Gebauten Modelle - FERTIG -
» Der große Marktplatz von Brüssel mit Rathaus von MaKit! Modul "B
Seite 1 von 1
Befugnisse in diesem Forum
Sie können in diesem Forum nicht antworten
