ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Empty ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45

Beitrag von didibuch Mo 24 Jul 2023, 10:17

Moin zusammen,

ich bereite schon mal das nächste Eisenbahnprojekt vor: Das ASF (Akkuschleppfahrzeug) der Baureihe EL 16 von Adam Koch.
Hier kann man mehr über dieses knuffige Fahrzeug nachlesen:
Code:
https://de.wikipedia.org/wiki/LEW_EL_16

Hier die Seite von Adam Koch:
Code:
https://kartonowakolej.pl/download/

Hier der Download als Direktlink:
Code:
https://kartonowakolej.pl/wp-content/uploads/2015/07/asf.pdf

Hier Zusatzdetails:
Code:
https://kartonowakolej.pl/wp-content/uploads/2021/06/ASF_EL16_dodatkowe_1_25.pdf

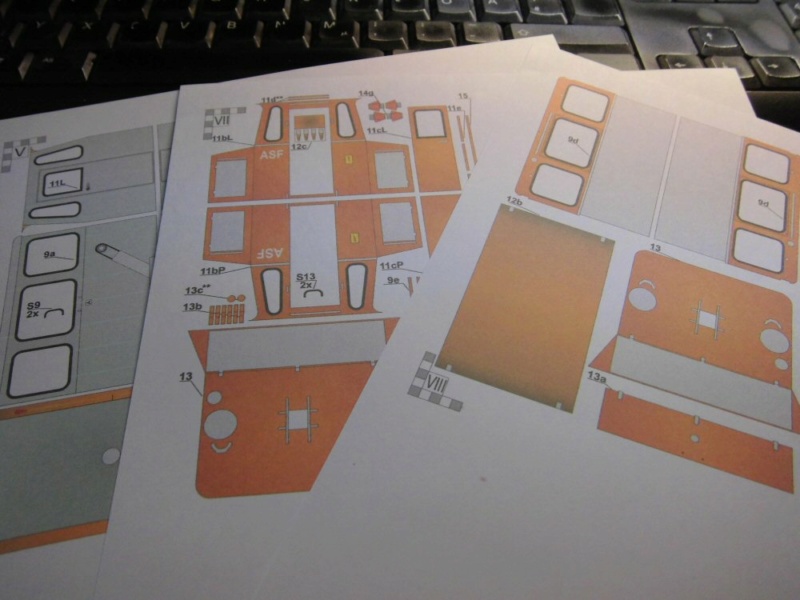

Ausschnitte aus Bogen und Anleitung:

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Cimg6047

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Cimg6046

Ich skaliere das Fahrzeug auf 1:45 und bereite nun die zu verstäkenden Teile vor:

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Cimg6045

Bald geht es hier mit dem Bau los.

Viele Grüße
Dieter
didibuch
didibuch
Superkleber
Superkleber


Glufamichel, Helmut_Z, Classic, laiva-ukko, Fraenkyzuma und Heimo mögen diesen Beitrag

Nach oben Nach unten

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Empty Re: ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45

Beitrag von Helmut_Z Mo 24 Jul 2023, 10:47

Herrlich, und schon geht es mit der nächsten weiter Hüpfeding

so muss es sein Very Happy
Helmut_Z
Helmut_Z
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Empty Re: ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45

Beitrag von Fraenkyzuma Mo 24 Jul 2023, 11:01

Moin Dieter,

Große Freude über Dein geplantes Projekt !!
Von dem Bogen wusste ich nichts, hatte schon mal an einen Scratchbau aus Farbkarton gedacht.
In Osnabrück steht nämlich genau so ein Fahrzeug.

Ich hoffe, dass es Dir recht ist, dass ich ein paar Fotos vom Original besteuere, ansonsten kann ich die auch wieder herausnehmen.

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 20220410

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 20220412

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 20220411

Viel Spaß beim Bau, ich freue mich sehr auf Deinen Bericht.

Gruß von Frank
avatar
Fraenkyzuma
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Glufamichel, didibuch, maxl, gronauer, Schlossherr, Helmut_Z, Classic und mögen diesen Beitrag

Nach oben Nach unten

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Empty Re: ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45

Beitrag von didibuch Mo 24 Jul 2023, 20:26

Hallo Frank und Helmut,
Danke für euren Zuspruch, das beflügelt (auch wenn jetzt nach dem Urlaub die Arbeit wieder losgeht).

Frank: Ganz herzlichen Dank für die Fotos! Es gibt offensichtlich zwei Varianten der Batteriekästen: eckig und abgerundet.
Ich werde die vom Bogen vorgesehene Version bauen.

Es gibt übrigens dies kleine Fahrzeug auch in H0, in einem Bogen eines polnischen Triebwagens ist das ASF als Extra enthalten:

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Cimg6048

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Cimg6049

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Cimg6050

Viele Grüße
Dieter
didibuch
didibuch
Superkleber
Superkleber


Glufamichel, maxl, Classic, laiva-ukko, Fraenkyzuma und Heimo mögen diesen Beitrag

Nach oben Nach unten

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Empty Re: ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45

Beitrag von Classic Mo 24 Jul 2023, 22:25

Moin Dieter,
was Du da nicht immer alles so ausgräbst.
Mir gefallen diese kleinen Arbeitsgeräte. Very Happy
Classic
Classic
Modellbau-Experte
Modellbau-Experte


didibuch mag diesen Beitrag

Nach oben Nach unten

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Empty Re: ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45

Beitrag von laiva-ukko Mo 24 Jul 2023, 22:33

Echt witzig Dieter, was Du da an Land ziehst. Ich finde die Kleine auch sehr knuffig und bin gespannt, was Du da jetzt draus machst Twisted Evil
laiva-ukko
laiva-ukko
Forenguru
Forenguru


didibuch mag diesen Beitrag

Nach oben Nach unten

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Empty Re: ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45

Beitrag von didibuch So 30 Jul 2023, 13:49

Hallo zusammen
und Danke für die netten Kommentare und auch die Likes.

Eine Lok beginnt meist mit den Rädern, so auch hier:

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Cimg6064

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Cimg6063

Dann kann ich bald den Rahmen vorbereiten.

Viele Grüße
Dieter
didibuch
didibuch
Superkleber
Superkleber


Glufamichel, maxl, Helmut_Z, Classic, laiva-ukko, Fraenkyzuma und Heimo mögen diesen Beitrag

Nach oben Nach unten

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Empty Re: ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45

Beitrag von Frank Kelle So 30 Jul 2023, 18:19

didibuch schrieb:.. Es gibt offensichtlich zwei Varianten der Batteriekästen: eckig und abgerundet.
Ich werde die vom Bogen vorgesehene Version bauen.
Viele Grüße
Dieter

Ich reiche das ASF61 aus Bochum Dahlhausen mal schnell nach:

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Dsci0334

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Dsci0335

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Dsci0336

https://www.der-lustige-modellbauer.com/t31691-gartenbahntreffen-am-19-05-in-bochum-dahlhausen

Frank Kelle
Frank Kelle
Admin
Admin


Glufamichel, ullie46, didibuch, maxl, Helmut_Z, Classic, laiva-ukko und Fraenkyzuma mögen diesen Beitrag

Nach oben Nach unten

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Empty Re: ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45

Beitrag von didibuch So 13 Aug 2023, 09:52

Hallo Frank,
das ASF scheint ja noch recht verbreitet im Einsatz zu sein, danke für die Bilder.

Weiter geht es, ich bereite den Rahmen vor. Adam Koch konstruiert sehr stabile Modelle mit einem Skelett aus Pappe, das dann mit der Außenhaut überzogen wird.
In der verkleinerten Version werde ich aber auf die Verzapfungen verzichten und stumpf verkleben.

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Cimg6073

Viele Grüße
Dieter
didibuch
didibuch
Superkleber
Superkleber


Frank Kelle, Glufamichel, maxl, Helmut_Z, Classic, laiva-ukko, Fraenkyzuma und Heimo mögen diesen Beitrag

Nach oben Nach unten

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Empty Re: ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45

Beitrag von didibuch So 20 Aug 2023, 08:57

Hallo zusammen
und Danke für die Likes.

Jetzt komme ich noch gut dran, daher habe ich Räder und Achslager, Sandbehälter usw. angebracht.

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Cimg6074

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Cimg6075

Viele Grüße
Dieter
didibuch
didibuch
Superkleber
Superkleber


Glufamichel, maxl, Classic, laiva-ukko, Fraenkyzuma und Heimo mögen diesen Beitrag

Nach oben Nach unten

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Empty Re: ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45

Beitrag von didibuch Sa 26 Aug 2023, 07:16

Hallo zusammen
und Danke für die Daumen.

Das Kartongerüst für die Batteriekästen ist dazu gekommen, hier eine Probe mit einer Seitenwand.

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Cimg6076

Die Teile für das Gehäuse werden vorbereitet.

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Cimg6077

Viele Grüße
Dieter
didibuch
didibuch
Superkleber
Superkleber


Frank Kelle, Glufamichel, maxl, Helmut_Z, Classic, laiva-ukko, Fraenkyzuma und Heimo mögen diesen Beitrag

Nach oben Nach unten

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Empty Re: ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45

Beitrag von didibuch So 03 Sep 2023, 10:16

Hallo zusammen
und wieder ein herzliches Danke für die Likes.

Die Fenster sind mit Folie verglast, dann konnte der Gehäuseaufbau beginnen:

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Cimg6078

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Cimg6079

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Cimg6080

Die letzte Seite bleibt im Moment noch offen, denn so komme ich noch an die nun zu bauende Inneneinrichtung heran.
Sie wird auf ein einzuschiebendes Stück Fußboden aufgesetzt. Mehr demnächst.

Viele Grüße
Dieter
didibuch
didibuch
Superkleber
Superkleber


Glufamichel, maxl, gronauer, dampf, Classic und zeppelin mögen diesen Beitrag

Nach oben Nach unten

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Empty Re: ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45

Beitrag von maxl So 03 Sep 2023, 10:19

Auf die Inneneinrichtung bin ich schon sehr gespannt, Dieter!
Sie ist das Salz in der Suppe...
Die Technik, sie separat aufzubauen und dann im Stück einzuschieben ist clever!

Beste Grüße
Michael
maxl
maxl
Forenurgestein
Forenurgestein


didibuch mag diesen Beitrag

Nach oben Nach unten

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Empty Re: ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45

Beitrag von Bastlerfuzzy So 03 Sep 2023, 10:27

Hallo Dieter,

das ist ja ein interessantes Modell und gefällt mir sehr gut. Noch weiterhin viel Bauerfolg.

Gruß Dietmar
Bastlerfuzzy
Bastlerfuzzy
Lupenbesitzer
Lupenbesitzer


didibuch mag diesen Beitrag

Nach oben Nach unten

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Empty Re: ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45

Beitrag von didibuch So 17 Sep 2023, 10:47

Hallo zusammen
und Danke an Michael und Dietmar für die netten Kommentare.

Die Inneneinrichtung kann auf einem Bodenstück aufgebaut und dann eingeschoben werden.
Im Moment fehlen noch einige Pedale und Hebel. Es gibt dazu auch noch einen Extrabogen mit zusätzlichen Details,
an dem werde ich mich auch noch bedienen.

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Cimg6110

Viele Grüße
Dieter
didibuch
didibuch
Superkleber
Superkleber


Frank Kelle, OldieAndi, Glufamichel, maxl, gronauer, Helmut_Z, Fraenkyzuma und Heimo mögen diesen Beitrag

Nach oben Nach unten

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Empty Re: ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45

Beitrag von didibuch Mo 18 Sep 2023, 19:37

Hallo zusammen
und wieder Danke für die Daumen.

Es ging gestern noch etwas weiter: Einige Klappen, Pedale und die Konsolen für die Handbremsen (?).

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Cimg6111

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Cimg6112

Die Grundplatte ist nun in der Lok fest verklebt, es werden aber noch weitere Details an die Seitenwände angebracht.

Viele Grüße
Dieter
didibuch
didibuch
Superkleber
Superkleber


Glufamichel, maxl, Classic, Fraenkyzuma und Heimo mögen diesen Beitrag

Nach oben Nach unten

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Empty Re: ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45

Beitrag von didibuch So 24 Sep 2023, 12:08

Hallo zusammen
und wieder Danke für die Likes.

Nun sind die letzten Details in den Innenraum montiert worden: diverse Konsolen, Hebel, Handbremsen...

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Cimg6113

Durch die großen Fenster kann man recht gut hineinschauen.

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Cimg6114

Viele Grüße
Dieter
didibuch
didibuch
Superkleber
Superkleber


Glufamichel, maxl, gronauer, Helmut_Z, Classic, zeppelin, laiva-ukko und Fraenkyzuma mögen diesen Beitrag

Nach oben Nach unten

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Empty Re: ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45

Beitrag von didibuch Sa 30 Sep 2023, 09:09

Hallo zusammen,

weiter geht es an der Außenseite, auf die weißen Flecken kommen Klappen und Türen zum Batterieraum.

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Cimg6115

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Cimg6116

Viele Grüße
Dieter
didibuch
didibuch
Superkleber
Superkleber


Frank Kelle, Glufamichel, ullie46, maxl, Schlossherr, Helmut_Z, Classic und mögen diesen Beitrag

Nach oben Nach unten

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Empty Re: ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45

Beitrag von didibuch Mo 09 Okt 2023, 10:59

Hallo zusammen
und Danke für die zahlreichen Likes.

Mit Dach und den kurzen Stummelpuffern sieht es jetzt schon nach Lok aus.

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Cimg6117

Es fehlen noch die Kupplungen und etliche Kleinteile.

Viele Grüße
Dieter
didibuch
didibuch
Superkleber
Superkleber


Frank Kelle, Glufamichel, maxl, Helmut_Z, Classic, zeppelin, laiva-ukko und Fraenkyzuma mögen diesen Beitrag

Nach oben Nach unten

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Empty Re: ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45

Beitrag von Glufamichel Mo 09 Okt 2023, 11:16

didibuch schrieb:Mit Dach und den kurzen Stummelpuffern sieht es jetzt schon nach Lok aus.

Na jaaaaa scratch eher wie ein Führerhaus auf Rädern... sunny

Aber mach nur weiter so, schaut klasse aus der Kleinstschienenhobel 2 Daumen
Glufamichel
Glufamichel
Moderator
Moderator


Nach oben Nach unten

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Empty Re: ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45

Beitrag von didibuch So 15 Okt 2023, 16:52

Hallo Uwe,

geht noch kürzer, schau mal hier:
Code:
https://de.wikipedia.org/wiki/Breuer_Lokomotor
Gibt es auch als sehr einfaches Modell:
Code:
https://kartonowakolej.pl/fs-207-sogliola-wagon-typu-f-darmowy-model/

Kleinzeug wurde angebracht: Türgriffe, Scharniere und Scheibenwischer.

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Cimg6118

Nun fehlt nicht mehr viel.

Viele Grüße
Dieter
didibuch
didibuch
Superkleber
Superkleber


Frank Kelle, Glufamichel, maxl, gronauer, dampf, Helmut_Z, Classic und mögen diesen Beitrag

Nach oben Nach unten

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Empty Re: ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45

Beitrag von didibuch So 22 Okt 2023, 12:39

Hallo zusammen
und wieder Danke für die Likes.

Nun ist es soweit, das Akkuschleppfahrzeug ist fertig.

Die Kupplungen waren tatsächlich so fummelig, wie sie ausahen (ich habe sie beweglich gebaut):
ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Cimg6119

Aber dann war die kleine Lok fertig:

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Cimg6120

Da sah sie doch einen Kühlwagen auf dem Gleis... schwupps, ranfahren, die Kupplung rastet ein...

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Cimg6121

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Cimg6122

und sie hat auch was zum wegschleppen Very Happy

Ein kurzes Fazit: Auch verkleinert noch baubar und es ergibt ein hübsches Modell, das man nicht oft sieht.

Viele Grüße
Dieter
didibuch
didibuch
Superkleber
Superkleber


Frank Kelle, Glufamichel, maxl, klaus.kl, dampf, Helmut_Z, Classic und mögen diesen Beitrag

Nach oben Nach unten

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Empty Re: ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45

Beitrag von laiva-ukko So 22 Okt 2023, 12:55



Wahnsinnsleistung Cool

Gratulation zur Indienststellung Freundschaft
laiva-ukko
laiva-ukko
Forenguru
Forenguru


didibuch mag diesen Beitrag

Nach oben Nach unten

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Empty Re: ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45

Beitrag von zeppelin So 22 Okt 2023, 13:03


Sehr schön geworden, Dieter Einen Daumen

Echt knuffig, die Kleine.
Gefällt mir.
zeppelin
zeppelin
Modellbau-Experte
Modellbau-Experte


didibuch mag diesen Beitrag

Nach oben Nach unten

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Empty Re: ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45

Beitrag von Helmut_Z So 22 Okt 2023, 15:59

Klasse geworden Dieter Cool

und schon wieder meine, in der Zwischenzeit Standartfrage Very Happy

Ein kurzes Fazit: Auch verkleinert noch baubar und es ergibt ein hübsches Modell, das man nicht oft sieht.

auch in 1:87 ?
Helmut_Z
Helmut_Z
Modellbau-Experte
Modellbau-Experte


didibuch mag diesen Beitrag

Nach oben Nach unten

ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45 Empty Re: ASF Akkuschleppfahrzeug Adam Koch skaliert auf 1:45

Beitrag von Gesponserte Inhalte


Gesponserte Inhalte


Nach oben Nach unten

Seite 1 von 2 1, 2  Weiter

Nach oben

- Ähnliche Themen


Befugnisse in diesem Forum
Sie können in diesem Forum nicht antworten
