Lasercut Titanic 1:200 3 in 1
5 verfasser
Seite 1 von 1
Lasercut Titanic 1:200 3 in 1
Hallo zusammen
Heute möchte ich meine Lasercut Titanic beginnen
wieso 3 in 1 ? aber zuerst
Ich hatte einmal die Titanic von Taschenverlag 1:200 gebaut und festgestellt das sie leider nicht stimmig ist ´
das untere Deck ist gerade mal 1,1cm hoch
dafür die anderen Decks ca.bis zu 1,5cm hoch und auch die oberen Decksaufbauten zu überdemensioniert
wer nur nen Augen Catcher will für den langt das Modell.
Nun das ist für mich eine Herausforderung aus diesem einfachen Modell was vernünftiges zu machen
jetzt zu 3 in 1, die Taschenverlag-Titanic ist das Grundmodell dazu nehme die Titanic von Schreiber und Fly
das eine oder andere was man gebrauchen kann nehme ich von
diesen Bausätzen heraus weil die Taschenverlag-Titanic sehr sehr einfach gehalten ist
nun aus diesem Mix wird meine Gustel Laser Titanic
Heute möchte ich meine Lasercut Titanic beginnen
wieso 3 in 1 ? aber zuerst
Ich hatte einmal die Titanic von Taschenverlag 1:200 gebaut und festgestellt das sie leider nicht stimmig ist ´
das untere Deck ist gerade mal 1,1cm hoch
dafür die anderen Decks ca.bis zu 1,5cm hoch und auch die oberen Decksaufbauten zu überdemensioniert
wer nur nen Augen Catcher will für den langt das Modell.
Nun das ist für mich eine Herausforderung aus diesem einfachen Modell was vernünftiges zu machen
jetzt zu 3 in 1, die Taschenverlag-Titanic ist das Grundmodell dazu nehme die Titanic von Schreiber und Fly
das eine oder andere was man gebrauchen kann nehme ich von
diesen Bausätzen heraus weil die Taschenverlag-Titanic sehr sehr einfach gehalten ist
nun aus diesem Mix wird meine Gustel Laser Titanic
gustibastler- Pinzettenhalter
gustibastler- Pinzettenhalter
John-H., karl josef, ullie46, NavyRalf und Helmut_Z mögen diesen Beitrag
Re: Lasercut Titanic 1:200 3 in 1
Moin

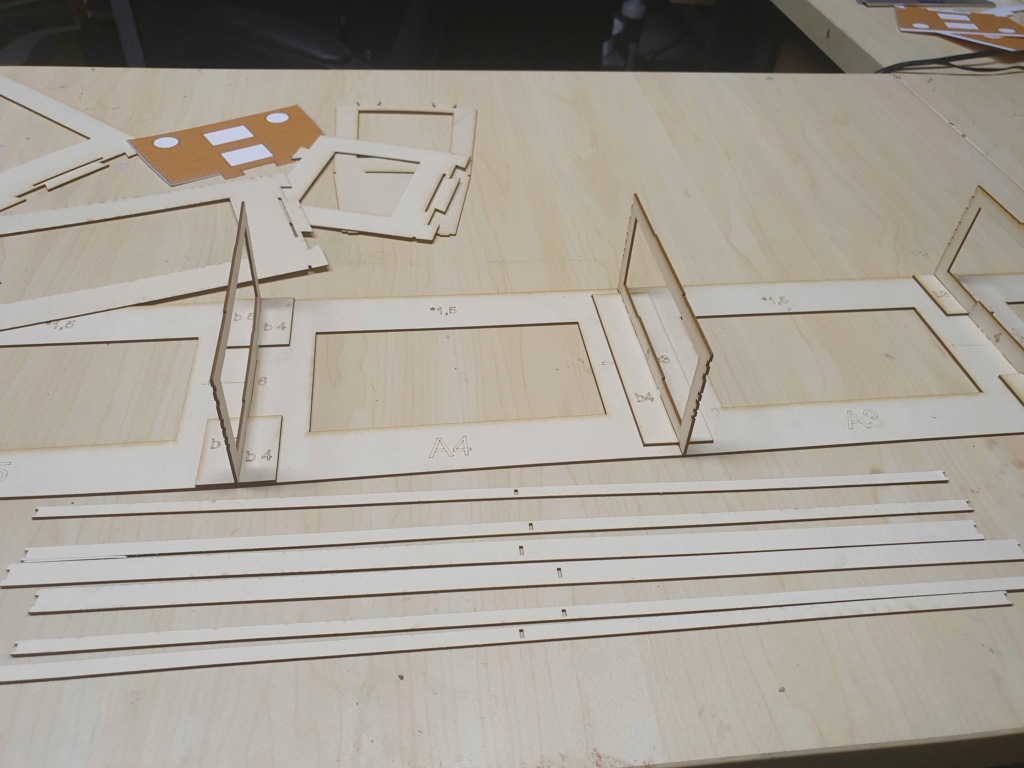

Die ersten Teile
So die ersten Spanten sind gesetzt,bei dem Orginal Bogen sind da nicht viel da die Rumpfhaut recht große Teile sind und sich durch wenige Spanten dadurch sich selber die Form gibt,lasse ich das erst mal so
Ich entschloss mich aber dann doch im Mittelteil zu versteifen da alle Bullaugen offen sind werden es nur Kartonstreifen um später ggf Licht hindurch zu sehen
Teile der Bugplatte wie man sieht habe ich die Ankerkuhle eingezeichnet was beim Taschenmodell
nicht vorhanden ist auch für Poller ist vorgesorgt
auch das Vorschiff habe ich nach dem Schreiberbogen abgeändert
Die ersten Teile
So die ersten Spanten sind gesetzt,bei dem Orginal Bogen sind da nicht viel da die Rumpfhaut recht große Teile sind und sich durch wenige Spanten dadurch sich selber die Form gibt,lasse ich das erst mal so
Ich entschloss mich aber dann doch im Mittelteil zu versteifen da alle Bullaugen offen sind werden es nur Kartonstreifen um später ggf Licht hindurch zu sehen
Teile der Bugplatte wie man sieht habe ich die Ankerkuhle eingezeichnet was beim Taschenmodell
nicht vorhanden ist auch für Poller ist vorgesorgt
auch das Vorschiff habe ich nach dem Schreiberbogen abgeändert
gustibastler- Pinzettenhalter
John-H., bluetrain, karl josef, Peter2018 und Helmut_Z mögen diesen Beitrag
Re: Lasercut Titanic 1:200 3 in 1
Hab ich das richtig verstanden?
Du hast 2 Papierschiffvorlagen bzw. bereits gebaut und stellst das um mit Modifikationen auf Lasercut?
Beeindruckend, allein die Umsetzung für den Lasercutter.
Woraus sind denn jetzt die gelaserten Teile? Festes Papier oder dünnes Holz?
Du hast 2 Papierschiffvorlagen bzw. bereits gebaut und stellst das um mit Modifikationen auf Lasercut?
Beeindruckend, allein die Umsetzung für den Lasercutter.
Woraus sind denn jetzt die gelaserten Teile? Festes Papier oder dünnes Holz?
Peter2018- Schneidmatten-Virtuose
Re: Lasercut Titanic 1:200 3 in 1
Hallo Peter
also etwas ausfürlicher von vorne
Ähm fast richtig deine Annahme, ich habe keine zwei gebaut und ich stelle auch nichts, um hier geht es um einen eigenen NEUBAU
Ich habe 3 Baubögen von der Titanic in 1:200 einmal Fly Model, einmal Schreiber Modellbau, und einmal die von Taschenverlag
Die Titanic von Taschenverlag, Bogen ca 10€ hatte ich gebaut und schon damals festgestelt das einige Teile entweder fehlen, oder unter bzw über proportioniert sind.
Vor jedem Zusammenbau mache ich mir mittels meines Canner´s Sicherungs Kopien von dem Modell falls mal was kaputt geht oder es nochmal bauen zu können.
Nach ein paar Jahren war das Taschenverlag´s Titanic Modell verstaubt verblichen verzogen und zerflettert
das ein Abwraken unvermeidlich war "Das Schiff ging in den Mülleimer"
So jetzt sind wieder einige Jahre verganngen und mitlerweile habe ich nen Lasercutter der mir viele möglichkeiten was den Modellbau betrift ermöglicht.
Ab und an sitze ich über meine gesammelten Bögen und schmökerte darin was warscheinlich jeder der Modellbögen hat das so macht,
und so vielen mir die drei Titanic Modelle der reihe nach in die Hände, und ich Studierte die unterschiede zwischen den Bögen und schaute mir in verschiedenen Foren Bauberichte über die Verlagsmodelle an
und mir ist aufgefallen das der billigste Bogen die schönste Rumpfform hat
und ab diesem Zeitpunkt kam mir eine zündende Idee ich baue mir ein Wasserlinien Modell von der Titanic
und nehme das beste aus allen drei Bögen da ich eh selbst alles neu am Pc zeichnen muss. Ich nehme als Grundmodell das Taschenverlag´s Modell
1.weil mir der Rumpf am besten gefällt und 2. weil mich das reitzt aus einem minderwertigen Modell ein besseres zu machen
Und so seht ihr hier die Entstehung von Gustis Titanic 3 in 1
Das Material das ich verwende ist auschlieslich Finnpappe 1mm bis 1,5 mm und farbiger 250g Karton
also etwas ausfürlicher von vorne
Ähm fast richtig deine Annahme, ich habe keine zwei gebaut und ich stelle auch nichts, um hier geht es um einen eigenen NEUBAU
Ich habe 3 Baubögen von der Titanic in 1:200 einmal Fly Model, einmal Schreiber Modellbau, und einmal die von Taschenverlag
Die Titanic von Taschenverlag, Bogen ca 10€ hatte ich gebaut und schon damals festgestelt das einige Teile entweder fehlen, oder unter bzw über proportioniert sind.
Vor jedem Zusammenbau mache ich mir mittels meines Canner´s Sicherungs Kopien von dem Modell falls mal was kaputt geht oder es nochmal bauen zu können.
Nach ein paar Jahren war das Taschenverlag´s Titanic Modell verstaubt verblichen verzogen und zerflettert
das ein Abwraken unvermeidlich war "Das Schiff ging in den Mülleimer"
So jetzt sind wieder einige Jahre verganngen und mitlerweile habe ich nen Lasercutter der mir viele möglichkeiten was den Modellbau betrift ermöglicht.
Ab und an sitze ich über meine gesammelten Bögen und schmökerte darin was warscheinlich jeder der Modellbögen hat das so macht,
und so vielen mir die drei Titanic Modelle der reihe nach in die Hände, und ich Studierte die unterschiede zwischen den Bögen und schaute mir in verschiedenen Foren Bauberichte über die Verlagsmodelle an
und mir ist aufgefallen das der billigste Bogen die schönste Rumpfform hat
und ab diesem Zeitpunkt kam mir eine zündende Idee ich baue mir ein Wasserlinien Modell von der Titanic
und nehme das beste aus allen drei Bögen da ich eh selbst alles neu am Pc zeichnen muss. Ich nehme als Grundmodell das Taschenverlag´s Modell
1.weil mir der Rumpf am besten gefällt und 2. weil mich das reitzt aus einem minderwertigen Modell ein besseres zu machen
Und so seht ihr hier die Entstehung von Gustis Titanic 3 in 1
Das Material das ich verwende ist auschlieslich Finnpappe 1mm bis 1,5 mm und farbiger 250g Karton
gustibastler- Pinzettenhalter
Schlossherr, Peter2018, Helmut_Z und Thoto mögen diesen Beitrag
Re: Lasercut Titanic 1:200 3 in 1
Moin
Die erste Wand
Da ich nichts anmale und nur farbigen 250g Karton verwende läst es sich nicht vermeiden
für ein Teil mehrere zu schneiden was man hier gut sehen kann
Nur so mal am Rande alle Teile die ihr zu sehen bekommt sind von mir am Pc selbst gezeichnet, wie alle meine Lasercutt Modelle
ich erwähne das nur nochmal da die Teile den gedruckten Bögen sehr ähnlich sind
Die erste Wand
Da ich nichts anmale und nur farbigen 250g Karton verwende läst es sich nicht vermeiden
für ein Teil mehrere zu schneiden was man hier gut sehen kann
Nur so mal am Rande alle Teile die ihr zu sehen bekommt sind von mir am Pc selbst gezeichnet, wie alle meine Lasercutt Modelle
ich erwähne das nur nochmal da die Teile den gedruckten Bögen sehr ähnlich sind
gustibastler- Pinzettenhalter
Helmut_Z und Thoto mögen diesen Beitrag
Re: Lasercut Titanic 1:200 3 in 1
Danke für Deine Erklärungen.
Das ist richtig spannend, so ein komplexes Schiff zu "zeichnen", drucken und zu bauen.
Ich werde Dir sehr interessiert weiter folgen.
Das ist richtig spannend, so ein komplexes Schiff zu "zeichnen", drucken und zu bauen.
Ich werde Dir sehr interessiert weiter folgen.
Peter2018- Schneidmatten-Virtuose
Re: Lasercut Titanic 1:200 3 in 1
Interessant was mit Lasercut alles möglich ist und spannend, wie Du es umsetzt.
Ich freue mich drauf weiter zuzusehen, was da bei Dir entsteht
laiva-ukko- Forenguru
Re: Lasercut Titanic 1:200 3 in 1
Moin
Weiter gehts mit den Bortwänden
diese beklebe ich vor dem ankleben rückseitig mit Tesafilm
dann werden sie montiert
Der Schiffsrumpf hat ja viele aufgenietete Platten gehabt diese habe ich mir aus dem Fly Modellbogen genommen da waren sie am schönsten
und wenn man nun die Plattenstreifen versetzt wie bei einem Mauerwerk zu den Bordwand stösen konstruiert und danach anbringt
verschwimmen diese und man kann keinerlei stöse mehr finden auser die gewolten zwischen den Platten genial wa

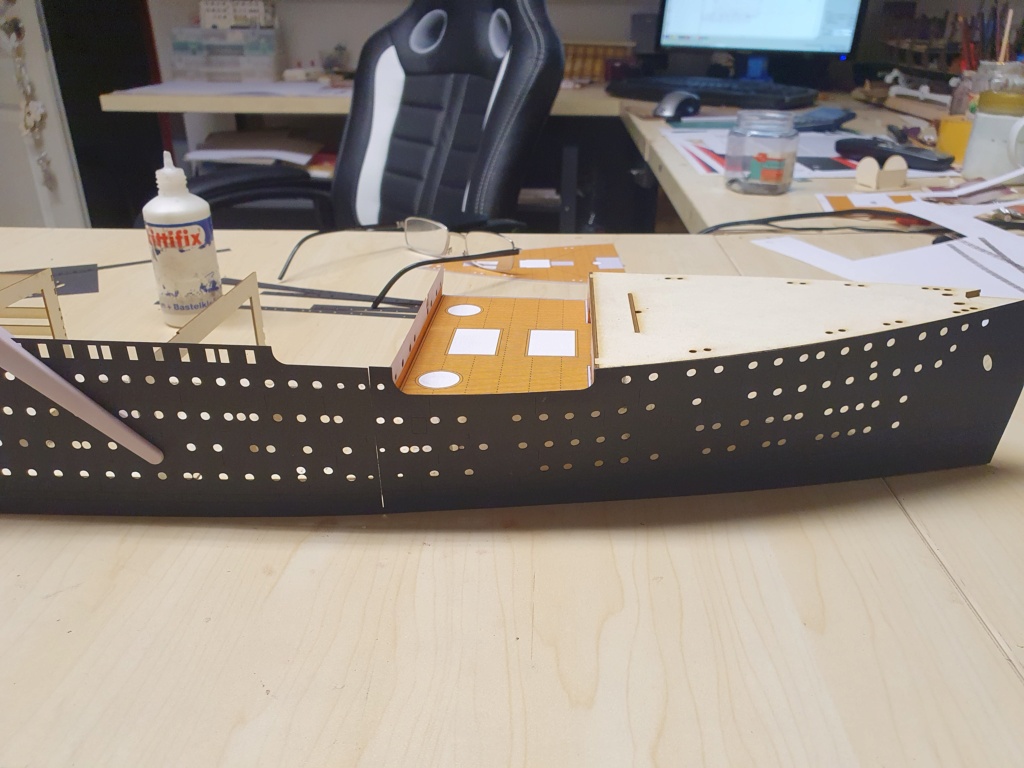

So jetzt noch ein wenig vom Unterwasserrumpf angebracht
Oh !!! Hätte nicht gedacht das mein Laser eine Rehling mit vier Zügen schaft, jeweils von 0,2mm Wahnsinn bin echt überrascht ,habe es zur Probe mal draufgestellt
Weiter gehts mit den Bortwänden
diese beklebe ich vor dem ankleben rückseitig mit Tesafilm
dann werden sie montiert
Der Schiffsrumpf hat ja viele aufgenietete Platten gehabt diese habe ich mir aus dem Fly Modellbogen genommen da waren sie am schönsten
und wenn man nun die Plattenstreifen versetzt wie bei einem Mauerwerk zu den Bordwand stösen konstruiert und danach anbringt
verschwimmen diese und man kann keinerlei stöse mehr finden auser die gewolten zwischen den Platten genial wa
So jetzt noch ein wenig vom Unterwasserrumpf angebracht
Oh !!! Hätte nicht gedacht das mein Laser eine Rehling mit vier Zügen schaft, jeweils von 0,2mm Wahnsinn bin echt überrascht ,habe es zur Probe mal draufgestellt
gustibastler- Pinzettenhalter
John-H., Peter2018, Helmut_Z, zeppelin, laiva-ukko und Thoto mögen diesen Beitrag
Re: Lasercut Titanic 1:200 3 in 1
gustibastler schrieb:Hätte nicht gedacht das mein Laser eine Rehling mit vier Zügen schaft, jeweils von 0,2mm
Servus Gusti,
hätte zum o. e Zitat eine Frage.
Hast du bei der Reling 0,2mm Stege gezeichnet oder sind die breiter? Wenn ich für meinen Bekannten Relinge auslasere, dann muss ich die Stege 0,35mm breit zeichnen, dass 0,2mm (Abbrand 0,08 je Seite)überbleiben. Ich habe ja nur einen Diodenlaser (Emblaser1) aber dein CO2 Laser wird ja auch einen Abbrand beim Lasern erzeugen oder irre ich mich da.
Zu deiner Konstruktion kann ich dir nur gratulieren. Ein echter GUSTI in bestechender Qualität.
maxhelene- Schneidmatten-Virtuose
Re: Lasercut Titanic 1:200 3 in 1
Moin Robert
jepp genau so ist es bei mir auch, gezeichnet sind sie 0,35mm gefahren bin ich bei 180g Papier
mit 18mm sek x/y bei 14% von 50W
das nächste Bauteil
dann legen wir mal Holzboden ein
dann die Holzrahmen wieder auf Tesa
So sieht das zusammen aus
nu ist es verbaut am Platz
dann noch nen ganzen schwung Türen dazu
fertig
jepp genau so ist es bei mir auch, gezeichnet sind sie 0,35mm gefahren bin ich bei 180g Papier
mit 18mm sek x/y bei 14% von 50W
das nächste Bauteil
dann legen wir mal Holzboden ein
dann die Holzrahmen wieder auf Tesa
So sieht das zusammen aus
nu ist es verbaut am Platz
dann noch nen ganzen schwung Türen dazu
fertig
gustibastler- Pinzettenhalter
John-H., maxhelene, Schlossherr, zeppelin und Thoto mögen diesen Beitrag
gustibastler- Pinzettenhalter
John-H., zeppelin, laiva-ukko und Thoto mögen diesen Beitrag
Re: Lasercut Titanic 1:200 3 in 1
Moin

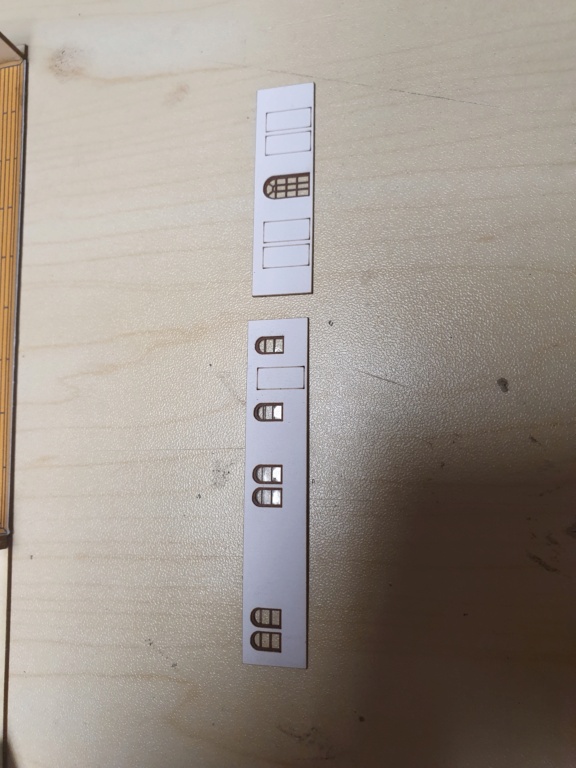

So die Front hat jetzt Fensterrahmen drin und die Rehling Stützen
So jetzt mal zu den Bausatzunterschiede das sind Teile von dem überhängenden Decks, das obere Teil mit den grauen Fenstern ist von Schreiber das untere mit den blauen Fenstern ist von Fly, rechte Seite geht Richtung Bug da sieht man schon Unterschiede Fly hat da drei Streben drin und ist insgesammt um 1mm höher
Das gleiche Bauteil von Taschenverlag
So die Front hat jetzt Fensterrahmen drin und die Rehling Stützen
So jetzt mal zu den Bausatzunterschiede das sind Teile von dem überhängenden Decks, das obere Teil mit den grauen Fenstern ist von Schreiber das untere mit den blauen Fenstern ist von Fly, rechte Seite geht Richtung Bug da sieht man schon Unterschiede Fly hat da drei Streben drin und ist insgesammt um 1mm höher
Das gleiche Bauteil von Taschenverlag
gustibastler- Pinzettenhalter
John-H., Helmut_Z und Thoto mögen diesen Beitrag
gustibastler- Pinzettenhalter
Helmut_Z, zeppelin, laiva-ukko und Thoto mögen diesen Beitrag
Re: Lasercut Titanic 1:200 3 in 1
Moin
So jetzt mal wieder zu einem weiteren Bauteil
Übersicht der Teile
Nach Bauberichten die ich von anderen Modellbauern gesehen habe die Orginal vom Bogen bauen,muste ich feststellen das die
Teile immer für die größe einfach zu laprig und instabiel sind, deswegen bekommt meine Titanic soviel Versteifung wie möglich
die runden Löcher sind für die Lichtdurchflutung
So dann wird alles noch Verdeckelt rums zu ist die Kiste
dann gleich mal auf Deck Probe gestellt jaaaaa könte passen
So Bauteil ist ummantelt und auf Deck so soll es mal stehen
So jetzt mal wieder zu einem weiteren Bauteil
Übersicht der Teile
Nach Bauberichten die ich von anderen Modellbauern gesehen habe die Orginal vom Bogen bauen,muste ich feststellen das die
Teile immer für die größe einfach zu laprig und instabiel sind, deswegen bekommt meine Titanic soviel Versteifung wie möglich
die runden Löcher sind für die Lichtdurchflutung
So dann wird alles noch Verdeckelt rums zu ist die Kiste
dann gleich mal auf Deck Probe gestellt jaaaaa könte passen
So Bauteil ist ummantelt und auf Deck so soll es mal stehen
gustibastler- Pinzettenhalter
John-H., Peter2018, Helmut_Z, laiva-ukko und Thoto mögen diesen Beitrag
Re: Lasercut Titanic 1:200 3 in 1
Gut geworden, deine "Kiste"!
Gut finde ich auch die zusätzlichen Verstärkungsstreben. Die Aufbauten machen dadurch einen soliden Eindruck.
Gut finde ich auch die zusätzlichen Verstärkungsstreben. Die Aufbauten machen dadurch einen soliden Eindruck.
Thoto- Modellbau-Experte
