Mein "Großer" Krabbenkutter ...

5 verfasser

Seite 1 von 2 1, 2  Weiter

Nach unten

Mein "Großer" Krabbenkutter ... Empty Mein "Großer" Krabbenkutter ...

Beitrag von Der Büdelsdorfer Mo 20 Jul 2020, 12:01

Moin moin aus Büdelsdorf ,
ich möchte einfach ein paar Informationen über den Bau meines Krabbenkutters unter die Leute bringen.
Vielleicht wird der Eine oder der Andere von dem Virus befallen...?

Da ich die etwas größeren Modelle bevorzuge (nur der Maßstab), habe ich beschlossen, einen Krabbenkutter zu bauen.
Hier kann man ein paar Funktionen einbauen ohne sich zu genau an ein Vorbild zu halten.
Die Vorbilder ermöglichen sowieso nur eine Momentaufnahme , da sie praktisch jede Saison überarbeitet werden.
Ich habe einen Plan aus dem Internet soweit vergrößert, bis es mir zusagte.
Heute weiß ich, dass es sich um den Kutter von Billing Boots gehandelt hat.

Soweit so gut ... Plan auf A4 ausdrucken, schneiden, kleben und auf Holz übertragen war relativ schnell erledigt ...

Mein "Großer" Krabbenkutter ... 1_plan10

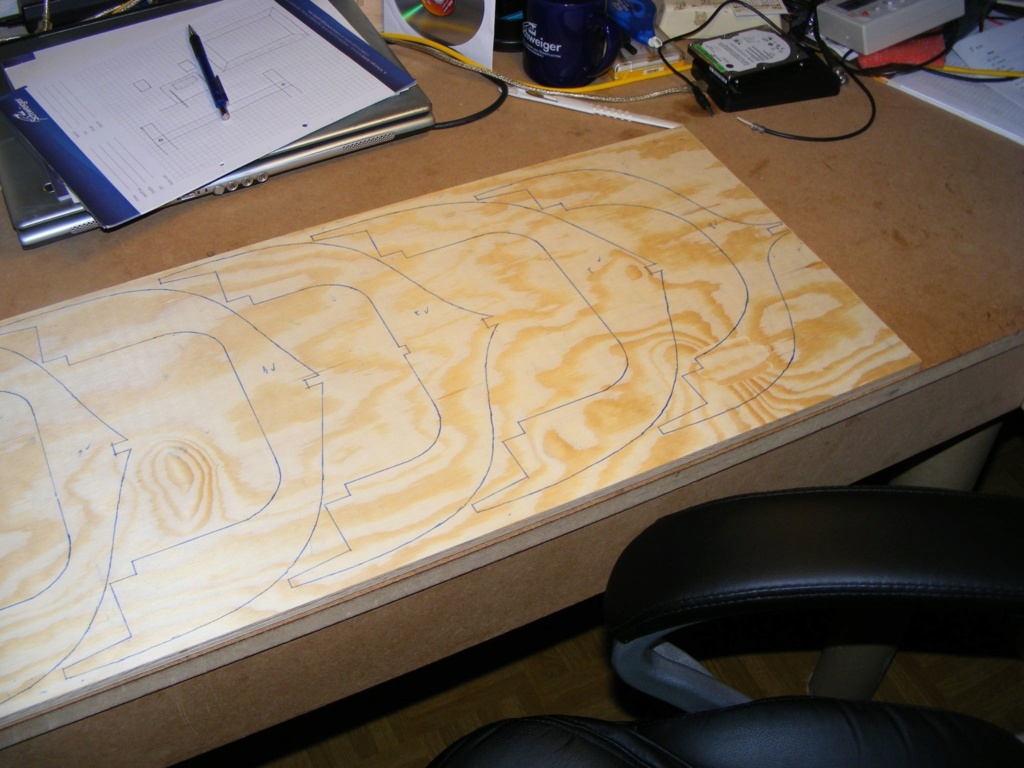

Mein "Großer" Krabbenkutter ... 2_vom_10

Mein "Großer" Krabbenkutter ... 3_szig10

es folgte eine Sägeorgie, gefolgt von einer Schleiforgie ... das Wochenziel war der provisorische Zusammenbau!
Der Büdelsdorfer
Der Büdelsdorfer
Mitglied
Mitglied


Nach oben Nach unten

Mein "Großer" Krabbenkutter ... Empty Re: Mein "Großer" Krabbenkutter ...

Beitrag von Der Büdelsdorfer Mo 20 Jul 2020, 12:06

Es ging weiter wie bisher ... sägen ... schleifen ... probieren!

Mein "Großer" Krabbenkutter ... 5_span10

Mein "Großer" Krabbenkutter ... 6_alt_10

Mein "Großer" Krabbenkutter ... 7_mein10

Diesmal war mein Wochenziel die Kiellegung ... das mag manch einem zu langsam gehen,
ich muß aber sagen das ich wegen einer Handoperation meine linke Hand nicht nutzen kann.
Der Büdelsdorfer
Der Büdelsdorfer
Mitglied
Mitglied


Nach oben Nach unten

Mein "Großer" Krabbenkutter ... Empty Re: Mein "Großer" Krabbenkutter ...

Beitrag von Der Büdelsdorfer Mo 20 Jul 2020, 12:09

Es folgten die Kiellegung und der erste provisorische Aufbau ...

Mein "Großer" Krabbenkutter ... 8_kiel10

Mein "Großer" Krabbenkutter ... 9_kiel10

Mein "Großer" Krabbenkutter ... 10_kie10
Der Büdelsdorfer
Der Büdelsdorfer
Mitglied
Mitglied


Nach oben Nach unten

Mein "Großer" Krabbenkutter ... Empty Re: Mein "Großer" Krabbenkutter ...

Beitrag von Der Boss Mo 20 Jul 2020, 12:49

Moin Jürgen

Hört sich interessant an.

Na, da setze ich mich mal aufs Sofa und schaue dir zu.

Im welchem Maßstab baust du den Kutter  ?
Der Boss
Der Boss
Forenguru
Forenguru


Nach oben Nach unten

Mein "Großer" Krabbenkutter ... Empty Re: Mein "Großer" Krabbenkutter ...

Beitrag von Der Büdelsdorfer Mo 20 Jul 2020, 16:08

Moin moin Wolle ,
der Kutter wächst im Maßstab 1:16 , d.h. etwa 1,20m lang , 32cm breit und so etwa 15Kg schwer.
Da schwimmt später jede Menge Holz.

Schönen Tag noch
Jürgen
Der Büdelsdorfer
Der Büdelsdorfer
Mitglied
Mitglied


Nach oben Nach unten

Mein "Großer" Krabbenkutter ... Empty Re: Mein "Großer" Krabbenkutter ...

Beitrag von Der Boss Mo 20 Jul 2020, 16:12

affraid 1,20 m, das ist doch schon was.

Wünsche dir viel Erfolg und Spaß beim Bau.  Cool
Der Boss
Der Boss
Forenguru
Forenguru


Nach oben Nach unten

Mein "Großer" Krabbenkutter ... Empty Re: Mein "Großer" Krabbenkutter ...

Beitrag von Der Büdelsdorfer Mo 20 Jul 2020, 16:13

Und weiter geht's mit dem Kutter ...

der nächste Schritt nach dem Zusammenstecken war die Anfertigung der Decksauflagen
aus verleimten Kiefernleisten ... schön gebogen, aber ohne Spannungen ...

Mein "Großer" Krabbenkutter ... 11_ers10

Mein "Großer" Krabbenkutter ... 12_lei10

Mein "Großer" Krabbenkutter ... 13_lei10
Der Büdelsdorfer
Der Büdelsdorfer
Mitglied
Mitglied


Nach oben Nach unten

Mein "Großer" Krabbenkutter ... Empty Re: Mein "Großer" Krabbenkutter ...

Beitrag von Der Büdelsdorfer Mo 20 Jul 2020, 16:19

Was nutzen die schönsten Decksauflagen, wenn man kein Deck hat ...
zuerst werden alle nötigen Decksöffnungen vorbereitet
- und für den Antrieb braucht man ja auch eine Öffnung ... mindestens!

Mein "Großer" Krabbenkutter ... 14_die10

Mein "Großer" Krabbenkutter ... 18_zug10

Mein "Großer" Krabbenkutter ... 15_der11
Der Büdelsdorfer
Der Büdelsdorfer
Mitglied
Mitglied


Nach oben Nach unten

Mein "Großer" Krabbenkutter ... Empty Re: Mein "Großer" Krabbenkutter ...

Beitrag von Der Büdelsdorfer Mo 20 Jul 2020, 16:23

Damit später das Deck problemlos verklebt werden kann,
werden die oberen Rumpfbeplankungen mit 3x3mm Kiefernleisten aufgedoppelt ... gibt eine schöne Klebefläche.

Mein "Großer" Krabbenkutter ... 16_zum10

Mein "Großer" Krabbenkutter ... 17_auc10
Der Büdelsdorfer
Der Büdelsdorfer
Mitglied
Mitglied


Nach oben Nach unten

Mein "Großer" Krabbenkutter ... Empty Re: Mein "Großer" Krabbenkutter ...

Beitrag von Der Büdelsdorfer Mo 20 Jul 2020, 16:26

Aus Holzresten entsteht jetzt die Technikplattform,
die später den Akku und das Ballastblei aufnehmen soll ...

Mein "Großer" Krabbenkutter ... 19_die10

Mein "Großer" Krabbenkutter ... 20_akk10
Es handelt es sich hier um 3 x 2,5 Kg Blei.
Der Büdelsdorfer
Der Büdelsdorfer
Mitglied
Mitglied


Nach oben Nach unten

Mein "Großer" Krabbenkutter ... Empty Re: Mein "Großer" Krabbenkutter ...

Beitrag von Der Büdelsdorfer Mo 20 Jul 2020, 16:29

Viele Balsaleisten weiter bietet sich uns das folgende Bild:

Mein "Großer" Krabbenkutter ... 21_vie10

Mein "Großer" Krabbenkutter ... 22_das10

Das Bootsheck ist nur notdürftig bedeckt ...
Der Büdelsdorfer
Der Büdelsdorfer
Mitglied
Mitglied


Nach oben Nach unten

Mein "Großer" Krabbenkutter ... Empty Re: Mein "Großer" Krabbenkutter ...

Beitrag von Der Büdelsdorfer Mo 20 Jul 2020, 16:32

Jetzt machen wir erstmal dicht ... von innen - mit einem wunderbaren Harzsystem.

Mein "Großer" Krabbenkutter ... 23_ein10

Mein "Großer" Krabbenkutter ... 24_2_l10

Mein "Großer" Krabbenkutter ... 25_2_l10

Zwei Lagen 149gr - Gewebe von innen gibt ein stabiles Bauwerk.
Der Büdelsdorfer
Der Büdelsdorfer
Mitglied
Mitglied


Nach oben Nach unten

Mein "Großer" Krabbenkutter ... Empty Re: Mein "Großer" Krabbenkutter ...

Beitrag von Der Büdelsdorfer Mo 20 Jul 2020, 16:35

Der kleine Krachmacher ist eingebaut ...

Mein "Großer" Krabbenkutter ... 26_der11

Die Sounddatei kann ich leider nicht einfügen.
Der Büdelsdorfer
Der Büdelsdorfer
Mitglied
Mitglied


Nach oben Nach unten

Mein "Großer" Krabbenkutter ... Empty Re: Mein "Großer" Krabbenkutter ...

Beitrag von Der Büdelsdorfer Mo 20 Jul 2020, 16:37

Und weiter geht es mit dem Steuerhaus ... und das alles mit einer Hand!

Mein "Großer" Krabbenkutter ... 28_ste10

Mein "Großer" Krabbenkutter ... 29_der10
Der Büdelsdorfer
Der Büdelsdorfer
Mitglied
Mitglied


Nach oben Nach unten

Mein "Großer" Krabbenkutter ... Empty Re: Mein "Großer" Krabbenkutter ...

Beitrag von Der Büdelsdorfer Mo 20 Jul 2020, 16:40

Für den Boden brauchen wir viele Leisten ... und viele Streifen geschwärzten Papiers ...
so entsteht langsam aber sicher ein Fußboden.

Mein "Großer" Krabbenkutter ... 30_fzr10

Mein "Großer" Krabbenkutter ... 31_und10

Mein "Großer" Krabbenkutter ... 32_so_10
Der Büdelsdorfer
Der Büdelsdorfer
Mitglied
Mitglied


Nach oben Nach unten

Mein "Großer" Krabbenkutter ... Empty Re: Mein "Großer" Krabbenkutter ...

Beitrag von Der Büdelsdorfer Mo 20 Jul 2020, 17:06

Natürlich braucht der Skipper auch das Eine oder Andere Möbelstück ...

Mein "Großer" Krabbenkutter ... 33_der10

Mein "Großer" Krabbenkutter ... 34_pro10

Mein "Großer" Krabbenkutter ... 35_das10

... so gefällt mir das "Radargerät" schon besser ...
Der Büdelsdorfer
Der Büdelsdorfer
Mitglied
Mitglied


Nach oben Nach unten

Mein "Großer" Krabbenkutter ... Empty Re: Mein "Großer" Krabbenkutter ...

Beitrag von Der Büdelsdorfer Mo 20 Jul 2020, 17:30

Die Möblierung schreitet fort ...

Mein "Großer" Krabbenkutter ... 38_der10

Mein "Großer" Krabbenkutter ... 39_ein10

Mein "Großer" Krabbenkutter ... 40_es_10
Der Büdelsdorfer
Der Büdelsdorfer
Mitglied
Mitglied


Nach oben Nach unten

Mein "Großer" Krabbenkutter ... Empty Re: Mein "Großer" Krabbenkutter ...

Beitrag von Der Büdelsdorfer Mo 20 Jul 2020, 17:36

da fiel mir ein ... es braucht ja auch noch Masten ...  Very Happy

Mein "Großer" Krabbenkutter ... 43_bei10

der Netzmast wird später steckbar ... einfacher zur Installation und zum Transport ...

Mein "Großer" Krabbenkutter ... 42_der11

Mein "Großer" Krabbenkutter ... 44_die11
Der Büdelsdorfer
Der Büdelsdorfer
Mitglied
Mitglied


Nach oben Nach unten

Mein "Großer" Krabbenkutter ... Empty Re: Mein "Großer" Krabbenkutter ...

Beitrag von Der Büdelsdorfer Mo 20 Jul 2020, 17:38

Nun hat auch das Heck seine Balsaleisten bekommen ...

Mein "Großer" Krabbenkutter ... 45_das10

Mein "Großer" Krabbenkutter ... 46_hec10
Der Büdelsdorfer
Der Büdelsdorfer
Mitglied
Mitglied


Nach oben Nach unten

Mein "Großer" Krabbenkutter ... Empty Re: Mein "Großer" Krabbenkutter ...

Beitrag von Der Büdelsdorfer Mo 20 Jul 2020, 17:41

Ich habe zum ersten Mal eine Zahnriemenuntersetzung eingebaut ... viiiiiiieeeeell leiser und langlebig ...und verstellbar! Cool

Mein "Großer" Krabbenkutter ... 47_get10

Mein "Großer" Krabbenkutter ... 48_get10
Der Büdelsdorfer
Der Büdelsdorfer
Mitglied
Mitglied


Nach oben Nach unten

Mein "Großer" Krabbenkutter ... Empty Re: Mein "Großer" Krabbenkutter ...

Beitrag von Der Büdelsdorfer Mo 20 Jul 2020, 17:45

Das ist meine provisorische Energiezentrale ...die endgültige wird schöner ...
aber erst, wenn alle Verbraucher bekannt sind. Very Happy

Mein "Großer" Krabbenkutter ... 49_mei11

Mein "Großer" Krabbenkutter ... 50_so_10

Mein "Großer" Krabbenkutter ... 51_unt10

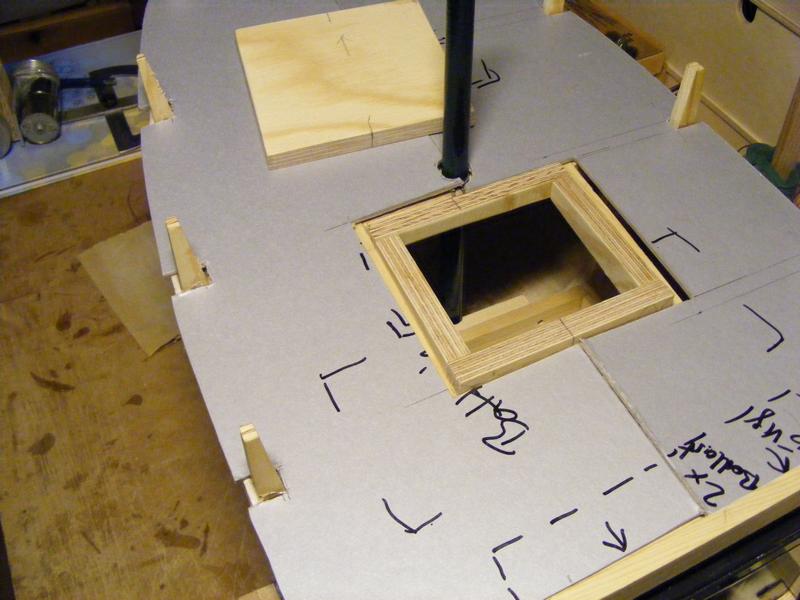

unter dieser Decksöffnung arbeiten später die Netzwinden ... doch davon später mehr.
Der Büdelsdorfer
Der Büdelsdorfer
Mitglied
Mitglied


Nach oben Nach unten

Mein "Großer" Krabbenkutter ... Empty Re: Mein "Großer" Krabbenkutter ...

Beitrag von Der Büdelsdorfer Mo 20 Jul 2020, 18:23

Hier sind die Links für mein "Radar" und für den Motorsound.

(Zwei fehlerhafte Links entfernt! - Jörg -)
Der Büdelsdorfer
Der Büdelsdorfer
Mitglied
Mitglied


Nach oben Nach unten

Mein "Großer" Krabbenkutter ... Empty Re: Mein "Großer" Krabbenkutter ...

Beitrag von Der Büdelsdorfer Mo 20 Jul 2020, 18:46

Für die Neugierigen ein erster Blick auf meinen Winden-Prototyp:

Mein "Großer" Krabbenkutter ... Dscf0010

Mein "Großer" Krabbenkutter ... Dscf0011

Mein "Großer" Krabbenkutter ... Dscf0012

Zwei 12Volt Getriebemotore mit 60 Upm, dreifach kugelgelagert,
die Stahlseile 0,5mm und 40Kg Tragkraft kommen von unten durch die Bodenplatte
und laufen über vier jeweils doppelt kugelgelagerte "Pseudo-Seiltrommeln" zum Mast.
Der Büdelsdorfer
Der Büdelsdorfer
Mitglied
Mitglied


Nach oben Nach unten

Mein "Großer" Krabbenkutter ... Empty Re: Mein "Großer" Krabbenkutter ...

Beitrag von Der Büdelsdorfer Mo 20 Jul 2020, 18:48

Der Blick von unten gegen die Bodenplatte ... mein Hightech-Edelstahlseil

Mein "Großer" Krabbenkutter ... Dscf0013

Mein "Großer" Krabbenkutter ... Dscf0014
Der Büdelsdorfer
Der Büdelsdorfer
Mitglied
Mitglied


Nach oben Nach unten

Mein "Großer" Krabbenkutter ... Empty Re: Mein "Großer" Krabbenkutter ...

Beitrag von Der Büdelsdorfer Mo 20 Jul 2020, 19:01

Das ist von der mechanischen Seite her der aktuelle Ist-Stand des Kutters.

Auf der Elektronikseite kommen sporadisch noch Detailverbesserungen.

Die Positions- und Arbeitsbeleuchtung ist installiert, die Decksscheinwerfer fehlen noch.

Der nächste größere Bauschritt ist die Laminierung der Rumpfbeplankung mit zwei Lagen 49gr Glasgewebe.
Dies wird wahrscheinlich im Herbst geschehen, wenn nicht wie bei mir so üblich,
eine oder mehrere mehrmonatige Auslandsmontagen dazwischenfunkt.

Man kann nicht alles haben, ich bin ja froh das ich meine linke Hand wieder benutzen kann.

Dann ist ja auch noch der Ausbau der Minicupper-Rumpfschale zur Container im Hinterkopf ...


Schönen Gruß aus Büdelsdorf, der Stadt zwischen den Meeren.
Jürgen
Der Büdelsdorfer
Der Büdelsdorfer
Mitglied
Mitglied


Nach oben Nach unten

Mein "Großer" Krabbenkutter ... Empty Re: Mein "Großer" Krabbenkutter ...

Beitrag von Gesponserte Inhalte


Gesponserte Inhalte


Nach oben Nach unten

Seite 1 von 2 1, 2  Weiter

Nach oben



Befugnisse in diesem Forum
Sie können in diesem Forum nicht antworten
