Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Empty Re: Forschungsschiff OGS EXPLORA, 1:100

Beitrag von ullie46 Di 14 Mai 2019, 18:03

Damit kann man arbeiten. Lässt sich auch prima vergrößern, diese Quelle.

@ Reinhard: Die unterste Abbildung zeigt dir den Boden, (die innere Umfanglinie)  .
die darüber ist ein Längsschnitt in Höhe des Bugwulstes.
ullie46
ullie46
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Empty Re: Forschungsschiff OGS EXPLORA, 1:100

Beitrag von Plastikschiff (†) Di 14 Mai 2019, 18:11

Hallo lieber Ulli,
ich habe mir schon die Seiten und draufsichten vergrößert und ausgedruckt. Das Deck habe ich schon auf 3 mm Poly verleimt mit wasserlöslichem Leim und ausgeschnitten.
Plastikschiff (†)
Plastikschiff (†)
Verstorbenes Mitglied


Nach oben Nach unten

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Empty Re: Forschungsschiff OGS EXPLORA, 1:100

Beitrag von Plastikschiff (†) Sa 18 Mai 2019, 16:46

Hallo, kurze Zwischenmeldung über den Rumpfbau..................

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Img_0278

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Img_0280

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Img_0279

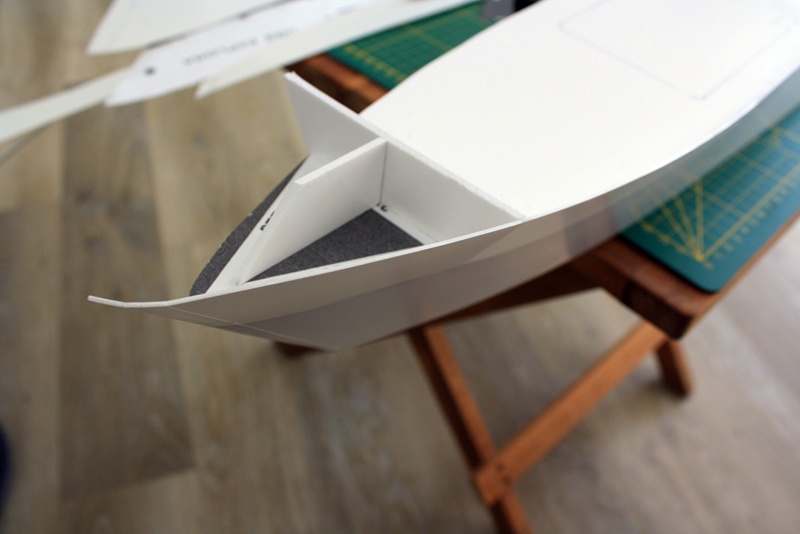

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Img_0282
Plastikschiff (†)
Plastikschiff (†)
Verstorbenes Mitglied


Nach oben Nach unten

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Empty Re: Forschungsschiff OGS EXPLORA, 1:100

Beitrag von Plastikschiff (†) So 19 Mai 2019, 17:22

Guten Abend zusammen,
heute habe ich mal versucht die Teile des Rumpfes aus Polystyrol mit etwas Klebefilm zu fixieren. Und so schaut der Rumpf
heute Abend aus.

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Img_0284

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Img_0283

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Img_0285

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Img_0286
Plastikschiff (†)
Plastikschiff (†)
Verstorbenes Mitglied


Nach oben Nach unten

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Empty Re: Forschungsschiff OGS EXPLORA, 1:100

Beitrag von didibuch Mo 20 Mai 2019, 08:07

Hallo Reinhard,

für die erste Probe sieht das doch schon richtig gut aus. Ich schaue dir gespannt weiter zu.

Viele Grüße
Dieter
didibuch
didibuch
Superkleber
Superkleber


Nach oben Nach unten

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Empty Re: Forschungsschiff OGS EXPLORA, 1:100

Beitrag von Plastikschiff (†) Mo 20 Mai 2019, 08:57

Hy Didi,
ich freue mich das du auch dabei bist. Bis jetzt habe ich alles im Wohnzimmer gemacht.
Aber heute muß ich in den Keller umziehen, alles auseinander und die Teile anpassen.
Man kann halt nicht einfach alles vergrößern und davon aus gehen das es zusammen passt.
Plastikschiff (†)
Plastikschiff (†)
Verstorbenes Mitglied


Nach oben Nach unten

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Empty Re: Forschungsschiff OGS EXPLORA, 1:100

Beitrag von Der Boss Mo 20 Mai 2019, 12:14

didibuch schrieb:Hallo Reinhard,

für die erste Probe sieht das doch schon richtig gut aus. Ich schaue dir gespannt weiter zu.

Viele Grüße
Dieter

Meine Rede...... Cool
Der Boss
Der Boss
Allesleser
Allesleser


Nach oben Nach unten

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Empty Re: Forschungsschiff OGS EXPLORA, 1:100

Beitrag von Plastikschiff (†) Mo 20 Mai 2019, 13:13

Danke dir, Wolle
Plastikschiff (†)
Plastikschiff (†)
Verstorbenes Mitglied


Nach oben Nach unten

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Empty Re: Forschungsschiff OGS EXPLORA, 1:100

Beitrag von Plastikschiff (†) Mo 20 Mai 2019, 13:39

Es ist Montag mittag,
ich nehme mir die Zeit um euch mitzuteilen wie ich aus dem Karton Modell diesen Rumpf aus Poly gefertigt habe. Nur
kurz vorab, warum baue ich aud diese Art. Weil es sehr preiswert ist und mir richtig Freude macht.
So kostet dieser Rumpf bis hierher weniger als `nen 10er.
Nachdem ich die Teile aus Papier ausgescnitten hatte habe ich diese auf dünnen Karton vollflächig aufgeklebt. Die
Spanten vorher um 7 cm in der Höhe vergrößert. Für das Unterwasserschiff die beiden Seitenteile ebenso in der
Höhe vergrößert. Dann die erste Anprobe und die Teile mit tesa leicht zusammen gefügt. Anschließend aus den
Pappschablonen die Teile auf Poly übertragen. Deck und Spanten auf 3 mm, Beplankungen auf 1 mm. Die Teile
ausgeschnitten und wieder zur Überprüfung der Maße leicht zusammen gefügt. Dann schaut es so aus..........................
Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Img_0287
tschüssi Winker 2
Plastikschiff (†)
Plastikschiff (†)
Verstorbenes Mitglied


Nach oben Nach unten

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Empty Re: Forschungsschiff OGS EXPLORA, 1:100

Beitrag von Schlossherr Mo 20 Mai 2019, 15:14

einfach eine gute Methode Reinhard, bin gespannt wie stabil das werden wird.......
Liebe Grüße
Schlossherr
Schlossherr
Detailliebhaber
Detailliebhaber


Nach oben Nach unten

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Empty Re: Forschungsschiff OGS EXPLORA, 1:100

Beitrag von Plastikschiff (†) Mo 20 Mai 2019, 18:36

Moin Michael,
stabilität und wasserdichtheit sind null Problem weil der Rumpf noch complett laminiert wird. Nach dem laminieren werden die meisten Spanten aus dem Rumpf auch entfernt.
Plastikschiff (†)
Plastikschiff (†)
Verstorbenes Mitglied


Nach oben Nach unten

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Empty Re: Forschungsschiff OGS EXPLORA, 1:100

Beitrag von Schlossherr Mo 20 Mai 2019, 21:47

verstehe, danke für die Erklärung....... Winker 2
Schlossherr
Schlossherr
Detailliebhaber
Detailliebhaber


Nach oben Nach unten

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Empty Re: Forschungsschiff OGS EXPLORA, 1:100

Beitrag von Straßenbahner Di 21 Mai 2019, 02:32

Na am Bug stimmt so einiges überhaupt nicht, auch sind im Rumpf zu wenig Spanten.
Siehe Dir mal genau die Zeichnungen an, der untere Bugteil bis zum Hauptdeck läuft spitz zu.
Darüber wird der Bug nach obenhin breiter. Um das nachzubilden must Du den oberen Bug aus mehreren Spanten und Bugteilen zusammen setzen.
Mit einem durchgehenden Teil lässt sich das nicht machen, auch die Bugwulst muss unten mit dem Boden eine durchgehende Verbindung haben.
Siehe Dir mal diese Bilder unter diesem Link an. Auch in der pdf-Datei vom Uli ist ein Bild vom Bug im Dock zu sehen.

Code:
https://www.marinetraffic.com/en/photos/picture/ships_id/3046776/247028700

Gruß Helmut Winker 2
Straßenbahner
Straßenbahner
Alleskleber
Alleskleber


Nach oben Nach unten

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Empty Re: Forschungsschiff OGS EXPLORA, 1:100

Beitrag von NWRR Di 21 Mai 2019, 07:57

Moin Reinhard, du machst das schon ....

sunny sunny sunny sunny
NWRR
NWRR
Lupenbesitzer
Lupenbesitzer


Nach oben Nach unten

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Empty Re: Forschungsschiff OGS EXPLORA, 1:100

Beitrag von Plastikschiff (†) Di 21 Mai 2019, 10:39

Hallo Helmut,
ich weiß deine Anmerkungen sehr zu schätzen und bedanke mich dafür. Selber wirde ich schnell "betriebsblind". Vieleicht aber auch war es auf meinen Bilden nicht zu erkennen. Denn mein Bug wird nach oben hin breiter und läuft nach unten hin spitz zu. Der Buckel ist is hier noch nicht geformt, er wird noch modelliert in 2 hälften und dann am Modell angeformt.

Moin Wolfgang,
ich bemühe mich und hoffe das es noch wird.
Plastikschiff (†)
Plastikschiff (†)
Verstorbenes Mitglied


Nach oben Nach unten

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Empty Re: Forschungsschiff OGS EXPLORA, 1:100

Beitrag von Der Boss Di 21 Mai 2019, 22:05

Plastikschiff schrieb:
ich bemühe mich und hoffe das es noch wird.

Na Reinhard, da bin ich auch ganz zuversichtlich. Cool
Der Boss
Der Boss
Allesleser
Allesleser


Nach oben Nach unten

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Empty Re: Forschungsschiff OGS EXPLORA, 1:100

Beitrag von Plastikschiff (†) Mo 27 Mai 2019, 18:47

Hallo zusammen,
der Rumpf ist im Grundgerüst fertig. Noch spachteln, schleifen und.......................                MIST    ich habe die Welle vergessen, könnte man denken.
Aber nein, wartet mal ab. Bei der Santa Ines habe ich beim fertigen Modell alle Spanten entfernen müssen. Aber schaut selber................

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Img_0290

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Img_0289

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Img_0291

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Img_0293

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Img_0292

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Img_0294

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Img_0296

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Img_0295

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Img_0294

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Img_0295

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Img_0298

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Img_0299
Plastikschiff (†)
Plastikschiff (†)
Verstorbenes Mitglied


Nach oben Nach unten

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Empty Re: Forschungsschiff OGS EXPLORA, 1:100

Beitrag von Der Boss Mo 27 Mai 2019, 20:12

Moin Reinhard

Das sieht schon mal sehr gut aus. Cool Cool Cool
Der Boss
Der Boss
Allesleser
Allesleser


Nach oben Nach unten

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Empty Re: Forschungsschiff OGS EXPLORA, 1:100

Beitrag von Plastikschiff (†) Di 28 Mai 2019, 09:17

Moin Wolle,
wenn nur diese Schleiferei nicht wäre.
Aber, wat mut dat mut.
und dan muß der Kiel drunter, dann wird laminiert.
Plastikschiff (†)
Plastikschiff (†)
Verstorbenes Mitglied


Nach oben Nach unten

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Empty Re: Forschungsschiff OGS EXPLORA, 1:100

Beitrag von Der Boss Di 28 Mai 2019, 15:07

Ja ja schleifen bis der Arzt kommt. Twisted Evil
Der Boss
Der Boss
Allesleser
Allesleser


Nach oben Nach unten

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Empty Re: Forschungsschiff OGS EXPLORA, 1:100

Beitrag von Plastikschiff (†) So 02 Jun 2019, 13:41

Hallo liebe Kameraden,
inzwischen ist die Welle eingebaut und der Rumpf hat seine endgültige Form bekommen. Das Ruderhorn und Ruder ist noch in Arbeit.

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Img_0307

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Img_0308

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Img_0309
Winker 2 tschüssi
Plastikschiff (†)
Plastikschiff (†)
Verstorbenes Mitglied


Nach oben Nach unten

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Empty Re: Forschungsschiff OGS EXPLORA, 1:100

Beitrag von Der Boss So 02 Jun 2019, 15:05

Moin Reinhard

Schöne Fortschritte, gefällt mir sehr gut. Cool
Der Boss
Der Boss
Allesleser
Allesleser


Nach oben Nach unten

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Empty Re: Forschungsschiff OGS EXPLORA, 1:100

Beitrag von Plastikschiff (†) So 02 Jun 2019, 15:52

He Wolle,
ist schon verdammt langwierig und nur wenig spektakuläres zu zeigen wenn man einen Rumpf aus dem nix aufbauen will. Aber jetzt ist es bald geschafft. Mal schaun ob ich das Ruder heute noch fertig bekomme.

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Unbena15
Plastikschiff (†)
Plastikschiff (†)
Verstorbenes Mitglied


Nach oben Nach unten

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Empty Re: Forschungsschiff OGS EXPLORA, 1:100

Beitrag von Feuerwehr So 02 Jun 2019, 17:23

👍👍👍
Mfg Günther
Feuerwehr
Feuerwehr
Superkleber
Superkleber


Nach oben Nach unten

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Empty Re: Forschungsschiff OGS EXPLORA, 1:100

Beitrag von Plastikschiff (†) So 02 Jun 2019, 18:23

Hallo Günter und Wolle,
ja Welle und Ruder sind am Platz. Soweit ich es sehen kann auch schön mittig,
aber schaut selber. Morgen werde ich den Rumpf laminieren, dann kommen die Spanten raus.
Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Img_0310

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Img_0311

Hoffendlich gefällt euch meine Arbeit, fast eine ganze Woche hab ich dafür gebraucht.

Plastikschiff (†)
Plastikschiff (†)
Verstorbenes Mitglied


Nach oben Nach unten

Forschungsschiff OGS  EXPLORA, 1:100  - Seite 2 Empty Re: Forschungsschiff OGS EXPLORA, 1:100
