Havhingsten fra Glendalough - Seite 3 Empty Re: Havhingsten fra Glendalough

Beitrag von Falco 2014 am So 17 Jun 2018, 13:15

Danke Hans-Werner und Ulrich.
Ich muss allerdings meinen eigenen Baubericht berichtigen.
Das , was ich da gerade einbaue, sind nicht die Spanten sondern die Bodenwrangen.
Also bitte den Fauxpas entschuldigen.

LG
Kurt
Falco 2014
Falco 2014
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Havhingsten fra Glendalough - Seite 3 Empty Re: Havhingsten fra Glendalough

Beitrag von Falco 2014 am Mo 18 Jun 2018, 16:48

Kleines Update.
Habe jetzt schon eine Menge Bodenwrangen hergestellt und eingeklebt, aber halt immer noch nicht alle:

Havhingsten fra Glendalough - Seite 3 Dsc01217

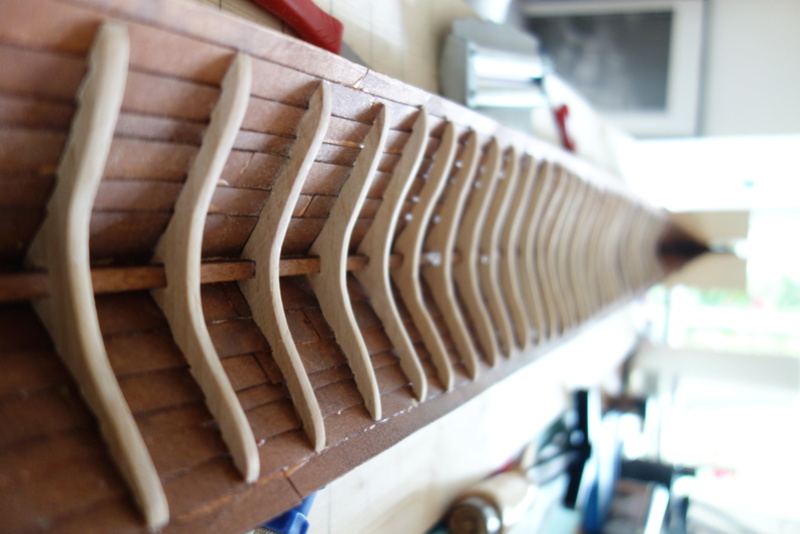

Andere Ansicht:

Havhingsten fra Glendalough - Seite 3 Dsc01218

Damit wird es allerdings für die nächsten Tage vorbei sein. Am Samstag hat mich eine verflixte Wespe gestochen und die Stelle hat sich entzündet. War schon in der Klinik und hoffe, dass Alles mit Antibiotika in den Griff zu bekommen ist. Nennt sich Wund-oder Blutrose. Falls nicht, muss ich stationär aufgenommen werden.

Havhingsten fra Glendalough - Seite 3 Dsc01219

Soweit für heute

LG
Kurt
Falco 2014
Falco 2014
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Havhingsten fra Glendalough - Seite 3 Empty Re: Havhingsten fra Glendalough

Beitrag von Lützower am Mo 18 Jun 2018, 19:51

Gute Besserung, Kurt!
Lützower
Lützower
Forenurgestein
Forenurgestein


Nach oben Nach unten

Havhingsten fra Glendalough - Seite 3 Empty Re: Havhingsten fra Glendalough

Beitrag von Der Boss am Mo 18 Jun 2018, 20:51

Autsch !!! Auch von mir Gute Besserung.
Der Boss
Der Boss
Superkleber
Superkleber


Nach oben Nach unten

Havhingsten fra Glendalough - Seite 3 Empty Re: Havhingsten fra Glendalough

Beitrag von Glufamichel am Di 19 Jun 2018, 00:13

Ich drück dir die Daumen, dass es bei der Antibiotika bleibt Kurt...
Glufamichel
Glufamichel
Moderator
Moderator


Nach oben Nach unten

Havhingsten fra Glendalough - Seite 3 Empty Re: Havhingsten fra Glendalough

Beitrag von Falco 2014 am Do 12 Jul 2018, 13:49

So, ich melde mich dann auch wieder. Eure Genesungswünsche haben gewirkt, die Antibiotika haben die Entzündung gestoppt und langsam nimmt der Finger wieder normale Formen an.
Ich habe inzwischen auch schon an den Bodenwrangen weiter gebaut und sie fertig eingepasst.

Havhingsten fra Glendalough - Seite 3 Dsc01410

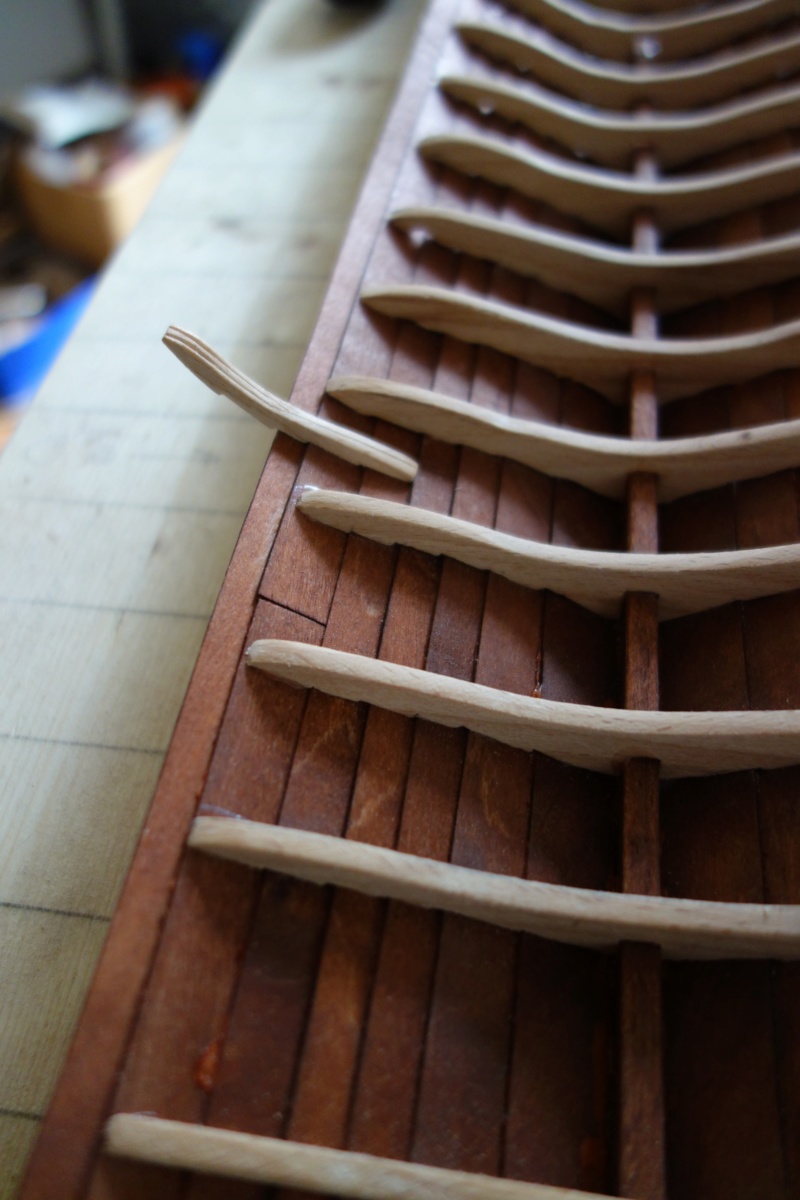

Als nächstes kommt das Kielschwein an die Reihe, zwischendurch mal einen Auflanger oder Seitenspant - ich weiß nicht genau, wie das Ding heißt - hergestellt und angepasst.

Havhingsten fra Glendalough - Seite 3 Dsc01411

Davon wird es auch ca. 70 Stück geben, aber das erst nach dem Einbau des Kielschweins.

Bis dahin

LG
Kurt
Falco 2014
Falco 2014
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Havhingsten fra Glendalough - Seite 3 Empty Re: Havhingsten fra Glendalough

Beitrag von Der Boss am Do 12 Jul 2018, 14:12

Moin  Kurt

Ein schöner schlanker Rumpf.

Sieht geil aus. Cool Cool Cool
Der Boss
Der Boss
Superkleber
Superkleber


Nach oben Nach unten

Havhingsten fra Glendalough - Seite 3 Empty Re: Havhingsten fra Glendalough

Beitrag von Lützower am Do 12 Jul 2018, 14:34

Hallo Kurt,

ich habe zwar keine Ahnung vom Bootsbau, aber der der Rumpf sieht klasse aus. 2 Daumen 2 Daumen 2 Daumen
Lützower
Lützower
Forenurgestein
Forenurgestein


Nach oben Nach unten

Havhingsten fra Glendalough - Seite 3 Empty Re: Havhingsten fra Glendalough

Beitrag von Falco 2014 am Fr 13 Jul 2018, 22:05

Danke euch Wolle und Hans-Werner.
Ich finde besonders schön, dass du, Hans-Werner, weiter dabei bist, obwohl du "vom Bootsbau keine Ahnung hast". Wolle ist da als Bootsbauer schon etwas im Vorteil.

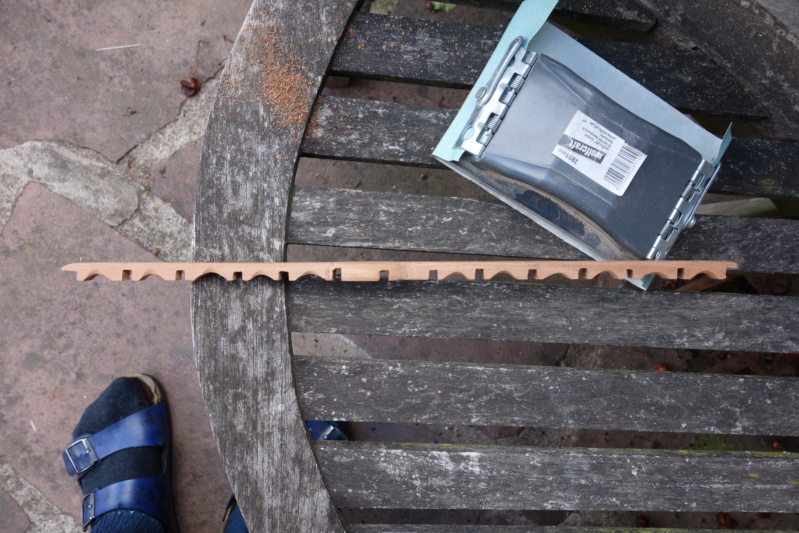

Ich habe gestern mit dem Kielschwein begonnen. Original wäre es gewesen, das ganze aus einem Stück zu bauen ( war ein langer Eichenstamm mit einem rechtwinklich gewachsenem starken Ast), habe mich aber zu der leichteren Lösung durch Kleben entschieden.

Havhingsten fra Glendalough - Seite 3 Dsc01412

Mal eine Detailaufnahme:

Havhingsten fra Glendalough - Seite 3 Dsc01413

Das ganze Teil dann grob im Schiff eingepasst:

Havhingsten fra Glendalough - Seite 3 Dsc01414

Die beiden Schnitte markieren die Stelle, an der beim Original der Ast gewachsen war.
aus dem wurde dann der Gegenpart zum Mastfuß herausgearbeitet.

Hier jetzt ein Foto mit dem eingearbeiteten Widerpart:

Havhingsten fra Glendalough - Seite 3 Dsc01415

An der entsprechenden Stelle im Rumpf:

Havhingsten fra Glendalough - Seite 3 Dsc01416

Dann noch ein Foto nach der Imprägnierung mit Birkenpech ( natürlich nicht in echt, sondern durch Beize angedeutet):

Havhingsten fra Glendalough - Seite 3 Dsc01417

Als nächstes werde ich mich wohl an die ca. 70 Seitenspanten begeben. das Kielschwein wird allerdings erst eingeklebt, nachdem die beiden nächsten Planken angebracht sind, da das Schiff ansonsten nicht mehr auf die Helling passen würde und das Anbringen der Planken dadurch erschwert wird.

Bis dahin

LG

Kurt

Falco 2014
Falco 2014
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Havhingsten fra Glendalough - Seite 3 Empty Re: Havhingsten fra Glendalough

Beitrag von Der Boss am Fr 13 Jul 2018, 22:32

Moin Kurt

Passt wie angegossen.   Cool  Cool  Cool

Übrigens, Danke für die Lorbeeren, aber einen Holzrumpf habe ich auch noch nicht gebaut. Grinsen
Der Boss
Der Boss
Superkleber
Superkleber


Nach oben Nach unten

Havhingsten fra Glendalough - Seite 3 Empty Re: Havhingsten fra Glendalough

Beitrag von Lützower am Sa 14 Jul 2018, 07:01

Moin Kurt,

ich komm aus dem Staunen nicht raus, bleib aber weiter am Ball. Staunender Smilie Staunender Smilie Staunender Smilie Beifall
Lützower
Lützower
Forenurgestein
Forenurgestein


Nach oben Nach unten

Havhingsten fra Glendalough - Seite 3 Empty Re: Havhingsten fra Glendalough

Beitrag von Falco 2014 am Mo 16 Jul 2018, 16:25

Freue mich, dass ihr weiter zuschaut.

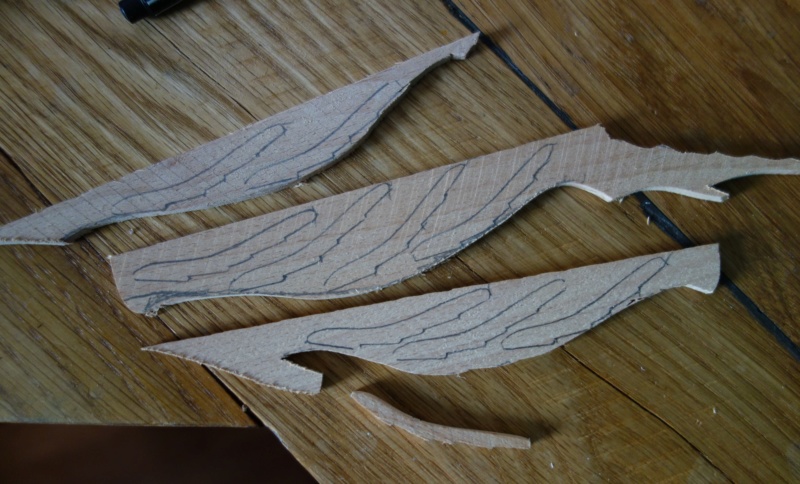

Um die nächsten Planke anzubringen hatte ich mir als Hilfe überlegt, zuerst einige Seitenspanten anzufertigen und als "Gestell" anzubringen.
Also den Probespant in mehrfacher Ausführung auf die Buchenleisten aufgezeichnet.

Havhingsten fra Glendalough - Seite 3 Dsc01418

Ich habe mich jetzt doch entschlossen, die Teile Seitenspant zu nennen, in Anlehnung an die Bezeichnung, die Werner Damman in seinem Buch: Das Gokstadschiff und seine Boote gebraucht.

Ein Seitenspant im Detail, hier schon mit Nüstergatt:

Havhingsten fra Glendalough - Seite 3 Dsc01419

Dann das Anbringen der achten Planke. Ab hier kann man die Planke auch von innen sehen, d.h. es muss auch innen eine Verzierung angebracht werden. Alle Teile, die unterhalb der achten Planke platziert sind, wird man hinterher - leider - nicht mehr sehen können.

Havhingsten fra Glendalough - Seite 3 Dsc01420

Mit Seitenspanten:

Havhingsten fra Glendalough - Seite 3 Dsc01421

Aus Spaß und Neugier noch ein Stück der nächsten Planke mit Klammern angeheftet:



Soweit für heute.

LG
Kurt
Falco 2014
Falco 2014
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Havhingsten fra Glendalough - Seite 3 Empty Re: Havhingsten fra Glendalough

Beitrag von Der Boss am Mo 16 Jul 2018, 21:37

Moin Kurt

70 Seitenspanten affraid affraid affraid

Und was willst du nach dem Frühstück machen  ???

Aber sieht Top aus. Cool Cool Cool
Der Boss
Der Boss
Superkleber
Superkleber


Nach oben Nach unten

Havhingsten fra Glendalough - Seite 3 Empty Re: Havhingsten fra Glendalough

Beitrag von Glufamichel am Di 17 Jul 2018, 08:49

Da gibt es nicht viel zu sagen Staunender Smilie  Museumsmodellbau Kurt Großer Meister Großer Meister Großer Meister
Glufamichel
Glufamichel
Moderator
Moderator


Nach oben Nach unten

Havhingsten fra Glendalough - Seite 3 Empty Re: Havhingsten fra Glendalough

Beitrag von Ferrari am Di 17 Jul 2018, 18:23

Hallo Kurt

Da kann ich nicht Viel sagen,da bleibt einem die Spache weg.......Einfach nur ERSTKLSSIGE Arbeit.Werde mit Freude Deinen Beitrag weiter verfolgen........

Gruß Frank
Ferrari
Ferrari
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Havhingsten fra Glendalough - Seite 3 Empty Re: Havhingsten fra Glendalough

Beitrag von Gast am Di 17 Jul 2018, 19:33

auf youtube gibt es ein Video, wie es 1:1 gebaut wird

pruys
avatar
Gast
Gast


Nach oben Nach unten

Havhingsten fra Glendalough - Seite 3 Empty Re: Havhingsten fra Glendalough

Beitrag von Pirxorbit am So 22 Jul 2018, 11:42

Hi Kurt,
es ist ja ein Wahnsinn mit welchem Tempo Du hier losgelegt hast. Alle Achtung und das in diesem Sommer. Ich war vor 2 Wochen in Roskilde im Museum... Das Schiff ist eine Wucht. Eine Menge Teilchen die zu bauen sind. Ich bin gespannt wie es weiter geht, und guck natürlich weiter zu... Jetzt etwas angestachelt, selbst in die Füsse zu kommen, dank dafür Very Happy

LG Steffan
Pirxorbit
Pirxorbit
Superkleber
Superkleber


Nach oben Nach unten

Havhingsten fra Glendalough - Seite 3 Empty Re: Havhingsten fra Glendalough

Beitrag von Falco 2014 am Sa 28 Jul 2018, 18:34

Ein bisschen weiter im Bericht:

@ Wolle, es sind doch keine 70, ich hatte nicht genau geschaut, bis wohin sie gehen. Es sind 46, die aber alle verziert, wenn auch nicht so, wie auf der Original-Havhingsten.

@ Uwe, das ist natürlich ein dickes Lob. Ich werde mich bemühen, dem einigermaßen gerecht zu werden.

@ Danke Frank, freut mich, wenn du weiter dabei bist.

@Pruys, ich kannte dieses Video in der Tat noch nicht. Waren sehr aufschlussreiche Details dabei, die mir helfen, weiter zu bauen. Danke

@ Steffan, schön, dass du wieder dabei bist. Habe gesehen, dass sich bei deinem Schiff auch etwas tut. Ich denke, ich kann davon nur profitieren. Bin gespannt, wie du es angehen lässt. Ich würde schon jetzt einige Sachen anders machen.

Zuerst habe ich die Seitenspannten komplett angebracht. Wie schon gesagt, stimmen die Verzierungen nicht mit dem Original überein. Wird halt meine spezielle Havhingsten, da wird es - schon jetzt klar - noch mehr Abweichungen geben.

Havhingsten fra Glendalough - Seite 3 Dsc01423

Wenn ich es nochmal machen könnte, würde ich zuerst die Planken und dann die Seitenspannten anbringen. Ich hatte gedacht, die Spannten gäben dem Rumpf mehr Stabilität, was auch stimmt. Der Nachteil ist allerdings, dass bei kleinsten Abweichungen die Planken nicht genau aufsitzen. Das bedeutete, die Spanten immer wieder nacharbeiten zu müssen. Anders herum wäre es einfacher und - wahrscheinlich - genauer gewesen.

Dann die achte und neunte Plankenreihe angebracht, wobei die Plankenstärke mitschiffs größer (1,2mm) ist als zu den Enden hin (1mm - 0,8mm).

Havhingsten fra Glendalough - Seite 3 Dsc01424

Dann das Kielschwein eingeklebt.
Als "Druckmittel" ein Kilogewicht aus dem Tauchgürtel genommen

Havhingsten fra Glendalough - Seite 3 Dsc01425

Überquellender Leim ließ sich manchmal nicht vermeiden. Wenn ich ihn nicht direkt mit Lappen und Wasser beseitigen konnte, wird der hinterher mit wasserbasierender Ölfarbe überdeckt, was aussieht, als sei es Birkenpech.

Obwohl es letztendlich nicht mehr zu sehen sein wird, habe ich das Kielschwein noch wie bei Original befestigt und gesichert.

Havhingsten fra Glendalough - Seite 3 Dsc01426

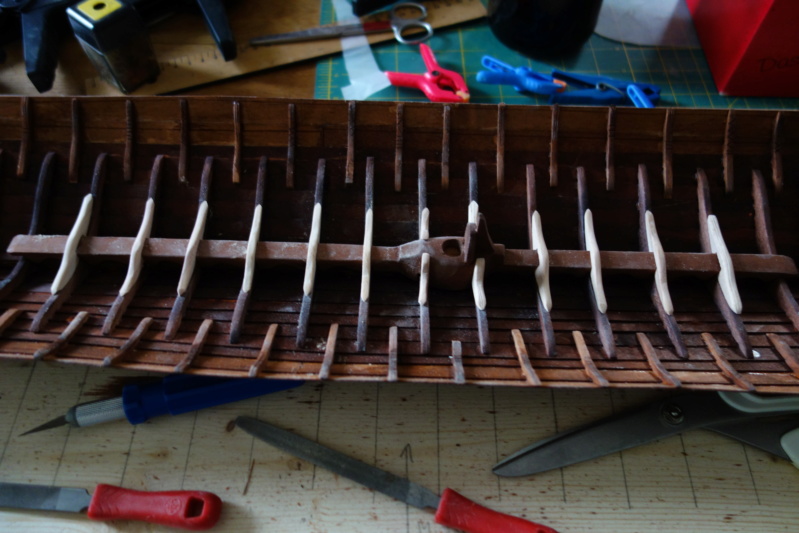

Mal ein Blick von oben:

Havhingsten fra Glendalough - Seite 3 Dsc01427

Nach dem Beizen und Festkleben dann noch genagelt. Ich habe ja eine kleine Kiste mit rostigen Nägeln, die ich schon beim Gokstadschiff verwendet hatte.

Havhingsten fra Glendalough - Seite 3 Dsc01428


die dunklen Flecke sind noch nicht getrocknete Beize, wird sich noch farblich ändern.

Havhingsten fra Glendalough - Seite 3 Dsc01429

Jetziger Stand also so:

Havhingsten fra Glendalough - Seite 3 Dsc01430

dann noch den Bugspant ausgesägt, um beim Weiterbau den Winkel stabil zu halten

Havhingsten fra Glendalough - Seite 3 Dsc01431

Als nächstes kommt dann der erste Stringer dran.

Bis dahin

LG
Kurt
Falco 2014
Falco 2014
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Havhingsten fra Glendalough - Seite 3 Empty Re: Havhingsten fra Glendalough

Beitrag von Der Boss am Sa 28 Jul 2018, 18:42

Moin Kurt

affraid ganz großes Kino.

Sieht großartig aus.
Der Boss
Der Boss
Superkleber
Superkleber


Nach oben Nach unten

Havhingsten fra Glendalough - Seite 3 Empty Re: Havhingsten fra Glendalough

Beitrag von Lützower am Sa 28 Jul 2018, 18:57

Hallo Kurt,

so ein Wikingerschiff ist doch wesentlich komplizierter als ein Laie wie ich sich vorstellt. Respekt! Cool
Lützower
Lützower
Forenurgestein
Forenurgestein


Nach oben Nach unten

Havhingsten fra Glendalough - Seite 3 Empty Re: Havhingsten fra Glendalough

Beitrag von Falco 2014 am Mi 01 Aug 2018, 13:00

Danke Wolle, Hans- Werner, leider wird auch der Bau jetzt etwas komplizierter.

Ich verwende ja meist Holz, das ich schon irgendwo habe, manchmal Reste in der Garage o.ä.
Für den Stringer wollte ich einen Holzstab von einer abgefeuerten Silvesterrakete nehmen. Meine Frau sammelt die und benutzt sie als "Blumenstöcke".
Also abgeschliffen und im Planschbecken meiner Tochter gewässert. Dann mit dem Bügeleisen vorgebogen und am Rumpf befestigt.

Havhingsten fra Glendalough - Seite 3 Dsc01433

Nach dem Trocknen dann auf der Innenseite die entsprechenden Aussparungen für die Seitenspannten und Wrangen angezeichnet und rausgefeilt.

Havhingsten fra Glendalough - Seite 3 Dsc01434

Das dauerte schon ein Weilchen, da die Seitenspannten leider - fast - alle unterschiedlich stark geworden sind. Würde ich beim nächsten Mal darauf achten, sie alle gleich dick zu machen.

Havhingsten fra Glendalough - Seite 3 Dsc01435

Da der "Raketenstab" aber nicht quadratisch bleiben konnte, noch mit Skalpell und Feilen in eine entsprechende Form gebracht.

Havhingsten fra Glendalough - Seite 3 Dsc01436

Dann eingebaut, vorher die Enden angewinkelt, um die Verlängerung zum Heck und Bug anzubringen

Havhingsten fra Glendalough - Seite 3 Dsc01437

Nach dem Beizen:

Havhingsten fra Glendalough - Seite 3 Dsc01438

Beim testweisen Einlegen eines der Bodenbretter dann die unangenehme Überraschung.
Der Stringer ist zwar auf der siebten Planke angebracht, allerdings stärker geworden als beabsichtigt, obwohl er schon an einer Stelle beim Schleifen gebrochen war. Das hätte bedeutet, dass die Bodenbretter bis an den oberen Rand der achten Planke langen, viel zu hoch.
Im ersten Moment hatte ich mir überlegt, doch ein wenig zu mogeln und dann alles andere auch etwas höher zu machen.
Dann aber dazu entschlossen, den Stringer dünner zu machen. Der war allerdings schon gut verklebt.
Also Versuch mit dem Skalpell gestartet, ob da was zu machen sei.

Dann - etliche Zeit und drei abgebrochene Skalpellklingen später - doch den gewünschten Effekt erzielt.

Havhingsten fra Glendalough - Seite 3 Dsc01439

Gesäubert:

Havhingsten fra Glendalough - Seite 3 Dsc01440

Der Stringer war jetzt nicht mehr schön glatt geschliffen wie vorher, aber nach dem Beizen sah er eigentlich viel natürlicher aus, nämlich wie mit der Axt bearbeitet, wie in echt ja auch gemacht worden war.

Havhingsten fra Glendalough - Seite 3 Dsc01441

Beim Gegenüberliegenden werde ich jetzt allerdings von Beginn an darauf achten, nicht zu hoch zu kommen.

Bis dahin

LG
Kurt
Falco 2014
Falco 2014
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Havhingsten fra Glendalough - Seite 3 Empty Re: Havhingsten fra Glendalough

Beitrag von Lützower am Mi 01 Aug 2018, 13:47

Eine Frage, Kurt,

wird die Bordwand noch höher?
Lützower
Lützower
Forenurgestein
Forenurgestein


Nach oben Nach unten

Havhingsten fra Glendalough - Seite 3 Empty Re: Havhingsten fra Glendalough

Beitrag von Der Boss am Mi 01 Aug 2018, 15:06

Moin Kurt

Ne Menge Holz, ne Menge Arbeit. Cool
Der Boss
Der Boss
Superkleber
Superkleber


Nach oben Nach unten

Havhingsten fra Glendalough - Seite 3 Empty Re: Havhingsten fra Glendalough

Beitrag von Pirxorbit am Mi 01 Aug 2018, 16:56

Hallo Kurt,
der Balken hat es in sich... kann sein das Du die Kerben für die Decksbalken oben weg gelassen hast? Die Balken könnte man natürlich auch weglassen oder zwischen die Stringer kleben. Aber wenn Du sie oben auflegst kommt das Deck wieder höher. Baust Du das Deck geschlossen oder machst Du die Luken zum öffnen?

Dein Tempo beim Bau ist ja atemberaubend.... Very Happy

LG Steffan


Pirxorbit
Pirxorbit
Superkleber
Superkleber


Nach oben Nach unten

Havhingsten fra Glendalough - Seite 3 Empty Re: Havhingsten fra Glendalough

Beitrag von Falco 2014 am Mi 01 Aug 2018, 21:24

@ Hans-Werner, ja da kommen noch drei Plankengänge drauf. Das, was man bis jetzt sieht, sind die Planken bis zum Abschluss der Duchten (die Sitzbänke).

@ Stimmt, Wolle, eine Menge Holz und auch eine Masse Schiff.

@ Steffan, ich habe im Moment auch ziemlich viel Zeit zur Verfügung und - einmal begonnen - Lust weiter zu machen.

Soweit ich das sehe, bzw., was ich aus den Fotos, die ich gemacht habe und die auch in dem oben erwähnten Buch zu sehen sind, gibt es in dem unterersten Stringer keine Aussparungen für die Decksbalken. Die Aussparungen sind eher in den Decksbalken selbst. Dadurch kommt man in der Tat um die Stärke der Bodenbretter höher, da der Balken dann praktisch mit den Bodenbrettern abschließt. Die Auflage der Balken hat nur die Stärke der Bodenbretter. Hast du da andere Informationen oder Fotos?

Ich werde das Deck zum größten Teil geschlossen bauen, allerdings einige Stellen offen lassen, um die Wrangen oder das Kielschwein sehen zu können. Theoretisch könnte man auch alle - bis auf die jeweils äußeren - Bodenbretter zum Abnehmen beweglich halten. Allerdings werden später dann die z.T. Zinnfiguren auf dem Deck verstiftet werden und es muss daher an diesen stellen fest sein. Aber bis dahin wird noch viel Zeit vergehen.

Bis dahin

LG
Kurt
Falco 2014
Falco 2014
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Havhingsten fra Glendalough - Seite 3 Empty Re: Havhingsten fra Glendalough

Beitrag von Gesponserte Inhalte


Gesponserte Inhalte


Nach oben Nach unten

Seite 3 von 12 Zurück  1, 2, 3, 4 ... 10, 11, 12  Weiter

Nach oben



Befugnisse in diesem Forum
Sie können in diesem Forum nicht antworten
