Diesellok V320 / Spur1

Seite 1 von 2 1, 2  Weiter

Nach unten

Diesellok V320 / Spur1 Empty Diesellok V320 / Spur1

Beitrag von mpapenzin96 am Sa 29 Dez 2018, 19:16

Hallo zusammen,

habe heute die Spur1 V320 von Modellbau Kollegen v8maschine übernommen.

Da mein Bauzug so gut wie fertig ist, brauchte ich noch eine Lok. Es sollte die V320 sein.
Durch einen Zufall war es mir möglich die Lok zu erwerben.

Bilder werden Folgen.

Hier schon mal eins.

Diesellok V320 / Spur1 V320_r10

Gruß
Manuel


Zuletzt von Jörg am So 30 Dez 2018, 12:56 bearbeitet; insgesamt 2-mal bearbeitet (Grund : Titel präzisiert)
mpapenzin96
mpapenzin96
Mitglied
Mitglied


Nach oben Nach unten

Diesellok V320 / Spur1 Empty Re: Diesellok V320 / Spur1

Beitrag von mpapenzin96 am Mo 07 Jan 2019, 19:08

Moin,

hier noch ein paar Bilder vom Erbauer.



Zuletzt von Jörg am Mo 07 Jan 2019, 19:27 bearbeitet; insgesamt 1-mal bearbeitet (Grund : Bildgröße auf 800px reduziert!)
mpapenzin96
mpapenzin96
Mitglied
Mitglied


Nach oben Nach unten

Diesellok V320 / Spur1 Empty Re: Diesellok V320 / Spur1

Beitrag von mpapenzin96 am Mo 07 Jan 2019, 19:11







Zuletzt von Jörg am Mo 07 Jan 2019, 19:28 bearbeitet; insgesamt 1-mal bearbeitet (Grund : Bilder auf 800px gesetzt!)
mpapenzin96
mpapenzin96
Mitglied
Mitglied


Nach oben Nach unten

Diesellok V320 / Spur1 Empty Re: Diesellok V320 / Spur1

Beitrag von mpapenzin96 am Mo 07 Jan 2019, 19:13

Und hier habe ich angefangen weiter zu bauen. Aufnahme für die Puffer und Kupplung.





Zuletzt von Jörg am Mo 07 Jan 2019, 19:30 bearbeitet; insgesamt 1-mal bearbeitet (Grund : Bilder auf 800px gesetzt!)
mpapenzin96
mpapenzin96
Mitglied
Mitglied


Nach oben Nach unten

Diesellok V320 / Spur1 Empty Re: Diesellok V320 / Spur1

Beitrag von Jörg am Mo 07 Jan 2019, 19:24

Bitte die forenübliche Bildgröße von max. 800px Breite einhalten!

https://www.der-lustige-modellbauer.com/t26146p25-bilder-einstellen-anderung#759979

Gruß - Jörg -
Jörg
Jörg
Moderator
Moderator


Nach oben Nach unten

Diesellok V320 / Spur1 Empty Re: Diesellok V320 / Spur1

Beitrag von v8maschine am Mo 07 Jan 2019, 19:28

ah...das macht einen massiven Eindruck. Cool  Ich hoffe die Schäden am Gehäuse stellen keine große Hürde da
v8maschine
v8maschine
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Diesellok V320 / Spur1 Empty Re: Diesellok V320 / Spur1

Beitrag von mpapenzin96 am Di 08 Jan 2019, 12:37

Jörg schrieb:Bitte die forenübliche Bildgröße von max. 800px Breite einhalten!

https://www.der-lustige-modellbauer.com/t26146p25-bilder-einstellen-anderung#759979

Gruß - Jörg -

Hallo Jörg,

ich werde das es berücksichtigen. Sorry

Gruß
Manuel
mpapenzin96
mpapenzin96
Mitglied
Mitglied


Nach oben Nach unten

Diesellok V320 / Spur1 Empty Re: Diesellok V320 / Spur1

Beitrag von mpapenzin96 am Di 08 Jan 2019, 12:39

v8maschine schrieb:ah...das macht einen massiven Eindruck. Cool  Ich hoffe die Schäden am Gehäuse stellen keine große Hürde da

Hallo Ingo,

es geht so. Es sind viele Feinheiten defekt. Das bekommt man aber wieder hin.

Gruß
Manuel
mpapenzin96
mpapenzin96
Mitglied
Mitglied


Nach oben Nach unten

Diesellok V320 / Spur1 Empty Re: Diesellok V320 / Spur1

Beitrag von doc_raven1000 am Mi 09 Jan 2019, 13:53

Hallo Manuel,
die Lok sieht doch schon ganz gut aus, mal gespannt wie du sie vollendest. Einen Daumen
doc_raven1000
doc_raven1000
Allesleser
Allesleser


Nach oben Nach unten

Diesellok V320 / Spur1 Empty Re: Diesellok V320 / Spur1

Beitrag von mpapenzin96 am So 13 Jan 2019, 16:09

Moin,

ich habe ein bisschen weiter gebaut. Aufnahmen für die Püffer. Es muss noch alles verschliefen werden. Aber es wird.

Diesellok V320 / Spur1 Img_2012

Diesellok V320 / Spur1 Img_2013

Diesellok V320 / Spur1 Img_2014

Gruß
Manuel


Zuletzt von Glufamichel am So 13 Jan 2019, 16:13 bearbeitet; insgesamt 1-mal bearbeitet (Grund : Fehlende Leerzeilen zwischen den Bildern eingefügt. Gruss Uwe)
mpapenzin96
mpapenzin96
Mitglied
Mitglied


Nach oben Nach unten

Diesellok V320 / Spur1 Empty Re: Diesellok V320 / Spur1

Beitrag von mpapenzin96 am So 27 Jan 2019, 16:40

Moin,

habe am Wochenende ein bischen weiter gebaut.



Dachaufbauten

Diesellok V320 / Spur1 Img_2017

Diesellok V320 / Spur1 Img_2018

Dachfenster, sind aber noch nicht festverbaut

Diesellok V320 / Spur1 Img_2019

Stirn Lampe

Diesellok V320 / Spur1 Img_2020

Bei der Lok habe ich mich entschiebd richtige Lüfter einzu bauen. Bohrungen für die Lüfter.

Langsam wird es was. Kommt Zeit kommt Rat. Smiliekette 3

Gruß Manuel
mpapenzin96
mpapenzin96
Mitglied
Mitglied


Nach oben Nach unten

Diesellok V320 / Spur1 Empty Re: Diesellok V320 / Spur1

Beitrag von v8maschine am Mo 28 Jan 2019, 05:04

Hallo Manuel,
die Kleinteile des Dach´s sehen gut. Aber Kleinteile halten auf...
Was für Lüfter willst du einbauen? Apropos Lüfter...ich fand kürzlich in meinem Fundus Dampfentwickler mit Lüfter speziel um den Abgas einer Diesellok zu imitieren, die wollte ich mit einbauen. ich mach mal Foto heute Abend.
v8maschine
v8maschine
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Diesellok V320 / Spur1 Empty Re: Diesellok V320 / Spur1

Beitrag von mpapenzin96 am Mo 28 Jan 2019, 08:15

Moin Ingo,

ja sie halten auf aber das sind die feinheiten. Auf das bild von dir bin ich gespannt.

Gruß
Manuel
mpapenzin96
mpapenzin96
Mitglied
Mitglied


Nach oben Nach unten

Diesellok V320 / Spur1 Empty Re: Diesellok V320 / Spur1

Beitrag von v8maschine am Mo 28 Jan 2019, 19:34

so versprochen ist...
Betriebsspannung 12V

Diesellok V320 / Spur1 20190112

Diesellok V320 / Spur1 20190114

Diesellok V320 / Spur1 20190113

Diesellok V320 / Spur1 20190115
v8maschine
v8maschine
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Diesellok V320 / Spur1 Empty Re: Diesellok V320 / Spur1

Beitrag von mpapenzin96 am Mo 04 Feb 2019, 17:01

Hallo zusammen,

ich habe am Wochenende ein wenig weiter gebaut. Das mit den Lüftern war garnicht so einfach aber schaut selber.

Diesellok V320 / Spur1 Img_2022

Das ist ein CPU Lüfter 12V

Diesellok V320 / Spur1 Img_2023

Hier ohne den Rahmen.

Diesellok V320 / Spur1 Img_2024

und jetzt eingebaut.

Diesellok V320 / Spur1 Img_2025

Funktions Test.

Diesellok V320 / Spur1 Img_2026

und hier mit der Abdeckung. Sie muss noch bearbeitet werden.

Gruß
Manuel
mpapenzin96
mpapenzin96
Mitglied
Mitglied


Nach oben Nach unten

Diesellok V320 / Spur1 Empty Re: Diesellok V320 / Spur1

Beitrag von Glufamichel am Mo 04 Feb 2019, 17:21

Das Innenleben wird so bestimmt nicht einstauben können, Manuel. Das ist schon ein Trumm von Diesellok in Spur 1 2 Daumen
Glufamichel
Glufamichel
Moderator
Moderator


Nach oben Nach unten

Diesellok V320 / Spur1 Empty Re: Diesellok V320 / Spur1

Beitrag von mpapenzin96 am Mo 25 März 2019, 17:59

Hallo zusammen,

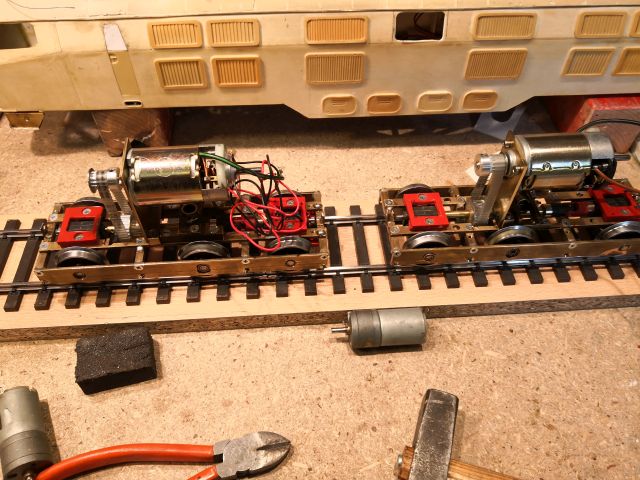

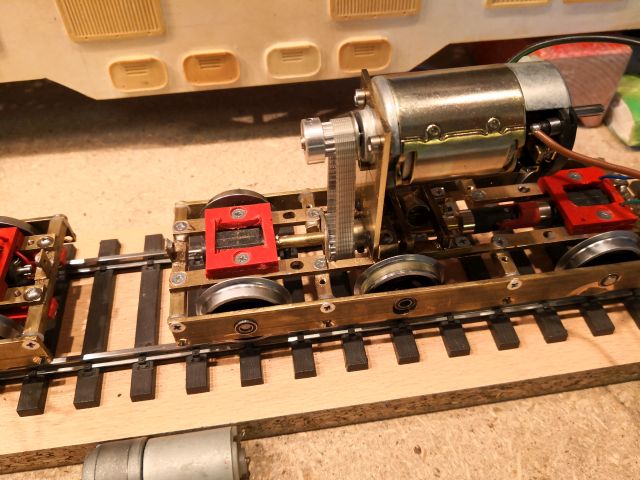

ich habe ein bisschen weiter gebaut und habe mich an die Fahrwerke gemacht. Es sind Fahrwerke von der BR 218 von Märklin verbaut worden (4 Stück). Die Achse in der Mitte hat kein Antrieb bekommen. Sie ist in der Höhe beweglich eingebaut worden. Ich habe mich für einen Zahnriemen Antrieb entschieden. Die beiden E-Motoren sind Bühler 12 Volt.
Der erste Probelauf war schon nicht schlecht. Es fehlt noch die feine Abstimmung.

Diesellok V320 / Spur1 Img_2027

Diesellok V320 / Spur1 Img_2028

Diesellok V320 / Spur1 Img_2029

Gruß
Manuel Winker Hello
mpapenzin96
mpapenzin96
Mitglied
Mitglied


Nach oben Nach unten

Diesellok V320 / Spur1 Empty Re: Diesellok V320 / Spur1

Beitrag von Frank Kelle am Mo 25 März 2019, 18:18

Hmmmm... rein zum Zuschauen her würde ich sagen, daß Du den Motor zur Sicherheit nach hinten hin abstützen solltest. Selbst wenn das Messingblech stabil ist, hätte ich kein gutes Gefühl wenn die Maschine unter Last fährt..
Frank Kelle
Frank Kelle
Admin
Admin


Nach oben Nach unten

Diesellok V320 / Spur1 Empty Re: Diesellok V320 / Spur1

Beitrag von ullie46 am Mo 25 März 2019, 22:13

Hallo Manuel,

sehr schöne Arbeiten. Bin zwar selbst nicht bei den Eisenbahnen unterwegs, aber trotzdem macht es Freude auch mal hier reinzuschauen.
In diesem Zusammenhang eine Frage: Woher beziehst Du die Zahnriemen?

Gruß Ulrich
ullie46
ullie46
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Diesellok V320 / Spur1 Empty Re: Diesellok V320 / Spur1

Beitrag von maxl am Di 26 März 2019, 09:22

Diese Baustelle gefällt mir sehr, Manuel! Die Puffer, die Lüfter, der Antrieb, die Metallarbeiten - eine Fülle von überzeugenden Einzellösungen. Ich bin sehr gespannt, wie es weitergeht... Gruß Michael (maxl)
maxl
maxl
Teilefinder
Teilefinder


Nach oben Nach unten

Diesellok V320 / Spur1 Empty Re: Diesellok V320 / Spur1

Beitrag von mpapenzin96 am So 04 Aug 2019, 12:33

Hallo zusammen,

ich in der zwischen Zeit ein wenig weiter gebaut. Es wurden die Motoren verkabelt und ein ESU XL 4.0 Decoder eingebaut. Sound gibt es auch. Aber schaut euch die Bilder an. Stellprobe auf der Drescheibe und erste Probefahrt.

Gruß
Manuel

Diesellok V320 / Spur1 Img-2018

Diesellok V320 / Spur1 Img-2017

Diesellok V320 / Spur1 Img-2016
mpapenzin96
mpapenzin96
Mitglied
Mitglied


Nach oben Nach unten

Diesellok V320 / Spur1 Empty Re: Diesellok V320 / Spur1

Beitrag von mpapenzin96 am So 04 Aug 2019, 12:33

Diesellok V320 / Spur1 Img-2019
mpapenzin96
mpapenzin96
Mitglied
Mitglied


Nach oben Nach unten

Diesellok V320 / Spur1 Empty Re: Diesellok V320 / Spur1

Beitrag von mpapenzin96 am So 04 Aug 2019, 12:39

Die V320 - 001 bei der Probefahrt.  Winker 3



Schönes Wochenende.

Ich werde dann mal weiter Bauen

Gruß
Manuel Smiliekette 3 Smiliekette 3


Zuletzt von Frank Kelle am So 04 Aug 2019, 20:22 bearbeitet; insgesamt 1-mal bearbeitet (Grund : Link korrigiert, Frank - Admin)
mpapenzin96
mpapenzin96
Mitglied
Mitglied


Nach oben Nach unten

Diesellok V320 / Spur1 Empty Re: Diesellok V320 / Spur1

Beitrag von Glufamichel am So 04 Aug 2019, 13:59

Hallo Manuel,

wie verhält sich die Lok mit dem Riemenantrieb beim auslaufen? Könnte mir vorstellen, dass die 320 sehr schnell zum stehen kommt.
Glufamichel
Glufamichel
Moderator
Moderator


Nach oben Nach unten

Diesellok V320 / Spur1 Empty Re: Diesellok V320 / Spur1

Beitrag von mpapenzin96 am So 04 Aug 2019, 14:28

ullie46 schrieb:Hallo Manuel,

sehr schöne Arbeiten. Bin zwar selbst nicht bei den Eisenbahnen unterwegs, aber trotzdem macht es Freude auch mal hier reinzuschauen.
In diesem Zusammenhang eine Frage: Woher beziehst Du die Zahnriemen?

Gruß  Ulrich

Hallo Ulrich,

die Zahnriemen habe ich bei Mädler bekommen

Code:
https://www.maedler.de/product/1643/zahnriemenraeder-zahnriemen-und-zubehoer


Gruß
Manuel


Zuletzt von Glufamichel am So 04 Aug 2019, 15:42 bearbeitet; insgesamt 1-mal bearbeitet (Grund : Direktlink codiert. Uwe)
mpapenzin96
mpapenzin96
Mitglied
Mitglied


Nach oben Nach unten
