Artesania Latina Werkzeugbox

Beitrag von Straßenbahner am Mi 17 Mai 2017, 02:17

Habe mir von Artesania Latina die Bausätze für die Werkzeugbox und den Farb-Organizer gekauft.
Da ich die kleinen Modelle am Küchentisch bastle, habe mich entschlossen die dazu benötigten Werkzeuge und Kleinteile in dieser Werkzeugbox unterzubringen.
Somit hoffe ich dass dann alles schnell griffbereit vorhanden ist und lässt sich dann wieder schnell aufräumen.
So sehen die beiden Bausätze aus.
Die Werkzeugbox

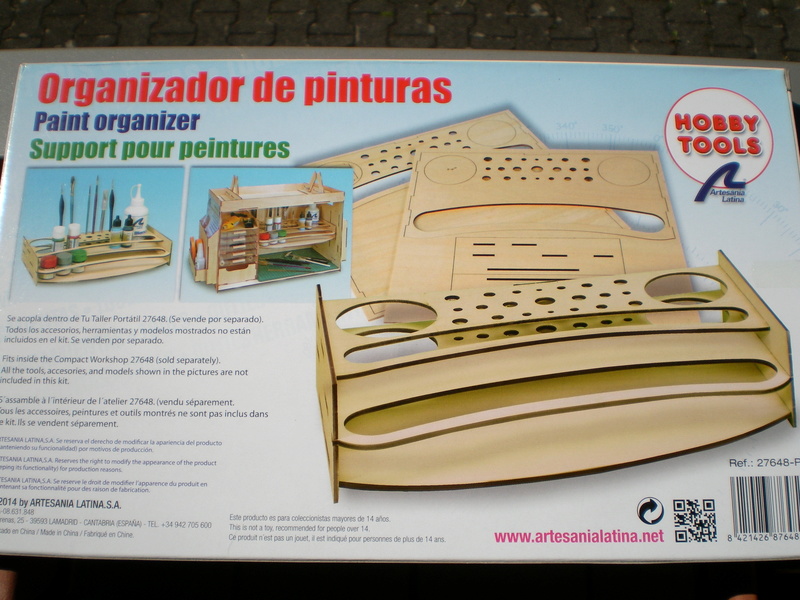

und der Farb-Organizer



Die Bauteile sind aus sehr gutem sauber verarbeiteten Sperrholz, die Kunststoffkästchen für Kleinteile, mit der Bauanleitung in Folie verpackt.

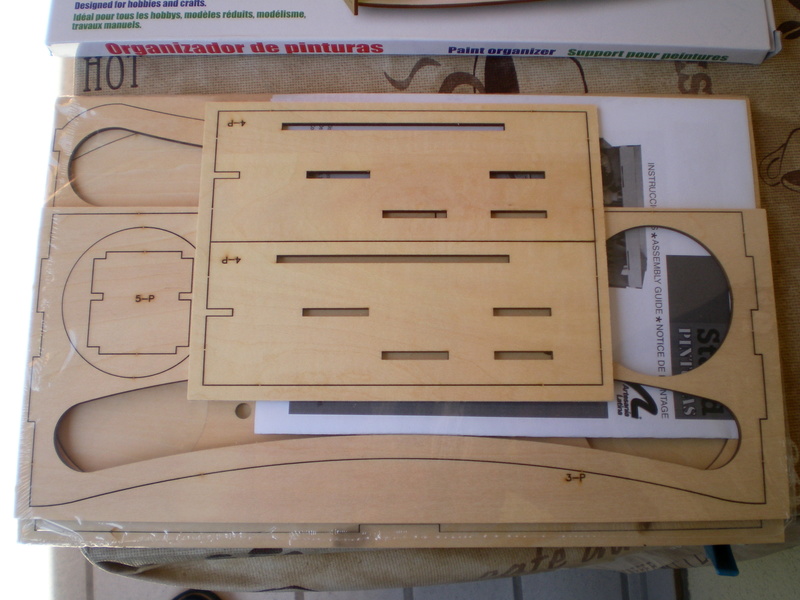

Das sind dann die gelästerten Holzbauteile von der Werkzeugbox die noch aus den Rahmen herausgetrennt werden müssen.



Dazu die Bauanleitung, die Bauteile sind alle beschriftet.





Nach dem ich dann die Bauteile von den Rahmen herausgetrennt hatte, wurde die Box nur mal zu Probe zusammengesteckt, um zu sehen, ob auch alles gut passt.



Na der erste Teil sieht doch schon ganz gut aus, also erstmal alles zusammenkleben.
So das war es für Heute, werde noch von dem Zusammenbau berichten, da ich noch ein paar Ergänzungen vorhabe.

Gruß Helmut Winker 2


Zuletzt von John-H. am Mi 17 Mai 2017, 18:16 bearbeitet; insgesamt 1-mal bearbeitet (Grund : Überschrift angepasst!)
avatar
Straßenbahner
Lupenbesitzer
Lupenbesitzer

Laune : meist heiter

Nach oben Nach unten

Re: Artesania Latina Werkzeugbox

Beitrag von Straßenbahner am Mi 17 Mai 2017, 17:51

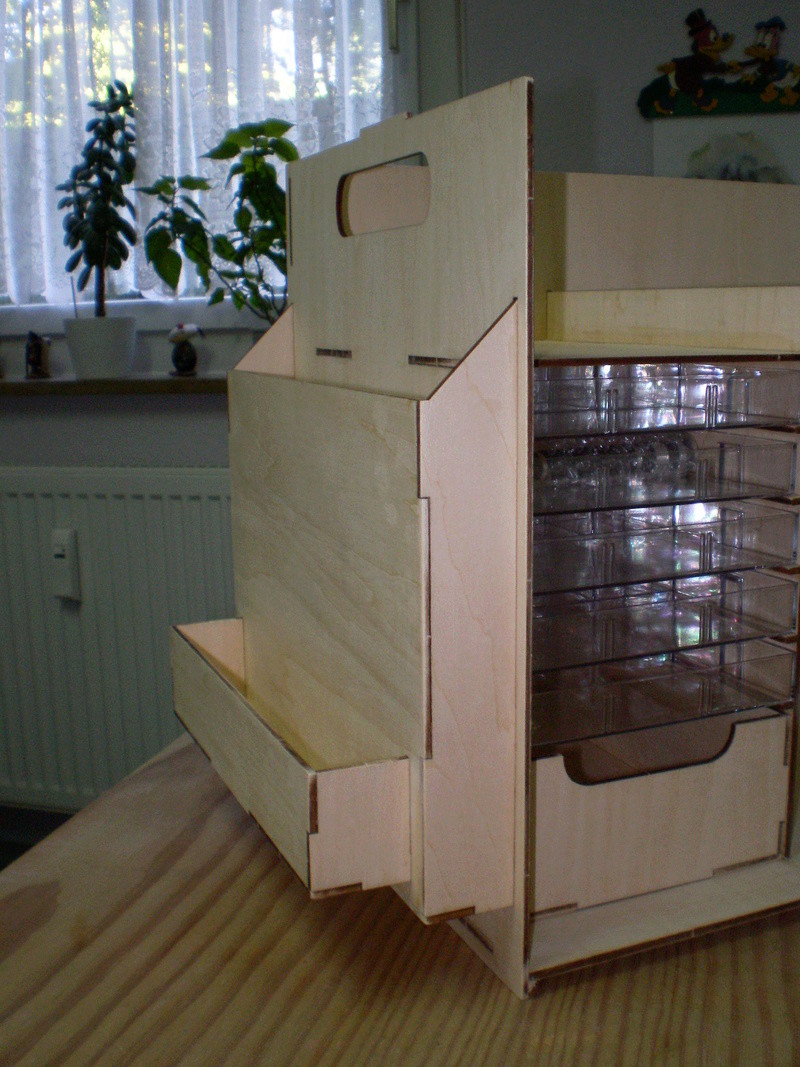

So sieht nun die Werkzeugbox mit den seitlichen Zusatzfächern nach dem Zusammenkleben aus.







Damit die Klebeverbindungen stabiler sind, habe ich noch in den Eckverbindungen eine 4 x 4 Dreiecksleiste geklebt.

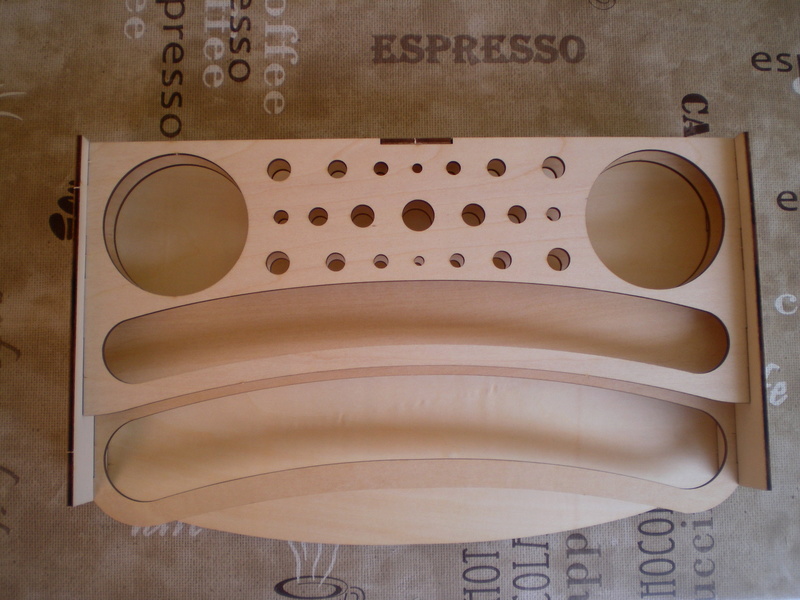

Dann noch den Farb-Organizer zusammengebaut der sehr gut in die Werkzeugbox passt, die Führungsleisten sind ja bereits bei dem Boxbausatz vorgesehen.





Unter dem Farb-Organizer habe ich mir noch zwei Schubfächer aus meinen Sperrholzresten angefertigt.





Dazu noch den Boxaufsatz, aus der Vierkantleiste müssten noch die Griffe für die Kunststofffächer angefertigt werden, aber das gefällt mir nicht, ich werde etwas anderes verwenden.





Jetzt werde ich mir noch eine Frontplatte anfertigen, damit die Schubfächer beim Transport nicht herausrutschen können.
Habe mir auch dazu ein Motiv ausgesucht, bin schon gespannt wie das dann aussieht wenn es fertig ist. Baubericht folgt.

Gruß Helmut Winker 2
avatar
Straßenbahner
Lupenbesitzer
Lupenbesitzer

Laune : meist heiter

Nach oben Nach unten

Re: Artesania Latina Werkzeugbox

Beitrag von maxl am Mi 17 Mai 2017, 18:00

Das wird ein schickes Teil, Helmut! So könnte man glatt auf Reisen gehen und im Hotelzimmer heimlich seinem Hobby frönen... Gruß Michael (maxl)
avatar
maxl
Lupenbesitzer
Lupenbesitzer

Laune : fast immer ausgeglichen und geduldig

Nach oben Nach unten

Re: Artesania Latina Werkzeugbox

Beitrag von John-H. am Mi 17 Mai 2017, 18:18

Hallo Helmut, das ist eine tolle Toolbar,
ich bin auf deine Modifikationen gespannt. Very Happy

P.S. Ich habe die Überschrift angepasst.
avatar
John-H.
Co - Admin
Co - Admin

Laune : Kommt drauf an, aber meist heiter!

Nach oben Nach unten

Re: Artesania Latina Werkzeugbox

Beitrag von Straßenbahner am Mi 17 Mai 2017, 23:27

maxl schrieb:So könnte man glatt auf Reisen gehen und im Hotelzimmer heimlich seinem Hobby frönen...
Na Michael, jetzt aber!!!! Urlaub ist zum Erholen und für schöpferische Pausen notwendig. Wink
Aber bei schönen Wetter so wie Heute kann man die Box auf den Balkon oder auf die Terrasse mitnehmen, ja das wäre was.
Wenn es dann nichts wird, kann man es immer noch als Grillanzünder verwenden. Essen 1

John-H schrieb:ich bin auf deine Modifikationen gespannt.
Na ja da must Du noch ein wenig warten, aber ich bin da am arbeiten,  Pfeffer  ist etwas umfangreicher.

Gruß Helmut Winker 2
avatar
Straßenbahner
Lupenbesitzer
Lupenbesitzer

Laune : meist heiter

Nach oben Nach unten

Re: Artesania Latina Werkzeugbox

Beitrag von JesusBelzheim am Do 18 Mai 2017, 06:43

Ein schönes Teil Helmut, würde mir auch gefallen Bravo

Nur der Preis nicht so ganz scratch
avatar
JesusBelzheim
Moderator
Moderator

Laune : Gut

Nach oben Nach unten

Re: Artesania Latina Werkzeugbox

Beitrag von Straßenbahner am Di 30 Mai 2017, 01:25

JesusBelzheim schrieb:Ein schönes Teil Helmut, würde mir auch gefallen  Bravo
Nur der Preis nicht so ganz  scratch

Hallo  Peter, sicher der Preis ist etwas hoch, aber es gibt es schon ab 40.- € mit Versandkosten, ohne Farb-Organizer.
In der Bucht kann man beides zusammen ab und zu noch günstiger bekommen.
Man(n) könnte es auch selber anfertigen, aber so war es der einfachere und bequemere Weg, somit auch schneller fertig.  Wink  Naja, .... bis auf meine zusätzlichen Eigenbauten.  scratch
Nun geht es etwas weiter, habe mir für die Frontplatte ein Motiv ausgesucht, soll ja ein bisschen Wohnlich aussehen.  shocked   nicht so nach Bastelkram. Pfeffer
So und jetzt zu dem Motiv, Papier-Vorlage aufgeklebt, die Durchbrüche ein wenig vorgebohrt und die ersten Sägeerfolge.  sunny



Das das etwas länger mit der Anfertigung dauert, habe ich ja John schon darauf hingewiesen.
Also bitte etwas Geduld, Fortsetzung folgt.

Gruß Helmut Winker 2
avatar
Straßenbahner
Lupenbesitzer
Lupenbesitzer

Laune : meist heiter

Nach oben Nach unten

Re: Artesania Latina Werkzeugbox

Beitrag von Straßenbahner am Di 06 Jun 2017, 16:12

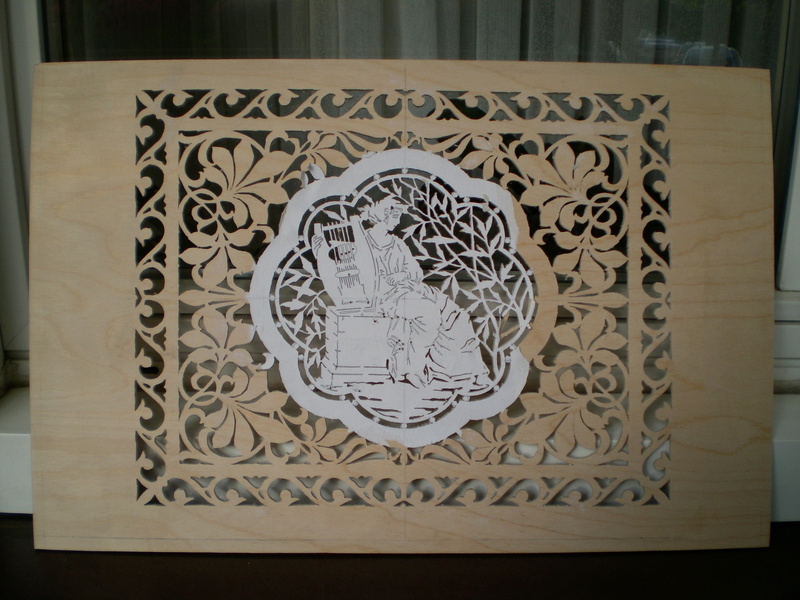

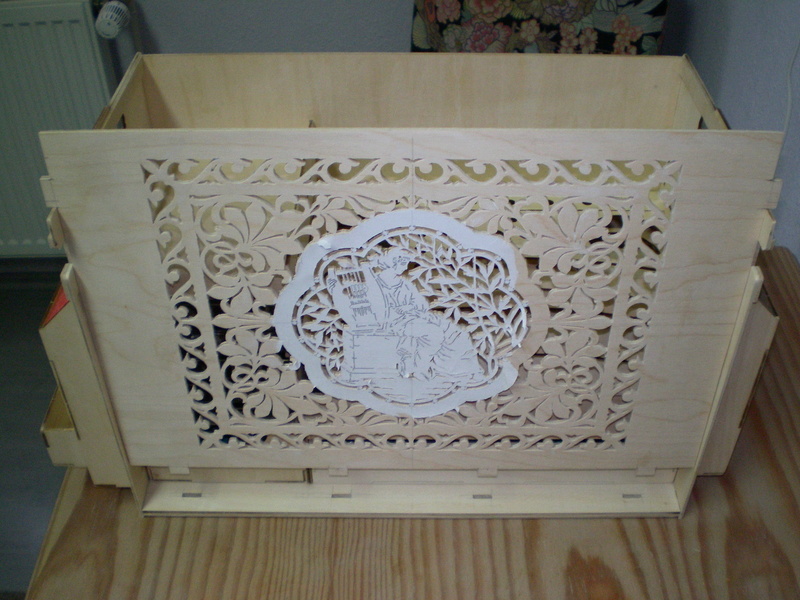

So sieht die Frontplatte schon aus, fehlen nur noch die Feinarbeiten in der Mitte und am Rand.



Die Verriegelungszapfen mit den Löchern sind auch schon ausgesägt.



So sieht es dann aus, wenn die Frontplatte mit der Box verriegelt ist.



So von oben gesehen, der Farb-Organizer muss noch ein wenig angepasst werden, warum der vorne so eine Rundung am Bodenbrett hat, ist mir unklar.



Die Box mit dem Aufsatz.



Jetzt sind noch die Griffe und Griffmulden an den Schubfächer zu machen. Bei den Kunststofffächern werde ich jedoch Kunststoffwinkelprofil nehmen.
Na ja, das Motiv in der Frontplatte muss auch noch ausgesägt werden.

Gruß Helmut Winker 2
avatar
Straßenbahner
Lupenbesitzer
Lupenbesitzer

Laune : meist heiter

Nach oben Nach unten

Re: Artesania Latina Werkzeugbox

Beitrag von Feuerwehr am Di 06 Jun 2017, 16:38

Wie immer
Einfach toll
Du bist immer für eine Überraschung gut
Mfg Günther
avatar
Feuerwehr
Modellbau-Experte
Modellbau-Experte

Laune : wie soll es einen Rentner schon gehen

Nach oben Nach unten

Re: Artesania Latina Werkzeugbox

Beitrag von Frank Kelle am Di 06 Jun 2017, 16:49

K L A S S E !

Mich irritieren nur etwas die "Laschen" unten, irgendwie hätte ich Bedenken, daß die mir wegbrechen..
avatar
Frank Kelle
Admin
Admin

Laune : Wieder besser

Nach oben Nach unten

Re: Artesania Latina Werkzeugbox

Beitrag von Straßenbahner am Di 06 Jun 2017, 23:22

Vielen Dank für Euer Lob.

@Frank: Die Laschen sind fest, die Frontplatte ist aus 4 mm Birkensperrholz. Was aber heikel ist, sind in der Mitte die kleinen Blätter, aber die vertagen aber auch etwas Druck.
            Na ich werde sehen, wie sich das im alltäglichem Einsatz bewährt.

Gruß Helmut Winker 2
avatar
Straßenbahner
Lupenbesitzer
Lupenbesitzer

Laune : meist heiter

Nach oben Nach unten

Re: Artesania Latina Werkzeugbox

Beitrag von JesusBelzheim am Mi 07 Jun 2017, 06:43

Das sieht wirklich klasse aus Helmut, Respekt Bravo
avatar
JesusBelzheim
Moderator
Moderator

Laune : Gut

Nach oben Nach unten

Re: Artesania Latina Werkzeugbox

Beitrag von Straßenbahner am Mo 12 Jun 2017, 18:01

Hallo Peter vielen Dank für Dein Lob.  Freundschaft

Aber, jetzt habe ich den Sperrholzgau gezogen!!!! Suspect
Habe mir ja für den Schluss die Figur zum Aussägen aufgehoben, und dann kam die Katastrophe!!!!  affraid
Genau bei dem Kopf von der Figur und der Leier (Lyra) ist ein Ast und dort fehlt zum Teil die mittlere Sperrholzschicht!!! Massstab
Meine Begeisterung kennt keine Grenzen. Wütend Auahahn Alles soweit fertig und dann der Rückschlag!!!! Kotzen 2
Ein paar Makro-Bilder von dem Mist. shocked









Dass dann bei den feinen Teilen das Holz herausbricht, wenn die mittlere Schicht fehlt, ist schon klar.
Habe die Löcher bei der mittleren Schicht jetzt mit Sperrholzteilen aufgefüllt und verleimt, es fehlten Teile mit einer Länge von 2 cm und 2,5 cm Breite.
Das Sperrholz ist von außen im einwandfreiem Zustand, dass dann in der mittleren Schicht so ein Mist auftaucht ist mir ein Rätsel.  Alter Mann
Habe das schon bei einfachen Pappelsperrholz Äste gehabt, aber bei Birkensperrholz eigentlich nicht, wird die Qualität jetzt auch dort bescheiden?  scratch
Jetzt habe ich mir erstmal einen Kaffee gebraut, dann mal in aller Ruhe nachdenken wie ich den Schaden noch ausbessern kann.  Kaffeetrinker 2
Habe da schon eine Idee, mal sehen was daraus wird, notfalls auf ein Neues, aber dabei das Lächeln nicht vergessen.  sunny

Gruß Helmut Winker 2
avatar
Straßenbahner
Lupenbesitzer
Lupenbesitzer

Laune : meist heiter

Nach oben Nach unten

Re: Artesania Latina Werkzeugbox

Beitrag von John-H. am Mo 12 Jun 2017, 18:39

Au man Helmut, da würde ich einen gewaltigen Strahl.... Kotzen 2
bleibt zu hoffen das du es repariert bekommst! Very Happy
avatar
John-H.
Co - Admin
Co - Admin

Laune : Kommt drauf an, aber meist heiter!

Nach oben Nach unten

Re: Artesania Latina Werkzeugbox

Beitrag von Jörg am Mo 12 Jun 2017, 19:04

Solche - noch dazu unverschuldeten! - Rückschläge sind ärgerlich ... shocked

Wünsche Dir viel Erfolg beim "Ausbessern, Helmut! Freundschaft

Mehr oder weniger große Fehlstellen im Sperrholz sind gar nicht mal so selten;
oft "findet" man sie bei der Verarbeitung noch nicht mal.
Manchmal hilft das Durchleuchten mit einer starken Lampe beim rechtzeitigen Aufspüren
von Fehlstellen und ähnlichen versteckten Makeln im Sperrholz ...

Gruß - Jörg - Wink
avatar
Jörg
Moderator
Moderator


Nach oben Nach unten

Re: Artesania Latina Werkzeugbox

Beitrag von Frank Kelle am Mo 12 Jun 2017, 20:59

Sch... das tut allein schon weh, das SO zu sehen..
Bin gespannt, was der Kaffee erreicht hat an Ideen...
avatar
Frank Kelle
Admin
Admin

Laune : Wieder besser

Nach oben Nach unten

Re: Artesania Latina Werkzeugbox

Beitrag von Straßenbahner am Mi 14 Jun 2017, 01:58

Hallo John, Jörg und Frank danke für Euer Mitgefühl.  Freundschaft
Der erste Versuch sieht schon erfreulich aus, aber etwas mühevoll.
Der Bericht dazu wird es etwas dauern, aber ich werde davon berichten.

Gruß Helmut Winker 2
avatar
Straßenbahner
Lupenbesitzer
Lupenbesitzer

Laune : meist heiter

Nach oben Nach unten

Re: Artesania Latina Werkzeugbox

Beitrag von JesusBelzheim am Mi 14 Jun 2017, 02:45

Das hört sich auf jeden Fall wieder hoffnungsvoll an Helmut Bravo
Und Ich drücke schon mal ein paar Daumen 2 Daumen 2 Daumen 2 Daumen 2 Daumen 2 Daumen 2 Daumen Wink
avatar
JesusBelzheim
Moderator
Moderator

Laune : Gut

Nach oben Nach unten

Re: Artesania Latina Werkzeugbox

Beitrag von Straßenbahner am Sa 08 Jul 2017, 01:08

Hallo Peter das Daumen drücken hat doch nicht ganz geholfen, aber ich kam zu einer guten Lösung, meine ich jedenfalls.
Nach genauer Untersuchung von der Figur fehlte die mittlere Schicht im oberen Teil komplett.
Also habe ich mich dazu entschieden den mittleren Teil herauszusägen und durch ein neues Teil zu ergänzen.
So sieht die Frontplatte nach dem entfernten Mittelteil aus.



Dann neues Mittelteil anfertigen



dann in die Frontplatte einpassen



Jetzt sind noch ein paar Feinarbeiten an der Frontplatte notwendig, aber das ganze ist wieder stabil.

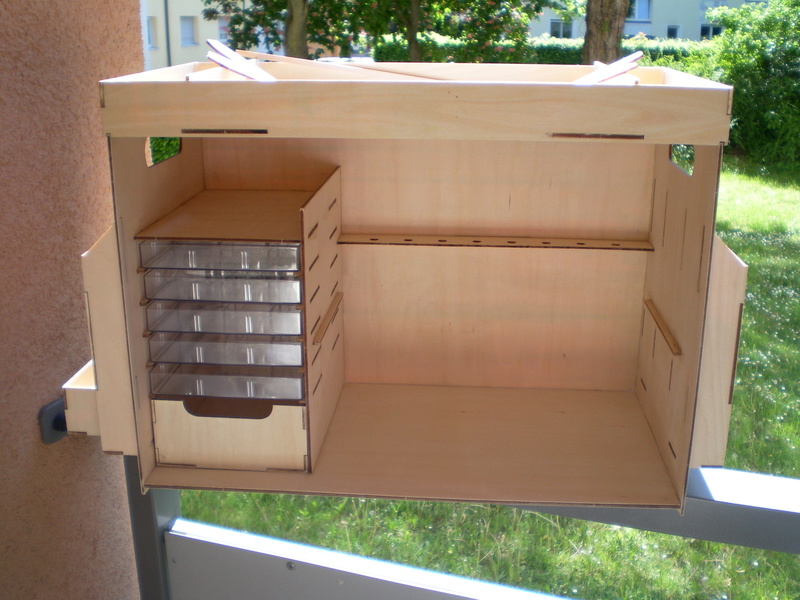

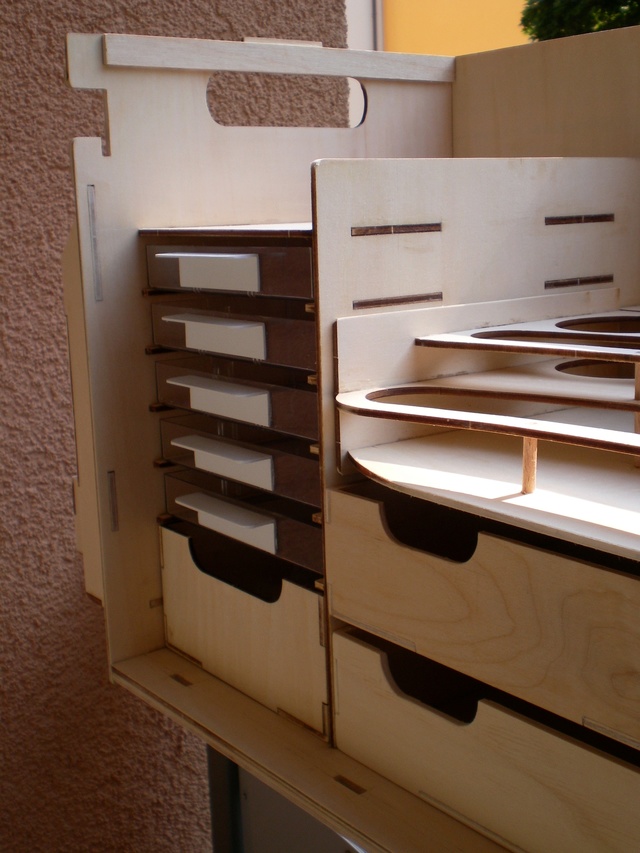

So sieht jetzt der innere Teil mit den zusätzlichen Schubfächer aus.
Durch die beiden zusätzlichen 4 mm schmalen Leisten oberhalb der Griffmulden lässt sich die Box besser anheben, die Seitenwände sind nur aus 3 mm Sperrholz.
Bei den Farb-Organizer habe ich noch Rundstäbchen zur Stabilität in den dünnen Brettchen eingefügt, denn die schmalen Brettchen lassen sich zu sehr durchbiegen.



Die Kunststoffschubfächer haben von mir auch Kunststoffgriffe aus einem Winkelprofil erhalten, ist auch besser zum Greifen als die vorgegebenen Holzgriffe aus dem Vierkantholz.
Die Griffe habe ich mit 2-K-Epoxidkleber auf den Schubfächern befestigt, vorher die Klebeflächen leicht anschleifen.

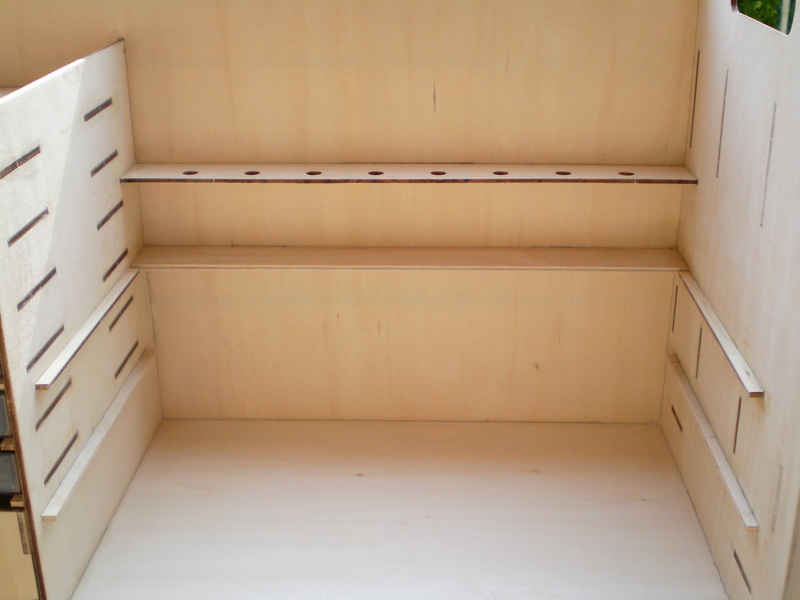

Für das 2. Schubfach habe ich noch zusätzlich  Führungsleisten eingebaut. Auch unterhalb von der hinteren Steckleiste habe ich noch zusätzlich ein schmales Brettchen zur Begrenzung eingebaut, damit der Schubkasten durch herabhängende Teile nicht blockiert wird.



Die beiden Montagehilfen für das obere Montagekästchen lassen sich beliebig einstellen oder bei Nichtbedarf zusammenklappen.





Jetzt muss die Box noch gesäubert und mit mattem Klarlack gestrichen werden.
Ob man den Farb-Organizer tatsächlich braucht muss jeder selber wissen.
Man kann ja auch dort ein selbstgebautes Schubfach einsetzen, die Führungsleisten für den Schub sind ja bereits im Bausatz von der Box enthalten.
Ob es so bleibt wie ich Euch den von mir erweiterten Bausatz vorgestellt habe, wird die Praxis zeigen.
Die Frontplatte muss ja nicht so aufwändig ausgesägt werden, kann mir da auch ein schönes Fotoposter von einem Modell oder einer Figur vorstellen.
Die Box wurde von Frauen auch als Bastelbox für Schmuck, Strickwaren und sonstige Bastelarbeiten verwendet, ...... also Vorsicht ist geboten!!! Embarassed

Eigentlich ist der Baubericht fertig, kann unter fertige Bauberichte verschoben werden, vom endgültigen Zustand kann ich ja auch dort noch Bilder einfügen.

Gruß Helmut Winker 2
avatar
Straßenbahner
Lupenbesitzer
Lupenbesitzer

Laune : meist heiter

Nach oben Nach unten

Re: Artesania Latina Werkzeugbox

Beitrag von JesusBelzheim am Sa 08 Jul 2017, 04:28

Ich finde nicht daß das Daumen drücken nicht geholfen hat Helmut
Das Ergebnis gibt mir ja recht Wink Cool Bravo
avatar
JesusBelzheim
Moderator
Moderator

Laune : Gut

Nach oben Nach unten

Re: Artesania Latina Werkzeugbox

Beitrag von SibirianTiger am Sa 08 Jul 2017, 07:15

Das is ja mal ne coole Idee Helmut, ne Tool Box als Bausatz. die Verkleidung is auch herrlich......mir kommt da grad ne Idee.... Nimmst du auch Aufträge an, wegen der Frontplatte, nur anderes Motiv?
avatar
SibirianTiger
Forenurgestein
Forenurgestein

Laune : Verteidigerin des wahren Blödsinns

Nach oben Nach unten

Re: Artesania Latina Werkzeugbox

Beitrag von John-H. am Sa 08 Jul 2017, 09:26

Das ist eine ganz feine Box geworden Helmut,
deine Modifikationen ergeben einen absoluten Sinn! Bravo

Ein Unterforum "fertige Bauberichte" gibt es hier nicht! Wink
avatar
John-H.
Co - Admin
Co - Admin

Laune : Kommt drauf an, aber meist heiter!

Nach oben Nach unten

Re: Artesania Latina Werkzeugbox

Beitrag von Frank Kelle am Sa 08 Jul 2017, 10:38

Meine Herren, allein schon die Frontplatte ist ein Kunstobjekt - BRAVO!!!

Und die Kiste selber - die Idee ist gut und praktisch, muss man einfach zugeben.
avatar
Frank Kelle
Admin
Admin

Laune : Wieder besser

Nach oben Nach unten

Re: Artesania Latina Werkzeugbox

Beitrag von Straßenbahner am Mo 10 Jul 2017, 15:45

Ist ja super, wenn Euch der Baubericht von der Werkzeugbox gefallen hat.
Durch die Frontplatte wird der Zugriff und Einblick verwehrt. Somit hält sie die neugierigen Spähangriffe von Kleinkindern und Stubentigern ab.
So bleibt manches Bastelmaterial unbeschädigt erhalten.

@ Peter, Du hast schon Recht mit dem Daumendrücken, dacht halt am Anfang ich könnte mehr retten.  Willkommen

John schrieb:
Ein Unterforum "fertige Bauberichte" gibt es hier nicht!  Wink
Ohhh ... jetzt wo Du es sagst fällt es mir auch auf .... liegt wohl an der Wärme, ja wer lesen kann  study  ist manchmal im Vorteil. Embarassed

@ Bianca, muss ich mal nachdenken. scratch

@ Frank, die geschlossene Box kann man(n) auch mal in der Wohnung stehen lassen, niemand vermutet dass das eine Werkzeugbox ist.
   Auch die Stubentiger haben somit keinen Zugriff. Katze

Gruß Helmut Winker 2
avatar
Straßenbahner
Lupenbesitzer
Lupenbesitzer

Laune : meist heiter

Nach oben Nach unten

Re: Artesania Latina Werkzeugbox

Beitrag von maxl am Mo 10 Jul 2017, 17:19

Hallo Helmut - mir geht immer wieder durch den Kopf, ob du die wunderbare Laubsägearbeit für den Alltagseinsatz in irgendeiner Form verstärken und damit besser schützen kannst - etwa durch eine direkt dahintergesetzte Plexiglasscheibe...? Es wäre zu schade, wenn diese dekorative Frontplatte versehentlich eingedrückt werden sollte! Ansonsten: Meine Gratulation! Schönes Teil! Gruß Michael (maxl)
avatar
maxl
Lupenbesitzer
Lupenbesitzer

Laune : fast immer ausgeglichen und geduldig

Nach oben Nach unten

Seite 1 von 2 1, 2  Weiter

Vorheriges Thema anzeigen Nächstes Thema anzeigen Nach oben



Befugnisse in diesem Forum
Sie können in diesem Forum nicht antworten
