BAE Bahnhof Sieber-Nord, M1:45
Von meiner gewohnten Bauweise ausschließlich aus Holz weiche ich dieses mal ab.
Den Bahnhof bekam OOK zum Geburtstag und den baue ich jetzt mal in "Mischbauweise"
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00210](https://i.servimg.com/u/f86/15/06/69/03/dsc00210.jpg)
Eigentlich ist es ein Kartonmodell, aber ich möchte nicht die Wände uferlos verstärken, ..............
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00211](https://i.servimg.com/u/f86/15/06/69/03/dsc00211.jpg)
....................... sondern auf 3mm Sperrholz kleben .................
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00212](https://i.servimg.com/u/f86/15/06/69/03/dsc00212.jpg)
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00213](https://i.servimg.com/u/f86/15/06/69/03/dsc00213.jpg)
............. und dann ausschneiden - mit der Dekupiersäge, der Laubsäge und dann schleifen.
Das Originalgebäude steht in Hasselfelde, ich werde es aber nicht so bauen.

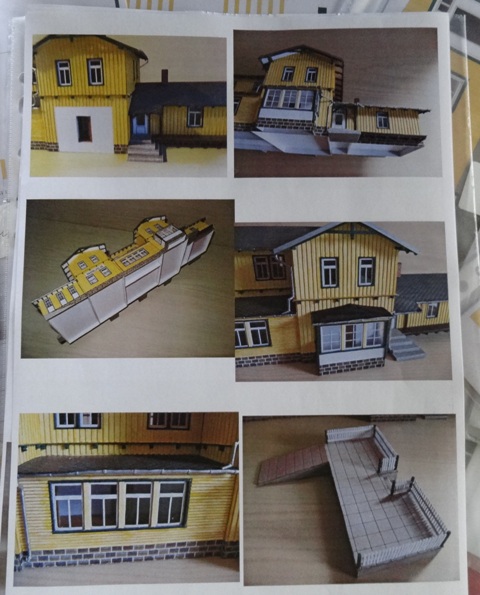

Hier noch Bilder der Baubogen und Bilder aus der Bauanleitung.
Das Kartonmodell hat keine Klebelaschen, sondern die Bauteile sollen immer 2-3 fach aufgedoppelt werden.
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00216](https://i.servimg.com/u/f86/15/06/69/03/dsc00216.jpg)
Das sind die "zutaten"
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00215](https://i.servimg.com/u/f86/15/06/69/03/dsc00215.jpg)
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00214](https://i.servimg.com/u/f86/15/06/69/03/dsc00214.jpg)
Auch die Zimmer könnte man einrichten.
Ob der Güterschuppen dran gebaut wird, stellt sich noch raus.
Ich habe mit dem als Fingerübung mal angefangen.
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00217](https://i.servimg.com/u/f86/15/06/69/03/dsc00217.jpg)
Das Fachwerk wird 3fach verstärkt und mit dem Skalpell ausgeschnitten.
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00218](https://i.servimg.com/u/f86/15/06/69/03/dsc00218.jpg)
Die Fenster des Schuppens sind neueren Datums. Da kommt eine Schuppentür rein.
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00219](https://i.servimg.com/u/f86/15/06/69/03/dsc00219.jpg)
Das Fachwerk ist komplett gestrichen - schon wegen der "Blitzer" der Schnittkanten notwendig.
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00220](https://i.servimg.com/u/f86/15/06/69/03/dsc00220.jpg)
Die Deckbretter - auch 3fach verstärkt - müssen einzeln ausgeschnitten, Kanten bemalt und dann aufgeklebt werden.
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00221](https://i.servimg.com/u/f86/15/06/69/03/dsc00221.jpg)
Vom aussehen nicht schlecht.
Den Bahnhof bekam OOK zum Geburtstag und den baue ich jetzt mal in "Mischbauweise"
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00210](https://i.servimg.com/u/f86/15/06/69/03/dsc00210.jpg)
Eigentlich ist es ein Kartonmodell, aber ich möchte nicht die Wände uferlos verstärken, ..............
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00211](https://i.servimg.com/u/f86/15/06/69/03/dsc00211.jpg)
....................... sondern auf 3mm Sperrholz kleben .................
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00212](https://i.servimg.com/u/f86/15/06/69/03/dsc00212.jpg)
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00213](https://i.servimg.com/u/f86/15/06/69/03/dsc00213.jpg)
............. und dann ausschneiden - mit der Dekupiersäge, der Laubsäge und dann schleifen.
Das Originalgebäude steht in Hasselfelde, ich werde es aber nicht so bauen.
Hier noch Bilder der Baubogen und Bilder aus der Bauanleitung.
Das Kartonmodell hat keine Klebelaschen, sondern die Bauteile sollen immer 2-3 fach aufgedoppelt werden.
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00216](https://i.servimg.com/u/f86/15/06/69/03/dsc00216.jpg)
Das sind die "zutaten"
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00215](https://i.servimg.com/u/f86/15/06/69/03/dsc00215.jpg)
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00214](https://i.servimg.com/u/f86/15/06/69/03/dsc00214.jpg)
Auch die Zimmer könnte man einrichten.
Ob der Güterschuppen dran gebaut wird, stellt sich noch raus.
Ich habe mit dem als Fingerübung mal angefangen.
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00217](https://i.servimg.com/u/f86/15/06/69/03/dsc00217.jpg)
Das Fachwerk wird 3fach verstärkt und mit dem Skalpell ausgeschnitten.
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00218](https://i.servimg.com/u/f86/15/06/69/03/dsc00218.jpg)
Die Fenster des Schuppens sind neueren Datums. Da kommt eine Schuppentür rein.
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00219](https://i.servimg.com/u/f86/15/06/69/03/dsc00219.jpg)
Das Fachwerk ist komplett gestrichen - schon wegen der "Blitzer" der Schnittkanten notwendig.
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00220](https://i.servimg.com/u/f86/15/06/69/03/dsc00220.jpg)
Die Deckbretter - auch 3fach verstärkt - müssen einzeln ausgeschnitten, Kanten bemalt und dann aufgeklebt werden.
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00221](https://i.servimg.com/u/f86/15/06/69/03/dsc00221.jpg)
Vom aussehen nicht schlecht.
didl- Alleskleber
Re: BAE Bahnhof Sieber-Nord, M1:45
Servus Dieter,
ein schöner Bahnhof, ich habe ihn sogar in natura gesehen. Auf jeden Fall ist der Anfang gemacht.
Der Schuppen passt doch prima, ich würde ihn hinzufügen. Weiterhin viel Bauerfolg.
Gruß Dietmar
ein schöner Bahnhof, ich habe ihn sogar in natura gesehen. Auf jeden Fall ist der Anfang gemacht.
Der Schuppen passt doch prima, ich würde ihn hinzufügen. Weiterhin viel Bauerfolg.
Gruß Dietmar
Bastlerfuzzy- Lupenbesitzer
Re: BAE Bahnhof Sieber-Nord, M1:45
Hallo Dieter,
das sieht wieder nach einem interessanten Projekt aus, ich schaue dir gerne zu.
Viele Grüße und ein frohes Osterfest
Dieter
das sieht wieder nach einem interessanten Projekt aus, ich schaue dir gerne zu.
Viele Grüße und ein frohes Osterfest
Dieter
didibuch- Detailliebhaber
Re: BAE Bahnhof Sieber-Nord, M1:45
...dich brauch ich ja garnicht zu loben, lieber Dieter,
du weißt ja wie ich dein modellbauerisches Können und
deine Arbeiten bewundere.
einfach klasse mein Lieber....
Dir und Deinem Anhang wünsche ich noch ein wunderschönes
Osterfest
und schicke Euch liebe Grüße
aus dem Moselland
Ossi und Marlene
du weißt ja wie ich dein modellbauerisches Können und
deine Arbeiten bewundere.
einfach klasse mein Lieber....
Dir und Deinem Anhang wünsche ich noch ein wunderschönes
Osterfest
und schicke Euch liebe Grüße
aus dem Moselland
Ossi und Marlene
![Very Happy](/users/2612/37/33/33/smiles/650269930.png)
![Very Happy](/users/2612/37/33/33/smiles/650269930.png)
Figurbetont- Allesleser
Re: BAE Bahnhof Sieber-Nord, M1:45
Hallo Dieter,
das ist wieder ein schönes Projekt zu Ostern, bin schon gespannt was Du daraus zauberst.
Wünsche Dir und Deiner Familie ein schönes Osterfest.
Gruß Helmut
das ist wieder ein schönes Projekt zu Ostern, bin schon gespannt was Du daraus zauberst.
Wünsche Dir und Deiner Familie ein schönes Osterfest.
Gruß Helmut
Zuletzt von Straßenbahner am So 27 März 2016, 18:54 bearbeitet; insgesamt 1-mal bearbeitet (Grund : Text)
Straßenbahner- Alleskleber
Re: BAE Bahnhof Sieber-Nord, M1:45
Danke für die Ostergrüße.
Ich hoffe die Feiertage haben auch Euch genügend Zeit zum Modellbau gelassen.
Ich habe mal das Gehäuse fertiggemacht.
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00229](https://i.servimg.com/u/f86/15/06/69/03/dsc00229.jpg)
Zuerst das Fenster und die Tür aus verdoppelten Papierteilen gebaut.
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00228](https://i.servimg.com/u/f86/15/06/69/03/dsc00228.jpg)
Dann die Schuppentür aus meinem Holzleistenfundus gebaut .......
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00227](https://i.servimg.com/u/f86/15/06/69/03/dsc00227.jpg)
.................... und gestrichen.
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00222](https://i.servimg.com/u/f86/15/06/69/03/dsc00222.jpg)
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00224](https://i.servimg.com/u/f86/15/06/69/03/dsc00224.jpg)
Die Schuppentür ist auch prov. eingebaut.
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00223](https://i.servimg.com/u/f86/15/06/69/03/dsc00223.jpg)
Türklinken noch anbauen.
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00225](https://i.servimg.com/u/f86/15/06/69/03/dsc00225.jpg)
Der vordere Dachsparren. Das Papierstück aufgeklebt auf 3mm Sperrholz und ausgesägt.
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00226](https://i.servimg.com/u/f86/15/06/69/03/dsc00226.jpg)
Die ganzen Teile werden genauso verbaut.
Danach alles grün gestrichen.
Ich hoffe die Feiertage haben auch Euch genügend Zeit zum Modellbau gelassen.
Ich habe mal das Gehäuse fertiggemacht.
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00229](https://i.servimg.com/u/f86/15/06/69/03/dsc00229.jpg)
Zuerst das Fenster und die Tür aus verdoppelten Papierteilen gebaut.
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00228](https://i.servimg.com/u/f86/15/06/69/03/dsc00228.jpg)
Dann die Schuppentür aus meinem Holzleistenfundus gebaut .......
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00227](https://i.servimg.com/u/f86/15/06/69/03/dsc00227.jpg)
.................... und gestrichen.
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00222](https://i.servimg.com/u/f86/15/06/69/03/dsc00222.jpg)
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00224](https://i.servimg.com/u/f86/15/06/69/03/dsc00224.jpg)
Die Schuppentür ist auch prov. eingebaut.
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00223](https://i.servimg.com/u/f86/15/06/69/03/dsc00223.jpg)
Türklinken noch anbauen.
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00225](https://i.servimg.com/u/f86/15/06/69/03/dsc00225.jpg)
Der vordere Dachsparren. Das Papierstück aufgeklebt auf 3mm Sperrholz und ausgesägt.
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00226](https://i.servimg.com/u/f86/15/06/69/03/dsc00226.jpg)
Die ganzen Teile werden genauso verbaut.
Danach alles grün gestrichen.
didl- Alleskleber
Re: BAE Bahnhof Sieber-Nord, M1:45
Es ist immer wieder faszinierend deine Bauprojekte miterleben zu dürfen.
![Beifall](/users/2612/37/33/33/smiles/157551.gif)
Sigmund- Lupenbesitzer
Re: BAE Bahnhof Sieber-Nord, M1:45
Siegmund Danke, genauso interessant sind Deine Projekte - mit Deinen Bau Ideen zur Problemlösung (die man sich ja merkt).
Der Schuppen ist fast fertig.
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00310](https://i.servimg.com/u/f86/15/06/69/03/dsc00310.jpg)
Die Pfetten habe ich auf eine Leiste 3x4 geklebt und mit der Laubsäge ausgesägt.
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00312](https://i.servimg.com/u/f86/15/06/69/03/dsc00312.jpg)
Dann alles auf das Dach geklebt, ..............
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00311](https://i.servimg.com/u/f86/15/06/69/03/dsc00311.jpg)
..................... lackiert und schon .....................
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00314](https://i.servimg.com/u/f86/15/06/69/03/dsc00314.jpg)
.................. fertig.
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00315](https://i.servimg.com/u/f86/15/06/69/03/dsc00315.jpg)
Auf der Modelbahn wird der Bau sehr wahrscheinlich das Versorgungsgebäude für den "Hochharzexpress"
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00316](https://i.servimg.com/u/f86/15/06/69/03/dsc00316.jpg)
Nur noch die Dächer mit Teerpappe decken und die Windbretter anbringen. Ach ja - und die Treppe.
Der Schuppen ist fast fertig.
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00310](https://i.servimg.com/u/f86/15/06/69/03/dsc00310.jpg)
Die Pfetten habe ich auf eine Leiste 3x4 geklebt und mit der Laubsäge ausgesägt.
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00312](https://i.servimg.com/u/f86/15/06/69/03/dsc00312.jpg)
Dann alles auf das Dach geklebt, ..............
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00311](https://i.servimg.com/u/f86/15/06/69/03/dsc00311.jpg)
..................... lackiert und schon .....................
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00314](https://i.servimg.com/u/f86/15/06/69/03/dsc00314.jpg)
.................. fertig.
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00315](https://i.servimg.com/u/f86/15/06/69/03/dsc00315.jpg)
Auf der Modelbahn wird der Bau sehr wahrscheinlich das Versorgungsgebäude für den "Hochharzexpress"
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00316](https://i.servimg.com/u/f86/15/06/69/03/dsc00316.jpg)
Nur noch die Dächer mit Teerpappe decken und die Windbretter anbringen. Ach ja - und die Treppe.
didl- Alleskleber
Re: BAE Bahnhof Sieber-Nord, M1:45
Hallo Dieter
wie gewohnt -wieder ein tolles Projekt -
klar das ich das wieder weiter verfolgen muss ...
mfG
Jürgen(S)
wie gewohnt -wieder ein tolles Projekt -
klar das ich das wieder weiter verfolgen muss ...
mfG
Jürgen(S)
Jürgen(S)- Forenbotschafter
Re: BAE Bahnhof Sieber-Nord, M1:45
So, Danke für Eure Kommentare ![Willkommen](/users/2612/37/33/33/smiles/220478.gif)
Ich hab zwischenzeitlich weitergebaut ohne was einzustellen. War im letzten halben Jahr mit "med. Sachen beschäftigt", aber jetzt sollte alles im Lot sein.
Hier ein paar Bilder vom Aufbau:
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00213](https://i.servimg.com/u/f35/15/06/69/03/dsc00213.jpg)
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00211](https://i.servimg.com/u/f35/15/06/69/03/dsc00211.jpg)
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00210](https://i.servimg.com/u/f35/15/06/69/03/dsc00210.jpg)
Mit meinem neuen Schleifgerät geht das Gehrungsschleifen super einfach und es passt alles.
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00214](https://i.servimg.com/u/f35/15/06/69/03/dsc00214.jpg)
Die Wand habe ich später abgetrennt. Generell hat mir das "Kartonmodell" im Zusammenbau Probleme bereitet.
![BAE Bahnhof Sieber-Nord, M1:45 Img_0010](https://i.servimg.com/u/f35/15/06/69/03/img_0010.jpg)
Vorne musste ich dann noch eine Tür einbauen.
![Willkommen](/users/2612/37/33/33/smiles/220478.gif)
Ich hab zwischenzeitlich weitergebaut ohne was einzustellen. War im letzten halben Jahr mit "med. Sachen beschäftigt", aber jetzt sollte alles im Lot sein.
Hier ein paar Bilder vom Aufbau:
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00213](https://i.servimg.com/u/f35/15/06/69/03/dsc00213.jpg)
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00211](https://i.servimg.com/u/f35/15/06/69/03/dsc00211.jpg)
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00210](https://i.servimg.com/u/f35/15/06/69/03/dsc00210.jpg)
Mit meinem neuen Schleifgerät geht das Gehrungsschleifen super einfach und es passt alles.
![BAE Bahnhof Sieber-Nord, M1:45 Dsc00214](https://i.servimg.com/u/f35/15/06/69/03/dsc00214.jpg)
Die Wand habe ich später abgetrennt. Generell hat mir das "Kartonmodell" im Zusammenbau Probleme bereitet.
![BAE Bahnhof Sieber-Nord, M1:45 Img_0010](https://i.servimg.com/u/f35/15/06/69/03/img_0010.jpg)
Vorne musste ich dann noch eine Tür einbauen.
didl- Alleskleber
Re: BAE Bahnhof Sieber-Nord, M1:45
Das Obergeschoss mit dem Dach bildet eine Einheit. Um das wiederholt genau aufsetzen zu können,
![BAE Bahnhof Sieber-Nord, M1:45 Img_0012](https://i.servimg.com/u/f35/15/06/69/03/img_0012.jpg)
habe ich angeschrägte Zentrierleisten eingeklebt.
![BAE Bahnhof Sieber-Nord, M1:45 Img_0013](https://i.servimg.com/u/f35/15/06/69/03/img_0013.jpg)
In die "Schießscharten" werden die Zierpfetten eingesetzt. Die haben dadurch einen guten Halt.
![BAE Bahnhof Sieber-Nord, M1:45 Img_0014](https://i.servimg.com/u/f35/15/06/69/03/img_0014.jpg)
An dieser Seite sollte der Schuppen angebaut werden. Da kommt ein kleiner Anbau hin und davor noch ein Fenster, damit der
Beamte die Einfahrt im Bahnhof beobachten kann.
![BAE Bahnhof Sieber-Nord, M1:45 Img_0117](https://i.servimg.com/u/f35/15/06/69/03/img_0117.jpg)
Hier ist das seitliche Fenster eingebaut und die Tür vom Mittelbau.
![BAE Bahnhof Sieber-Nord, M1:45 Img_0116](https://i.servimg.com/u/f35/15/06/69/03/img_0116.jpg)
![BAE Bahnhof Sieber-Nord, M1:45 Img_0115](https://i.servimg.com/u/f35/15/06/69/03/img_0115.jpg)
![BAE Bahnhof Sieber-Nord, M1:45 Img_0114](https://i.servimg.com/u/f35/15/06/69/03/img_0114.jpg)
Das Oberteil ist abgehoben.
![BAE Bahnhof Sieber-Nord, M1:45 Img_0012](https://i.servimg.com/u/f35/15/06/69/03/img_0012.jpg)
habe ich angeschrägte Zentrierleisten eingeklebt.
![BAE Bahnhof Sieber-Nord, M1:45 Img_0013](https://i.servimg.com/u/f35/15/06/69/03/img_0013.jpg)
In die "Schießscharten" werden die Zierpfetten eingesetzt. Die haben dadurch einen guten Halt.
![BAE Bahnhof Sieber-Nord, M1:45 Img_0014](https://i.servimg.com/u/f35/15/06/69/03/img_0014.jpg)
An dieser Seite sollte der Schuppen angebaut werden. Da kommt ein kleiner Anbau hin und davor noch ein Fenster, damit der
Beamte die Einfahrt im Bahnhof beobachten kann.
![BAE Bahnhof Sieber-Nord, M1:45 Img_0117](https://i.servimg.com/u/f35/15/06/69/03/img_0117.jpg)
Hier ist das seitliche Fenster eingebaut und die Tür vom Mittelbau.
![BAE Bahnhof Sieber-Nord, M1:45 Img_0116](https://i.servimg.com/u/f35/15/06/69/03/img_0116.jpg)
![BAE Bahnhof Sieber-Nord, M1:45 Img_0115](https://i.servimg.com/u/f35/15/06/69/03/img_0115.jpg)
![BAE Bahnhof Sieber-Nord, M1:45 Img_0114](https://i.servimg.com/u/f35/15/06/69/03/img_0114.jpg)
Das Oberteil ist abgehoben.
didl- Alleskleber
Re: BAE Bahnhof Sieber-Nord, M1:45
Das nächste wichtige Bauteil wären die Dachrinnen. Da ich keine Kunststoffrinnen mehr habe,
mache ich die halt - wie vom Konstrukteur vorgeschlagen - aus Papier.
Allerdings rolle ich die nicht (zu umständlich und unschön), sondern hab mir eine einfache Lehre gemacht.
![BAE Bahnhof Sieber-Nord, M1:45 Img_0118](https://i.servimg.com/u/f35/15/06/69/03/img_0118.jpg)
Sieht als Papier so aus.
![BAE Bahnhof Sieber-Nord, M1:45 Img_0119](https://i.servimg.com/u/f35/15/06/69/03/img_0119.jpg)
In ein Holzbrett einen 4,5mm breiten Schlitz sägen - tiefe egal.
![BAE Bahnhof Sieber-Nord, M1:45 Img_0123](https://i.servimg.com/u/f35/15/06/69/03/img_0123.jpg)
Der vorgebogene Papierstreifen wird mit Leim bestrichen, zusammengefaltet und in die Lehre gedrückt.
![BAE Bahnhof Sieber-Nord, M1:45 Img_0122](https://i.servimg.com/u/f35/15/06/69/03/img_0122.jpg)
Sieht fertig so aus. Das bleibt durch die Bauweise so gebogen.
mache ich die halt - wie vom Konstrukteur vorgeschlagen - aus Papier.
Allerdings rolle ich die nicht (zu umständlich und unschön), sondern hab mir eine einfache Lehre gemacht.
![BAE Bahnhof Sieber-Nord, M1:45 Img_0118](https://i.servimg.com/u/f35/15/06/69/03/img_0118.jpg)
Sieht als Papier so aus.
![BAE Bahnhof Sieber-Nord, M1:45 Img_0119](https://i.servimg.com/u/f35/15/06/69/03/img_0119.jpg)
In ein Holzbrett einen 4,5mm breiten Schlitz sägen - tiefe egal.
![BAE Bahnhof Sieber-Nord, M1:45 Img_0123](https://i.servimg.com/u/f35/15/06/69/03/img_0123.jpg)
Der vorgebogene Papierstreifen wird mit Leim bestrichen, zusammengefaltet und in die Lehre gedrückt.
![BAE Bahnhof Sieber-Nord, M1:45 Img_0122](https://i.servimg.com/u/f35/15/06/69/03/img_0122.jpg)
Sieht fertig so aus. Das bleibt durch die Bauweise so gebogen.
didl- Alleskleber
Re: BAE Bahnhof Sieber-Nord, M1:45
Die folgenden Bilder zeigen den Dachbau.
![BAE Bahnhof Sieber-Nord, M1:45 Img_0124](https://i.servimg.com/u/f35/15/06/69/03/img_0124.jpg)
Zuerst werden die Dachpfetten Enden unter das Dach - aus 2mm Sperrholz - geklebt,
gestrichen und dann die Dachhälften aufgeklebt.
Auf der linken Seite fertig.
![BAE Bahnhof Sieber-Nord, M1:45 Img_0125](https://i.servimg.com/u/f35/15/06/69/03/img_0125.jpg)
Innen habe ich die Türen aufgeklebt ......................
![BAE Bahnhof Sieber-Nord, M1:45 Img_0126](https://i.servimg.com/u/f35/15/06/69/03/img_0126.jpg)
...................... um das evtl. spätere Einrichten zu vereinfachen.
![BAE Bahnhof Sieber-Nord, M1:45 Img_0128](https://i.servimg.com/u/f35/15/06/69/03/img_0128.jpg)
Das Obergeschoss ist selbsttragend und sehr stabil. Damit kommt man gut an die Beleuchtung zum Einbauen.
![BAE Bahnhof Sieber-Nord, M1:45 Img_0127](https://i.servimg.com/u/f35/15/06/69/03/img_0127.jpg)
Das ganze wieder etwas schräg, weil es ja an der Wand steht - parallel zu Gleis 1.
Die braunen Flächen sind die Decken vom Erdgeschoss und .............
![BAE Bahnhof Sieber-Nord, M1:45 Img_0129](https://i.servimg.com/u/f35/15/06/69/03/img_0129.jpg)
............................... gleichzeitig die herausnehmbaren Fußböden vom Obergeschoss.
So ist alles gut zugänglich.
![BAE Bahnhof Sieber-Nord, M1:45 Img_0131](https://i.servimg.com/u/f35/15/06/69/03/img_0131.jpg)
Die umlaufenden Deckbretter über den Erdgeschoss Fenstern sind angebracht.
![BAE Bahnhof Sieber-Nord, M1:45 Img_0130](https://i.servimg.com/u/f35/15/06/69/03/img_0130.jpg)
Mal ein Blick von hinten .....................
![BAE Bahnhof Sieber-Nord, M1:45 Img_0132](https://i.servimg.com/u/f35/15/06/69/03/img_0132.jpg)
......................... und von unten.
Das ist der momentane Bauzustand.
![BAE Bahnhof Sieber-Nord, M1:45 Img_0124](https://i.servimg.com/u/f35/15/06/69/03/img_0124.jpg)
Zuerst werden die Dachpfetten Enden unter das Dach - aus 2mm Sperrholz - geklebt,
gestrichen und dann die Dachhälften aufgeklebt.
Auf der linken Seite fertig.
![BAE Bahnhof Sieber-Nord, M1:45 Img_0125](https://i.servimg.com/u/f35/15/06/69/03/img_0125.jpg)
Innen habe ich die Türen aufgeklebt ......................
![BAE Bahnhof Sieber-Nord, M1:45 Img_0126](https://i.servimg.com/u/f35/15/06/69/03/img_0126.jpg)
...................... um das evtl. spätere Einrichten zu vereinfachen.
![BAE Bahnhof Sieber-Nord, M1:45 Img_0128](https://i.servimg.com/u/f35/15/06/69/03/img_0128.jpg)
Das Obergeschoss ist selbsttragend und sehr stabil. Damit kommt man gut an die Beleuchtung zum Einbauen.
![BAE Bahnhof Sieber-Nord, M1:45 Img_0127](https://i.servimg.com/u/f35/15/06/69/03/img_0127.jpg)
Das ganze wieder etwas schräg, weil es ja an der Wand steht - parallel zu Gleis 1.
Die braunen Flächen sind die Decken vom Erdgeschoss und .............
![BAE Bahnhof Sieber-Nord, M1:45 Img_0129](https://i.servimg.com/u/f35/15/06/69/03/img_0129.jpg)
............................... gleichzeitig die herausnehmbaren Fußböden vom Obergeschoss.
So ist alles gut zugänglich.
![BAE Bahnhof Sieber-Nord, M1:45 Img_0131](https://i.servimg.com/u/f35/15/06/69/03/img_0131.jpg)
Die umlaufenden Deckbretter über den Erdgeschoss Fenstern sind angebracht.
![BAE Bahnhof Sieber-Nord, M1:45 Img_0130](https://i.servimg.com/u/f35/15/06/69/03/img_0130.jpg)
Mal ein Blick von hinten .....................
![BAE Bahnhof Sieber-Nord, M1:45 Img_0132](https://i.servimg.com/u/f35/15/06/69/03/img_0132.jpg)
......................... und von unten.
Das ist der momentane Bauzustand.
didl- Alleskleber
Re: BAE Bahnhof Sieber-Nord, M1:45
Danke Dieter
wieder ein toller Baubericht ....
(wie gewohnt bei dir)
und wieder was dazu gelernt .
mfG
Jürgen(S)
wieder ein toller Baubericht ....
(wie gewohnt bei dir)
und wieder was dazu gelernt .
mfG
Jürgen(S)
Jürgen(S)- Forenbotschafter
Re: BAE Bahnhof Sieber-Nord, M1:45
Hallo Dieter,
da kommt man ja wieder ins Schwärmen...!
da kommt man ja wieder ins Schwärmen...!
![Very Happy](/users/2612/37/33/33/smiles/650269930.png)
Babbedeckel-Tommy- Klebt besser als Sekundenkleber
Re: BAE Bahnhof Sieber-Nord, M1:45
Danke, Jürgen, was willst Du lernen
Tommy, ich schwärm halt für Deine Dampfer
![BAE Bahnhof Sieber-Nord, M1:45 Img_0210](https://i.servimg.com/u/f97/15/06/69/03/img_0210.jpg)
Die Dachhaken habe ich auch wieder aus Papier gebaut ............
![BAE Bahnhof Sieber-Nord, M1:45 Img_0211](https://i.servimg.com/u/f97/15/06/69/03/img_0211.jpg)
................ und an die Dachrinnen (im richtigen Abstand) geklebt.
![BAE Bahnhof Sieber-Nord, M1:45 Img_0212](https://i.servimg.com/u/f97/15/06/69/03/img_0212.jpg)
Dann an das Dach montiert.
![BAE Bahnhof Sieber-Nord, M1:45 Img_0214](https://i.servimg.com/u/f97/15/06/69/03/img_0214.jpg)
Für die Dachrinnen Fallrohre habe ich mir eine einfache Lötlehre gebaut.
Die Fallrohre sind aus 2,5 mm Ms Draht, und die ..........
![BAE Bahnhof Sieber-Nord, M1:45 Img_0213](https://i.servimg.com/u/f97/15/06/69/03/img_0213.jpg)
.................... Halteschellen aus 0,3 mm Ms Blech.
![BAE Bahnhof Sieber-Nord, M1:45 Img_0215](https://i.servimg.com/u/f97/15/06/69/03/img_0215.jpg)
Fertig !
Die geraden Fallrohre für das Erdgeschoss werden genau so gebaut.
Sieht bis jetzt so aus. Hier ein paar (fast) Galeriebilder.
Die Treppen bekommen noch Geländer, an die Türen noch die Klinken und dann ist alles fertig.
Das letzte Bild zeigt alles von hinten. Der Bhf steht an der Wand, deshalb erübrigt sich die Detaillierung.
![BAE Bahnhof Sieber-Nord, M1:45 Img_0220](https://i.servimg.com/u/f97/15/06/69/03/img_0220.jpg)
![BAE Bahnhof Sieber-Nord, M1:45 Img_0219](https://i.servimg.com/u/f97/15/06/69/03/img_0219.jpg)
![BAE Bahnhof Sieber-Nord, M1:45 Img_0222](https://i.servimg.com/u/f97/15/06/69/03/img_0222.jpg)
![BAE Bahnhof Sieber-Nord, M1:45 Img_0216](https://i.servimg.com/u/f97/15/06/69/03/img_0216.jpg)
![BAE Bahnhof Sieber-Nord, M1:45 Img_0218](https://i.servimg.com/u/f97/15/06/69/03/img_0218.jpg)
![BAE Bahnhof Sieber-Nord, M1:45 Img_0217](https://i.servimg.com/u/f97/15/06/69/03/img_0217.jpg)
In diese Einzelteile kann das Modell (wegen Zugänglichkeit) zerlegt werden.
![BAE Bahnhof Sieber-Nord, M1:45 Img_0221](https://i.servimg.com/u/f97/15/06/69/03/img_0221.jpg)
![Very Happy](/users/2612/37/33/33/smiles/650269930.png)
Tommy, ich schwärm halt für Deine Dampfer
![Bravo](/users/2612/37/33/33/smiles/367763.gif)
![BAE Bahnhof Sieber-Nord, M1:45 Img_0210](https://i.servimg.com/u/f97/15/06/69/03/img_0210.jpg)
Die Dachhaken habe ich auch wieder aus Papier gebaut ............
![BAE Bahnhof Sieber-Nord, M1:45 Img_0211](https://i.servimg.com/u/f97/15/06/69/03/img_0211.jpg)
................ und an die Dachrinnen (im richtigen Abstand) geklebt.
![BAE Bahnhof Sieber-Nord, M1:45 Img_0212](https://i.servimg.com/u/f97/15/06/69/03/img_0212.jpg)
Dann an das Dach montiert.
![BAE Bahnhof Sieber-Nord, M1:45 Img_0214](https://i.servimg.com/u/f97/15/06/69/03/img_0214.jpg)
Für die Dachrinnen Fallrohre habe ich mir eine einfache Lötlehre gebaut.
Die Fallrohre sind aus 2,5 mm Ms Draht, und die ..........
![BAE Bahnhof Sieber-Nord, M1:45 Img_0213](https://i.servimg.com/u/f97/15/06/69/03/img_0213.jpg)
.................... Halteschellen aus 0,3 mm Ms Blech.
![BAE Bahnhof Sieber-Nord, M1:45 Img_0215](https://i.servimg.com/u/f97/15/06/69/03/img_0215.jpg)
Fertig !
Die geraden Fallrohre für das Erdgeschoss werden genau so gebaut.
Sieht bis jetzt so aus. Hier ein paar (fast) Galeriebilder.
Die Treppen bekommen noch Geländer, an die Türen noch die Klinken und dann ist alles fertig.
Das letzte Bild zeigt alles von hinten. Der Bhf steht an der Wand, deshalb erübrigt sich die Detaillierung.
![BAE Bahnhof Sieber-Nord, M1:45 Img_0220](https://i.servimg.com/u/f97/15/06/69/03/img_0220.jpg)
![BAE Bahnhof Sieber-Nord, M1:45 Img_0219](https://i.servimg.com/u/f97/15/06/69/03/img_0219.jpg)
![BAE Bahnhof Sieber-Nord, M1:45 Img_0222](https://i.servimg.com/u/f97/15/06/69/03/img_0222.jpg)
![BAE Bahnhof Sieber-Nord, M1:45 Img_0216](https://i.servimg.com/u/f97/15/06/69/03/img_0216.jpg)
![BAE Bahnhof Sieber-Nord, M1:45 Img_0218](https://i.servimg.com/u/f97/15/06/69/03/img_0218.jpg)
![BAE Bahnhof Sieber-Nord, M1:45 Img_0217](https://i.servimg.com/u/f97/15/06/69/03/img_0217.jpg)
In diese Einzelteile kann das Modell (wegen Zugänglichkeit) zerlegt werden.
![BAE Bahnhof Sieber-Nord, M1:45 Img_0221](https://i.servimg.com/u/f97/15/06/69/03/img_0221.jpg)
didl- Alleskleber
Re: BAE Bahnhof Sieber-Nord, M1:45
Tja Dieter (Danke, Jürgen, was willst Du lernen ? )
bei jeden Bericht von Dir bleibt etwas hängen ....
Das ist lernen ohne sich anstrengen zu müssen.
mfG
Jürgen(S)
bei jeden Bericht von Dir bleibt etwas hängen ....
Das ist lernen ohne sich anstrengen zu müssen.
mfG
Jürgen(S)
Jürgen(S)- Forenbotschafter
Re: BAE Bahnhof Sieber-Nord, M1:45
Hallo Dieter,
dein Bahnhof sieht wirklich klasse aus. Und wie Jürgen schon schrieb habe auch in deinem Baubericht wieder einiges gelernt und abgeschaut.
Viele Grüße
Dieter
dein Bahnhof sieht wirklich klasse aus. Und wie Jürgen schon schrieb habe auch in deinem Baubericht wieder einiges gelernt und abgeschaut.
Viele Grüße
Dieter
didibuch- Detailliebhaber
Re: BAE Bahnhof Sieber-Nord, M1:45
Hallo Dieter,
wie immer einfach super geworden.
Gruß Helmut![Winker 2](/users/2612/37/33/33/smiles/371877.gif)
wie immer einfach super geworden.
![Zehn](/users/2612/37/33/33/smiles/930919.gif)
![Zehn](/users/2612/37/33/33/smiles/930919.gif)
![Zehn](/users/2612/37/33/33/smiles/930919.gif)
![Zehn](/users/2612/37/33/33/smiles/930919.gif)
Gruß Helmut
![Winker 2](/users/2612/37/33/33/smiles/371877.gif)
Straßenbahner- Alleskleber
Re: BAE Bahnhof Sieber-Nord, M1:45
Äußerst beeindruckend, Dieter - mit Klasse gemachten Detailausarbeitungen!
Gruß - Jörg -![Wink](/users/2612/37/33/33/smiles/336948430.gif)
![Bravo](/users/2612/37/33/33/smiles/367763.gif)
Gruß - Jörg -
![Wink](/users/2612/37/33/33/smiles/336948430.gif)
Jörg- Moderator
Re: BAE Bahnhof Sieber-Nord, M1:45
Danke Euch sehr
Nachdem's mir ja wieder langsam immer besser geht, werd ich wieder größere Sachen in Angriff nehmen.
Das Modell wird demnächst auch in einem Buch zu sehen sein. Wenn's soweit ist melde ich es hier.
![Freundschaft](/users/2612/37/33/33/smiles/52342953.gif)
Nachdem's mir ja wieder langsam immer besser geht, werd ich wieder größere Sachen in Angriff nehmen.
Das Modell wird demnächst auch in einem Buch zu sehen sein. Wenn's soweit ist melde ich es hier.
didl- Alleskleber
Re: BAE Bahnhof Sieber-Nord, M1:45
Hallo Dieter,
da bist du mir doch glatt durch die Lappen gegangen!!!
Da könnt ich wieder stundenlang hingucken
da bist du mir doch glatt durch die Lappen gegangen!!!
![shocked](/users/2612/37/33/33/smiles/1375321671.gif)
Da könnt ich wieder stundenlang hingucken
![Beifall](/users/2612/37/33/33/smiles/157551.gif)
Babbedeckel-Tommy- Klebt besser als Sekundenkleber
Re: BAE Bahnhof Sieber-Nord, M1:45
Tommy, freut mich. Aber als "Werftchef" ist Deine Zeit natürlich sehr begrenzt
Freu mich aber immer auf Deine Kommentare.
![BAE Bahnhof Sieber-Nord, M1:45 Img_0225](https://i.servimg.com/u/f97/15/06/69/03/img_0225.jpg)
Die Treppen habe ich wieder, wie gehabt, aus 4mm Sperrholz gebaut und die Geländer aus 0,8 mm Ms-Draht.
![BAE Bahnhof Sieber-Nord, M1:45 Img_0223](https://i.servimg.com/u/f97/15/06/69/03/img_0223.jpg)
Hier alle vier zusammen.
Hier noch einmal ein paar Bilder des fertigen Modells.
Das wird morgen verpackt und dann ab zur BAE, wo der Bahnhof am Samstag "in Betrieb geht".
Die Bilder zeigen den Aufbau, wie er auf der Anlage vorgesehen ist.
![BAE Bahnhof Sieber-Nord, M1:45 Zusamm11](https://i.servimg.com/u/f97/15/06/69/03/zusamm11.jpg)
Das komplette Erdgeschoss anschrauben.
![BAE Bahnhof Sieber-Nord, M1:45 Zusamm13](https://i.servimg.com/u/f97/15/06/69/03/zusamm13.jpg)
Alle Böden einlegen.
![BAE Bahnhof Sieber-Nord, M1:45 Zusamm15](https://i.servimg.com/u/f97/15/06/69/03/zusamm15.jpg)
Den ersten Stock aufsetzen und auf den vorderen Verbindungsbau das Dach "einschieben"
Die Kamine sind umgelegt und werden erst nach dem Auspacken wieder angeklebt,
da sei sonst über das Dach ragen und beim Verschicken verdrückt würden.
![BAE Bahnhof Sieber-Nord, M1:45 Zusamm14](https://i.servimg.com/u/f97/15/06/69/03/zusamm14.jpg)
Anschließend erst das seitliche Dach auflegen.
![BAE Bahnhof Sieber-Nord, M1:45 Zusamm10](https://i.servimg.com/u/f97/15/06/69/03/zusamm10.jpg)
Die Treppen sind - alle - angeschraubt. Die Türdrücker angebracht.
![BAE Bahnhof Sieber-Nord, M1:45 Zusamm12](https://i.servimg.com/u/f97/15/06/69/03/zusamm12.jpg)
Alle Pfettenköpfe sind profiliert.
![BAE Bahnhof Sieber-Nord, M1:45 Zusamm16](https://i.servimg.com/u/f97/15/06/69/03/zusamm16.jpg)
Die linke Seite.
So, das war es.
![Ablachender](/users/2612/37/33/33/smiles/665737.gif)
Freu mich aber immer auf Deine Kommentare.
![BAE Bahnhof Sieber-Nord, M1:45 Img_0225](https://i.servimg.com/u/f97/15/06/69/03/img_0225.jpg)
Die Treppen habe ich wieder, wie gehabt, aus 4mm Sperrholz gebaut und die Geländer aus 0,8 mm Ms-Draht.
![BAE Bahnhof Sieber-Nord, M1:45 Img_0223](https://i.servimg.com/u/f97/15/06/69/03/img_0223.jpg)
Hier alle vier zusammen.
Hier noch einmal ein paar Bilder des fertigen Modells.
Das wird morgen verpackt und dann ab zur BAE, wo der Bahnhof am Samstag "in Betrieb geht".
Die Bilder zeigen den Aufbau, wie er auf der Anlage vorgesehen ist.
![BAE Bahnhof Sieber-Nord, M1:45 Zusamm11](https://i.servimg.com/u/f97/15/06/69/03/zusamm11.jpg)
Das komplette Erdgeschoss anschrauben.
![BAE Bahnhof Sieber-Nord, M1:45 Zusamm13](https://i.servimg.com/u/f97/15/06/69/03/zusamm13.jpg)
Alle Böden einlegen.
![BAE Bahnhof Sieber-Nord, M1:45 Zusamm15](https://i.servimg.com/u/f97/15/06/69/03/zusamm15.jpg)
Den ersten Stock aufsetzen und auf den vorderen Verbindungsbau das Dach "einschieben"
Die Kamine sind umgelegt und werden erst nach dem Auspacken wieder angeklebt,
da sei sonst über das Dach ragen und beim Verschicken verdrückt würden.
![BAE Bahnhof Sieber-Nord, M1:45 Zusamm14](https://i.servimg.com/u/f97/15/06/69/03/zusamm14.jpg)
Anschließend erst das seitliche Dach auflegen.
![BAE Bahnhof Sieber-Nord, M1:45 Zusamm10](https://i.servimg.com/u/f97/15/06/69/03/zusamm10.jpg)
Die Treppen sind - alle - angeschraubt. Die Türdrücker angebracht.
![BAE Bahnhof Sieber-Nord, M1:45 Zusamm12](https://i.servimg.com/u/f97/15/06/69/03/zusamm12.jpg)
Alle Pfettenköpfe sind profiliert.
![BAE Bahnhof Sieber-Nord, M1:45 Zusamm16](https://i.servimg.com/u/f97/15/06/69/03/zusamm16.jpg)
Die linke Seite.
So, das war es.
didl- Alleskleber
Re: BAE Bahnhof Sieber-Nord, M1:45
Nur ... Gardinen ... fehlen noch hinter den Fenstern ...
Gruß - Jörg -![Pfeffer](/users/2612/37/33/33/smiles/568242.gif)
![Massstab](/users/2612/37/33/33/smiles/2567139242.gif)
Gruß - Jörg -
![Pfeffer](/users/2612/37/33/33/smiles/568242.gif)
Jörg- Moderator
Re: BAE Bahnhof Sieber-Nord, M1:45
naja Jörg
wenn wir schon dabei sind
ein Bahnhof ohne Leute
mfG
Jürgen(S)
wenn wir schon dabei sind
ein Bahnhof ohne Leute
![Pfeffer](/users/2612/37/33/33/smiles/568242.gif)
mfG
Jürgen(S)
Jürgen(S)- Forenbotschafter
Seite 1 von 2 • 1, 2
![-](https://i.servimg.com/u/f84/18/15/74/98/tabs_l10.gif)
» Sieber- Königsgrube, 1:87
» Chris' Schlachtschiff Bismarck von Amati 1/200
» Nord 2501 Noratlas in 1:72
» Heller 1/72 Nord 2501 "Noratlas"
» Alouette II " Attack " & Nord SS-11 Raketen von REVELL in 1:32
» Chris' Schlachtschiff Bismarck von Amati 1/200
» Nord 2501 Noratlas in 1:72
» Heller 1/72 Nord 2501 "Noratlas"
» Alouette II " Attack " & Nord SS-11 Raketen von REVELL in 1:32
Seite 1 von 2
Befugnisse in diesem Forum
Sie können in diesem Forum nicht antworten
