1969 Shelby GT 500 Convertible in 1 zu 25 von Revell - Baubericht

4 verfasser

Nach unten

1969 Shelby GT 500 Convertible in 1 zu 25 von Revell - Baubericht Empty 1969 Shelby GT 500 Convertible in 1 zu 25 von Revell - Baubericht

Beitrag von Blaasi (†) So 13 März 2016, 12:55

Winker Hello

Ich schwör : ich habe nichts getrunken und war auch völlig wach, als ich heute die Bausatzvorstellung in die Bauberichte gesetzt habe. Grinsen

Aber jetzt kommen wirklich Bilder vom Zusammenbau . Da es beim Zusammenkleben der Baugruppen wie z.B. Motor, Innenraum und Fahrwerk keine Probleme gab (Alles hat super gepaßt) habe ich diesmal keine Bilder von Teilen ohne Farbe gemacht.

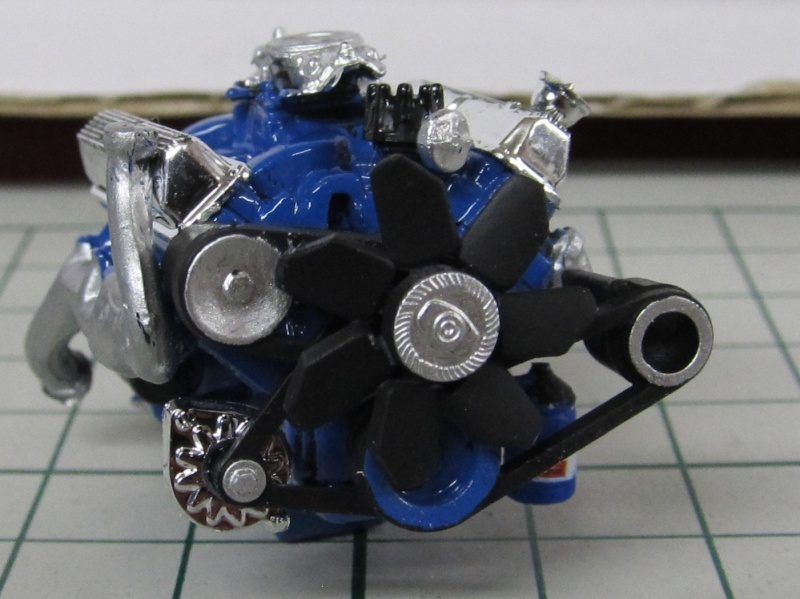

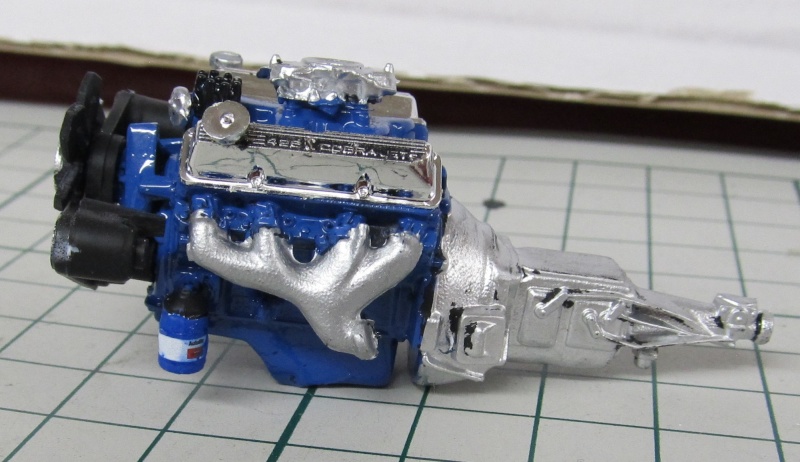

Wie auch in der Bauanleiting beginne ich mit dem Motor. Die Lackfehler sind inzwischen ausgebessert. Meine Silbertöne von Revell haben leider die Eigenschaft sich vom Malgrund zu lösen, wenn man sie angetrocknet überstreicht. Ich habe diese Bilder vor dem zweiten Anstrich gemacht.

1969 Shelby GT 500 Convertible in 1 zu 25 von Revell - Baubericht Img_3836

1969 Shelby GT 500 Convertible in 1 zu 25 von Revell - Baubericht Img_3837

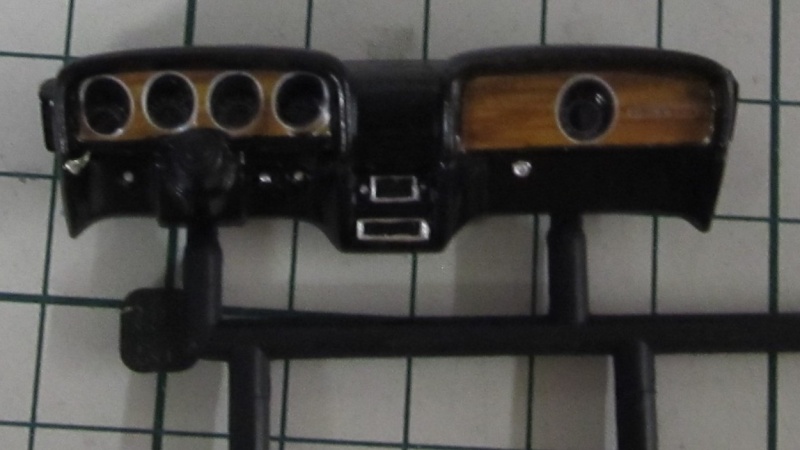

Den Innenraum beginne ich mal mit dem Armaturenbrett. Nach der schwarzen Grundierung kurz mit Revell seidenmatt Schwarz gepinselt und die Abziehbilder angebracht,

1969 Shelby GT 500 Convertible in 1 zu 25 von Revell - Baubericht Img_3835

1969 Shelby GT 500 Convertible in 1 zu 25 von Revell - Baubericht Img_3848

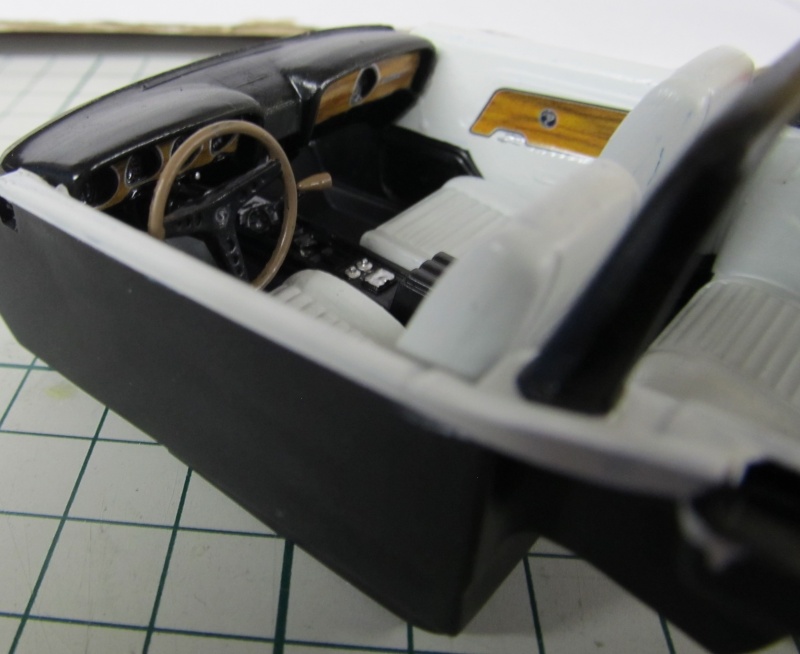

Die gesamte Inneneinrichtung wurde nach der Grundierung mit Revell-Farben in seidenmatt gepinselt. Ein Braunton für Lenkradkranz und Wählhebel, Hellgrau für Sitze und Seitenverkleidungen und den Rest eben in Schwarz.

1969 Shelby GT 500 Convertible in 1 zu 25 von Revell - Baubericht Img_3838

1969 Shelby GT 500 Convertible in 1 zu 25 von Revell - Baubericht Img_3839

Für die Karosserie habe ich mir aus wasserlöslichen Farben einen Farbton angemischt, der dem Kartonbild ähnelt. Beim Googeln nach Vorbildern habe ich diesen Farbton recht häufig gesehen. Nach anfänglicher Skepsis mag ich den Farbton inzwischen (ist ja Geschmacksache).

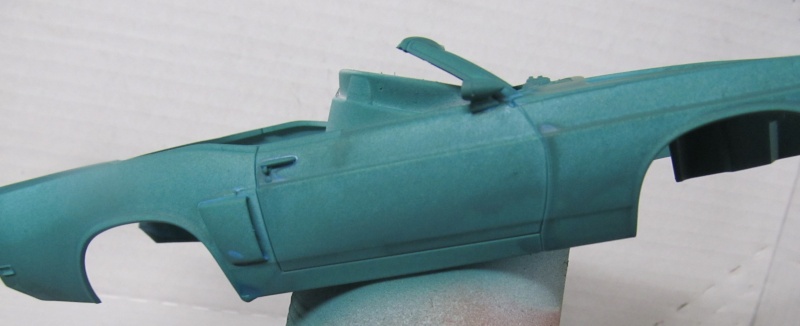

Nach der ersten Schicht sah die Sache recht übel aus - die Farbe ist scheckig geworden und ein Blauton hat häßliche Flecken hinterlassen.

1969 Shelby GT 500 Convertible in 1 zu 25 von Revell - Baubericht Img_3840

1969 Shelby GT 500 Convertible in 1 zu 25 von Revell - Baubericht Img_3841

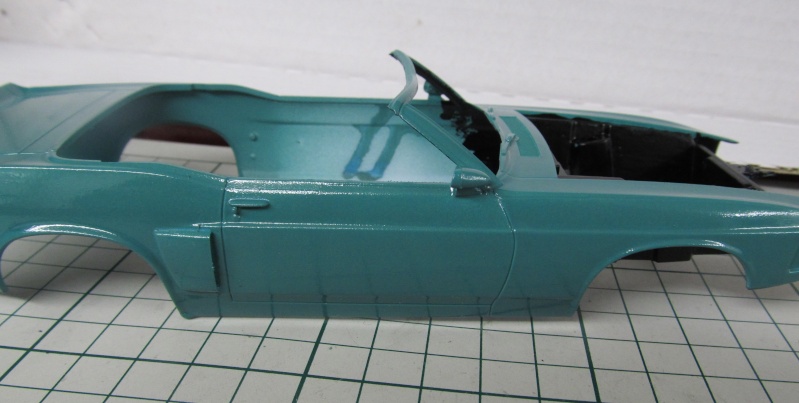

Eine zweite Farbschicht und Versiegelung mit Humbrol-Klarlack sah dann schon besser aus.

1969 Shelby GT 500 Convertible in 1 zu 25 von Revell - Baubericht Img_3842

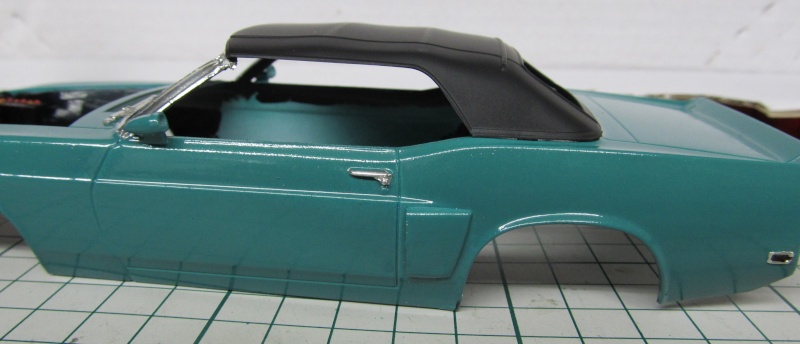

Hier habe ich schon mal das grundierte Verdeck aufgelegt.

1969 Shelby GT 500 Convertible in 1 zu 25 von Revell - Baubericht Img_3843

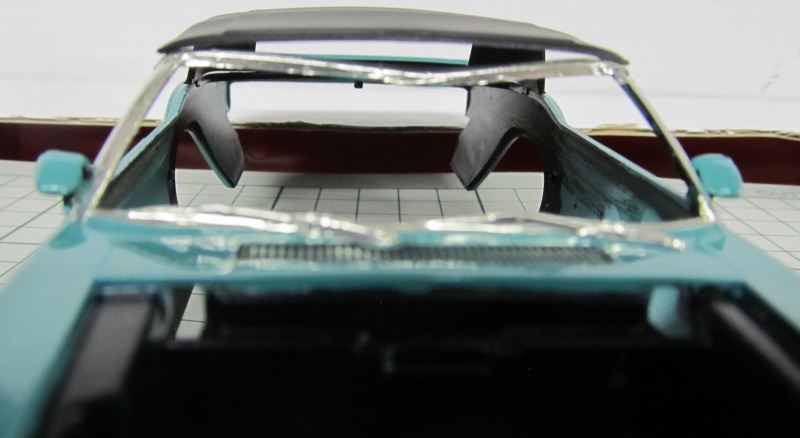

Von vorne sieht das dann so aus - man kann deutlich den Transportschaden am Windschutzscheibenrahmen sehen :

1969 Shelby GT 500 Convertible in 1 zu 25 von Revell - Baubericht Img_3844

Der Motorraum wurde Seidenmatt Schwarz gestrichen und der Kühler mit Ventilatorabdeckung eingebaut. Auch die Batteriekappen haben schon einen Tupfer Rot abbekommen.

1969 Shelby GT 500 Convertible in 1 zu 25 von Revell - Baubericht Img_3845

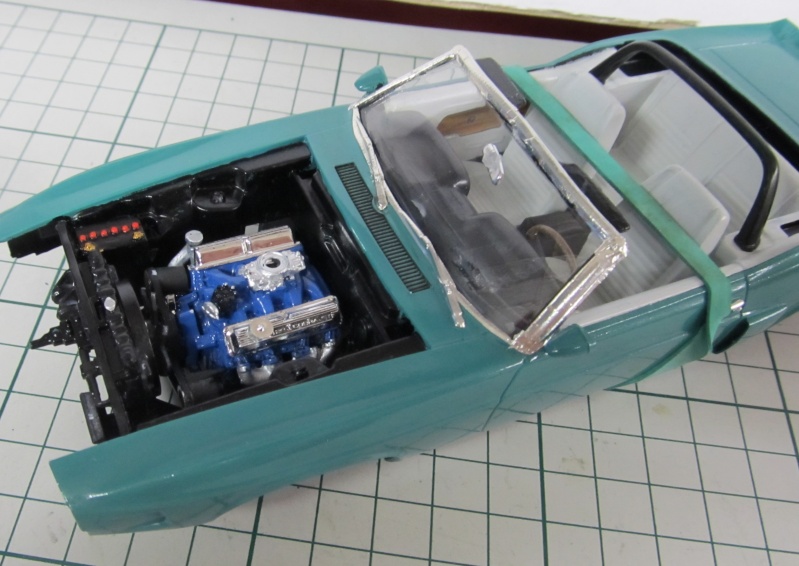

Die Karosserie wird dann auf die komplettierte Bodengruppe (Bilder vergessen Auahahn ) gesetzt.

1969 Shelby GT 500 Convertible in 1 zu 25 von Revell - Baubericht Img_3846

Ich habe diese Baugruppe mit einem stabilen Gummiband fixiert und über Nacht trocknen lassen.

1969 Shelby GT 500 Convertible in 1 zu 25 von Revell - Baubericht Img_3847

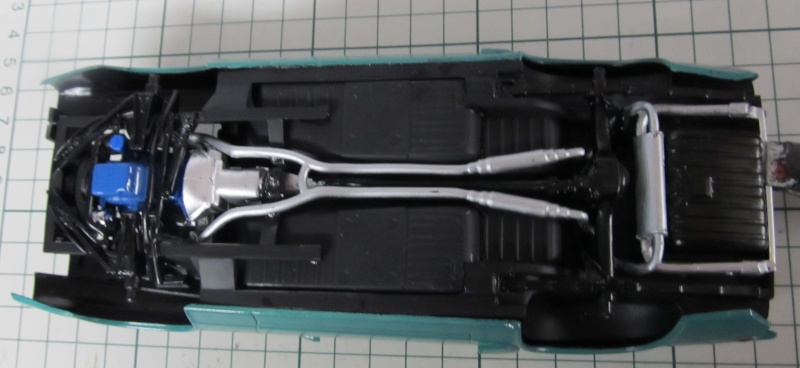

Die nächsten Bilder zeigen das Auto von unten.
Der Rahmen wird mit Hinterachse und Stoßdämpfern sowie der Auspuffanlage komplettiert.

1969 Shelby GT 500 Convertible in 1 zu 25 von Revell - Baubericht Img_3849

Die Vorderachse ist am Rahmen angespritzt und wird nur durch zwei Federbeine ergänzt.

1969 Shelby GT 500 Convertible in 1 zu 25 von Revell - Baubericht Img_3850

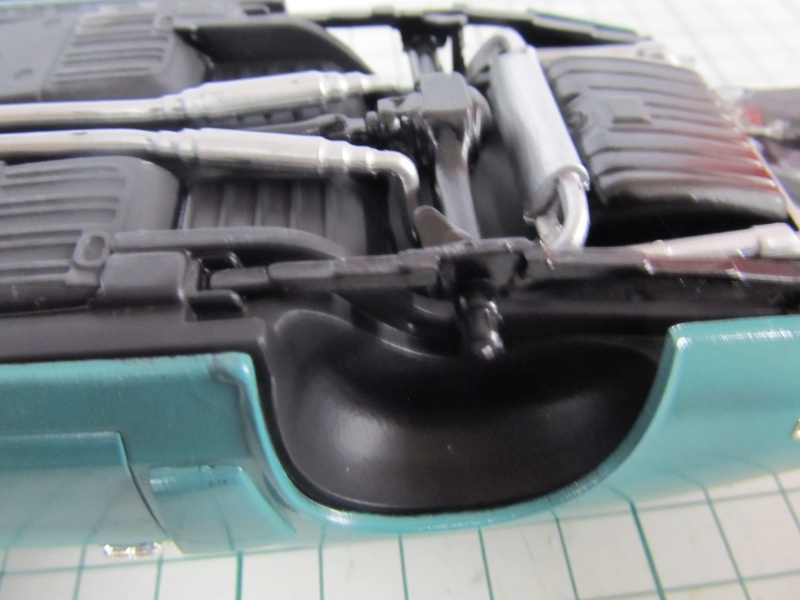

Die Hinterachse ist zusammen mit der Kardanwelle und den Blattfedern als ein Teil ausgeführt und wird nach dem Einbau nur noch durch zwei Stoßdämfer ergänzt. Als Kontrast hätte ich die Dämpfer ja gelb oder rot malen können, aber ich habe mich an den Bemalungsplan gehalten und sie schwarz gepinselt. Die Achsen sind mit Revell seidenmatt schwarz gestrichen. Der abweichende Farbton auf den Fotos ist wohl durch Lichtreflexe oder Spiegelungen andersfarbiger Bauteile entstanden.

1969 Shelby GT 500 Convertible in 1 zu 25 von Revell - Baubericht Img_3851

Das wars erstmal für heute - aber wie hieß es schon zu meiner Jugendzeit so 'schön' : Fortsetzung folgt
Blaasi (†)
Blaasi (†)
Verstorbenes Mitglied


Nach oben Nach unten

1969 Shelby GT 500 Convertible in 1 zu 25 von Revell - Baubericht Empty Re: 1969 Shelby GT 500 Convertible in 1 zu 25 von Revell - Baubericht

Beitrag von Frank Kelle So 13 März 2016, 13:21

Was ein Motorblock....
Frank Kelle
Frank Kelle
Admin
Admin


Nach oben Nach unten

1969 Shelby GT 500 Convertible in 1 zu 25 von Revell - Baubericht Empty Re: 1969 Shelby GT 500 Convertible in 1 zu 25 von Revell - Baubericht

Beitrag von Jörg So 13 März 2016, 14:29

Sehr schön, Reinhard! 1969 Shelby GT 500 Convertible in 1 zu 25 von Revell - Baubericht Top10

Das Armaturenbrett wirkt mit den feinen Decals für Instrumente und Holzdekorelemente prima. Cool
- fast so schön wie seinerzeit in meinem Ford Taunus Ghia ... sunny

Der beschädigte Scheibenrahmen ist allerdings ärgerlich ... Traurig 1

Könnte Deine Revell-Silberfarbe überaltert sein, oder einfach nur nicht lange genug aufgerührt?
Auch die pickelige Oberfläche deutet zumindest darauf hin, das kann speziell bei Revell Nr.90 vorkommen.
Ich selber bin mit den Metallfarbtönen von Revell eigentlich immer sehr zufrieden ... 1969 Shelby GT 500 Convertible in 1 zu 25 von Revell - Baubericht Gruebe10

Gruß - Jörg - Wink
Jörg
Jörg
Moderator
Moderator


Nach oben Nach unten

1969 Shelby GT 500 Convertible in 1 zu 25 von Revell - Baubericht Empty Re: 1969 Shelby GT 500 Convertible in 1 zu 25 von Revell - Baubericht

Beitrag von eydumpfbacke So 13 März 2016, 16:01

Hallo Reinhard,

du bist ja schon recht weit.
Der Lack sieht trotz der Klarlackschicht immer noch sehr rauh aus.
Kenne ich auch, da helfen nur noch mehr Klarlackschichten.
eydumpfbacke
eydumpfbacke
Forenguru
Forenguru


Nach oben Nach unten

1969 Shelby GT 500 Convertible in 1 zu 25 von Revell - Baubericht Empty Re: 1969 Shelby GT 500 Convertible in 1 zu 25 von Revell - Baubericht

Beitrag von Blaasi (†) So 13 März 2016, 18:10

Winker Hello


@ Frank
Ich habe gerade vor zwei Wochen in einer Werkstatt einen 460cui V8 von Ford stehen sehen - in meinen Golf paßt der nicht.

@ Jörg
Taunus Ghia ist zwar kein Mustang - aber allemal eine Erinnerung Wert. Mein Ausbilder hatte in den Siebzigern ein Coupè in Orange mit schwarzem Vinyldach. So ein Knudsen-Taunus in Ghia-Ausstattung macht schon was her. Falls Revell mitliest : Ich hätte da sicher Käufer für den Bausatz. Very Happy
Ich hoffe, ich bekomme den Rahmen einigermaßen hin, Und was den Lack angeht, habe ich auch schon festgestellt daß die Silbertöne von Revell eigenartig werden wenn sie altern. Das geht bis zum Fäden ziehen. Aber mit Verdünner kann man dann noch etwas retten. Und wenn ich unzufrieden wäre, würde ich die Farbe nicht kaufen.

@ Reinhart
Früher habe ich meine Modelle nicht grundiert sondern nur gewaschen und habe mit der Rauhigkeit gar keine Probleme gehabt. Ich habe meine Humbrol Enamel Farbe aufgesprüht oder gepinselt und gut wars. Seit letztem Jahr verwende ich eine Grundierung weil ich mit der Haftung der Wasserfarben auf nacktem Plastik unzufrieden war. Die Farbe hält jetzt zwar, aber dafür habe Probleme mit der Oberfläche. Und was den Baufortschritt angeht.....


Ich komme gerade aus dem Bastelkeller und habe schon mal die Räder aufgesteckt

1969 Shelby GT 500 Convertible in 1 zu 25 von Revell - Baubericht Img_3852

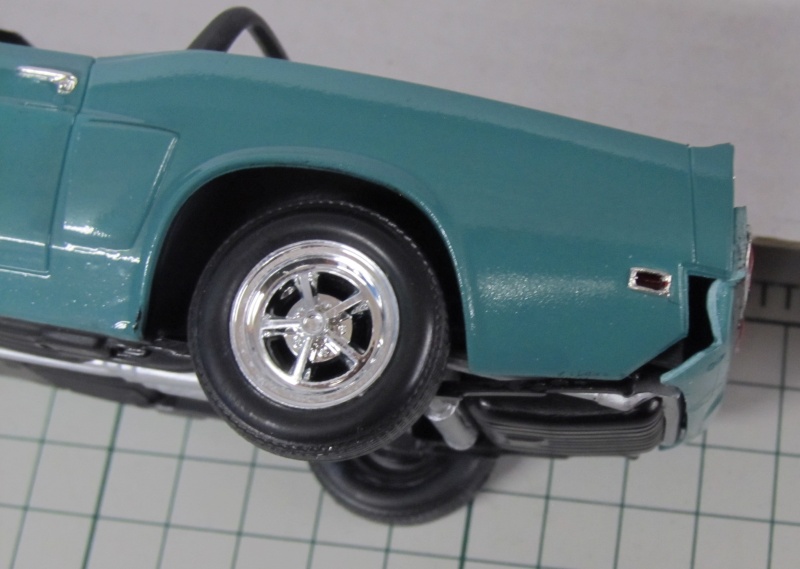

Und dann kam der Schreikrampf :

1969 Shelby GT 500 Convertible in 1 zu 25 von Revell - Baubericht Img_3853

Die Heckschürze paßt ums verrecken nicht rein. Mit herumdrücken geht da gar nichts. Also den Fehler gesucht .... und auch gefunden.die Innenraumwanne hat hinten eine Bohrung und an der Karosserie ist ein kleiner Zapfen. Beim Anbringen des Gummibandes zur Fixierung der Bauteile ist die Innenwanne nach hinten verrutscht. Da die Wanne genau in eine Aussparung im Rahmen paßt, sitzt das alles zu weit hinten und ich muß sehen, wie ich aus der Nummer wieder herauskomme.
Blaasi (†)
Blaasi (†)
Verstorbenes Mitglied


Nach oben Nach unten

1969 Shelby GT 500 Convertible in 1 zu 25 von Revell - Baubericht Empty Re: 1969 Shelby GT 500 Convertible in 1 zu 25 von Revell - Baubericht

Beitrag von Blaasi (†) Fr 25 März 2016, 21:11

Winker Hello

Die richtige Vorgehensweise wäre ja die Karosserie vom Rest zu lösen und in der korrekten Position wieder zusammenzubauen. Als ich das versucht habe, hat es recht verdächtig geknackt und ich habe nach einer anderen Lösung gesucht. Plan B war dann die Bodengruppe im hinteren Bereich zu kürzen und nach dem Einbau der Heckschürze die Naht zu verspachteln und den Lack auszubessern. Das sah dann so aus :

1969 Shelby GT 500 Convertible in 1 zu 25 von Revell - Baubericht Img_3810

Die grüne Grundfarbe weicht ohne Klarlack im Farbton sehr stark ab.

1969 Shelby GT 500 Convertible in 1 zu 25 von Revell - Baubericht Img_3811

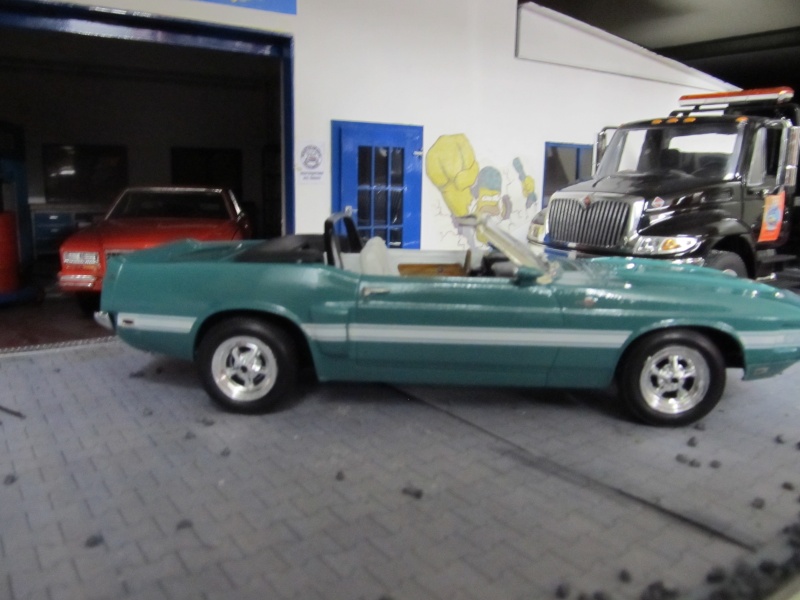

Jetzt muß noch der Klarlack drauf und die anderen 'Schäden' an der schwarzen Blende und den Rückleuchten beseitigt werden. Dazu kommt noch eine Änderung der Auspuffanlage. Der Originalauspuff kommt ja mit zwei Rohren von vorne und wird hinter dem Tank zu den mittigen Endrohren geführt. Durch die Kürzung der Bodenplatte fehlt jetzt die Verbindung zwischen den Rohren und die beiden von vorne kommenden Rohre müssen am Boden befestigt werden damit man sie von hinten nicht  unter der Heckschürze sieht. In der Seitenansicht kann man sehen, daß das Fahrgestell zu weit hinten sitzt - aber das läßt sich jetzt nicht mehr ändern.

1969 Shelby GT 500 Convertible in 1 zu 25 von Revell - Baubericht Img_3910

Nach den letzten Ausbesserungsarbeiten folgen dann weitere Bilder.
