Detail-Bilder von 55 3345 in Bochum

4 posters

Nach unten

Detail-Bilder von 55 3345 in Bochum Empty Detail-Bilder von 55 3345 in Bochum

Beitrag von Babbedeckel-Tommy Mo 12 Jan 2015, 21:38

Hallo zusammen,

in Bochum steht die 55 3345.

Ein Kollege hat da Schwierigkeiten, an Detailbilder zu kommen.
Vielleicht könnt ihr helfen?


Meine 55er hat je jetzt einen Generator bekommen.
Problem: die Zudampfleitung fehlt noch...
Am Dampfdom sind seitlich Ventile zur Dampfentnahme.
Davon bräuchte ich Bilder, in Fahrtrichtung rechte Seite ist wichtig.
Da ist ein Abgang, von dem zwei Stellstangen ins Führerhaus zu den Handrädern gehen.
Ein Abgang vom Dom geht zum Generator.
Der andere geht zur Speisepumpe
Wo die Anschlüsse auf der anderen Seite hingehen ???

Linke Seite hier:
Code:
http://www.heinzalbers.org/picture-lok0026.jpg
Ich denke mal, einer geht zur Speisepumpe, einer zum Injektor?

Vom Leitungsverlauf reichen einfache Aufnahmen

Außerdem bitte Detailbilder der Ventile am Dom zum Nachbauen.


Danke!
Babbedeckel-Tommy
Babbedeckel-Tommy
Moderator
Moderator


Nach oben Nach unten

Detail-Bilder von 55 3345 in Bochum Empty Re: Detail-Bilder von 55 3345 in Bochum

Beitrag von Rudolf Mo 12 Jan 2015, 22:07

Hallo,

ich habe mal in mein Bilderarchiv geschaut, und ein paar Aufnahmen gefunden:

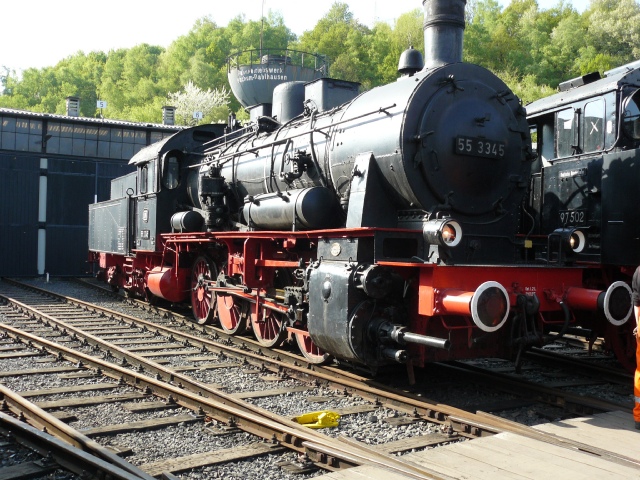

Detail-Bilder von 55 3345 in Bochum P1030310

Detail-Bilder von 55 3345 in Bochum P1030311

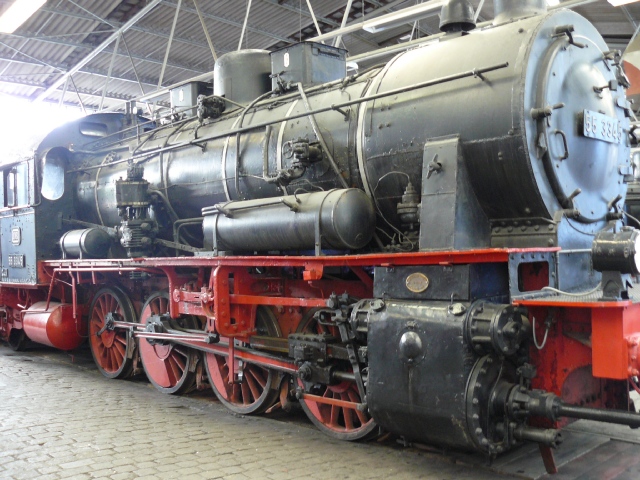

Detail-Bilder von 55 3345 in Bochum P1090510

Detail-Bilder von 55 3345 in Bochum P1090511

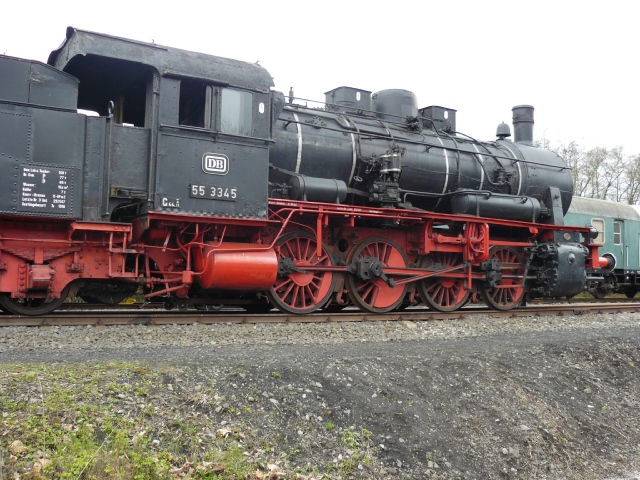

Detail-Bilder von 55 3345 in Bochum P1110210

Ich hoffe man kann was damit anfangen.

Gruß Rudolf
avatar
Rudolf
Pinzettenhalter
Pinzettenhalter


Nach oben Nach unten

Detail-Bilder von 55 3345 in Bochum Empty Re: Detail-Bilder von 55 3345 in Bochum

Beitrag von Babbedeckel-Tommy Mo 12 Jan 2015, 22:47

Hallo Rudolf,

danke! Very Happy

Sie haben gerade mit dem vorletzten Bild weitergeholfen! Freundschaft

Vielleicht findet ihr weitere Bilder?
Babbedeckel-Tommy
Babbedeckel-Tommy
Moderator
Moderator


Nach oben Nach unten

Detail-Bilder von 55 3345 in Bochum Empty Re: Detail-Bilder von 55 3345 in Bochum

Beitrag von Frank Kelle Mo 12 Jan 2015, 23:20

Frank Kelle
Frank Kelle
Admin
Admin


Nach oben Nach unten

Detail-Bilder von 55 3345 in Bochum Empty Re: Detail-Bilder von 55 3345 in Bochum

Beitrag von Straßenbahner Mo 12 Jan 2015, 23:46

Es gibt auch Zeichnungen von der G8
Code:
http://www.abload.de/img/g8_auen_18ql1.jpg
Code:
http://www.abload.de/img/g8_1auen_1uryp.jpg
Code:
http://www.abload.de/img/g8_1innen_1gqqn.jpg

Auf dieser Seite werden mehrere Lokzeichnungen gezeigt auch die Links dazu zum herunterladen der Zeichnungen. Also ein bisschen stöbern.  Massstab viel Spaß dabei.

Code:
http://archiv.trainzdepot.net/forum/viewthread.php?thread_id=4125&highlight=u+bahn&rowstart=20

Gruß Helmut
Straßenbahner
Straßenbahner
Alleskleber
