Baubericht Boot des Zar Peter der Grosse FORTUNA (1689) 1:40

5 verfasser

Nach unten

Baubericht Boot des Zar Peter der Grosse FORTUNA (1689) 1:40 Empty Baubericht Boot des Zar Peter der Grosse FORTUNA (1689) 1:40

Beitrag von Straßenbahner Mo 21 Okt 2013, 23:20

Hallo zusammen,
nun ist es soweit nach dem ich das Boot vorgestellt habe, fange ich mal mit dem Zusammenbau an.
Baubericht Boot des Zar Peter der Grosse FORTUNA (1689) 1:40 Baupla10
Für den Bau vom Bootsrumpf muss der Kiel und die Spanten aus dem Kartonblatt herausgetrennt werden.

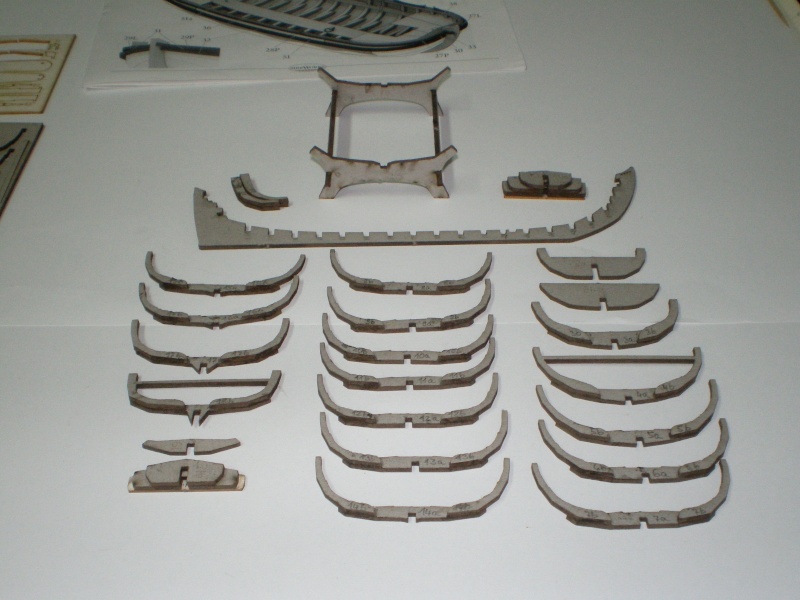

Jeder Spantenrahmen abgesehen von Nr. 2, 4, 18, 19 bestehen aus drei Teilen mit dem Index (a) und zwei Teile mit dem Index (b). Nun werden alle Teile Index (a) aus der Kartonbahn mit einem Messer heraus getrennt. Die Teile (a) werden nun mittig auf die Teile (b) geleimt. Wenn der Kleber trocken ist werden die bereits fertigen Spantrahmen aus dem Kartonblatt herausgenommen.
Baubericht Boot des Zar Peter der Grosse FORTUNA (1689) 1:40 Spante10
Baubericht Boot des Zar Peter der Grosse FORTUNA (1689) 1:40 Karton10
Baubericht Boot des Zar Peter der Grosse FORTUNA (1689) 1:40 Loser_10
Die Spannten sind hier nur mal lose auf den Kielaufgelegt um  zu sehen wie das Rumpfgerüst aussieht. Die beiden Endteile vom Bug und Heck müssen noch nach Bauplanvorlage verschliffen werden. So und nun werden die Spanten auf den Rumpf aufgeklebt. Das wars zum Ersten.
Gruß Helmut
Straßenbahner
Straßenbahner
Alleskleber
Alleskleber


Nach oben Nach unten

Baubericht Boot des Zar Peter der Grosse FORTUNA (1689) 1:40 Empty Re: Baubericht Boot des Zar Peter der Grosse FORTUNA (1689) 1:40

Beitrag von Sigmund Di 22 Okt 2013, 00:10

Na, das sieht doch schon mal wie ein Boot aus, Helmut.
Sigmund
Sigmund
Lupenbesitzer
Lupenbesitzer


Nach oben Nach unten

Baubericht Boot des Zar Peter der Grosse FORTUNA (1689) 1:40 Empty Re: Baubericht Boot des Zar Peter der Grosse FORTUNA (1689) 1:40

Beitrag von kaewwantha Di 22 Okt 2013, 19:16

Hallo Helmut,
na den Anfang hast Du ja schon mal gemacht.
kaewwantha
kaewwantha
Bauanleitung-Verwahrer
Bauanleitung-Verwahrer


Nach oben Nach unten

Baubericht Boot des Zar Peter der Grosse FORTUNA (1689) 1:40 Empty Re: Baubericht Boot des Zar Peter der Grosse FORTUNA (1689) 1:40

Beitrag von Elger Esterle Di 22 Okt 2013, 20:18

Da kannst Du ja froh sein, dass die vielen Spanten als Laser- oder Stanzteile vorliegen. Very Happy

Bin gespannt, wie's weiter geht!
Elger Esterle
Elger Esterle
Alleskleber
Alleskleber


Nach oben Nach unten

Baubericht Boot des Zar Peter der Grosse FORTUNA (1689) 1:40 Empty Re: Baubericht Boot des Zar Peter der Grosse FORTUNA (1689) 1:40

Beitrag von gipsy the barbet Di 22 Okt 2013, 20:20

sieht toll aus ................. und das Ganze aus Pappe affraid affraid

Bravo
gipsy the barbet
gipsy the barbet
Modellbaumeister
Modellbaumeister


Nach oben Nach unten

Baubericht Boot des Zar Peter der Grosse FORTUNA (1689) 1:40 Empty Re: Baubericht Boot des Zar Peter der Grosse FORTUNA (1689) 1:40

Beitrag von Straßenbahner Mo 11 Nov 2013, 23:37

Hallo zusammen,
Nun wurden alle Spannten auf den Kiel aufgeklebt und Oben mit dem Setzbord (Dollbord) verleimt. Leider ist der Karton etwas weich, so dass manche Teile aufblätterten und verleimt wurden.
Baubericht Boot des Zar Peter der Grosse FORTUNA (1689) 1:40 Fotobi21

Baubericht Boot des Zar Peter der Grosse FORTUNA (1689) 1:40 Fotobi22

Habe von meinen Stammtischkollegen den Tipp bekommen mit flüssigem Sekundenkleber den Karton zu stabilisieren. Am Heck und am Bug mussten die Endteile verschliffen werden und das war nach der Verfestigung mit dem Sekundenkleber besser zu Handhaben.
Baubericht Boot des Zar Peter der Grosse FORTUNA (1689) 1:40 Fotobi23
Auch die beiden seitlichen Leisten für die Bänke habe ich angeklebt. Dann zur Prüfung mit einer Kopie vom Bug- und Heckfach sowie die Bänke in das Boot eingelegt.

Baubericht Boot des Zar Peter der Grosse FORTUNA (1689) 1:40 Rumpf_10

Baubericht Boot des Zar Peter der Grosse FORTUNA (1689) 1:40 Fotobi24

Das ganze muss ich nun vorsichtig verschleifen und den Bereich von Bug und Heck straken bevor ich das Rumpfgerippe  streiche.
Das war es wieder für Heute, also bis zum Nächsten Baubericht.
Gruss Helmut
Straßenbahner
Straßenbahner
Alleskleber
Alleskleber


Nach oben Nach unten

Baubericht Boot des Zar Peter der Grosse FORTUNA (1689) 1:40 Empty Re: Baubericht Boot des Zar Peter der Grosse FORTUNA (1689) 1:40

Beitrag von kaewwantha Mo 11 Nov 2013, 23:48

Hallo Helmut,
das sieht doch schon ganz ansehnlich aus.
kaewwantha
kaewwantha
Bauanleitung-Verwahrer
Bauanleitung-Verwahrer


Nach oben Nach unten

Baubericht Boot des Zar Peter der Grosse FORTUNA (1689) 1:40 Empty Re: Baubericht Boot des Zar Peter der Grosse FORTUNA (1689) 1:40

Beitrag von Gesponserte Inhalte


Gesponserte Inhalte


Nach oben Nach unten
