Revell 07068 Chevy Impala Police Car

Hallo
Ich habe mich etwas mit dem Lichtbalken  Chevy Impala  beschäftigt, und angefangen ihn mit Beleuchtung auszustatten.
Hier zeige ich Euch mit paar Bildern, wie ich es gemacht habe.

Die Verpackung


Der Lichtbalken


Der Lichtbalken zerlegt


Die Teile für die blaue Seite 2 x LED 1206 blau und 2 x Widerstand 1206 120 Ohm


die beiden LEDs 1206 blau verlötet -Pol in der Mitte


die beiden LEDs 1206 blau verlötet -Pol in der Mitte   Rückseite


Links ist ein 120 Ohm-Widerstand und in der Mitte der Minusanschluß angelötet


rechts der zweite Widerstand 120 Ohm angelötet


Hier ist nun der Plus-Anschluß angelötet. Damit ist die blaue Seite fertig


rote Seite 2 x LED 1206 rot und 2 x Widerstand 1206 180 Ohm, alles verlötet und zum Einbau bereit


Beide Baugruppen in den Lichtbalken geklebt, Draufsicht


Beide Baugruppen in den Lichtbalken geklebt, Vorderansicht


Lichtprobe ohne Abdeckung


Lichtprobe mit Abdeckungen


Testaufbau der Steuerung



Hier noch ein kleiner Test

Wieder sehr interessante Einblicke in deinen Mikrokosmos.

Hallo
Der Lichtbalken ist jetzt fertig gebaut. Ich habe die beiden Scheinwerfer in der Mitte mit LEDs bestückt.

Hier sind die Scheinwerfer abgebildet, die mit SMD LEDs bestückt werden. Da sie sehr klein sind, habe ich sie ausfräßen müssen.


Hier ein Bild der LED auf einem 1 Cent-Stück als Größenvergleich. Die SMD LED hat Baugröße 0402. Diese LEDs kann ich nur bedrahtet verbauen, weil ich an so kleine LEDs keine Drähte anlöten kann.


Die LED ist mit einem Vorwiderstand 120 Ohm bestückt und in das Scheinwerfergehäuse eingeklebt


Den Lichtbalken im Mittelteil seitlich aufgebohrt für die Anschlüsse der Scheinwerfer


Hier sind die Scheinwerfer eingeklebt


Hier sind die eingeklebten Scheinwerfer-Vorwiderstände in der  Unterseite zu sehen


Lichttest


Ich bin noch am Überlegen, ob ich die Scheinwerfer als Dauerlicht oder als Blitzer ansteuere.

Was meint Ihr ???

Hey Egbert,
ich würde die Scheinwerfer als Blitzer schalten,
sonst wird man das KFZ nie von vorne anschauen können.
Ich denke die Frontscheinwerfen sind am Ende völlig ausreichend.

John-H. schrieb:Hey Egbert,
ich würde die Scheinwerfer als Blitzer schalten....

Danke John
Der Meinung bin ich auch.

Hier noch ein kurzer Test mit Blitzer

Der Chevy ist fertig gebaut.
Ich habe ein paar Bilder gemacht, die ich Euch hier zeigen werde. Ich gehe nicht auf Zusammenbau und Farbgebung ein. Ich zeige hier die weiteren Umbauten die zum Einbau der Beleuchtung nötig sind.

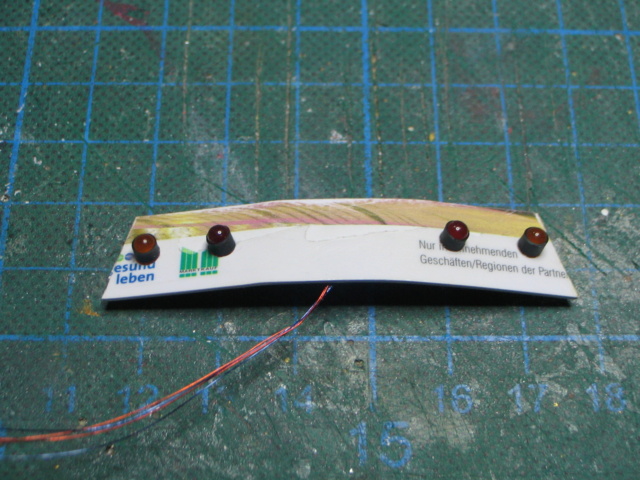

Rücklicht und Blinker mit Widerständen in eine Plastikplatte eingeklebt. Sie wird  innen hinten eingeklebt


Hier eine Ansicht der Platte von oben.


Damit das Licht nicht seitlich streut, habe ich Schrumpfschlauchstücken aufgesetzt.


Hier ist der Lampenträger für die vorderen Lampen. Ich habe "Lampenatrappen" aufgebohrt und die LEDs eingeklebt und verdrahtet.


Ansicht von vorn auf die LEDs


Eine Magroaufnahme einer Seite mit den LEDs und in der Mitte ein Widerstand


Zusammengebaute Innenkabine


andere Ansicht

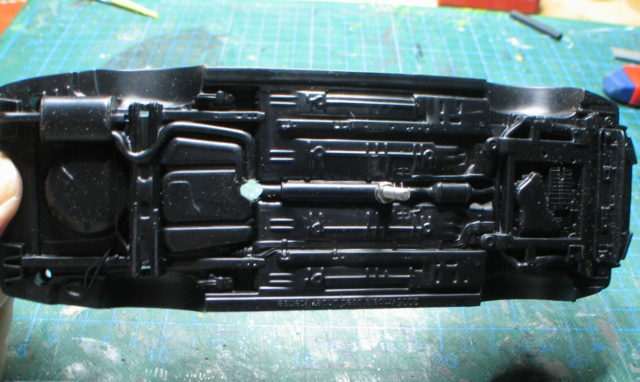

Fahrzeugboden mit Befestigungsschraube und Kabelduchführung


andere  Ansicht


Die Anschlußplatine mit Kabel.

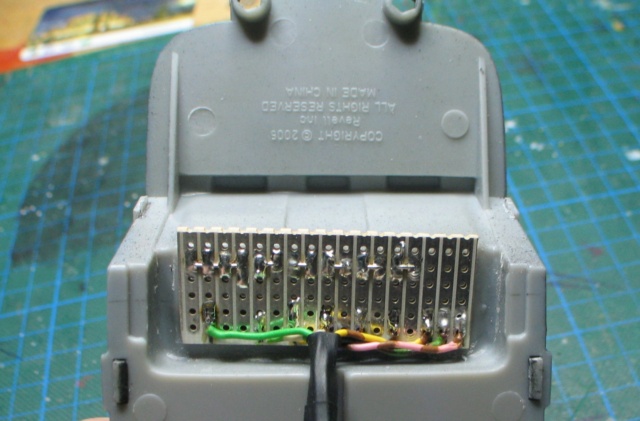

Hier ist die Platine unter der Kabine eingeklebt und wird verdrahtet


So das war der erste Teil. es geht weiter.

So jetzt kommt der zweite Teil.

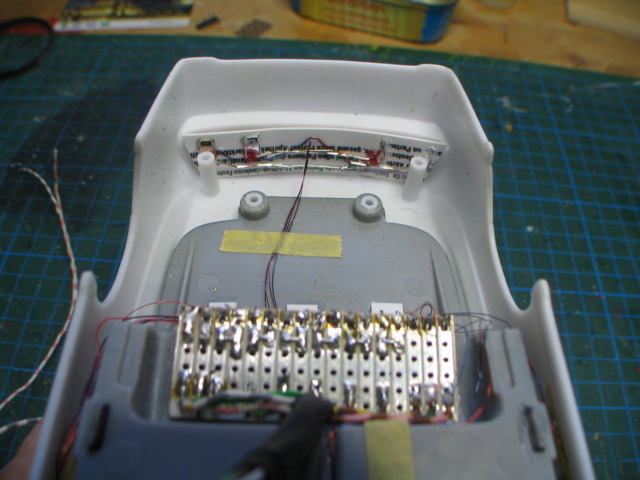

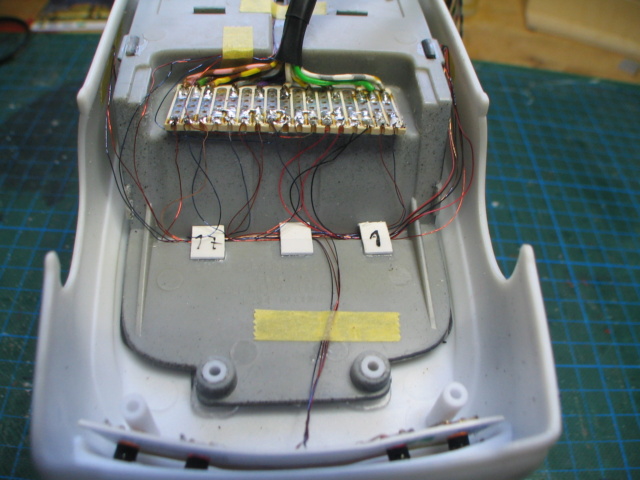

Die Drähte sind alle verlötet Die farbigen Anschlußdrähte werden nach unten in den Sockel geführt und angesteckt


Rücklichter eingeklebt und die Anschlußdrähte

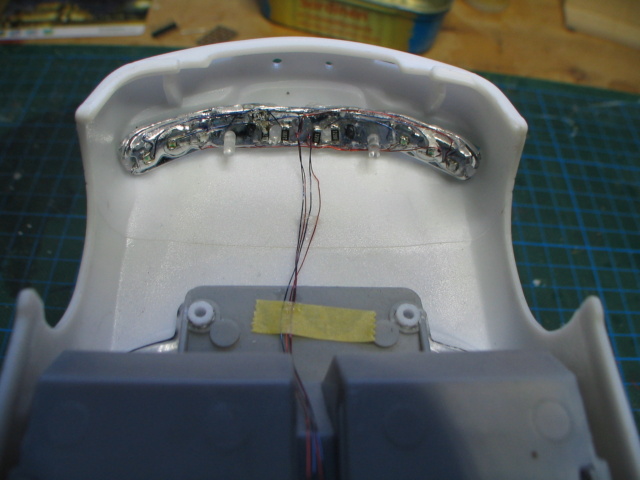

Scheinwerfer eingeklebt und die Drähte


Der Fahrzeugboden ist eingbaut, ubd die Drähte rausgeführt. Der Boden wird vorn eingehangen und hinten mit zwei Schrauben fixiert


Das Innenleben des Sockels mit den Steckbuchsen und den verschiedenen Platinen. Der Arduino fehlt hier noch.


Hier ist alles verbaut. Die Drähte sind angsteckt.


Jetzt noch paar Bilder vom fertigen Fahrzeug














...und noch ein kleines Video..



fertig

Sehr mehr braucht man nicht sagen!
