Säuretopfwagen, M1:16 - Seite 2 Empty Re: Säuretopfwagen, M1:16

Beitrag von Helmut_Z Mi 16 Aug 2023, 06:15

wouw.....wie bekommt man sowas hin shocked
Helmut_Z
Helmut_Z
Superkleber
Superkleber


Nach oben Nach unten

Säuretopfwagen, M1:16 - Seite 2 Empty Re: Säuretopfwagen, M1:16

Beitrag von Heimo Mi 16 Aug 2023, 10:09

Ja Helmut, diese Frage stelle ich mir auch gerade.

Klaus, das ist einfach eine andere Liga in der Du spielst. Immer wieder ein Genuß so etwas verfolgen zu können ( und ich bin kein eingefleischter Kartonbauer).
Vor allem, mit welcher Farbe bekommt man diesen traumhaften Metalleffekt (auf den Laufflächen) hin.   scratch
Heimo
Heimo
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Säuretopfwagen, M1:16 - Seite 2 Empty Re: Säuretopfwagen, M1:16

Beitrag von klaus.kl Mi 16 Aug 2023, 10:53

Hallo Helmut, Heimo,

schaut mal bei dem Kesselwagen rein. Da habe ich relativ genau beschrieben wie ich die Radsätze erstelle.

Code:
https://www.der-lustige-modellbauer.com/t31510-landerbahn-kesselwagen-m-116

Die Radkörper und die Lauffläche habe ich nach den ersten Schleifrunden 2 mal mit Schnellschleifgrund (nehme keinen Sekundenkleber mehr) eingestrichen. Dann der letzte Schliff mit 1200 Körnung. Die Lauffläche lackiert mit Humbrol Metal Cote 27003, über Nacht trocknen lassen, nochmal 1200 Körnung, 2. Anstrich mit 27003, trocknen lassen und dann mit kleiner Schwabbelscheibe poliert.
Ist zwar recht aufwändig und kostet etwas Zeit .... habe ich Grinsen

gruß Klaus
klaus.kl
klaus.kl
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Spur 1, dampf, Fraenkyzuma und Heimo mögen diesen Beitrag

Nach oben Nach unten

Säuretopfwagen, M1:16 - Seite 2 Empty Re: Säuretopfwagen, M1:16

Beitrag von Heimo Mi 16 Aug 2023, 12:28

Vielen Dank für die schnelle Antwort.

Aber der Aufwand lohnt sich auf jeden Fall, wenn man das Endergebnis so betrachtet. 2 Daumen
Heimo
Heimo
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Säuretopfwagen, M1:16 - Seite 2 Empty Re: Säuretopfwagen, M1:16

Beitrag von Fraenkyzuma Mi 16 Aug 2023, 12:40

Hallo Klaus,

Von mir auch ein Zwischen-Sonderapplaus !
Die Radsätze sind einfach fantastisch geworden. Ich hab in ähnlichem Finish auch noch einen in 1:20 zuhause liegen ... aus Lehrzeiten an der Drehbank aus Stahl gefertigt ... das ist gegen Deine Kunst eher die triviale Herstellung gewesen ... eine Lehrstunde in Sachen Kartonmodellbau 👍👍👍

Gruß von Frank
Fraenkyzuma
Fraenkyzuma
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Säuretopfwagen, M1:16 - Seite 2 Empty Re: Säuretopfwagen, M1:16

Beitrag von laiva-ukko Mi 16 Aug 2023, 12:43



Nach wie vor Wahnsinn Zehn Wie geil
laiva-ukko
laiva-ukko
Forenguru
Forenguru


Nach oben Nach unten

Säuretopfwagen, M1:16 - Seite 2 Empty Re: Säuretopfwagen, M1:16

Beitrag von klaus.kl Do 17 Aug 2023, 11:18

Hallo Stephan, Frank, Heimo, Helmut.... alle Liker
Hallo zusammen,
ja, erst mal vielen Dank für eure Bewertungen der besonderen Art Freundschaft Grinsen sunny
Freut mich natürlich ungemein, dass ihr so intensiv beim Bau mit dabei seid. Ich versuche beim Bau eigentlich nur, wie ihr alle ebenso, das Maximale aus eigenem Geschick heraus zu holen. Diesmal gelang es sehr gut ... manchmal gut ... und ab und zu in die Tonne ...
Schön wäre es, wenn ich das eine oder andere mal auf ein Treffen oder Ausstellung die Werke präsentieren könnte. ... Muste diese Jahr leider schon 3 mal absagen. Vieleicht klappt es nächtes Jahr.

Weiter geht es mit dem Rahmen.
Auf einen separaten Beschriftungsbogen wollte ich diesmal verzichten. Also Vorlage eingescannt, vergrößert und ausgedruckt. Ergebnis bescheiden ... Schwarz war hellgrau.
Beschriftung trotz 600 dpi fransig. Copyshop aufgesucht. Ergebnis etwas besser, aber nicht zufriedenstellend. Also alles auf dem Bildschirm nachgezeichnet, schwarz mit weißer Beschriftung und ausgedruckt.
Passte dann wunderbar zum Anstrich der Längsträger. Ich nehme dazu immer "Schwarz Anthrazit " Dann sieht man später die ganzen Bremsteile noch etwas besser.

Säuretopfwagen, M1:16 - Seite 2 P1020719

Säuretopfwagen, M1:16 - Seite 2 P1020718

Säuretopfwagen, M1:16 - Seite 2 P1020717

So geht`s jetzt weiter ... viele schöne Längs- und Querträger mit vielen Nieten und Schrauben.
Diesmal habe ich vor, die Bremsanlage zumindest über die Handbremse funktionstüchtig zu basteln... Roofl

allen noch eine schöne Woche
Grüssle aus dem schwülem Süden
Klaus
klaus.kl
klaus.kl
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Regelspur, Glufamichel, didibuch, maxl, Spur 1, folkwang, Schlossherr und mögen diesen Beitrag

Nach oben Nach unten

Säuretopfwagen, M1:16 - Seite 2 Empty Re: Säuretopfwagen, M1:16

Beitrag von maxl Do 17 Aug 2023, 11:40

Beschriftung: erste Sahne, Klaus! Und wenn das Ziel über Umwege erreicht wurde, ist es doppelt befriedigend!
Handbremse funktionsfähig? Pass auf, dass du uns nicht in einen anderen Modellbau-Kosmos enteilst...
Gutes Gelingen weiterhin wünscht
Michael
maxl
maxl
Forenurgestein
Forenurgestein


Nach oben Nach unten

Säuretopfwagen, M1:16 - Seite 2 Empty Re: Säuretopfwagen, M1:16

Beitrag von didibuch Do 17 Aug 2023, 19:25

Hallo Klaus,

das sieht einfach klasse aus.

Viele Grüße
Dieter
didibuch
didibuch
Superkleber
Superkleber


Nach oben Nach unten

Säuretopfwagen, M1:16 - Seite 2 Empty Re: Säuretopfwagen, M1:16

Beitrag von laiva-ukko Do 17 Aug 2023, 19:33



Bin wieder mal sprachlos shocked Massstab Staunender Smilie
laiva-ukko
laiva-ukko
Forenguru
Forenguru


Nach oben Nach unten

Säuretopfwagen, M1:16 - Seite 2 Empty Re: Säuretopfwagen, M1:16

Beitrag von klaus.kl Di 22 Aug 2023, 17:04

Hallo zusammen,
vielen Dank für Likes und Kommentare Freundschaft
Michael, ich denke so schlimm wird das mir der funktionierenden Handbremse nicht werden.
Alle Bauteile sind weitgehend Einzel erstellt und mit kleinen Drahtstücken zusammengesteckt. Eigentlich muss ich zum Schluss nur den Klebstoff weglassen ... Grinsen

Weiter ging es in den letzten Tagen mit dem Rahmen weiter. Begünstigt durch das schöne Wetter  sunny
Kupplungsdämpfer zwischen den Längsträgern noch ohne Lackierung.
Säuretopfwagen, M1:16 - Seite 2 P1020721
alles farblich behandelt und eingebaut
Säuretopfwagen, M1:16 - Seite 2 P1020722
Verlängerung zu den Kupplungshaken und Verbindungsbleche aufgesetzt.
Säuretopfwagen, M1:16 - Seite 2 P1020720
Querträger und weitere Verstärkungswinkel. Erste Maßprobe mit den Radsatztragblechen. Da hatte ich schon Patzer erlebt, das es zu komischen Pufferhöhen gekommen ist.

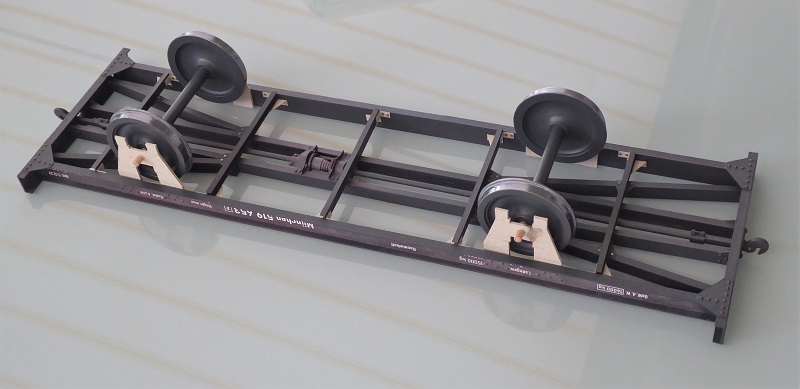

Säuretopfwagen, M1:16 - Seite 2 P1020723
im Rohbau
Säuretopfwagen, M1:16 - Seite 2 P1020725
Jetzt oder nie.... fest verklebt. Alterung mach ich auch immer gleich mit. Später kommt man einfach nicht mehr gescheid an die Bauteile ran.

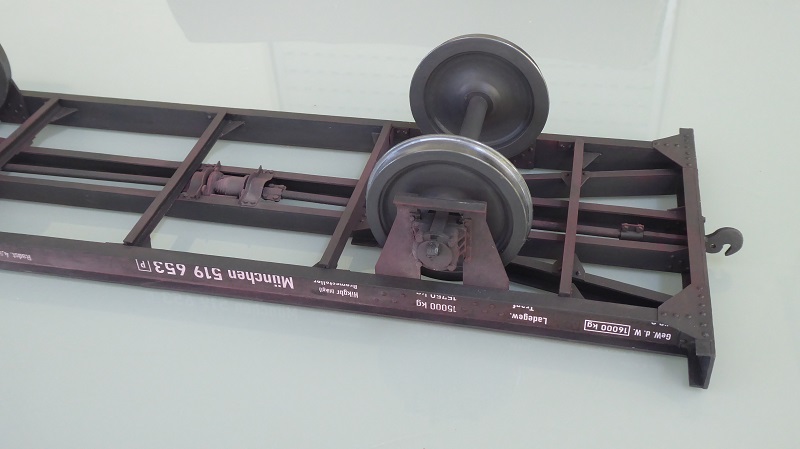

Säuretopfwagen, M1:16 - Seite 2 P1020724


Säuretopfwagen, M1:16 - Seite 2 P1020726

Säuretopfwagen, M1:16 - Seite 2 P1020727

Stellprobe mußte sein Grinsen

Als nächstes wird der Arbeitsplatz zwischenaufgeräumt und dann geht`s weiter mit den Federpaketen und diversen Kleinteilen.

allen eine schöne Woche ... bei uns grad 35 Grad im Neckartal ... müßte auch nicht sein, hilft aber dem Bastelfortschritt Roofl
Gruß Klaus
klaus.kl
klaus.kl
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Regelspur, Glufamichel, didibuch, maxl, Spur 1, Rudi Bahn, folkwang und mögen diesen Beitrag

Nach oben Nach unten

Säuretopfwagen, M1:16 - Seite 2 Empty Re: Säuretopfwagen, M1:16

Beitrag von klaus.kl Di 29 Aug 2023, 19:56

Hallo zusammen,
vielen Dank für die vielen "Daumen hoch" und schön das ihr alle dabei seid. Freundschaft

Weiter ging es mit den Fahrgestellteilen.
Alles recht einfach zu bewerkstelligen. Graupappe, scharfe Klinge und etwas Weißleim.
Säuretopfwagen, M1:16 - Seite 2 P1020729

Hier alles schön lackiert, etwas gealtert und montiert.
Säuretopfwagen, M1:16 - Seite 2 P1020728

Bremsbacken in Großaufnahme. Graupappe in 5 Schichten
Säuretopfwagen, M1:16 - Seite 2 P1020730

Hier weitere Teile. Von der funktionierenden Handbremse mußte ich mich leider verabschieden. Die Aufhängung hätte dickere Graupappe erfordert.
Zusätzlich nur gehärtet mit Sekundenkleber. Schnellschleifgrund reicht hier leider nicht aus.
Somit muß der nächst höhere Modellbau-Kosmos noch etwas warten.  Roofl

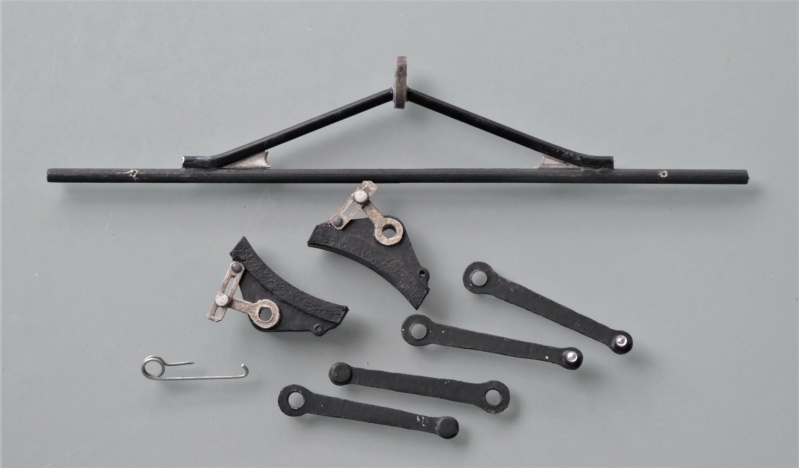

Säuretopfwagen, M1:16 - Seite 2 P1020731

Zoom macht alles sooo sichtbar. Wink
Säuretopfwagen, M1:16 - Seite 2 P1020732

es warten noch viele Teile am Rahmen und der Bremsanlage ....

allen eine scheene Woche
gruß Klaus
klaus.kl
klaus.kl
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Frank Kelle, Bastlerfuzzy, maxhelene, Regelspur, Glufamichel, didibuch, maxl und mögen diesen Beitrag

Nach oben Nach unten

Säuretopfwagen, M1:16 - Seite 2 Empty Re: Säuretopfwagen, M1:16

Beitrag von maxl Di 29 Aug 2023, 20:10

Wieder vom Feinsten, Klaus! Eine Augenweide!

Beste Grüße
Michael
maxl
maxl
Forenurgestein
Forenurgestein


Nach oben Nach unten

Säuretopfwagen, M1:16 - Seite 2 Empty Re: Säuretopfwagen, M1:16

Beitrag von Heimo Di 29 Aug 2023, 20:17

...mir fallen langsam keine Superlative mehr ein, die Deinem Können gerecht werden.... 2 Daumen
Heimo
Heimo
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Säuretopfwagen, M1:16 - Seite 2 Empty Re: Säuretopfwagen, M1:16

Beitrag von Helmut_Z Mi 30 Aug 2023, 02:56

Moin Klaus

wirklich scheen Cool
Modellbau vom feinsten
Helmut_Z
Helmut_Z
Superkleber
Superkleber


Nach oben Nach unten

Säuretopfwagen, M1:16 - Seite 2 Empty Re: Säuretopfwagen, M1:16

Beitrag von klaus.kl Di 05 Sep 2023, 10:35

Hallo zusammen,
Danke, Danke für die vielen Likes und motivierenden Kommentare.  Freundschaft  Grinsen

weiter ging es mit diversen Teilen der Bremsbackenaufhängung, Druckluftkessel und Bremszylinder. Detailbauaufnahmen habe ich keine gemacht.
Aber gestern Abend stand die Sonne so schön und ich konnte ein paar Aufnahmen vom aktuellen Satnd machen.

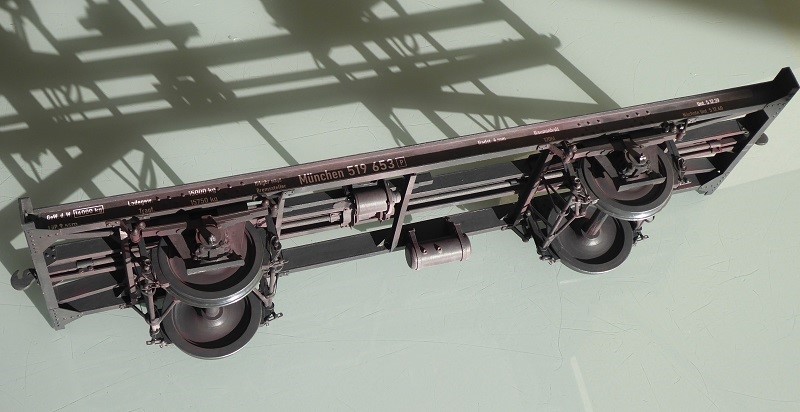

Säuretopfwagen, M1:16 - Seite 2 P1020733

Säuretopfwagen, M1:16 - Seite 2 P1020735

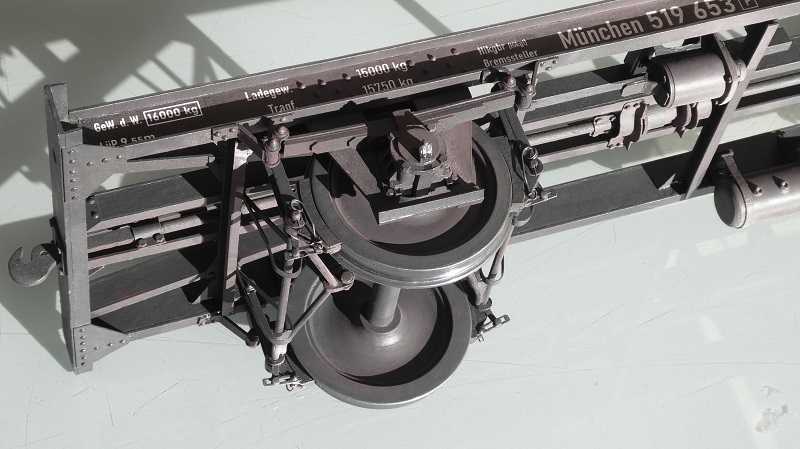

Säuretopfwagen, M1:16 - Seite 2 P1020734

Säuretopfwagen, M1:16 - Seite 2 P1020737

Säuretopfwagen, M1:16 - Seite 2 P1020736

jetzt gibt`s erst mal eine kleine Bastelpause, einige Tage im Allgäu sollen auch ganz gut tun. Roofl

Gruß Klaus
klaus.kl
klaus.kl
Schneidmatten-Virtuose
Schneidmatten-Virtuose


didl, Regelspur, didibuch, maxl, Spur 1, folkwang, Schlossherr und mögen diesen Beitrag

Nach oben Nach unten

Säuretopfwagen, M1:16 - Seite 2 Empty Re: Säuretopfwagen, M1:16

Beitrag von Glufamichel Di 05 Sep 2023, 16:07

Guter gebrauchter Zustand wäre schwer untertrieben Klaus sunny   2 Daumen

Dann einen schönen und erholsamen Urlaub...  Winker 3
Glufamichel
Glufamichel
Moderator
Moderator


klaus.kl mag diesen Beitrag

Nach oben Nach unten

Säuretopfwagen, M1:16 - Seite 2 Empty Re: Säuretopfwagen, M1:16

Beitrag von klaus.kl Mi 13 Sep 2023, 22:35

Grad bei Märklin entdeckt ...

Säuretopfwagen, M1:16 - Seite 2 Screen10

Ich glaub, da muss ich mein angedachten Farbkleid nochmals überdenken Roofl Grinsen Ablachender

Grüssle aus dem Allgäu
Klaus
klaus.kl
klaus.kl
Schneidmatten-Virtuose
Schneidmatten-Virtuose


didibuch, maxl, Helmut_Z, Classic, Fraenkyzuma und Heimo mögen diesen Beitrag

Nach oben Nach unten

Säuretopfwagen, M1:16 - Seite 2 Empty Re: Säuretopfwagen, M1:16

Beitrag von Glufamichel Mi 13 Sep 2023, 23:35

Auf die Farbinterpretation der Moba-Hersteller kann man sich erfahrungsgemäss auch nicht unbedingt verlassen Klaus... sunny
Glufamichel
Glufamichel
Moderator
Moderator


klaus.kl und Classic mögen diesen Beitrag

Nach oben Nach unten

Säuretopfwagen, M1:16 - Seite 2 Empty Re: Säuretopfwagen, M1:16

Beitrag von Fraenkyzuma Do 14 Sep 2023, 09:48

Hallo Klaus,

An dem Märklin Modell steht an der Seite noch "Frohe Weihnachten" ... ich glaube, das wirkt sich noch aufs eher ungewohnte Design aus.
Ich meine auch, braun oder tonfarben sollten die Behälter sein ... steht ihnen am besten.

Das Fahrgestell ist übrigens an Vorbildtreue nicht mehr zu überbieten. Wenn Du das mal von unten Richtung blauen Himmel fotografierst denk ich, ich steh in der Grube und hab einen Schraubenschlüssel in der Hand und ne blaue Werkerjacke an ... und einen Hammer in der anderen Hand  ...

Viel Spaß weiterhin beim Bau wünscht Frank
Fraenkyzuma
Fraenkyzuma
Schneidmatten-Virtuose
Schneidmatten-Virtuose


klaus.kl, Classic und Heimo mögen diesen Beitrag

Nach oben Nach unten

Säuretopfwagen, M1:16 - Seite 2 Empty Re: Säuretopfwagen, M1:16

Beitrag von Heimo Do 14 Sep 2023, 13:33

...am besten den Schraubenzieher noch so mit auf das Bild bringen, daß er realistisch wirkt. Very Happy

...und was die Farben angeht. ich finde die Märklin Farbgebung schrecklich....

Klaus, laß mal Deine Farbgestaltung wie sie ist.
Heimo
Heimo
Schneidmatten-Virtuose
Schneidmatten-Virtuose


klaus.kl und dampf mögen diesen Beitrag

Nach oben Nach unten

Säuretopfwagen, M1:16 - Seite 2 Empty Re: Säuretopfwagen, M1:16

Beitrag von folkwang Fr 06 Okt 2023, 11:43

Hallo Klaus,
welche Farbe hast Du für Deine Säuretöpfe verwendet?
Deinen Farbton finde ich sehr treffend.
folkwang
folkwang
Mitglied
Mitglied


Nach oben Nach unten

Säuretopfwagen, M1:16 - Seite 2 Empty Re: Säuretopfwagen, M1:16

Beitrag von klaus.kl Fr 06 Okt 2023, 22:07

Hallo zusammen,

Urlaub ist schon ein paar Tage wieder rum und es hat ein wenig gedauert um den Faden wieder aufzunehmen.
Danke erst mal für die Likes und netten Kommentare. Ich fand es schon witzig, dass Märklin gerade jetzt einen Säuretopfwagen als Weihnachtskollektion herausbringt. Natürlich bleibe ich bei meinem angedachten Farbmuster. Privatwagen ehemals k.bay.sts.b jetzt in Epoche 2 DR Fahrgestell schwarz, Aufbau Länderbahngrün, Töpfe in braun.

Uwe: der Farbton der Töpfe ist ein braun mit Rosteffekt von Dupli-Color aus Spraydose. Das braun hat kleinste Einschlüsse von Glitzer .... kommt auf den Fotos leider so nicht raus.

Sodele, weiter ging es mit der Bremsanlage ...
hier mal 2 Bauteile ... alles wie gehabt aus Graupappe, Drahtstücken, Schraubenköpfe aus Laserteile ....
Säuretopfwagen, M1:16 - Seite 2 P1020740

Hier schon alles lackiert und montiert.
Säuretopfwagen, M1:16 - Seite 2 P1020741

Säuretopfwagen, M1:16 - Seite 2 P1020742

Einiges an Bauteilen kommt noch dazu, bis die Bodendecke aufgeklebt werden kann.

Allen ein scheenes Wochenende, viel Spaß beim Basteln und Werkeln.

gruß Klaus
klaus.kl
klaus.kl
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Glufamichel, didibuch, maxl, Spur 1, folkwang, gronauer, trambahn und mögen diesen Beitrag

Nach oben Nach unten

Säuretopfwagen, M1:16 - Seite 2 Empty Re: Säuretopfwagen, M1:16

Beitrag von klaus.kl Di 10 Okt 2023, 22:48

Hallo zusammen,
zuerst lieben Dank für die vielen Motivationslikes ... ich sehe ihr seid noch dabei Grinsen

nur ein kleiner Nachtrag von den letzten Tagen.
Hab mir zur Stabilisierung vom Rahmen mal den Unterboden angenommen. Da kommt wieder mal viel Fleißarbeit auf mich zu. Auch im Hinblick auf die Befestigung der Töpfe mit den vielen Holzabstützungen ...

Boden mit Dielennachbildung und der unteren Quer - und Längslattung. Alles Graupappestreifen mit Farbe.
Säuretopfwagen, M1:16 - Seite 2 P1020743

Säuretopfwagen, M1:16 - Seite 2 P1020744

noch eine Ansicht von unten. Bretterfugen nur geritzt.
Säuretopfwagen, M1:16 - Seite 2 P1020745

Da ich den Rahmen mit Lattenboden so schön auf dem Basteltisch legen kann, werde ich erst mal alle unteren Teile noch verbauen.

allen noch eine schöne Woche

gruß Klaus
klaus.kl
klaus.kl
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Glufamichel, didibuch, maxl, Spur 1, folkwang, Helmut_Z, trambahn und mögen diesen Beitrag

Nach oben Nach unten

Säuretopfwagen, M1:16 - Seite 2 Empty Re: Säuretopfwagen, M1:16

Beitrag von maxl Mi 11 Okt 2023, 08:53

Immer wieder ein Genuss, Klaus! Man baut in Gedanken sofort mit.
Ich fühle mich sehr angenehm an meine eigenen Scratch-Bau-Zeiten erinnert...
Die Genauigkeit und Sauberkeit deiner Bauausführung begeistern mich immer wieder!

Beste Grüße
Michael
maxl
maxl
Forenurgestein
Forenurgestein


klaus.kl mag diesen Beitrag

Nach oben Nach unten

Säuretopfwagen, M1:16 - Seite 2 Empty Re: Säuretopfwagen, M1:16

Beitrag von Gesponserte Inhalte


Gesponserte Inhalte


Nach oben Nach unten

Seite 2 von 3 Zurück  1, 2, 3  Weiter

Nach oben



Befugnisse in diesem Forum
Sie können in diesem Forum nicht antworten
