Dieselrangierlok SM03 1:45 ProModel Empty Dieselrangierlok SM03 1:45 ProModel

Beitrag von didibuch So 26 Jun 2022, 07:09

Hallo zusammen,

das nächste Eisenbahnthema ist bereits angeschnitten:
Eine polnische leichte Rangierlok SM03, sie kommt im Maßstab 1:45 auf einem Bogen von ProModel.

Dieselrangierlok SM03 1:45 ProModel Cimg5520

Diese Loks wurden ab 1959 bei FABLOK in Chrzanów und ab 1965 auch bei ZASTAL in Zielona Góra hergestellt. 1969 wurden die Modelle durch Nachfolgemodelle abgelöst. Es gab 2 Getriebeausführungen bis 25 und 45 km/h, angetrieben wurden die Maschinen durch einen 6-Zylinder-Dieselmotor mit 150 PS, später auch 180 PS. Die Länge der Lok betrug knapp 7 m, das Dienstgewicht lag bei 24 t. Neben Ausführungen für Normalspur 1435 mm gab es Versionen für 900 mm Spurweite für Industriebahnen. Ich baue hier die Normalspur aus dem Bogen.

Der Bogen umfasst neben der Lok auch einen sogenannten Tarierwagen, einen Gewichtswagen, mit dem Waagen geeicht oder Brücken getestet werden können.
Hier ein paar Eindrücke vom Bogen (sechs Seiten mit Teilen, dazu einige Seiten mit Zeichnungen und Schablonen):

Dieselrangierlok SM03 1:45 ProModel Cimg5522

Dieselrangierlok SM03 1:45 ProModel Cimg5521

Dieselrangierlok SM03 1:45 ProModel Cimg5523

Dieselrangierlok SM03 1:45 ProModel Cimg5525

Die ersten Teile für den Rahmen der Lok sind ausgeschnitten, teilweise schon verdoppelt.

Dieselrangierlok SM03 1:45 ProModel Cimg5524

Viele Grüße
Dieter
didibuch
didibuch
Superkleber
Superkleber


Frank Kelle, Glufamichel, maxl und Classic mögen diesen Beitrag

Nach oben Nach unten

Dieselrangierlok SM03 1:45 ProModel Empty Re: Dieselrangierlok SM03 1:45 ProModel

Beitrag von Frank Kelle So 26 Jun 2022, 09:24

Prima Auswahl, freue mich auf Deinen Bericht!
Frank Kelle
Frank Kelle
Admin
Admin


Nach oben Nach unten

Dieselrangierlok SM03 1:45 ProModel Empty Re: Dieselrangierlok SM03 1:45 ProModel

Beitrag von didibuch So 26 Jun 2022, 16:36

Hallo zusammen,
und Danke für die Likes und den netten Kommentar.

Da wollte ich heute fröhlich den Lokrahmen zusammenbauen, dabei merkte ich, dass in den Rahmen ja noch ein Getriebe reinmuss.
Die Anleitung beschränkt sich auf ein paar Zeichnungen und Fotos, die Reihenfolge der Bauteilnummern hilft leider nicht, man muss schon aufpassen.

Dieselrangierlok SM03 1:45 ProModel Cimg5526

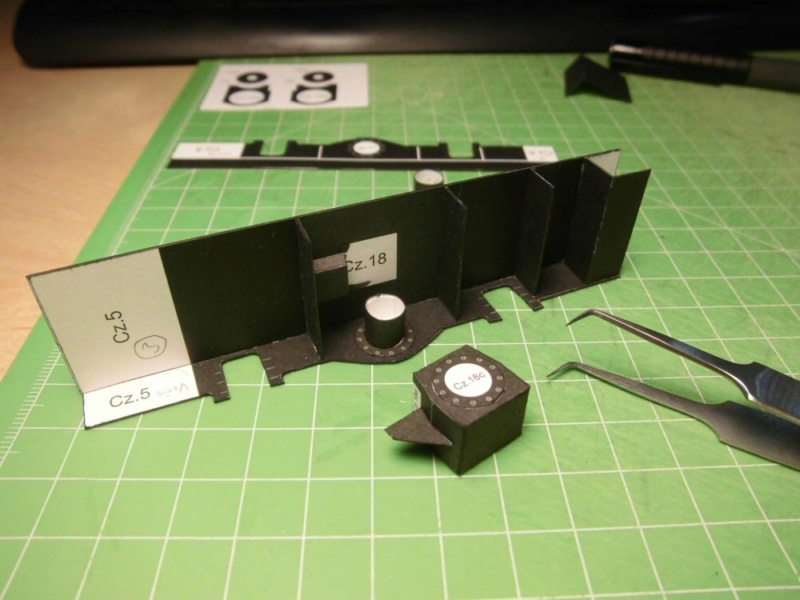

Also raus mit dem Messer und die Getriebeteile ausgeschnitten und zusammengebaut:

Dieselrangierlok SM03 1:45 ProModel Cimg5528

Dieselrangierlok SM03 1:45 ProModel Cimg5527

Dieselrangierlok SM03 1:45 ProModel Cimg5529

Dies ist der aktuelle Stand, es darf wieder trocknen, bevor die zweite Rahmenseite montiert wird.

Viele Grüße
Dieter
didibuch
didibuch
Superkleber
Superkleber


maxl und Classic mögen diesen Beitrag

Nach oben Nach unten

Dieselrangierlok SM03 1:45 ProModel Empty Re: Dieselrangierlok SM03 1:45 ProModel

Beitrag von maxl So 26 Jun 2022, 16:43

Wie knuffig, Dieter! Ein hübsches Teil - und wie gewohnt souverän und sauber gebaut.
Da freue ich mich schon auf die Baufortschritte!

Beste Grüße
Michael
maxl
maxl
Allesleser
Allesleser


Nach oben Nach unten

Dieselrangierlok SM03 1:45 ProModel Empty Re: Dieselrangierlok SM03 1:45 ProModel

Beitrag von Classic Mo 27 Jun 2022, 19:57

Moin Dieter,
eine knuffige(habe ich von Michael Very Happy ) Diesel Lok,
das gefällt mir.
Classic
Classic
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Dieselrangierlok SM03 1:45 ProModel Empty Re: Dieselrangierlok SM03 1:45 ProModel

Beitrag von didibuch Fr 01 Jul 2022, 09:25

Hallo zusammen
und ein herzliches Danke für die netten Reaktionen.

Ein kleines Update: Die äußeren Abschlüsse für die Antriebswelle sind angebracht.

Dieselrangierlok SM03 1:45 ProModel Cimg5530

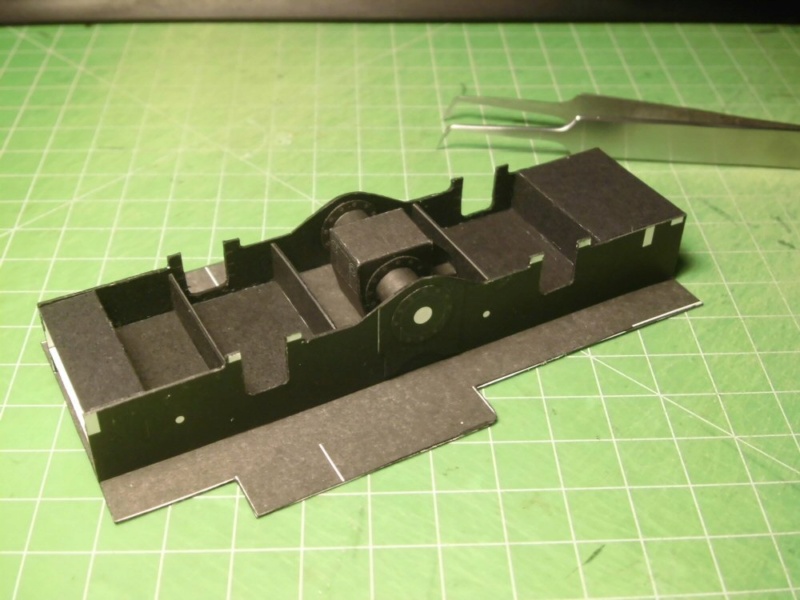

Hier ist der Rahmen einmal probehalber auf die Grundplatte für die Aufbauten gelegt.

Dieselrangierlok SM03 1:45 ProModel Cimg5531

Ich werde nun mit Rädern, Federn, Radaufhängung, Bremsen... weitermachen, da ich da später nicht mehr gut drankomme.

Viele Grüße
Dieter
didibuch
didibuch
Superkleber
Superkleber


doc_raven1000, maxl und Classic mögen diesen Beitrag

Nach oben Nach unten

Dieselrangierlok SM03 1:45 ProModel Empty Re: Dieselrangierlok SM03 1:45 ProModel

Beitrag von didibuch So 03 Jul 2022, 16:23

Hallo zusammen,

es wird für die Räder geschnippelt:

Dieselrangierlok SM03 1:45 ProModel Cimg5532

Viele Grüße
Dieter
didibuch
didibuch
Superkleber
Superkleber


OldieAndi, doc_raven1000, Glufamichel, maxl, Classic und laiva-ukko mögen diesen Beitrag

Nach oben Nach unten

Dieselrangierlok SM03 1:45 ProModel Empty Re: Dieselrangierlok SM03 1:45 ProModel

Beitrag von maxl So 03 Jul 2022, 20:11

Was da in der Blechdose liegt, sieht aus wie Lasercut, Dieter! Ist das etwa Handarbeit? Ich fall vom Hocker...

Beste Grüße
Michael
maxl
maxl
Allesleser
Allesleser


Peter2018 mag diesen Beitrag

Nach oben Nach unten

Dieselrangierlok SM03 1:45 ProModel Empty Re: Dieselrangierlok SM03 1:45 ProModel

Beitrag von didibuch Mo 11 Jul 2022, 20:39

Hallo zusammen
und Danke für die Likes Freundschaft

Hallo Michael, das ist tatsächlich Handarbeit. Wenn ich genügend Ruhe und Zeit habe, schneide ich solche Sachen sogar recht gerne aus.

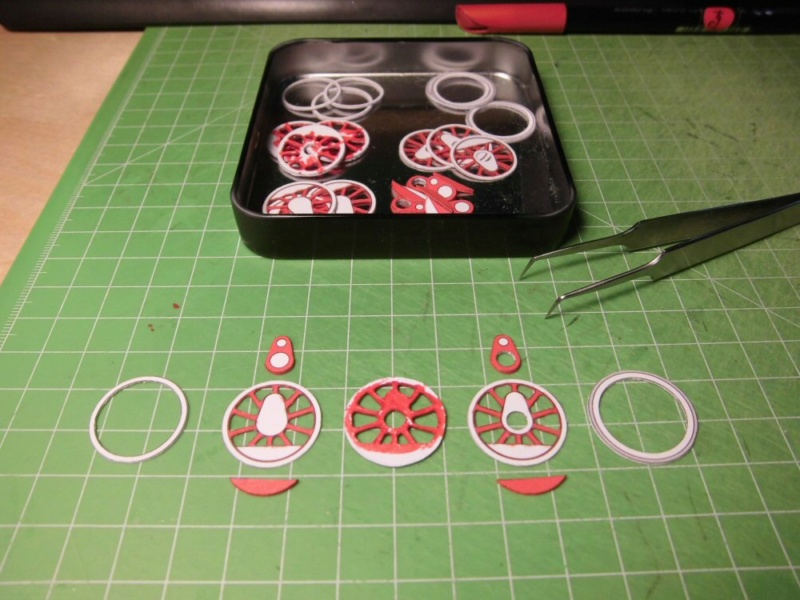

Und nun ein kurzer Zwischenstand, die Teile für die Räder sind ausgeschnitten und die Kanten gefärbt. Die Lauffläche fehlt noch, die kommt zum Schluß.

Dieselrangierlok SM03 1:45 ProModel Cimg5610

Diese Teile ergeben zusammen dann ein Rad, geklebt wird aber erst, wenn die Farbe ganz trocken ist.

Viele Grüße
Dieter
didibuch
didibuch
Superkleber
Superkleber


OldieAndi, didl, doc_raven1000, Glufamichel, maxl, klaus.kl, Schlossherr und Classic mögen diesen Beitrag

Nach oben Nach unten

Dieselrangierlok SM03 1:45 ProModel Empty Re: Dieselrangierlok SM03 1:45 ProModel

Beitrag von didl Mo 11 Jul 2022, 22:44

Schönes Modell Dieter 2 Daumen
Kann man für alle Zugarten gebrauchen!
Freu mich auf die Fortschritte!
didl
didl
Lupenbesitzer
Lupenbesitzer


didibuch mag diesen Beitrag

Nach oben Nach unten

Dieselrangierlok SM03 1:45 ProModel Empty Re: Dieselrangierlok SM03 1:45 ProModel

Beitrag von didibuch Mi 13 Jul 2022, 11:41

Hallo zusammen
und Danke an Dieter und die Like-Spender.

Die Räder sind nun fertig:

Dieselrangierlok SM03 1:45 ProModel Cimg5611

Ich werde mich dann mit den Achsen, Achslagern und Federpaketen beschäftigen.

Viele Grüße
Dieter
didibuch
didibuch
Superkleber
Superkleber


OldieAndi, doc_raven1000, Straßenbahner, ullie46, maxl, Peter2018 und Classic mögen diesen Beitrag

Nach oben Nach unten

Dieselrangierlok SM03 1:45 ProModel Empty Re: Dieselrangierlok SM03 1:45 ProModel

Beitrag von maxl Mi 13 Jul 2022, 11:47

Da kann ich nur den Hut ziehen, Dieter!
Jeder, der sich an Kartonrädern schon mal versucht hat, weiß, was du da geleistet hast...
Es bleibt dabei: Räder sind die "Visitenkarte"! Gratulation!

Beste Grüße
Michael
maxl
maxl
Allesleser
Allesleser


didibuch mag diesen Beitrag

Nach oben Nach unten

Dieselrangierlok SM03 1:45 ProModel Empty Re: Dieselrangierlok SM03 1:45 ProModel

Beitrag von didibuch Sa 23 Jul 2022, 14:25

Hallo zusammen
und ein ganz großes 'Danke schön' an Michael.
Danke natürlich auch für die Likes.

Diesmal nur ein kurzes Update aus der zu Ende gehenden Urlaubswoche.

Dieselrangierlok SM03 1:45 ProModel Cimg5612

Aus diesen Teilen entstehen Achsen, Radlager und Federung:

Dieselrangierlok SM03 1:45 ProModel Cimg5613

Achsen und Federpakete sind fertig, der Rest in unterschiedlichen Stadien der Entstehung.

Viele Grüße
Dieter
didibuch
didibuch
Superkleber
Superkleber


Frank Kelle, OldieAndi, doc_raven1000, Glufamichel, maxl, Schlossherr und Classic mögen diesen Beitrag

Nach oben Nach unten

Dieselrangierlok SM03 1:45 ProModel Empty Re: Dieselrangierlok SM03 1:45 ProModel

Beitrag von didibuch So 24 Jul 2022, 15:55

Hallo zusammen
und Danke für die gehobenen Daumen.

Trotz hoher Temperaturen in meiner Lokwerkstatt wurde noch etwas weiter gearbeitet.

Dieselrangierlok SM03 1:45 ProModel Cimg5617

Dieselrangierlok SM03 1:45 ProModel Cimg5618

Achslager und Federung werden eingebaut:

Dieselrangierlok SM03 1:45 ProModel Cimg5619

Dieselrangierlok SM03 1:45 ProModel Cimg5621

Und nun kann der Lokrahmen auf eigenen Rädern stehen:

Dieselrangierlok SM03 1:45 ProModel Cimg5620

Weiter geht es dann mit den Bremsen.

Viele Grüße
Dieter
didibuch
didibuch
Superkleber
Superkleber


Frank Kelle, OldieAndi, doc_raven1000, Glufamichel, maxl, klaus.kl, Classic und mögen diesen Beitrag

Nach oben Nach unten

Dieselrangierlok SM03 1:45 ProModel Empty Re: Dieselrangierlok SM03 1:45 ProModel

Beitrag von maxl So 24 Jul 2022, 16:06

Lieber Dieter - ein Gedicht!
Mehr sag ich nicht!

Beste Grüße
Michael
maxl
maxl
Allesleser
Allesleser


didibuch mag diesen Beitrag

Nach oben Nach unten

Dieselrangierlok SM03 1:45 ProModel Empty Re: Dieselrangierlok SM03 1:45 ProModel

Beitrag von Babbedeckel-Tommy So 24 Jul 2022, 16:20

Hallo Dieter,

schön dass selbst unter dem Modell auf Vorbildtreue geachtet wird Very Happy
Babbedeckel-Tommy
Babbedeckel-Tommy
Klebt besser als Sekundenkleber
Klebt besser als Sekundenkleber


didibuch mag diesen Beitrag

Nach oben Nach unten

Dieselrangierlok SM03 1:45 ProModel Empty Re: Dieselrangierlok SM03 1:45 ProModel

Beitrag von Classic So 24 Jul 2022, 16:38

Ein schöner,anschaulicher Bericht Dieter. Cool
Classic
Classic
Schneidmatten-Virtuose
Schneidmatten-Virtuose


didibuch mag diesen Beitrag

Nach oben Nach unten

Dieselrangierlok SM03 1:45 ProModel Empty Re: Dieselrangierlok SM03 1:45 ProModel

Beitrag von OldieAndi So 24 Jul 2022, 21:12

Eine sehr schöne Arbeit, Dieter! Cool
Beim ersten Blick aufs letzte Bild musste ich unwillkürlich an den Federgetriebenen Lokrahmen meiner ersten (und einzigen) Spur0-Lok denken. Rot und schwarz sind aber auch tolle Farben für eine Lok. Wink

Schöne Grüße
Andreas
OldieAndi
OldieAndi
Teilefinder
Teilefinder


didibuch mag diesen Beitrag

Nach oben Nach unten

Dieselrangierlok SM03 1:45 ProModel Empty Re: Dieselrangierlok SM03 1:45 ProModel

Beitrag von didibuch Sa 20 Aug 2022, 11:34

Hallo zusammen
und Danke an Michael, Tommy, Thomas und Andreas für die netten Kommentare.
Danke natürlich auch für die zahlreichen Likes.

Es geht weiter mit den Vorarbeiten für die Bremsanlage. Hier die wichtigsten Teile im Überblick.

Dieselrangierlok SM03 1:45 ProModel Cimg5643

Manchmal verstehe ich den Konstrukteur nicht: Die Bremsklötze sollen durch diese Teile als Hohlkonstruktion gebildet werden?

Dieselrangierlok SM03 1:45 ProModel Cimg5645

Ich klebe diese Teile auf starke Tonpappe und schneide nur die Klötze aus, je zwei zusammengeleimt ergeben dann massive Bremsklötze.

Dieselrangierlok SM03 1:45 ProModel Cimg5644

Ebenso verfahre ich mit anderen zu doppelnden Teilen, Vorderseite auf schwarze Pappe kleben, ausschneiden, fertig.

Dieselrangierlok SM03 1:45 ProModel Cimg5646

Die Teile dürfen nun gut trocknen, dann werden sie an den Lokrahmen montiert.

Viele Grüße
Dieter
didibuch
didibuch
Superkleber
Superkleber


Frank Kelle, OldieAndi, didl, doc_raven1000, Glufamichel, maxl, klaus.kl und mögen diesen Beitrag

Nach oben Nach unten

Dieselrangierlok SM03 1:45 ProModel Empty Re: Dieselrangierlok SM03 1:45 ProModel

Beitrag von Glufamichel Sa 20 Aug 2022, 11:57

Feine und saubere Friemelarbeit Dieter 2 Daumen Ich mache das nicht einmal in 1:25 gerne No
Glufamichel
Glufamichel
Moderator
Moderator


didibuch mag diesen Beitrag

Nach oben Nach unten

Dieselrangierlok SM03 1:45 ProModel Empty Re: Dieselrangierlok SM03 1:45 ProModel

Beitrag von didibuch Mi 24 Aug 2022, 19:29

Hallo zusammen
und Danke an Uwe und alle Liker.

Bremsen, die zweite:

Neben den Bremshaltern und Klötzen habe ich nun auch den Bremszylinder und die Mechanik zur Übertragung der Bremskraft fertiggestellt. Da die Anleitung hier etwas dünn ist, habe ich ein paar Fotos auch von der Unterseite der Lok gemacht.

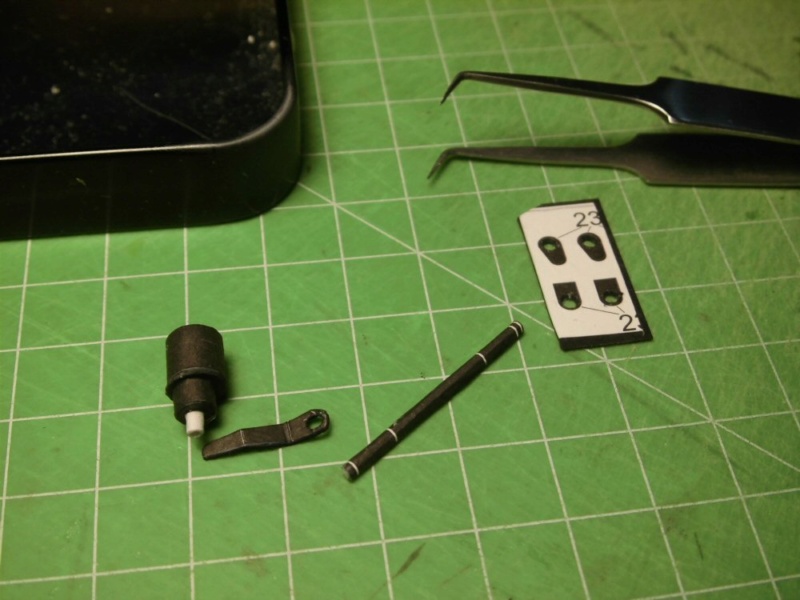

Dieselrangierlok SM03 1:45 ProModel Cimg5647

Dieselrangierlok SM03 1:45 ProModel Cimg5649

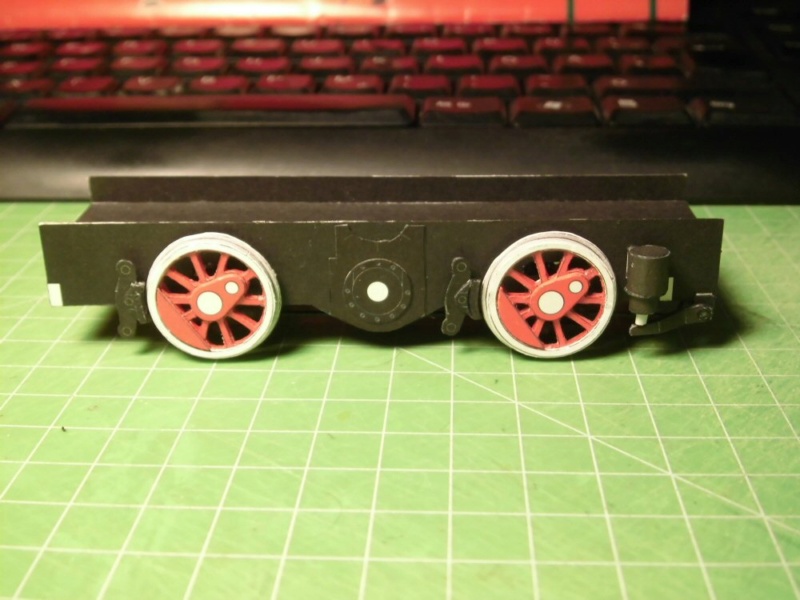

Dieselrangierlok SM03 1:45 ProModel Cimg5648

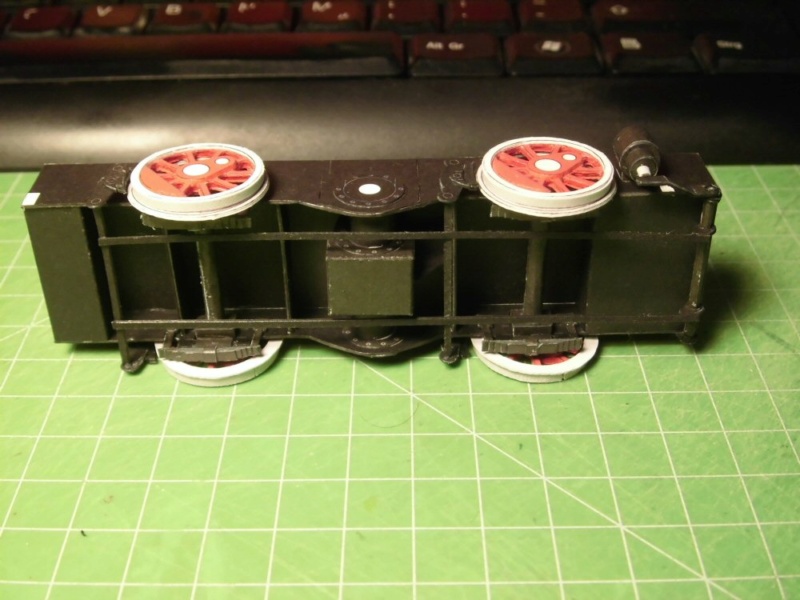

Der Zylinder auf einer Seite wirkt über Hebel und Achse auf ein Gestänge, das unter der Lok die Bremsbacken an die Radkränze zieht.

Dieselrangierlok SM03 1:45 ProModel Cimg5650

Dieselrangierlok SM03 1:45 ProModel Cimg5651

Dieselrangierlok SM03 1:45 ProModel Cimg5652

Die einfache, aber vorbildgetreue Umsetzung im Modell gefällt mir.
Weiter geht es demnächst mit den Kuppelstangen.

Viele Grüße
Dieter
didibuch
didibuch
Superkleber
Superkleber


maxl, Classic und laiva-ukko mögen diesen Beitrag

Nach oben Nach unten

Dieselrangierlok SM03 1:45 ProModel Empty Re: Dieselrangierlok SM03 1:45 ProModel

Beitrag von maxl Mi 24 Aug 2022, 19:42

Das wird bestimmt ein tolles Modell, Dieter! Der "Grundstein" ist gelegt... Bauausführung: Spitze - wie gewohnt!

Beste Grüße
Michael
maxl
maxl
Allesleser
Allesleser


didibuch mag diesen Beitrag

Nach oben Nach unten

Dieselrangierlok SM03 1:45 ProModel Empty Re: Dieselrangierlok SM03 1:45 ProModel

Beitrag von Classic Mi 24 Aug 2022, 21:01

Moin Dieter,
das  Fahrwerk ist Dir gelungen Cool
Classic
Classic
Schneidmatten-Virtuose
Schneidmatten-Virtuose


didibuch mag diesen Beitrag

Nach oben Nach unten

Dieselrangierlok SM03 1:45 ProModel Empty Re: Dieselrangierlok SM03 1:45 ProModel

Beitrag von didibuch Di 30 Aug 2022, 11:03

Hallo zusammen
und ein ganz herzliches Danke für die netten Kommentare und die Likes.

Es ging mit der Lok ein Stück weiter: Die Exzenter und Kuppelstangen sind nun auch angebracht.
Hier die Einzelteile

Dieselrangierlok SM03 1:45 ProModel Cimg5653

Dieselrangierlok SM03 1:45 ProModel Cimg5654

dann die fertigen Seiten.

Dieselrangierlok SM03 1:45 ProModel Cimg5655

Dieselrangierlok SM03 1:45 ProModel Cimg5656

Nun bin ich mit dem Fahrwerk fast fertig, die eher empfindlichen Schienenräumer baue ich wohl später an.

Viele Grüße
Dieter
didibuch
didibuch
Superkleber
Superkleber


didl, Glufamichel, ullie46, maxl und Classic mögen diesen Beitrag

Nach oben Nach unten

Dieselrangierlok SM03 1:45 ProModel Empty Re: Dieselrangierlok SM03 1:45 ProModel

Beitrag von didibuch So 11 Sep 2022, 15:23

Hallo zusammen
und herzlichen Dank für die Likes.

Heute konnte ich bei der Rangierlok die wuchtigen Pufferbohlen bauen und anbringen. Da ich gerne stabil baue, habe ich den hohlen Innenraum mit Pappe verstärkt.

Dieselrangierlok SM03 1:45 ProModel Cimg5711

Dieselrangierlok SM03 1:45 ProModel Cimg5712

So sieht das Modell derzeit aus:

Dieselrangierlok SM03 1:45 ProModel Cimg5713

Dieselrangierlok SM03 1:45 ProModel Cimg5714

Viele Grüße
Dieter
didibuch
didibuch
Superkleber
Superkleber


maxl, Lupo60 und Classic mögen diesen Beitrag

Nach oben Nach unten

Dieselrangierlok SM03 1:45 ProModel Empty Re: Dieselrangierlok SM03 1:45 ProModel

Beitrag von Gesponserte Inhalte


Gesponserte Inhalte


Nach oben Nach unten

Seite 1 von 2 1, 2  Weiter

Nach oben



Befugnisse in diesem Forum
Sie können in diesem Forum nicht antworten
