UNIMOG 406 von Hachette 1/8 - Seite 9 Empty Re: UNIMOG 406 von Hachette 1/8

Beitrag von John-H. Di 21 Sep 2021, 14:06

Ausgabe 31 liegt auf dem Tisch.

Die Teile:

UNIMOG 406 von Hachette 1/8 - Seite 9 Unimo151

Jaaaa, wie sollte es anders sein,
letzte Ausgabe Achsschenkel vorne rechts,
also dann logischerweise.... diese Ausgabe Hinterachse mit Radaufhängund links! Very Happy

UNIMOG 406 von Hachette 1/8 - Seite 9 Unimo153

Hier sieht man die Bremsabdeckung,
im Prinzip das gleiche wie vorne:

UNIMOG 406 von Hachette 1/8 - Seite 9 Unimo152

Und hier noch das ganze Konstrukt dieser Ausgabe:

UNIMOG 406 von Hachette 1/8 - Seite 9 Unimo154

Bis demnächst. Winker 2
John-H.
John-H.
Co - Admin
Co - Admin


doc_raven1000 und maxl mögen diesen Beitrag

Nach oben Nach unten

UNIMOG 406 von Hachette 1/8 - Seite 9 Empty Re: UNIMOG 406 von Hachette 1/8

Beitrag von John-H. Do 30 Sep 2021, 14:48

Ausgabe 32,
beschäftigt sich weiter mit der Hinterachse.

Teile:

UNIMOG 406 von Hachette 1/8 - Seite 9 Unimo155

Es wurden die Konsolen für die Stoßdämpfer
zusammen gabaut.....

UNIMOG 406 von Hachette 1/8 - Seite 9 Unimo157

... und an der Achse montiert:

UNIMOG 406 von Hachette 1/8 - Seite 9 Unimo159

UNIMOG 406 von Hachette 1/8 - Seite 9 Unimo158

Zum Schluss habe ich die Hinterachse mal provisorisch an den Rahmen gesteckt,
und das ganze Gebilde auf die Waage gestellt:

1494 Gramm


UNIMOG 406 von Hachette 1/8 - Seite 9 Unimo162

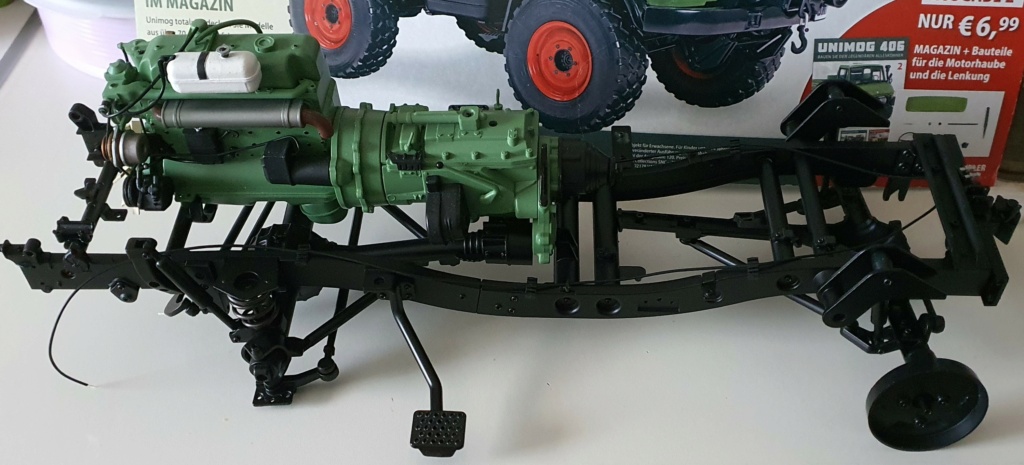

Und weil ich schon dabei war,
habe ich noch ein paar Fotos vom Gesamtwerk gemacht:

UNIMOG 406 von Hachette 1/8 - Seite 9 Unimo160

UNIMOG 406 von Hachette 1/8 - Seite 9 Unimo161

UNIMOG 406 von Hachette 1/8 - Seite 9 Unimo163

Bis demnächst. Winker 2
John-H.
John-H.
Co - Admin
Co - Admin


Glufamichel, maxl, rmo, klaus.kl, Der Boss, Six-Seven und Thoto mögen diesen Beitrag

Nach oben Nach unten

UNIMOG 406 von Hachette 1/8 - Seite 9 Empty Re: UNIMOG 406 von Hachette 1/8

Beitrag von maxl Fr 01 Okt 2021, 08:04

Immer wieder schön, mit welch zahlreichen Fotos du uns an diesem Projekt teilhaben und "mitbauen" lässt, John!
Alles sieht sehr wertig aus. Und das Gewicht spricht für sich. Ein ganz besonderer Bausatz.

Beste Grüße
Michael (maxl)
maxl
maxl
Allesleser
Allesleser


Nach oben Nach unten

UNIMOG 406 von Hachette 1/8 - Seite 9 Empty Re: UNIMOG 406 von Hachette 1/8

Beitrag von Glufamichel Fr 01 Okt 2021, 08:15

Kann mich da nur Michael anschliessen John 2 Daumen
Glufamichel
Glufamichel
Moderator
Moderator


Nach oben Nach unten

UNIMOG 406 von Hachette 1/8 - Seite 9 Empty Re: UNIMOG 406 von Hachette 1/8

Beitrag von doc_raven1000 Fr 01 Okt 2021, 08:30

Schließe mich da an, das Ganze wirkt bisher hochwertig, John Einen Daumen
doc_raven1000
doc_raven1000
Forenurgestein
Forenurgestein


Nach oben Nach unten

UNIMOG 406 von Hachette 1/8 - Seite 9 Empty Re: UNIMOG 406 von Hachette 1/8

Beitrag von John-H. Fr 01 Okt 2021, 13:18

Danke für euer Interesse. Very Happy
Da kann ich euch recht geben,
ich habe bisher noch keinen "Mulm" an dem Bausatz gefunden.
Ich hoffe das bleibt auch so. Very Happy
John-H.
John-H.
Co - Admin
Co - Admin


Six-Seven mag diesen Beitrag

Nach oben Nach unten

UNIMOG 406 von Hachette 1/8 - Seite 9 Empty Re: UNIMOG 406 von Hachette 1/8

Beitrag von John-H. Mo 04 Okt 2021, 02:08

Ausgabe 33.

Die Teile:

UNIMOG 406 von Hachette 1/8 - Seite 9 Unimo164

In dieser Ausgabe wurde die Hinterachse komplettiert und an den Rahmen gebaut.
Ober und Unterteile der Achse sind zusammengebaut und auch die Zapfen,
die später die großen Federn aufnehmen, sind montiert:

UNIMOG 406 von Hachette 1/8 - Seite 9 Unimo166

Hier sieht man die 6 Federn die verbaut werden müssen.
Die mittleren Federn werden mit den großen Federn außen verbaut,
und die kleinen Federn verschwinden in die Stoßdämpfer:

UNIMOG 406 von Hachette 1/8 - Seite 9 Unimo165

Hier sieht man die "Außenfedern" die lose auf die Zapfen gesteckt sind:

UNIMOG 406 von Hachette 1/8 - Seite 9 Unimo167

Hier in der Nahaufnahme:

UNIMOG 406 von Hachette 1/8 - Seite 9 Unimo168

Nun ist alles verschraubt,
die Federn stehen ordentlich stramm an ihren Plätzen:

UNIMOG 406 von Hachette 1/8 - Seite 9 Unimo169

UNIMOG 406 von Hachette 1/8 - Seite 9 Unimo170

Hier noch eine Draufsicht.

UNIMOG 406 von Hachette 1/8 - Seite 9 Unimo171

Das einziege was mir etwas Kopfzerbrechen bereitet,
ist der Panhardstab.
Der muß zwar etwas gebogen sein, aber beim einfedern bleibt er am hinteren Differenzial hängen.
Ich vermute, das sich das Problem löst, wenn die Achse auch Motorseitig befestigt ist, und sie somit etwas,
in Richtung Fahrzeugmitte gezogen wird.
Naja wir werden sehen.

Bis demnächst. Winker 2
John-H.
John-H.
Co - Admin
Co - Admin


doc_raven1000, maxl, rmo, klaus.kl, Six-Seven und Thoto mögen diesen Beitrag

Nach oben Nach unten

UNIMOG 406 von Hachette 1/8 - Seite 9 Empty Re: UNIMOG 406 von Hachette 1/8

Beitrag von John-H. Mo 18 Okt 2021, 14:30

Ausgabe 34 ist dran.

Die Teile:

UNIMOG 406 von Hachette 1/8 - Seite 9 Unimo172

Das Gehäuse für die Portalachse wurde montiert:

UNIMOG 406 von Hachette 1/8 - Seite 9 Unimo173

Und anschließen habe ich noch die Bremsabdeckung angeschraubt:

UNIMOG 406 von Hachette 1/8 - Seite 9 Unimo174

Nun wurden die ersten zwei Teile für die Auspuffanlage zusammen geschraubt:

UNIMOG 406 von Hachette 1/8 - Seite 9 Unimo176

UNIMOG 406 von Hachette 1/8 - Seite 9 Unimo175

Zum Schluss wurde das Handbremsseil verlegt.

Hinten:

UNIMOG 406 von Hachette 1/8 - Seite 9 Unimo178

Und vorne:

UNIMOG 406 von Hachette 1/8 - Seite 9 Unimo177


Bis demnächst. Winker 2
John-H.
John-H.
Co - Admin
Co - Admin


Bastlerfuzzy, Glufamichel, maxl, rmo, klaus.kl, Der Boss und Six-Seven mögen diesen Beitrag

Nach oben Nach unten

UNIMOG 406 von Hachette 1/8 - Seite 9 Empty Re: UNIMOG 406 von Hachette 1/8

Beitrag von Ben So 14 Nov 2021, 17:38

Moin John,

die Hinterachse - genauer das Wellenrohr - muss über den vierten Querträger 22E verlaufen. Nicht wie in den Fotos unterhalb.
Dann past das auch mit den Panhardstab. Die Achse kann einfedern. Der Moter kann montiert werden.

Gruß Jörg
Ben
Ben
Mitglied
Mitglied


Nach oben Nach unten

UNIMOG 406 von Hachette 1/8 - Seite 9 Empty Re: UNIMOG 406 von Hachette 1/8

Beitrag von John-H. Do 18 Nov 2021, 03:41

Hallo Jörg,
vielen Dank für deinen Tipp, Freundschaft
jetzt ist alles stimmig. Very Happy
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

UNIMOG 406 von Hachette 1/8 - Seite 9 Empty Re: UNIMOG 406 von Hachette 1/8

Beitrag von John-H. So 05 Dez 2021, 02:54

Nicht das ihr denkt ich baue nicht weiter!!

Ich habe Moment bis Ausgabe 43 zu liegen,
davon sind aber 6 Ausgaben nur Rad Teile, da lohnt es sich im einzelnen nicht drüber zu berichten.

Aber sobald wieder am Unimog gebaut wird geht es hier auch weiter. Very Happy
John-H.
John-H.
Co - Admin
Co - Admin


Der Boss mag diesen Beitrag

Nach oben Nach unten

UNIMOG 406 von Hachette 1/8 - Seite 9 Empty Re: UNIMOG 406 von Hachette 1/8

Beitrag von John-H. Di 10 Mai 2022, 14:59

Ich weiß...... lange ist es her. Rolling eyes

Deswegen mal ein paar neue Infos........

Ausgabe 36:

UNIMOG 406 von Hachette 1/8 - Seite 9 Unimo179

Die Teile real:

UNIMOG 406 von Hachette 1/8 - Seite 9 Unimo180

UNIMOG 406 von Hachette 1/8 - Seite 9 Unimo181


Die Teile wurden zusammen geschraubt,
und am Chassis montiert.

UNIMOG 406 von Hachette 1/8 - Seite 9 Unimo182

UNIMOG 406 von Hachette 1/8 - Seite 9 Unimo183

UNIMOG 406 von Hachette 1/8 - Seite 9 Unimo184

Soweit zum Bau in der Reihenfolge,
hier nach hatte ich mich entschlossen erstmal alle Räder zusammen zuschrauben.
Aber das dann beim nächsten mal. Wink

Bis demnächst. Winker 2
John-H.
John-H.
Co - Admin
Co - Admin


Straßenbahner, Glufamichel, maxl und Der Boss mögen diesen Beitrag

Nach oben Nach unten

UNIMOG 406 von Hachette 1/8 - Seite 9 Empty Re: UNIMOG 406 von Hachette 1/8

Beitrag von Der Boss Di 10 Mai 2022, 17:45

Moin John

Erst hatte ich ja gedacht.......hmmmm, der Kühler sieht aber komisch aus.

Aber nachdem er eingebaut ist........passt. Manchmal muss man eben das Endergebnis abwarten.
Der Boss
Der Boss
Forenguru
Forenguru


Nach oben Nach unten

UNIMOG 406 von Hachette 1/8 - Seite 9 Empty Re: UNIMOG 406 von Hachette 1/8

Beitrag von John-H. Di 10 Mai 2022, 17:48

Ja Wolle, ist nen ganz vernüftiges Bauteil
wenn es an Ort und Stelle Platz genommen hat. Very Happy
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

UNIMOG 406 von Hachette 1/8 - Seite 9 Empty Re: UNIMOG 406 von Hachette 1/8

Beitrag von John-H. Mi 11 Mai 2022, 17:25

Dieser Beitrag faßt nun die Ausgaben 3, 37, 38, 39, 40, 41, 42 zusammen.

Ja es geht um die Räder des UNIMOG,
ich bitte schon mal um Entschuldigung, denn dieser Bericht wird 12 Bilder enthalten. Embarassed
Ein teilen des Beitrags schien mir nicht sinnvoll. Very Happy

Teile:
4x Reifen.
UNIMOG 406 von Hachette 1/8 - Seite 9 Unimo185

Teile:
4x Felgen und Bremstrommeln.
UNIMOG 406 von Hachette 1/8 - Seite 9 Unimo186

Die Reifen sind sehr schön profiliert und beschriftet:
UNIMOG 406 von Hachette 1/8 - Seite 9 Unimo187

Durchmesser 129mm.
UNIMOG 406 von Hachette 1/8 - Seite 9 Unimo188

Die Felgen sind zweiteilig und werden an der Rückseite mit 4 Schrauben
zusammen gefügt. (leider kein Bild)
UNIMOG 406 von Hachette 1/8 - Seite 9 Unimo191

Die Bremstrommel Vorderseite:
UNIMOG 406 von Hachette 1/8 - Seite 9 Unimo189

Rückseite:
UNIMOG 406 von Hachette 1/8 - Seite 9 Unimo190

Hier habe ich nun die vorgesehenden Löcher für die beigefügten Kreuzschlitzschrauben
auf 2,5mm durch gebohrt.
UNIMOG 406 von Hachette 1/8 - Seite 9 Unimo193

So konnte ich nun jedes Rad mit 6 Sechskantbolzen verschrauben.
UNIMOG 406 von Hachette 1/8 - Seite 9 Unimo194

Ein Rad wiegt 616g. Very Happy
UNIMOG 406 von Hachette 1/8 - Seite 9 Unimo192

Hier noch ein Vergleich....
... so hätten die Räder laut Bauanleitung ausgesehen......
UNIMOG 406 von Hachette 1/8 - Seite 9 Unimo195

... und so sehen meine aus. Wink
UNIMOG 406 von Hachette 1/8 - Seite 9 Unimo196

Das war es nun zum Thema Räder.

Bis demnächst. Winker 2
John-H.
John-H.
Co - Admin
Co - Admin


JesusBelzheim, doc_raven1000, ullie46, maxl, Der Boss und Thoto mögen diesen Beitrag

Nach oben Nach unten

UNIMOG 406 von Hachette 1/8 - Seite 9 Empty Re: UNIMOG 406 von Hachette 1/8

Beitrag von maxl Mi 11 Mai 2022, 19:47

Hallo John - grün und rot und schwarze Gummireifen: Das erinnert mich sehr angenehm an meine Zeiten mit dem Märklin-Baukasten... Da waren grün und rot ja auch die markantesten Farben. Hat zwar nicht direkt mit dem Unimog zu tun, aber macht mir dein Projekt besonders sympathisch.
Fest steht: Da entsteht ein sehr hochwertiges Modell, das seinen Preis wert zu sein scheint!
Ich wünsche weiterhin beste Bauerfolge!
Michael
maxl
maxl
Allesleser
Allesleser


John-H. mag diesen Beitrag

Nach oben Nach unten

UNIMOG 406 von Hachette 1/8 - Seite 9 Empty Re: UNIMOG 406 von Hachette 1/8

Beitrag von Thoto Mi 11 Mai 2022, 21:44

Klasse, deine Sechskantschrauben überzeugen! Cool
Thoto
Thoto
Schneidmatten-Virtuose
Schneidmatten-Virtuose


John-H. mag diesen Beitrag

Nach oben Nach unten

UNIMOG 406 von Hachette 1/8 - Seite 9 Empty Re: UNIMOG 406 von Hachette 1/8

Beitrag von John-H. Do 12 Mai 2022, 00:22

Danke für eure Aufmerksamkeit an meinem Bericht.

@ Michael, ja ich kann mich an die Baukästen erinnern. Very Happy

Der Bausatz ist wirklich hochwertig und abgesehen von den Radschrauben,
hatte ich bisher nicht wirklich was auszusetzen.

John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

UNIMOG 406 von Hachette 1/8 - Seite 9 Empty Re: UNIMOG 406 von Hachette 1/8

Beitrag von ullie46 Do 12 Mai 2022, 02:18

So machen die Räder echt was her, John. Gerade bei der Größe hätte ohne die neuen Schrauben was gefehlt.
Da schaue ich gerne weiter zu.

Gruß Ulrich
ullie46
ullie46
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

UNIMOG 406 von Hachette 1/8 - Seite 9 Empty Re: UNIMOG 406 von Hachette 1/8

Beitrag von doc_raven1000 Do 12 Mai 2022, 18:32

Gut das du die 6 Kantschrauben genommen hast, John, so wirken die Räder noch realitätsgetreuer..
doc_raven1000
doc_raven1000
Forenurgestein
Forenurgestein


Nach oben Nach unten

UNIMOG 406 von Hachette 1/8 - Seite 9 Empty Re: UNIMOG 406 von Hachette 1/8

Beitrag von John-H. Do 12 Mai 2022, 23:57

Hallo Ulli, Dietmar,
freut mich das ihr meiner Meinung seit! Very Happy Freundschaft
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

UNIMOG 406 von Hachette 1/8 - Seite 9 Empty Re: UNIMOG 406 von Hachette 1/8

Beitrag von rmo Fr 13 Mai 2022, 09:07

doc_raven1000 schrieb:Gut das du die 6 Kantschrauben genommen hast, John, so wirken die Räder noch realitätsgetreuer..

Stimmt
rmo
rmo
Superkleber
Superkleber


Nach oben Nach unten

UNIMOG 406 von Hachette 1/8 - Seite 9 Empty Re: UNIMOG 406 von Hachette 1/8

Beitrag von Gesponserte Inhalte


Gesponserte Inhalte


Nach oben Nach unten

Seite 9 von 9 Zurück  1, 2, 3, 4, 5, 6, 7, 8, 9

Nach oben

- Ähnliche Themen


Befugnisse in diesem Forum
Sie können in diesem Forum nicht antworten
