Revell Mercedes-Benz 230G Feuerwehr VRW Empty Revell Mercedes-Benz 230G Feuerwehr VRW

Beitrag von EHamisch Sa 03 Okt 2020, 20:10

Ich habe wieder mal mit dem Bau eines Feuerwehrfahrzeuges begonnen. der Bausatz ist von 2004.
das Fahrzeug wird wieder mit Beleuchtung gebaut.
Vorgesehen sind: Rundumleuchten
                         Scheinwerfer und Rücklichter
                         Warnblinker
                und   Kabinenbeleuchtung.

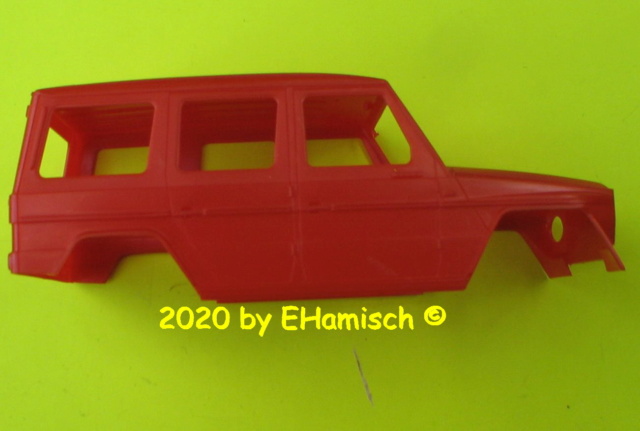

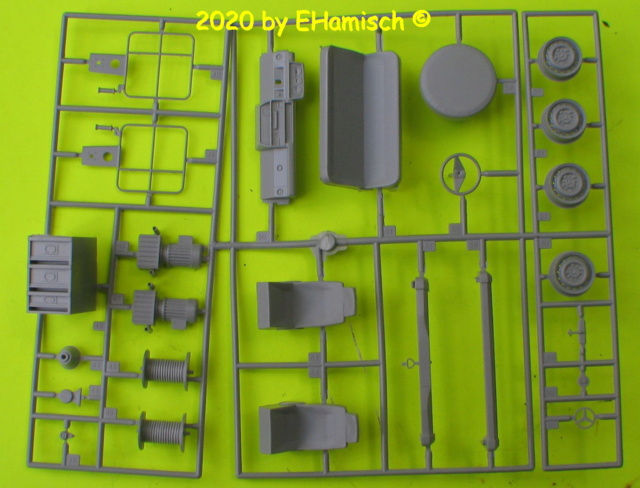

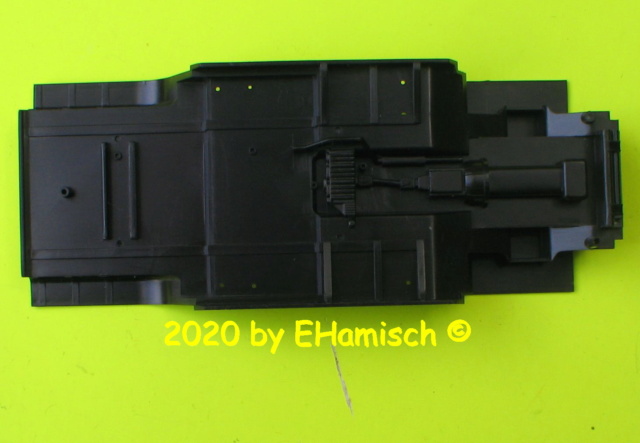

Jetzt erst mal Bilder von der Teilen.

Revell Mercedes-Benz 230G Feuerwehr VRW Img_8913

Revell Mercedes-Benz 230G Feuerwehr VRW Img_8914

Revell Mercedes-Benz 230G Feuerwehr VRW Img_8915

Revell Mercedes-Benz 230G Feuerwehr VRW Img_8918

Revell Mercedes-Benz 230G Feuerwehr VRW Img_8917

Revell Mercedes-Benz 230G Feuerwehr VRW Img_8916

laut Anleitung sind es 87 Teile.
EHamisch
EHamisch
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Revell Mercedes-Benz 230G Feuerwehr VRW Empty Re: Revell Mercedes-Benz 230G Feuerwehr VRW

Beitrag von Tobe-in-style Sa 03 Okt 2020, 20:19

Das noch ne richtige G Klasse nicht die modernen Dinger mit ihren dicken Pushen und Fetten Stoßstangen.
Da schaue ich gern zu wenn er gebaut wird 😁
Tobe-in-style
Tobe-in-style
Lupenbesitzer
Lupenbesitzer


Nach oben Nach unten

Revell Mercedes-Benz 230G Feuerwehr VRW Empty Re: Revell Mercedes-Benz 230G Feuerwehr VRW

Beitrag von EHamisch Sa 03 Okt 2020, 20:23

Danke Tobi
EHamisch
EHamisch
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Revell Mercedes-Benz 230G Feuerwehr VRW Empty Re: Revell Mercedes-Benz 230G Feuerwehr VRW

Beitrag von EHamisch Sa 03 Okt 2020, 20:35

Den Unterboden habe ich gespritzt und den Motor und Getriebe gestrichen. ist alles nur angedeutet

Revell Mercedes-Benz 230G Feuerwehr VRW Img_8919

Das Fahrgestell ist auch zusammengebaut

Revell Mercedes-Benz 230G Feuerwehr VRW Img_8921

Revell Mercedes-Benz 230G Feuerwehr VRW Img_8922

Revell Mercedes-Benz 230G Feuerwehr VRW Img_8923

Revell Mercedes-Benz 230G Feuerwehr VRW Img_9011

Der Auspuff ist auch lackiert

Revell Mercedes-Benz 230G Feuerwehr VRW Img_8924
EHamisch
EHamisch
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Revell Mercedes-Benz 230G Feuerwehr VRW Empty Re: Revell Mercedes-Benz 230G Feuerwehr VRW

Beitrag von EHamisch Sa 03 Okt 2020, 20:51

Als nächstes habe ich die Türverkleidungen fertig gestellt, weil ich mir einen Überblick schaffen muss, wie und wo ich die Elektronikteile und Drähte für die LED´s einbaue. Diese habe ich dann in die Bodengruppe eingebaut.

Revell Mercedes-Benz 230G Feuerwehr VRW Img_8925

Revell Mercedes-Benz 230G Feuerwehr VRW Img_8927

Revell Mercedes-Benz 230G Feuerwehr VRW Img_8926

Revell Mercedes-Benz 230G Feuerwehr VRW Img_8928

Revell Mercedes-Benz 230G Feuerwehr VRW Img_9013

Revell Mercedes-Benz 230G Feuerwehr VRW Img_9012

Revell Mercedes-Benz 230G Feuerwehr VRW Img_9015

Revell Mercedes-Benz 230G Feuerwehr VRW Img_9016
EHamisch
EHamisch
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Revell Mercedes-Benz 230G Feuerwehr VRW Empty Re: Revell Mercedes-Benz 230G Feuerwehr VRW

Beitrag von EHamisch Sa 03 Okt 2020, 21:08

Das Armaturenbrett ist auch fertig, und eingebaut. Die Karoserie ist farblich auch fertig.
Revell Mercedes-Benz 230G Feuerwehr VRW Img_9017

Revell Mercedes-Benz 230G Feuerwehr VRW Img_8929

Revell Mercedes-Benz 230G Feuerwehr VRW Img_9019

Revell Mercedes-Benz 230G Feuerwehr VRW Img_9021

Revell Mercedes-Benz 230G Feuerwehr VRW Img_9020

Revell Mercedes-Benz 230G Feuerwehr VRW Img_9110

Revell Mercedes-Benz 230G Feuerwehr VRW Img_9111

Revell Mercedes-Benz 230G Feuerwehr VRW Img_9112
EHamisch
EHamisch
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Revell Mercedes-Benz 230G Feuerwehr VRW Empty Re: Revell Mercedes-Benz 230G Feuerwehr VRW

Beitrag von EHamisch Sa 03 Okt 2020, 21:26

Jetzt sind die Vorbereitungen für den Einbau der Beleuchtung soweit abgeschlossen.

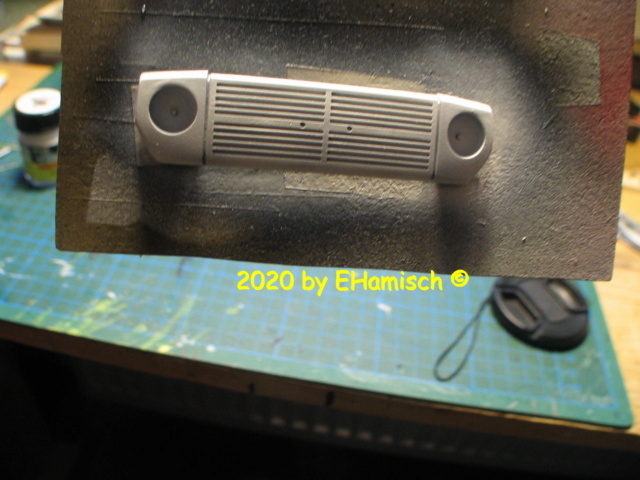

Den Motorgrill habe ich umgebaut, damit ich die LED´s für die Frontscheinwerfer einbauen kann.

Revell Mercedes-Benz 230G Feuerwehr VRW Img_9024

Revell Mercedes-Benz 230G Feuerwehr VRW Img_9023

Revell Mercedes-Benz 230G Feuerwehr VRW Img_9025

Revell Mercedes-Benz 230G Feuerwehr VRW Img_9027

Revell Mercedes-Benz 230G Feuerwehr VRW Img_9026

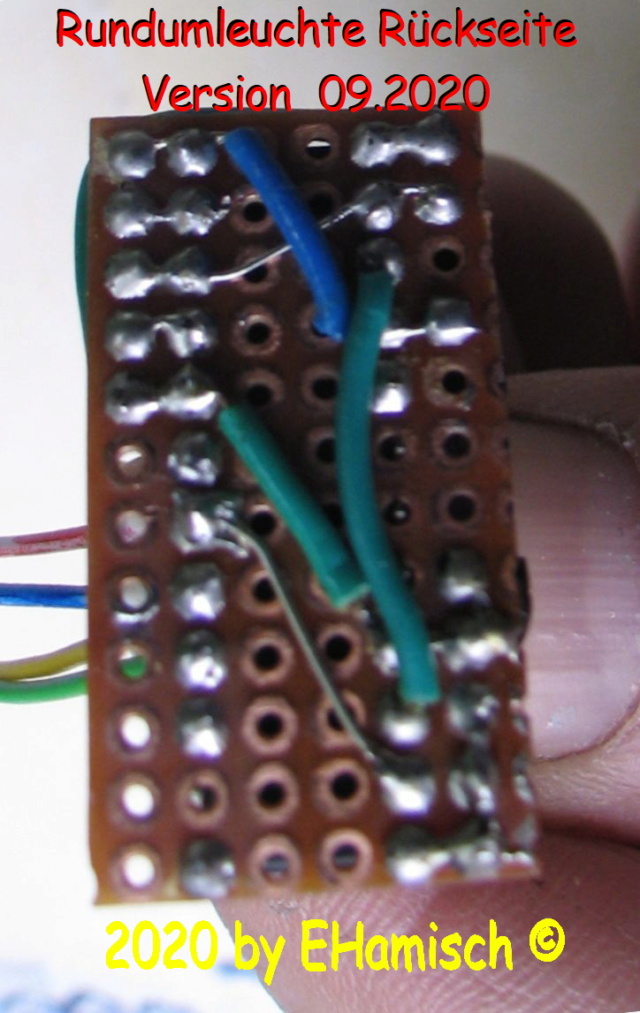

Jetzt noch die Platine von den Rundumleuchten, ein 4-Kanal Lauflicht.

Revell Mercedes-Benz 230G Feuerwehr VRW Img_9028

Revell Mercedes-Benz 230G Feuerwehr VRW Img_9029

Hier der Blinkgeber für den Warnblinker

Revell Mercedes-Benz 230G Feuerwehr VRW Img_9030

Revell Mercedes-Benz 230G Feuerwehr VRW Img_9031

So das wars für heute. Fortsetzung folgt
EHamisch
EHamisch
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Revell Mercedes-Benz 230G Feuerwehr VRW Empty Re: Revell Mercedes-Benz 230G Feuerwehr VRW

Beitrag von Tobe-in-style Sa 03 Okt 2020, 21:47

Schade daß Revell nur den Motor von unten angedeutet hat.
Hab den vor ca 10 Jahren auch mal gebaut aber sah nicht so schön aus wie deine G Klasse. Verbaust die Platinen unter die Motorhaube?

Tobe-in-style
Tobe-in-style
Lupenbesitzer
Lupenbesitzer


Nach oben Nach unten

Revell Mercedes-Benz 230G Feuerwehr VRW Empty Re: Revell Mercedes-Benz 230G Feuerwehr VRW

Beitrag von EHamisch Sa 03 Okt 2020, 21:55

Das der Motor nur angedeutet ist, habe ich genug Platz unter der Haube. Ich werde die Platinen in der Mitte, wo der Motor sein sollte einbauen und versuchen die ganze Elektronik in die Karosse eizubauen.
EHamisch
EHamisch
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Revell Mercedes-Benz 230G Feuerwehr VRW Empty Re: Revell Mercedes-Benz 230G Feuerwehr VRW

Beitrag von EHamisch Sa 03 Okt 2020, 22:02

Die Rundumleuchten habe ich heue zusammengelötet, die kleinen LED´s kann man nur unter der Lupe löten.
Sie laufen jetzt im Probebetrieb bis morgen durch, un zu sehen ob alle Lötstellen halten. Dann werden sie mit Kleber versiegelt.

Revell Mercedes-Benz 230G Feuerwehr VRW Img_9032


Revell Mercedes-Benz 230G Feuerwehr VRW Img_9113
EHamisch
EHamisch
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Revell Mercedes-Benz 230G Feuerwehr VRW Empty Re: Revell Mercedes-Benz 230G Feuerwehr VRW

Beitrag von John-H. So 04 Okt 2020, 00:04

Bin dabei und schau dir über die Schulter. Very Happy
Obwohl ich die G-Klasse als VRW ziemlich klein finde. Very Happy
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

Revell Mercedes-Benz 230G Feuerwehr VRW Empty Re: Revell Mercedes-Benz 230G Feuerwehr VRW

Beitrag von EHamisch So 04 Okt 2020, 21:03

Danke John es freut mich

Heute habe ich etwas weiter gebaut
Ich habe die Scheinwerfer, die Warnblinker vorn und die Rundumleuchten eingebaut

Revell Mercedes-Benz 230G Feuerwehr VRW Img_9114

Revell Mercedes-Benz 230G Feuerwehr VRW Img_9115

Das Anschlußkabel mit Verteilerplatinen und die Steuereinheiten für Warnblinker und Rundumleuchten sind auch eigeklebt.

Revell Mercedes-Benz 230G Feuerwehr VRW Img_9117

Revell Mercedes-Benz 230G Feuerwehr VRW Img_9118


Jetzt noch kurz eine Funktionsprobe

EHamisch
EHamisch
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Revell Mercedes-Benz 230G Feuerwehr VRW Empty Re: Revell Mercedes-Benz 230G Feuerwehr VRW

Beitrag von Tobe-in-style So 04 Okt 2020, 22:37

Sehr schön geworden die Beleuchtung. Bin gespannt wie es weiter geht

Tobe-in-style
Tobe-in-style
Lupenbesitzer
Lupenbesitzer


Nach oben Nach unten

Revell Mercedes-Benz 230G Feuerwehr VRW Empty Re: Revell Mercedes-Benz 230G Feuerwehr VRW

Beitrag von EHamisch So 04 Okt 2020, 22:53

Danke Tobi, ich freue mich, dass es Dir gefällt Very Happy
EHamisch
EHamisch
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Revell Mercedes-Benz 230G Feuerwehr VRW Empty Re: Revell Mercedes-Benz 230G Feuerwehr VRW

Beitrag von John-H. So 04 Okt 2020, 23:56

Wirkt sehr gut Egbert. Bravo
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

Revell Mercedes-Benz 230G Feuerwehr VRW Empty Re: Revell Mercedes-Benz 230G Feuerwehr VRW

Beitrag von EHamisch Do 08 Okt 2020, 20:22

Hallo
Die LED´s sind alle eingebaut, jetzt geht es mit dem Zusammenbau weiter.
Hier mal die Größe einer LED. Die habe ich bedrahtet gekauft.

Revell Mercedes-Benz 230G Feuerwehr VRW Img_9119

Jetzt ein Bild. wie und wo ich sie einklebe.
Revell Mercedes-Benz 230G Feuerwehr VRW Img_9120

Das Unterteil provisorisch aufgesteckt, es paßt alles

Revell Mercedes-Benz 230G Feuerwehr VRW Img_9123

Revell Mercedes-Benz 230G Feuerwehr VRW Img_9122

Revell Mercedes-Benz 230G Feuerwehr VRW Img_9121


Und noch ein Lichttest mit allen Led´s

EHamisch
EHamisch
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Revell Mercedes-Benz 230G Feuerwehr VRW Empty Re: Revell Mercedes-Benz 230G Feuerwehr VRW

Beitrag von maxl Do 08 Okt 2020, 21:52

Ja, Egbert - das hat was! Sauber gebaut und alles funktioniert! Die Hürde ist genommen. Gratulation! So kleine LEDs habe ich noch nie in Händen gehabt geschweige denn verbaut...

Gruß Michael (maxl)
maxl
maxl
Forenurgestein
Forenurgestein


Nach oben Nach unten

Revell Mercedes-Benz 230G Feuerwehr VRW Empty Re: Revell Mercedes-Benz 230G Feuerwehr VRW

Beitrag von Tobe-in-style Do 08 Okt 2020, 22:07

Nabend Egbert,
Wow das sind ja mal kleine LEDs 😲
Da braucht man definitiv ein ruhiges Händchen 😅

Tobe-in-style
Tobe-in-style
Lupenbesitzer
Lupenbesitzer


Nach oben Nach unten

Revell Mercedes-Benz 230G Feuerwehr VRW Empty Re: Revell Mercedes-Benz 230G Feuerwehr VRW

Beitrag von Dirk Kohl Fr 09 Okt 2020, 07:50

Wow ....super Teil was du da baust, gefällt mir sehr gut und mit den Mini LED´s einfach Klasse... 2 Daumen
Dirk Kohl
Dirk Kohl
Teilefinder
Teilefinder


Nach oben Nach unten

Revell Mercedes-Benz 230G Feuerwehr VRW Empty Re: Revell Mercedes-Benz 230G Feuerwehr VRW

Beitrag von doc_raven1000 Fr 09 Okt 2020, 09:20

Einfach ganz großes Kino, Egbert, was du mit den LED´s angestellt hast 2 Daumen
Bei der Größe Massstab würde sich höchstens das Teppichmonster bei mir freuen..
doc_raven1000
doc_raven1000
Modellbaumeister
Modellbaumeister


Nach oben Nach unten

Revell Mercedes-Benz 230G Feuerwehr VRW Empty Re: Revell Mercedes-Benz 230G Feuerwehr VRW

Beitrag von Jörg Fr 09 Okt 2020, 11:42

EHamisch schrieb: ... Hier mal die Größe einer LED.
Au weia ... Revell Mercedes-Benz 230G Feuerwehr VRW Erstau10 ... die sind ja wirklich sowas von winzig ... Staunender Smilie
EHamisch schrieb: ... Die habe ich bedrahtet gekauft.
ja besser ist das! ...  Very Happy

Stark!, Egbert ... man staunt immer wieder, was inzwischen dank solcher
'kleinen (!) Hilfsmittelchen' auch im Modellbau alles problemlos (?) machbar ist ... Cool

- wenn man Ahnung davon hat!  Very Happy


Gruß - Jörg - Wink
Jörg
Jörg
Moderator
Moderator


Nach oben Nach unten

Revell Mercedes-Benz 230G Feuerwehr VRW Empty Re: Revell Mercedes-Benz 230G Feuerwehr VRW

Beitrag von EHamisch Fr 09 Okt 2020, 14:33

maxl schrieb:... So kleine LEDs habe ich noch nie in Händen gehabt geschweige denn verbaut...
@ Michael  Ich habe mich auch erst schwer getan, aber es geht.
Tobe-in-style schrieb:Nabend Egbert,
Wow das sind ja mal kleine LEDs 😲
Da braucht man definitiv ein ruhiges Händchen 😅
@ Tobi Nicht nur eine ruhige Hand, auch eine gute Lupe
Dirk Kohl schrieb: ...gefällt mir sehr gut und mit den Mini LED´s einfach Klasse... 2 Daumen
@ Dirk es freut mich
doc_raven1000 schrieb:
Bei der Größe Massstab würde sich höchstens das Teppichmonster bei mir freuen..
@ Dietmar Wenn ich kleine LED´s ohne Berahtung verarbeite, freut sich mein Teppichmonster auch des Öfteren, und gibt sie nicht mehr her. aber das ist halt Schicksal.

Es freut mich, dass es Euch allen gefällt
EHamisch
EHamisch
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Revell Mercedes-Benz 230G Feuerwehr VRW Empty Re: Revell Mercedes-Benz 230G Feuerwehr VRW

Beitrag von EHamisch Fr 09 Okt 2020, 14:46

Jörg schrieb:

...Stark!, Egbert ... man staunt immer wieder, was inzwischen dank solcher
'kleinen (!) Hilfsmittelchen' auch im Modellbau alles problemlos (?) machbar ist ... Cool

- wenn man Ahnung davon hat!  Very Happy


Gruß - Jörg - Wink

@Jörg
Das Basteln mit den Elektronilsachen macht mir viel Spaß.
Das habe ich schon früher, soweit wie es zu DDR-Zeiten möglich war gemacht. Ich bin vom Beruf Elektriker, und habe bis zur Wende in der Instandhaltung gearbeitet.
Ich bin stolz, dass es Dir gefällt
EHamisch
EHamisch
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Revell Mercedes-Benz 230G Feuerwehr VRW Empty Re: Revell Mercedes-Benz 230G Feuerwehr VRW

Beitrag von EHamisch Sa 10 Okt 2020, 23:09

Es ging etwas weiter mit den Einbauten.

Sitze
Revell Mercedes-Benz 230G Feuerwehr VRW Img_9126

Gerätekisten
Revell Mercedes-Benz 230G Feuerwehr VRW Img_9125

Hydraulikaggregat
Revell Mercedes-Benz 230G Feuerwehr VRW Img_9124

Revell Mercedes-Benz 230G Feuerwehr VRW Img_9127
EHamisch
EHamisch
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Revell Mercedes-Benz 230G Feuerwehr VRW Empty Re: Revell Mercedes-Benz 230G Feuerwehr VRW

Beitrag von Tobe-in-style Sa 10 Okt 2020, 23:16

Gefällt mir Egbert,
Ich hab die G Klasse auch von bestimmt 10 Jahren oder so gebaut, war eines meiner ersten Modelle und wenn ich Neuigkeiten in deinem Bericht sehe vermisse ich mein Modell jedes Mal 😅

Tobe-in-style
Tobe-in-style
Lupenbesitzer
Lupenbesitzer


Gerard mag diesen Beitrag

Nach oben Nach unten

Revell Mercedes-Benz 230G Feuerwehr VRW Empty Re: Revell Mercedes-Benz 230G Feuerwehr VRW

Beitrag von Gesponserte Inhalte


Gesponserte Inhalte


Nach oben Nach unten

Seite 1 von 2 1, 2  Weiter

Nach oben

- Ähnliche Themen


Befugnisse in diesem Forum
Sie können in diesem Forum nicht antworten
