Revell DLK 23-12 1:24 Umbau mit Beleuchtung

5 verfasser

Nach unten

Revell DLK 23-12 1:24 Umbau mit Beleuchtung Empty Revell DLK 23-12 1:24 Umbau mit Beleuchtung

Beitrag von EHamisch Mi 05 Sep 2018, 21:24

Hallo

Ich habe vor einigen Jahren dieses Modell gebaut, aber keinen Baubericht gemacht, und keine Bilder aufgenommen.

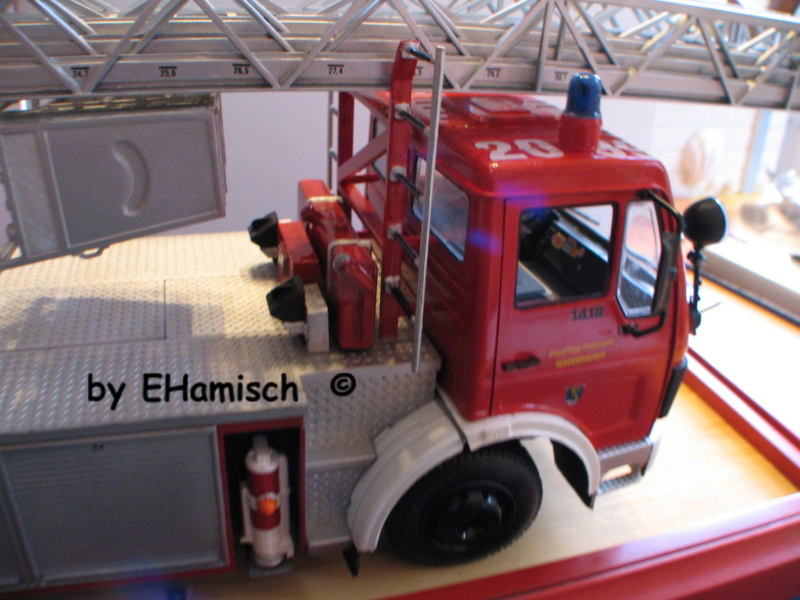

Ein paar vom fertigen Modell habe ich jetzt noch nachgeholt.

Revell DLK 23-12 1:24 Umbau mit Beleuchtung Img_5726

Revell DLK 23-12 1:24 Umbau mit Beleuchtung Img_5727

Revell DLK 23-12 1:24 Umbau mit Beleuchtung Img_5725

Revell DLK 23-12 1:24 Umbau mit Beleuchtung Img_5728

Revell DLK 23-12 1:24 Umbau mit Beleuchtung Img_5729

Jetzt habe ich noch mal Hand angelegt, und einiges beleuchtet.

--Rundumleuchten angefertigt und eingebaut   Fahrlicht blinkt bei eingeschaltetem Blaulicht
--Fahrlicht vor und hinter
-- Warnblinker
-- Rückfahrscheinwerfer

Dafür musste ich einige Leiterplatten anfertigen.
Aber später mehr dazu.

Ich habe mal ein kleines Video elngefügt, es ist das erste Mal, deshalb ist es nicht 100%ig.

you
EHamisch
EHamisch
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Revell DLK 23-12 1:24 Umbau mit Beleuchtung Empty Re: Revell DLK 23-12 1:24 Umbau mit Beleuchtung

Beitrag von Jörg Mi 05 Sep 2018, 22:20

Prächtiges Modell, Egbert ... die nachgerüstete Beleuchtung ist ein echtes Highlight! Bravo

Revell hatte seinerzeit einige ausgewählte Modelle in der ELECTRONIC-Serie 'mit Licht und Sound' im Programm;
wenn ich mich recht entsinne, war da auch ein Drehleiterfahrzeug wie Deines dabei ... Very Happy

Deine Eigenbau-Beleuchtung steht dem in nichts nach ... war wahrscheinlich insgesamt auch
um einiges preiswerter als die damaligen 'Komplett-Angebote' von Revell!? Cool


Gruß - Jörg - Wink
Jörg
Jörg
Moderator
Moderator


Nach oben Nach unten

Revell DLK 23-12 1:24 Umbau mit Beleuchtung Empty Re: Revell DLK 23-12 1:24 Umbau mit Beleuchtung

Beitrag von EHamisch Mi 05 Sep 2018, 22:49

Hallo
Jetzt zeige ich Euch mal kurz, wie ich die Rundumleuchten angefertigt habe. Ich habe ein ca. 5mm Stück ABS-Rohr 2mm mit einer 2 x  2mm Leiste auch
ca 5mm längs verklebt und dann die Leiste vom Rohr her aufgebohrt.

Revell DLK 23-12 1:24 Umbau mit Beleuchtung Img_6210



Die Holzleiste ist der Träger für SMDs.

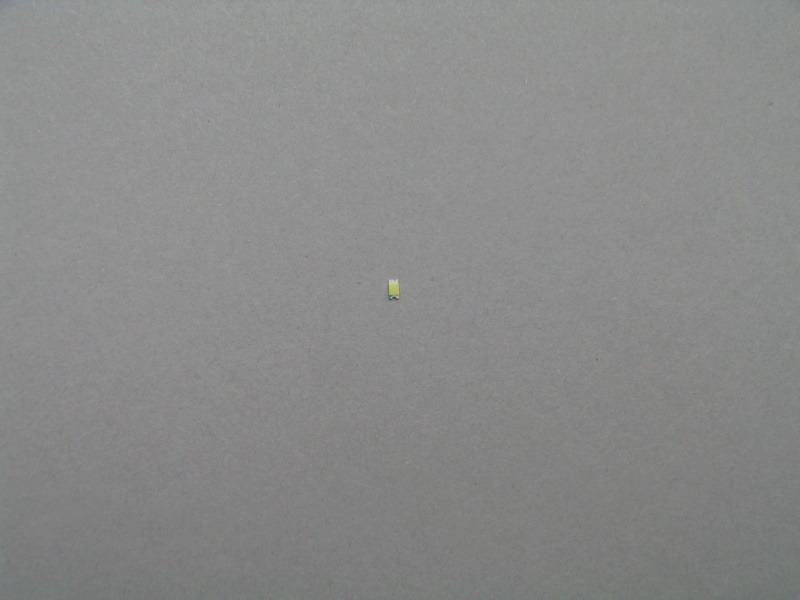

Ich habe SMDs vom Typ1206 in der Farbe blau verwendet (3,2x1,6x0,8mm)

Revell DLK 23-12 1:24 Umbau mit Beleuchtung Img_6214


Etwas knifflig wurde das Anlöten der Drähte an die SMDs.

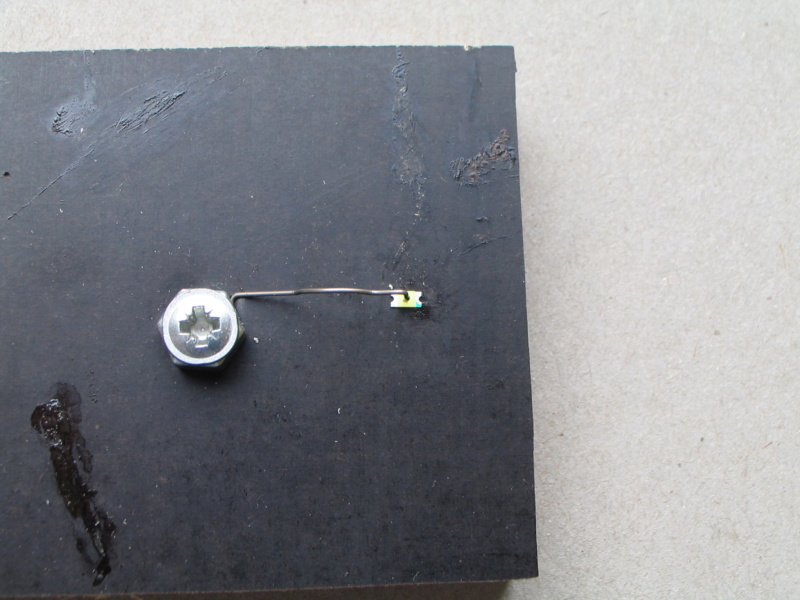

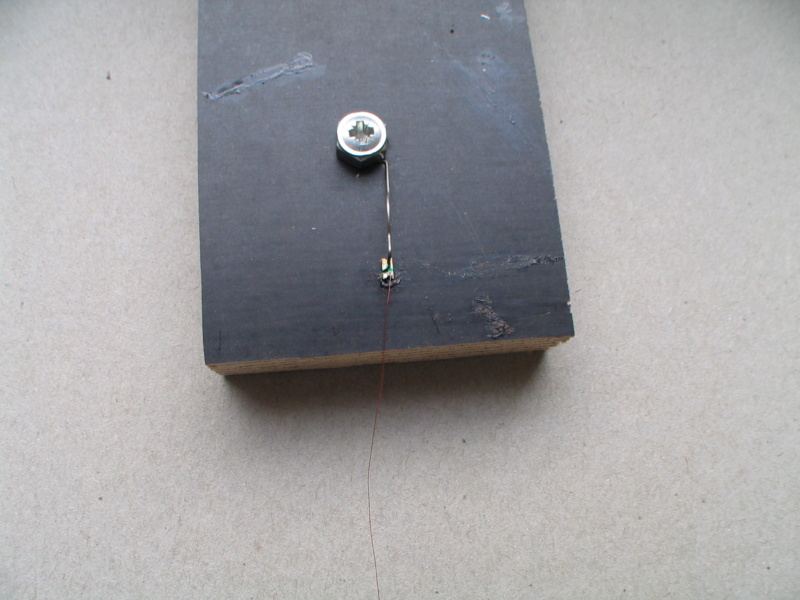

Dafür habe ich mir eine Halterung gebaut. Es ist eigentlich nur eine starke Feder, die auf die SMD drückt, damit sie beim Löten nicht verrutscht.

Revell DLK 23-12 1:24 Umbau mit Beleuchtung Img_6212

Revell DLK 23-12 1:24 Umbau mit Beleuchtung Img_6213

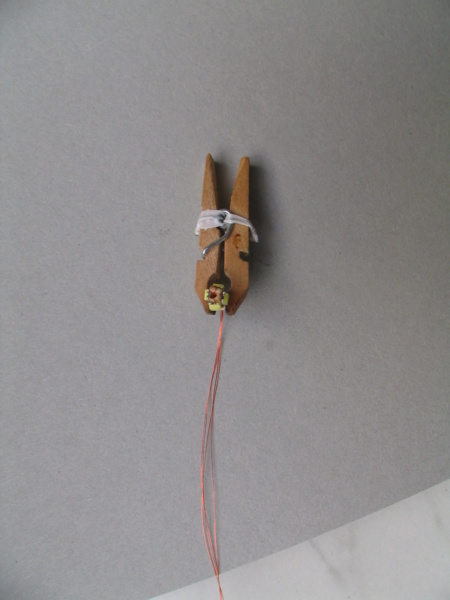

Nachdem ich vier Dioden mit Drähten versehen habe, werden sie an den vorbereiteten Block angeklebt.

Revell DLK 23-12 1:24 Umbau mit Beleuchtung Img_6216

Revell DLK 23-12 1:24 Umbau mit Beleuchtung Img_6217

Revell DLK 23-12 1:24 Umbau mit Beleuchtung Img_6310

Dann erfolgte noch eine Funktionsprobe. Es ist leider in den Kameraaufnahmen nicht richtig erkennen.

Revell DLK 23-12 1:24 Umbau mit Beleuchtung Img_6311

Revell DLK 23-12 1:24 Umbau mit Beleuchtung Img_6312

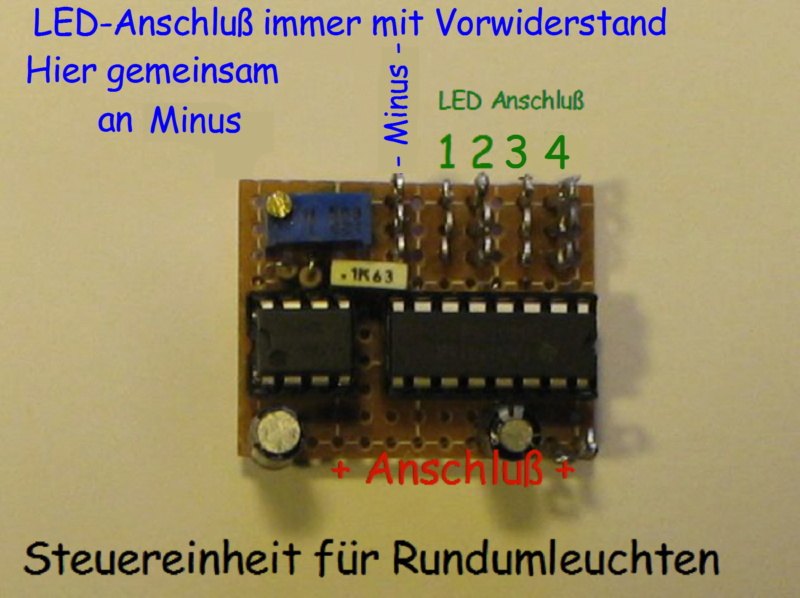

Jetzt noch einmal kurz zur Ansteuerung. Es ist eine Lauflichtsteuerung mit 4 SMDs.

Revell DLK 23-12 1:24 Umbau mit Beleuchtung Img_6131
EHamisch
EHamisch
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Revell DLK 23-12 1:24 Umbau mit Beleuchtung Empty Re: Revell DLK 23-12 1:24 Umbau mit Beleuchtung

Beitrag von EHamisch Mi 05 Sep 2018, 23:00

Jörg schrieb:Prächtiges Modell, Egbert ... die nachgerüstete Beleuchtung ist ein echtes Highlight! Bravo

Deine Eigenbau-Beleuchtung steht dem in nichts nach ... war wahrscheinlich insgesamt auch
um einiges preiswerter als die damaligen 'Komplett-Angebote' von Revell!? Cool


Gruß - Jörg - Wink

Vielen Dank Jörg. Es freut mich. dass es Dir gefällt.
Mit diesen Komplettangebot von Revell kenne ich mich nicht aus.
Es war aber viel Arbeit, die ich mit Allem hatte. Es ist nicht nur die Beleuchtung, auch die Ansteuerung mußte gebaut werden. Ich werde versuchen, hier etwas darauf einzugehen.
EHamisch
EHamisch
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Revell DLK 23-12 1:24 Umbau mit Beleuchtung Empty Re: Revell DLK 23-12 1:24 Umbau mit Beleuchtung

Beitrag von EHamisch Mi 05 Sep 2018, 23:46

Hallo

Hier noch ein Bild von einer Rundumleuchte.
Die Bezeichnung der LEDs ist richtig, weil die Ausgänge aus dem Schaltkreis der Ansteuerung nicht nummerisch sind. Die Reihenfolge ist 1,2,4,3.

Revell DLK 23-12 1:24 Umbau mit Beleuchtung Smd_11

Die Zeichnung stellt den Blick von oben auf die Rundumleuchte dar.
EHamisch
EHamisch
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Revell DLK 23-12 1:24 Umbau mit Beleuchtung Empty Re: Revell DLK 23-12 1:24 Umbau mit Beleuchtung

Beitrag von Glufamichel Fr 07 Sep 2018, 08:29

Schaut klasse aus Egbert. Fehlt eigentlich nur noch eine Kompressorfanfare Very Happy
Ein Maßstab, in dem sich mit etwas Hirnschmalz, viel realisieren lässt Beifall
Glufamichel
Glufamichel
Moderator
Moderator


Nach oben Nach unten

Revell DLK 23-12 1:24 Umbau mit Beleuchtung Empty Re: Revell DLK 23-12 1:24 Umbau mit Beleuchtung

Beitrag von John-H. Fr 07 Sep 2018, 10:35

Ich bin beeindruckt Egbert! Bravo

Ich habe nicht mal geschafft das Modell als solches zusammen zu bekommen,
der steht seit Jahren als unvollendete Baustelle im Regal Rolling eyes
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

Revell DLK 23-12 1:24 Umbau mit Beleuchtung Empty Re: Revell DLK 23-12 1:24 Umbau mit Beleuchtung

Beitrag von EHamisch Fr 07 Sep 2018, 11:55

Hallo uwe und John
Vielen Dank für Euer positives Feedback
EHamisch
EHamisch
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Revell DLK 23-12 1:24 Umbau mit Beleuchtung Empty Re: Revell DLK 23-12 1:24 Umbau mit Beleuchtung

Beitrag von EHamisch Fr 07 Sep 2018, 13:34

Hallo
Jetzt mal paar Bilder, wie ich die Warnblinker realisiert habe.
Im folgendem Bild seht Ihr rechts oben die drei Lampen, die ich meine.
Das Autoteil ist ein Probestück, nicht auf die Bemalung achten

Revell DLK 23-12 1:24 Umbau mit Beleuchtung Img_6510

Die drei Lampen sind Lichtwellenleiter.

Revell DLK 23-12 1:24 Umbau mit Beleuchtung Img_6512

Revell DLK 23-12 1:24 Umbau mit Beleuchtung Img_6511

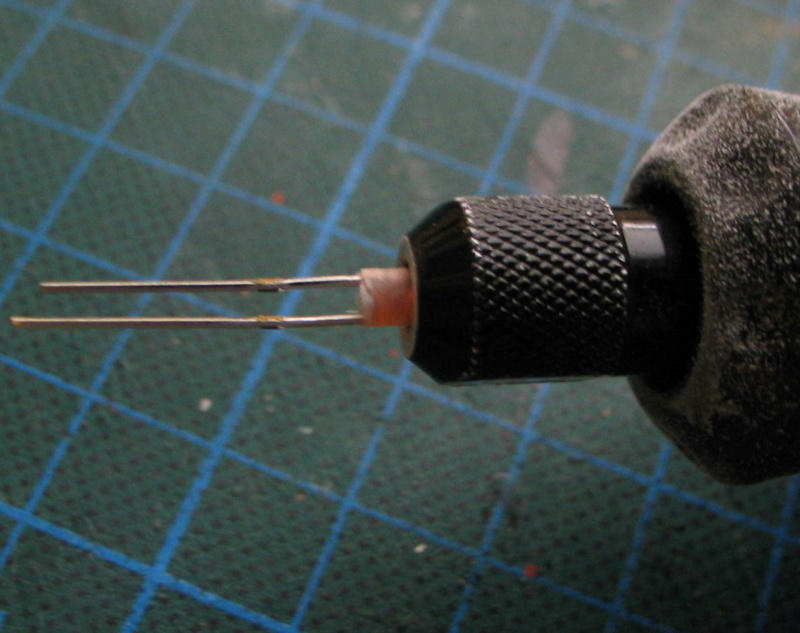

Die LEDs in die Abstützungen einzubauen, machte etwas mehr Arbeit. Erst mußte ich sie auf 3mm aufbohren, dann kleine Löcher hinten einbohren.
Die LEDs mußte ich auch noch etwas bearbeiten,weil sie von vorn eingeklebt werden.

Revell DLK 23-12 1:24 Umbau mit Beleuchtung Img_6513

Revell DLK 23-12 1:24 Umbau mit Beleuchtung Img_6514

Revell DLK 23-12 1:24 Umbau mit Beleuchtung Img_6516

Revell DLK 23-12 1:24 Umbau mit Beleuchtung Img_6515

Revell DLK 23-12 1:24 Umbau mit Beleuchtung Img_6517

Revell DLK 23-12 1:24 Umbau mit Beleuchtung Img_6518

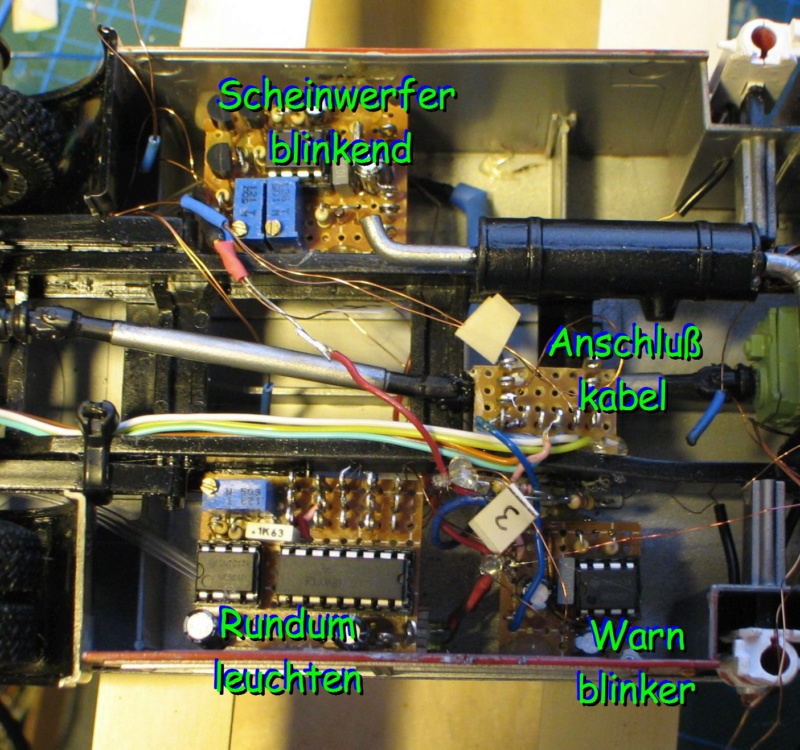

Jetzt noch ein Bild von unten, mit den eingebauten Komponenten und der wüsten Verdrahtung. wie schon gesagt, es ist der erste
Versuch. ich habe geplant den Simba 8x8 von Revell beleuchtet zu bauen, aber erst muß ich noch meine SotS fertigbauen. Da sind
noch viele Aufbauten und Masten anzubringen.

Revell DLK 23-12 1:24 Umbau mit Beleuchtung Img_6519

Revell DLK 23-12 1:24 Umbau mit Beleuchtung Img_6521

Und hier noch der Anschlußstecker zum Steuergerät.

Revell DLK 23-12 1:24 Umbau mit Beleuchtung Img_6520
EHamisch
EHamisch
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Revell DLK 23-12 1:24 Umbau mit Beleuchtung Empty Re: Revell DLK 23-12 1:24 Umbau mit Beleuchtung

Beitrag von Blaasi (†) So 09 Sep 2018, 12:03

Winker Hello

Hallo Egbert.

Hier muß ich mich unbedingt einklinken - das sieht hochinteressant aus. Bisher habe ich mich ja nicht getraut meine Modelle zu beleuchten - vielleicht änderst du das ja mit deinem Beitrag. Very Happy
Blaasi (†)
Blaasi (†)
Verstorbenes Mitglied


Nach oben Nach unten

Revell DLK 23-12 1:24 Umbau mit Beleuchtung Empty Re: Revell DLK 23-12 1:24 Umbau mit Beleuchtung

Beitrag von EHamisch So 09 Sep 2018, 17:43

Danke Reinhard
