Vought F4U-1A Corsair  / M 1:32 Empty Vought F4U-1A Corsair / M 1:32

Beitrag von Jörg Do 12 Jan 2017, 00:48

Vought F4U-1A Corsair  / M 1:32 Bighog10

Die altbekannte Revell-Corsair ... stammt bereits aus dem Jahr 1970 und erschien 2014
als Wiederauflage mit neuer Verpackung und neuen Decals. Die Detaillierung der Bauteile ist zwar nicht mehr zeitgemäß,
aber der Bausatz war irgendwann Anfang der 1990er Jahre mein allererster Flugzeugbausatz im Großmaßstab 1:32.  Very Happy

Revell BoxArt 1989Revell BoxArt 2014
(Größere Ansichten über -> Grafik anzeigen)

Vorher hatte ich nur Modelle in 1:72 oder 1:48 gebaut und war nun alleine schon mal von der schieren Größe
der Corsair-Bauteile im Karton schwer beeindruckt! shocked   shocked    shocked
Obwohl ich seinerzeit sehr darum bemüht war, mit ein paar kleinen Detailverbesserungen, einer Grundierung,
der Lackierung mit Airbrush, usw., "alles richtig" zu machen, ging vor allem bei der Lackierung doch einiges schief …  Grinsen
Die damals dann mehr oder weniger OOB gebaute und lackierte Corsair gibt es trotzdem immer noch ...  Very Happy

Gut … ich hatte mir also aus eher nostalgischen Gründen die aktuelle Wiederauflage dieses Kits gesichert
und will nun mal sehen, was sich mit vertretbarem Aufwand und mit einfachen Mitteln noch daraus machen läßt.
Los geht’s mit der Tragflächenbaugruppe;

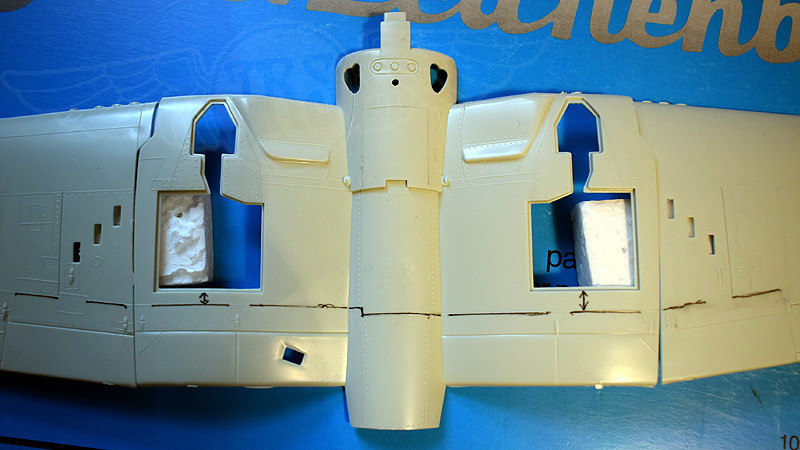

die Detaillierung ist mager, die asymmetrische Klappen-Gravur war mir damals gar nicht aufgefallen …  Suspect

Vought F4U-1A Corsair  / M 1:32 F4u_0010

Es wurde dann teilweise neu graviert um zumindest die Symmetrie wieder herzustellen und ein paar weitere Sachen
abgeändert, bzw. ergänzt ... hier nun die rohbaufertige Tragflächenbaugruppe ...

Vought F4U-1A Corsair  / M 1:32 F4u_0011

Die vorher nur schwach aufgravierten Auspuffenden wurden komplett ausgeschnitten und als Einzelrohre neu verlegt,
auch die Kühlerauslaßklappen wurden geöffnet ...

Vought F4U-1A Corsair  / M 1:32 F4u_0013

Rustikal - die Abdichtung der Auspuffrohre mit Blechverkleidungen im Rumpfinneren ...  Wink

Vought F4U-1A Corsair  / M 1:32 F4u_0015

Wo keine Details sind, werden welche geschaffen!

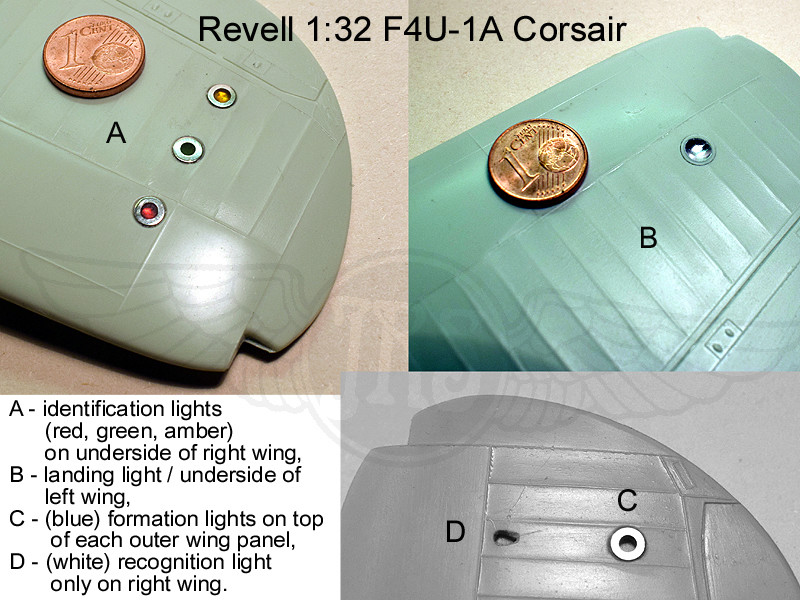

Vorbereitet -  diverse Signallichter und der Landescheinwerfer ...  Massstab

Vought F4U-1A Corsair  / M 1:32 F4u_0012

Die Tragflächen können klappbar gebaut werden - ein Gimmick was zwar funktioniert,
aber beigeklappt wegen der vereinfachten Scharniere und der mageren Detaillierung wenig vorbildgetreu wirkt.

Vought F4U-1A Corsair  / M 1:32 F4u_0014

Ich möchte die Flächen sowieso nicht beweglich machen - sie werden dann in Normallage fest verklebt.


Das war es für's Erste auch schon - weiter demnächst ... Gruß - Jörg -  Wink



Arrow  Jörg's Modell-Register
Jörg
Jörg
Moderator
Moderator


Nach oben Nach unten

Vought F4U-1A Corsair  / M 1:32 Empty Re: Vought F4U-1A Corsair / M 1:32

Beitrag von Eisberg Do 12 Jan 2017, 07:58

Dann nehme ich doch mal Platz und schau zu Very Happy
Eisberg
Eisberg
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Vought F4U-1A Corsair  / M 1:32 Empty Re: Vought F4U-1A Corsair / M 1:32

Beitrag von John-H. Do 12 Jan 2017, 08:12

Wieder mal sehr feine Vorarbeit Jörg. Bravo
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

Vought F4U-1A Corsair  / M 1:32 Empty Re: Vought F4U-1A Corsair / M 1:32

Beitrag von Frank Kelle Do 12 Jan 2017, 11:34

Mein lieber "Swan" - hier entsteht wieder ein Vorzeige-Modell!

Schade, daß die Tragflächen wohl nicht so fein graviert sind - ich könnte mir den Flieger gut auf dem Träger in "Parkposition" vorstellen.. Gibt doch auch ausdruckbare Untergründe, damit der Träger auch "da" ist...
Frank Kelle
Frank Kelle
Admin
Admin


Nach oben Nach unten

Vought F4U-1A Corsair  / M 1:32 Empty Re: Vought F4U-1A Corsair / M 1:32

Beitrag von Trigger1984 Do 12 Jan 2017, 15:47

Da setz ich mich auch mal dazu... Very Happy
Trigger1984
Trigger1984
Lupenbesitzer
Lupenbesitzer


Nach oben Nach unten

Vought F4U-1A Corsair  / M 1:32 Empty Re: Vought F4U-1A Corsair / M 1:32

Beitrag von eydumpfbacke Do 12 Jan 2017, 16:28

auch ich bin dabei
eydumpfbacke
eydumpfbacke
Forenguru
Forenguru


Nach oben Nach unten

Vought F4U-1A Corsair  / M 1:32 Empty Re: Vought F4U-1A Corsair / M 1:32

Beitrag von kaewwantha Do 12 Jan 2017, 19:24

Hallo Jörg,
da schaue ich Dir auch zu.
kaewwantha
kaewwantha
Bauanleitung-Verwahrer
Bauanleitung-Verwahrer


Nach oben Nach unten

Vought F4U-1A Corsair  / M 1:32 Empty Re: Vought F4U-1A Corsair / M 1:32

Beitrag von didl Do 12 Jan 2017, 21:54

Super Jörg, mache es mir vor Very Happy
Deine Details werden ich mir aufschreiben.
Hab das alte Modell mit dem damaligen Ätzsatz im Keller.
Muss ich mal anschauen.
Bei Deiner Bauweise wirds ein tolles Modell !
didl
didl
Alleskleber
Alleskleber


Nach oben Nach unten

Vought F4U-1A Corsair  / M 1:32 Empty blast from the past ...

Beitrag von Jörg Fr 13 Jan 2017, 00:59

Uiiih ... so viele Zuschauer - Danke für Euer Interesse! Cool

@ Frank ... die Gravuren sind fast alle erhaben, nur die Ruderflächen haben versenkte Umrisse.
Größtes Manko ist eigentlich, daß die gewaltigen Klappen nur als schwache (und falsche) Gravuren angedeutet sind.

Wie schon erwähnt - es wird keine beigeklappten Flächen geben, ebenso keinen gedruckten Trägerdeckausschnitt;
die Corsair soll später unter der Zimmerdecke hängen ...  Wink
ich hadere momentan noch damit, ob ich das Fahrwerk ausgefahren oder eingezogen darstelle ... Vought F4U-1A Corsair  / M 1:32 Gruebe10

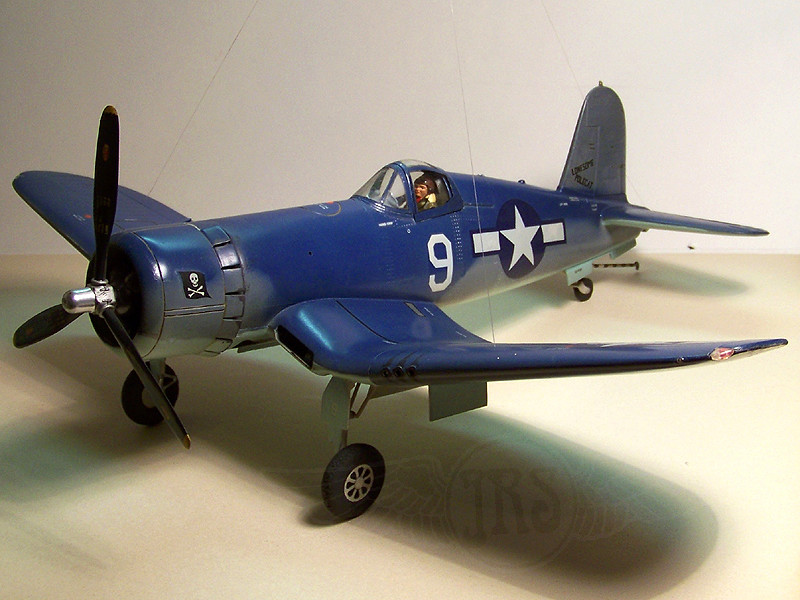

Das hier ist übrigens die vor vielen Jahren entstandene Corsair, mein allererster Flieger in 1:32;
obwohl mittlerweile Antennenmast und Pitotrohr fehlen, ist sie ansonsten noch ziemlich gut erhalten ...  Very Happy

Vought F4U-1A Corsair  / M 1:32 F4u_0016

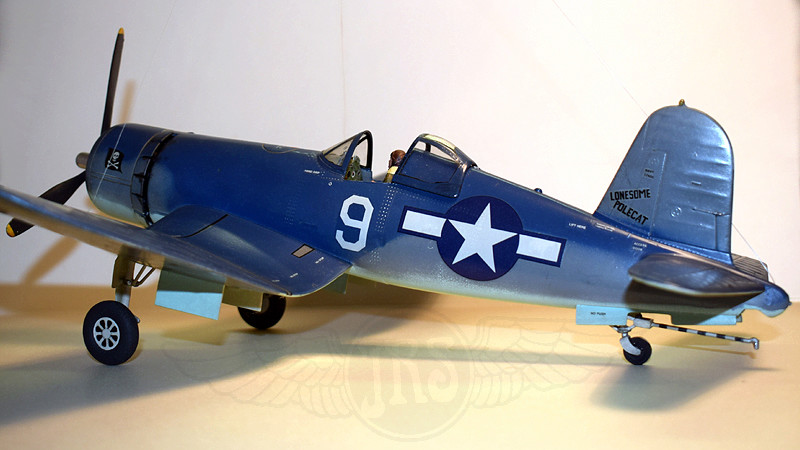

Die Markierungen stellen die F4U-1D von Lt. Merl W. Davenport, VF-17, Ondonga Airfield, 1943 dar.
Die Maschine mit der # 9 trug den Eigennamen 'LONESOME POLECAT' am Leitwerk ...

Vought F4U-1A Corsair  / M 1:32 F4u_0112

@ Dieter ... mit einem Ätzteilsatz (wahrscheinlich der für's Cockpit?) liegst Du schon mal eine Nasenlänge vorn ...  Wink
Gerade das Cockpit ist ja etwas spartanisch ausgestattet.
Seinerzeit mussten die geprägten Instrumente und Seitenkonsolen mit dem Pinsel bemalt werden,
der aktuellen Wiederauflage liegen für die Dekoration von Instrumentenbrett und Konsolen Decals bei.

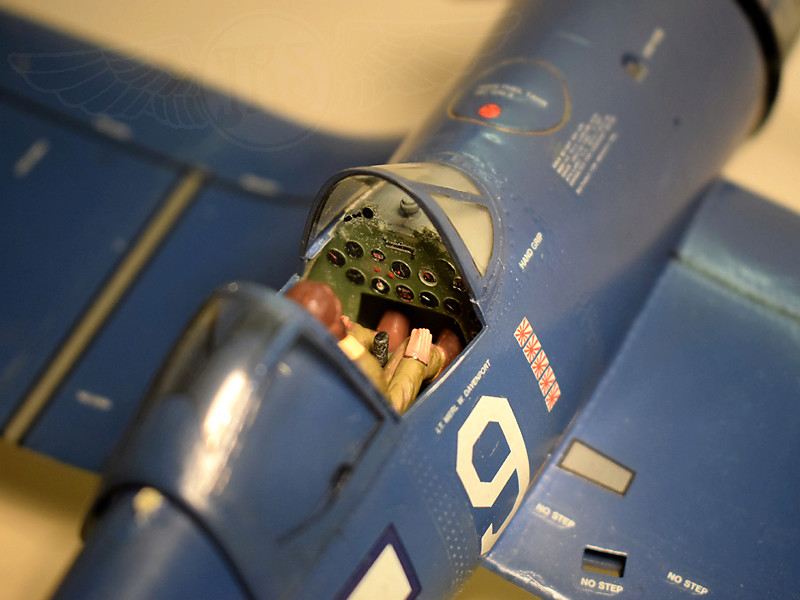

Die vor dem Cockpit erkennbare, große runde Gravur (Tankabdeckung) muss auch in Eigenregie ergänzt werden ...

Vought F4U-1A Corsair  / M 1:32 F4u_0111

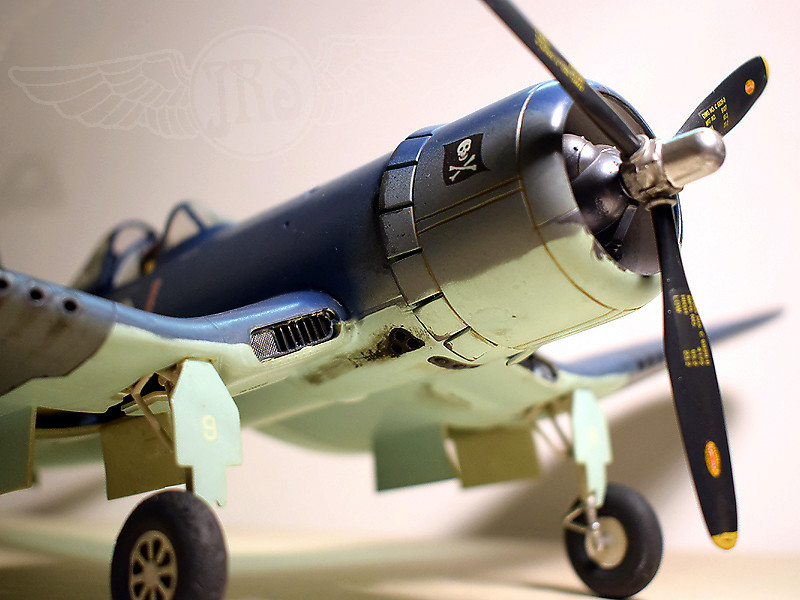

Auch die Motorhaube hatte ich nachgraviert, besonders die Kühlklappen waren gar nicht abgesetzt;
das steht dann aktuell auch wieder an.
Die erhaben geprägten Auspuffenden hatte ich damals wenigstens aufgebohrt,
die 'neue' Corsair hat ja nun vorbildgetreuere Einzelrohre ...  Very Happy

Vought F4U-1A Corsair  / M 1:32 F4u_0110

Okay, schau'n wir dann also mal, wie sich die 'neue' alte Corsair weiter entwickelt;
momentan wird ein wenig im Cockpit gewerkelt ... dazu dann demnächst mehr.

Bis dahin ... Gruß - Jörg - Wink



Arrow  Jörg's Modell-Register
Jörg
Jörg
Moderator
Moderator


Nach oben Nach unten

Vought F4U-1A Corsair  / M 1:32 Empty Re: Vought F4U-1A Corsair / M 1:32

Beitrag von kaewwantha Fr 13 Jan 2017, 15:35

Hallo Jörg,
die alte Corsair ist Dir damals auch schon sehr gut gelungen.
kaewwantha
kaewwantha
Bauanleitung-Verwahrer
Bauanleitung-Verwahrer


Nach oben Nach unten

Vought F4U-1A Corsair  / M 1:32 Empty Re: Vought F4U-1A Corsair / M 1:32

Beitrag von eydumpfbacke Fr 13 Jan 2017, 16:39

Da hast du die Messlatte ja schon mal ziemlich hoch gelegt, Jörg.
Ich habe aber volles Vertrauen, dass du sie knackst.....
eydumpfbacke
eydumpfbacke
Forenguru
Forenguru


Nach oben Nach unten

Der Autor dieser Nachricht wurde verbannt. - Diese Nachricht anzeigen

Vought F4U-1A Corsair  / M 1:32 Empty Re: Vought F4U-1A Corsair / M 1:32

Beitrag von didl Fr 13 Jan 2017, 20:24

Jörg, schön Deine "alte" Maschine.
Und auch etwas dem stressigen Einsatz angepasst 2 Daumen
didl
didl
Alleskleber
Alleskleber


Nach oben Nach unten

Vought F4U-1A Corsair  / M 1:32 Empty Re: Vought F4U-1A Corsair / M 1:32

Beitrag von Jörg Sa 14 Jan 2017, 02:41

Bianca - Revell hat jetzt erst mal gar nix draus machen müssen, den die Werkzeugformen des Kits
stammen schon aus dem Jahr 1970 (!) - neu sind lediglich Karton, BoxArt und der Decalbogen ...  Wink

Damals war das Modell 'state of the art' ... aber wer's jetzt wirklich "schön, perfekt & bequem" haben will.
sollte sich vielleicht eine Corsair aus dem Programm von Trumpeter auswählen und bauen ...    Wink

Naja, Dieter - meine Corsair hat, was das 'Finish' betrifft, schon einiges durch;
von den damaligen Grundier- und Lackierfehlern mal abgesehen, hatte ich die Corsair (lt. Bauanleitung  Rolling eyes  )
in matter Farbgebung fertig gestellt. Das hat mir aber irgendwann ganz und gar nicht mehr gefallen;
deshalb wurde das Modell von Hand solange poliert, bis mir zumindest der Glanzgrad 'angemessen' erschien ... Grinsen

Okay ... es wird also am Cockpit gewerkelt  - Spanten und Stringer aus Stahldraht in die Rumpfschalen eingeklebt ...

Vought F4U-1A Corsair  / M 1:32 F4u_0113
... und die eigentliche Cockpitbaugruppe inklusive Pilotenfigur etwas weiter bearbeitet und ausgebaut ...  Massstab

Vought F4U-1A Corsair  / M 1:32 F4u_0114


Mal sehen, wie das dann alles mit Farbe wirkt ... Vought F4U-1A Corsair  / M 1:32 Gruebe10

Gruß - Jörg - Wink


Arrow  Jörg's Modell-Register


Zuletzt von Jörg am Do 09 Feb 2017, 23:58 bearbeitet; insgesamt 1-mal bearbeitet
Jörg
Jörg
Moderator
Moderator


Nach oben Nach unten

Vought F4U-1A Corsair  / M 1:32 Empty Cockpit ...

Beitrag von Jörg Mo 16 Jan 2017, 00:42

Die Bauteile für das Cockpit nun also in Farbe ... Very Happy

Ergänzt wurden Sauerstoffflasche, Kartentasche, vordere Schottwand usw. ...

Vought F4U-1A Corsair  / M 1:32 F4u_0115

Für das Instrumentenbrett gibt es ja diesmal ein Decal.
Das Brett selber ist dabei in schwarz gedruckt, vorbildgetreuer wäre Grau gewesen.
Dazu stimmen Größe und Positionen der gedruckten Uhren nicht ganz mit den geprägten Uhren auf dem Plastikteil überein.

Ein Abgleich mit Vorbildfotos offenbart, daß die Prägung des Instrumentenbretts ziemlich genau ausfällt,
auch aus den Seitenkonsolen läßt sich statt der dafür vorgesehenen Decals mit dem Pinsel mehr herausholen ...  Vought F4U-1A Corsair  / M 1:32 Gruebe10

Für die Instrumentierung wird deshalb auf die kleinen, feinen Decalbögen von airscale zurückgegriffen;
auf den Bögen USN/USMC- und USAAF-WWII Cockpit Dials finden sich alle benötigten Uhren!  Cool

Vought F4U-1A Corsair  / M 1:32 F4u_0118

Die originalgetreuen Einzelinstrumente von airscale können genau in den Prägungen im Instrumentenbrett platziert werden.

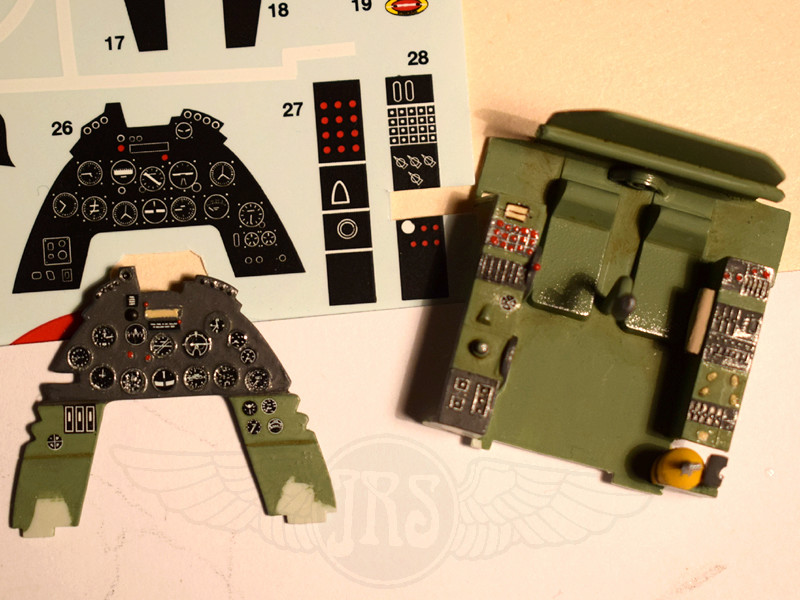

Das fertig dekorierte Instrumentenbrett und die mit Pinsel bemalten Seitenkonsolen ...

Vought F4U-1A Corsair  / M 1:32 F4u_0117

Neben dem Instrumentenbrett die Rückwand mit dem Sitz ...

Vought F4U-1A Corsair  / M 1:32 F4u_0116

Die Sitzfläche hat Revell direkt an die Rückwand angeformt, eine Sitzlehne wurde aus Plastikkarte ergänzt.

Witzig ist deshalb ein Hinweisdecal, was für die Rückwand vorgesehen ist;
der von zwei Pfeilen eingefasste Text (inklusive Rechtschreibfehler) besagt
(S)HOULDER HARNESS STRAPS
MUST DO OVER BRACE TUBE
IN BACK OF SEAT AT TOP
Es gibt aber OOB weder die Gurte, noch das Stützrohr (Brace tube) hinter dem Sitz .... Pfeffer
Auch das Rohrgestell der Sitzhalterung wurde also in vereinfachter Form aus Draht angedeutet.

Weiter demnächst ...
Gruß - Jörg - Wink



Arrow  Jörg's Modell-Register
Jörg
Jörg
Moderator
Moderator


Nach oben Nach unten

Vought F4U-1A Corsair  / M 1:32 Empty Re: Vought F4U-1A Corsair / M 1:32

Beitrag von Eisberg Mo 16 Jan 2017, 01:57

Beeindruckende Arbeit im Cockpit, die du hier zeigst Einen Daumen
Eisberg
Eisberg
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Vought F4U-1A Corsair  / M 1:32 Empty Re: Vought F4U-1A Corsair / M 1:32

Beitrag von Trigger1984 Mo 16 Jan 2017, 02:27

Sehr schoen Joerg, die Arbeit lohnt sich!

Mit welchem Werkzeug hast du die Tragflaechen neu graviert?
Trigger1984
Trigger1984
Lupenbesitzer
Lupenbesitzer


Nach oben Nach unten

Vought F4U-1A Corsair  / M 1:32 Empty Re: Vought F4U-1A Corsair / M 1:32

Beitrag von eydumpfbacke Mo 16 Jan 2017, 05:05

Sieht gut aus. Cool
eydumpfbacke
eydumpfbacke
Forenguru
Forenguru


Nach oben Nach unten

Vought F4U-1A Corsair  / M 1:32 Empty Re: Vought F4U-1A Corsair / M 1:32

Beitrag von Jörg Mo 16 Jan 2017, 14:13

Danke Euch ... Freundschaft

Einfache Gravuren mache ich mit einem Skalpell, Matthias;
gerade Linien mit Hilfe eines Lineals, gekrümmte Gravuren sind etwas schwieriger,
da versuche ich wenn möglich, geeignete Kurven- oder Kreisschablonen zu Hilfe zu nehmen.

Zuerst wird die benötigte Gravur an der Schablone entlang sachte angeritzt
und dann vorsichtig und geduldig frei Hand weiter vertieft, bis das Ergebnis zusagt.
Wenn man die Klingenspitze wechselseitig in der Gravur entlangzieht,
werden die Gravurränder beidseitig schön sauber und gratfrei.
Probleme hat man nur, wenn man beim Ziehen der Klinge aus der Gravur "herausrutscht" ... Pfeffer
Mit einer hölzernen Zahnstocherspitze kann man die fertige Gravur noch etwas glätten und nachversäubern.

Manche Modellbauer gravieren ältere Modelle ja auch mal komplett neu - für solche "umfangreichen" Vorhaben
gibt es auch diverse Profi-Gravurwerkzeuge mit speziellen Spitzen bzw. Klingen im Zubehörhandel.
Für meine vergleichsweise "kleinen" Nachgravuren hier und da hat aber immer das Skalpell genügt ... Grinsen

Gruß - Jörg - Wink
Jörg
Jörg
Moderator
Moderator


Nach oben Nach unten

Vought F4U-1A Corsair  / M 1:32 Empty Klappe zu ...

Beitrag von Jörg Fr 20 Jan 2017, 01:02

Kleine Ergänzung zum Cockpit, dessen Baugruppen nun im Wesentlichen fertig sind;
die in Eigenregie ergänzten Strukturen und Bedienelemente in den Seitenwänden ...

Vought F4U-1A Corsair  / M 1:32 F4u_0210

Das Fahrwerk betreffend, wurde eine Entscheidung getroffen ... Vought F4U-1A Corsair  / M 1:32 Ungedu10

Die Detaillierung der Radschächte, Fahrwerksklappen, Fahrwerksbeine und Räder fällt insgesamt recht mager aus;
zudem hatte ich auch schon meine erste Revell-Corsair mit ausgefahrenem Fahrwerk gebaut.
Somit fällt die Entscheidung nun relativ leicht, das Fahrwerk diesmal eingefahren darzustellen ...  Grinsen

Vought F4U-1A Corsair  / M 1:32 F4u_0119

Sämtliche Fahrwerkklappen wurden also geschlossen, die Spaltmaße sind passabel und durchaus vorbildgerecht.

Ach ja, während der Bearbeitung der Tragflächenbaugruppe kam, was kommen musste:
eines der äußerst empfindlichen Klappscharniere ist einfach gebrochen;
wer die Tragflächen also klappbar bauen möchte, sollte daraus entsprechende Schlüsse ziehen ...  Pfeffer
Hier ist das kein Problem weiter - die Tragflächensegmente werden ja sowieso fest miteinander verklebt.  Wink

Auch die Heckradklappen wurden geschlossen,
hier ist dann noch etwas Anpassung nötig, wenn die Rumpfschalen miteinander verklebt werden.
Die geschlossenen Klappen lassen eine Aussparung für das etwas herausstehende Heckrad frei,
durch die man ein klein wenig in das OOB völlig leere Innere hineinlunzen könnte ...  Massstab
Deshalb wurden hier als entfernt vorbildähnliche Pseudodetails wenigstens ein paar markante Gestänge eingeklebt;
unten jeweils eine interne Verstärkungsstrebe, in der linken Rumpfhälfte das Aktivatorgestänge des Höhenruders ...

Vought F4U-1A Corsair  / M 1:32 F4u_0211

Nachdem die Fahrwerksfrage nun also geklärt ist, können die Tragflächenbaugruppe weiter bearbeitet
und die Rumpfschalen geschlossen werden ...  Cool

weiter demnächst ... Gruß - Jörg - Wink



Arrow  Jörg's Modell-Register


Zuletzt von Jörg am Fr 20 Jan 2017, 19:08 bearbeitet; insgesamt 1-mal bearbeitet
Jörg
Jörg
Moderator
Moderator


Nach oben Nach unten

Vought F4U-1A Corsair  / M 1:32 Empty Re: Vought F4U-1A Corsair / M 1:32

Beitrag von Trigger1984 Fr 20 Jan 2017, 03:30

Danke fuer den Hinweis mit den Gravuren!

Bin gespant wie es weiter geht, lackierst du die Maschine dann mit dem Luftpinsel?

Very Happy
Trigger1984
Trigger1984
Lupenbesitzer
Lupenbesitzer


Nach oben Nach unten

Vought F4U-1A Corsair  / M 1:32 Empty Re: Vought F4U-1A Corsair / M 1:32

Beitrag von eydumpfbacke Fr 20 Jan 2017, 05:18

Feine Arbit, Jörg Cool
eydumpfbacke
eydumpfbacke
Forenguru
Forenguru


Nach oben Nach unten

Vought F4U-1A Corsair  / M 1:32 Empty Re: Vought F4U-1A Corsair / M 1:32

Beitrag von Jörg Fr 20 Jan 2017, 12:34

Danke für Euer Interesse ... Freundschaft
Ja, die äußere Farbgebung wird selbstverständlich mit dem Luftpinsel gemacht, Matthias. Cool

Die Cockpitausstattung ist komplett mit dem Pinsel bemalt,
die Armaturentafel wurde zum Schutz der Decals mit mattem Klarlack versiegelt,
die Instrumente selbst jeweils noch mit einem Tröpfchen glänzendem Klarlack versehen.

Auch die großzügige Ausmalung im Heck erfolgte mit dem Pinsel; hier geht es eigentlich nur darum,
daß später durch die Aussparungen in den verschlossenen Klappen nicht das blanke Plastik hervorblitzt. Wink

Gruß - Jörg - Wink
Jörg
Jörg
Moderator
Moderator


Nach oben Nach unten

Vought F4U-1A Corsair  / M 1:32 Empty Re: Vought F4U-1A Corsair / M 1:32

Beitrag von matze2009 Fr 20 Jan 2017, 14:10

da geselle ich mich gerne mal hinzu ,alleine zu was man imstande sein kann aus wenig hinzu gekaufte PE Teile so ein Hervorragendes Modell hinzu bekommen ziehe glatt mein Hut vor dir lieber Jörg .. Wink
matze2009
matze2009
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Vought F4U-1A Corsair  / M 1:32 Empty Re: Vought F4U-1A Corsair / M 1:32

Beitrag von Jörg Fr 20 Jan 2017, 15:17

Danke, Matthias ... hier sind aber gar keine zugekauften PE Teile verbaut worden;
alles zusätzlich selber Hinzugefügte ist nur aus Draht und Plastikresten gemacht ... Vought F4U-1A Corsair  / M 1:32 Verleg10

Gruß - Jörg - Wink
Jörg
Jörg
Moderator
Moderator


Nach oben Nach unten

Vought F4U-1A Corsair  / M 1:32 Empty Re: Vought F4U-1A Corsair / M 1:32

Beitrag von Gesponserte Inhalte


Gesponserte Inhalte


Nach oben Nach unten

Seite 1 von 2 1, 2  Weiter

Nach oben

- Ähnliche Themen


Befugnisse in diesem Forum
Sie können in diesem Forum nicht antworten
