Schlachtschiff Tirpitz 1:250 GPM Empty Schlachtschiff Tirpitz 1:250 GPM

Beitrag von NavyRalf So 25 Dez 2016, 13:09

Moin aus Frickingen,

Ich wünsche allen Modellbauern zunächst einmal ein frohes Weihnachtsfest und ein erfolgreiches und vor allem Gesundes Jahr 2017

Apropos Weihnachten...

Der Weihnachtsmann hat mir einen Kartonbausatz der Tirpitz beschert.

Ein kurzer Überblick

Der Bausatz ist im Maßstab 1.250 aus dem Hause GPM mit Lasercut Spanten.
Das fertige Model wird ca. 1m lang und kann als Wasserlinienmodell oder mit Unterwasserschiff gebaut werden.

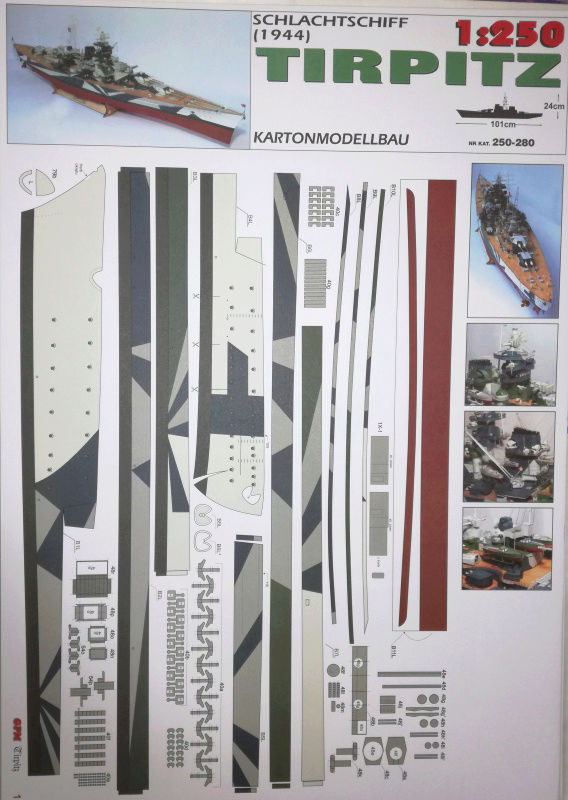

Schlachtschiff Tirpitz 1:250 GPM Seite110

und besteht aus diversen Bögen in sehr guter Druckqualität   Einen Daumen  Einen Daumen  Einen Daumen  Einen Daumen  Einen Daumen  Einen Daumen

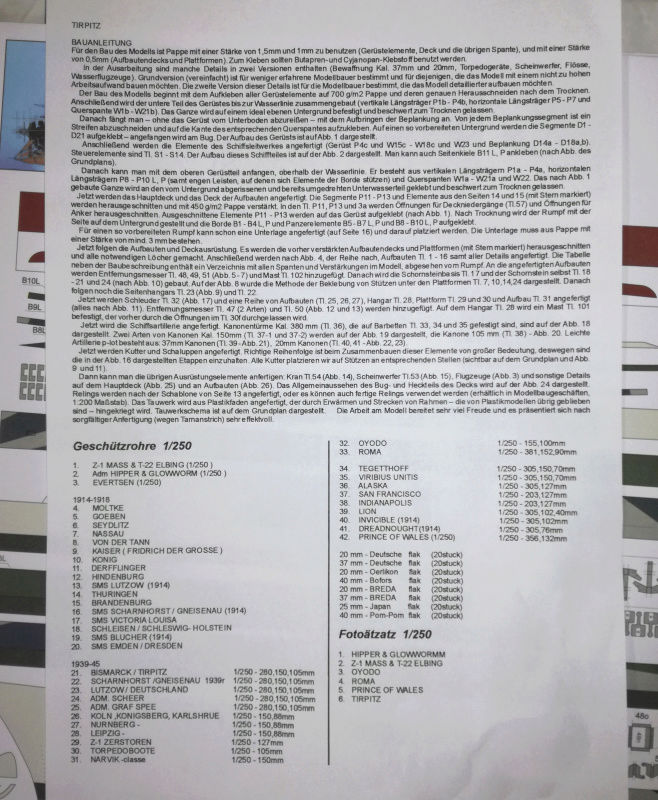

einer "umfangreichen" in deutsch übersetzte Bauanleitung......  Question

Schlachtschiff Tirpitz 1:250 GPM Bauanl10

war ein Scherz, die besteht nur aus dieser einen Seite   Massstab

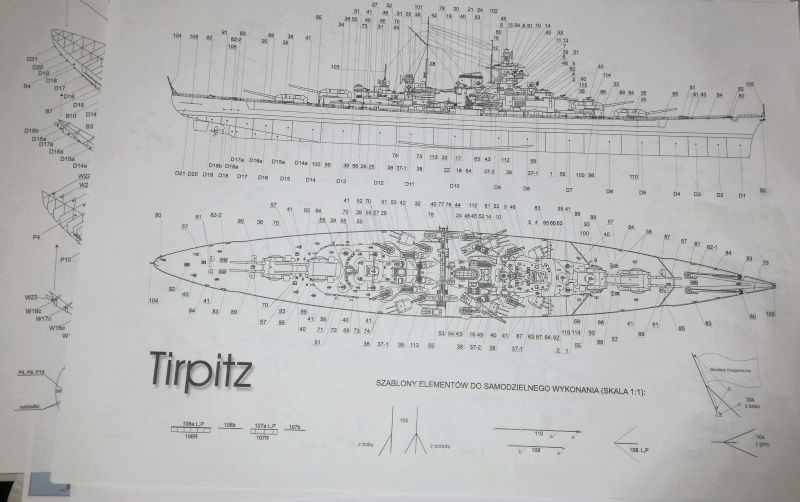

sowie einiger Seiten Zeichnungen, die sowas wie eine optische Hilfe darstellen sollen  Massstab

Schlachtschiff Tirpitz 1:250 GPM Tirpit12

Somit wird der Bau wohl eine spannende Herausforderung  Hüpfeding

Bevor ich mich nun ins Baugetümmel stürzen werde, steht erst einmal das ausgiebige studieren der Zeichnungen, der Bauanleitung und der einzelnen Bögen an.

Es wird also noch ein wenig dauern, bis die Kiellegung stattfindet.

Zunächst steht aber eine grundsätzliche Entscheidung an:
- Wasserlinienmodel
oder
- komplett mit Unterwasserschiff

Ich persönlich finde aber die Wasserlinien-Variante schöner, da hier (aus meiner persönlichen Sichtweise) die Proportionen besser zur Geltung kommen.

Dazu gibt es sicherlich die unterschiedlichsten Meinungen. Ich bin mal gespannt wie Ihr die Sache seht    Winker Hello
NavyRalf
NavyRalf
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Schlachtschiff Tirpitz 1:250 GPM Empty Re: Schlachtschiff Tirpitz 1:250 GPM

Beitrag von Frank Kelle So 25 Dez 2016, 13:59

Und ich dachte immer, das Wort "Anleitung" wäre schon bei Trumpeter falsch angewendet, aber DIE hier setzt noch die Krone auf..
Frank Kelle
Frank Kelle
Admin
Admin


Nach oben Nach unten

Schlachtschiff Tirpitz 1:250 GPM Empty Re: Schlachtschiff Tirpitz 1:250 GPM

Beitrag von kaewwantha So 25 Dez 2016, 19:49

Hallo Ralf,
da setze ich mich doch gleich mal mit in die erste Reihe.
kaewwantha
kaewwantha
Bauanleitung-Verwahrer
Bauanleitung-Verwahrer


Nach oben Nach unten

Schlachtschiff Tirpitz 1:250 GPM Empty Re: Schlachtschiff Tirpitz 1:250 GPM

Beitrag von NavyRalf So 25 Dez 2016, 20:22

Hi Frank,

unglaublich aber leider war..

Was soll es, das erhöht nur den Reiz
NavyRalf
NavyRalf
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Schlachtschiff Tirpitz 1:250 GPM Empty Re: Schlachtschiff Tirpitz 1:250 GPM

Beitrag von NavyRalf So 25 Dez 2016, 20:23

Hallo Helmut,

nehme reichlich Platz und fühl Dich Wohl
Schön das Du dabei bist
NavyRalf
NavyRalf
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Schlachtschiff Tirpitz 1:250 GPM Empty Re: Schlachtschiff Tirpitz 1:250 GPM

Beitrag von bonapate Mo 26 Dez 2016, 10:38

Hallo Ralf,
schönes Ding...werde mich mal zu Helmuth setzten....früher ( wie ich mit 16/17 Plastik baute) habe ich immer alle Schiffe der Grauen Flotte das Unterwasser Teil ab geschnitten und Dioramen draus gebaut. Bei der Tirpitz ist es ja ziemlich einfach...ein Foto aus den Fjorden Norwegens als Rückwand und ruhiges Wasser drum rum. Aber das überlasse ich Dir.
Tschüss und viel Spaß bei der "Bauanleitung". shocked Grüße Edmund
bonapate
bonapate
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Schlachtschiff Tirpitz 1:250 GPM Empty Re: Schlachtschiff Tirpitz 1:250 GPM

Beitrag von didibuch Mo 26 Dez 2016, 12:20

Hallo Ralf,

da schaue ich dir gerne über die Schulter.

Viel Spaß beim Bau
Dieter
didibuch
didibuch
Detailliebhaber
Detailliebhaber


Nach oben Nach unten

Schlachtschiff Tirpitz 1:250 GPM Empty Re: Schlachtschiff Tirpitz 1:250 GPM

Beitrag von NavyRalf Mo 26 Dez 2016, 14:20

Hallo Edmund Hallo Dieter,

ich freue mich das Ihr dabei seid

Es wird für mich ein großes Abenteuer

Ich habe schon mal die Grundplatte für die Wasserlinien-Version ausgelegt.

Das hat schon mal mir den ersten Uuuuups-Moment verschafft.

Das wird groß Pfeffer

Schlachtschiff Tirpitz 1:250 GPM Tirpit15

Schlachtschiff Tirpitz 1:250 GPM Tirpit14
NavyRalf
NavyRalf
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Schlachtschiff Tirpitz 1:250 GPM Empty Re: Schlachtschiff Tirpitz 1:250 GPM

Beitrag von kiss-fan007 Mo 26 Dez 2016, 14:33

Dann werde ich mich auchmal dazu gesellen...sofern noch Platz ist......habe die Tirpitz in 1:350 hier zu liegen..trau mich nur nicht so recht daran......Gutes Gelingen wünsche ich.... Massstab  Massstab
kiss-fan007
kiss-fan007
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Schlachtschiff Tirpitz 1:250 GPM Empty Re: Schlachtschiff Tirpitz 1:250 GPM

Beitrag von NavyRalf Mo 26 Dez 2016, 14:47

Hi Frank,

Platz ist in der kleinsten Hütte

Herzlich Willkommen

Nach dem ich diese "extrem Umfangreiche Bauanleitung" gesehen habe, ist mir auch erstmal das Herz in die Hose gerutscht.

Doch was Solls, man wächst mit den Herausforderungen

NavyRalf
NavyRalf
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Schlachtschiff Tirpitz 1:250 GPM Empty Re: Schlachtschiff Tirpitz 1:250 GPM

Beitrag von NavyRalf Mo 26 Dez 2016, 14:47

P.S.
KISS ist Cool Beifall
NavyRalf
NavyRalf
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Schlachtschiff Tirpitz 1:250 GPM Empty Re: Schlachtschiff Tirpitz 1:250 GPM

Beitrag von NavyRalf Mo 26 Dez 2016, 16:54

Und los geht es...

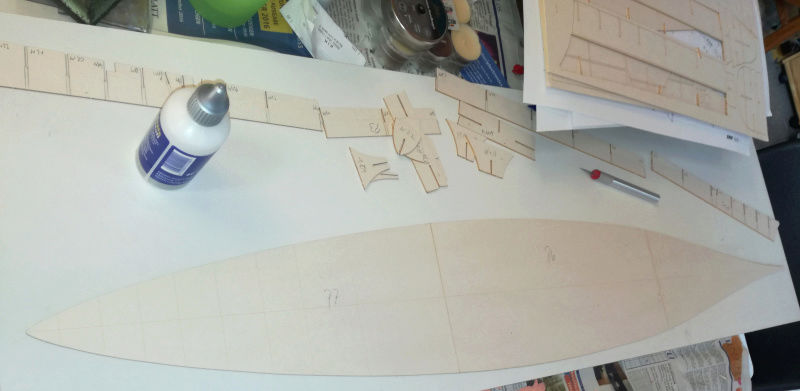

Die Grundplatte / Spanten längs wie quer sowie die Oberdeckplatte sind aus 2mm Sperrholz gefertigt und wurden mit einem Laser zugeschnitten (Bestandteil des Bausatz).

Die Passgenauigkeit der einzelnen Teile des Spantengerüst ist sehr gut.

Also habe ich zuerst die Bodenplatte verleimt.
Der gesamte Bau wird auf dem zu sehenden 1m Regalbrett stattfinden.

Schlachtschiff Tirpitz 1:250 GPM Tirpit16

Schlachtschiff Tirpitz 1:250 GPM Tirpit16

Erst danach werde ich die Tirpitz vom Regalbrett nehmen und ihrer eigentlichen Positionierung in einer Vitrine zuführen.
Bis dahin wird aber noch viel Wasser vom Bodensee in den Rhein fließen.

Die Längs und Querspanten habe ich anhand der beigelegten Zeichnung finden und montieren können.
Das ganze sieht dann jetzt so aus:

Schlachtschiff Tirpitz 1:250 GPM Img_2010

Schlachtschiff Tirpitz 1:250 GPM Img_2011

Schlachtschiff Tirpitz 1:250 GPM Spante11

So das war es erst einmal für Heute

By the way......

   hatte ich schon erwähnt das neben der hervorragenden Bauanleitung (1 DinA4 Seite in deutsch) auch noch ein halbes Dutzend
  Zeichnungen dazugehören.
  Was bin ich froh, das ich kein polnisch kann sonst könnte ich ja am Ende noch die Beschriftungen auf den Zeichnungen lesen
lol! lol! Wie geil Wie geil lol! lol!
NavyRalf
NavyRalf
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Schlachtschiff Tirpitz 1:250 GPM Empty Re: Schlachtschiff Tirpitz 1:250 GPM

Beitrag von NavyRalf Di 27 Dez 2016, 18:10

Hallo Zusammen,

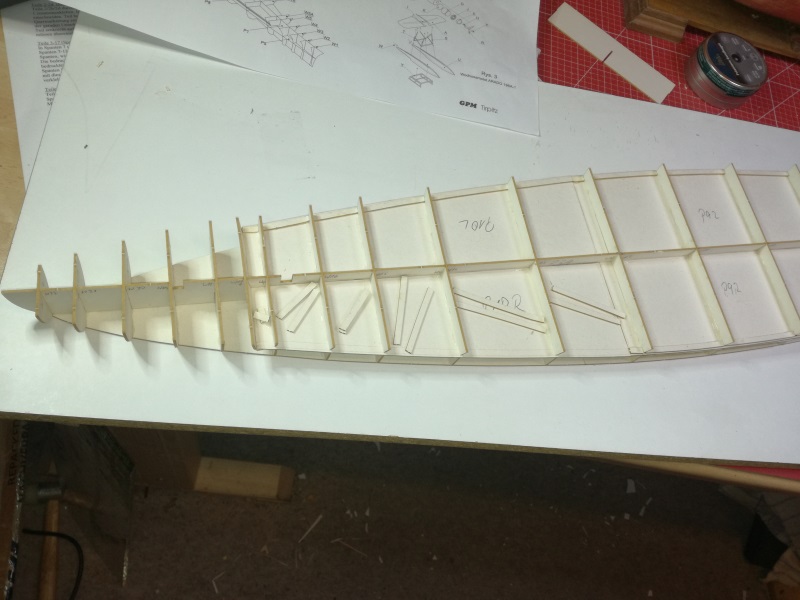

inzwischen habe ich das Spantengerüst fertig gebaut und verklebt.

Da noch ein wenig Zeit war, habe ich auch noch die seitlichen Versteifungen eingeklebt.

So sieht es derzeit aus

Schlachtschiff Tirpitz 1:250 GPM Querve10

Schlachtschiff Tirpitz 1:250 GPM Querve12

Schlachtschiff Tirpitz 1:250 GPM Querve11

Schlachtschiff Tirpitz 1:250 GPM Querve13

Als nächstes kommt dann das Oberdeck dran und natürlich ein wenig Feinjustierung mit dem Schleifklotz

Doch dazu demnächst mehr
NavyRalf
NavyRalf
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Schlachtschiff Tirpitz 1:250 GPM Empty Re: Schlachtschiff Tirpitz 1:250 GPM

Beitrag von kiss-fan007 Di 27 Dez 2016, 19:05

Hallo Ralf.... Winker Hello

das wird ja ein riesen Klopper..... shocked  shocked.....

und das was ich so als Plastezusammenkleber sehen kann,gefällt mir ausserordentlich gut... Bravo  Bravo  Beifall  Beifall

Bleibe gespannt am Ball.....
kiss-fan007
kiss-fan007
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Schlachtschiff Tirpitz 1:250 GPM Empty Re: Schlachtschiff Tirpitz 1:250 GPM

Beitrag von kaewwantha Di 27 Dez 2016, 19:24

Hallo Ralf,
auch mir gefällt das gebaute bisher sehr gut.
kaewwantha
kaewwantha
Bauanleitung-Verwahrer
Bauanleitung-Verwahrer


Nach oben Nach unten

Schlachtschiff Tirpitz 1:250 GPM Empty Re: Schlachtschiff Tirpitz 1:250 GPM

Beitrag von NavyRalf Mi 28 Dez 2016, 15:20

Hallo Frank, Hallo Helmut,

das wird mit 100 cm Länge und 14, irgendwas cm Breite nicht unbedingt was kleineres.
Sobald aber die Spanten und das Oberdeck (Rohbau) fertig sind, ist der einfachste Teil vorbei.   Traurig 1
Danach kommt der lustige Teil ohne brauchbare Bauanleitung, jedenfalls für jemanden, der wie ich die polnische Sprache nicht unbedingt sein eigen nennt.

Jetzt wird es spannend...... Massstab Massstab Massstab Massstab Massstab
NavyRalf
NavyRalf
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Schlachtschiff Tirpitz 1:250 GPM Empty Re: Schlachtschiff Tirpitz 1:250 GPM

Beitrag von NavyRalf Do 29 Dez 2016, 14:06

Moin aus Frickingen,

weiter geht es mit der Tirpitz

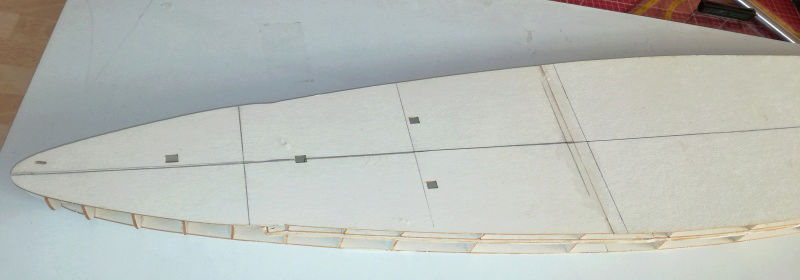

zunächst ist jetzt der Rumpf-Rohbau abgeschlossen.

Sie sieht es jetzt aus

Schlachtschiff Tirpitz 1:250 GPM Tirpit18

Schlachtschiff Tirpitz 1:250 GPM Tirpit17

Schlachtschiff Tirpitz 1:250 GPM Tirpit10

Kleine Korrektur noch zum Material des Spanntengerüst, ist kein Sperrholz sondern auch aus Pappe.

Jetzt suche ich mir erst einmal die Teile für das Hauptdeck sowie die Rumpf-Seitenwände zusammen und verdopple das Material und bereite diese für die Montage vor

Aber das soll ein anderes mal erzählt werden...
NavyRalf
NavyRalf
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Schlachtschiff Tirpitz 1:250 GPM Empty Re: Schlachtschiff Tirpitz 1:250 GPM

Beitrag von fraclaphi Do 29 Dez 2016, 23:11

Hallo Ralf,

viel Glück beim Bau von diesem, im Schatten seines Schwesterschiffes stehenden Modells.

LG

Frank
fraclaphi
fraclaphi
Mitglied
Mitglied


Nach oben Nach unten

Schlachtschiff Tirpitz 1:250 GPM Empty Re: Schlachtschiff Tirpitz 1:250 GPM

Beitrag von Glufamichel Fr 30 Dez 2016, 09:05

Auch ich wünsche dir gutes Gelingen Ralf. Ein interessantes Schiff welches da in deiner Werft ist.
Glufamichel
Glufamichel
Moderator
Moderator


Nach oben Nach unten

Schlachtschiff Tirpitz 1:250 GPM Empty Re: Schlachtschiff Tirpitz 1:250 GPM

Beitrag von NavyRalf Fr 30 Dez 2016, 18:10

Hallo Frank, Hallo Uwe,


Herzlich willkommen in meiner Großbaustelle
Interessant wird es, das steht mal fest....

NavyRalf
NavyRalf
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Schlachtschiff Tirpitz 1:250 GPM Empty Re: Schlachtschiff Tirpitz 1:250 GPM

Beitrag von NavyRalf Fr 30 Dez 2016, 18:26

Moin aus Frickingen,

Heute habe ich am Schulschiff Deutschland weitergebaut und dabei ist mir eine Idee gekommen.

Die Frage der Vitrine und der Darstellung ist ja eigentlich, was das Schlachtschiff Tirpitz angeht eigentlich nicht so schwierig.
Tja aber, mit jenem "Hochbordigen" Schulschiff Deutschland bin ich ja selbst 5 Jahre um die Welt gefahren.
Neben 3 Äquatortaufen und dem passieren der 3 bedeutendsten  Schifffahrtskanäle dieser Welt (Panama-, Suez- und Nordostseekanal) gab es auch 1 Polarkreis-Taufe im Rahmen der 52. AAR (Auslands Ausbildungs Reise).

Während dieser Reise haben wir auch den Ort passiert, an dem die Tirpitz ihr nasses Grab gefunden hat.

Da beide Modelle im Maßstab 1:250 sind, plane ich beide in einer Vitrine in einem Fjord-Scenario darzustellen.

Das ganze unter dem Titel:

   Deutsche Marine --- Treffen der Generationen

Was denkt ihr darüber
NavyRalf
NavyRalf
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Schlachtschiff Tirpitz 1:250 GPM Empty Re: Schlachtschiff Tirpitz 1:250 GPM

Beitrag von providereMS62 Fr 13 Jan 2017, 12:08

Hallo Ralf,

bin durch Zuffall auf deinen Baubericht gestoßen!

Was du uns hier zeigst, sieht sehr vielversprechend aus. Die bisherigen Bilder lassen darauf schließen, dass das Material des Kartons ein sehr gutes sein muss, was man von dieser sogenannten Bauanleitung nicht behaupten kann. Ich persönlich bin natürlich ein Liebhaber des Vollrumpfes, aber wenn du ein Diorama erschaffen möchtest, dann drängt sich diese Bauvariante ja direkt auf.

Die Idee und der Titel für das Fjord-Scenario gefällt mir!
providereMS62
providereMS62
Superkleber
Superkleber


Nach oben Nach unten

Schlachtschiff Tirpitz 1:250 GPM Empty Re: Schlachtschiff Tirpitz 1:250 GPM

Beitrag von NavyRalf Mo 16 Jan 2017, 15:20

Hallo Michael,

danke
Der Bausatz der Tirpitz ist aus wirklich gutem Material und auch der Druck ist super.
Kein Vergleich zum Modellbau-Bogen vom Schulschiff Deutschland.

Dafür ist hier die Bauanleitung geringfügig umfangreicher

However, fühl Dich eingeladen in beiden Bauberichten das eine oder andere Auge zu riskieren Winker 2
NavyRalf
NavyRalf
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Schlachtschiff Tirpitz 1:250 GPM Empty Re: Schlachtschiff Tirpitz 1:250 GPM

Beitrag von Gesponserte Inhalte


Gesponserte Inhalte


Nach oben Nach unten

Nach oben

- Ähnliche Themen


Befugnisse in diesem Forum
Sie können in diesem Forum nicht antworten
