Flugzeugträger Graf Zeppelin 1:100 Empty Flugzeugträger Graf Zeppelin 1:100

Beitrag von helmut1 Di 15 Okt 2013, 13:03

Hallo Modellbau Freunde
Nun möchte ich auch hier einen Baubericht von meinem Graf Zeppelin einstellen.
Ich habe den Grafen auf Spant gebaut und Beplankt.
Danach kam Spachtel Schleifen und so weiter und so weiter.
Angefangen habe ich im November 2012.
Im April 2013 war der Rumpf fertig.
Danach habe ich vom Rumpf eine Form herstellen.
Hier die ersten Fotos.
Weitere folgen.
Gruß Helmut

Flugzeugträger Graf Zeppelin 1:100 Imgp3410

Flugzeugträger Graf Zeppelin 1:100 Imgp3411

Flugzeugträger Graf Zeppelin 1:100 Imgp3412

Flugzeugträger Graf Zeppelin 1:100 Imgp3413

Flugzeugträger Graf Zeppelin 1:100 Imgp3414
avatar
helmut1
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Flugzeugträger Graf Zeppelin 1:100 Empty Re: Flugzeugträger Graf Zeppelin 1:100

Beitrag von Dirk Kohl Di 15 Okt 2013, 13:10

Klasse,der hat echt noch gefehlt in 1/100.Der Rumpf sieht sehr gut aus ,das wäre was für die Serie.....
Dirk Kohl
Dirk Kohl
Teilefinder
Teilefinder


Nach oben Nach unten

Flugzeugträger Graf Zeppelin 1:100 Empty Flugzeugträger Graf Zeppelin 1:100

Beitrag von helmut1 Di 15 Okt 2013, 13:33

Hallo
Und dann ging es los musste aber zu meinem Freund in der Garage wechseln Wetter bedingt.
Nach dem ausrichten wurde der Spalt zwischen Trennbrett und Rumpf mit Modelliermasse verschlossen.
Danach haben wir 5 mal Wachs aufgetragen und danach Poliert.
Und zum Schluss 1 mal PVA Folientrennmittel aufgetragen.
Gruß Helmut

Flugzeugträger Graf Zeppelin 1:100 Imgp3510

Flugzeugträger Graf Zeppelin 1:100 Imgp3511

Flugzeugträger Graf Zeppelin 1:100 Imgp3512

Flugzeugträger Graf Zeppelin 1:100 Imgp3513

Flugzeugträger Graf Zeppelin 1:100 Imgp3514

Flugzeugträger Graf Zeppelin 1:100 Imgp3515

Flugzeugträger Graf Zeppelin 1:100 Imgp3516
avatar
helmut1
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Flugzeugträger Graf Zeppelin 1:100 Empty Flugzeugträger Graf Zeppelin 1:100

Beitrag von helmut1 Di 15 Okt 2013, 13:44

Zu erst wurde Gelcoat aufgetragen.
Danach wurden sogenannte Raupen aufgebracht die dienen dazu die kanten abzurunden.
Danach wurde Laminiert die erste Lage matten waren 80g danach zwei lagen 160g danach zwei lagen 280g danach eine Lage 390g und zum Schluss nochmal eine Lage 80g.
Das ganze dauerte 8 Stunden.

Flugzeugträger Graf Zeppelin 1:100 Imgp3517

Flugzeugträger Graf Zeppelin 1:100 Imgp3518

Flugzeugträger Graf Zeppelin 1:100 Imgp3519

Flugzeugträger Graf Zeppelin 1:100 Imgp3520

Flugzeugträger Graf Zeppelin 1:100 Imgp3521

Flugzeugträger Graf Zeppelin 1:100 Imgp3522

Flugzeugträger Graf Zeppelin 1:100 Imgp3523

Flugzeugträger Graf Zeppelin 1:100 Imgp3524

Flugzeugträger Graf Zeppelin 1:100 Imgp3525

Flugzeugträger Graf Zeppelin 1:100 Imgp3526

Flugzeugträger Graf Zeppelin 1:100 Imgp3527
avatar
helmut1
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Flugzeugträger Graf Zeppelin 1:100 Empty Flugzeugträger Graf Zeppelin 1:100

Beitrag von helmut1 Di 15 Okt 2013, 13:53

Dann war es geschafft die Form ist fertig.
Die Form ist ohne Fehler und sogar der Holzrumpf ist unbeschädigt geblieben.
Hier was die Form noch nicht getrennt.

Flugzeugträger Graf Zeppelin 1:100 Imgp3610

Flugzeugträger Graf Zeppelin 1:100 Imgp3611

Flugzeugträger Graf Zeppelin 1:100 Imgp3612

Flugzeugträger Graf Zeppelin 1:100 Imgp3613
avatar
helmut1
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Flugzeugträger Graf Zeppelin 1:100 Empty Flugzeugträger Graf Zeppelin 1:100

Beitrag von helmut1 Di 15 Okt 2013, 13:57

Und hier ist die Form Getrennt.

Flugzeugträger Graf Zeppelin 1:100 Imgp3614

Flugzeugträger Graf Zeppelin 1:100 Imgp3615

Flugzeugträger Graf Zeppelin 1:100 Imgp3616

Flugzeugträger Graf Zeppelin 1:100 Imgp3617

Flugzeugträger Graf Zeppelin 1:100 Imgp3618
avatar
helmut1
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Flugzeugträger Graf Zeppelin 1:100 Empty Re: Flugzeugträger Graf Zeppelin 1:100

Beitrag von Elger Esterle Di 15 Okt 2013, 14:40

Hammer!
Das ist ja ein "Mörderding"!
Mit nem normalen Mittelklasse- Kombi bringst den doch fast nicht zum See, wenn er mal fertig ist, oder?
Elger Esterle
Elger Esterle
Alleskleber
Alleskleber


Nach oben Nach unten

Flugzeugträger Graf Zeppelin 1:100 Empty Re: Flugzeugträger Graf Zeppelin 1:100

Beitrag von ClydeBarow Di 15 Okt 2013, 15:43

Winker Hello  Helmut

Wahnsinnsteil was du da baust und auf dem Fühlinger See kommt er
auch gut rüber.
ClydeBarow
ClydeBarow
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Flugzeugträger Graf Zeppelin 1:100 Empty Flugzeugträger Graf Zeppelin 1:100

Beitrag von helmut1 Di 15 Okt 2013, 16:42

Danke Ralf warst Du auch am Fühlinger See?
Hier habe mit der Verkleidung der vorderen Barbetten begonnen.

Flugzeugträger Graf Zeppelin 1:100 Imgp3619

Flugzeugträger Graf Zeppelin 1:100 Imgp3620

Flugzeugträger Graf Zeppelin 1:100 Imgp3621

Flugzeugträger Graf Zeppelin 1:100 Imgp3622
avatar
helmut1
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Flugzeugträger Graf Zeppelin 1:100 Empty Flugzeugträger Graf Zeppelin 1:100

Beitrag von helmut1 Di 15 Okt 2013, 16:49

Hier hatte ich die Verkleidung der vorderen Barbetten fertig.

Flugzeugträger Graf Zeppelin 1:100 Imgp3623

Flugzeugträger Graf Zeppelin 1:100 Imgp3624

Flugzeugträger Graf Zeppelin 1:100 Imgp3625

Flugzeugträger Graf Zeppelin 1:100 Imgp3626
avatar
helmut1
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Flugzeugträger Graf Zeppelin 1:100 Empty Re: Flugzeugträger Graf Zeppelin 1:100

Beitrag von Figurbetont Di 15 Okt 2013, 17:00

oh Helmut, wat für ein Drumm...
tolle Arbeit,

und wieviel Arbeit das ist....
ich bin echt begeistert...

liebe Grüße
vom Ossi Very Happy

der weiter dabei ist....
Figurbetont
Figurbetont
Allesleser
Allesleser


Nach oben Nach unten

Flugzeugträger Graf Zeppelin 1:100 Empty Flugzeugträger Graf Zeppelin 1:100

Beitrag von helmut1 Di 15 Okt 2013, 17:02

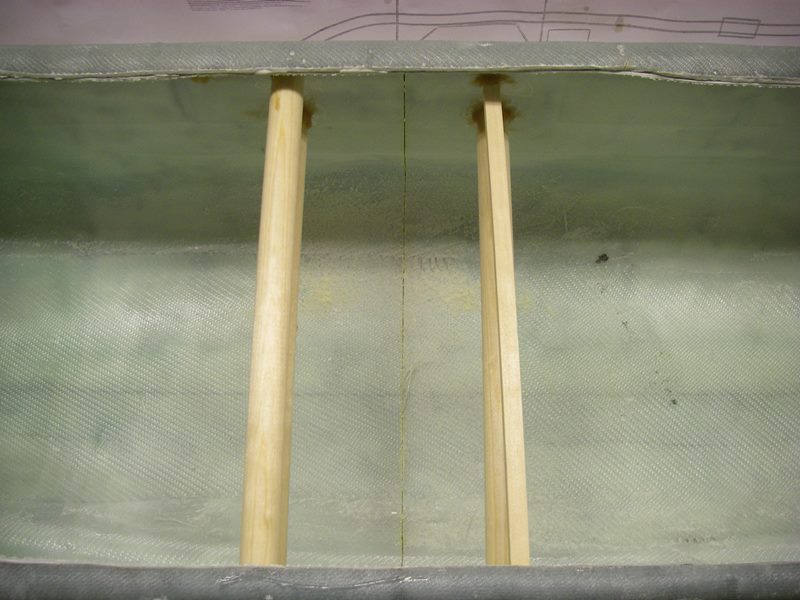

Ich hatte mich dazu entschlossen denn Rumpf zu teilen zum späteren Transport.
Der Graf ist immer hin über 2,60 Lang.
Nun habe ich den Rumpf durchgesägt.
Auf denn Fotos kann man sehen das der Spalt so gut wie nicht zu sehen ist.
Es sind ja noch keine Spanten an der Trennlinie gesetzt wo er dann Verschraubt wird.
Habe mal provisorisch einen Spant aus PVC gemacht, werde aber später Spanten aus GFK herstellen.
Nun kann ich viel besser am Grafen Arbeiten denn meine Werkstatt ist nur 3,00 Meter mal 2,50 Meter groß.

Flugzeugträger Graf Zeppelin 1:100 Imgp3710

Flugzeugträger Graf Zeppelin 1:100 Imgp3711

Flugzeugträger Graf Zeppelin 1:100 Imgp3712

Flugzeugträger Graf Zeppelin 1:100 Imgp3713

Flugzeugträger Graf Zeppelin 1:100 Imgp3714

Flugzeugträger Graf Zeppelin 1:100 Imgp3715

Flugzeugträger Graf Zeppelin 1:100 Imgp3716
avatar
helmut1
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Flugzeugträger Graf Zeppelin 1:100 Empty Flugzeugträger Graf Zeppelin 1:100

Beitrag von helmut1 Di 15 Okt 2013, 17:13

Danke Ossi

Die Rumpftrennung ist fertig.
Wie man sieht sieht man nichts da von.

Flugzeugträger Graf Zeppelin 1:100 Imgp3813

Flugzeugträger Graf Zeppelin 1:100 Imgp3814

Flugzeugträger Graf Zeppelin 1:100 Imgp3815

Flugzeugträger Graf Zeppelin 1:100 Imgp3816

Flugzeugträger Graf Zeppelin 1:100 Imgp3817
avatar
helmut1
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Flugzeugträger Graf Zeppelin 1:100 Empty Re: Flugzeugträger Graf Zeppelin 1:100

Beitrag von ClydeBarow Di 15 Okt 2013, 17:31

Winker Hello Hallo Helmut

Nein ich war nicht am See hab ihn aber sofort erkannt.Ich wohne nicht
mehr in Köln.Ich hab deine Fortschritte ja schon gesehn somit hat sich
nach 2maligem lesen meine Frage wegen dem durchsägen erledigt:pfiff:
ClydeBarow
ClydeBarow
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Flugzeugträger Graf Zeppelin 1:100 Empty Flugzeugträger Graf Zeppelin 1:100

Beitrag von helmut1 Di 15 Okt 2013, 17:48

Hier habe ich nun den Antrieb fertig.
Die Stevenrohre Wellen und die Wellen Böcke hat mir ein Freund gemacht.
Die Wellen sind Kugelgelagert und der wellen Bock ist auf eine Drehmaschine gefertigt worden.

Flugzeugträger Graf Zeppelin 1:100 Imgp3910

Flugzeugträger Graf Zeppelin 1:100 Imgp3911

Flugzeugträger Graf Zeppelin 1:100 Imgp3912

Flugzeugträger Graf Zeppelin 1:100 Imgp3914

Flugzeugträger Graf Zeppelin 1:100 Imgp3915

Flugzeugträger Graf Zeppelin 1:100 Imgp3916

Flugzeugträger Graf Zeppelin 1:100 Imgp3917

Flugzeugträger Graf Zeppelin 1:100 Imgp3918

Flugzeugträger Graf Zeppelin 1:100 Imgp3919

Flugzeugträger Graf Zeppelin 1:100 Imgp3920
avatar
helmut1
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Flugzeugträger Graf Zeppelin 1:100 Empty Flugzeugträger Graf Zeppelin 1:100

Beitrag von helmut1 Di 15 Okt 2013, 17:53

Hier die Davits CNC Gefräst.

Flugzeugträger Graf Zeppelin 1:100 Imgp4010

Flugzeugträger Graf Zeppelin 1:100 Imgp4011
avatar
helmut1
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Flugzeugträger Graf Zeppelin 1:100 Empty Flugzeugträger Graf Zeppelin 1:100

Beitrag von helmut1 Di 15 Okt 2013, 17:59

Hier habe ich den Hinteren Laufsteg angefertigt.

Flugzeugträger Graf Zeppelin 1:100 Imgp4012

Flugzeugträger Graf Zeppelin 1:100 Imgp4013

Flugzeugträger Graf Zeppelin 1:100 Imgp4014

Flugzeugträger Graf Zeppelin 1:100 Imgp4015

Flugzeugträger Graf Zeppelin 1:100 Imgp4016
avatar
helmut1
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Flugzeugträger Graf Zeppelin 1:100 Empty Re: Flugzeugträger Graf Zeppelin 1:100

Beitrag von Sigmund Di 15 Okt 2013, 18:46

Was ist das denn!!!! Staunender Smilie
Ist das ein Monstrum. Ich glaub' ich bin im falschen Film. Wie geil
Sigmund
Sigmund
Lupenbesitzer
Lupenbesitzer


Nach oben Nach unten

Flugzeugträger Graf Zeppelin 1:100 Empty Re: Flugzeugträger Graf Zeppelin 1:100

Beitrag von kaewwantha Di 15 Okt 2013, 20:10

Hallo Helmut,
das ist ja ein Riesenteil in 1/100. In dieser Größe würde ich auch gerne bauen, aber mir fehlt eindeutig der Platz dazu.
Das was Du bisher geschafen hast sieht sehr gut aus.
kaewwantha
kaewwantha
Bauanleitung-Verwahrer
Bauanleitung-Verwahrer


Nach oben Nach unten

Flugzeugträger Graf Zeppelin 1:100 Empty Flugzeugträger Graf Zeppelin 1:100

Beitrag von helmut1 Di 15 Okt 2013, 20:47

Hier habe ich mal einige Planken drauf gelegt.

Flugzeugträger Graf Zeppelin 1:100 Imgp4017

Flugzeugträger Graf Zeppelin 1:100 Imgp4018

Flugzeugträger Graf Zeppelin 1:100 Imgp4019

Flugzeugträger Graf Zeppelin 1:100 Imgp4020

Flugzeugträger Graf Zeppelin 1:100 Imgp4021
avatar
helmut1
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Flugzeugträger Graf Zeppelin 1:100 Empty Flugzeugträger Graf Zeppelin 1:100

Beitrag von helmut1 Di 15 Okt 2013, 20:54

Am hinteren Laufsteg habe ich die Reling gemacht.

Flugzeugträger Graf Zeppelin 1:100 Imgp4022

Flugzeugträger Graf Zeppelin 1:100 Imgp4023

Flugzeugträger Graf Zeppelin 1:100 Imgp4024

Flugzeugträger Graf Zeppelin 1:100 Imgp4025

Flugzeugträger Graf Zeppelin 1:100 Imgp4026
avatar
helmut1
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Flugzeugträger Graf Zeppelin 1:100 Empty Flugzeugträger Graf Zeppelin 1:100

Beitrag von helmut1 Di 15 Okt 2013, 21:01

Und hier eine der vielen Plattformen.

Flugzeugträger Graf Zeppelin 1:100 Imgp4027

Flugzeugträger Graf Zeppelin 1:100 Imgp4028

Flugzeugträger Graf Zeppelin 1:100 Imgp4029

Flugzeugträger Graf Zeppelin 1:100 Imgp4030

Flugzeugträger Graf Zeppelin 1:100 Imgp4031
avatar
helmut1
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Flugzeugträger Graf Zeppelin 1:100 Empty Flugzeugträger Graf Zeppelin 1:100

Beitrag von helmut1 Di 15 Okt 2013, 21:08

Hier ist die untere Plattform vom hinteren 15-cm Artilleriestand.
So sieht er aus noch nicht Gespachtelt und Geschliffen.

Flugzeugträger Graf Zeppelin 1:100 Imgp4032

Flugzeugträger Graf Zeppelin 1:100 Imgp4033

Flugzeugträger Graf Zeppelin 1:100 Imgp4034
avatar
helmut1
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Flugzeugträger Graf Zeppelin 1:100 Empty Flugzeugträger Graf Zeppelin 1:100

Beitrag von helmut1 Di 15 Okt 2013, 21:12

Und hier die Plattform Gespachtelt und Geschliffen.

Flugzeugträger Graf Zeppelin 1:100 Imgp4035

Flugzeugträger Graf Zeppelin 1:100 Imgp4036

Flugzeugträger Graf Zeppelin 1:100 Imgp4037

Flugzeugträger Graf Zeppelin 1:100 Imgp4038
avatar
helmut1
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Flugzeugträger Graf Zeppelin 1:100 Empty Flugzeugträger Graf Zeppelin 1:100

Beitrag von helmut1 Di 15 Okt 2013, 21:18

Hier habe ich angefangen die Regenrinnen für die Bullaugen anzubringen.
Es sind über 800 Regenrinnen.

Flugzeugträger Graf Zeppelin 1:100 Imgp4039

Flugzeugträger Graf Zeppelin 1:100 Imgp4040
avatar
helmut1
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Flugzeugträger Graf Zeppelin 1:100 Empty Re: Flugzeugträger Graf Zeppelin 1:100

Beitrag von Gesponserte Inhalte


Gesponserte Inhalte


Nach oben Nach unten

Seite 1 von 36 1, 2, 3 ... 18 ... 36  Weiter

Nach oben

- Ähnliche Themen


Befugnisse in diesem Forum
Sie können in diesem Forum nicht antworten
