Revell GFLF Simba 8x8  1:24 Empty Revell GFLF Simba 8x8 1:24

Beitrag von EHamisch am So 02 Dez 2018, 23:39

Hallo
Heute habe ich mit dem Bau begonnen.
Die ersten Teile des Fahrgestells sind zusammengebaut, und werden bald lackiert.

Revell GFLF Simba 8x8  1:24 Img_6628

Revell GFLF Simba 8x8  1:24 Img_6630

Revell GFLF Simba 8x8  1:24 Img_6633

Revell GFLF Simba 8x8  1:24 Img_6631

Revell GFLF Simba 8x8  1:24 Img_6632

Revell GFLF Simba 8x8  1:24 Img_6629
EHamisch
EHamisch
Schneidmatten-Virtuose
Schneidmatten-Virtuose

Laune : meist gut,kann sich je nach Lage der Dinge schnell ändern

Nach oben Nach unten

Revell GFLF Simba 8x8  1:24 Empty Re: Revell GFLF Simba 8x8 1:24

Beitrag von EHamisch am Di 04 Dez 2018, 22:25

Hallo

Die Achsen sind auch fertig

Revell GFLF Simba 8x8  1:24 Img_6634

Revell GFLF Simba 8x8  1:24 Img_6636

Revell GFLF Simba 8x8  1:24 Img_6635

Fortsetzung folgt
EHamisch
EHamisch
Schneidmatten-Virtuose
Schneidmatten-Virtuose

Laune : meist gut,kann sich je nach Lage der Dinge schnell ändern

Nach oben Nach unten

Revell GFLF Simba 8x8  1:24 Empty Re: Revell GFLF Simba 8x8 1:24

Beitrag von Frank Kelle am Mi 05 Dez 2018, 10:03

Man sieht, wie groß das Fahrzeug wird Egbert!
Frank Kelle
Frank Kelle
Admin
Admin

Laune : La la huppsa

Nach oben Nach unten

Revell GFLF Simba 8x8  1:24 Empty Re: Revell GFLF Simba 8x8 1:24

Beitrag von EHamisch am Do 06 Dez 2018, 23:34

Das Fahrgestell ist fertig zusammengebaut und lackiert.

Revell GFLF Simba 8x8  1:24 Img_6640

Revell GFLF Simba 8x8  1:24 Img_6642

Revell GFLF Simba 8x8  1:24 Img_6643

Revell GFLF Simba 8x8  1:24 Img_6645

Revell GFLF Simba 8x8  1:24 Img_6644

Revell GFLF Simba 8x8  1:24 Img_6646

Das wars wieder für heute
EHamisch
EHamisch
Schneidmatten-Virtuose
Schneidmatten-Virtuose

Laune : meist gut,kann sich je nach Lage der Dinge schnell ändern

Nach oben Nach unten

Revell GFLF Simba 8x8  1:24 Empty Re: Revell GFLF Simba 8x8 1:24

Beitrag von EHamisch am Sa 08 Dez 2018, 18:16

Hallo

Ich werde das Fahrzeug mit Beleuchtung bauen. Ich habe schon einige Veränderungen vorgenommen.
Im Heckteil des Fahrzeuges habe ich schon Löcher für die SMD-LED´s gebohrt.
Ein paar LED´s habe ich schon bedrahtet.
Revell GFLF Simba 8x8  1:24 Img_6710

Revell GFLF Simba 8x8  1:24 Img_6712

Revell GFLF Simba 8x8  1:24 Img_6713

Revell GFLF Simba 8x8  1:24 Img_6711

Revell GFLF Simba 8x8  1:24 Img_6714


Hier die LED´s mal leuchtend
Revell GFLF Simba 8x8  1:24 Img_6648

Der große Motorlüfter hinter wird auch in Funktion dargestellt. Er wird über einen kleinen Elektromotor angetrieben.
Revell GFLF Simba 8x8  1:24 Img_6715

Revell GFLF Simba 8x8  1:24 Img_6716

Hier noch mal den eingebauten Elektromotor
Revell GFLF Simba 8x8  1:24 Img_6718

Revell GFLF Simba 8x8  1:24 Img_6717

So das war es wieder.
EHamisch
EHamisch
Schneidmatten-Virtuose
Schneidmatten-Virtuose

Laune : meist gut,kann sich je nach Lage der Dinge schnell ändern

Nach oben Nach unten

Revell GFLF Simba 8x8  1:24 Empty Re: Revell GFLF Simba 8x8 1:24

Beitrag von EHamisch am Do 13 Dez 2018, 21:06

Hallo
Im ersten Seitenteil sind die Gerätekästen  und die Rolläden eingebaut.

Revell GFLF Simba 8x8  1:24 Img_6721

Revell GFLF Simba 8x8  1:24 Img_6720

Revell GFLF Simba 8x8  1:24 Img_6719

Revell GFLF Simba 8x8  1:24 Img_6722

Revell GFLF Simba 8x8  1:24 Img_6723

Das war´s wieder
EHamisch
EHamisch
Schneidmatten-Virtuose
Schneidmatten-Virtuose

Laune : meist gut,kann sich je nach Lage der Dinge schnell ändern

Nach oben Nach unten

Revell GFLF Simba 8x8  1:24 Empty Re: Revell GFLF Simba 8x8 1:24

Beitrag von Blaasi am Fr 14 Dez 2018, 20:04

Winker Hello

Moin aus dem hohen Norden.

Ich bin ja kein 'Feuerwehrmann' oder 'Blaulichtjunkie' , aber der Bausatz wäre ja schon OOB interessant. Und mit deinen zusätzlichen Funktionen wird das noch viel interessanter.
Blaasi
Blaasi
Modellbau-Experte
Modellbau-Experte

Laune : Tagesformabhängig - meist gut

Nach oben Nach unten

Revell GFLF Simba 8x8  1:24 Empty Re: Revell GFLF Simba 8x8 1:24

Beitrag von SibirianTiger am Fr 14 Dez 2018, 20:56

Egbert, ich geb dirn guten Tipp wegen der Silberfarbe bei den Rollos: zuerst schwarz grundieren und dann die Silber solang dünn auftragen bisse komplett deckt. Mit der schwarzen Grundierung kommts besser zur Geltung
SibirianTiger
SibirianTiger
Modellbaumeister
Modellbaumeister

Laune : Frag meine Katzen, wenn sie Lust haben geben sie ne Antwort

Nach oben Nach unten

Revell GFLF Simba 8x8  1:24 Empty Re: Revell GFLF Simba 8x8 1:24

Beitrag von EHamisch am Sa 15 Dez 2018, 09:40

Danke Reinhard für Dein Interesse

SibirianTiger schrieb:Egbert, ich geb dirn guten Tipp wegen der Silberfarbe bei den Rollos: zuerst schwarz grundieren und dann die Silber solang dünn auftragen bisse komplett deckt. Mit der schwarzen Grundierung kommts besser zur Geltung

Bianca
Danke für den Tipp. Ich war eigentlich zu faul, das rotlackeirte abzukleben, und das Silber aufzuspritzen, deshalb habe ich es mit einem Pinsel lackeirt. Im Original sieht es nicht so schlimm aus. Aber ich werde es noch verbessern.
EHamisch
EHamisch
Schneidmatten-Virtuose
Schneidmatten-Virtuose

Laune : meist gut,kann sich je nach Lage der Dinge schnell ändern

Nach oben Nach unten

Revell GFLF Simba 8x8  1:24 Empty Re: Revell GFLF Simba 8x8 1:24

Beitrag von EHamisch am Sa 15 Dez 2018, 12:23

Hallo

Ich habe die Rolläden noch mal abgeklebt und neu lackiert. Es sieht jetzt besser aus.
Revell GFLF Simba 8x8  1:24 Img_6725


Hier ein Bild von der anderen Seite.
Revell GFLF Simba 8x8  1:24 Img_6724

Die Griffe werden natürlich noch geschwärzt.
EHamisch
EHamisch
Schneidmatten-Virtuose
Schneidmatten-Virtuose

Laune : meist gut,kann sich je nach Lage der Dinge schnell ändern

Nach oben Nach unten

Revell GFLF Simba 8x8  1:24 Empty Re: Revell GFLF Simba 8x8 1:24

Beitrag von EHamisch am Sa 15 Dez 2018, 18:20

Hallo
Ich habe die ersten ersten SMD-LED´s der Seiten-Positionsleuchten eingebaut.
Es sind LED´s der Größe 0402  (1,0x0,5x0,45mm). Die habe ich schon bedrahtet gekauft, weil ich so fein mit meinem Lötkolben nicht löten kann.
Die LED sind orange.
Revell GFLF Simba 8x8  1:24 Img_6726

Revell GFLF Simba 8x8  1:24 Img_6727

An den Stellen der Leuchten habe ich 1,2mm Löcher gebohrt, und die LED´s  von hinten festgeklebt.
Vorn kommt ein orangene Folie, welche die Leuchte andeutet drauf.
Revell GFLF Simba 8x8  1:24 Img_6729

Revell GFLF Simba 8x8  1:24 Img_6728

Revell GFLF Simba 8x8  1:24 Img_6730

Revell GFLF Simba 8x8  1:24 Img_6731

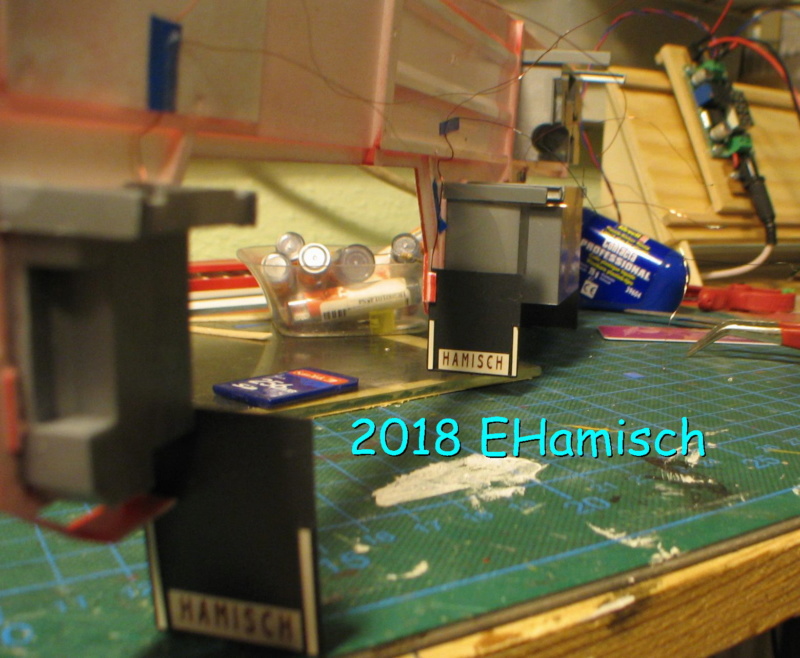

Die unteren Leuchten konnte ich gut hinter den Spritzlappen befestigen
Revell GFLF Simba 8x8  1:24 Img_6732

So das wars wieder.
EHamisch
EHamisch
Schneidmatten-Virtuose
Schneidmatten-Virtuose

Laune : meist gut,kann sich je nach Lage der Dinge schnell ändern

Nach oben Nach unten

Revell GFLF Simba 8x8  1:24 Empty Re: Revell GFLF Simba 8x8 1:24

Beitrag von EHamisch am So 16 Dez 2018, 13:24

Hallo

Die LED´s sind verdrahtet. Ich habe eine Platine mit den Widerständen angefertigt, eingeklebt und verdrahtet.

Die Abbildung ist identisch mit dem eingebautem Teil, bloß etwas kompakter gehalten
Revell GFLF Simba 8x8  1:24 Img_6733

Revell GFLF Simba 8x8  1:24 Img_6734

Verdrahtung und Test
Revell GFLF Simba 8x8  1:24 Img_6735

Revell GFLF Simba 8x8  1:24 Img_6736

Revell GFLF Simba 8x8  1:24 Img_6737

Das wars wieder.
EHamisch
EHamisch
Schneidmatten-Virtuose
Schneidmatten-Virtuose

Laune : meist gut,kann sich je nach Lage der Dinge schnell ändern

Nach oben Nach unten

Revell GFLF Simba 8x8  1:24 Empty Re: Revell GFLF Simba 8x8 1:24

Beitrag von John-H. am So 16 Dez 2018, 13:45

Sieht klasse aus mit der Beleuchtung! Bravo
John-H.
John-H.
Co - Admin
Co - Admin

Laune : Kommt drauf an, aber meist heiter!

Nach oben Nach unten

Revell GFLF Simba 8x8  1:24 Empty Re: Revell GFLF Simba 8x8 1:24

Beitrag von EHamisch am So 16 Dez 2018, 16:42

Danke John
EHamisch
EHamisch
Schneidmatten-Virtuose
Schneidmatten-Virtuose

Laune : meist gut,kann sich je nach Lage der Dinge schnell ändern

Nach oben Nach unten

Revell GFLF Simba 8x8  1:24 Empty Re: Revell GFLF Simba 8x8 1:24

Beitrag von SibirianTiger am So 16 Dez 2018, 19:25

Super geworden. Ich pinsel meine Metalizer auch lieber drauf, beim Schlüsselanhänger waren es 10 Schichten von der Echtgoldfarbe bisse sehr gut gedeckt hat. Deswegen die schwarze Grundierung bei Metalizern, da siehste sehr gut ab wann die Farbe deckt
SibirianTiger
SibirianTiger
Modellbaumeister
Modellbaumeister

Laune : Frag meine Katzen, wenn sie Lust haben geben sie ne Antwort

Nach oben Nach unten

Revell GFLF Simba 8x8  1:24 Empty Re: Revell GFLF Simba 8x8 1:24

Beitrag von EHamisch am Di 18 Dez 2018, 23:09

Hallo
heute Abend noch ein kleines Update.
Ich hatte, wie schon berichtet, die LEDs für Rücklichter und die anderen Lampen für das Heck schon bedrahtet. beim Einbauversuch mußte ich feststellen, dass ich die Drähte zu dick gewählt hatte. Sie ließen sich nicht richtig verlegen. Deshalb noch mal alles von vorn mit dünneren Drähten.

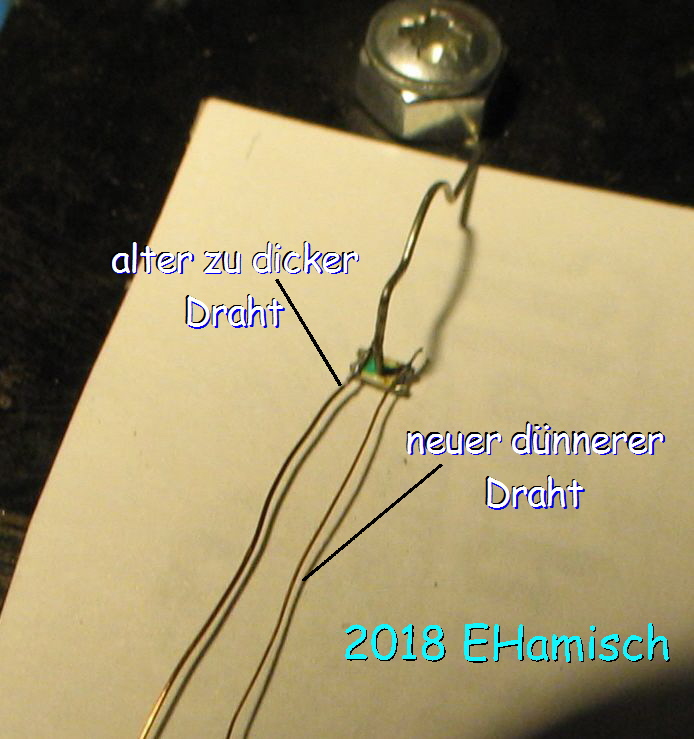

Die alten hatten einen Durchmesser von 0,27mm, die neuen nur noch 0.19mm.
Revell GFLF Simba 8x8  1:24 Img_6740

Hier die eingeklebten LEDs
Revell GFLF Simba 8x8  1:24 Img_6741
Revell GFLF Simba 8x8  1:24 Img_6742

Jetzt noch mal eine Lichtprobe.
Revell GFLF Simba 8x8  1:24 Img_6743

Bis zum nächsten mal.
EHamisch
EHamisch
Schneidmatten-Virtuose
Schneidmatten-Virtuose

Laune : meist gut,kann sich je nach Lage der Dinge schnell ändern

Nach oben Nach unten

Revell GFLF Simba 8x8  1:24 Empty Re: Revell GFLF Simba 8x8 1:24

Beitrag von EHamisch am Mi 26 Dez 2018, 17:50

Hallo
Es folgen wieder paar Bilder vom Baufortschritt. Die Seitenteile und das Heckteil habe ich zusammengeklebt. Das Dach habe ich in drei Teile
zersägt. Das Mittelteil kann ich nicht verkleben , weil dort die Elektronik eingebaut wird.

Revell GFLF Simba 8x8  1:24 Img_6744

Revell GFLF Simba 8x8  1:24 Img_6745

Revell GFLF Simba 8x8  1:24 Img_6746
An den Schnittstellen der beiden Außenteilen habe ich Auflagen für das Mittelteil geklebt.
Das hintere Dachteil war sehr verzogen, da musste ich eine Strebe drunter kleben.

Das hintere Dach ist aufgeklebt. Es muss im Dachbereich noch einiges verschönert werden. Das kommt alles zum Schluß.
Revell GFLF Simba 8x8  1:24 Img_6812

Revell GFLF Simba 8x8  1:24 Img_6811

Revell GFLF Simba 8x8  1:24 Img_6810

Revell GFLF Simba 8x8  1:24 Img_6813

Revell GFLF Simba 8x8  1:24 Img_6748

Revell GFLF Simba 8x8  1:24 Img_6814

So das wars wieder.
EHamisch
EHamisch
Schneidmatten-Virtuose
Schneidmatten-Virtuose

Laune : meist gut,kann sich je nach Lage der Dinge schnell ändern

Nach oben Nach unten

Revell GFLF Simba 8x8  1:24 Empty Re: Revell GFLF Simba 8x8 1:24

Beitrag von EHamisch am Fr 28 Dez 2018, 13:31

Hallo
Es geht weiter
Ich habe den vorderen Teil des Daches mit Einbauten aufgeklebt
Revell GFLF Simba 8x8  1:24 Img_6815

Revell GFLF Simba 8x8  1:24 Img_6816

Revell GFLF Simba 8x8  1:24 Img_6817

Revell GFLF Simba 8x8  1:24 Img_6818

Das Mittelteil habe ich auch angepaßt, die Tankatrappe eingeklebt und eingepaßt. Das Teil wird später mit einer Schraube fixiert.
Revell GFLF Simba 8x8  1:24 Img_6819

Jetzt ist die Platte für die Elektronik eingebaut. In der Mitte ist der Stehbolzen zur Befestigung des Daches zu sehen. auf die Stege
der Grundplatte werden die Leiterplatten mit "Stabilit Express" aufgeklebt
Revell GFLF Simba 8x8  1:24 Img_6820

Revell GFLF Simba 8x8  1:24 Img_6821

Hier die eingeklebten Leiterplatten
Revell GFLF Simba 8x8  1:24 Img_6822

So das wars wieder für heute. Jetzt geht das Drahtgefitze los.
EHamisch
EHamisch
Schneidmatten-Virtuose
Schneidmatten-Virtuose

Laune : meist gut,kann sich je nach Lage der Dinge schnell ändern

Nach oben Nach unten

Revell GFLF Simba 8x8  1:24 Empty Re: Revell GFLF Simba 8x8 1:24

Beitrag von EHamisch am So 30 Dez 2018, 17:08

Hallo

Hier mal eine kleine Funktionsprobe der bereits eingebauten Lichter:

EHamisch
EHamisch
Schneidmatten-Virtuose
Schneidmatten-Virtuose

Laune : meist gut,kann sich je nach Lage der Dinge schnell ändern

Nach oben Nach unten

Revell GFLF Simba 8x8  1:24 Empty Re: Revell GFLF Simba 8x8 1:24

Beitrag von John-H. am So 30 Dez 2018, 17:17

Klasse Egbert! Bravo

Worüber steuerst du die Platinen Question
John-H.
John-H.
Co - Admin
Co - Admin

Laune : Kommt drauf an, aber meist heiter!

Nach oben Nach unten

Revell GFLF Simba 8x8  1:24 Empty Re: Revell GFLF Simba 8x8 1:24

Beitrag von EHamisch am So 30 Dez 2018, 18:17

Ich habe ja schon die Drehleiter beleuchtet, und es folgen noch weitere Fahrzeuge, deshalb war mein Gedanke, die Schaltbox universell einzusetzen.
Ich habe mir Schaltkästen gebaut, die ich über eine RJ45-Buchse  als Ausgang und 12V= anschließe.
Revell GFLF Simba 8x8  1:24 Img_6410

Als Bedienteil mahm ich Touchelemente mit denen ich Relaisbausteine ansteuerte
Hier die Elemente
Revell GFLF Simba 8x8  1:24 Img_6313

Revell GFLF Simba 8x8  1:24 Img_6314

und hier die Relaisschalter
Revell GFLF Simba 8x8  1:24 Img_6316

Weiter habe ich zwei Spannungsregler eingebaut. Einen zur Steuerung der Relais, der wurde auf 4V eingestellt, damit die Touchschalter nicht so empfindlich sind. Der andere wurde auf 5,5 Volt eingestellt für die LDEs
Revell GFLF Simba 8x8  1:24 Img_6317

Revell GFLF Simba 8x8  1:24 Img_6318

Ich habe zwei Arten von Schaltkästen gebaut. mit 4 oder 6 Ausgängen

Revell GFLF Simba 8x8  1:24 Img_6411

Revell GFLF Simba 8x8  1:24 Img_6522

Jetzt noch die Bedienseite des kleinen (4 Ausgänge).
Revell GFLF Simba 8x8  1:24 Img_6412

Es sieht etwas verrückt aus, aber ich wollte keine Schalter verwenden. Ebenso wollte ich keinen digitalen Programmablauf
EHamisch
EHamisch
Schneidmatten-Virtuose
Schneidmatten-Virtuose

Laune : meist gut,kann sich je nach Lage der Dinge schnell ändern

Nach oben Nach unten

Revell GFLF Simba 8x8  1:24 Empty Re: Revell GFLF Simba 8x8 1:24

Beitrag von John-H. am So 30 Dez 2018, 18:26

Das ist ja ne Klasse Idee Egbert, Very Happy
vorallem wenn du die dann noch universell einsetzen kannst! Bravo
John-H.
John-H.
Co - Admin
Co - Admin

Laune : Kommt drauf an, aber meist heiter!

Nach oben Nach unten

Revell GFLF Simba 8x8  1:24 Empty Re: Revell GFLF Simba 8x8 1:24

Beitrag von EHamisch am So 30 Dez 2018, 18:48

John-H. schrieb:Das ist ja ne Klasse Idee Egbert, Very Happy
vorallem wenn du die dann noch universell einsetzen kannst! Bravo

Das war mein Grundgedanke. Deshalb habe ich mich für Netzwerkkabel als Anschlußkabel entschieden, da es verschiedene Längen gibt, und ich habe
8 Leitungen zur Verfügung

EHamisch
EHamisch
Schneidmatten-Virtuose
Schneidmatten-Virtuose

Laune : meist gut,kann sich je nach Lage der Dinge schnell ändern

Nach oben Nach unten

Revell GFLF Simba 8x8  1:24 Empty Re: Revell GFLF Simba 8x8 1:24

Beitrag von EHamisch am Fr 04 Jan 2019, 21:05

Heute wieder paar Bilder.
Ich habe die Scheinwerfer vom Löschwassermonitor funktionstüchtig gemacht

Revell GFLF Simba 8x8  1:24 Img_6650

Ich habe heute begonnen, die Scheinwerfer vom Löschwassermonitor funktionsfähig zu machen. Zuerst habe ich die Halterung vom Monitor aufgebohrt, um später die Drähte duchzuführen.

Revell GFLF Simba 8x8  1:24 Img_6829

Dann habe ich die Scheinwerfer und die Halterung aufgefräßt, die SMD-LEDs mit Drähten eingeklebt.

Halterung unbearbeitet

Revell GFLF Simba 8x8  1:24 Img_6830

Halterung aufgefräßt

Revell GFLF Simba 8x8  1:24 Img_6831

Revell GFLF Simba 8x8  1:24 Img_6832

Die SMD LEDs Typ 0402  sind eingeklebt

Revell GFLF Simba 8x8  1:24 Img_6833

Revell GFLF Simba 8x8  1:24 Img_6834

Funktionsprobe

Revell GFLF Simba 8x8  1:24 Img_6835

Jetzt noch alles verspachtelt, mal kurz zusammengesteckt und noch mal eine Funktionsprobe.

Revell GFLF Simba 8x8  1:24 Img_6837

Revell GFLF Simba 8x8  1:24 Img_6838

Revell GFLF Simba 8x8  1:24 Img_6836

So das wars wieder, Ich hoffe, es war etwas interessant.
EHamisch
EHamisch
Schneidmatten-Virtuose
Schneidmatten-Virtuose

Laune : meist gut,kann sich je nach Lage der Dinge schnell ändern

Nach oben Nach unten

Revell GFLF Simba 8x8  1:24 Empty Re: Revell GFLF Simba 8x8 1:24

Beitrag von Jörg am Fr 04 Jan 2019, 23:24

Klar ist das interessant, Egbert ... Revell GFLF Simba 8x8  1:24 Top10
Obwohl ich selber von der Elektronik nicht die Bohne versteh' ... Grinsen
finde ich doch bewundernswert,
was mit den entsprechenden Kenntnissen alles möglich ist! Cool

Gruß - Jörg - Wink
Jörg
Jörg
Moderator
Moderator


Nach oben Nach unten

Revell GFLF Simba 8x8  1:24 Empty Re: Revell GFLF Simba 8x8 1:24

Beitrag von Gesponserte Inhalte


Gesponserte Inhalte


Nach oben Nach unten

Seite 1 von 2 1, 2  Weiter

Nach oben



Befugnisse in diesem Forum
Sie können in diesem Forum nicht antworten
