Des Kaisers Flaggschiff "Von der Tann", M 1:250

 19 Einzelteile!!! Und Du hast noch nicht in die Tischplatte gebissen?
Sieht aber genial aus deine 8/8

Au Mann ist das winzig ...  - und alleine diese Sk 8,8cm werden 16 mal gebraucht!

Gruß - Jörg -

Hallo zusammen,

@ Uwe: Ich versuche halt immer möglichst nah am Vorbild zu bleiben.

@Jörg & All: Na ja, nicht jeder wird da sämtliche 8,8er voll durchgestylt bauen.
Vier Volldurchgestylte werden auf dem Achterdeck benötigt, der Rest der Geschütze ist hinter
Panzerplatten und somit eigentlich garnicht sichtbar. Natürlich sind dann zumindest die
Rohre zu fertigen, aber auch diese kann man nach Nick's Metode prima aus Kanülen fertigen.
Die Schilde gab es nur auf dem Achterdeck hingegen die Geschütze im Rumpf hatten bei geöffneten
Luken quasi die Hosen runter gelassen. Die 8,8er auf dem Bugdeck (unterhalb der Brücke) sind in Kasematten.
Also alles  noch halbwegs im grünen Bereich...

Na dann geht's ja noch ... vom mikrochirgischen Aufwand her ...

Gruß - Jörg -

Hallo Martin!
Respekt vor Deinen Geschützen!! Bei dem Durchmesser hättest Du Dir mit Kanüllen viel leichter getan als die Rohre aus Pappe zu "wuzeln"!!
Das Verschluss Stück kann man leichter aus Polystyrol Platten schnitzen. Die gibt es in vielen Stärken.
Meint mit Gruß,
Nick

Hallo zusammen,

@Nick: Gewiss hast du da Recht da kann ein jeder dann sich seinen Weg suchen, aber ich muss ja eine Lösung im Bausatz mit anbieten. Für mich selbst hätte ich da bestimmt die Kanülen genommen, aber den Rest bestimmt aus dem Bausatz.

Hallo Martin!
Ah, das habe ich nicht bedacht, das Du das Modell als Bausatz anbietest. Da muss man freilich anders vorgehen als wenn man selber baut.
Wünsche noch viel Erfolg und Spaß damit.
Mit Gruß,
Nick

Hallo Zusammen,

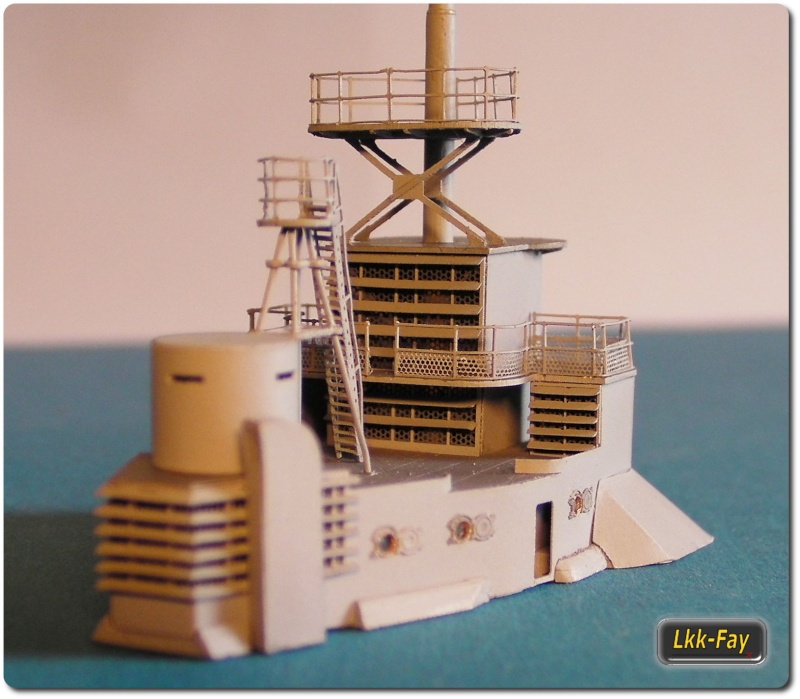

hat ja wieder etwas gedauert ,aber nun gibt es zumindest einen Hablzeitbilderbaubericht vom Achterdeck.











Hier mussten einige Abwicklungen erstellt werden und gerade die beiden großen, schrägen Lüfterkanäle hatten
es in sich. Wie ihr erkennen könnt sind hier noch keine Türen angesetzt und auch so fehlen da noch nen paar Dinge
die aber in den nächsten Wochen kommen werden... Neu sind hier die 3D Bullaugenklappen mit den Verschlussknebeln.
Der Mast besteht aus einem In der Proxxon zurecht gefeilten 3 mm Holzstab.
Die Plattformen sind noch alle nur lose aufgelegt und stehen deswegen zum Teil nicht 100% gerade...


Viel Spaß mit den Bildern und bis Bald....

Hallo Martin,
das sieht wieder sehr gut aus.

Hallo Martin!
Gut Ding braucht Weile. Ich weis wovon ich spreche.
Gutes Gelingen weiterhin!!
Mit Gruß,
Nick

Ja, noch mehr als die "großen" Bauteile wissen tatsächlich Deine Bullaugen mit ihren Klappen zu beeindrucken!

Gruß - Jörg -

Hallo zusammen,

vielen Dank für's vorbeischauen und posten.

@Jörg Na denn...... "Schau mir in die Augen Kleines...."

Hallo zusammen,

ein Bild möchte ich den gestrigen noch nachreichen ....



Hallo Martin,

schaut echt sehr gut aus,,,,,,,,,,,,,,,,,,,,, sehr beeindruckend!

Fein, fein ... vom Detaillierungsgrad her würde sich das durchaus
auch noch für größere Maßstäbe sehr gut machen!

Gruß - Jörg -

Hallo zusammen,

heute wurde der Achternfeuerleitstand erstellt und die Kompassplattform....

Hallo zusammen,



den Entfernungsmesser habe ich komplett als Abwicklung gemacht was komplett ohne jegliche Stäbchen oder dergleichen funktioniert hat.
Also komplett nur Papier das Teil.

Hallo Martin!
Eine "feine Sache" im wahrsten Sinn des Wortes. In diesem Maßstab eine Abwicklung, erfordert viel Fingerspitzen Gefühl. Wird wohl nicht jeder so perfekt nachbauen können.
Mit Gruß,
Nick

Hi Martin,

kann ich mich Nick nur anschliessen...........

Aber hab da mal ne Frage;
Du schreibst, hast den E-Messer als Abwicklung erstellt aus Papier. Frage: überlappst du die Klebestellen oder was ist das Geheimnis?? Hab da ja auch ein paar Dinge zu erstellen und weiss nicht wie es am besten geht, gerade wenn es Runde Teile geht!!

Die filigrane Feinheit und der Detaillierungsgrad begeistern immer wieder auf's Neue, Martin!

Gruß - Jörg -

Hallo zusammen,

@Jörg Vielen Dank!

@Nick
Ja ich kann mir gut vorstellen das es der eine oder andere bei solchen Teilen dann doch lieber auf Plastikstäbchen zurückgreifen wird...


@outcast94
Ich beschreibe dir das am besten mal so ....

Der V-Zylinder hat eine dickere Grundplatte (0,8mm) und um die wickelt sich die Außenhaut mit ihren beiden Löchern für den H-Zylinder.
Oben kommt nachdem der H-Zylinder durch die beiden Löcher geschoben worden ist ein Deckel drauf.

Der H-Zylinder wurde erst mit einer Stecknadel auf Stoß gerollt so das sie schon mal in ihre runde Form gebracht wurden
und die Stoßkanten sind mit Sekundenkleber (den ich in einer Infektionsspritze mit stumpf geschliffener Nadel habe) zuerst punktuell
zum heften und dann komplett verlebt. Danach wurden beide Deckel des Zylinders eingesetzt und verklebt.
Dieser so gefertigte H-Zylinder wurde durch den V-Zylinder geschoben, ausgerichtet und verklebt.
Die beiden ganz kleinen Röllchen die in den H-Zylinder eingesteckt wurden sind dann erst danach mit einem
Mikrotröpfchen Sekundenkleber verklebt worden.

Ich hoffe es hilft dir etwas...

Hi,
hab da gerade noch zur Ergänzung ein Bauteilebild von der neuesten (länger) Version gemacht.

Hi,

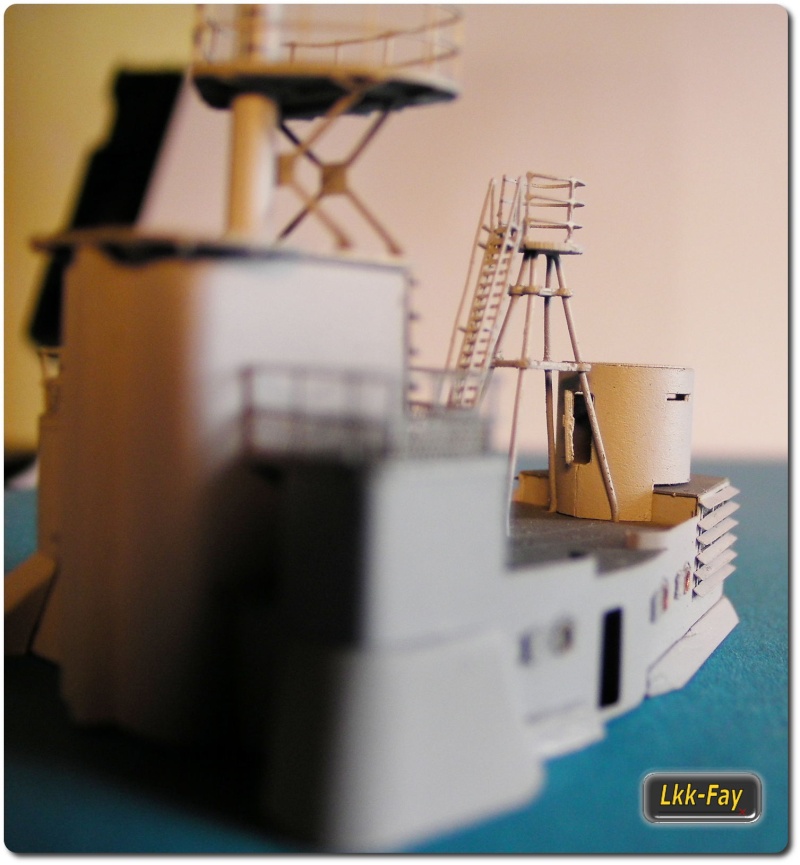

weiter ging es heute mit der Treppe zum Feuerleitstand auf dem Achterdeck und einem überarbeiteten (weil zu kurz geraten) Entfernungsmesser...

Hi Martin,

schaut sehr gut aus,

und vielen Dank für deine Erklärung................

Hallo Martin!
Ist doch ein hübsches Ding geworden.
Mit Gruß,
Nick
