Fuchs 301

Seite 2 von 2 Zurück  1, 2

Nach unten

Fuchs 301 - Seite 2 Empty Re: Fuchs 301

Beitrag von kaewwantha am Mi 10 Dez 2014, 19:41

Hallo Wolfgang,
das sieht ja wieder sehr gut aus was Du hier baust.
Aber wäre es nicht einfacher die Öffnungen vor dem biegen und löten aus zu schneiden.
kaewwantha
kaewwantha
Moderator
Moderator

Laune : Immer zu gut

Nach oben Nach unten

Fuchs 301 - Seite 2 Empty Re: Fuchs 301

Beitrag von Cpt. Tom am Mi 10 Dez 2014, 20:11

Dein Fuchs wird spitzenmässig Wolfgang, Respekt. ..!!
Cpt. Tom
Cpt. Tom
Allesleser
Allesleser

Laune : In meiner Werft immer gut

Nach oben Nach unten

Fuchs 301 - Seite 2 Empty Re: Fuchs 301

Beitrag von Seilbagger am So 14 Dez 2014, 09:44

Hallo zusammen,

die nächsten Kleinteile wie Auftritt, Auspuff sowie die ersten Teile des Fahrerstandes

Fuchs 301 - Seite 2 Fuchs-21

Fuchs 301 - Seite 2 Fuchs-22

Fuchs 301 - Seite 2 Fuchs-23
Seilbagger
Seilbagger
Skalpell-Künstler
Skalpell-Künstler

Laune : in der Werkstatt gut

Nach oben Nach unten

Fuchs 301 - Seite 2 Empty Re: Fuchs 301

Beitrag von Seilbagger am Fr 19 Dez 2014, 21:46

kaewwantha schrieb:Hallo Wolfgang,
das sieht ja wieder sehr gut aus was Du hier baust.
Aber wäre es nicht einfacher die Öffnungen vor dem biegen und löten aus zu schneiden.


Danke, Helmut

ich mach das immer so
Seilbagger
Seilbagger
Skalpell-Künstler
Skalpell-Künstler

Laune : in der Werkstatt gut

Nach oben Nach unten

Fuchs 301 - Seite 2 Empty Re: Fuchs 301

Beitrag von Seilbagger am Fr 19 Dez 2014, 21:47

Cpt. Tom schrieb:Dein Fuchs wird spitzenmässig Wolfgang, Respekt. ..!!


Danke Tom
Seilbagger
Seilbagger
Skalpell-Künstler
Skalpell-Künstler

Laune : in der Werkstatt gut

Nach oben Nach unten

Fuchs 301 - Seite 2 Empty Re: Fuchs 301

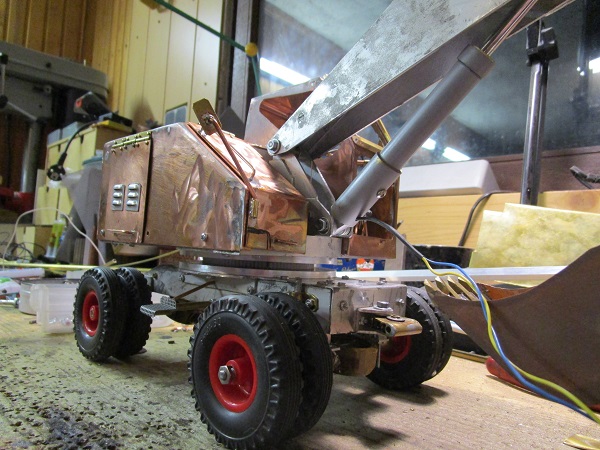

Beitrag von Seilbagger am Fr 19 Dez 2014, 21:49

Hallo zusammen,

ein bisschen weiter gebaut, geht zur Zeit nur langsam voran

Fuchs 301 - Seite 2 Fuchs-24

Fuchs 301 - Seite 2 Fuchs-25

Fuchs 301 - Seite 2 Fuchs-26

Fuchs 301 - Seite 2 Fuchs-27

Fuchs 301 - Seite 2 Fuchs-28

Fuchs 301 - Seite 2 Fuchs-29


Zuletzt von Seilbagger am Fr 19 Dez 2014, 21:53 bearbeitet; insgesamt 2-mal bearbeitet
Seilbagger
Seilbagger
Skalpell-Künstler
Skalpell-Künstler

Laune : in der Werkstatt gut

Nach oben Nach unten

Fuchs 301 - Seite 2 Empty Re: Fuchs 301

Beitrag von T-Rex 550 am Fr 19 Dez 2014, 21:52

ja na hoppla , da geht ja gut was Cool
T-Rex 550
T-Rex 550
Superkleber
Superkleber

Laune : Hab ich , Du auch ?

Nach oben Nach unten

Fuchs 301 - Seite 2 Empty Re: Fuchs 301

Beitrag von Seilbagger am So 28 Dez 2014, 21:31

Hallo zusammen,

die bisher verwendeten Scharniere sind natürlich Mist, das erste habe ich neu gemacht

Fuchs 301 - Seite 2 Fuchs-30

Die beim Original vorhandene Verrohrung der Hydraulikanlage benutze ich hier in Form von 2mm Rohren als Kabelführung

Fuchs 301 - Seite 2 Fuchs-31


Anlenkung des Auslegers ist auch neu

Fuchs 301 - Seite 2 Fuchs-32

Beim Original wurde das Hydraulikteil am ursprünglichen Rollenbock zusätzlich gehalten. Da ich die obere Platte in einem Stück habe und die zusätzliche Anlenkung eigentlich nicht brauche, musste ich diese beweglich herstellen

Fuchs 301 - Seite 2 Fuchs-33


aktueller Zustand:

Fuchs 301 - Seite 2 Fuchs-34

Fuchs 301 - Seite 2 Fuchs-35
Seilbagger
Seilbagger
Skalpell-Künstler
Skalpell-Künstler

Laune : in der Werkstatt gut

Nach oben Nach unten

Fuchs 301 - Seite 2 Empty Re: Fuchs 301

Beitrag von John-H. am So 28 Dez 2014, 22:03

Der Arm mit den Leitungen sieht echt klasse aus Wolfgang! Bravo
John-H.
John-H.
Co - Admin
Co - Admin

Laune : Kommt drauf an, aber meist heiter!

Nach oben Nach unten

Fuchs 301 - Seite 2 Empty Re: Fuchs 301

Beitrag von Seilbagger am Di 30 Dez 2014, 20:48

Hallo zusammen,

heute wollte ich eigentlich den Schriftzug "FUCHS 301" aus Alu ausfeilen. Beim Wollen ist es geblieben, stattdessen sollte der Monteur erst mal die Fläche wo der Schriftzug hinkommt sauber machen. Er war aber etwas zu klein, deshalb musste ich ihm ein kleines Hilfsmittel herstellen. Übrigens gar nicht so ohne, solch eine (funktionsfähige) Klappleiter zu löten. Kann jeder gern mal probieren.

Fuchs 301 - Seite 2 Fuchs-36

Fuchs 301 - Seite 2 Fuchs-37

Fuchs 301 - Seite 2 Fuchs-38

Fuchs 301 - Seite 2 Fuchs-39
Seilbagger
Seilbagger
Skalpell-Künstler
Skalpell-Künstler

Laune : in der Werkstatt gut

Nach oben Nach unten

Fuchs 301 - Seite 2 Empty Re: Fuchs 301

Beitrag von Seilbagger am Sa 10 Jan 2015, 19:50

Hallo zusammen,

die Lettern sind mir leider misslungen, das Alu werde ich durch 2mm Messing 4-Kant ersetzen, das müsste besser gehen. Ein paar weitere Kleinigkeiten sind ebenfalls noch hinzu gekommen. Eigentlich haben die "Füchse" Luftschlitze in den Klappen, das Lochblech gefällt mir aber besser.

Fuchs 301 - Seite 2 Fuchs-10

Fuchs 301 - Seite 2 Fuchs-11

Fuchs 301 - Seite 2 Fuchs-12

Fuchs 301 - Seite 2 Fuchs-13

Fuchs 301 - Seite 2 Fuchs-14
Seilbagger
Seilbagger
Skalpell-Künstler
Skalpell-Künstler

Laune : in der Werkstatt gut

Nach oben Nach unten

Fuchs 301 - Seite 2 Empty Re: Fuchs 301

Beitrag von Glufamichel am Mi 14 Jan 2015, 19:24

Schön, dass Du auch an deine Schlosser denkst, Wolfgang 2 Daumen So konnten die Jungs mit der Leiter, die Buchstaben BG konform anbringen. Das Führerhaus ist dr gelungen. Es sieht super aus mit den ganzen Hebeln und Pedalen. Wirst Du die Fenster und Türe noch einglasen?
Glufamichel
Glufamichel
Moderator
Moderator


Nach oben Nach unten

Fuchs 301 - Seite 2 Empty Re: Fuchs 301

Beitrag von John-H. am Mi 14 Jan 2015, 22:38

Da hast wieder feinste Sachen gefertigt Wolfgang! Bravo

Aber ganz ehrlich, so berauschend wie die ganzen anderen Details, finde ich den Schriftzug nicht!!!! Embarassed
John-H.
John-H.
Co - Admin
Co - Admin

Laune : Kommt drauf an, aber meist heiter!

Nach oben Nach unten

Fuchs 301 - Seite 2 Empty Re: Fuchs 301

Beitrag von Seilbagger am Do 15 Jan 2015, 16:42

Glufamichel schrieb:Schön, dass Du auch an deine Schlosser denkst, Wolfgang 2 Daumen So konnten die Jungs mit der Leiter, die Buchstaben BG konform anbringen. Das Führerhaus ist dr gelungen. Es sieht super aus mit den ganzen Hebeln und Pedalen. Wirst Du die Fenster und Türe noch einglasen?

Danke Uwe,

ja klar, werden noch eingeglast
Seilbagger
Seilbagger
Skalpell-Künstler
Skalpell-Künstler

Laune : in der Werkstatt gut

Nach oben Nach unten

Fuchs 301 - Seite 2 Empty Re: Fuchs 301

Beitrag von Seilbagger am Do 15 Jan 2015, 16:43

John-H. schrieb:Da hast wieder feinste Sachen gefertigt Wolfgang! Bravo

Aber ganz ehrlich, so berauschend wie die ganzen anderen Details, finde ich den Schriftzug nicht!!!! Embarassed


Der Schriftzug gefällt mir auch nicht, wird ersetzt durch 2mm Messing oder 4kant Stahldraht
Seilbagger
Seilbagger
Skalpell-Künstler
Skalpell-Künstler

Laune : in der Werkstatt gut

Nach oben Nach unten

Fuchs 301 - Seite 2 Empty Re: Fuchs 301

Beitrag von Seilbagger am Sa 17 Jan 2015, 19:45

Hallo zusammen,


was mich die ganze Zeit gestört hat, dass man den Drehmotor (der anderswo nicht passen würde) bei geöffneter Tür sehen konnte. Daher bekam er eine Verkleidung. Den Halter für das Ausstellfenster habe ich aus zwei Blechplatten zusammengelötet und danach in Bogenform geschnitten. So ist es wesentlich stabiler als ein einzelnes Stück. Herstellen war nicht schwierig, das Anlöten am Fensterrahmen dagegen....

Fuchs 301 - Seite 2 Fuchs-15

Fuchs 301 - Seite 2 Fuchs-16

Fuchs 301 - Seite 2 Fuchs-17

Fuchs 301 - Seite 2 Fuchs-18

Fuchs 301 - Seite 2 Fuchs-19


Zwischendurch gab es auch noch den nächsten Versuch, aus Metall von Hand einen Schriftzug zu erstellen. Mit dem FUCHS bin ich zufrieden, die 301 muss ich nochmal machen

Fuchs 301 - Seite 2 Fuchs-20

Fuchs 301 - Seite 2 Fuchs-21
Seilbagger
Seilbagger
Skalpell-Künstler
Skalpell-Künstler

Laune : in der Werkstatt gut

Nach oben Nach unten

Fuchs 301 - Seite 2 Empty Re: Fuchs 301

Beitrag von Frank Kelle am Sa 17 Jan 2015, 20:35

Wow... das "Fuchs" sieht wirklich genial aus.. aber "selbst" das 301 gefällt aus der Perspektive. Wenn ich überlege, wie so manche Bagger im Einsatz aussahen..
Frank Kelle
Frank Kelle
Admin
Admin

Laune : La la huppsa

Nach oben Nach unten

Fuchs 301 - Seite 2 Empty Re: Fuchs 301

Beitrag von John-H. am Sa 17 Jan 2015, 21:17

Also der "Fuchs" sieht jetzt richtig Klasse und auch die Zahl sieht so schlecht nicht aus! Wink

Auch die restlichen zugefügten Details wissen zu gefallen! Bravo
John-H.
John-H.
Co - Admin
Co - Admin

Laune : Kommt drauf an, aber meist heiter!

Nach oben Nach unten

Fuchs 301 - Seite 2 Empty Re: Fuchs 301

Beitrag von Seilbagger am So 18 Jan 2015, 19:21

Danke euch beiden,



nächster Step ist die Komplettierung des Fahrwerkes. Hier fehlten bis jetzt noch die seitlichen Haltekrallen, die ein Verdrehen der Pendelachse verhindern. Beim Original sind die zwar außen, ich muss hier aber mit jedem Millimeter geizen, weil ich noch nicht weiß wie viel Platz die ganze Lenkkinematik benötigt. Beim eingebauten Motor (so klein der auch aussieht) bin ich mir sicher, dass er den Bagger auch mit Reserven vorwärts bewegt. Für die Kardanwellen ist auch Platz und auch für den 20er Zylinder, mit dem ich die Lenkbewegung umsetzen will. Die Bodenfreiheit ist auch gegeben.

Fuchs 301 - Seite 2 Fuchs-22

Fuchs 301 - Seite 2 Fuchs-23

Fuchs 301 - Seite 2 Fuchs-24

Fuchs 301 - Seite 2 Fuchs-25
Seilbagger
Seilbagger
Skalpell-Künstler
Skalpell-Künstler

Laune : in der Werkstatt gut

Nach oben Nach unten

Fuchs 301 - Seite 2 Empty Re: Fuchs 301

Beitrag von Seilbagger am Mi 28 Jan 2015, 21:18

Hallo zusammen,

heute habe ich die Kardangelenke erhalten, 3,99€ das Stück. Aus Platzgründen kriege ich aber statt 4 nur 3 Gelenke eingebaut, ist aber nicht schlimm, da der Bagger eh keine Federung hat und ja auch nicht für besondere Fahrleistungen vorgesehen ist. Der äußere Lenkstock ist ebenfalls eingebaut und funktioniert tadellos. Auch in Bezug auf die Bodenfreiheit ist alles noch im grünen Bereich. Das ganze Fahrgetriebe muss natürlich noch einlaufen.

Fuchs 301 - Seite 2 Fuchs-27

Fuchs 301 - Seite 2 Fuchs-28

Fuchs 301 - Seite 2 Fuchs-29

Fuchs 301 - Seite 2 Fuchs-30

Fuchs 301 - Seite 2 Fuchs-31

Seilbagger
Seilbagger
Skalpell-Künstler
Skalpell-Künstler

Laune : in der Werkstatt gut

Nach oben Nach unten

Fuchs 301 - Seite 2 Empty Re: Fuchs 301

Beitrag von Seilbagger am Sa 31 Jan 2015, 20:08

Hallo zusammen,

nach mehrmaligem Probieren kriege ich nun wirklich keine 4 Gelenke rein, daher bleibt es auf der einen Seite bei einem. Allerdings habe ich den Getriebekasten nochmals so geändert, dass das eine Lagerschild weiter nach außen kam und die Antriebswelle daher besser gelagert ist. Getriebeabdeckung muss ich noch machen. Die Aufstiegshilfen habe ich auch geändert.

Fuchs 301 - Seite 2 Fuchs-32

Fuchs 301 - Seite 2 Fuchs-33

Fuchs 301 - Seite 2 Fuchs-34
Seilbagger
Seilbagger
Skalpell-Künstler
Skalpell-Künstler

Laune : in der Werkstatt gut

Nach oben Nach unten

Fuchs 301 - Seite 2 Empty Re: Fuchs 301

Beitrag von Seilbagger am Di 02 Jun 2015, 22:23

Hallo zusammen,


inzwischen sieht der Bagger so aus:

Fuchs 301 - Seite 2 Fuchs-236_zpsab9mlwiu

und funktioniert auch bis aufs Fahren

Seilbagger
Seilbagger
Skalpell-Künstler
Skalpell-Künstler

Laune : in der Werkstatt gut

Nach oben Nach unten

Fuchs 301 - Seite 2 Empty Re: Fuchs 301
