Beitrag von Felix am Mo 27 Okt 2008, 17:45

Dieses Wochenende fand in Bremerhaven im DSM mal wieder ein "Werkstatt-Treffen" statt. Deren Sinn ist folgender: Kartonmodellbauer setzen sich zusammen und bauen, um Laien zu zeigen, wie ein Kartonmodell entsteht. Auch ich habe dieses Jahr wieder teilgenommen. Als Projekt habe ich ein einfaches Fahrzeugmodell im Maßstab 1:87 gewählt. Dazu verrate ich erstmal nichts weiter, außer dass es sich um ein polnisches Modell handelt und die Teile zusammen mit einer großen Skizze, die keine Fragen offen lässt (den Polnisch-Langenscheidt habe ich nicht gebraucht) auf einem A4-Bogen Platz finden.

Diesen Baubericht widme ich Holger,
1. weil er leider nicht zum Treffen kommen konnte und
2. - das muss er selbst herausfinden Twisted Evil


Zuletzt von Felix am Mo 27 Okt 2008, 18:56 bearbeitet; insgesamt 1-mal bearbeitet
Felix
Felix
Mitglied
Mitglied


Nach oben Nach unten

Mein Projekt in Bremerhaven, 1:87 Empty Re: Mein Projekt in Bremerhaven, 1:87

Beitrag von Felix am Mo 27 Okt 2008, 17:47

Los geht's!

Diese Teile, die sich in einem blauen Rahmen befinden und darüber hinaus blaue Nummern aufweisen, werden auf Pappe von etwa 0,8 mm Dicke geklebt. Namentlich sind das die Teile 1, 1a, 2d, 4, 4a, 5b, 6b.

Mein Projekt in Bremerhaven, 1:87 Cf_19211
Felix
Felix
Mitglied
Mitglied


Nach oben Nach unten

Mein Projekt in Bremerhaven, 1:87 Empty Re: Mein Projekt in Bremerhaven, 1:87

Beitrag von Felix am Mo 27 Okt 2008, 18:00

Nachdem das ordentlich getrocknet ist, können die Teile 1 und 1a ausgeschnitten werden.

Mein Projekt in Bremerhaven, 1:87 Cf_19212
Felix
Felix
Mitglied
Mitglied


Nach oben Nach unten

Mein Projekt in Bremerhaven, 1:87 Empty Re: Mein Projekt in Bremerhaven, 1:87

Beitrag von Holger am Mo 27 Okt 2008, 18:23

Hallo Felix,
Ich danke schon mal für die "ehrenvolle Widmung" dieses Unterfangens !!
Hoffe, Dir hat der Trip nach Bremerhaven ins DSM Freude bereitet ! :D :D

Und ich soll nun erkennen, um was für ein Fahrzeug es sich dann hier handelt, während Du es zusammenbaust ?? scratch
Und....hast ja wieder einen RIESEN-Supermaßstab für Dein Vorführmodell gewählt... lol! Felix halt... Abrollender Smilie
Holger
Holger
Allesleser
Allesleser


Nach oben Nach unten

Mein Projekt in Bremerhaven, 1:87 Empty Re: Mein Projekt in Bremerhaven, 1:87

Beitrag von Felix am Mo 27 Okt 2008, 19:00

Natürlich, wo bliebe denn der Spaß, gäbe ich mein Objekt sofort bekannt Roofl (Ich liebe diesen neuen Smilie!) ?!

Und ja, das Treffen war wieder Super. Leider habe ich keine Fotos von der Veranstaltung selbst gemacht, aber dann hätte ja der Baubericht gelitten Ablachender ...

Der Bogen war übrigens schon von Anfang an in diesem Maßstab, da musste ich dieses Mal nicht skalieren Hüpfeding .

Gruß

Felix
Felix
Felix
Mitglied
Mitglied


Nach oben Nach unten

Mein Projekt in Bremerhaven, 1:87 Empty Re: Mein Projekt in Bremerhaven, 1:87

Beitrag von Holger am Mo 27 Okt 2008, 19:06

Hi,

Fein, freut mich, das alles gut bei Dir verlaufen ist !! und diese tollen Typen hier: Roofl sind wirklich zum Kugeln... Ablachender
Holger
Holger
Allesleser
Allesleser


Nach oben Nach unten

Mein Projekt in Bremerhaven, 1:87 Empty Re: Mein Projekt in Bremerhaven, 1:87

Beitrag von Felix am Mo 27 Okt 2008, 20:16

So, weiter geht's!

Je ein Teil 1 und ein Teil 1a werden kantengefärbt und Rücken an Rücken zusammengeleimt. Dabei ist auf die Ausrichtung zu achten: Das entstandene Sandwich muss von beiden Seiten so aussehen, als käme das Licht von oben!

Mein Projekt in Bremerhaven, 1:87 Cf_19213
Felix
Felix
Mitglied
Mitglied


Nach oben Nach unten

Mein Projekt in Bremerhaven, 1:87 Empty Re: Mein Projekt in Bremerhaven, 1:87

Beitrag von Felix am Mo 27 Okt 2008, 20:20

Jetzt geht es an die Teile 1b, die Laufflächen. Warum es davon fünf gibt, obwohl der Wagen nur vier Räder hat ist mir schleierhaft.

Mein Projekt in Bremerhaven, 1:87 Cf_19214

Vier dieser Teile werden jetzt ausgeschnitten und kantengefärbt. Das fünfte Teil landet in der Tonne.

Mein Projekt in Bremerhaven, 1:87 Cf_19215
Felix
Felix
Mitglied
Mitglied


Nach oben Nach unten

Mein Projekt in Bremerhaven, 1:87 Empty Re: Mein Projekt in Bremerhaven, 1:87

Beitrag von Felix am Mo 27 Okt 2008, 20:22

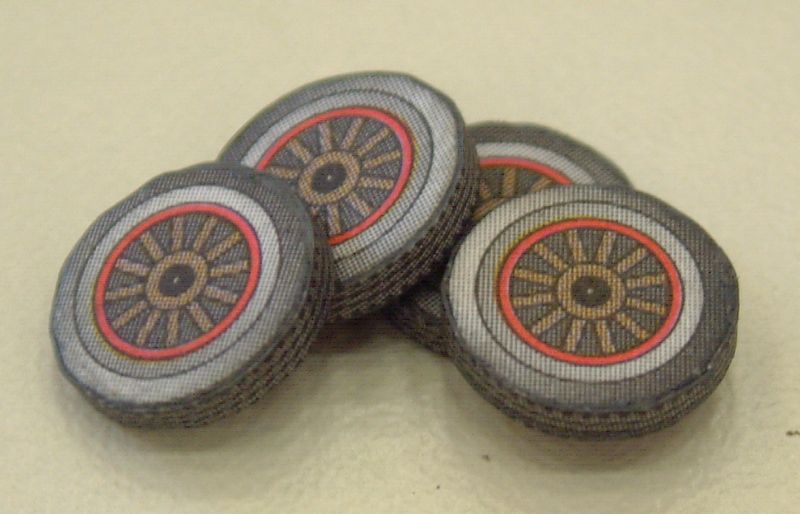

Je ein Teil wird jetzt um eines der Sandwiches herumgeklebt. Die vier Räder sind damit fertig und die Teilgruppe 1 abgeschlossen.

Mein Projekt in Bremerhaven, 1:87 Cf_19216

Teile: 12 (12)
Felix
Felix
Mitglied
Mitglied


Nach oben Nach unten

Mein Projekt in Bremerhaven, 1:87 Empty Re: Mein Projekt in Bremerhaven, 1:87

Beitrag von Holger am Mo 27 Okt 2008, 20:22

Sandwich ??
Da bekomme ich wieder Appetit.... :bounce: :bounce:
Holger
Holger
Allesleser
Allesleser


Nach oben Nach unten

Mein Projekt in Bremerhaven, 1:87 Empty Re: Mein Projekt in Bremerhaven, 1:87

Beitrag von Felix am Mo 27 Okt 2008, 20:25

Natürlich, der Holger denkt wieder ans Essen ...

"Sandwich" ist natürlich als Metapher für "ein Teil, das aus mehreren aufeinandergeleimten Schichten besteht" gemeint! :D
Felix
Felix
Mitglied
Mitglied


Nach oben Nach unten

Mein Projekt in Bremerhaven, 1:87 Empty Re: Mein Projekt in Bremerhaven, 1:87

Beitrag von Felix am Mo 27 Okt 2008, 20:31

Als nächstes geht es an die Teilgruppe 2, das Fahrgestell. Der aufmerksame Holger wird den Verlag, die Automarke, das Baujahr und den Maßstab herausfinden können. Weitere Tipps wird es nicht geben, genaueres wird er erst im weriteren Verlauf des Bauberichtes herausfinden können Roofl .

Mein Projekt in Bremerhaven, 1:87 Cf_19217
Felix
Felix
Mitglied
Mitglied


Nach oben Nach unten

Mein Projekt in Bremerhaven, 1:87 Empty Re: Mein Projekt in Bremerhaven, 1:87

Beitrag von Felix am Mo 27 Okt 2008, 20:32

Zuerst werden die Teile 2 und 2a vorbereitet. Diese bilden den Rahmen des Fahrzeugs.

Mein Projekt in Bremerhaven, 1:87 Cf_19218
Felix
Felix
Mitglied
Mitglied


Nach oben Nach unten

Mein Projekt in Bremerhaven, 1:87 Empty Re: Mein Projekt in Bremerhaven, 1:87

Beitrag von Felix am Mo 27 Okt 2008, 20:33

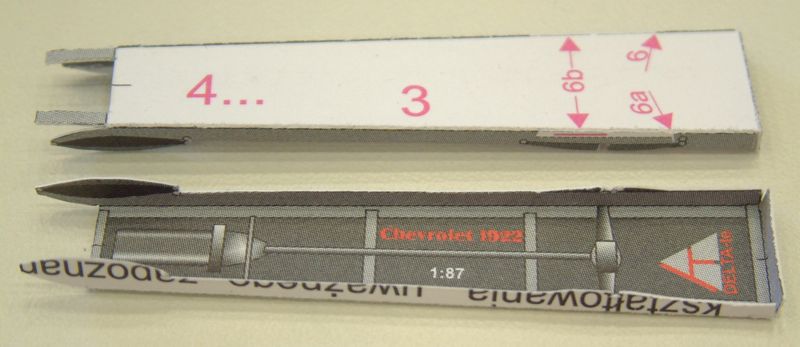

Bei Teil 2 wird alles nach unten geknickt; bei Teil 2a alles nach oben.

Mein Projekt in Bremerhaven, 1:87 Cf_19219
Felix
Felix
Mitglied
Mitglied


Nach oben Nach unten

Mein Projekt in Bremerhaven, 1:87 Empty Re: Mein Projekt in Bremerhaven, 1:87

Beitrag von Felix am Mo 27 Okt 2008, 20:35

Jetzt werden die Teile Rücken an Rücken zusammengeklebt und kantengefärbt. Die beiden Streifen vorne werden auf die Oberkante der vorderen Federn geleimt (im Bild links).

Mein Projekt in Bremerhaven, 1:87 Cf_19220
Felix
Felix
Mitglied
Mitglied


Nach oben Nach unten

Mein Projekt in Bremerhaven, 1:87 Empty Re: Mein Projekt in Bremerhaven, 1:87

Beitrag von Felix am Mo 27 Okt 2008, 20:51

Jetzt sind die Achsen an der Reihe. Diese bestehen aus den Teilen 2b und 2c.

Mein Projekt in Bremerhaven, 1:87 Cf_19221
Felix
Felix
Mitglied
Mitglied


Nach oben Nach unten

Mein Projekt in Bremerhaven, 1:87 Empty Re: Mein Projekt in Bremerhaven, 1:87

Beitrag von Felix am Mo 27 Okt 2008, 20:52

Die Teile werden gedoppelt. Dabei ist darauf zu achten, dass die kleinen Laschen nicht zusammenkleben.

Mein Projekt in Bremerhaven, 1:87 Cf_19222

Jetzt können die Teile ausgeschnitten werden.

Mein Projekt in Bremerhaven, 1:87 Cf_19223
Felix
Felix
Mitglied
Mitglied


Nach oben Nach unten

Mein Projekt in Bremerhaven, 1:87 Empty Re: Mein Projekt in Bremerhaven, 1:87

Beitrag von Felix am Mo 27 Okt 2008, 20:53

Jetzt kommt ein kleiner Kreis an die Reihe, der nicht nummeriert ist. Er gehört aber zu 2c.

Mein Projekt in Bremerhaven, 1:87 Cf_19224

Der wird auf dieses Teil 2c geklebt, und zwar auf die Seite ohne weißen Punkt.

Mein Projekt in Bremerhaven, 1:87 Cf_19225
Felix
Felix
Mitglied
Mitglied


Nach oben Nach unten

Mein Projekt in Bremerhaven, 1:87 Empty Re: Mein Projekt in Bremerhaven, 1:87

Beitrag von Felix am Mo 27 Okt 2008, 20:55

Die beiden Achsen sind damit fertig und können an den Rahmen geklebt werden. 2b ist die Vorderachse, 2c kommt nach hinten.

Mein Projekt in Bremerhaven, 1:87 Cf_19226

Mein Projekt in Bremerhaven, 1:87 Cf_19227
Felix
Felix
Mitglied
Mitglied


Nach oben Nach unten

Mein Projekt in Bremerhaven, 1:87 Empty Re: Mein Projekt in Bremerhaven, 1:87

Beitrag von Felix am Mo 27 Okt 2008, 21:50

Jetzt wird das Pappteil 2d ausgeschnitten.

Mein Projekt in Bremerhaven, 1:87 Cf_19228
Felix
Felix
Mitglied
Mitglied


Nach oben Nach unten

Mein Projekt in Bremerhaven, 1:87 Empty Re: Mein Projekt in Bremerhaven, 1:87

Beitrag von Felix am Mo 27 Okt 2008, 21:51

Anschließend geht es an das Teil 2e.

Mein Projekt in Bremerhaven, 1:87 Cf_19229
Felix
Felix
Mitglied
Mitglied


Nach oben Nach unten

Mein Projekt in Bremerhaven, 1:87 Empty Re: Mein Projekt in Bremerhaven, 1:87

Beitrag von Felix am Mo 27 Okt 2008, 21:52

2d wird auf die Rückseite von 2e geleimt.

Mein Projekt in Bremerhaven, 1:87 Cf_19230

Dann wird der überstehende Rand umgebogen.

Mein Projekt in Bremerhaven, 1:87 Cf_19231
Felix
Felix
Mitglied
Mitglied


Nach oben Nach unten

Mein Projekt in Bremerhaven, 1:87 Empty Re: Mein Projekt in Bremerhaven, 1:87

Beitrag von Felix am Mo 27 Okt 2008, 21:53

Dieses Gebilde wird jetzt unter den Rahmen geklebt, es ist das einzige, was vom Motor gebaut wird.

Mein Projekt in Bremerhaven, 1:87 Cf_19233
Felix
Felix
Mitglied
Mitglied


Nach oben Nach unten

Mein Projekt in Bremerhaven, 1:87 Empty Re: Mein Projekt in Bremerhaven, 1:87

Beitrag von Felix am Mo 27 Okt 2008, 21:55

Jetzt knipse ich mir ein ausreichend langes Stück 1 mm-Draht ab.

Mein Projekt in Bremerhaven, 1:87 Cf_19234

Dieses verbindet als Antriebswelle Motor/Getriebe mit der Hinterachse.

Mein Projekt in Bremerhaven, 1:87 Cf_19235
Felix
Felix
Mitglied
Mitglied


Nach oben Nach unten

Mein Projekt in Bremerhaven, 1:87 Empty Re: Mein Projekt in Bremerhaven, 1:87

Beitrag von Felix am Mo 27 Okt 2008, 21:57

Damit ist auch die Teilgruppe 2 abgeschlossen.

Teile: 7; 1 Draht (20)
