Eigenbau-Blocklichtsignale TT

Nach unten

Eigenbau-Blocklichtsignale TT Empty Eigenbau-Blocklichtsignale TT

Beitrag von Mandrin Sa 11 Nov 2023 - 10:49

Hallo,
ich habe das Lichtsignal mit einer DUO-LED gebaut, die vom Fahrstrom aus über zwei 220 OHM-Widerstände (insgesamt 440 Ohm) mit Spannung versorgt wird. Nur im Stillstand ist das Signal dunkelgetastet, da kein Fahrstrom ist, hat aber den großen Vorteil, daß man dann auch schneller einen Fehler erkennt, wenn die Lok nicht fährt (ob an der Stromversorgung, unterbrochene Schienenverbinder oder LOK).

Eigenbau-Blocklichtsignale TT Img_2044

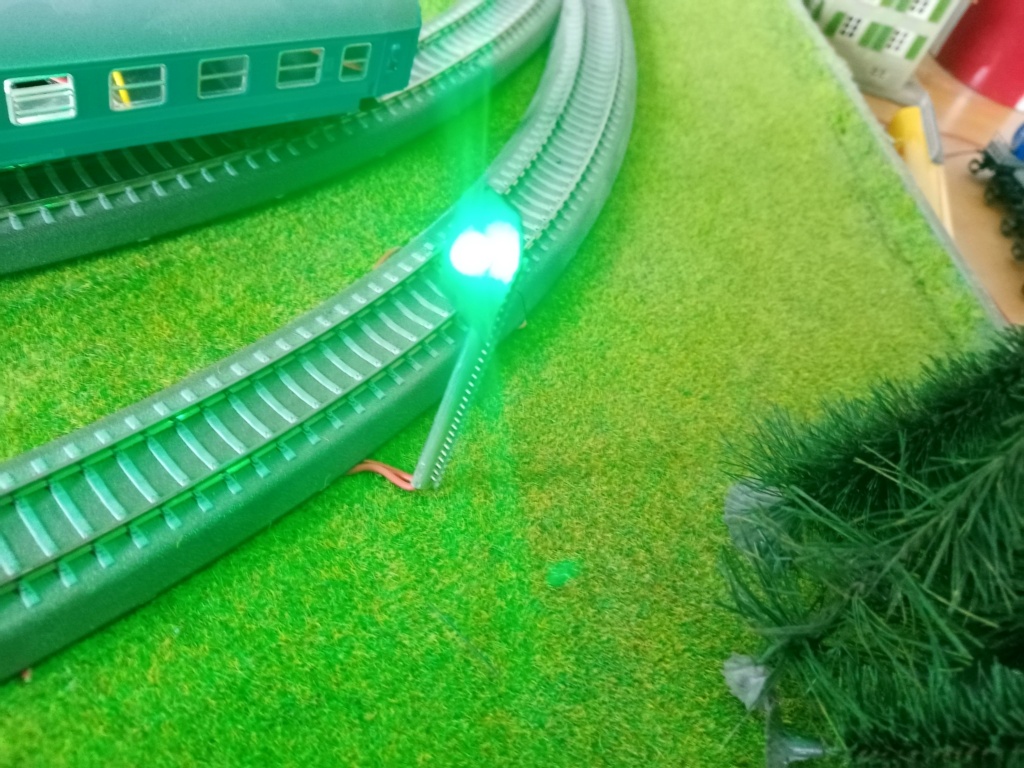

Eigenbau-Blocklichtsignale TT Img_2045
Mandrin
Mandrin
Mitglied
Mitglied


zeppelin und Heimo mögen diesen Beitrag

Nach oben Nach unten

Eigenbau-Blocklichtsignale TT Empty Re: Eigenbau-Blocklichtsignale TT

Beitrag von Mandrin Sa 11 Nov 2023 - 10:52

Hallo,

wenn man eine rote LED parallel zu einer grünen LED schaltet, verlischt die grüne LED und die rote LED beginnt zu leuchten, da diese eine geringere Schwellenspannung hat und damit der grünen LED den Strom entzieht, so daß diese verlischt. Damit lassen sich auch Blocksignale mit LED bauen, wobei nur die rote zugeschaltet wird, damit die grüne LED verlischt. Wichtig ist daß sich beide LED hinter dem Vorwiderstand von 220 bis 440 Ohm befinden....

Eigenbau-Blocklichtsignale TT Img_2046
Eigenbau-Blocklichtsignale TT Img_2047

Mandrin
Mandrin
Mitglied
Mitglied


maxl, Lupo60, zeppelin und Heimo mögen diesen Beitrag
