Kostenlose Pläne für einfache RC - Modellschiffe zum Download
Hallo zusammen!
Auf der Suche nach einfachen Plänen für RC-Schiffe, möglichst zum freien Download, stolperte ich über diese Seite:
Evtl. hilft ja der Google-Übersetzer...
Es lohnt sich, die verschiedenen Themen und Überschriften anzuklicken, wobei zugegeben, die Seiten etwas unübersichtlich sind, aber dafür wird man mit Plänen der "Eezebilt"-Bauweise versöhnt, die in den 50 ern und später einfach zu bauende Schiffsmodelle herausbrachten. "Eezebilt" steht da wohl für "Easy built" also "einfach gebaut" .
Besonders die alten Modelle der 50+ Reihe haben da einen besonderen, nostalgischen Reiz (für mich zumindest). Da werde ich einige Nachbauten testen in der Hoffnung, dass die dann auch in einem überschaubaren Zeitraum fertig werden. Heimatgewässer dieser Boote wird dann der Gartenpool der Enkeltöchter...
Ein Modell habe ich bereit einmal aufgelegt. Da es bereits fast fertig ist, verzichte ich auf einen Baubericht, sondern zeige das Ergebnis mit Stand heute.
Bei Interesse werde ich noch ein paar Baustufenfotos nachreichen.
Soviel sei aber schon jetzt gesagt: Das Boot ist kopflastig - da muss ich nachbessern. Dazu aber später mehr.
.Hier mal einige Fotos:
![Kostenlose Pläne für einfache RC - Modellschiffe zum Download 7c44a510](https://i.servimg.com/u/f55/19/45/46/44/7c44a510.jpg)
![Kostenlose Pläne für einfache RC - Modellschiffe zum Download 48e7ca10](https://i.servimg.com/u/f55/19/45/46/44/48e7ca10.jpg)
![Kostenlose Pläne für einfache RC - Modellschiffe zum Download Dsc05518](https://i.servimg.com/u/f55/19/45/46/44/dsc05518.jpg)
Gruß Ulrich
Auf der Suche nach einfachen Plänen für RC-Schiffe, möglichst zum freien Download, stolperte ich über diese Seite:
- Code:
http://eezebilt.tk/index.html
Evtl. hilft ja der Google-Übersetzer...
Es lohnt sich, die verschiedenen Themen und Überschriften anzuklicken, wobei zugegeben, die Seiten etwas unübersichtlich sind, aber dafür wird man mit Plänen der "Eezebilt"-Bauweise versöhnt, die in den 50 ern und später einfach zu bauende Schiffsmodelle herausbrachten. "Eezebilt" steht da wohl für "Easy built" also "einfach gebaut" .
Besonders die alten Modelle der 50+ Reihe haben da einen besonderen, nostalgischen Reiz (für mich zumindest). Da werde ich einige Nachbauten testen in der Hoffnung, dass die dann auch in einem überschaubaren Zeitraum fertig werden. Heimatgewässer dieser Boote wird dann der Gartenpool der Enkeltöchter...
Ein Modell habe ich bereit einmal aufgelegt. Da es bereits fast fertig ist, verzichte ich auf einen Baubericht, sondern zeige das Ergebnis mit Stand heute.
Bei Interesse werde ich noch ein paar Baustufenfotos nachreichen.
Soviel sei aber schon jetzt gesagt: Das Boot ist kopflastig - da muss ich nachbessern. Dazu aber später mehr.
- Code:
http://eezebilt.tk/steampics1.html
.Hier mal einige Fotos:
![Kostenlose Pläne für einfache RC - Modellschiffe zum Download 7c44a510](https://i.servimg.com/u/f55/19/45/46/44/7c44a510.jpg)
![Kostenlose Pläne für einfache RC - Modellschiffe zum Download 48e7ca10](https://i.servimg.com/u/f55/19/45/46/44/48e7ca10.jpg)
![Kostenlose Pläne für einfache RC - Modellschiffe zum Download Dsc05518](https://i.servimg.com/u/f55/19/45/46/44/dsc05518.jpg)
Gruß Ulrich
ullie46- Modellbau-Experte
John-H., OldieAndi, Klabauter, didibuch, klaus.kl, Schlossherr, Der Boss und mögen diesen Beitrag
Re: Kostenlose Pläne für einfache RC - Modellschiffe zum Download
Danke für die Daumen!
Bevor ich mit dem Umbau loslege, noch ein paar Bilder, damit man besser sieht, worum es hier geht.
Übersicht aus dem Link oben #1
![Kostenlose Pläne für einfache RC - Modellschiffe zum Download 69863d10](https://i.servimg.com/u/f55/19/45/46/44/69863d10.jpg)
![Kostenlose Pläne für einfache RC - Modellschiffe zum Download Ac9e7110](https://i.servimg.com/u/f55/19/45/46/44/ac9e7110.jpg)

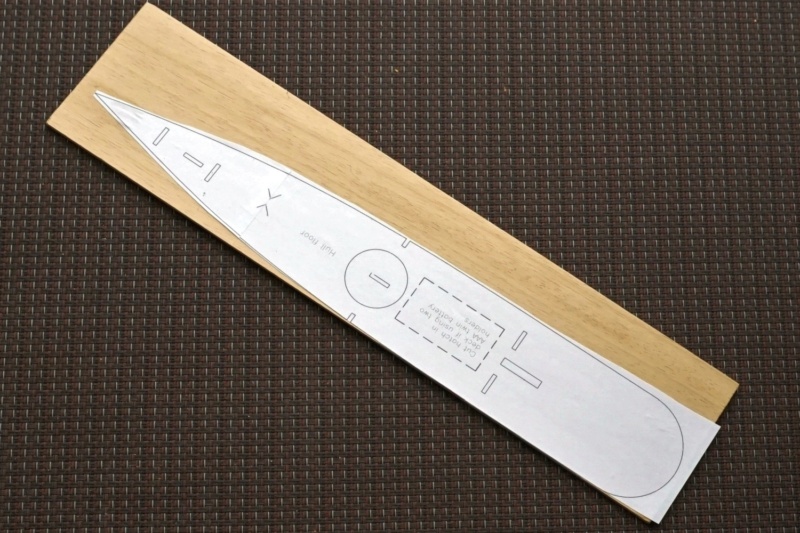

Pläne auf DIN A4 gedruckt und auf 3 mm Lindenholzbrettchen geklebt.
Was hie bereits wie das Deck aussieht, ist ein Zwischenboden, von dwm aus nach oben und unten weiter gebaut wird.
![Kostenlose Pläne für einfache RC - Modellschiffe zum Download 20671810](https://i.servimg.com/u/f55/19/45/46/44/20671810.jpg)
![Kostenlose Pläne für einfache RC - Modellschiffe zum Download 9dd11910](https://i.servimg.com/u/f55/19/45/46/44/9dd11910.jpg)
![Kostenlose Pläne für einfache RC - Modellschiffe zum Download 63d95510](https://i.servimg.com/u/f55/19/45/46/44/63d95510.jpg)

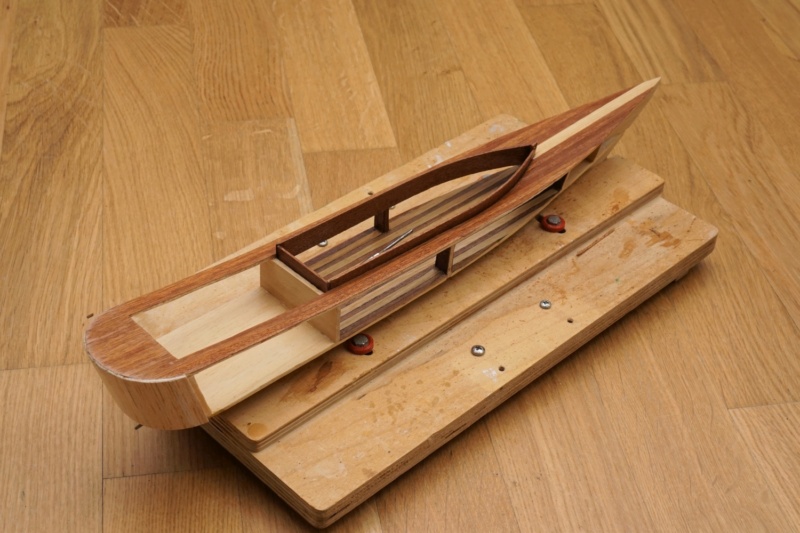

Dann ging es zügig weiter mit dem Deck und Aufbauten:
![Kostenlose Pläne für einfache RC - Modellschiffe zum Download Ae03a810](https://i.servimg.com/u/f55/19/45/46/44/ae03a810.jpg)
![Kostenlose Pläne für einfache RC - Modellschiffe zum Download Bca82110](https://i.servimg.com/u/f55/19/45/46/44/bca82110.jpg)
Es folgt der Salon (um 4 Schaschlickspieße herum)
![Kostenlose Pläne für einfache RC - Modellschiffe zum Download 2809ce10](https://i.servimg.com/u/f55/19/45/46/44/2809ce10.jpg)

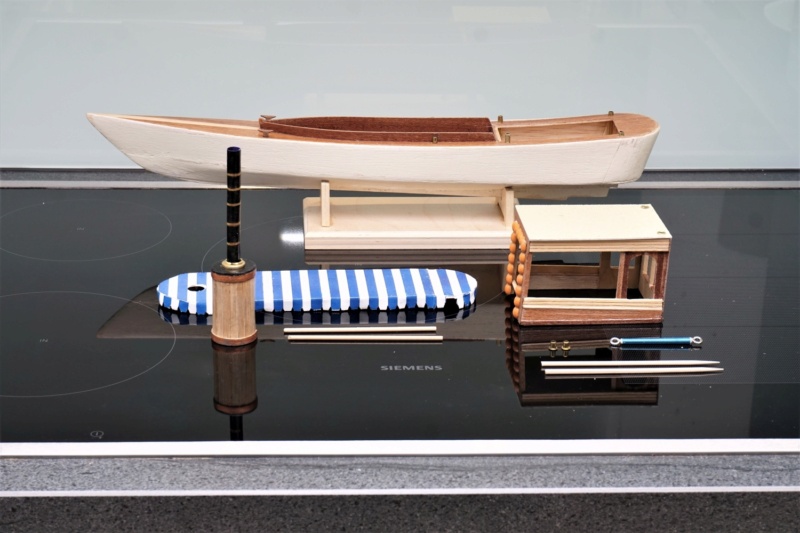

So ergaben sich dann Bauteile, die weiterhin demontierbar bleiben:
![Kostenlose Pläne für einfache RC - Modellschiffe zum Download 89871e10](https://i.servimg.com/u/f55/19/45/46/44/89871e10.jpg)
Mittlerweile um Ruder und Flagge komplettiert, baute ich den Lenkservo unter das Dach (was sich im Nachhinein wegen des zu hohen Schwerpunktes als falsch herausstellte - hätte ich mir ja denken können).
![Kostenlose Pläne für einfache RC - Modellschiffe zum Download Dsc05519](https://i.servimg.com/u/f55/19/45/46/44/dsc05519.jpg)
![Kostenlose Pläne für einfache RC - Modellschiffe zum Download E1774910](https://i.servimg.com/u/f55/19/45/46/44/e1774910.jpg)
Ich trenne den Beitrag mal hier wegen der Bildanzahl.
Geht bald weiter.
Gruß Ulrich
Bevor ich mit dem Umbau loslege, noch ein paar Bilder, damit man besser sieht, worum es hier geht.
Übersicht aus dem Link oben #1
![Kostenlose Pläne für einfache RC - Modellschiffe zum Download 69863d10](https://i.servimg.com/u/f55/19/45/46/44/69863d10.jpg)
![Kostenlose Pläne für einfache RC - Modellschiffe zum Download Ac9e7110](https://i.servimg.com/u/f55/19/45/46/44/ac9e7110.jpg)
Pläne auf DIN A4 gedruckt und auf 3 mm Lindenholzbrettchen geklebt.
Was hie bereits wie das Deck aussieht, ist ein Zwischenboden, von dwm aus nach oben und unten weiter gebaut wird.
![Kostenlose Pläne für einfache RC - Modellschiffe zum Download 20671810](https://i.servimg.com/u/f55/19/45/46/44/20671810.jpg)
![Kostenlose Pläne für einfache RC - Modellschiffe zum Download 9dd11910](https://i.servimg.com/u/f55/19/45/46/44/9dd11910.jpg)
![Kostenlose Pläne für einfache RC - Modellschiffe zum Download 63d95510](https://i.servimg.com/u/f55/19/45/46/44/63d95510.jpg)
Dann ging es zügig weiter mit dem Deck und Aufbauten:
![Kostenlose Pläne für einfache RC - Modellschiffe zum Download Ae03a810](https://i.servimg.com/u/f55/19/45/46/44/ae03a810.jpg)
![Kostenlose Pläne für einfache RC - Modellschiffe zum Download Bca82110](https://i.servimg.com/u/f55/19/45/46/44/bca82110.jpg)
Es folgt der Salon (um 4 Schaschlickspieße herum)
![Kostenlose Pläne für einfache RC - Modellschiffe zum Download 2809ce10](https://i.servimg.com/u/f55/19/45/46/44/2809ce10.jpg)
So ergaben sich dann Bauteile, die weiterhin demontierbar bleiben:
![Kostenlose Pläne für einfache RC - Modellschiffe zum Download 89871e10](https://i.servimg.com/u/f55/19/45/46/44/89871e10.jpg)
Mittlerweile um Ruder und Flagge komplettiert, baute ich den Lenkservo unter das Dach (was sich im Nachhinein wegen des zu hohen Schwerpunktes als falsch herausstellte - hätte ich mir ja denken können).
![Kostenlose Pläne für einfache RC - Modellschiffe zum Download Dsc05519](https://i.servimg.com/u/f55/19/45/46/44/dsc05519.jpg)
![Kostenlose Pläne für einfache RC - Modellschiffe zum Download E1774910](https://i.servimg.com/u/f55/19/45/46/44/e1774910.jpg)
Ich trenne den Beitrag mal hier wegen der Bildanzahl.
Geht bald weiter.
Gruß Ulrich
ullie46- Modellbau-Experte
John-H., didibuch, Der Boss und Thoto mögen diesen Beitrag
Re: Kostenlose Pläne für einfache RC - Modellschiffe zum Download
Cooles Modell Uli. ![Bravo](/users/2612/37/33/33/smiles/367763.gif)
Sehe ich das richtig.... der Ansteuerungspunkt für das Ruder ist oberhalb des Deckhausese![Question](https://2img.net/i/fa/i/smiles/icon_question.gif)
![Bravo](/users/2612/37/33/33/smiles/367763.gif)
Sehe ich das richtig.... der Ansteuerungspunkt für das Ruder ist oberhalb des Deckhausese
![Question](https://2img.net/i/fa/i/smiles/icon_question.gif)
John-H.- Co - Admin
ullie46- Modellbau-Experte
Thoto mag diesen Beitrag
Re: Kostenlose Pläne für einfache RC - Modellschiffe zum Download
Interessante Seite, die du da gefunden hast !
Das Modell ist nicht schlecht.
Gruß
Alex
![Cool](/users/2612/37/33/33/smiles/1241983647.gif)
Das Modell ist nicht schlecht.
Gruß
Alex
Al.Schuch- Modellbaumeister
ullie46 mag diesen Beitrag
Re: Kostenlose Pläne für einfache RC - Modellschiffe zum Download
Ja, Alex, besonders die alten Baukästen haben es mir angetan.
Und die alte "Freizeityacht" war mal was Anderes.
Aus den genannten Gründen kam sie bisher aber nicht über ein Standmodell hinaus und das soll sich nun ändern.
Zwischen dem Boden und dem Kiel ist noch Platz für Ballast. Kann man sicher auf dem nächsten Bild erkennen. Eventuell bekomme ich es ja hin, dass ein stabiles Schwimmen erreicht wird, wenn ich neben dem Ballast noch den Servo in den Salon setze. Dann fallen auch das Messingrohr, die Anlenkung oben und die Abstandhalter weg.
Als äußerste Maßnahme könnte ich noch den Auftrieb erhöhen durch weiteres Aufdoppeln der Beplankung bzw. Vergrößern des Unterwasserschiffes.
Wäre doch gelacht...
![Kostenlose Pläne für einfache RC - Modellschiffe zum Download 0b038d10](https://i.servimg.com/u/f55/19/45/46/44/0b038d10.jpg)
Gruß Ulrich
![Massstab](/users/2612/37/33/33/smiles/2567139242.gif)
Und die alte "Freizeityacht" war mal was Anderes.
Aus den genannten Gründen kam sie bisher aber nicht über ein Standmodell hinaus und das soll sich nun ändern.
Zwischen dem Boden und dem Kiel ist noch Platz für Ballast. Kann man sicher auf dem nächsten Bild erkennen. Eventuell bekomme ich es ja hin, dass ein stabiles Schwimmen erreicht wird, wenn ich neben dem Ballast noch den Servo in den Salon setze. Dann fallen auch das Messingrohr, die Anlenkung oben und die Abstandhalter weg.
Als äußerste Maßnahme könnte ich noch den Auftrieb erhöhen durch weiteres Aufdoppeln der Beplankung bzw. Vergrößern des Unterwasserschiffes.
Wäre doch gelacht...
![sunny](/users/2612/37/33/33/smiles/3026146359.gif)
![Kostenlose Pläne für einfache RC - Modellschiffe zum Download 0b038d10](https://i.servimg.com/u/f55/19/45/46/44/0b038d10.jpg)
Gruß Ulrich
