Danzig-Ohra Boot

4 verfasser

Nach unten

Danzig-Ohra Boot Empty Danzig-Ohra Boot

Beitrag von Classic So 06 Feb 2022, 15:11

Moin Moin.

Mit dem Bau eines Slawen-Bootes aus Karton im Maßstab 1/40 möchte ich mich wieder
mit dem mittelalterlichem Schiffsbau beschäftigen.
Aber zunächst  erst mal das Danzig-Ohra Boot.
Das Modell ist fertig, aber vielleicht gibt es von Eurer Seite her noch ein paar Hinweise,
damit das nächste Projekt vielleicht besser wird.

St. Adalbert war mit der Christianisierung in der Gegend um Danzig zuständig, das war so um Anno 1000.
Leider waren seinen Bemühungen mit nicht viel Erfolg beschieden.
Der Baubogen-Umschlag zeigt den Bischof mit seinen Mannen auf dem Weg nach Danzig,
welches man sich um diese Zeit etwa wie Alt Lübeck vorstellen kann.

Danzig-Ohra Boot Titelb10
Bildquelle JSC von mir abfotografiert

Kartonmodellbausatz des JSC-Verlages (Nr.351, Ausgabe 2017), Modellentwurf: Miroslaw Czolczynski.

Bei dem Modell handelt es sich um eine maßstabsgetreue Nachbildung der Rekonstruktion eines west-slawischen Bootes,
das St. Adalbert für seine Missionen vom damaligen König von Polen, Boleslaw Chrobry zur Verfügung gestellt bekam.

Die Rekonstruktion beruht auf den ikonographischen Unterlagen (Stadtstempel, Verzierungen und Flachreliefs
der Kathedraltüren in Gnesen/Gniezno, etc.) und vor allem auf Ergebnissen von archäologischen Ausgrabungen,
die in den Jahren 1933-34 während eines wissenschaftlichen Projektes von Prof. Otto Lienau bei Danzig/Gdansk entstanden sind.
Damals wurden drei frühmittelalterliche Boote ausgegraben, die das Bild der Überlieferungen entscheidend ergänzten.

Bootslänge: 11,0 m; Breite: 2,27 m und Höhe: 0,87 m
Quelle Kartonmodellshop

Nach den Ralswieker Bootsfunden aus den Jahren 1967 - 80 (laut Wiki), mit denen sich Jochen von Fricks beschäftigt hat,
ist die von Herrn Czolczynski entworfene Vorlage über einen Bootsfund aus dem Jahr 1933-34 natürlich veraltet.
Was aber kein Grund ist, mich mit dem Schiff nicht näher zu beschäftigen,
denn die Grundlage ist ja die gleiche und auch schon historisch.
Wer Interesse hat, kann unter dem Suchbegriff "Danziger Ohra Boot"  bei Google Bilder googeln.

Der Druck des Bogens ist sehr blass und wird von mir nachgearbeitet werden.
Dem Bogen ist auf Anfrage eine  kurze Übersetzung in Deutsch beigelegt.
Es gibt auf der Rückseite des Ausschneidebogens erklärende Zeichnungen,
die aber leider während dem Bau zerschnitten und dann unlesbar werden.


Zuletzt von Classic am So 06 Feb 2022, 16:04 bearbeitet; insgesamt 1-mal bearbeitet
Classic
Classic
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Thoto mag diesen Beitrag

Nach oben Nach unten

Danzig-Ohra Boot Empty Re: Danzig-Ohra Boot

Beitrag von Classic So 06 Feb 2022, 15:25

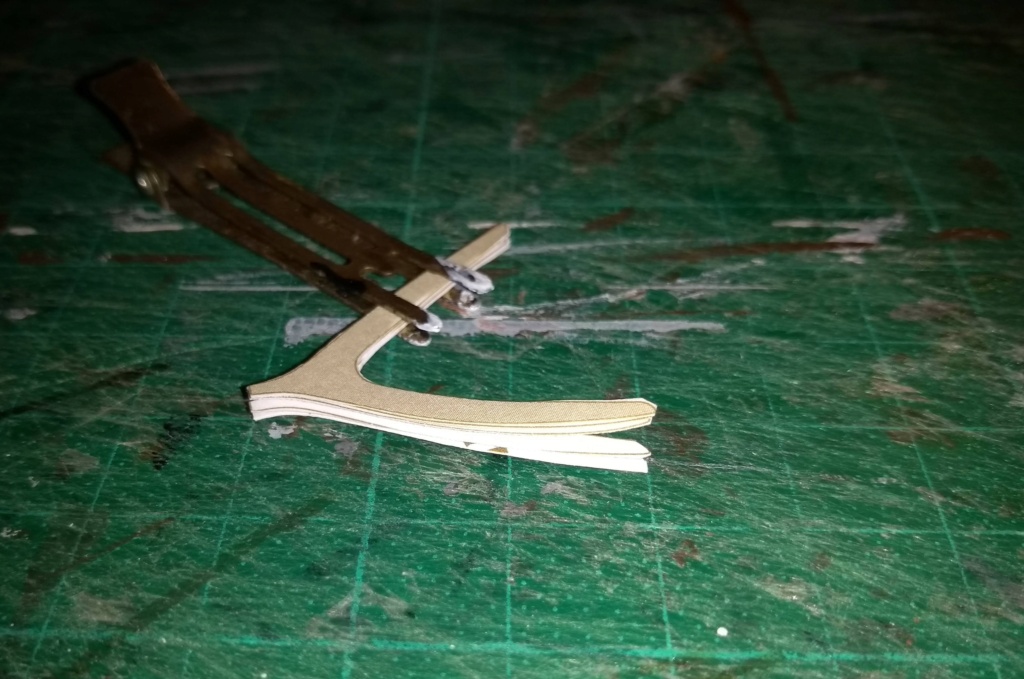

Bis auf die Planken ,wird eine Päckchen Verklebung der Bauteile verwandt.

Danzig-Ohra Boot Spante11

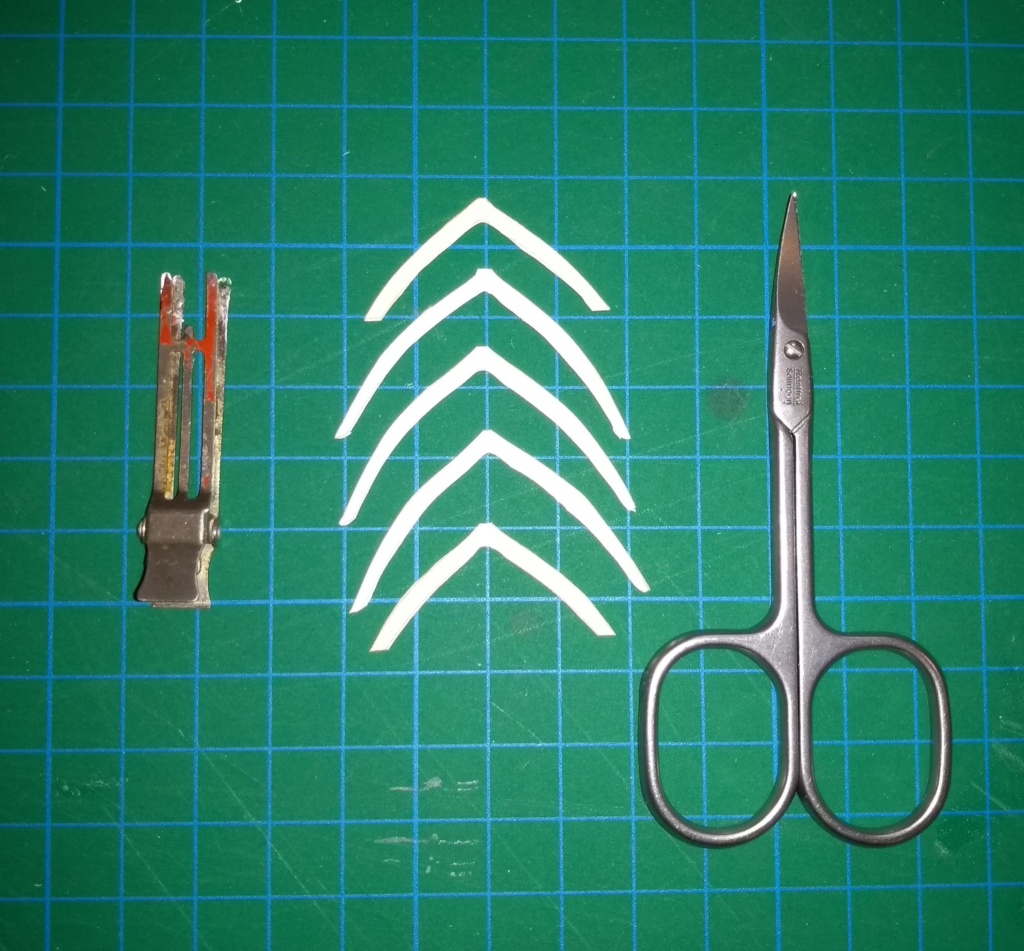

Danzig-Ohra Boot Spante12

Ein geklinkerter Rumpf bildet den Schiffskörper.Das Planken ist nicht einfach,weil oft die Markierungen fehlen und bei dem erreichen der Dollbord Höhe,man merkt, das die Höhe nicht mehr stimmt.
Bei dem Vorliegenden Bausatz ist wenigstens die Überlappung der Rumpf Planken markiert

Danzig-Ohra Boot Hellin12

Danzig-Ohra Boot Karton10

Danzig-Ohra Boot Rumpf_13
Classic
Classic
Schneidmatten-Virtuose
Schneidmatten-Virtuose


doc_raven1000, Glufamichel und Thoto mögen diesen Beitrag

Nach oben Nach unten

Danzig-Ohra Boot Empty Re: Danzig-Ohra Boot

Beitrag von Classic So 06 Feb 2022, 15:32

Das Dollbord ist montiert und die Ruderbänke sind an ihren Platz.
Ich hatte versucht das Ruder mit einem dünnen Lederstreifen zu fixieren,was mir leider nicht gelang,
da das dünne Leder immer wieder riss.So habe ich Bast verwendet.

Danzig-Ohra Boot Ruder_11

In der kurzen Übersetzung von Herr Wojcik steht,das zu der Fundzeit die Ruderführung noch nicht feststand.Ich habe mich nach der Bogenvorlage gerichtet.Dort sind 4 Ruderplätze zusehen.
Also war das mittelalterliche Fahrzeug ein Segler.

Danzig-Ohra Boot Riemen12
Classic
Classic
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Glufamichel und Thoto mögen diesen Beitrag

Nach oben Nach unten

Danzig-Ohra Boot Empty Re: Danzig-Ohra Boot

Beitrag von Classic So 06 Feb 2022, 15:40

Auf dem Titelbild und auch auf der Kathedraltüren in Gnesen/Gnieznoist eine Galionsfigur zusehen.
Meine Restekiste hatte noch eine,die dann montiert wurde.

Danzig-Ohra Boot Drache10

Auf dem Bild ist auch gut der Falkonet Wantenspanner zusehen,ich hatte von dem Bau der Bilay Kon noch welche über,die genutzt werden konnten.


Zuletzt von Classic am So 06 Feb 2022, 16:18 bearbeitet; insgesamt 1-mal bearbeitet
Classic
Classic
Schneidmatten-Virtuose
Schneidmatten-Virtuose


doc_raven1000, Glufamichel, laiva-ukko und Thoto mögen diesen Beitrag

Nach oben Nach unten

Danzig-Ohra Boot Empty Re: Danzig-Ohra Boot

Beitrag von Classic So 06 Feb 2022, 15:49

Die Wantenspanner sind recht tricky zubohren.

Danzig-Ohra Boot Bohrun10


Den Hahnepot habe ich nur angedeutet,hoffentlich sieht Kurt das nicht.

Danzig-Ohra Boot Hahnep10
Classic
Classic
Schneidmatten-Virtuose
Schneidmatten-Virtuose


didibuch und Thoto mögen diesen Beitrag

Nach oben Nach unten

Danzig-Ohra Boot Empty Re: Danzig-Ohra Boot

Beitrag von Classic So 06 Feb 2022, 16:00

Mit den Rahsegel habe ich mich schwer getan,da das goldene Kreuz wohl nicht authentisch ist.
Es wurden zwei Versionen angefertigt.
Eine nach der Bogenvorlage und eine nach historischen Vorbild mit einen aufgenähten angedeuteten Rautennetz.

Danzig-Ohra Boot St_ada10


Ich finde das Thema passt gut zu Lubice  also Alt Lübeck

Danzig-Ohra Boot Alt_lz15

Eigenes Foto
Classic
Classic
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Frank Kelle, doc_raven1000, didibuch, Neubahner und Thoto mögen diesen Beitrag

Nach oben Nach unten

Danzig-Ohra Boot Empty Re: Danzig-Ohra Boot

Beitrag von Falco 2014 So 06 Feb 2022, 17:45

Hallo Thomas,
das freut mich ja sehr, dass du dein Ohra-Boot hier vorstellst. Als Fan der frühmittelalterlichen Schiffe, sei es die der Wikinger oder auch derSlawen oder Sachsen, bin ich natürlich immer an neuen Modellen interessiert.
Allerdings muss ich sagen, dass ich mit Papiermodellen keine Erfahrung habe und mir das auch als ziemlich schwierig vorstelle.
Ich finde dein Boot sehr gelungen, hätte aber einige Anmerkungen.

Das Ruder würde so nicht halten. Normalerweise ist es an zwei Punkten fixiert, dort wo du die Baststreifen herumgewickelt hast, wäre eine Durchführung im Ruderblatt, durch die ein Seil (oder auch Weidenzweig) geführt wird, der durch die Rudernabe ins Boot geht und am Ruderspant verklemmt ist.
Um diese Befestigung kann dann auch das Ruder geborgen bzw. gedreht werden, wenn man in flaches Wasser kommt.
Die zweite Befestigung wäre oben am Dollbord, dann, so wie du sie gemacht hast.

Bei der Farbgebung würde ich beim nächsten Boot mit mehreren dünnen Lasuren arbeiten, vielleicht auch mit mehreren Farben, um das "Holz" etwas lebendiger darzustellen.

Irgendwie scheint mir die Galionsfigur nach backbord zu schauen, aber das kann natürlich durch das Foto täuschen.

Soll das Boot eigentlich noch bemannt werden?

Ich denke, so ein paar Utensilien wie ein Eimer oder ein Fass etc. kämen auch noch ganz gut als Ergänzung.

Freue mich jedesmal, wenn hier im Forum auch etwas aus meinem Modellschwerpunkt vorgestellt wird.

LG
Kurt
Falco 2014
Falco 2014
Superkleber
Superkleber


Classic mag diesen Beitrag

Nach oben Nach unten

Danzig-Ohra Boot Empty Re: Danzig-Ohra Boot

Beitrag von Classic Mo 07 Feb 2022, 01:26

Moin Kurt,
vielen Dank für Deine Hinweise. Very Happy
Ich werde mir die Kritikpunkte genauer ansehen und versuchen
Nachzubessern.
Classic
Classic
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Falco 2014 mag diesen Beitrag

Nach oben Nach unten

Danzig-Ohra Boot Empty Re: Danzig-Ohra Boot

Beitrag von Classic Mo 07 Feb 2022, 22:09

Falco 2014 schrieb:
Als Fan der frühmittelalterlichen Schiffe, sei es die der Wikinger oder auch derSlawen oder Sachsen, bin ich natürlich immer an neuen Modellen interessiert.

Das Ruder würde so nicht halten. Normalerweise  ist es an zwei Punkten fixiert, dort wo du die Baststreifen herumgewickelt hast, wäre  eine Durchführung im Ruderblatt, durch die ein Seil (oder auch Weidenzweig) geführt wird, der durch die Rudernabe ins Boot geht und am Ruderspant verklemmt ist.
Um diese Befestigung kann dann auch das Ruder geborgen bzw. gedreht werden, wenn man in flaches Wasser kommt.
Die zweite Befestigung wäre oben am Dollbord, dann, so wie du sie gemacht hast.

Bei der Farbgebung  würde ich beim nächsten Boot mit mehreren dünnen Lasuren arbeiten, vielleicht auch mit mehreren Farben, um das "Holz" etwas lebendiger darzustellen.

Irgendwie scheint mir die Galionsfigur nach backbord zu schauen, aber das kann natürlich durch das Foto täuschen.

Soll das Boot eigentlich noch bemannt werden?

Ich denke, so ein paar Utensilien wie ein Eimer oder ein Fass etc. kämen auch noch ganz gut als Ergänzung.



LG
Kurt


Moin Kurt,
Dein Interesse hat aber eine große Bandbreite.
Ich fühle mich zu den kleinen Booten/Schiffen hingezogen.Die Bialy Kon,Roar Ege ,da wäre die Ottar schon fast groß.
Das Kvalsund Schiff oder das Nydamboot hat auch seinen Reiz. Very Happy

Mit dem Ruder hast Du recht, das werde ich noch nach bessern.
Das Boot zu bemannen ist nicht leicht für mich da der Maßstab 1/40 aus der Reihe ist.

Danzig-Ohra Boot Steuer13

Danzig-Ohra Boot Kriege10

Fässer habe ich mir schon ausgedruckt.
Classic
Classic
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Glufamichel mag diesen Beitrag

Nach oben Nach unten

Danzig-Ohra Boot Empty Re: Danzig-Ohra Boot

Beitrag von Thoto Di 08 Feb 2022, 20:28

Kartonmodellbau hab ich noch nie gemacht (will es aber auch nicht ausschließen).
Wäre es möglich so einen Bausatz zu scannen, auf 1/32 zu skalieren und auf Karton auszudrucken?
Thoto
Thoto
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Danzig-Ohra Boot Empty Re: Danzig-Ohra Boot

Beitrag von Classic Di 08 Feb 2022, 21:20

Moin Toto,
die Drucker zu Hause machen in in der Regel bis 160g Karton und A4  manche auch A3.
Den Ausdruck kann man dann mit Weißleim auf Pizzakarton oder ähnlichem verkleben.
Aber nur den  dicken Part mit Leim bestreichen.Den Ausdruck nur einmal Andrücken und glatt ziehen.
Die entstehen den Blasen in Ruhe lassen,die trocknen wieder weg.Das geht auch mit Uhu schwarz,riecht aber.
Die Copyshops machen auch bis 300g Karton und A2.
Einen schönen Free Download  Gokstad Schiff von Secanda
Danzig-Ohra Boot Goksta11




Ich habe mein Ohraboot mit Acryl Farbe koloriert,weil ich dann mehr Möglichkeiten habe.
Aber nur Kantenfärben gehe auch.
Hier noch ein Beispiel Mondorfer Wikinger Schiff Free Download
Danzig-Ohra Boot Wiking18
Classic
Classic
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Glufamichel, Falco 2014 und Thoto mögen diesen Beitrag

Nach oben Nach unten

Danzig-Ohra Boot Empty Re: Danzig-Ohra Boot

Beitrag von Classic Mi 09 Feb 2022, 12:51

Die Fässer sind fertig.

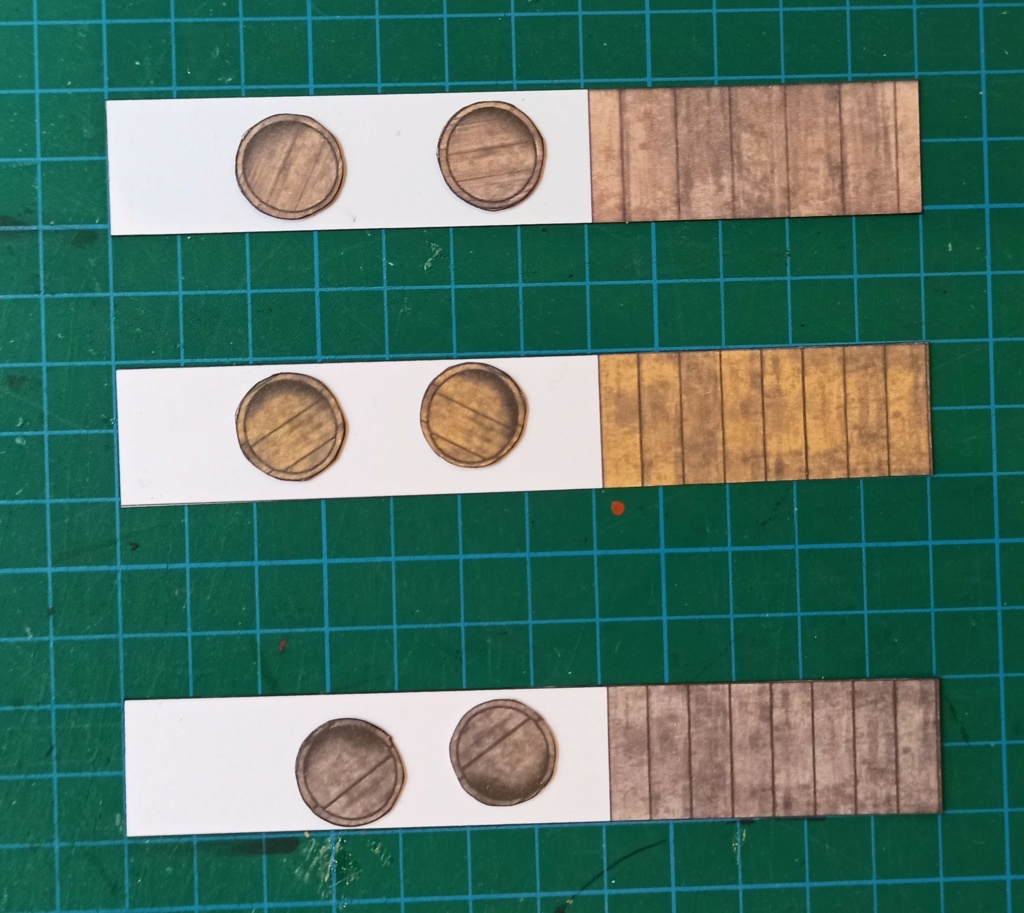

Danzig-Ohra Boot Fass_110

Danzig-Ohra Boot Fass_210

Danzig-Ohra Boot Fzisse12


Dünnbier war zu jener Zeit ein beliebtes Getränk, weil es erhitzt war und deshalb bekömmlicher ist ,als das damalige Wasser.

@Thoto ,ich passe die Fässer immer an die jeweilige Größe passend zum Projekt an.Damit die Farbe intensiver ist, wird mit Mattlack nachgearbeitet.
Hier die Roar Ege in 1/50 als Beispiel.

Danzig-Ohra Boot Roar_e65
Classic
Classic
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Thoto mag diesen Beitrag

Nach oben Nach unten

Danzig-Ohra Boot Empty Re: Danzig-Ohra Boot

Beitrag von Classic Mi 09 Feb 2022, 21:06

Mein Bastel Equipment hat sich geändert,denn es wird mit dem Rudergänger begonnen.
Leider gibt es auf dem Markt nur blutrünstige Krieger,nur wenige Bauern in 1/72.
Aber wieder was gelernt.Die Hände kann man mit Kunststoff Modellbaukleber  fixieren.
Das bedeutet für meine nächsten Projekte,das die EMHAR Figuren zerlegbar sind und neu Situation bedingt
angepasst werden können. Das verspricht auch der Verpackungsaufdruck.

Danzig-Ohra Boot Wiking19

Erstmal wird die Figur grundiert um zu sehen wo geschliffen werden muss.

Danzig-Ohra Boot Ruderg10
Classic
Classic
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Danzig-Ohra Boot Empty Re: Danzig-Ohra Boot

Beitrag von Thoto Mi 09 Feb 2022, 22:07

Oh, da gibt es, ebenfalls von Emhar, die Oarsmen, Nr. 7218, mit 32 Wikinger-Ruderern und 10 weiteren Crewmitgliedern wie Kapitän und Steuermann.
Schöner Figurensatz.
Thoto
Thoto
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Danzig-Ohra Boot Empty Re: Danzig-Ohra Boot

Beitrag von Classic Mi 09 Feb 2022, 22:35

Thoto schrieb:Oh, da gibt es, ebenfalls von Emhar, die Oarsmen, Nr. 7218, mit 32 Wikinger-Ruderern und 10 weiteren Crewmitgliedern wie Kapitän und Steuermann.
Schöner Figurensatz.

Ja,das ist ein wunderbares Sortiment.
Ich habe die Packung in meiner Skuldelev 5  in 1/72 verbaut.

Danzig-Ohra Boot Skulde10

Leider gibt es das nicht in 1/32
Ich habe mich in Kurt seine Modelle und Figuren verguck und in dem Maßstab könnte ich einiges von seinen Idee umsetzen.

Danzig-Ohra Boot Wiking20

Ich möchte den blauen Krieger als Rudergänger nachbilden.
Aber ich habe gehört das die blaue Kleidung zu der Zeit schwer herzustellen war und deshalb auch teuer und selten war.
Classic
Classic
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Thoto mag diesen Beitrag

Nach oben Nach unten

Danzig-Ohra Boot Empty Re: Danzig-Ohra Boot

Beitrag von Classic Fr 11 Feb 2022, 15:37

Falco 2014 schrieb:

Das Ruder würde so nicht halten. Normalerweise  ist es an zwei Punkten fixiert, dort wo du die Baststreifen herumgewickelt hast, wäre  eine Durchführung im Ruderblatt, durch die ein Seil (oder auch Weidenzweig) geführt wird, der durch die Rudernabe ins Boot geht und am Ruderspant verklemmt ist.
Um diese Befestigung kann dann auch das Ruder geborgen bzw. gedreht werden, wenn man in flaches Wasser kommt.
Die zweite Befestigung wäre oben am Dollbord, dann, so wie du sie gemacht hast.

LG
Kurt

Moin Moin,
die Ruder Aufnahme ist nachgearbeitet.
Zur Verbindung wurde ein Formteil angefertigt,mit dem das Ruder durch die Rumpfplanken an den Achterspant angeschlagen wird.

Danzig-Ohra Boot Formte10

Danzig-Ohra Boot Rudera12

Danzig-Ohra Boot Spanta10

Okay,das ist etwas improvisiert und gelobe Besserung  Very Happy .
Classic
Classic
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Thoto mag diesen Beitrag

Nach oben Nach unten

Danzig-Ohra Boot Empty Re: Danzig-Ohra Boot

Beitrag von Classic Fr 11 Feb 2022, 18:01

Mit dem Rudergänger bin ich auch weitergekommen.
Die Figur vorgemalt

Danzig-Ohra Boot Bunter10



und mit Wash behandelt.Die Augen gelingen mir einfach nicht.Die erstmal übermalt.

Danzig-Ohra Boot Wash_k10
Classic
Classic
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Danzig-Ohra Boot Empty Re: Danzig-Ohra Boot

Beitrag von Thoto Fr 11 Feb 2022, 18:27

Ich finde Augen bemalen ist so ziemlich das schwierigste beim Figuren bemalen.
Bei mir werden die auch oft zu groß, zu klein, schielend. Aber irgendwann nach dem ein oder anderen Anlauf passt es dann für meine Ansprüche und gut is.
Thoto
Thoto
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Classic mag diesen Beitrag

Nach oben Nach unten

Danzig-Ohra Boot Empty Re: Danzig-Ohra Boot

Beitrag von Classic Sa 12 Feb 2022, 08:49

Moin Thoto,
vielleicht wird mir das Augen malen gelingen,jetzt aber noch nicht. Very Happy
Die Figuren sind so klein,das nur die Kamera das Malheur sehen kann.
Die Besatzung ist an Bord.

Danzig-Ohra Boot Kriege11

Danzig-Ohra Boot Ruderg11
Classic
Classic
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Thoto mag diesen Beitrag

Nach oben Nach unten

Danzig-Ohra Boot Empty Re: Danzig-Ohra Boot

Beitrag von Thoto Sa 12 Feb 2022, 09:53

Finde ich sehr gelungen die Szene.
Könnte mir vorstellen daß das Hagen von Tronje auf dem Rhein ist, in der Faust noch die blutige Lanze mit der er unseren Siegfried von hinten...
Thoto
Thoto
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Danzig-Ohra Boot Empty Re: Danzig-Ohra Boot

Beitrag von Falco 2014 Sa 12 Feb 2022, 12:57

Augen sind auch wirklich mit das Schwierigste an einer Figur, Thomas. Aber ich denke, mit der Üung kommt auch immer eine Verbesserung. Ich habe mit den Augen auch immer Schwierigkeiten, und meine Figuren sind immerhin 75mm groß, also kein Vergleich zu deinen.
Das wird schon noch. Einen Daumen

LG
Kurt
Falco 2014
Falco 2014
Superkleber
Superkleber


Classic mag diesen Beitrag

Nach oben Nach unten

Danzig-Ohra Boot Empty Re: Danzig-Ohra Boot

Beitrag von Classic Sa 12 Feb 2022, 13:02

Thoto schrieb:Finde ich sehr gelungen die Szene.
Könnte mir vorstellen daß das Hagen von Tronje auf dem Rhein ist, in der Faust noch die blutige Lanze mit der er unseren Siegfried von hinten...

Moin Thoto,
ja der Hagen muss auf die Wacht. Very Happy

Damit endet mein kleiner Bericht.
Das Danziger -Ohra Boot ist nun fertig und sticht von der Lübecker Bucht aus nach Danzig in See.

Danzig-Ohra Boot Danzig10

Classic
Classic
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Glufamichel, ullie46, didibuch und Thoto mögen diesen Beitrag

Nach oben Nach unten

Danzig-Ohra Boot Empty Re: Danzig-Ohra Boot

Beitrag von Classic Sa 12 Feb 2022, 19:42

Die Reise führt von Haithabu,Starigrad,Lubicie,Wollin,Ralswiek nach Danzig.

Danzig-Ohra Boot Slawen10

Drei Fässer Dünnbier reichen für den Törn. Very Happy
Classic
Classic
Schneidmatten-Virtuose
Schneidmatten-Virtuose


didibuch, Peter2018 und Thoto mögen diesen Beitrag

Nach oben Nach unten

Danzig-Ohra Boot Empty Re: Danzig-Ohra Boot

Beitrag von ullie46 Mi 24 Aug 2022, 23:21

Gerade erst gesehen. Gefällt mir ausnehmend gut. Speziell auch hier in Karton.

Gruß Ulrich
ullie46
ullie46
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Danzig-Ohra Boot Empty Re: Danzig-Ohra Boot

Beitrag von Classic Do 25 Aug 2022, 07:48

Moin Ulrich,
ich freue mich,dass Du Interesse an meinem mittelalterlichen Ausflug in die Slawenzeit hattest.
Die Vikings sind durch Netflix in aller Munde, sodass die Slawen leicht in Vergessenheit geraten.

Danzig-Ohra Boot Ohra_310

Danzig-Ohra Boot Ohra_110
Classic
Classic
Schneidmatten-Virtuose
Schneidmatten-Virtuose


John-H., ullie46, didibuch, Falco 2014 und klaus.kl mögen diesen Beitrag

Nach oben Nach unten

Danzig-Ohra Boot Empty Re: Danzig-Ohra Boot

Beitrag von Gesponserte Inhalte


Gesponserte Inhalte


Nach oben Nach unten

Nach oben

- Ähnliche Themen


Befugnisse in diesem Forum
Sie können in diesem Forum nicht antworten
