ITALERI LandRover Fire Truck 1:24

Hallo
Es geht mit dem Bau los.
Erst mal die einzelnen Teile


















Das sind alle Teile dieses Bausatzes

Dann blieb ich mal hier sitzen

Das Fahrgestell habe ich fertig gebaut. Darüber habe ich nur ein paar Bilder gemacht, weil es mir mehr um die Beleuchtung geht. Laut Bauanleitung ist das Innere des Fahrzeuges nur schwarz lackiert, und keine weitere Detaillierung. Dabei werde ich es auch belassen.

Ich habe die Karosserieteile für den Umbau vorbereitet und verschiedene Löcher gebohrt.
Am Heck habe ich die Löcher für Blinker, Rücklichter und Kennzeichenbeleuchtung  gebohrt.



Vorn neben der Motorhaube ein loch für den Suchscheinwerfer



Am Modell sind die Rundumleuchten am Dachträger festgemacht. Da ich aber Drähte verlegen muß, führe ich die Halterungen  der Rundumleuchten durch das Fahrzeugdach.



An der Vorderfront waren alle Duchbrüche schon da.

Jetzt geht der Spaß so richtig los.
Beginnen werde ich mit dem Suchscheinwerfer.
Von der Halterung habe ich nur das oberste Stück verwendet. Das dargestellte Teleskoprohr hat einen Durchmesser von 2mm. Das habe ich durch ein

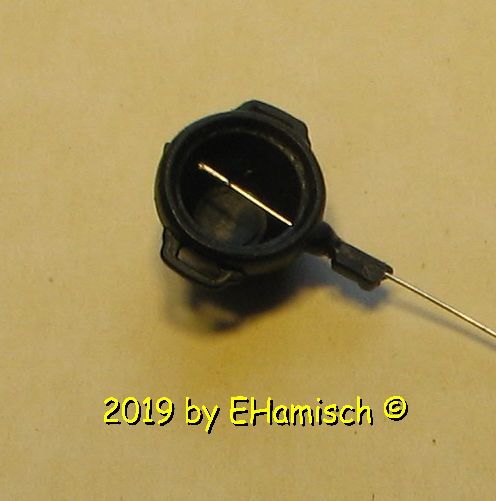

2mm ASA-Rohr ersetzt. Das obere Stück, was das gelenk darstellen soll. habe ich mit einem 0,5mm-Bohrer aufgebohrt. Auf das Rohr habe ich oben Schrumpfsckläuche  und unten ein 4mm Rohrstück aufgeklebt. Es sieht fast so aus, wie das Original.

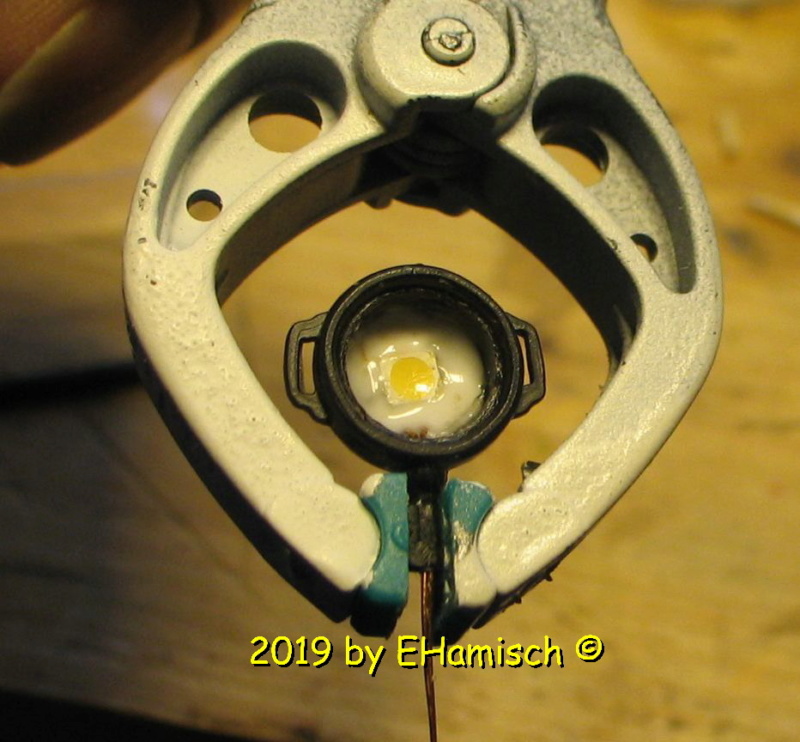

Eine weiße LED habe ich in der Mitte mit Weißleim eigeklebt, dann das Unterteil angeklebt und am Ende den Scheinwerfer schwarz lackiert.
Zu Schluß noch den Reflektor silbern angemalt, und das Schutzglas aufgeleimt.

Fränz schrieb:Dann blieb ich mal hier sitzen

Na da nimm Platz

Die Rundumleuchten haben habe ich komplett neu anfertigen müssen. Nur das Klarsichtoberteil kann ich verwender. Ich habe verschiedene
ASA-Rohr-Durchmesser verklebt, und dann mit der Drechselbank in Form gebracht, und daraus die Leuchten hergestellt.





Das Rohr für die Leuchten ist auch 2mm dick. Ich habe sie abgelängt. Das vordere ist wegen der Dachschräge 7mm länger als das hintere.

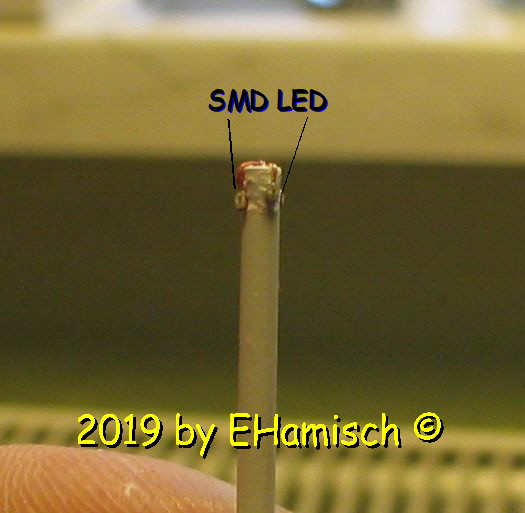

Je Rohr habe ich 4 SMD-LEDs mit Draht eingeklebt. Die Minus-Anschlüsse der LEDs wurden verbunden zu einem Anschlus. Die Plus-Anschlüsse
habe ich, um ein Vertauschen auszuschließen farbig gekennzeichnet. Die Ansteuerung der Rundumleuchten ist im Prinzip ein 4-Kanal Lauflicht.

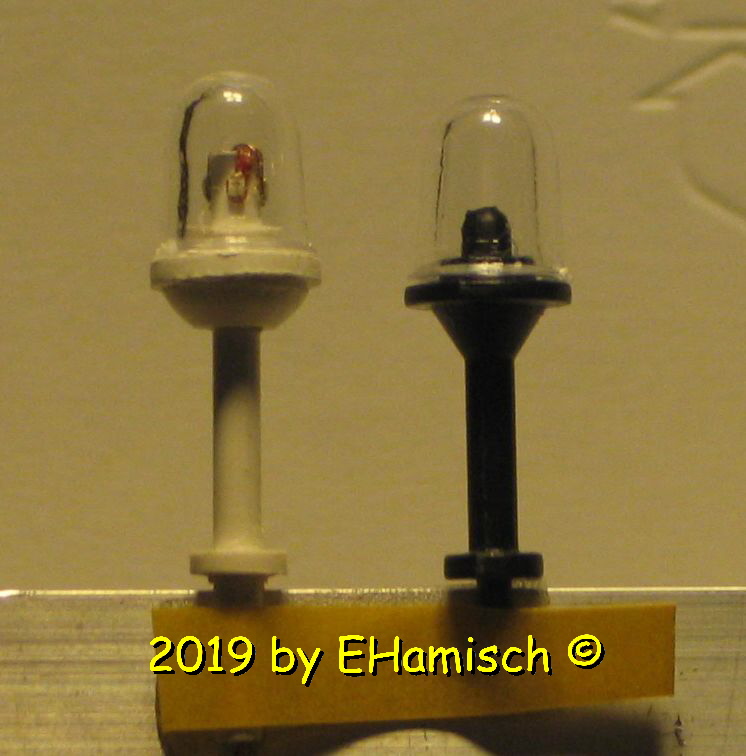

Hier noch mal der Vergleich, originl und neu gebaut



Beide Rundumleuchten fertig lackiert, ohne Abdeckung

Um die Blinker hinten und die Rücklichter einzubauen, mußte ich erst mal überlegen, wie ich sie da hineinbekomme. Es ist kaum Platz. Der Spalt ist etwas breiter als 1mm. Es war unmöglich, dort eine LED einzukleben. Da kam mir der Gedanke, eine 1mm dicke Leiste zu nehmen, die LEDs an die flache Seite zu Kleben und dann die Baugruppe komplett einkleben.
Eine Leiste genommen, in den Schlitz gesteckt und die LEDs angemalt. Danach habe ich sie angeklebt.









Jetzt noch eine Funktionsprobe





Das Ganze habe ich zwei mal gebaut, einmal für links und einmal für rechts. Die Baugruppen werden nach dem Lackieren elngebaut.
Es geht demnächst mit der Beleuchtung vorn weiter.
bis bald

Es ging wieder etwas weiter mit dem Einbau der Beleuchtung. Nach dem ich alle Löcher für die Beleuchtung gebohrt habe, ging es weiter mit der Lackierung. Ich habe Außen erst grundiert, und dann rot lackiert. Innen habe ich wie schon geschrieben wenig gemacht, weil man wenig davon sieht.
Falls sich jemand fragt, wieso ich zum Ablegen des Modells Klopapierrollen benutze. Sie sind besonders weich und damit schone ich den Lack vor Kratzern
Hier habe ich die Anschlußleitungen und den Baustein für die Frontblaulichter eingeklebt





Hier noch ein Bild vom Baustein

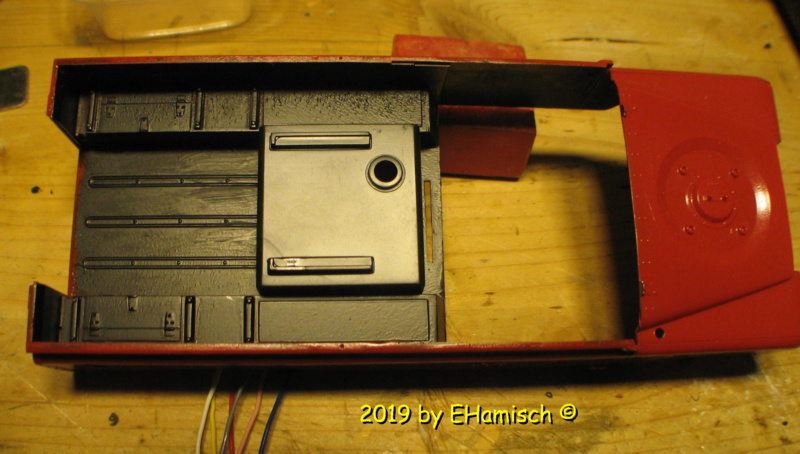

Hier als Test den Löschmitteltank als Probe aufgesetzt, der später alles verdeckt.



Unter der Motorhaube habe ich den Warnblinker-Baustein eingeklebt.

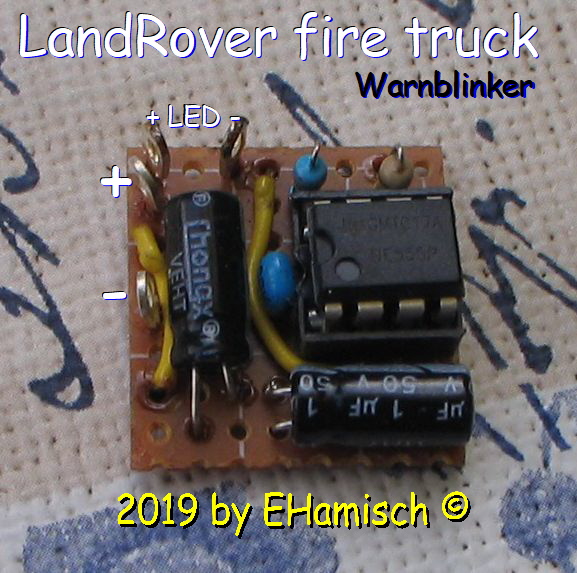

Hier die Platine



Hier von unten



Die Eingangslitzen habe ich mit Steckern versehen und an die Eingangs-Buchse (RJ45) angesteckt. Die Anschlußfolge ist bei
jeden Modell gleich. Hier mal kurz die Reihenfolge

1 = Minuspol
2 = Beleuchtung
3 = Blaulicht
4 = Warnblinker
5 = ab hier je nach Modell hier ich es der Suchscheinerfer
6 =
7 =
8 = Pluspol

Ich habe hier die LEDs an die entsprechenden Stellen eingeklebt.







Dann begann die Verdrahtung mit den Baugruppen und den Vorwiderständen

Hier noch Bilder von der Verdrahtung. Die Cu-Lackdrähte habe ich mit Sek-Kleber fixiert.







Löschmitteltank aufgeklebt



Hier noch mal die verbauten LEDs



Kennzeichenleuchte





Hier noch ein Bild von unten

Hier mal ein kleines Video
