WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell

5 verfasser

Nach unten

WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell Empty WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell

Beitrag von elmarriachi Mo 15 Mai 2017, 09:49

Als Nachfolger des Seilbaggers T172 leitete der Weimar T174 eine neue Ära der Mobilbagger in der ehemaligen DDR ein. Gebaut wurde das Grundmodell ab 1965 im VEB Weimar Werk (VEB = Volgseigener Betrieb). Die Produktion hielt in diversen Modellvarianten weitgehend unverändert an bis nach der Auflösung der DDR. Die Produktion wurde erst 1992 eingestellt, obwohl bereits ab 1979 auch der Nachfolger produziert wurde.

Die Einsatzgebiete umfassten neben dem normalen Bauwesen auch diverse Bereiche der Landwirtschaft, als auch in diversen Industriezweigen und war in der DDR weit verbreitet. Das Grundmodell konnte je nach Verwendungsbereich wahlweise für hydraulische Greifer oder Baggerschaufeln, alternativ aber auch für die Verwendung eines mechanischen Seilzugbetriebs ausgerüstet werden. Am Baggerarm konnten diverse Anbaugeräte wie bspw. mehrteilige Greifer, ein- und zweiteilige Baggerschaufeln montiert werden. Die maximale Geschwindigkeit bei Eigenantrieb betrug 18km/h bei  einer Motorleistung von 25kW. Die Eigenmasse betrug 8,5t.

Im Laufe der Jahre wurden diverse "Modellpflegen" des Weimar T174 vollzogen. Das Modell T174-1 wurde im Hinblick auf die Materialökonomie verbessert um eine effizientere Wartung zu ermöglichen. Der T174-2, der ab 1972 als Weiterentwicklung angeboten wurde, erhielt einen neuen Unterwagen mit hydraulischen Stützen zur Steigerung der Stabilität im Arbeitseinsatz sowie der Tragfähigkeit auf nunmehr 2,5t. Erst die Modelle T174-2A und 2B erhielten weitreichende technische Modernisierungen, wie beispielsweise einen luftgefederten Fahrersitz, Hydraulikölkühler, eine LKW-Anhängerkupplung und einen zusätzlichen Hauptbremszylinder.  Das letzte, gefertigte Modell T174-2B wurde fast ausschließlich in Maisgrün ausgeliefert. Neben dem "Fortschritt"-Schriftzug erhielt dieser erstmals auch den Schriftzug "Weimar".



Der Ungarische Kleinserienhersteller Balaton Modell bietet als absolute Top-Neuheit seit April 2017 einen hervorragenden Mutlimediabausatz des Ostdeutschen Mobilbaggers Weimar T174 an. Der Bausatz besteht aus einer Vielzahl an hoch detaillierter Resinteile an, die weitgehend von Angüssen befreit und in wunderbarer Fertigungsqualität vorliegen. Weiterhin liegen dem Bausatz diverse Fotoätzteile bei, die zur Darstellung der Motorgitter dienen und somit einen Blick auf den sehr gut wiedergegebenen Motor freigeben. Der Motor selbst sollte dann mit einigen zusätzlichen Leitungen und Kabeln ergänzt werden. Der Innenraum des Führerhauses ist ebenso vollständig dargestellt und bietet neben vieler schöner Details noch genügend Raum zur weiteren Gestaltung.

Nicht beiliegend, aber für die korrekte Darstellung zwingend notwendig sind die Hydraulikleitungen, die am Baggerarm noch zu ergänzen sind. Hierzu liegt keine Anleitung bei, allerdings sind im Internet einige sehr hilfreiche Fotos dieses Bereichs zu finden. Für die Fenster liegt noch klares Material bei, sowie Scheinwerfer in klarem, klarem roten und klarem orangen Resin gefertigt.

Insgesamt ein wunderschöner Bausatz im eher seltenen Bereich der Baufahrzeuge.



Große Angüsse oder Luftblasen sucht man vergebens in dem Bausatz. Die Qualität ist hervorragend, so dass auch nach einem Seifenbad aller Teile direkt mit dem Bau begonnen werden kann.

Das Fahrgestell wird ohne große Änderungen montiert, mit Ätzteilen ergänzt und nach Fertigstellung beiseite gelegt. Nur die Räder werden später erst montiert.

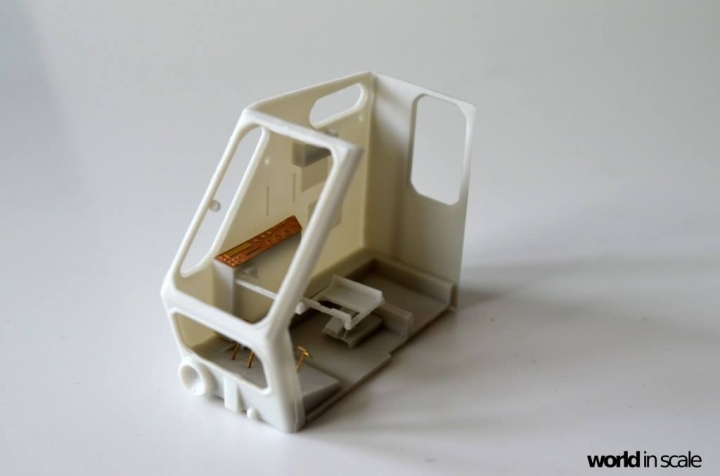

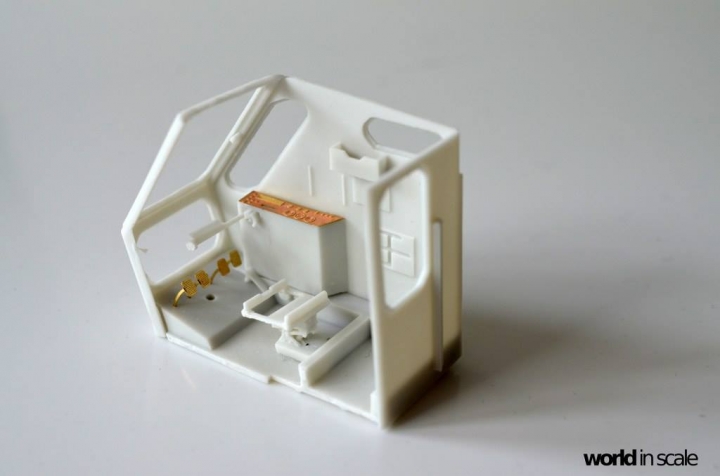

Genauso geht es mit Motorraum (welcher nur schemenhaft erkennbar bleiben dürfte), Führerhaus und mehrteiliger Baggerschaufel weiter.

Der Baggerarm wird ebenfalls vollständig montiert und am Aufbau verklebt. Aus Kupferdraht und Schlauchmaterial werden anhand von Vorbildfotos die Hydraulikleitungen ergänzt und später dann farblich hervorgehoben. Einzig die Schläuche zwischen Baggerschaufel und Arm folgen später.

WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell 127

WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell 227

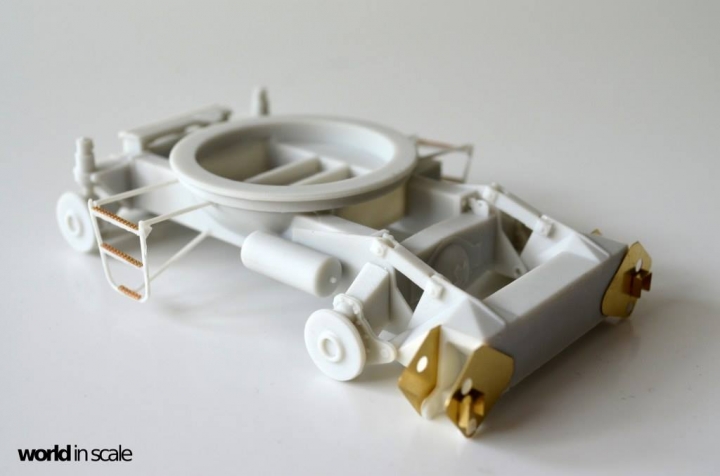

WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell 326

WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell 422

WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell 519

WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell 620

WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell 718

WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell 817

WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell 914

WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell 1016

WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell 1115

WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell 1214

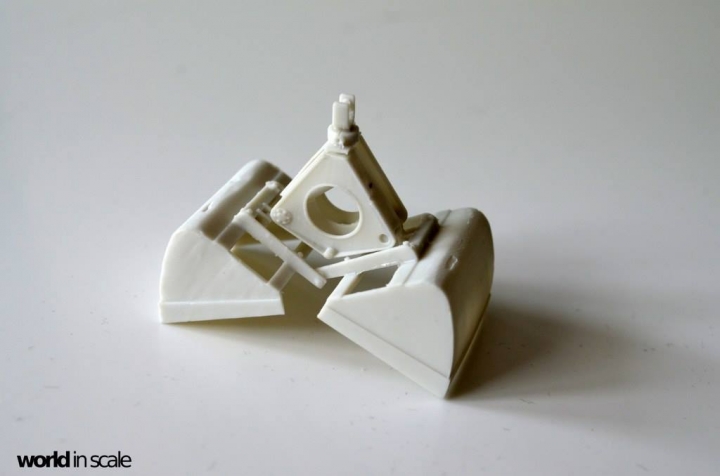

WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell 1313

Es folgt dann eine erste Grundierung aller Bauteile.

LG
MIcha
elmarriachi
elmarriachi
Superkleber
Superkleber


Nach oben Nach unten

WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell Empty Re: WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell

Beitrag von elmarriachi Mo 22 Mai 2017, 10:14

Hallo zusammen,

ich hab die Tage mal mit der Lackierung etwas angefangen ....


Zuerst eine Grundierung in Rostfarbe .... dann Salz drauf ....

WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell 128

WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell 228

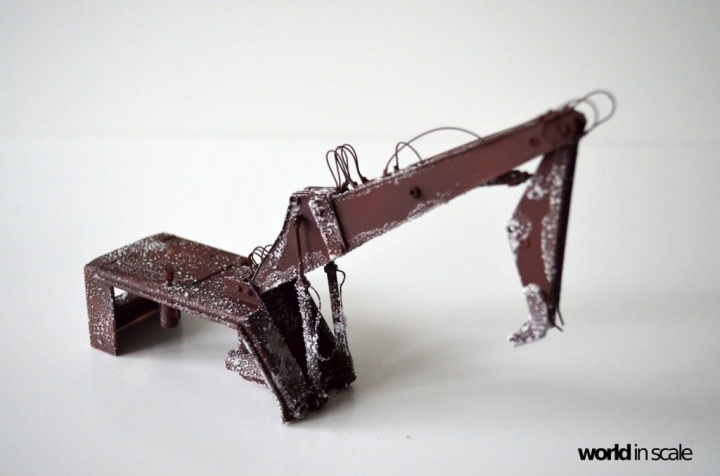

WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell 327

Dann die orangene Grundfarbe drüber ....

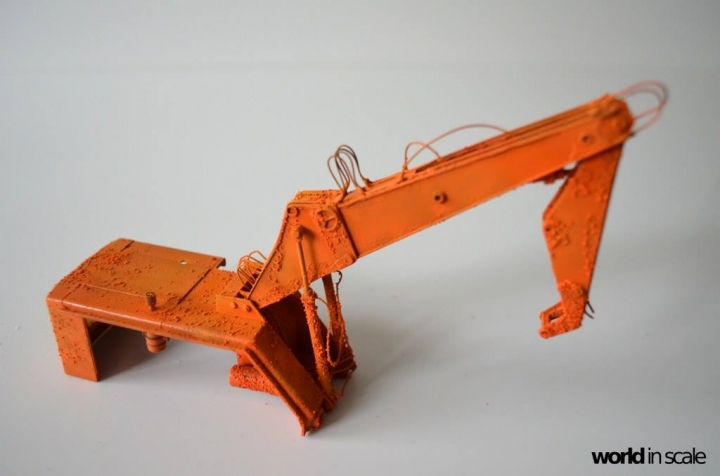

WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell 4n11

... und das Salz wieder runtergerubbelt ...

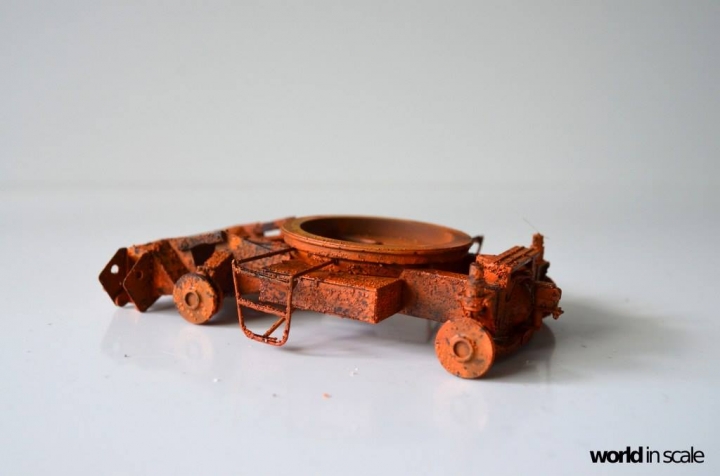

WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell 5n10

WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell 621

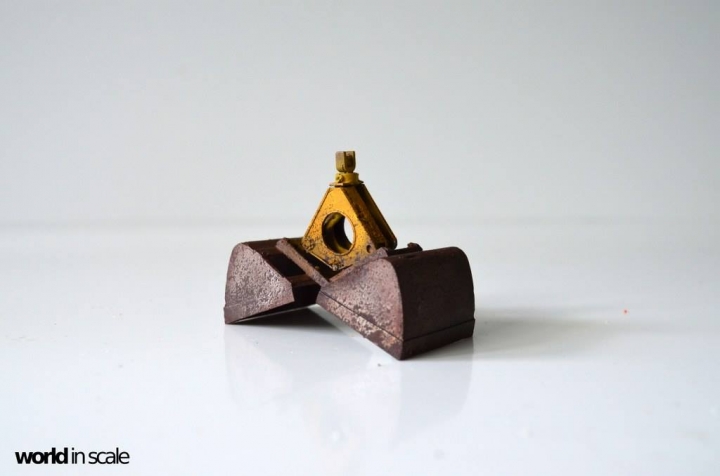

WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell 719

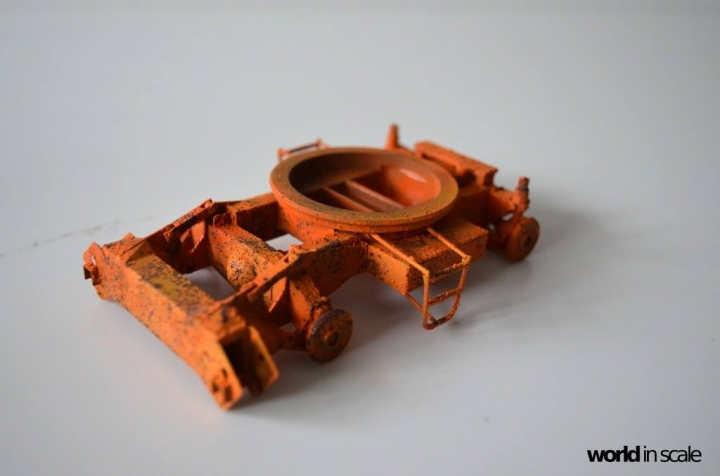

WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell 818

WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell 915

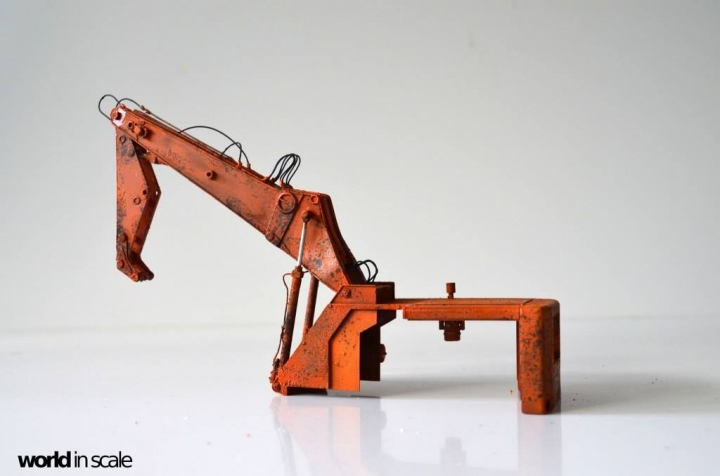

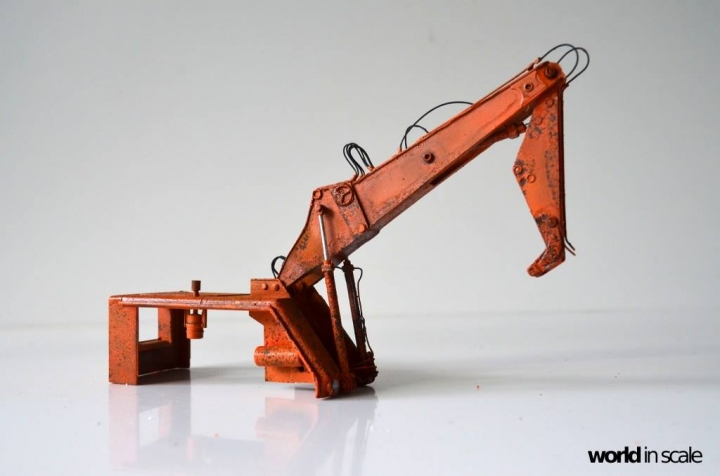

... dann schonmal ein erstes rotbraunes Washing drüber .... und ein paar Details bemalt ...

WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell 10n10

WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell 1116

WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell 1215

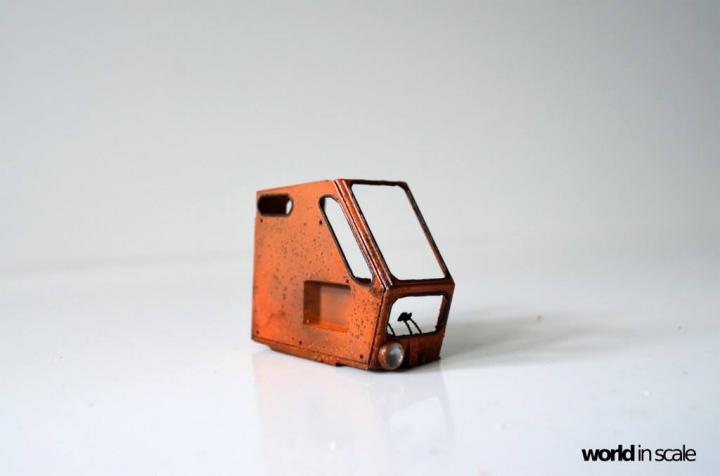

WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell 1314

WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell 1413

... Jetzt folgen weitere Details, auch weitere Teile, dann wird verschmutzt und noch ein paar Kratzer ergänzt Very Happy

LG
Micha
elmarriachi
elmarriachi
Superkleber
Superkleber


Nach oben Nach unten

WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell Empty Re: WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell

Beitrag von Frank Kelle Mo 22 Mai 2017, 11:48

WAHNSINN!! Ich versuche gerade meine Kinnlade gerade zu schliessen - keine Chance.
Der Bauabschnitt sieht wie echter Stahl aus...
Frank Kelle
Frank Kelle
Admin
Admin


Nach oben Nach unten

WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell Empty Re: WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell

Beitrag von Blaasi (†) Mo 22 Mai 2017, 17:13

Winker Hello

Es geht mir wie Frank - ich kann nur staunen Cool Cool Cool
Blaasi (†)
Blaasi (†)
Verstorbenes Mitglied


Nach oben Nach unten

WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell Empty Re: WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell

Beitrag von doc_raven1000 Mo 22 Mai 2017, 21:20

Ein interessantes Modell und wie du das lackiert hast, einfach nur Wahnsinn Wie geil
doc_raven1000
doc_raven1000
Modellbaumeister
Modellbaumeister


Nach oben Nach unten

WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell Empty Re: WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell

Beitrag von elmarriachi Mi 31 Mai 2017, 12:06

Danke Euch Very Happy
elmarriachi
elmarriachi
Superkleber
Superkleber


Nach oben Nach unten

WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell Empty Re: WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell

Beitrag von elmarriachi Mi 31 Mai 2017, 12:06

Hallo zusammen,

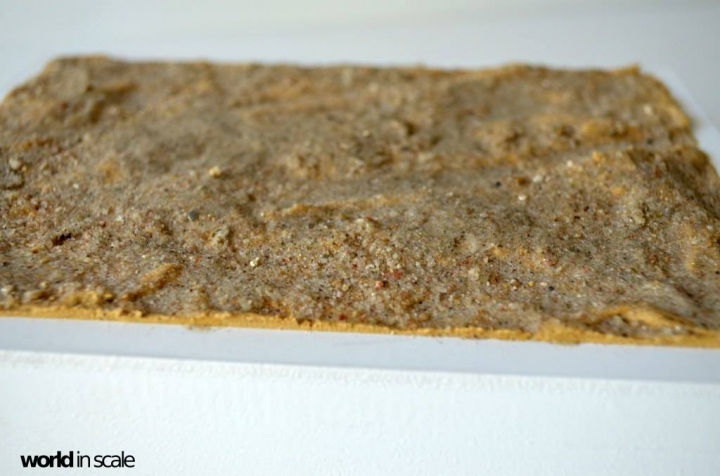

der fertige Weimar-Bagger soll seinen Platz auf einer kleinen Base mit Wiese erhalten. Die Basis hierfür entsteht aus Holzspachtel und Sand, welches dann lackiert und mit Gras begrünt werden wird ...

WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell 129

WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell 229

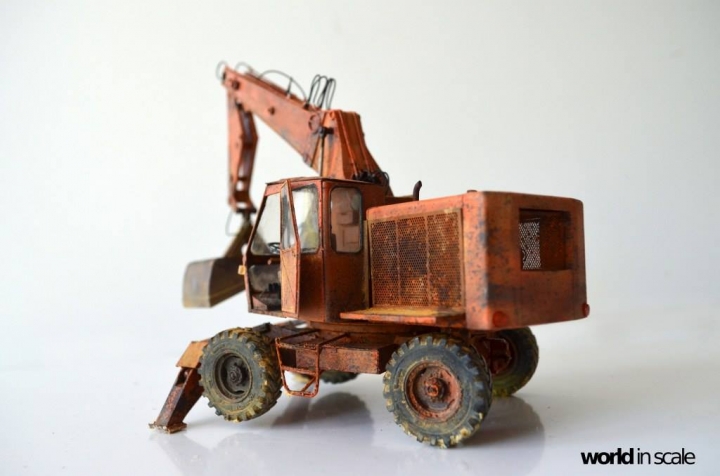

Der Bagger selbst wird dann mit Ölfarben, Liquid Pigments von Lifecolor, und diversen Pigmenten gealtert und verschmutzt, erhält ausgelaufenes Öl mit Tamiya Smoke ...

WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell 3n10

WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell 423

WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell 520

WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell 622

Ich hoffe, er gefällt Euch soweit ...

LG
Micha
elmarriachi
elmarriachi
Superkleber
Superkleber


Nach oben Nach unten

WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell Empty Re: WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell

Beitrag von Frank Kelle Mi 31 Mai 2017, 17:04

Der Bagger gefällt mir SO gut, ich trau mich nix zu sagen.. versuch es trotzdem..

Das wirklich EINZIGE was mir auffällt: die Verschmutzung des linken Vorderreifen /ein bischen auch beim rechten) - das sieht auf dem Foto "nur" nach Farbe aus. Da eine Materialablagerung im Profil oder auf der Felge würde realistischer "rüberkommen". Aber - da ich das selber NIE hinbekommen würde, sage ich besser nix..
Frank Kelle
Frank Kelle
Admin
Admin


Nach oben Nach unten

WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell Empty Re: WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell

Beitrag von elmarriachi Do 08 Jun 2017, 15:56

Hi Frank,
no worry about Very Happy Das ist noch nicht fertig auf den Bildern - mittlerweile aber schon, auch eine kleine Base dazu ...
Bilder folgen, dauert aber noch etwas .... Very Happy Very Happy Very Happy
LG
Micha
elmarriachi
elmarriachi
Superkleber
Superkleber


Nach oben Nach unten

WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell Empty Re: WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell

Beitrag von didibuch Sa 10 Jun 2017, 12:39

Hi Micha,

fantastisch vergammelt, der Bagger.
Da bin ich auf das fertige Diorama gespannt.

Viele Grüße
Dieter
didibuch
didibuch
Detailliebhaber
Detailliebhaber


Nach oben Nach unten

WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell Empty Re: WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell

Beitrag von elmarriachi Mi 14 Jun 2017, 09:42

Danke Dir! Very Happy

Bilder folgen vom fertigen Modell, aber das kann noch etwas dauern - die kommen dieses Mal ausnahmsweise zuerst woanders Very Happy Very Happy Very Happy

LG
Micha
elmarriachi
elmarriachi
Superkleber
Superkleber


Nach oben Nach unten

WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell Empty Re: WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell

Beitrag von elmarriachi Do 06 Jul 2017, 10:51

Hallo zusammen,

eine kleine Vorschau auf den fertigen Weimar-Bagger ...

WEIMAR T174-2 "Fortschritt" - 1/35 by Balaton Modell 130

An anderer Stelle gibt es bald mehr davon ... und dann auch hier Very Happy

LG
Micha
elmarriachi
elmarriachi
Superkleber
Superkleber
