Beitrag von didl Mi 21 Sep 2016, 20:52

An diesem Dio Arbeite ich schon einige Zeit nebenbei.
Das fertige Modell kommt in der TH-Deggendorf
Code:
https://de.wikipedia.org/wiki/Technische_Hochschule_Deggendorf
in eine Vitrine.
Es wird für Erklärungen über die Funktion und den Zweck des Observatoriums verwendet.
Das Modell baut ein Mitarbeiter der Hochschule mit mir. Er baut die Elektronik für den großen Laser der mit einem Lichtstab imitiert wird.
Dieser Laser reicht im Original bis zum Mond und zu Satelliten die vermessen werden.

Die Seite hier
Code:
http://www.fs.wettzell.de/
beinhaltet alle Informationen über das Observatorium.

Das Problem für mich waren die beiden Radioteleskope, die im Original einen Ø von ca. 22m haben.
Ist schon gigantisch wenn die in Bewegung sind und man darunter steht.
Bei mir ist der Ø12 cm.

Geodätisches Observatorium Wettzell, 1:87 Img_0014

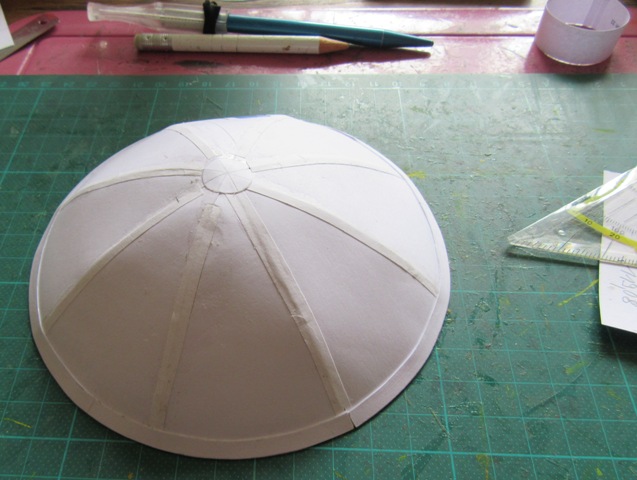

Ich habe diese Antenne aus Papier, 160gr. gemacht.

Geodätisches Observatorium Wettzell, 1:87 Img_0010
Das Schnittmuster ist nach ein paar Versuchen klar und dann wird geklebt.

Geodätisches Observatorium Wettzell, 1:87 Img_0011
Die Gitterartigen Verstrebungen habe ich im CAD gezeichnet und mir von einem Freund aus 0,5mm Bristol- Karton Lasern lassen.
Dabei hab ich gleich meine alten Visitenkarten "verbraucht". Visitenkarten sind ideal für solche Teile.

Geodätisches Observatorium Wettzell, 1:87 Img_0013
Die Antennen sind zwar nicht genau wie das Original (wäre sowieso zu kompliziert), aber es sieht interessant aus.
Es muss nicht funktionieren, sondern nur so aussehen als ob es funktioniert.

Geodätisches Observatorium Wettzell, 1:87 Img_0012
Den Rand der Schüssel habe ich noch mit 160er Papier verstärkt. Das hält dann gut die Form der Schüssel.

Geodätisches Observatorium Wettzell, 1:87 Img_0017
Die Gitterstreben habe ich noch mit Papierleisten verbunden, damit das wirkt.
Im Hintergrund das Haus in das der große Laser kommt.

Geodätisches Observatorium Wettzell, 1:87 Img_0015

Geodätisches Observatorium Wettzell, 1:87 Img_0016
Den Sockel für die Teleskope habe ich aus Holz geschliffen.

Geodätisches Observatorium Wettzell, 1:87 Dsc00210
Geht mit meiner Proxon- Schleifmaschine super  Very Happy

Geodätisches Observatorium Wettzell, 1:87 Img_0110
Die "Empfänger" (ich nenn die so weil ich nicht weiß wie die genau heißen) wollte ich zuerst aus dem Gedächtnis als Dreibein bauen.

Geodätisches Observatorium Wettzell, 1:87 Img_0112
Geht natürlich auch, aber .................

Geodätisches Observatorium Wettzell, 1:87 Img_0111
..................... sieht nicht so toll aus.
Nachdem ich mich zum anschauen der Website bequemte, konnte ich das so nicht gehen lassen.

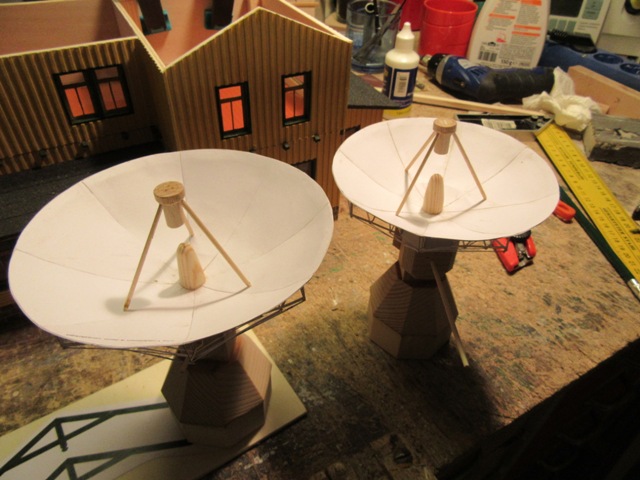

Geodätisches Observatorium Wettzell, 1:87 Img_0113
Hab dann aus Kunststoff ein vierbein gebaut. Sieht wesentlich besser und originalgetreuer aus.
didl
didl
Alleskleber
Alleskleber


Nach oben Nach unten

Geodätisches Observatorium Wettzell, 1:87 Empty Re: Geodätisches Observatorium Wettzell, 1:87

Beitrag von didibuch Do 22 Sep 2016, 20:44

Hallo Dieter,

die Antennen sehen klasse aus, ich schaue dir gerne weiter bei diesem Projekt zu.

Viele Grüße
Dieter
didibuch
didibuch
Detailliebhaber
Detailliebhaber


Nach oben Nach unten

Geodätisches Observatorium Wettzell, 1:87 Empty Re: Geodätisches Observatorium Wettzell, 1:87

Beitrag von Figurbetont Do 22 Sep 2016, 20:47

Huhu Dieter,

sehr schön werden die Antennen...
und ehrenvolle Aufgabe für die zu arbeiten.

freu mich für dich, mein Lieber.
ich guck weiter zu wie die fertig aussehen !!!

liebe Grüße
an Euch
vom Ossi Very Happy
Figurbetont
Figurbetont
Allesleser
Allesleser


Nach oben Nach unten

Geodätisches Observatorium Wettzell, 1:87 Empty Re: Geodätisches Observatorium Wettzell, 1:87

Beitrag von Babbedeckel-Tommy Fr 23 Sep 2016, 13:45

Hallo Dieter,

solange die Nachbarn nicht denken, du plantest einen Lauschangriff Pfeffer
Babbedeckel-Tommy
Babbedeckel-Tommy
Klebt besser als Sekundenkleber
Klebt besser als Sekundenkleber


Nach oben Nach unten

Geodätisches Observatorium Wettzell, 1:87 Empty Re: Geodätisches Observatorium Wettzell, 1:87

Beitrag von didl Fr 09 Dez 2016, 21:10

Geodätisches Observatorium Wettzell, 1:87 Img_0310
Für das Gebäude mit dem Laser habe ich als Kuppel eine Kappe von einem Deo genommen.
(das einzige was man an einem Deo verwenden kann Very Happy - ich benutze Seife)

Geodätisches Observatorium Wettzell, 1:87 Img_0311

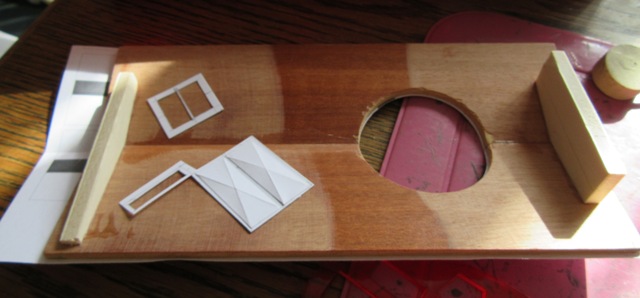

Die Öffnung für den Laser und die Abdeckung für die Rollos zum Verschließen bestehen aus Pappe und Polystyrol.
Der Laser im Original hat eine Reichweite bis zum Mond. Dieser und die Kommunikations- Satelliten werden damit auf Ihre Position im All vermessen.

Geodätisches Observatorium Wettzell, 1:87 Img_0312
Das Betriebsgebäude dafür ist Eigenbau.

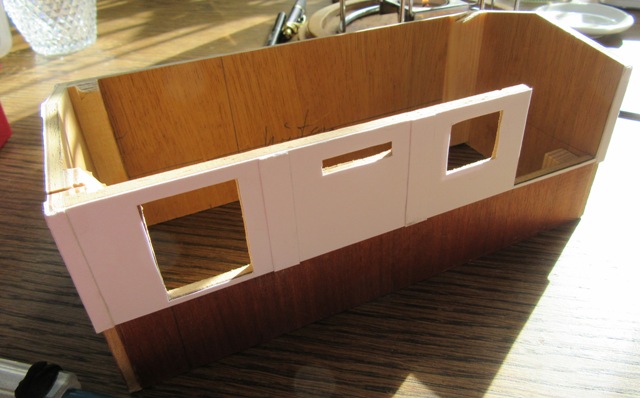

Geodätisches Observatorium Wettzell, 1:87 Img_0314

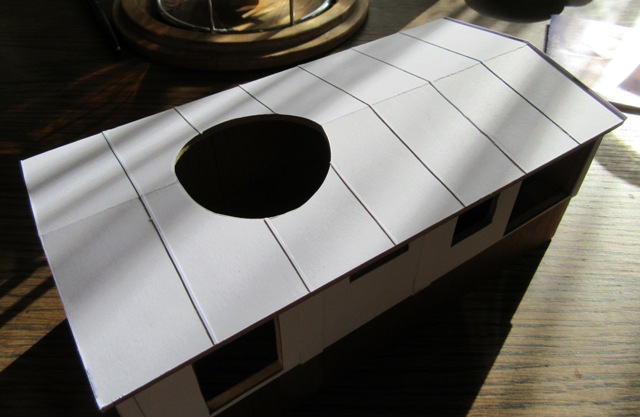

Geodätisches Observatorium Wettzell, 1:87 Img_0315

Geodätisches Observatorium Wettzell, 1:87 Img_0313
Der Holzsockel wird im PU versenkt.

Geodätisches Observatorium Wettzell, 1:87 Img_0410

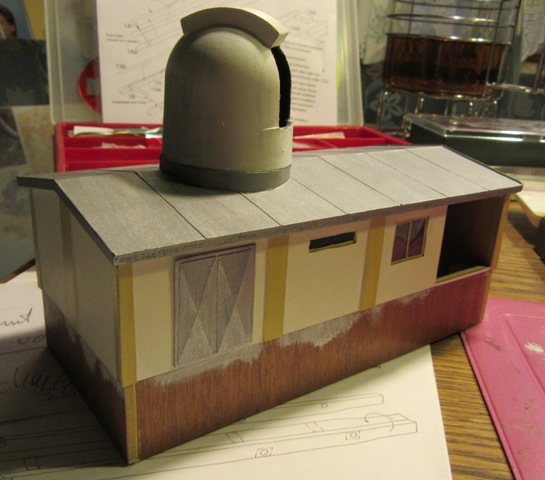

Das fertige Gebäude.

Geodätisches Observatorium Wettzell, 1:87 Img_0743
Die Grundplatte mit dem Hügel für den Ringlaser. Damit wird die Erddrehung/ -bewegung gemessen.

Geodätisches Observatorium Wettzell, 1:87 Img_0816
Der Eingang zu dem Ringlaser ist mit einer Tür verschlossen die wie ein Tunnel schräg nach unten führt.
Das ganze liegt unter der Erde, damit immer eine gleichbleibende Temperatur gewährleistet ist.
Mir hat man das ganze erklärt, aber ich konnte ich mir nicht mal die Hälfte merken,
weil ich mit dieser speziellen Thematik noch nie was zu tun hatte.

Geodätisches Observatorium Wettzell, 1:87 Img_0817
Das gleiche von hinten.

Geodätisches Observatorium Wettzell, 1:87 Img_0815
Nebenbei habe ich noch aus Polystyrol die Türen für die Radioteleskope gebaut.

Geodätisches Observatorium Wettzell, 1:87 Img_0941
Das ganze sieht jetzt so aus. Beleuchtung im Betriebsgebäude und der Straße mit 3 Laternen.


Zuletzt von didl am Fr 09 Dez 2016, 21:24 bearbeitet; insgesamt 1-mal bearbeitet
didl
didl
Alleskleber
Alleskleber


Nach oben Nach unten

Geodätisches Observatorium Wettzell, 1:87 Empty Re: Geodätisches Observatorium Wettzell, 1:87

Beitrag von didl Fr 09 Dez 2016, 21:23

Ossi und Tommy,
danke für Euer Interesse. Macht schon Spaß Ossi, denn das Modell wird richtig gebraucht.
Tommy, hab ja alles im geheimen gebaut Very Happy

Jetzt noch ein paar Fotos bei Nacht.
Ach ja, die Bäume sind nicht nur zur Zierde, sondern haben auch einen Zweck.
Im Original werden die Radioteleskope auf den Wald gerichtet und auf Null geeicht. Ist schon ein komisches Gefühl wenn man darunter steht und sich so eine 22m Schüssel runtersenkt. Der Wald hat halt nicht nur ein beruhigendes Rauschen für Naturliebhaber Very Happy

Geodätisches Observatorium Wettzell, 1:87 Img_0942

Geodätisches Observatorium Wettzell, 1:87 Img_0945
Der Bediener ist schon wieder angeklebt (liegt links hinten)

Geodätisches Observatorium Wettzell, 1:87 Img_0944

Geodätisches Observatorium Wettzell, 1:87 Img_0943

So, war ein relativ kurzer Bericht der Euch vielleicht auch interessiert hat.
