Säuretopfwagen, M1:16
von klaus.kl Mi 14 Jun 2023 - 20:31
Hallo zusammen,
heute möchte ich euch mein neues Projekt vorstellen.
Säuretopfwagen mit 12 Töpfen auf Basis vom Kartonmodellbausatz des DraccusModels M1:25 und Zeichnung Säuretopfwagen 2-achsig Zander-Heba sowie diveresen Fotos aus dem Netz.

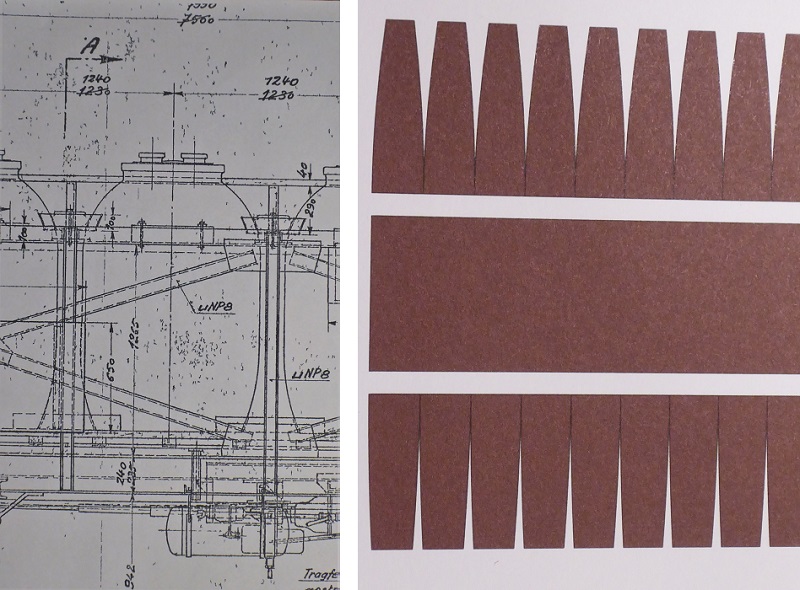

Nach eingehender Recherche und Vergleichen mit den Zeichnungen kann ich den Kartonmodellbausatz was die Detailierung und Konstruktion angeht nur empfehlen.
Für mich als Herausforderung gibt`s eigendlich nur die Töpfe zu beachten. Die sollten auf jeden Fall aus Papier/Karton sein. Alles andere wäre mir vom Gewicht her zu schwer. Das Fahrgestell dürfte mir eigendlich keine grossen Hürden auf den Bastelweg legen.
Nach gefühlten mindestens 5 Versuchen mit der Bauart nach dem Kartonmodellbausatz wollte ich das Projekt schon ad acta legen.
Alternativ bot sich an, die Töpfe maximal aus Balsaholz drehen zu lassen. 3D Druck jetzt mal aus vor gelassen.
Schlussendlich bin ich dann doch noch zum Ziel gekommen, wie ich die Töpfe halbwegs vernüftig in Karton erstellen kann.

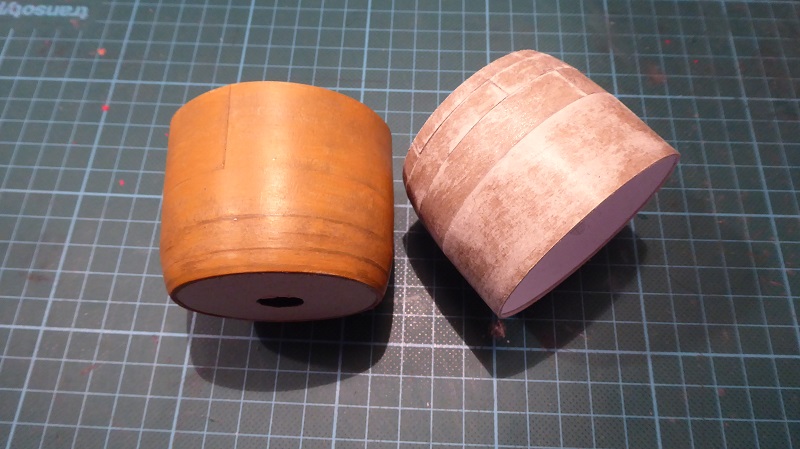

Hier das erste vernüftige Muster vom unteren Teil des Topfes. Die obere Hälfte wird dann einfach Stumpf aufgeklebt.
Sodele, das war`s erst mal. Vieleicht bekomme ich noch heute Abend ein paar detailierte Bilder zusammen.
Gruß Klaus
heute möchte ich euch mein neues Projekt vorstellen.
Säuretopfwagen mit 12 Töpfen auf Basis vom Kartonmodellbausatz des DraccusModels M1:25 und Zeichnung Säuretopfwagen 2-achsig Zander-Heba sowie diveresen Fotos aus dem Netz.
Nach eingehender Recherche und Vergleichen mit den Zeichnungen kann ich den Kartonmodellbausatz was die Detailierung und Konstruktion angeht nur empfehlen.
Für mich als Herausforderung gibt`s eigendlich nur die Töpfe zu beachten. Die sollten auf jeden Fall aus Papier/Karton sein. Alles andere wäre mir vom Gewicht her zu schwer. Das Fahrgestell dürfte mir eigendlich keine grossen Hürden auf den Bastelweg legen.
Nach gefühlten mindestens 5 Versuchen mit der Bauart nach dem Kartonmodellbausatz wollte ich das Projekt schon ad acta legen.
Alternativ bot sich an, die Töpfe maximal aus Balsaholz drehen zu lassen. 3D Druck jetzt mal aus vor gelassen.
Schlussendlich bin ich dann doch noch zum Ziel gekommen, wie ich die Töpfe halbwegs vernüftig in Karton erstellen kann.
Hier das erste vernüftige Muster vom unteren Teil des Topfes. Die obere Hälfte wird dann einfach Stumpf aufgeklebt.
Sodele, das war`s erst mal. Vieleicht bekomme ich noch heute Abend ein paar detailierte Bilder zusammen.
Gruß Klaus
klaus.kl- Schneidmatten-Virtuose
OldieAndi, didl, maxhelene, Regelspur, Glufamichel, didibuch, maxl und mögen diesen Beitrag
Re: Säuretopfwagen, M1:16
von Heimo Mi 14 Jun 2023 - 20:57
Hallo Klaus,
da setze ich mich mal dazu. Bin zwar kein Kartonbauer, aber es ist immer wieder faszinierend für mich, wie diese Kunstwerke entstehen.
Bin gespannt....
da setze ich mich mal dazu. Bin zwar kein Kartonbauer, aber es ist immer wieder faszinierend für mich, wie diese Kunstwerke entstehen.
Bin gespannt....
Heimo- Schneidmatten-Virtuose
Re: Säuretopfwagen, M1:16
von maxl Mi 14 Jun 2023 - 21:31
Gleich ein großes Kompliment, dass du den Behältern eine eigene Herstellungstechnik gönnst, Klaus!
Diese Klippe wirst du elegant umschiffen! In 1:16 sind Kartonstreifen zur Darstellung einer (halb)kugeligen Form bei dem von dir erreichten Standard nicht mehr befriedigend...
Viel Erfolg beim Bau des Säuretopfwagens! Ich bin dabei!
Beste Grüße
Michael
Diese Klippe wirst du elegant umschiffen! In 1:16 sind Kartonstreifen zur Darstellung einer (halb)kugeligen Form bei dem von dir erreichten Standard nicht mehr befriedigend...
Viel Erfolg beim Bau des Säuretopfwagens! Ich bin dabei!
Beste Grüße
Michael
maxl- Forenurgestein
Re: Säuretopfwagen, M1:16
von gronauer Do 15 Jun 2023 - 9:10
Hallo Klaus!
Da man ja bekanntlich nie zu viel Information haben kann, spendiere ich Dir hier 3 Bilder des Säuretopfwagen aus Haaksbergen/Nl.
Dieserr Wagen stand leider in der Halle. Die Platzverhältnisse und Beleuchtung waren nicht so toll, aber wegschmeißen kann man die (aufgehellten) Bilder ja immer noch.
Viel Erfolg mit dem doch sehr ungewöhnlichen Objekt.
Gruß
Manfred
Da man ja bekanntlich nie zu viel Information haben kann, spendiere ich Dir hier 3 Bilder des Säuretopfwagen aus Haaksbergen/Nl.
Dieserr Wagen stand leider in der Halle. Die Platzverhältnisse und Beleuchtung waren nicht so toll, aber wegschmeißen kann man die (aufgehellten) Bilder ja immer noch.
Viel Erfolg mit dem doch sehr ungewöhnlichen Objekt.
Gruß
Manfred
gronauer- Superkleber
OldieAndi, Regelspur, didibuch und Fraenkyzuma mögen diesen Beitrag
Re: Säuretopfwagen, M1:16
von Fraenkyzuma Do 15 Jun 2023 - 9:32
Hallo Klaus,
Als Gelegenheitskartonmodellbauer setz ich mich auch schnell dazu und freu mich auf ein interessantes Projekt aus Deinen Händen.
Wünsch viel Spaß und viel Erfolg !
Beste Grüße von Frank
Als Gelegenheitskartonmodellbauer setz ich mich auch schnell dazu und freu mich auf ein interessantes Projekt aus Deinen Händen.
Wünsch viel Spaß und viel Erfolg !
Beste Grüße von Frank
Fraenkyzuma- Schneidmatten-Virtuose
Re: Säuretopfwagen, M1:16
von Helmut_Z Do 15 Jun 2023 - 10:28
Hi Klaus
Interessanter Wagen, zugeschaut wird immer bei dir
Freue mich auf den Bericht
Interessanter Wagen, zugeschaut wird immer bei dir
Freue mich auf den Bericht
Helmut_Z- Modellbau-Experte
Re: Säuretopfwagen, M1:16
von klaus.kl Do 15 Jun 2023 - 17:31
Hallo Zusammen,
Hallo Manfred, danke für die Bilder ... kann man nie genug haben. Wobei im Netz Originalbilder dann doch echt rar sind. Ist natürlich auch ein totaler Exot bei der Länder-,Reichs- und Bundesbahn gewesen. Die Farbgebung wäre auch interessant, nicht immer das Einheitsbraun ...
Allen anderen Danke für die Likes und aufmunternden Worte zum Projektstart.
Hier nun ein kleiner Bildbericht zu meiner Säuretopfherstellung:

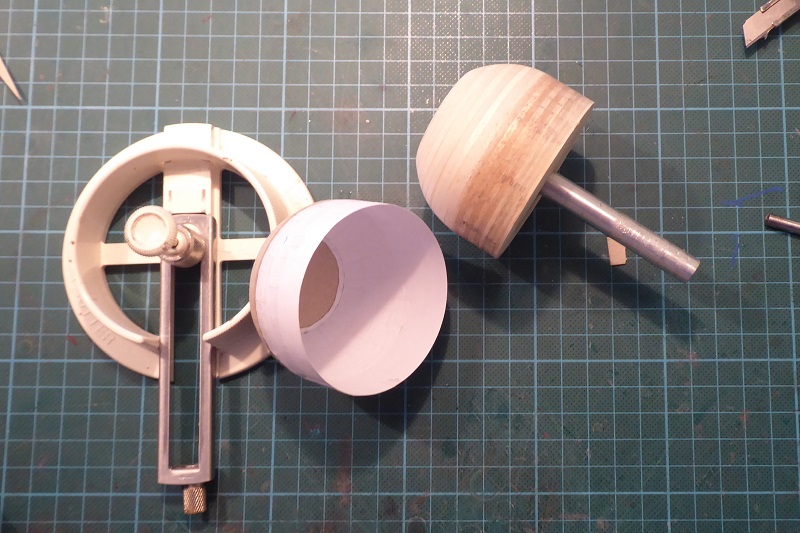

als erstes zwei Lagen Papier über den Balsakern geklebt. Die eingeschnittenen Streifen an den Rändern übereinandergeklebt

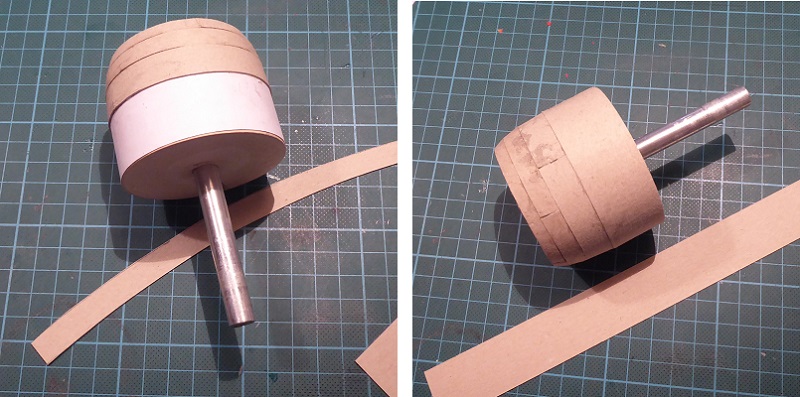

danach in Lampenschirmmanier Streifen aus Graupappe 0,5 mm stramm um den Kern geklebt.
Und noch ein Dritter und als Abschluß einen geraden Streifen für den Zylindrischen Teil
wie bei den Rädern ab in die Bohrmaschine und einmal mit Schleifpapier grob drüber. Danach alles mit "Schnellschleifgrundierung" eingepinselt, trockenen gelassen und dann nochmal mit Schleifpapier geglättet.

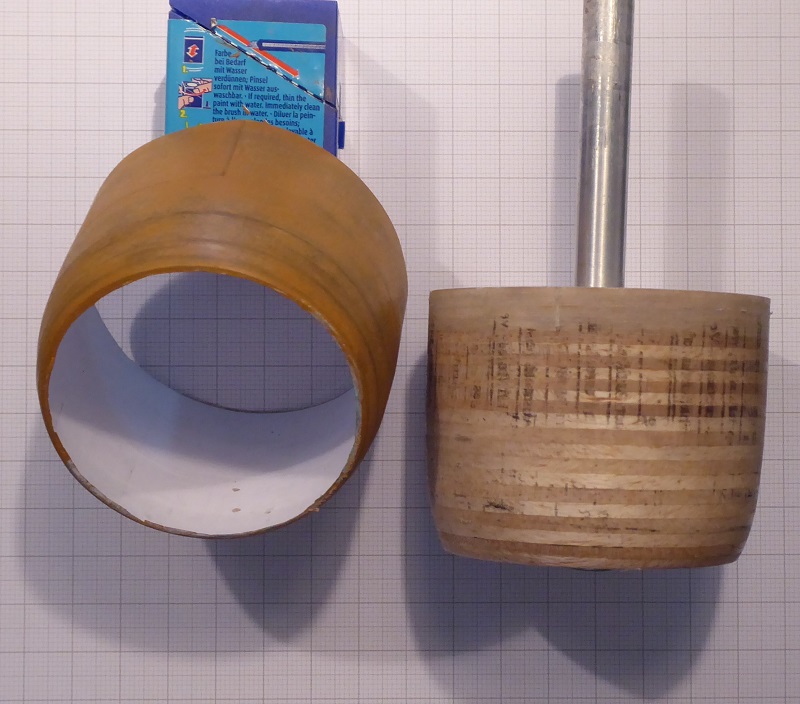

Zwischendurch immer mal wieder die Papier/Kartonhaut vom Kern abziehen. Klebstoff geht durch alle Ritzen. Hatte bei den ersten Versuchen auch mal das Skalpel nehmen müssen. Zum Abschluß alles mal in "Keramikbraun" getrichen. Kommt gut raus und man sieht kaum noch die Kartonstöße.
Das werde ich jetzt 12 mal für den unteren Teil machen. Parallel geht leider nciht gut, habe nur einen Kern.
Bis dann und allen Spaß beim basteln und werkeln.
gruß Klaus
Hallo Manfred, danke für die Bilder ... kann man nie genug haben. Wobei im Netz Originalbilder dann doch echt rar sind. Ist natürlich auch ein totaler Exot bei der Länder-,Reichs- und Bundesbahn gewesen. Die Farbgebung wäre auch interessant, nicht immer das Einheitsbraun ...
Allen anderen Danke für die Likes und aufmunternden Worte zum Projektstart.
Hier nun ein kleiner Bildbericht zu meiner Säuretopfherstellung:
als erstes zwei Lagen Papier über den Balsakern geklebt. Die eingeschnittenen Streifen an den Rändern übereinandergeklebt
danach in Lampenschirmmanier Streifen aus Graupappe 0,5 mm stramm um den Kern geklebt.
Und noch ein Dritter und als Abschluß einen geraden Streifen für den Zylindrischen Teil
wie bei den Rädern ab in die Bohrmaschine und einmal mit Schleifpapier grob drüber. Danach alles mit "Schnellschleifgrundierung" eingepinselt, trockenen gelassen und dann nochmal mit Schleifpapier geglättet.
Zwischendurch immer mal wieder die Papier/Kartonhaut vom Kern abziehen. Klebstoff geht durch alle Ritzen. Hatte bei den ersten Versuchen auch mal das Skalpel nehmen müssen. Zum Abschluß alles mal in "Keramikbraun" getrichen. Kommt gut raus und man sieht kaum noch die Kartonstöße.
Das werde ich jetzt 12 mal für den unteren Teil machen. Parallel geht leider nciht gut, habe nur einen Kern.
Bis dann und allen Spaß beim basteln und werkeln.
gruß Klaus
klaus.kl- Schneidmatten-Virtuose
OldieAndi, didl, maxhelene, Regelspur, Glufamichel, didibuch, maxl und mögen diesen Beitrag
Re: Säuretopfwagen, M1:16
von didibuch Do 15 Jun 2023 - 19:42
Hallo Klaus,
da werde ich mich auch noch in die Reihe der Zuschauer quetschen
Von Draccus habe ich den geschlossenen Güterwagen hier liegen...wenn ich mal viel Platz und Zeit habe, wird der gebaut.
Viele Grüße
Dieter
da werde ich mich auch noch in die Reihe der Zuschauer quetschen
Von Draccus habe ich den geschlossenen Güterwagen hier liegen...wenn ich mal viel Platz und Zeit habe, wird der gebaut.
Viele Grüße
Dieter
didibuch- Superkleber
Re: Säuretopfwagen, M1:16
von klaus.kl Fr 23 Jun 2023 - 17:46
Hallo zusammen,
zuerst allen Likern, Zuschauer und Freunde des Kartonmodellbau`s vielen Dank für eure Anteilnahme
Nach einer Woche der Fleißarbeit (fiel bei der Außentemperatur wirklich nicht schwer) geht`s mit dem Oberteil weiter.
Der gleiche Kern wurde neu angeschliffen und die gleiche Technik wie bei den Unterteilen angewendet.

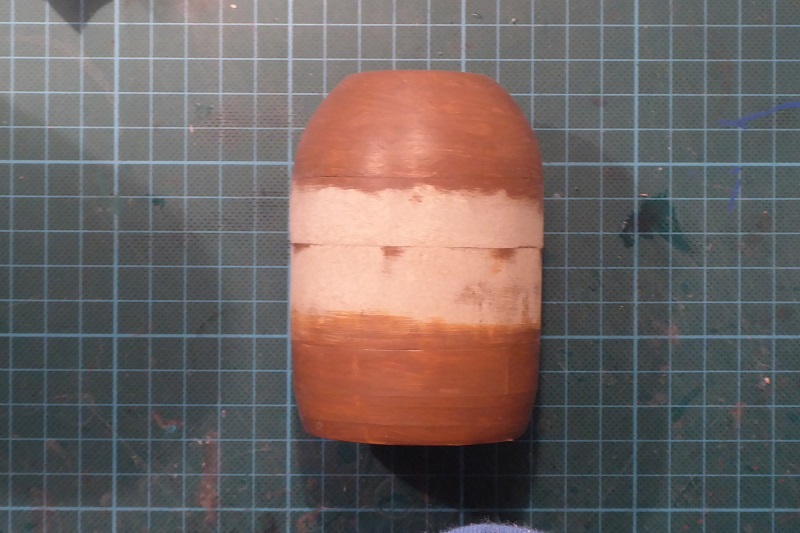

Beide Muster lackiert, verleimt und den Übergang glattgeschliffen.
So würde der Topf nach der zweiten Lackierung aussehen.
Ich denke ganz gut gelungen. Wenn dann später vor dem Einbau noch eine dezente Alterung kommt werden die Töpfe ganz passabel ausshen.
Nächste Woche geht`s dann weiter.
Allen ein schönes Wochenende
Gruß Klaus
Gruß Klaus
zuerst allen Likern, Zuschauer und Freunde des Kartonmodellbau`s vielen Dank für eure Anteilnahme
Nach einer Woche der Fleißarbeit (fiel bei der Außentemperatur wirklich nicht schwer) geht`s mit dem Oberteil weiter.
Der gleiche Kern wurde neu angeschliffen und die gleiche Technik wie bei den Unterteilen angewendet.
Beide Muster lackiert, verleimt und den Übergang glattgeschliffen.
So würde der Topf nach der zweiten Lackierung aussehen.
Ich denke ganz gut gelungen. Wenn dann später vor dem Einbau noch eine dezente Alterung kommt werden die Töpfe ganz passabel ausshen.
Nächste Woche geht`s dann weiter.
Allen ein schönes Wochenende
Gruß Klaus
Gruß Klaus
klaus.kl- Schneidmatten-Virtuose
OldieAndi, maxhelene, EHamisch, Regelspur, Glufamichel, karl josef, didibuch und mögen diesen Beitrag
Heimo- Schneidmatten-Virtuose
maxhelene und Fraenkyzuma mögen diesen Beitrag
Re: Säuretopfwagen, M1:16
von Spur 1 Fr 23 Jun 2023 - 22:21
Hallo Klaus,
der Wagen liegt auch in meine Stapel.
Aaaber die Töppe... Bei Dir sieht es fast so aus, als müsste man einfach nur anfangen.
Schaun mer mal!
Beste Grüße vom Andy
der Wagen liegt auch in meine Stapel.
Aaaber die Töppe... Bei Dir sieht es fast so aus, als müsste man einfach nur anfangen.
Schaun mer mal!
Beste Grüße vom Andy
Spur 1- Schneidmatten-Virtuose
Re: Säuretopfwagen, M1:16
von klaus.kl Sa 24 Jun 2023 - 14:37
Hallo zusammen,
vielen, vielen Dank für die Likes. Sind als Motivation für die noch kommenden Arbeiten bestens geeignet.
Andy, deshalb hab ich auch mal mit den Töpfen angefangen. In den wenigen Berichten von Draccus oder in weiteren Foren zum Wagen habe ich auch keine weiteren Baubeispiele zu den Töpfen gefunden. Im Maßstab 1:25 werden schon 3D Druck Töpfe angeboten. Wäre ich nicht mit der jetzigen Vorgehensweise zu Frieden gewesen, hätte ich diese Option auch noch bei einem guten Bekannten in Betracht gezogen.
Gruß Klaus
vielen, vielen Dank für die Likes. Sind als Motivation für die noch kommenden Arbeiten bestens geeignet.
Andy, deshalb hab ich auch mal mit den Töpfen angefangen. In den wenigen Berichten von Draccus oder in weiteren Foren zum Wagen habe ich auch keine weiteren Baubeispiele zu den Töpfen gefunden. Im Maßstab 1:25 werden schon 3D Druck Töpfe angeboten. Wäre ich nicht mit der jetzigen Vorgehensweise zu Frieden gewesen, hätte ich diese Option auch noch bei einem guten Bekannten in Betracht gezogen.
Gruß Klaus
klaus.kl- Schneidmatten-Virtuose
Spur 1 und laiva-ukko mögen diesen Beitrag
Re: Säuretopfwagen, M1:16
von didibuch So 25 Jun 2023 - 8:02
Hallo Klaus,
eine phantastische Arbeit. Danke auch für die gute Anleitung, solche Tipps schaue ich mir gerne ab.
Viele Grüße
Dieter
eine phantastische Arbeit. Danke auch für die gute Anleitung, solche Tipps schaue ich mir gerne ab.
Viele Grüße
Dieter
didibuch- Superkleber
Re: Säuretopfwagen, M1:16
von klaus.kl Fr 21 Jul 2023 - 21:42
Hallo zusammen,

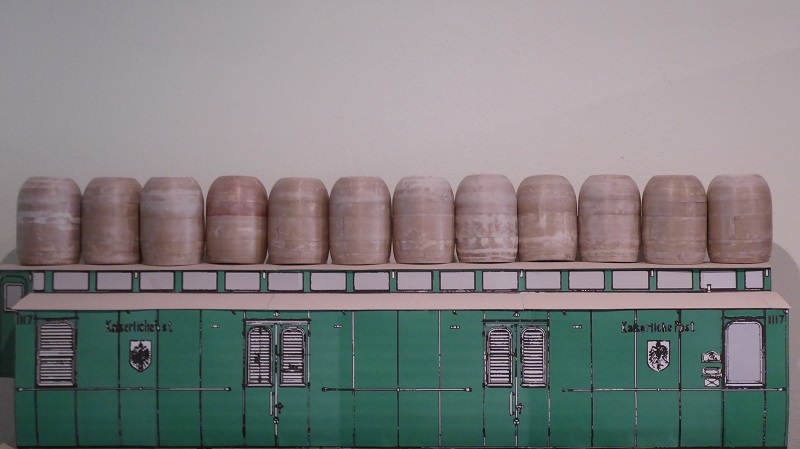

und schon sind wieder fast 4 Wochen rum. Und ja, es ging weiter ... leider nicht ganz so schnell wie ich erst dachte. Aber jeden Tag eine Topfhäfte ging leider nicht, muste dann doch immer mindestens einen Tag pausieren. Sonst hätte ich das Schludern angefangen.
Jetzt noch einer und es kann weitergehen.
Allen ein schönes Wochenende und viel Spaß beim basteln und werkeln.
Gruß Klaus
und schon sind wieder fast 4 Wochen rum. Und ja, es ging weiter ... leider nicht ganz so schnell wie ich erst dachte. Aber jeden Tag eine Topfhäfte ging leider nicht, muste dann doch immer mindestens einen Tag pausieren. Sonst hätte ich das Schludern angefangen.
Jetzt noch einer und es kann weitergehen.
Allen ein schönes Wochenende und viel Spaß beim basteln und werkeln.
Gruß Klaus
klaus.kl- Schneidmatten-Virtuose
Frank Kelle, didl, Regelspur, didibuch, maxl, Spur 1, Schlossherr und mögen diesen Beitrag
Re: Säuretopfwagen, M1:16
von klaus.kl Mi 2 Aug 2023 - 14:38
Hallo zusammen,
erst mal vielen Dank für die vielen Likes und das Interesse am Baubericht
weiter ging es mit dem Verbinden von Ober- und Unterteil.
eine Stützscheibe in der Mitte muste sein.
von innen einen Klebering
und relativ schnell waren alle Teile beieinander.
als nächstes habe ich angefangen den Deckelrand mit Verschluss anzupassen.
Und eine Endlackierung muste natürlich auch noch sein. Hier noch ohne die Zwei Einfüllstutzen.
Ergebniss ist für mich erst mal sehr zufriedenstellend. Später noch ein wenig Alterung (Säurespuren) und die Töpfe sind bereit für's Fahrgestell
allen noch eine schöne Bastelwoche
gruß Klaus
erst mal vielen Dank für die vielen Likes und das Interesse am Baubericht
weiter ging es mit dem Verbinden von Ober- und Unterteil.
eine Stützscheibe in der Mitte muste sein.
von innen einen Klebering
und relativ schnell waren alle Teile beieinander.
als nächstes habe ich angefangen den Deckelrand mit Verschluss anzupassen.

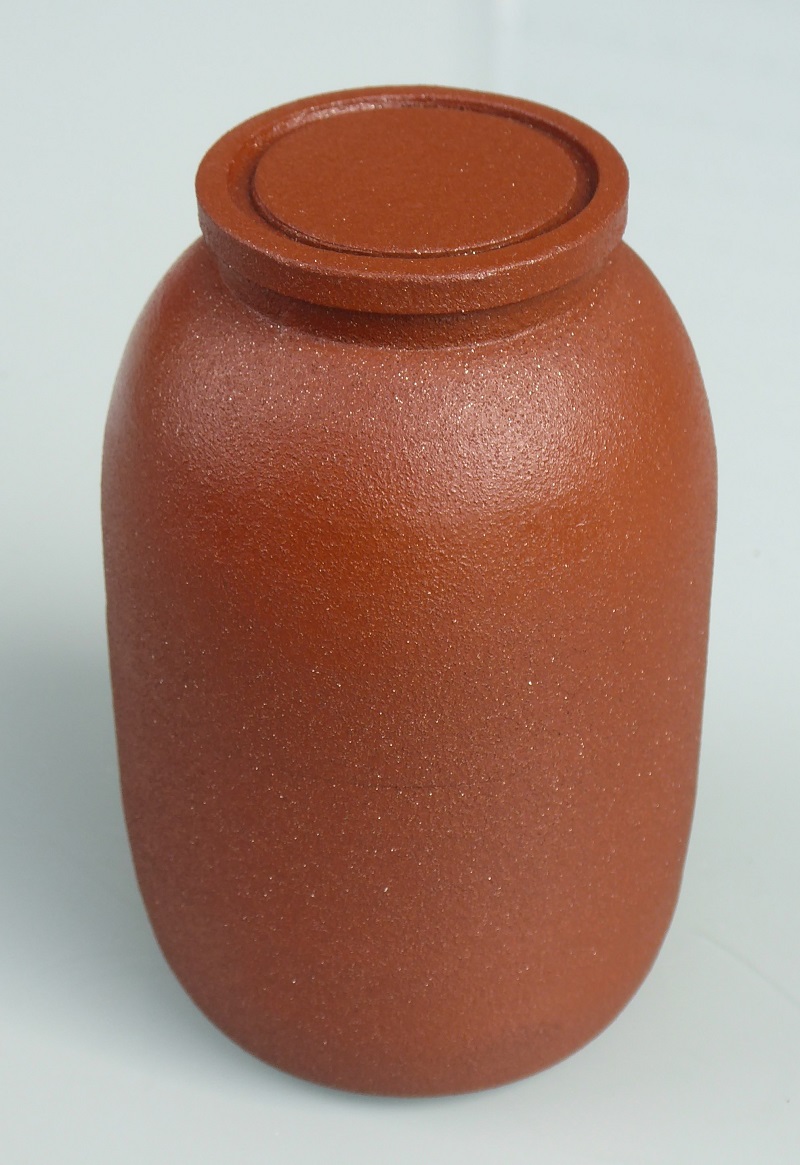

Und eine Endlackierung muste natürlich auch noch sein. Hier noch ohne die Zwei Einfüllstutzen.
Ergebniss ist für mich erst mal sehr zufriedenstellend. Später noch ein wenig Alterung (Säurespuren) und die Töpfe sind bereit für's Fahrgestell
allen noch eine schöne Bastelwoche
gruß Klaus
klaus.kl- Schneidmatten-Virtuose
Jörg, Regelspur, Glufamichel, didibuch, maxl, Spur 1, folkwang und mögen diesen Beitrag
Re: Säuretopfwagen, M1:16
von zeppelin Mi 2 Aug 2023 - 14:59
Chapeau, Klaus!
Das Ergebnis ist grosse Klasse.
Karton-Modellbau in Vollendung.
Respekt
Das Ergebnis ist grosse Klasse.
Karton-Modellbau in Vollendung.
Respekt
zeppelin- Modellbau-Experte
klaus.kl mag diesen Beitrag
Re: Säuretopfwagen, M1:16
von laiva-ukko Mi 2 Aug 2023 - 15:24
Wahnsinn wie klasse die aussehen Klaus
...und was für eine Strafarbeit das sein muß
laiva-ukko- Forenguru
klaus.kl mag diesen Beitrag
Re: Säuretopfwagen, M1:16
von Helmut_Z Mi 2 Aug 2023 - 17:24
Gebe meinen beiden Vorrednern vollkommen recht
Ganz großes Kino
Ganz großes Kino
Helmut_Z- Modellbau-Experte
klaus.kl mag diesen Beitrag
Re: Säuretopfwagen, M1:16
von Glufamichel Mi 2 Aug 2023 - 17:42
Gib es zu Klaus, du hast bei einem Antiquitätenhändler einen originalen Säuretopf erstanden und restauriert...
Glufamichel- Moderator
klaus.kl und laiva-ukko mögen diesen Beitrag
Re: Säuretopfwagen, M1:16
von Spur 1 Do 3 Aug 2023 - 11:27
Hi Klaus,
besser geht es in Resin oder wie auch immer gedruckt garantiert auch nicht! Sehr schön!
Beste Grüße vom Andy
besser geht es in Resin oder wie auch immer gedruckt garantiert auch nicht! Sehr schön!
Beste Grüße vom Andy
Spur 1- Schneidmatten-Virtuose
klaus.kl mag diesen Beitrag
Re: Säuretopfwagen, M1:16
von didibuch Do 3 Aug 2023 - 19:26
Hallo Klaus,
eine fantastische Arbeit, sieht aus wie das Original.
Viele Grüße
Dieter
eine fantastische Arbeit, sieht aus wie das Original.
Viele Grüße
Dieter
didibuch- Superkleber
klaus.kl mag diesen Beitrag
Re: Säuretopfwagen, M1:16
von klaus.kl Mi 9 Aug 2023 - 15:24
Hallo zusammen,
lieben Dank für eure Likes und den vielen lobenden, motivierenden, anspornenden und ... Kommentare.
Hilft ungemein, dass die nächste Fleißarbeit was werden kann.
Hier das Ergebniss
Jetzt kommen die Töpfe erst mal ins Lager und ich kann mit dem Untergestell starten.
Gruß Klaus
lieben Dank für eure Likes und den vielen lobenden, motivierenden, anspornenden und ... Kommentare.
Hilft ungemein, dass die nächste Fleißarbeit was werden kann.
Hier das Ergebniss
Jetzt kommen die Töpfe erst mal ins Lager und ich kann mit dem Untergestell starten.
Gruß Klaus
klaus.kl- Schneidmatten-Virtuose
Glufamichel, didibuch, maxl, Spur 1, folkwang, dampf, Helmut_Z und mögen diesen Beitrag
laiva-ukko- Forenguru
Re: Säuretopfwagen, M1:16
von klaus.kl Mi 16 Aug 2023 - 5:13
Hallo zusammen,
erst mal lieben Dank für eure vielen Likes und den lobenden Kommentare.
Bin selber noch überrascht das die Töpfe so gut geworden sind.
Als nächstes habe ich nach bewärtem Muster zwei Radsätze erstellt. Der Kreisschneider hat hier wieder prima Arbeit geleistet.
Als nächstes werde ich mal versuchen, die Längsträger mit Beschriftung aus der guten Vorlage gleich mit zu benutzen.
Einscannen, vergrössern, ausdrucken ... Somit könnte ich mir den Beschriftungssatz sparen.
Wir werden sehen was draus wird.
Allen eine schöne Woche und beste Ergebnisse beim basteln, werkeln und schwitzen.
gruß Klaus
erst mal lieben Dank für eure vielen Likes und den lobenden Kommentare.
Bin selber noch überrascht das die Töpfe so gut geworden sind.
Als nächstes habe ich nach bewärtem Muster zwei Radsätze erstellt. Der Kreisschneider hat hier wieder prima Arbeit geleistet.
Als nächstes werde ich mal versuchen, die Längsträger mit Beschriftung aus der guten Vorlage gleich mit zu benutzen.
Einscannen, vergrössern, ausdrucken ... Somit könnte ich mir den Beschriftungssatz sparen.
Wir werden sehen was draus wird.
Allen eine schöne Woche und beste Ergebnisse beim basteln, werkeln und schwitzen.
gruß Klaus
klaus.kl- Schneidmatten-Virtuose
didl, Glufamichel, maxl, Spur 1, dampf, Helmut_Z, trambahn und mögen diesen Beitrag
Seite 1 von 3 • 1, 2, 3
Seite 1 von 3
Befugnisse in diesem Forum
Sie können in diesem Forum nicht antworten
