Revell 07525 Schlingmann HLF 20/16

Heute beginne ich mit dem Baubericht dieses Bausatzes.
Wie schon in der Beschreibung steht, ist der Bausatz von 2007. Die Teile sind in einem guten Zustand. Einige sind etwas spröde, aber damit muss ich leben.
Es ist das HLF 20/16  Aufbau der Firma Schlingmann auf einem Mercedes Benz Atego 1529 AF.
Ich beginne wie üblich mit dem Fahrgestell. Dazu ist nicht viel zu sagen, es ist nur zu lackieren und zusammenzubauen, alles nach der Anleitung. Ich gehe mehr auf Umbauten und Einbauten für die Beleuchtung ein.
Bei diesem Modell werde ich die ganzen Elektronikkomponenten in den Sockel unter dem Fahrzeug einbauen. Da werden viel mehr Leitungen aus dem Fahrzeug nach unten gehen.
Also es geht los.

So soll das Fahrzeug mal aussehen.... Bild von der Verpackung


Das Fahrgestell ist fertig, und angemalt


Hier noch mal die Unterseite, zu sehen ist auch die M3 Befestigungsschraube, ein zusätzlicher Einbau.


Hier kommt das nächste Teil. Es ist die Leiterplatte mit den Widerständen und den Anschlüssen der Lampen des vorderen Stoßfängers


Die Leiterplatte ist mit den Anschlüssen versehen und eingebaut 4 Widerstände 150 Ohm für die 4 Scheinwerfer und 1 Widerstand 120 Ohm für die Warnblinker. Da werden die beiden vorderen LEDs in Riehe geschalten


Hier mal zur Info die Verdrahtung

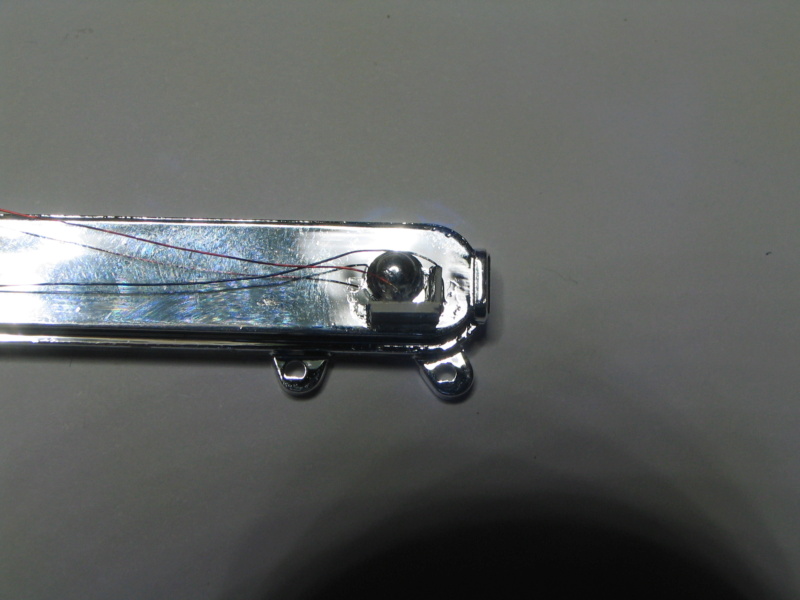

Die Stoßstange ist mit LEDs bestückt und eingebaut


Hier sieht man die rechte Leuchte mit 3 LEDs vom Typ 0805 2,0x1,6x0,8mm Der Kopf ist 1,6x1,6mm Nun die eingebauten Arten. Die linke ist "kaltweiß", die in der Mitte "warmweis" und die rechte, also außen ist "orange"


Hier eine andere Ansicht


Die Lampen der Stoßstange sind jetzt vedrahdet.

Na da bin ich doch ganz gespannt wieder dabei Egbert

Hier zeige ich euch, wie ich den Suchscheinwerfer zum Leuchten gebracht habe.

Hier ist eine von den 6 einzubauenden LEDs Typ 2835 3,5x2,8x0,8mm


Die Unterseite der LED in die Löthalterung gespannt. Die LED wird durch den Druck der Feder gehalten und kann somit leicht bedrahtet werden.
Bei diesem LED-Typ ist der Minusanschluß der breitere.


Hier liegt der Widerstand Baugröße 0805 Wert 180 Ohm neben der LED


LED und Widerstand verlötet, durch den breiten Minus konnte ich den Widerstand etwas mittiger anlöten, was das Einpassen in den Scheinwerfer etwas leichter macht


hier in der Seitenansicht ist es gut zu sehen, wo der Widerstand angelötet ist


Hier ist die LED bedrahtet.


Eine andere Ansicht


3 LEDs mit Widerständen sind eingebaut


Jetzt sind alle 6 LEDs eingebaut verdrahtet und in Alu gespritzt


Ansicht der Rückseite. Durch das Einbetten der Drähte in Sekundenkleber sieht man die Drähte nicht mehr


Die Lampengläser sind aufgesetzt und die beiden Anschlüsse sind zu sehen

laiva-ukko schrieb:

Na da bin ich doch ganz gespannt wieder dabei Egbert

Ich freue mich über Dein Interesse.

Ich habe wieder etwas weiter gebaut. Hier seht Ihr den Fortschritt.

Als Erstes eine Lichtprobe vom Lichtmast


Lichtprobe Stoßfänger Scheinwerfer innen


Lichtprobe Stoßfänger Scheinwerfer außen


Lichtprobe Blinker


Abdeckung Dachblitzer erst ein mal lackiert. Zweite Lackierung folgt


Eine der vier eingebauten LEDs Typ 5730 vom Dachblitzer


LED und Widerstand Dachblitzer von oben gesehen


Ansicht von vorn


Die beiden äußeren LEDs sind eingebaut


Reflektor der im Kühlergrill eingebauten Scheinwerfer Rückansicht mit Bohrung für LED

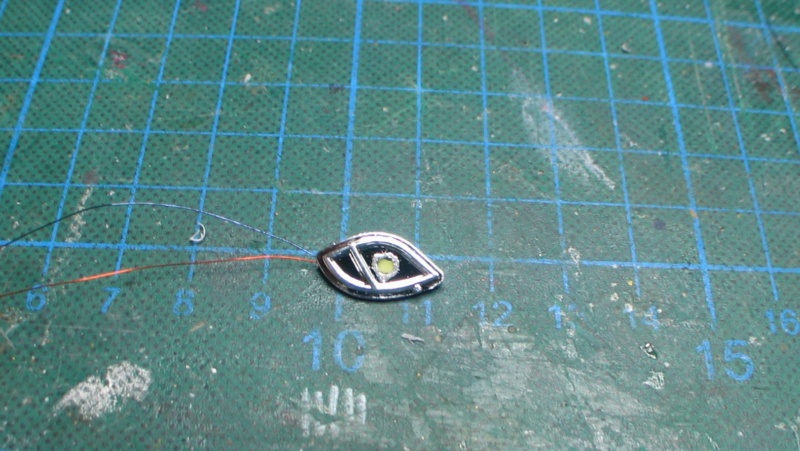

LED und Vorwiderstand sind eingeklebt


Ansicht von vorn

Jetzt geht es weiter mit der Fahrzeugkabine

der Kabinenhimmel ist grundiert


die hinteren Rückenlehnen sind auch grundiert


und die Kabine ist innen auch grundiert


Die LEDs sind eingebaut und der Himmel ist fertig lackiert


Die Rückseite des Himmels mit LEDs und Widerständen


Das Armaturenbrett ist fertig gestellt


Die Rückenlehnen sind auch fertiggestell.


Die Bodenplatte ist fertig gestrichen


Die Vordersitze sind komplett


Die Sitzschalen der hinteren Sitze sind eingebaut

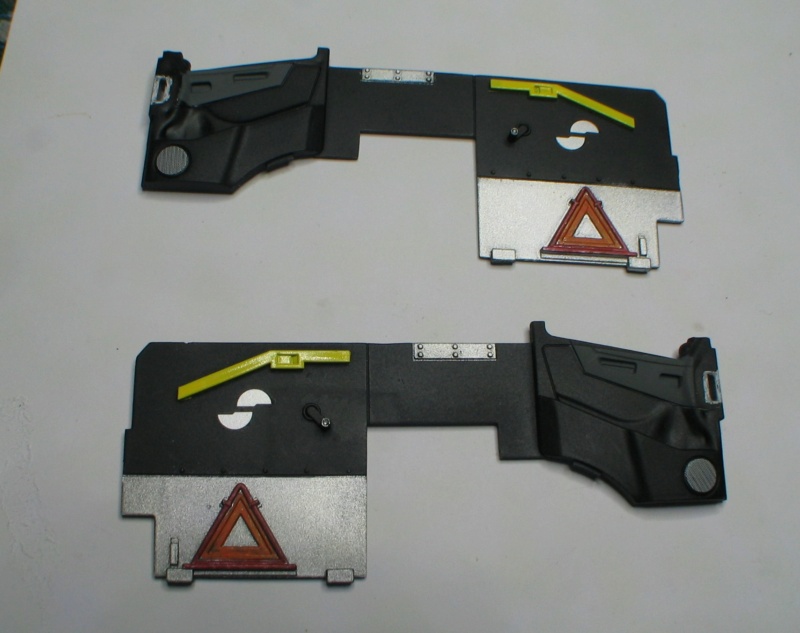

Die Seitenteile mit den Türverkleidungen  Die Warndreiecke sieht man später kaum noch

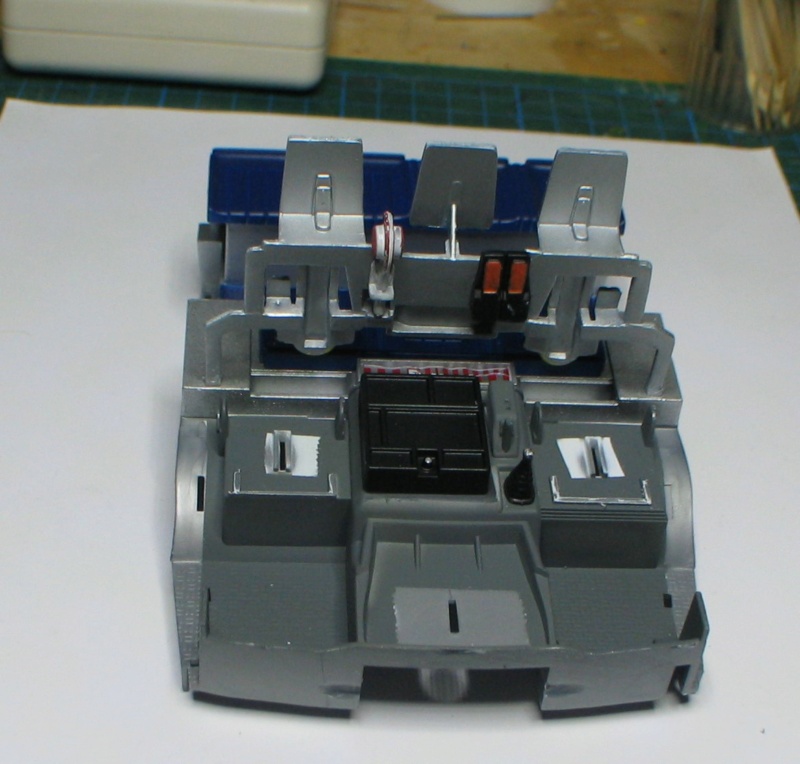

Die Bodenplatte ist komplett bestückt

Einfach wieder mal toll Egbert

Weiter geht es mit der Kabine
Das ist die Feuerwehrhaltekelle. Die Befestigungshalterungen sind zu groß. Das konnte ich die Abziehbilder nicht anbringen


Die Kanten etwas entfernt, und schon sieht es besser aus

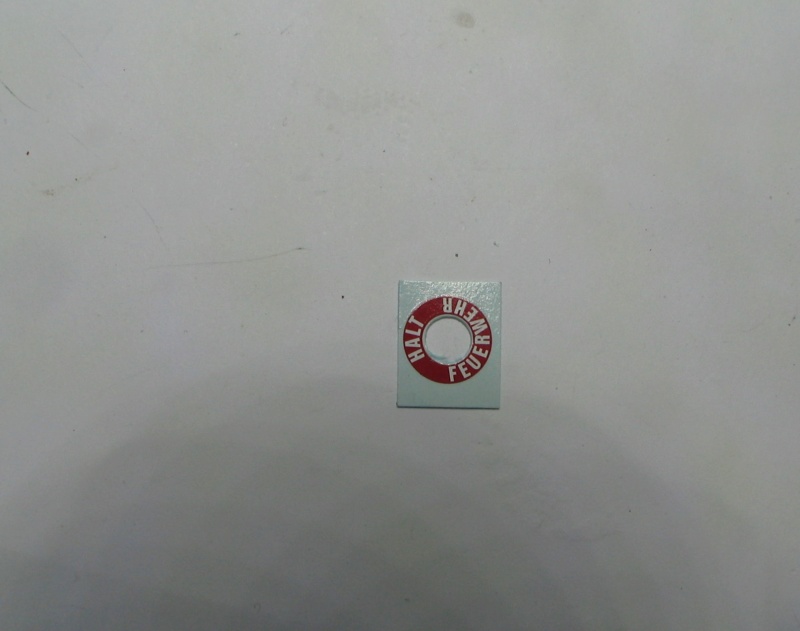

Die Mitte des Abziehbildes mit einem Locheisen ausgestanzt, damit es auf die Kelle passt.


Abziehbild befestigt und einen roten Klebepunkt in die Mitte und die Kelle ist fertig


Warnleuchten angemalt


Eingebaut


andere Ansicht


hintere Sitzlehnen und PA


Kabine ist fertig lackiert und noch abgeklebt


Klebeband entfernt


Vorderansicht


Blick ins Innere

Jetzt der Rest der Kabine
Alle LEDs sind eingebaut und der Himmel eingeklebt


die Platine unter der Kabine mit verschiedenen Widerständen.
[/url
Kabinenansicht von vorn....


----von hinten



.....
noch eine kleine Lichtprobe

Eine sehr schöne Beleuchtungsschaltung,
die würde real an den Fahrzeugen auch sehr gut wirken!

Ich habe wieder etwas weiter gebaut. Ich werde nach und nach die einzelnen Geräteräume bestücken und nach Fertigstellung in den Fahrzeugkoffer einbauen.
Ich beginne mit dem Geräteraum 6.
Erst habe ich die Löcher für die LEDs in das Geräteraum-Modul gebohrt, dann innen in Alu lackiert.

Die LEDs sind eingebaut


Ansicht der Rückseite mit Drähten der LEDs


Hier sieht man die Vorwiderstände und die Anschlussdrähte

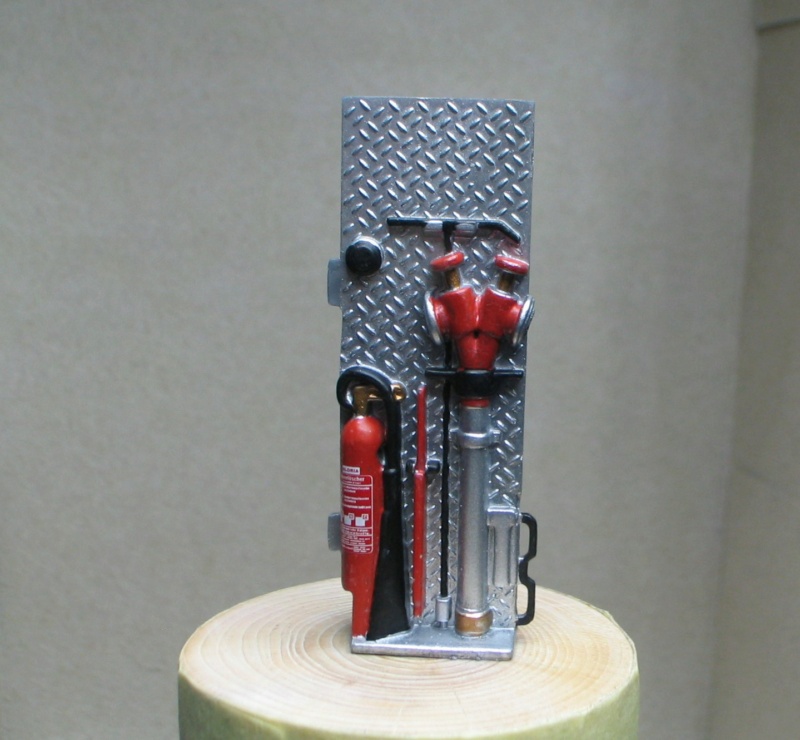

Ein Geräteträger mit verschiedenen Geräten


Seitenansicht


die andere Seite


Geräteträger eingebaut und beleuchtet


Gerätekiste für Sperrmaterial


in Geräteraum 6 eingebaut: Schnellangriffshaspel, Geräteträger und leere Material-Kiste.


Eine andere Ansicht


die Gerätekiste ist mit Sperrmaterial gefüllt.


zum Schluss noch eine Ansicht des kompletten Laderaums 6

Wie von dir gewohnt, eine sehr saubere Arbeit,
und realistisch beleuchtet!

schon heftig was so alles möglich ist

... wieder paar Bilder ...
Geräteraum 4 wird bestückt
Lampenpositionen festgelegt, gebohrt und alufarben lackiert LEDs eingebaut und Lichtprobe


Draufsicht mit Widerständen und Anschlussleitungen


der Geräteraum von hinten


Gerätebox oben rechts eingebaut


Einschub mit den Feuerlöschern


die andere Seite des Einschubes


der Feuerlöscher-Einschub ist eingebaut


der fertigbemalte Nasssauger


Alle Geräte sind in den Geräteraum 4 verlastet


weitere Ansichten

Heute paar Bilder vom Geräteraum 7

Da befinden sich die Bedieneinheiten die Löschmittel

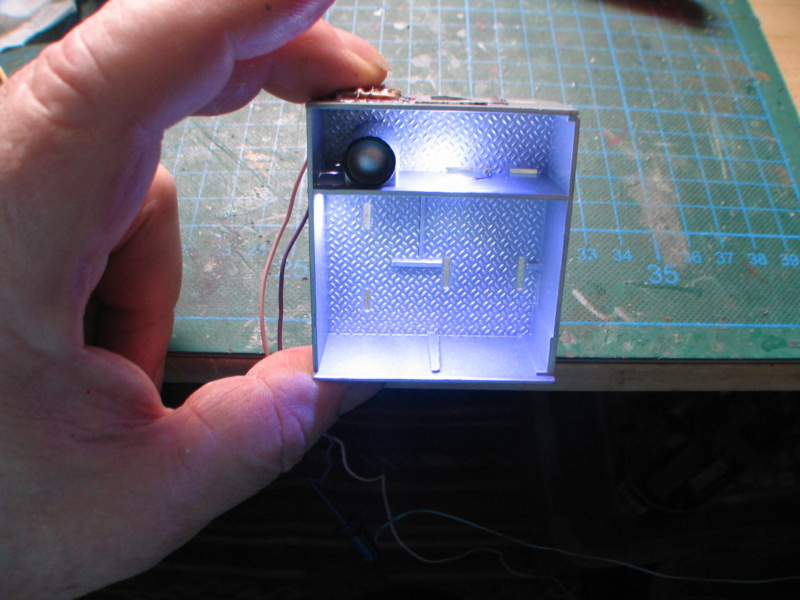

Hier der leere G7 mit eingebauten Leuchtmitteln


die Wasserarmaturen


Der Geräteeinschub oben
mit Saugkorb, Sammelstück, Ventilleine und verschiedene Schlüssel


Eine Ansicht von vorn


Steuerteil für Löschmittel


Teile eingebaut






Blick von oben auf G 7


Rückansicht G7 mit Anschlüssen und Widerständen


Durch die Makro-Ansicht sieht man jeden kleinen Fehler. Ich habe unten die grünen und roten  "Punkte" noch mal nachgearbeitet.
So gefällt mir es besser als erst. Ebenso habe ich oben am Sammelstück noch die Kupplungen mittig geschwärzt.
Im original ist der Geräteraum ca. 40 x 40 mm.


Hier eine etwas andere Ansicht

Jetzt geht es weiter mit dem Geräteraum 5. In ihm sind vorwiegend Schläuche verlastet.

Saugschläuche sind mit Kupplungen zusammengeklebt


In die Kupplungen habe ich schwarze Punkte eingeklebt, sie stellen das Innere der Schläuche dar.


Die Saugschläuche sind auf den Einschub geklebt


Der Schlauchkorb mit gefalteten C-Druckschläuchen.


Hier sind gerollte B-Druckschläuche.


Der Verteiler


Die Schlauchbrücken im Geräteraum. Erster Anstrich weiß für die Kanten und abgeklebt


zweiter Anstrich rot Mittelteil und wieder abgeklebt


dritter Anstrich blau für die Klettverschlüsse wird noch abgeklebt.


vierter Anstrich Alu gesamter Geräteraum.


Klebeband entfernt, Schlauchbrücken fertig, Schläuche und Verteiler eingeklebt Ich habe hier nur eine LED eingebaut.


Hier sind zusätzlich als Probe die Saugschläuche mal eingesetzt


Anschlussdrähte und Vorwiderstand mit LED

Gute Idee mit den Aufklebern in den Schlauchkupplungen, Egbert.
Sieht wieder sehr gut aus!

Hallo es geht wieder etwas weiter. Ich habe die Teile vom Geräteraum lackiert und eingebaut. Hier habe ich nur eine LED eingebaut. Der Einschub mit den Hydraulik-Komponenten und auf der Rückseite mit den Hebekissen ist beim Original schwenkbar eingebaut. Hier ist es nur aufgesteckt.

der Geräteraum mit verschiedenen Einschüben und Kanister


Hydraulikaggregat mit Schere


Innenteil, im Original schwenkbar mit Werkzeug, Unterbauhölzern und Hydraulik-Komponenten


Rückseite mit Hebekissen


alle Teile sind eingebaut


mit Licht ohne Innenteil


mit Licht alles eingesetzt

Anschluss LED und Vorwiderstand

Jetzt ist der nächste Geräteraum fertig, der Geräteraum 3. Da ist nicht viel drin, deshalb nur wenige Bilder

Hier sind die Geräte des Geräteraums.


Der leere Geräteraum beleuchtet


Eine andere Ansicht


Geräte eingebaut und beleuchtet


Andere Ansicht


Anschlussdrähte mit 3 Widerständen und LEDs

So heute nun ist der letzte Geräteraum G2 fertig.  Ich habe wieder drei LEDs in diesem Geräteraum verbaut. Hier die Bilder, seht selbst.
Ein kleiner Überblick der Komponenten.

Der leere Geräteraum


Der leere Geräteraum, die Beleuchtung eingeschalten


Der Einschub mit Beleuchtungskomponenten


Der Einschub Kettensäge mit Betriebsstoffen


Der Einschub Trennschleifer


Der Einschub Schaufeln, Spaten, ....


Das Stromaggregat


Alles verlastet und beleuchtet


Anschlussdrähte mit Vorwiderständen

Gefällt mir sehr gut,
sowohl die Einrichtung als auch die Beleuchtung.

Ich habe mich weiter mit dem Aufbau beschäftigt. Für die Seitenbeleuchtung habe ich eine Lösung gefunden. Ich versuche es anhand von Bildern zu erklären.

Ein Seitenteil und die dazugehörige Abdeckung habe ich provisorisch abgepasst.


Hier noch mal von Nahem


Die Abdeckung entfernt und angezeichnet


Die gleiche Fläche, wie die Aussparung in der Abdeckung ausgeschnitten und ein 0,6mm Loch schräg nach unten/innen gebohrt


Eine SMD LED Typ 3014 (3,0x1,4x0,7mm) bedrahdet.


Abdeckung und LED eingesetzt. Alles passt.


Hier ist das gebohrte Loch und die ausgefräste Dachunterseite. Das musste ich tun, damit die Drähte beim Zusammenkleben nicht stören


Die Drähte liegen in der Nut.


Das Ganze noch drei mal, dann noch die Widerstände von unten an das Dach geklebt, und es ist fertig

Jetzt noch die Beleuchtung der hinten oben. Ich werde es wieder an Hand der Bilder erklären.

Erst habe ich alles was mich störte hinten innen vom Dach weggeschliffen


Aus 0,5mm Plaste (Chipkarten) Streifen als Träger für die SMD LEDs und Widerstände angefertigt. Die Streifen habe ich im 90 Grad Winkel verklebt. auf einer Seite die LEDs und auf der anderen die Vorwiderstände.

Hier sind 5 Stück SMD LEDs vom Typ 1206 (3,2x1,6x0,8mm) verbaut. Von links blau, 3xorange, blau in der Mitte unten ist eine vom Typ 0805 weiß (2,0x1,2x0,8mm). Das ist das Licht über Geräteraum 7. Zwischen den blauen und orangenen LEDs sind Trennwände eingeklebt, wegen Lichttrennung.



hier die erwähnten Vorwiderstände und die dazugehörigen Anschlussdrähte


eine Lichtprobe


Diese SMD LED Typ 2835 weiß (3,5x2,8x0,8mm) mit angelöteten Vorwiderstand, sie ist für die hintere Dachlampe.


Zum bessern Verständnis, die LED mal aufgesetzt.


Das ist der Lampenkörper für die LED, muss noch lackiert werden.


ich hoffe, es hat euch etwas gefallen.Das wars für heute. Fortsetzung folgt

Heute wieder paar Bilder. Hier geht es vorrangig um die Verkabelung und eingebauter LEDs.
Wie schon weiter vorn erwähnt, baue ich alle Steuerteile diesmal in den Sockel ein, der Vorteil, weniger Anpassungen innerhalb des Fahrzeuges.
Der Nachteil, es gehen 46 Drähte vom Fahrzeug zum Sockel, die zu Verschalten sind. Aber seht selbst.

Dachinnenseite mit der Verdrahtung der Außenleuchten und der Vorwiderständen


Eine eingebaute SMD LED 3014 im Dach


Hier ist die Rückwand von Innen mit Verdrahtung und der dazugehörigen Widerstandsplatine.


Rückwand Lichtprobe


Dach und Rückwand zusammengesteckt zum Verkleben


Geräteräume sind bestückt.


Geräteräume sind bestückt, andere Seite.


Rückansicht mit bestückten Geräteraum


Seitenansicht mit aufgesetztem Aufbau, noch nicht verklebt


Hier sind alle 46 Drähte, welche in den Sockel führen zu sehen. Sie werden durch zwei Bohrungen in den Sockel geführt.
19 Drähte vorn unter der Kabine und 27 hinten unter dem Aufbau.


Die Unterseite des Sockels. Oben links 19 Transistor-Schaltverstärker, 2 Relais. Unten links Arduino Nano 3 Baustein zur Steuerung
links Mitte sind die Anschlussbuchsen für die Drähte des Fahrzeuges
rechts von oben nach unten Step Down- Regler LM 2596 eingestellt auf 5,5 Volt, darunter Baustein "bei Blaulicht Fahrlicht blinkend", darunter  Baustein 1 x Blinker,  1 x Blitzer,  darunter Baustein 2 x Blitzer.
Die LEDs sind hier auf dem Bild noch von der Funktionskontrolle angesteckt. Ich habe sie vor dem fotografieren zu entfernen.


Und hier ist eine Seitenwand mit Kasten, Rohrstutzen und Schmutzfänger eingebaut.

Schön das du durch den Kabelsalat noch durch blickst.
